Edge GS 2.7x50 NV - Jumelles PULSAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles de vision nocturne
Marque	Pulsar
Modèle	Edge GS 2.7x50 NV
Grossissement	2,7x
Diamètre de l'objectif	50 mm
Résolution (centre du champ)	42 lignes/mm
Champ de vue	13°
Distance de détection max.	150 m (objet 1,7x0,5 m à 0,05 lux)
Ajustement dioptrique	±4 D
Diamètre de la pupille de sortie	6 mm
Dégagement oculaire	12 mm
Alimentation	3 V (2 piles AAA)
Support trépied	1/4 pouce
Autonomie (IR éteint/allumé)	50 h / 20 h
Température d'utilisation	-20 °C à +40 °C
Dimensions (L x l x H)	203 x 122 x 65 mm
Poids	0,85 kg
Contenu de l'emballage	Jumelles, cordon cou, étui de transport, guide d'utilisation, chiffon, carte de garantie
Torche IR intégrée	Oui, puissance réglable
Protection contre luminosité excessive	Oui, automatique
Nettoyage des lentilles	Produits spécifiques pour lentilles multi-couches
Stockage	Retirer les piles, endroit sec et tempéré

FOIRE AUX QUESTIONS - Edge GS 2.7x50 NV PULSAR

Comment installer les piles ?

Tournez la vis du couvercle du compartiment à piles de 90° dans le sens des aiguilles d'une montre, retirez le couvercle et insérez deux piles LR3/AAA en respectant la polarité indiquée. Refermez et verrouillez en tournant la vis dans le sens inverse.

Comment allumer les jumelles ?

Assurez-vous d'être dans une zone sombre, retirez les caches-objectifs, puis appuyez sur le bouton ON. Le voyant LED vert s'allume. Si le voyant est rouge, les piles sont faibles.

Comment utiliser la torche infrarouge ?

Appuyez sur le bouton IR pour allumer la torche. Ajustez la puissance en tournant le contrôleur situé à côté. Utile en obscurité totale ou par nuit sans lune.

Pourquoi l'image est-elle floue ?

Vérifiez d'abord la mise au point de l'oculaire (rotation des oculaires) et de l'objectif (rotation de l'anneau). Nettoyez les lentilles avec un chiffon optique. Si les piles sont faibles (tension < 2,2 V), remplacez-les. En cas de condensation après un passage du froid au chaud, attendez 2-3 heures.

Que signifient les points noirs sur l'image ?

De petits points noirs distincts sont normaux. Ils résultent du processus de fabrication du tube intensificateur et n'affectent ni la fiabilité ni les performances de l'appareil.

Pourquoi l'image est-elle neigeuse ?

Un effet de neige temporaire peut apparaître pendant 30 à 60 secondes après la mise en marche ou si l'appareil a été exposé à une lumière vive sans cache. En obscurité totale sans IR, la neige est aussi normale. L'image s'améliore rapidement.

Comment nettoyer les lentilles ?

Utilisez des produits de nettoyage conçus pour les lentilles multi-couches. Enlevez d'abord la poussière avec de l'air sous pression, puis essuyez doucement avec un chiffon optique. Nettoyez l'extérieur avec un tissu doux légèrement humidifié.

Comment stocker les jumelles en cas d'inutilisation prolongée ?

Retirez les piles pour éviter les fuites. Vissez complètement le couvercle du compartiment. Conservez l'appareil dans un endroit tempéré et sec, à l'abri des sources de chaleur et de l'humidité.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que les piles sont installées correctement et que les contacts sont propres. Essayez des piles neuves. Assurez-vous que le couvercle du compartiment est bien fermé. Vérifiez que le bouton ON est enfoncé et que le voyant vert s'allume.

Puis-je utiliser les jumelles en plein jour ?

Oui, mais uniquement avec les caches-objectifs mis en place. Cela n'endommagera pas l'appareil. En utilisation normale, il est déconseillé d'exposer le tube à une lumière intense ; la protection intégrée assombrit l'image automatiquement.

MODE D'EMPLOI Edge GS 2.7x50 NV PULSAR

DONNÉES TECHNIQUES	75096	75097
Type du tube	CF-Super/ EP33-SF-U
Grossissement, x	2,7	3,5
Diamètre de la lentille, mm	50	50
Résolution (centre du champ de vue), lignes/mm, min	42	42
Champ de vue, degrès	13	11
Champ de détéction max. m*	150	170
Ajustement dioptrique, D	±4	±4
Diamètre de la pupille de sortie, mm	6	6
Dégagement oculaire, mm	12	12
Alimentation, V	3 (2xAAA)	3 (2xAAA)
Support de trépied, pouce	1/4	1/4
Temps moyen d'utilisation avec une pile, (torche IR on/off), h 50 / 20		50 / 20
Température d'utilisation	-20 °C→+40 °C
Dimensions, mm:
Longueur	203	233
Largeur	122	122
Hauteur	65	71
Poids de l'appareil, kg	0,85	0,85

Distance de la détection max. du object avec dimensions 1,7x0,5 m à l'éclairage nocturne naturel 0,05 lux (un quart de la lune). La distance augmente selon que la taille des objets observés et ou l'intensité lumineuse deviennent importants.

CONTENU DE L'EMBALLAGE

Jumelles

Edge GS 2.7x50/3.5x50

Cordon cou
Etui de transport
Guide d'utilisation
Chiffon
Carte de garantie

Le design de ce produit pourrait être amélié à changer, affirm d'améliorer son utilisation.

VUE D'ENSEMBLE

Les jumelles de vision nocturne Edge GS 2.7x50/3.5x50 sont la combinaison unique d'optique R-contact spécialément conque et du Tube d'Intensificateur d'Image CF-SUPER, créé spécifique l'un pour l'autre tel qu'il ne fonctionneront pas avec un autre système. Le résultat de cette technologie exclusive est la haute performance de resolution jamais vue dans un produit NV de cette gamme de prix. Les jumelles sont équipées de nouvelles objectifs réduisant la distortion sur les bords du champ de vision et améliorant la nette et le contraste de l'image. Des oeilétons souples diminuent l'émission de lumière du tube, permettant ainsi à l'utiliser au rester dissimulé.

Les jumelles intégrant une torche haute-puissance IR du grand champ nécessaire pour une observation en nuit noire (sans lune) ou dans des conditions nuageuses en obscurté totale.

Les jumelles sont équipé de la planche supplémentaire Weaver pour installer des accessoires complémentaires comme une lanterne infrarouge Pulsar-805 supplémentaire etc. Les jumelles sont autonomes et peuvent fonctionner jusqu'à 50 heures sur deux piles AAA à des températures variant de -20 °C +40 °C. Les jumelles de vision nocturne sont ideales pour une utilisation professionnelle ou pour les loisirs, tells que:

L'observation de nuit dans des environnementes naturels

Les services de secours et de recherche
Course d'orientation de nuit
La réparation et la maintenance de matériel

Chasse

PRECAUTIONS D'USAGE

Votre jumelles de vision nocturne sont concus pour vous fournir de nombreuses années de bons et loyaux services. Afin d'en garantir la(Meilleure performance, nous vous consellons de suivre les régles suivantes:

Les jumelles present un système de protection contre la luminosité excessive, qui évite à l'écran du tube de brulier lors d'un changement rapide du niveau de l'éclairage. Si un objet lumineux (teils que lampe de poche, phares, etc) apparait dans le champ de vision ou si l'appareil est allumé sans les protégés oculaires, l'image s'assombrira. Àprous que l'appareil revienne à son mode normal, l'image verte et uniforme sera restaurée. L'utilisation normale se restauté automatiquement en une seconde sauf si l'appareil a été étient manuellement.
Votre apparéil a été concu pour être auto-suffisant. Ne jamais ouvr le corps du apparéil ou essayer de réparer cet apparéil. Si de telles opérations étaient nécessaires, renvoyez votre jumelles pour remplacement ou réparation.
- Protégez l'appareil d'une exposition directe: à la lumière du soleil et à des températures extrimes.
- Conservez l'appareil dans un endroit tempere et sec, loin de sources de chauffage et d'air conditionné, ou d'autres équipements de ventilation.
Evitez de laisser tomber l'appareil, au risque de lui porter un chic. Cet apparéil contient un système optique sophistique, qui pourrait être endommég dans des cas extrêmes de mauvaise utilisation.
Nettoyez les lentilles optiques avec des produits utilisés par les professionnelles pour le nettoyage des lentilles, prévu pour une utilisation sur des optiques traitées multicouches. Les dégats occasionnés sur ces jumelles liés au non-respect des recommendations suivantes, rendron cadque la garantie de cet apparéel!

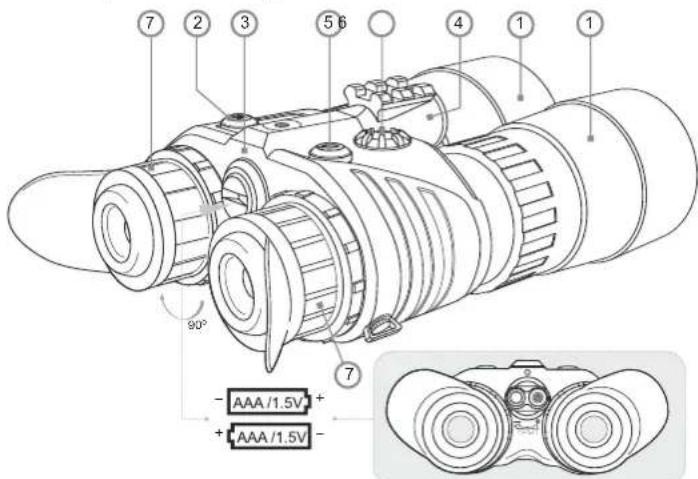

- INSTALLATION DES PILES

Vos jumelles fonctionnement sur deux piles LR3/AAA. Pour les installer, tournez la vis du couvertre du compartmentement à piles à 90^ dans le sens des aiguilles d'une montre, refrez le couvertre et installez les deux piles LR3/AAA comme indiqué. Faire correspondre l'emboiture du moyeu du compartmentement à piles avec la rainure du couvertre. Le couvertre doit parfaitement s'adapter sur le corps le long du périmètre, veiller à une parfaite mise en

place. Verrouillez le couverde en tournant la vis du couverde du compartment à piles à 90^ dans le sens inverse des aiguilles d'une montre.

Assurez you que les piles ont bien ete installedes selon les consignes indiquees dans la section "Installation des piles" de ce guide d'utilisation.

Entrez dans une zone sombre avant d'allumer vous jumelles.
Enlevez les couvercles des objectifs.
Active lappareil en appuyant sur le bouton (2) "ON", (voir le photo) l'indicateur LED vert (3) s'allume. Si les piles sont faible la couleur du témoin lumineux deviendra rouge.
- Vou pouvez tester votre jumelles dans une zone éclairée, sans enlever les couvercles des objectifs.
Cela n'endommagera pas=yonne jumelles.
Pour allumer la torche infrarouge IR intégrée (4), appuyez sur le bouton "IR" (5). Pour ajuster la puissance IR, faites une rotation du contrôleur (6).
Dirigez les jumelles en etat de marche vers un objet aune distance de 10-100 m. Faites une rotation des oculaires, en faisant une mise au point sur l'ecran du tube (une surface brute avec des minuscules points noirs sont visibles). Aprese cet ajustement, you ne devriez pas faire de rotation des oculaires sans prendre en compte la distance et I'objectif.

Dirigez les jumelles vers un objet à observer et ajustez la mise au point finale, en faisant une rotation de l'anneau des objets (1), jusqu'à ce que l'image soit optimale. Lorsque l'on visse les objectifs vers le corps, la mise au point se fait sur les objets lointains, lorsque l'on visse les objectifs vers l'extérieur: le focus se fera sur des objets rapprochés.

Lorsque you avez terminé d'utiliser les jumelles, repositionnee le proteges objectifs et eteignez l'appareil en appuyant sur bouton "ON" (2). Placez l'appareil dans son eui de transport.

ATTENTION!

Il est possible d'utiliser l'appareil lorsqu'il fait extrémement froid. Toutefois, quand l'appareil est returné dans un environnement chaud, il FAUT attendre environ 2-3 heures avant de s'en servir de nouveau. Il est possible que l'appareil soit endommage par la condensation possiblement accumulée dans les circuits électroniques.

ENTRETIEN

Nettoyer les lentilles à l'aide de produits de nettoyage concus pour les lentilles multi-enduites. Enlever gasse et poussière des lentilles avec de l'air sous pression. Nettoyez l'extérieur de l'appareil avec un tissu doux et propre légerment mouille de vaseline.

STOCKAGE

Lors d'un stockage pour une période prolongée, veilliez enlever les piles pour éviter qu'elle fuit. Le couvertre du compartment des piles doit être complètement visse lors des périodes de stockage prolongées.

- LES PANNES ÉVENTUELLES ET LE DÉPANNAGE

L'appareil ne fonctionne pas.

Vérifier si les piles sont installées correctement, l'instituter conformément au marquage. S'assurer que le contact dans le compartment de pile est propre et ne compte pas de traces de corrosion. Si nécessaire, nettoyez le contact dans le compartment de la pile en frottant avec de l'alcool. Vérifiez aussi que le couvercle du département de batterie soit entièrement fermé, autrement le dispositif ne fonctionnera pas. Si nécessaire, replacez les piles qui pourrait être vidées. Aussi, assurez vous que le bouton "ON" a été activé et l'indicateur LED vert s'allume.

La presence des points noirs sur l'image.

Des points noirs distincts apparaissent sur l'écran - ces points sont des imperfections mineures causées par le processus de production du tube et n'interférent en rien avec la fiabilité et la performance de l'appareil.

Image "avec de la neige".

L'image peut s'afficher «aVEC de la neige» dans un environnement souvent pendant 30-60 secondes après que l'appareil soit en marche; cet effet disparaitrapidement. L'imagpe peut s'afficher avec une «legere neige» si l'appareil etait auparavant en etat de marche, sans le cache-objectif dans un haut niveau deluminosite.L'imagpe peut s'afficher «aVEC de la neige» lorsqu'ell'appareil est en fonction dans une obscurite totale avec la torche IR eteinte.

L'imagestfloue.

Régler la locale de l'oculaire et la locale de l'objet (réf. "Utilisation et tests"). Verifier l'absence d'embaue ou de poussière sur l'oculaire et l'objet les essuyer avec un chiffon optique à coton. Changez les piles, il est probable que la tension soit inférieure à 2,2V. Si le dispositif a été amné dans un endroit chaud de l'endroit froid, il est probable que les lentilles interieures soient embaues, gardez le dispositif dans un endroit chaud plus de 2 heures et l'embauge disparaitra.
