Edge GS 3.5x50 NV - Jumelles PULSAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles de vision nocturne
Marque / Modèle	Pulsar Edge GS 3.5x50 NV
Grossissement	3,5x
Diamètre de la lentille	50 mm
Type de tube intensificateur	CF-Super / EP33-SF-U
Résolution (centre du champ)	42 lignes/mm
Champ de vue	11°
Portée de détection max (objet 1,7×0,5 m, 0,05 lux)	170 m
Ajustement dioptrique	±4 D
Diamètre de la pupille de sortie	6 mm
Dégagement oculaire	12 mm
Alimentation	3 V (2 piles AAA)
Autonomie (IR éteint / allumé)	50 h / 20 h
Température d'utilisation	-20 °C à +40 °C
Dimensions (L × l × H)	233 × 122 × 71 mm
Poids	0,85 kg
Support trépied	Oui (filetage 1/4 pouce)
Torche IR intégrée	Oui, puissance réglable
Accessoires inclus	Jumelles, cordon cou, étui de transport, guide d'utilisation, chiffon, carte de garantie
Entretien des lentilles	Utiliser des produits de nettoyage pour lentilles multi-enduites, air sous pression pour poussière
Sécurité	Ne pas ouvrir l'appareil, éviter exposition directe au soleil et températures extrêmes, protection contre luminosité excessive

FOIRE AUX QUESTIONS - Edge GS 3.5x50 NV PULSAR

Comment installer les piles dans les jumelles Edge GS 3.5x50 NV ?

Pour installer les piles, tournez la vis du couvercle du compartiment à piles de 90° dans le sens des aiguilles d'une montre, retirez le couvercle, puis insérez deux piles LR3/AAA en respectant la polarité indiquée. Replacez le couvercle en alignant la rainure et verrouillez en tournant la vis de 90° dans le sens inverse des aiguilles d'une montre.

Comment allumer la torche infrarouge intégrée ?

Appuyez sur le bouton IR (5) pour allumer la torche infrarouge. Pour ajuster la puissance, tournez le contrôleur (6) situé à proximité.

Que faire si l'image est floue ?

Réglez d'abord la mise au point des oculaires en tournant les molettes jusqu'à voir nettement l'écran du tube. Ensuite, faites la mise au point finale en tournant l'anneau des objectifs (1) jusqu'à obtenir une image nette. Vérifiez également que les lentilles sont propres et que les piles sont suffisamment chargées (tension > 2,2 V). Si l'appareil est passé du froid au chaud, attendez 2 heures pour évacuer la condensation.

Pourquoi y a-t-il des points noirs sur l'image ?

Les points noirs distincts sur l'écran sont des imperfections mineures liées au processus de fabrication du tube intensificateur d'image. Ils n'affectent ni la fiabilité ni les performances de l'appareil.

Comment nettoyer les lentilles des jumelles ?

Utilisez des produits de nettoyage spécialement conçus pour les lentilles optiques multi-enduites. Enlevez d'abord la poussière avec de l'air sous pression, puis nettoyez délicatement avec un chiffon optique. Le non-respect de ces consignes peut annuler la garantie.

Peut-on utiliser les jumelles par temps très froid ?

Oui, l'appareil fonctionne de -20 °C à +40 °C. Cependant, si l'appareil est ramené dans un environnement chaud, attendez 2 à 3 heures avant de l'utiliser à nouveau pour éviter les dommages liés à la condensation.

Que faire si les jumelles ne s'allument pas ?

Vérifiez que les piles sont installées correctement et que les contacts sont propres (nettoyez-les avec de l'alcool si nécessaire). Assurez-vous que le couvercle du compartiment à piles est bien fermé. Remplacez les piles si elles sont usées. Vérifiez que le bouton ON (2) est enfoncé et que le voyant LED vert s'allume.

Comment ajuster la mise au point ?

Dirigez les jumelles vers un objet à 10-100 m. Tournez les oculaires pour faire la mise au point sur l'écran du tube (surface granuleuse visible). Ensuite, tournez l'anneau des objectifs (1) pour affiner la netteté. En vissant les objectifs vers le corps, on focalise sur des objets lointains ; en les dévissant, sur des objets proches.

Quelle est la portée de détection maximale ?

Dans des conditions d'éclairage nocturne naturel de 0,05 lux (quart de lune), les jumelles peuvent détecter un objet de taille 1,7 × 0,5 m jusqu'à 170 m. La portée peut augmenter avec des objets plus grands ou une meilleure luminosité.

Combien de temps durent les piles ?

Avec deux piles AAA, l'autonomie est d'environ 50 heures avec la torche IR éteinte, et d'environ 20 heures avec la torche IR allumée.

MODE D'EMPLOI Edge GS 3.5x50 NV PULSAR

DONNÉES TECHNIQUES	75096	75097
Type du tube	CF-Super/ EP33-SF-U
Grossissement, x	2,7	3,5
Diamètre de la lentille, mm	50	50
Résolution (centre du champ de vue), lignes/mm, min	42	42
Champ de vue, degrès	13	11
Champ de détction max. m*	150	170
Ajustement dioptrique, D	±4	±4
Diamètre de la pupille de sortie, mm	6	6
Dégagement oculaire, mm	12	12
Alimentation, V	3 (2xAAA)	3 (2xAAA)
Support de trépied, pouce	¼	¼
Temps moyen d'utilisation avec une pile, (torche IR on/off), h 50 / 20		50 / 20
Température d'utilisation	-20 °C~+40 °C
Dimensions, mm:
Longueur	203	233
Largeur	122	122
Hauteur	65	71
Poids de l'appareil, kg	0,85	0,85

Distance de la detection max. du objecte avec dimensions 1,7x0,5 m à l'éclairage nocturne naturel 0,05 lux (un quart de la lune). La distance augmente selon que la taille des objets observés et ou l'intensité lumineuse deviennent importants.

CONTENU DE L'EMBALLAGE

Jumelles

Edge GS 2.7x50/3.5x50

Cordon cou
Etui de transport
Guide d'utilisation
Chiffon
Carte de garantie

Le design de ce produit pourrait être amélié à changer, afin d'améliorer son utilisation.

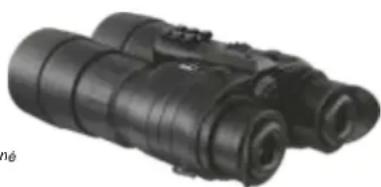

VUE D'ENSEMBLE

Les jumelles de vision nocturne Edge GS 2.7x50/3.5x50 sont la combinaison unique d'optique R-contact spécialement conçue et du Tube d'Intensificateur d'Image CF-SUPER, créé spécifique l'un autre tel quils ne fonctionneront pas avec un autre système. Le résultat de cette technologie exclusive est la haute performance de resolution jamais vue dans un produit NV de cette gamme de prix. Les jumelles sont équipées de nouvelles objets réduisant la distorsion sur les bords du champ de vision et améliorant la nette et le contraste de l'image. Des ceillectons souples diminuent l'émission de lumière du tube, permettant ainsi à l'utiliser au rester dissimulé.

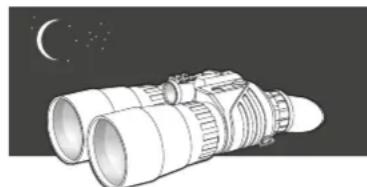

Les jumelles intégrant une torche haute-puissance IR du grand champ nécessaire pour une observation en nuit noire (sans lune) ou dans des conditions nuageuses en obscurté totale.

Les jumelles sont équipé de la planche supplémentaire Weaver pour installer des accessoires complémentaires comme une lanterne infrarouge Pulsar-805 supplémentaire etc. Les jumelles sont autonomes et peuvent fonctionner jusqu'à 50 heures sur deux piles AAA à des températures variant de -20 °C +40 °C. Les jumelles de vision nocturne sont ideales pour une utilisation professionnelle ou pour les loisirs, tells que:

L'observation de nuit dans des environnementes naturels

Les services de secours et de recherche
Course d'orientation de nuit
La réparation et la maintenance de matériel

Chasse

PRECAUTIONS D'USAGE

Votre jumelles de vision nocturne sont concus pour vous fournir de nombreuses années de bons et loyaux services. Afin d'en garantir la(Meilleure performance, nous vous conseillons de suivre les régles suivantes:

Les jumelles presentaient un système de protection contre la luminosité excessive, qui évite à l'écran du tube de bruler lors d'un changement rapide du niveau de l'éclairage. Si un objet lumineux (teils que lampe de poche, phares, etc) apparait dans le champ de vision ou si l'appareil est allumé sans les protégés oculaires, l'image s'assombrira. Àprous que l'appareil revienne à son mode normal, l'image verte etUniforme sera restaurée. L'utilisation normale se restauté automatiquement en une seconde sauf si l'appareil a été étint manuelle.
- Voiture apparéil a été concu pour être auto-suffisant. Ne jamais ouvrir le corps du apparéil ou essayer de réparer cet apparéil. Si de telles opérations étaient nécessaires, renvoyez votre jumelles pour remplacement ou réparation.

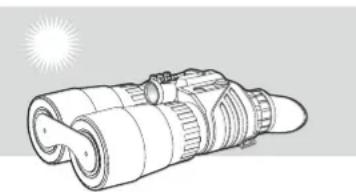

- Protégez l'appareil d'une exposition directe: à la lumière du soleil et à des températures extremes.
- Conservez l'appareil dans un endroit tempéré et sec, loin de sources de chauffage et d'air conditionné, ou d'autres équipements de ventilation.
Evitez de laisser tomber l'appareil, au risque de lui porter un chic. Cet apparéil contient un système optique sophistique, qui pourrait être endommagé dans des cas extrêmes de mauvaise utilisation.
Nettoyez les lentilles optiques avec des produits utilisés par les professionnelles pour le nettoyage des lentilles, prévu pour une utilisation sur des optiques traitées multicouches. Les dégats occasionnés sur ces jumelles liés au non-respect des recommendations suivantes, rendron cadque la garantie de cet apparéel!

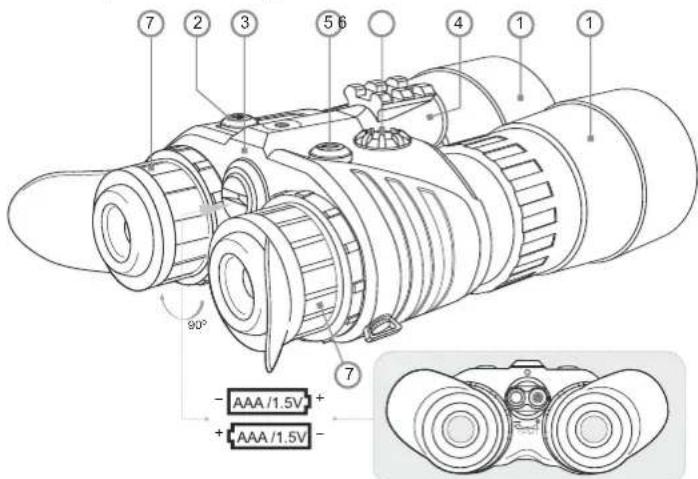

- INSTALLATION DES PILES

Vos jumelles fonctionnement sur deux piles LR3/AAA. Pour les installer, tournez la vis du couvertre du compartmentement à piles à 90^ dans le sens des aiguilles d'une montre, refrez le couvertre et installez les deux piles LR3/AAA comme indiqué. Faire correspondre l'emboiture du moyeu du compartmentement à piles avec la rainure du couvertre. Le couvertre doit parfaitement s'adapter sur le corps le long du périmètre, veiller à une parfaite mise en

place. Verrouillez le couverde en tournant la vis du couverde du compartment à piles à 90^ dans le sens inverse des aiguilles d'une montre.

Assurez you que les piles ont bien ete installedes selon les consignes indiquees dans la section "Installation des piles" de ce guide d'utilisation.

Entrez dans une zone sombre avant d'allumer vous jumelles.
Enlevez les couvercles des objectifs.
Active lappareil en appuyant sur le bouton (2) "ON", (voir le photo) l'indicateur LED vert (3) sallume. Si les piles sont faible la couleur du témoin lumineux deviendra rouge.
- Vou pouvez tester votre jumelles dans une zone éclairée, sans enlever les couvercles des objectifs.
Cela n'endommagera pas=yonne jumelles.
Pour allumer la torche infrarouge IR intégrée (4), appuyez sur le bouton "IR" (5). Pour ajuster la puissance IR, faites une rotation du contrôleur (6).
Dirigez les jumelles en etat de marche vers un objet a une distance de 10-100 m. Faites une rotation des oculaires, en faisant une mise au point sur l'ecran du tube (une surface brute avec des minuscules points noirs sont visibles). Aprese cet ajustement, vous ne devriez pas faire de rotation des oculaires sans prendre en compte la distance et I'objectif.

Dirigez les jumelles vers un objet à observer et ajustez la mise au point finale, en faisant une rotation de l'anneau des objets (1), jusqu'à ce que l'image soit optimale. Lorsque l'on visse les objectifs vers le corps, la mise au point se fait sur les objets lointains, lorsque l'on visse les objectifs vers l'extérieur: le focus se fera sur des objets rapprochés.

Lorsque you avez terminé d'utiliser les jumelles, repositionnee le proteges objectifs et eteignez l'appareil en appuyant sur bouton "ON" (2). Placez l'applie dans son eui de transport.

ATTENTION!

Il est possible d'utiliser l'appareil lorsqu'il fait extrémement froid. Toutefois, quand l'appareil est returné dans un environnement chaud, il FAUT attendre environ 2-3 heures avant de s'en servir de nouveau. Il est possible que l'appareil soit endommage par la condensation possiblement accumulée dans les circuits électroniques.

ENTRETIEN

Nettoyer les lentilles à l'aide de produits de nettoyage concus pour les lentilles multi-enduites. Enlever grasse et poussière des lentilles avec de l'air sous pression. Nettoyz e l'extérieur d'appareil avec un tissu doux et propre légerment mouillé de vaseline.

STOCKAGE

Lors d'un stockage pour une période prolongée, veillez enlever les piles pour éviter qu'elle fuit. Le couvercle du compartment des piles doit être complètement visse lors des périodes de stockage prolongées.

- LES PANNES ÉVENTUELLES ET LE DÉPANNAGE

L'appareil ne fonctionne pas.

Vérifier si les piles sont installées correctement, l'instituter conformément au marquage. S'assurer que le contact dans le compartment de pile est propre et ne compte pas de traces de corrosion. Si nécessaire, nettoyez le contact dans le compartment de la pile en frrottant avec de l'alcool. Vérifiez aussi que le couvercle du département de batterie soit entièrement fermé, autrement le dispositif ne fonctionnera pas. Si nécessaire, remplacez les piles qui pourrait être vidées. Aussi, assurez vous que le bouton "ON" a été activé et l'indicateur LED vert s'allume.

La presence des points noirs sur l'image.

Des points noirs distincts apparaissent sur l'écran - ces points sont des imperfections mineures causées par le processus de production du tube et n'interférent en rien avec la fiabilité et la performance de l'appareil.

Image "avec de la neige".

L'image peut s'afficher « aVEC de la neige » dans un environnement souvent pendant 30-80 secondes après que l'appareil soit en marche; cet effet disparaitrapidement. L'imagpe peut s'afficher avec une « lgègère neige » si l'appareil étaitAAParavant en état de marche, sans le cache-objectif dans un haut niveau deluminosite.L'imagpe peut s'afficher « aVEC de la neige» lorsquel l'appareil est en fonction dans une obscurité totale avec la torche IR éteinte.

L'imagestfloue.

Régler la focale de l'oculaire et la focale de l'objet (réf. "Utilisation et tests"). Vérifier l'absence d'emboute ou de poussière sur l'oculaire et l'objet les essuyer avec un chiffon optique à coton. Changez les piles, il est probable que la tension soit inférieure à 2,2V. Si le dispositif a été amné dans un endroit chaud de l'endroit froid, il est probable que les lentilles interieures seront embuées, gardez le dispositif dans un endroit chaud plus de 2 heures et l'embauge disparaitra.
