QH 3015 - Poêle AURORA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur mural à infrarouge (quartz)
Marque	Aurora
Modèle	QH 3015
Puissance	1200 W ou 1500 W (selon version)
Tension d'alimentation	230 V ~ 50 Hz
Dimensions (approx.)	Hauteur : 15 cm, Largeur : 50 cm, Profondeur : 10 cm
Poids (approx.)	2,5 kg
Matériau	Métal, verre (quartz)
Couleur	Blanc (typique)
Installation	Murale, horizontale, sur paroi verticale en maçonnerie
Distance de sécurité	70 cm des objets inflammables et de l'utilisateur
Zones interdites (salle de bain)	Zones 0, 1 et 2 (voir figure 3 du manuel)
Niveaux de puissance	2 niveaux : 600 W / 1200 W (version 1200W) ou 750 W / 1500 W (version 1500W)
Contrôle	Interrupteur à cordon (tirer)
Indication de puissance	Fenêtre ronde avec symboles (OFF, 600W, 1200W ou OFF, 750W, 1500W)
Protection	Interrupteur omnipolaire avec ouverture de contact ≥ 3 mm
Section de câble requise	3 × 1 mm² (H05RRF)
Entretien	Nettoyer après refroidissement (10-15 min), retirer les protections en polystyrène avant première utilisation
Environnement	Ne pas jeter avec les ordures ménagères, recyclage séparé
Normes	Directives européennes 89/336 (CEM) et 72/23-93/68 (sécurité basse tension)

FOIRE AUX QUESTIONS - QH 3015 AURORA

Comment installer le radiateur QH 3015 ?

L'installation doit être effectuée par un personnel qualifié. Fixez l'appareil horizontalement sur un mur en maçonnerie, en respectant les distances minimales de sécurité (70 cm des objets inflammables). Utilisez les chevilles et vis fournies. Assurez-vous que le cordon d'alimentation sort par le bas.

Quels sont les niveaux de puissance disponibles ?

Selon la version, vous avez deux niveaux : pour le modèle 1200W : 600W et 1200W ; pour le modèle 1500W : 750W et 1500W. Tournez l'interrupteur à cordon pour sélectionner le niveau souhaité.

Puis-je utiliser le radiateur avec une minuterie ou un programmateur ?

Non, il est strictement interdit de connecter l'appareil à un timer ou programmateur automatique, car cela présente un risque d'incendie si l'appareil est recouvert.

Quelles sont les distances de sécurité à respecter ?

Maintenez une distance minimale de 70 cm par rapport aux objets inflammables (meubles, rideaux) et à l'utilisateur. Dans une salle de bain, l'appareil ne doit pas être installé dans les zones 0, 1 ou 2 (voir schéma du manuel).

Comment nettoyer le radiateur ?

Laissez l'appareil refroidir au moins 10 à 15 minutes avant de le nettoyer. Essuyez la surface avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de liquides.

Que faire si le radiateur ne chauffe pas ?

Vérifiez d'abord que l'appareil est bien branché et que l'interrupteur est sur une position autre que OFF. Assurez-vous que les protections en polystyrène ont été retirées avant la première utilisation. Si le problème persiste, contactez un professionnel.

Le radiateur peut-il être installé au plafond ou verticalement ?

Non, l'appareil doit impérativement être monté à l'horizontale sur un mur vertical. Ne l'installez jamais au plafond ni verticalement (voir figure 2 du manuel).

Comment régler l'inclinaison du radiateur ?

Avant de régler l'inclinaison, éteignez l'appareil et attendez 10 à 15 minutes qu'il refroidisse. Tournez ensuite le radiateur vers le bas en dévissant la vis de fixation, puis revissez-la.

Quel type de câble électrique est nécessaire ?

Utilisez un câble en caoutchouc de type H05RRF avec une section de 3×1 mm². Le raccordement doit être fait avec les bornes : marron (phase), bleu (neutre), jaune/vert (terre).

Que faire en fin de vie du produit ?

Ne jetez pas l'appareil avec les ordures ménagères. Il doit être collecté séparément et recyclé conformément aux réglementations locales sur les déchets d'équipements électriques et électroniques (DEEE).

MODE D'EMPLOI QH 3015 AURORA

Environnement et recyclage

Nous vous demandons de nous aider à préserver l'environnement. Pour ce faire, merci de vous débarrasser de l'emballage conformément aux règles nationales relatives au traitement des déchets. Collecte et recyclage des produits en fin de vie

Les appareils neufs de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doit être effectuée selon les dispositions et les décrites locaux.

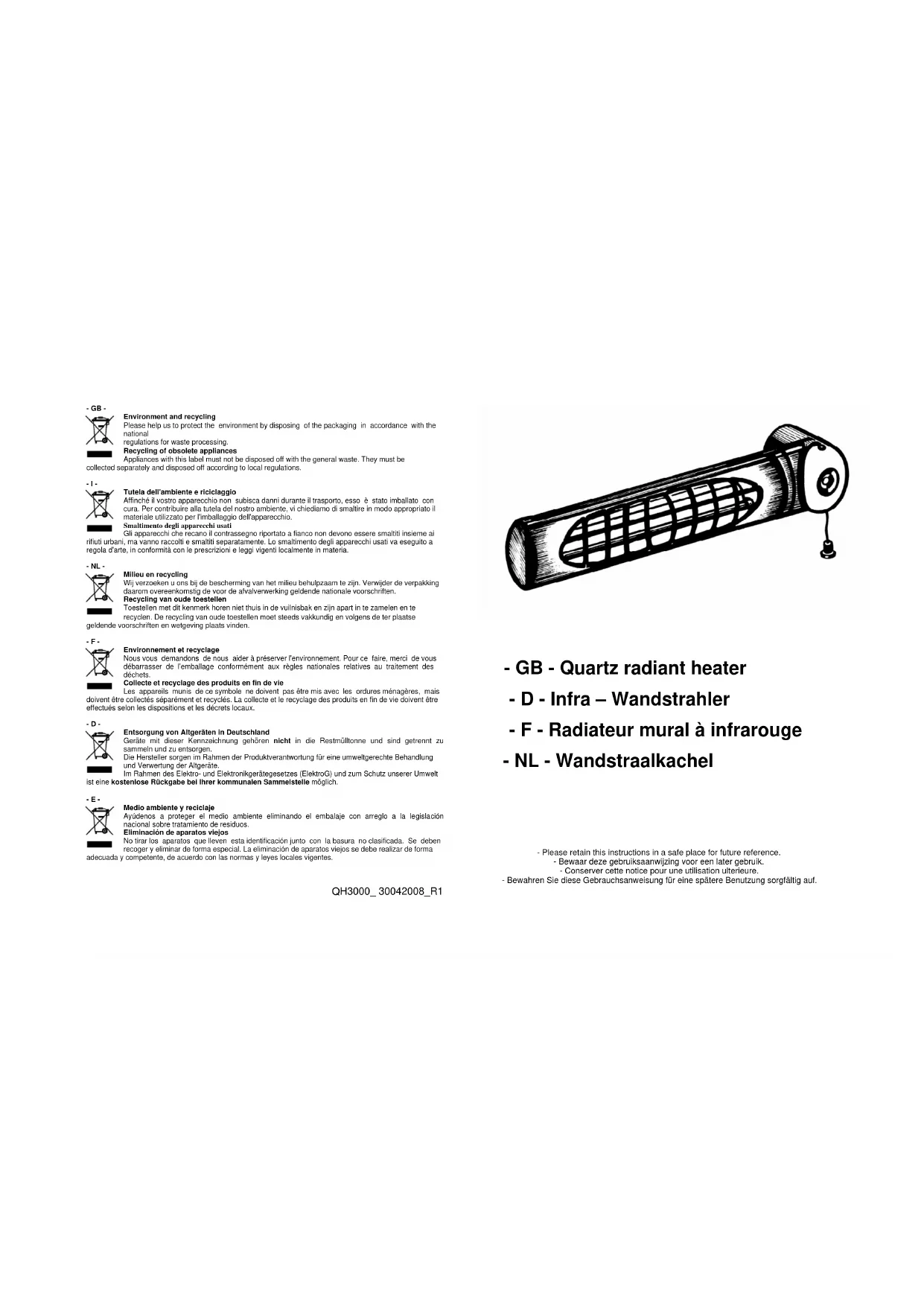

• GB - Quartz radiant heater
• D - Infra - Wandstrahler
• F - Radiateur mural à infrarouge
• NL - Wandstraalkachel

Conserver cette notice pour une utilisation ultérieure

L'utilisation de cet appareil n'est pas adressée aux personnes qui ont des capacités physiques, sensorielles ou intellectuelles réduites, qui manquent d'expérience ou de connaissance, à l'exception d'une supervision ou d'une explication de l'emploi de l'appareil faite par une personne responsable pour leur sécurité. Des enfants doivent être surveillés pour éviter qu'ils soient avec l'appareil. - Les dispositifs de déconnexion de l'alimentation du secteur doivent permettre la complète déconnexion dans les conditions de la catégorie de surtensions III.

Mode d'emploi et installation

L'installation, le branchement électrique et le premier essai pour le bon fonctionnement de cet appareil doivent être effectués exclusivement par un personnel qualifié. Conservé tous ces livres avec vous en lieu sûr.

Avant de procéder à l'installation, prenez note des précautions suivantes pour toute sécurité :

• L'appareil doit être installé en respectant les distances minimales à partir du sol, du plafond et des murs latéraux, comme le montre la figure 1
• Ne jamais utiliser l'appareil en le reliant à un timer ou à un programmeur automatique, afin d'éliminer tout risque d'incendie s'il devait être recouvert. L'appareil doit être monté exclusivement à l'horizontal et sur une paroi verticale en maçonnerie. Ne jamais l'installer verticalement ou au plafond (figure 2).
• L'appareil ne doit jamais être installé sur des parois ou des surfaces inflammables comme le bois ou le plastique. Tous les objets inflammables doivent être maintenus à une distance minimum de 70 centimètres. Cette distance est également la distance minimum que l'utilisateur doit maintenir puisque, durant l'usage, la grille du produit devient très chaude.
• Ne jamais utiliser cet appareil dans des pièces où il peut y avoir des vapeurs ou des gaz combustibles ou explosives, comme des peintures et des solvants.
• Installer l'appareil de façon à ce que l'interrupteur soit hors de portée des enfants. Si l'appareil est installé dans une salle de bain, le placer de façon à ce qu'on ne puisse pas atteindre l'interrupteur pendant qu'on prend une bain ou une douche.
• Au cours de son installation dans des lieux humides ou des salles de bain, respecter les distances minimales prescrites par les règles d'installation en vigueur dans votre pays. Quoi qu'il en soit, l'appareil ne doit jamais être installé dans les zones indiquées en gris 0, 1 et 2, sur la Figure 3.
• Après utilisation, si vous neavez nettoyer ou orienter l'appareil, laissez-le refroidir pendant 10 - 15 minutes au moins.
• Avant de le mettre en marche pour la première fois, vérifie que les protections des résistances en polystyrène ont bien été retirées.

Installation : nous recommandons de débrancher la tension d'alimentation avant de procéder aux démarches suivantes.

• Retirez le couvercle de la zone des commandes, en retirant les vis (figure 4)
• Faites 3 trous, dans le mur, d'un diamètre de 5 mm. en respectant les distances indiquées dans la Figure 5. Vous pouvez également, pour plus de facilité, utiliser l'unité de commande ou le petit cadre en carton détachable que vous trouverez à l'intérieur de la boite (sous l'appareil). Voir Figure 6.
• Insérer les chevilles dans les trous (elles sont fournies dans la boite)
• . Fixez l'appareil au mur en insérant les 3 vis comme indiqué sur la figure 10.
• illez l'instructor avec l'interrupteur à sauter gauche, précisé de la vente :
• Maintenez le dispositif à l'horizontale, sans le faire tourner :
• Otez la vis indiquée sur les figures 7a, 7b de la position 1 et revissez-la en position 2, comme le montrent les figures 7c et 7d, en faisant pivoter le dispositif à :
• Changez le trou de sortie de la corde de l'interrupteur, comme l'illustrent les figures 7a et 7d. La corde doit toujours sortir par le bas.

Branchement électrique

• Branchez l'appareil sur un réseau d'alimentation 230V 50 Hz. Le fil de branchement doit être à 3 conducteurs (phase, neutre et terre) et doit être en caoutchouc, de type H05RRF avec une section d'au moins 3 * 1 mm².
• Respectez les règles d'installation en vigueur dans tout pays. L'appareil est fourni avec un interrupteur omnipolaire avec ouverture de contact de 3 mm au moins.
• Pendant le branchement de l'appareil, branchez la borne marron au pôle bornette de connexion indiquée par L, la borne bleue à celle indiquée comme N, la borne jaune/verte à celle indiquée (figure 9)
• Àprouv aoeiacte le branchement electrique, il est important de refermer correctement le coucvierde l'appareil. Avant de le faire: S'ASSURER QUE L'APPAREIL NEST PAS TOURNE VERS LE HAUT : S'ASSURER QUE LA VIS DE FIXAGE DU COUVERCLE EST EN HAUT, comme indiqued sur la Figure 4.

Emploi

Actionnez l'interruptionneur en tirant sur le cordonnet vers le bas. Dans la petite fenêtre ronde au centre, apparaîtront les symboles suivants:

Product rating 0 | II
230V 1200W OFF 600W	1200W
230V 1500W OFF 750W	1500W

Vous devez régler l'inclinaison de l'appareil vers le bas de environ. Avant de le faire, nous vous rappelons que l'appareil doit être éteint depuis 10-15 minutes au moins. Cet appareil répond aux directives européennes 89/336 sur la compatibilité électromagnétique et 72/23-93/68 sur la sécurité électrique en basse tension.
