Intitulé	Détails
Type de produit	Sèche-linge à condensation
Capacité de chargement	8 kg
Alimentation électrique	230 V
Dimensions approximatives	85 x 60 x 60 cm
Poids	45 kg
Classe énergétique	B
Fonctions principales	Programmes de séchage variés, départ différé, affichage du temps restant
Entretien et nettoyage	Nettoyage du filtre à peluches après chaque utilisation, vidange du réservoir d'eau
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Système de sécurité contre la surchauffe, verrouillage enfant
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - AWZ 8993 WHIRLPOOL

Comment régler la température de mon Whirlpool AWZ 8993 ?

Pour régler la température, tournez le bouton de réglage de la température sur le panneau de commande jusqu'à atteindre la température souhaitée.

Que faire si mon appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer le filtre de mon Whirlpool AWZ 8993 ?

Pour nettoyer le filtre, retirez-le du compartiment prévu à cet effet, rincez-le sous l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Pourquoi y a-t-il une odeur désagréable lorsque j'utilise mon appareil ?

Une odeur désagréable peut être due à des résidus d'humidité ou de saleté. Assurez-vous de nettoyer régulièrement le filtre et l'intérieur de l'appareil.

Mon appareil fait du bruit, est-ce normal ?

Un certain bruit est normal pendant le fonctionnement. Si le bruit devient excessif ou inhabituel, vérifiez si des objets n'entravent pas le fonctionnement ou contactez le service après-vente.

Comment régler le mode de fonctionnement de l'appareil ?

Pour changer le mode de fonctionnement, utilisez le bouton de sélection sur le panneau de contrôle et choisissez entre les différents modes disponibles.

Comment savoir si le réservoir d'eau est plein ?

L'appareil est équipé d'un indicateur de réservoir plein. Lorsque le réservoir est plein, un témoin lumineux s'allume pour signaler qu'il doit être vidé.

Puis-je utiliser cet appareil pour sécher des vêtements ?

Oui, le Whirlpool AWZ 8993 est conçu pour sécher des vêtements. Assurez-vous de ne pas surcharger l'appareil pour un séchage optimal.

Quel est le niveau sonore de l'appareil ?

Le niveau sonore de l'appareil est généralement de 50 à 60 dB, ce qui correspond à un bruit de conversation normale.

Où puis-je trouver des pièces de rechange pour mon appareil ?

Vous pouvez trouver des pièces de rechange auprès des distributeurs agréés Whirlpool ou sur le site officiel de la marque.

MODE D'EMPLOI AWZ 8993 WHIRLPOOL

1. Retrait de l'emballage et vérification

• Àpres déballage, vérifie que le sèche-linge est en bon état. En cas de doute, ne l'utilise pas. Mais prenez contact avec le Service Àpréès-Vente ou votre Revendeur.
• Gardez les matériaux d'emballage (sacs en plastique, pieces en polystyrene, etc.) hors de portée des enfants, car ils sont potentiellement dangereux.
• Retirez le film de protection du bandeau de commandes.

2. Raccordements électriques

• L'installation électrique doit être réalisée par un technicien qualifié conformément aux caractéristiques de l'appareil et aux normes de sécurité en viqueur.
• L'installation électrique doit être conforme aux normes stipulées par la Société locale de distribution d'électricité.
• Les caractéristiques électriques (tension, puissance et fusible) sont indiquées sur la plaque signalétique située à l'arrière du seche-linge.
• Le fabricant decline toute responsabilité en cas de dommages corporels ou matériels resultant du non-respect de ces instructions.
  Le sèche-linge doit être mis à la terre, conformément à la loi.
• N'utilisz ni rallonge ni adaptateur multiple.
• Veillez à débrancher le sèche-linge avant toute intervention sur l'appareil.
• Ne faites pas fonctionner le sèche-linge s'il a été endommagé pendant le transport. Contactez l'un de nos techniciens du Service Àpreès-Vente.
• Le cable d'alimentation ne doit être remplace que par un technicien du Service Àpres-Vente.
• L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur omnipolaire doivent être possibles à tout moment après l'installation.

3. Installation

• N'installé pas votre sèche-linge à un endroit exposé à des conditions climatiques extrêmes, telles que: ventilation insuffisante, températures trop basses (risque de gel) ou supérieures à 35^ .
• Avant de lancer le premier cycle, vérifie que le bac de récapération de l'eau et le condenseur sont bien en place.
• Seulement valable pour le bac de récapération de l'eau place en haut: si possible, utilisez le tuyau pour évacuer directement l'eau dans l'installation sanitaire de la maison. Ceci vous évitera de vider le bac de récapération de l'eau à la fin de chaque cycle de séchage puisque l'eau de condensation sera directement evacué. Voir également le chapitre "Système de drainage".
• Veillez à ne pas installer le sèche-linge sur un tapis de sol écais.
  Veillez à ne pas coincer le cable électrique entre le sèche-linge et le mur.

Stabilité:

Lors de l'installation, effectuez toujours la mise à niveau du seche-linge en réglant les quatre pieds et en contrôle à l'aide d'un niveau à bulle.

Comment encastrer le sèche-linge

Retirez le plan de travail et remplacez-le par le kit d'encastrement UBS 10 (conforme aux normes electriques CE), disponible auprès de votre Revendeur.

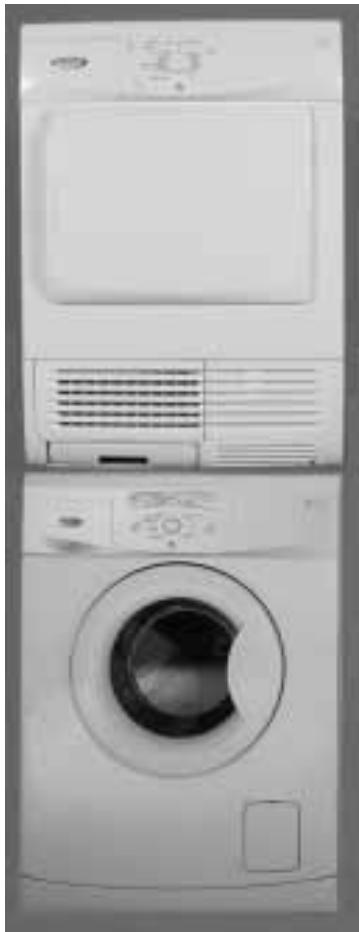

Kit de superposition

Votresèche-linge peut être superposé à vovret lave-linge à chargement frontal. Le type du kit de superposition est indiquedans le mode d'emploi de voituresèche-linge.En cas de doute contactez vos revendeur ou le ServiceAprés-vente.

Encombremment minimum:

Largeur: 600 mm

Hauteur : 850 mm

Profondeur: 600 mm

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

1. Emballage

Les matériaux d'emballage sont recyclables à 100% et portent le symbole de recyclage

2. Conseils pour economiser l'énergie

• Sechez toujours une pleine charge : en fonction du type de textiles et du programme/temps de sechage.
  Utilisez toujours la vitesse d'essorage maximale autorisée de votre lave-linge, car un essorage mécanique consomme moins d'énergie. Vous gagnerez du temps et vous économiserez de l'énergie lors de l'utilisation du séche-linge.
• Ne séchez pas le linge plus qu'il n'est nécessaire.
  Nettoyez le filtré après chaque cycle de séchage.
• Installez votre sèche-linge dans une piece à température modérée, entre 15^ et 20^ . Si la température ambiente est supérieure, aéréz la piece.
• Sélectionnez toujours un programme/temps de sechage qui convient à la charge afin d'obtenir les résultats de sechage requis.
• Sélectionnez l'options Delicat seulement pour les petites charges.
• Séchéz le coton enuttant ensemble, par exemple les éléments préts à repasser et préts à ranger. Commencez par le programme/temps de sechage prét à repasser puis, en fin de cycle, retirez le linge à repasser et séchéz le reste de la charge avec le programme prét à ranger.

3. Mise au rebut de l'emballage et de l'ancien seche-linge:

Ce sèche-linge est fabriqué à partir de matérielaux réutilisables. Si vous decide de vous séparer de votre apparéil, vous devez le faire en conformité avec la législation en vigueur pour la mise au rebut des déchets.

• Avant la mise au rebut, coupe le cable d'alimentation afin de rendre le sèche-linge inutilisable.

4. Sécurité enfants :

Il faut interdire aux enfants de jouer avec le sechelinge.

5. Recommendations generales :

• Àpres l'utilisation, ramenez toujours le bouton de sélection du programme/temps de sechage en position "0" pour éviter la mise en marche accidentelle du seche-linge.

• Avant le nettoyage ou toute intervention sur le seche-linge, mettez-le hors tension et débranchez-le.

• Pour nettoyer l'extérieur du sèche-linge, utilisez un détergent neutre et un chiffon humide.
  N'utilisez jamais de produits abrasifs.
• Avec un chiffon humide, enlevez les peluches déposées sur le joint et à l'intérieur de la porte.
• Si le filtré est encrassé, nettoyez-le avec de l'eau et une Brosse douce.
• Les peluches peuvent traverser le filtrte. Il est donc nécessaire de nettoyer, de temps en temps, la zone entourant le filtrte (y compris en dessous du filtrte) avec une Brosse, un chiffon humide ou un aspirateur.
• Si nécessaire, le cable d'alimentation doit être remplaced par un cable d'alimentation d'origine, disponible auprès de notre Service Àpre-S-Vente. Le cable d'alimentation ne peut être remplaced que par un technicien qualifié.

Déclaration de conformité CE

• Ce sèche-linge a été uncon, fabriqué et distribué en conformité avec les exigences de sécurité des directives CE :

• Directive 73/23/CEE relative à la base tension

• Directive 89/336/CEE relative à la compatibilité electromagnétique
• Directive 93/68/CEE relative aux marques CE.

Utilisez le sèche-linge uniquement à des fins domestiques.

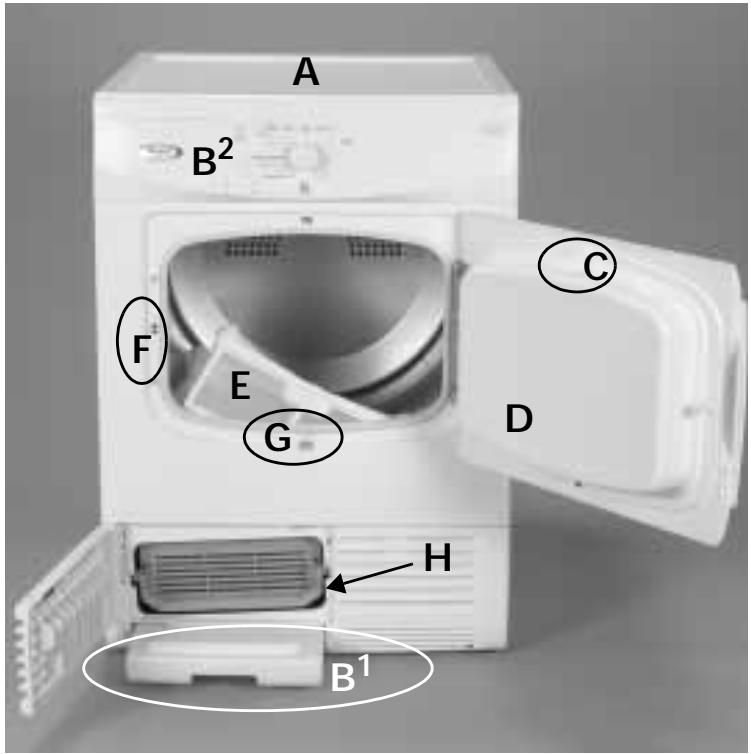

DESCRIPTION DU SÉCHE-LINGE

A. Plan de travail.
B1. Bac de récapération de l'eau, en bas, ou
B2. Bac de récapération de l'eau, en haut.
C. Doigt de sécurité de porte.
D. Porte : Pour ouvrir la porte : tirez sur la poignée.

Pour fermer la porte : poussez-la delicatement jusqu'à la fermeture.

E. Filtre.
F. Verrou de sécurité enfants.
G. Bouton d'ouverture du volet du condenseur.
H. Condenseur.

Rappel - Entretien et nettoyage

Nettoyez le filtre à la fin de chaque cycle de séchage.

Ouvrez la porte

Tirez le contrôle vers le haut

Ouvrez le filtré

Nettoyez le filtré avec une Brosse douce ou du bout des doigts

Fermez le filtré

Remettez le filtrer en place.

Condenseur

Nettoyez le condenseur au moins tous les trois mois (Voir chapitre "CONDENSEUR").

Avec un chiffon humide, enlevez les peluches déposées sur le joint et à l'intérieur de la porte.

SYSTEME D'ÉVACUATION D'EAU

Valable uniquely pour le bac de récapération de l'eau en haut

Pour éviter de vider le bac de récepération de l'eau à la fin de chaque cycle de séchage, il est possible d'évacuer l'eau de condensation.

Remarque: Normalement, le tuyau de drainage n'est pas fourni; procurez-vous le kit d'accessoires AMH 883 auprès de votre revendeur ou de notre Service Àpres-vente.

Le raccordement pour la vidange directe se trouve a l'arriere du sèche-linge.

A. Placez une serpilliere au-dessous pour recueillir les fuites d'eau eventuelles.

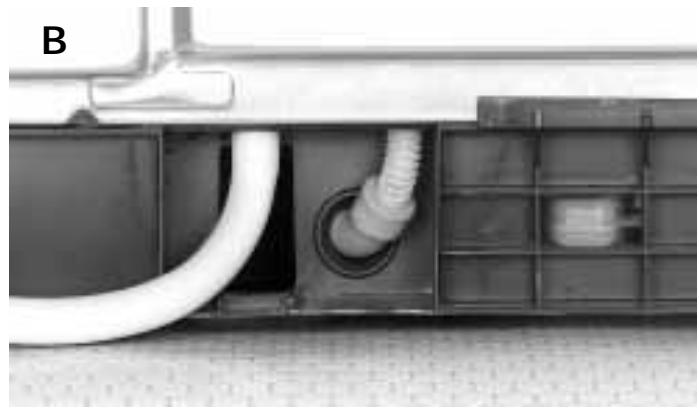

B. Retirez le tuyau situé en bas à l'arrière du seche-linge et placez-le dans l'orifice voisin.

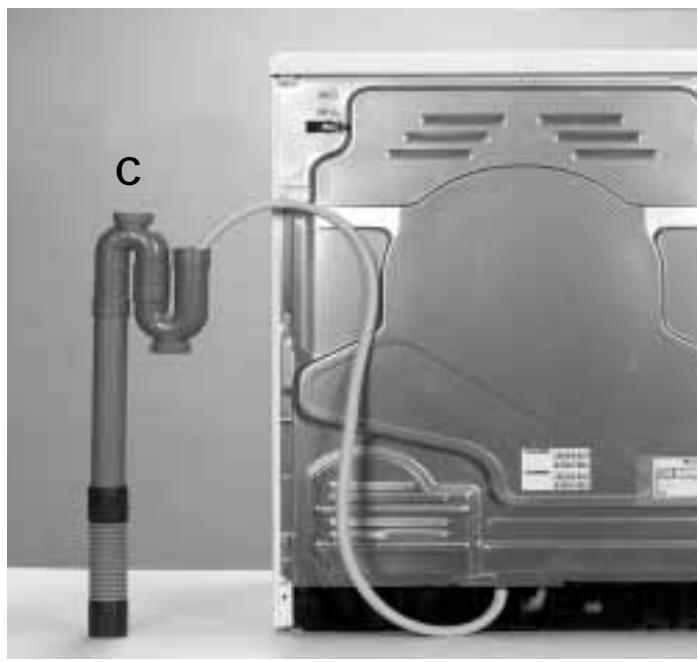

C. Fixez le tuyau (longueur: 1,5 m) à la canalisation de sortie. La différence de hauteur entre les deux raccordements de vidange ne doit pas dépasser 1 m.

Remarque: Pour éviter de syphonnner, l'extrémité du tuyau ne doit pas être immergée dans l'eau de vidange. Évitez de plier et de tordre le tuyau flexible.

RéVERSIBILITÉ DE LA PORTE / VERROU SECURITÉ ENFANTS

Reversibilité de la porte

A. Debranchez le sèche-linge.
B. Ouvrez la porte.
C. Retirez le doigt de sécurité situé sur la partie supérieure de la porte en le tournant de 90 degrés à l'aide d'une clé à molette.

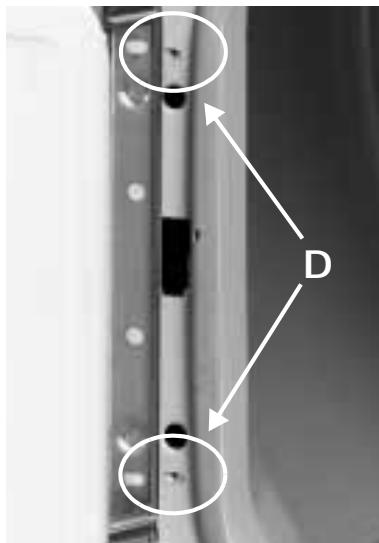

D. Dévissez les 2 vis de la charnière et enlevez la porte.
E. Comment démonter le verrou:
Dévissez les 2 vis au-dessus et en dessous du système de verrouillage de la porte.
Poussez vers le haut le verrou de la porte sur 1,5 cm environ, et otez-le.
F. Retournez la porte : Fixez la porte du cote désire avec les 2 vis.
G. Insérez le verrou de la porte de l'autre côté de la charnière et enonceze-le d'environ 1,5 cm.
H. Fixez les 2 vis situées au-dessus et au-dessous du verrou.

I. Veillez à ne pas inverser le sens du verrou. Le verrou de sécurité enfants doit se trouver au-dessus du mécanisme de verrouillage.
J. Remettez le doigt de sécurité en place à l'intérieur de la porte (en haut).

Verrou de sécurité enfants

Utilisation du verroude sécurité enfants

1. Ouvrez la porte.
2. Tournez la vis en plastique (J) de 90^ dans le sens des aiguilles d'une montre à l'aide d'une piece de monnaie ou d'un tournevis.
   Fente verticale : la porte ne peut pas etre verrouillée.
   Fente horizontale : le verrouillage de la porte est possible.

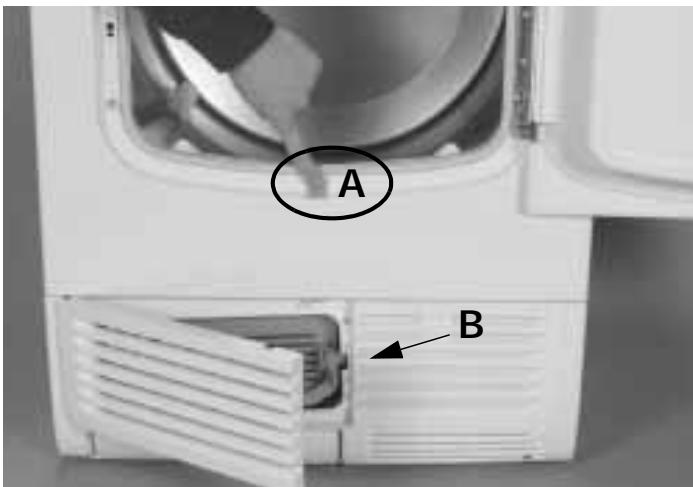

CONDENSEUR

Avant le nettoyage ou toute intervention sur le sèche-linge, mettez-le hors tension.

Nettoyez le condenseur au moins tous les trois mois en procédant comme suit :

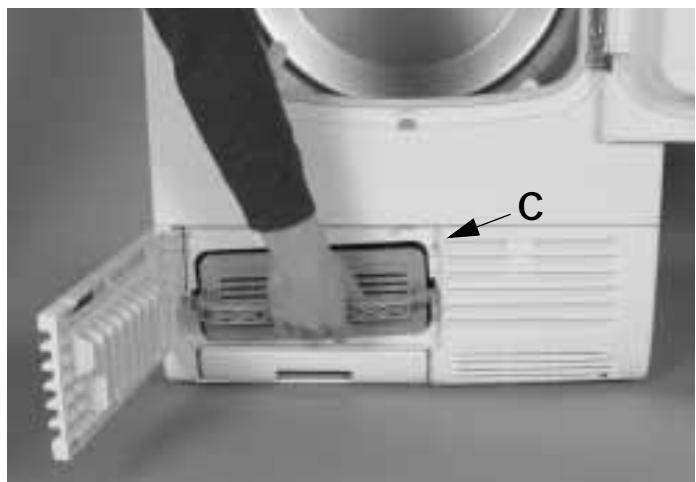

A. Ouvrez la porte et appuyez sur le bouton d'ouverture du volet du condenseur situé en bas du cadre de la porte.
B. Le volet du condenseur s'ouvre.
C. Soulevez la poignee du condenseur pour la mesure à l'horizontal et sortez le condenseur de son logement.

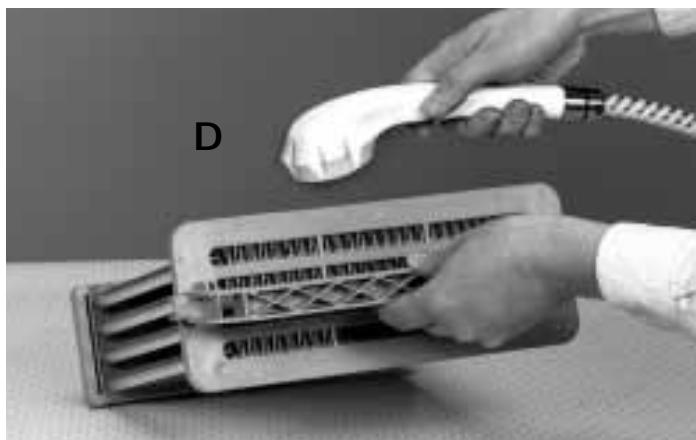

D. Nettoyez le condenseur à l'eau courante en le returnant pour atteindre tous les recoins.
E. Essuyez la poussière et les peluches déposées sur les joints et le condenseur.
F. Retirez les peluches amassées dans le logement du condenseur. Veillez à ce que l'orifice d'évacuation (partie avant gauche du logement) ne soit pas bouché par des peluches.
G. Remontez le condenseur dans son logement (TOP ou HAUT en haut) et appuyez sur la poignée.
H. Fermez le volet.

Les plaques en aluminium du condenseur peuvent se décolorer avec le temps.

DIAGNOSTIC RAPIDE / SERVICE APRES-VENTE

Guide de dépannage

En cas de panne et avant de contacter le Service après-vente, faites les vérifications suivantes pour déterminer l'origine du problème et y remédier, si c'est possible :

Le séchage est trop long / Le linge n'est pas sec :

• Avez-vous sélectionné le bon programme de sechage?
• Le linge n'était-il pas trop humide (vitesse d'essorage du lave-linge inférieure à 800 tr/min? Si la vitesse d'essorage est inférieure à 800 tr/min, le bac de récapération de l'eau pourrait être rempli à ras bord et provoquer ainsi une interruption du cycle de séchage. Dans ce cas, vidanger le bac de récapération d'eau avant de redémarrer le programme)?
  Le filtr est-il sale (voyant du filtré allumé)?
• Le condenseur est-il sale ? (reportez-vous à la notice d'emploi)
• La température ambiente est-elle trop élevé?
• Est-ce que les voyants FIN et Anti-froissage sont allumés? Le cycle de séchage est terminé et le linge peut être sorti.

Le sèche-linge ne démarre/fonctionne pas : (après une panne de courant et/ou une coupure de l'alimentation du sèche-linge, appuyez toujours sur la touche Départ/Pause).

• La fiche du cordon d'alimentation est-elle bien branchée?
• Y a-t-il une coupure de courant?
• Le fusible est il en bon état?
  La port est-elle bien fermée?
  Le programme est-il selectionné?
• Un département est-il sélectionné?
• Avez-vous appuyé sur la touche Départ / Pause ?

Levoyant du filtrou ou du bac de récapération d'eau est allumé:

• Le filtré est-il propre?
  Le réservoir d'eau est-il vide?
  Le réservoir d'eau est-il bien en place?
  Le condenseur est-il propre?

Il y a des gouttes d'eau sous le sèche-linge :

Le condenseur est-il bien en place?
- Y a-t-il des peluches sur le joint du condenseur ?
Y a-t-il des peluches sur le joint de la porte?
Le réservoir d'eau est-il bien en place?

ServiceAprès-Vente

Après avoir effectué les contrôleles indiqués, si l'anomalie persiste ou réapparait, arrêtez votre seche-linge et appelez le Service après-vente (voir la garantie).

Veuillez indiquer :

La nature de la panne.
Le type et le modele du sèche-linge.
- Le code d'identification de l'appareil (numéro figurant après le mot Service sur la plaque signalétique adhéasive) à droite de l'ouverture de la porte.
- Voiture adressé complète et votre numéro de téléphone.

SERVICE 0000 000 00000
