LM 2040 H NovoLette - Tondeuse à gazon JONSERED - Notice d'utilisation et mode d'emploi gratuit

Marque	Jonsered
Modèle	LM 2040 H NovoLette
Type de produit	Tondeuse à gazon manuelle (à cylindre)
Largeur de coupe	400 mm (40 cm)
Hauteur de coupe	4 positions : 12 - 38 mm
Nombre de lames	5 lames hélicoïdales
Diamètre du cylindre de coupe	150 mm
Nombre de coupes par mètre	36
Poids net	8,8 kg
Poids brut	9,5 kg
Matériau du carter	Plaque d'acier
Matériau des roues	Polypropylène
Matériau du cadre	Acier trempé double épaisseur
Poignée	Tube en acier avec poignée plastique
Revêtement	Peinture isolante sur toutes les pièces métalliques
Système de coupe	À friction libre avec auto-affûtage
Bac à herbe	Optionnel
Entretien	Graisser les lames et pièces mobiles, nettoyer après chaque utilisation, ranger au sec
Sécurité	Port de lunettes et chaussures antidérapantes recommandé, ne pas utiliser pieds nus, tenir éloigné des enfants
Pièces détachées	Utiliser exclusivement des pièces d'origine

FOIRE AUX QUESTIONS - LM 2040 H NovoLette JONSERED

Comment régler la hauteur de coupe sur la tondeuse Jonsered LM 2040 H NovoLette ?

Tirez simultanément sur les deux boutons situés de chaque côté de la face antérieure du rouleau et choisissez la hauteur désirée parmi 4 positions (12 à 38 mm). La position la plus basse donne la hauteur de coupe maximale.

Comment ajuster le cylindre d'auto-affûtage ?

Tirez sur les 2 boutons situés entre les roues et le rouleau de réglage de hauteur, puis ajustez à la position souhaitée. Réduisez l'espace pour une herbe drue, augmentez-le pour une herbe fine. Poussez les boutons avant d'utiliser la tondeuse.

Quelles sont les précautions de sécurité à prendre avant de tondre ?

Portez des lunettes de protection et des chaussures antidérapantes. Retirez les cailloux, os et débris de la pelouse. Ne tondez pas pieds nus, ni sur une pelouse humide, et tenez les enfants et animaux éloignés.

Comment entretenir la tondeuse après utilisation ?

Nettoyez la machine après chaque utilisation pour enlever l'herbe collée. Graissez les bords coupants des lames et toutes les pièces mobiles (roues, boutons). Rangez-la dans un endroit sec en hiver.

Quelle est la largeur et la hauteur de coupe de ce modèle ?

La largeur de coupe est de 400 mm (40 cm). La hauteur de coupe est réglable sur 4 positions de 12 à 38 mm.

Puis-je utiliser des pièces détachées non d'origine ?

Non, l'utilisation de pièces détachées autres que celles d'origine annule la garantie et peut compromettre la sécurité. Utilisez toujours des pièces d'origine Jonsered.

Le bac à herbe est-il inclus ?

Le bac à herbe est une option. Il n'est pas inclus de série, mais peut être ajouté pour améliorer la finition de coupe, de préférence par temps sec.

Quel est le poids de la tondeuse ?

Le poids net est de 8,8 kg et le poids brut (emballage) est de 9,5 kg.

Comment assembler le brancard ?

Utilisez les écrous fournis. Tenez le brancard verticalement et exercez une pression vers le bas avec les deux bras pour le fixer sur la tondeuse (voir figure 1 du manuel).

Que faire si la coupe n'est pas uniforme ?

Vérifiez le réglage du cylindre d'auto-affûtage en plaçant une feuille de papier entre le cylindre et les lames pour assurer un contact correct. Assurez-vous aussi que la hauteur de coupe est adaptée à la hauteur d'herbe.

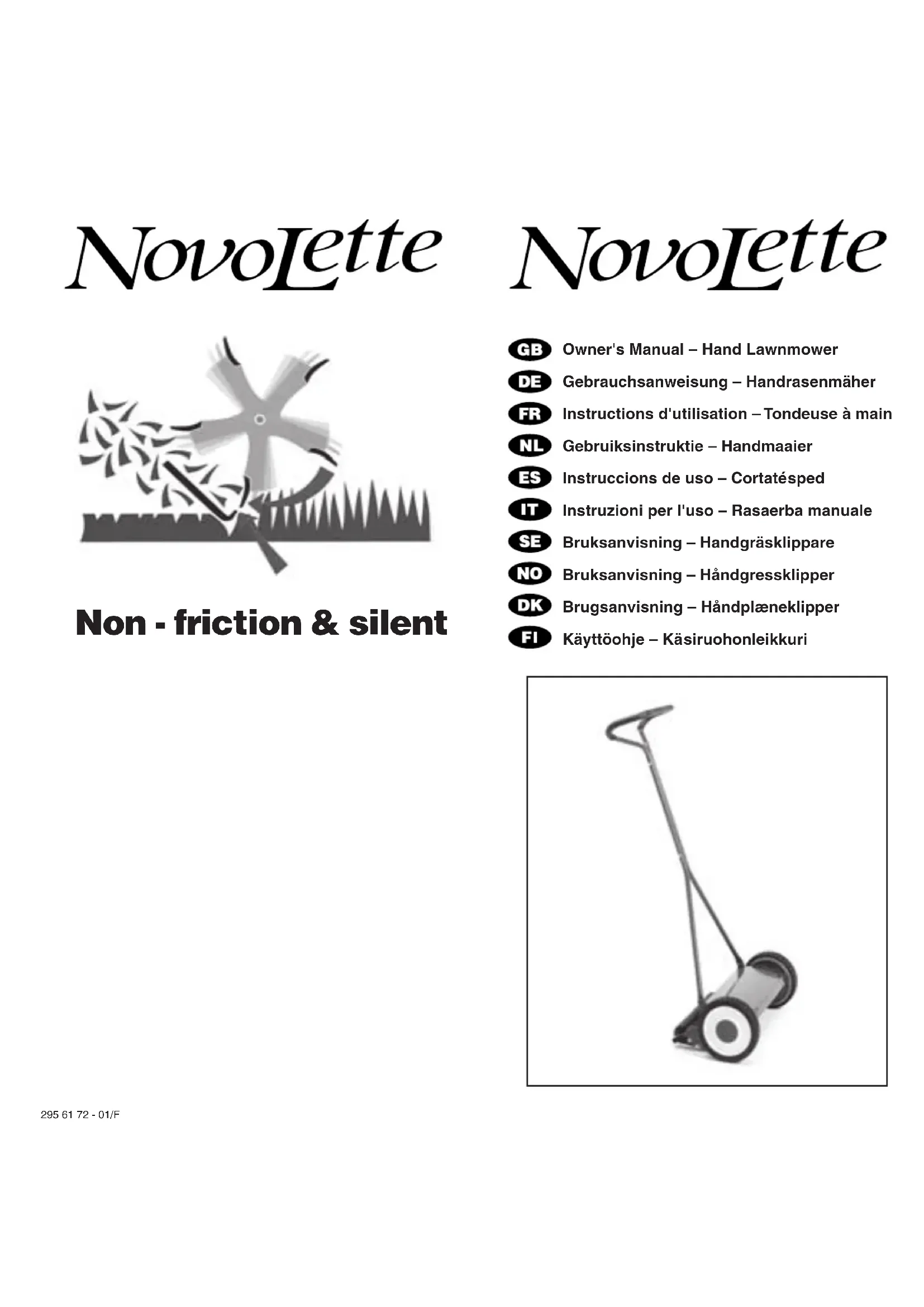

MODE D'EMPLOI LM 2040 H NovoLette JONSERED

40 Cm modèle

La tondeuse NovoLette est un produit de qualité qui est fabriqué avec une extrême précision. Votre tondeuse vous donnera toute satisfaction pendant longtemps, si vous suivez avec attention tous les conseils d'utilisation et d'entretien. La NovoLette est facile et sûre d'utilisation grâce à son système de coupe à friction libre.

Règles de sécurité

• Lire le manuel d'utilisation afin de vous familiariser avec les méthodes d'utilisation de la tondeuse.
• Ne jamais laisser tondre le gazon à des enfants ou des personnes n'étaient pas habituées à l'utilisation de la tondeuse.
• Vérifier le fonctionnement de la machine et le serrage des écrous et des vis.
• Avant de démarrer la tonte, veiller à ce que les objets de type cailloux, os, débris en tout genre aient été ôtés du gazon.
• Porter des lunettes de protection et des chaussures à semelles antidérapantes.
• Ne pas tondre la pelouse pieds nus. Attention quand vous tondez en pente inclinée ! Si possible, tondez en diagonale. Faites attention lorsque vous traînez la tondeuse en arrêté.
• Ne pas tondre lorsque les enfants ou les animaux de compagnie sont proches de la zone de tonte. Tondre seulement à la lumière du jour.
• Ne pas utiliser la tondeuse sur un gazon trop humide.
• Faites attention lors de l'assemblage et de l'utilisation de la machine. Le port de gants protecteurs est conseillé. Utilisez toujours des pièces détachées d'origine.
• À l'arrêt, mettre la machine hors de portée des enfants. (Ne pas oublier que le cylindre de coupe tourne facilement et que les lames sont très coupantes)

Le brancard

L'assemblage du brancard est possible grâce à l'utilisation des écrous fournis avec votre tondeuse (voir figure 1). Le brancard est fixé sur votre tondeuse en le tenant verticalement et en exerçant une pression vers le bas à l'aide des deux bras.

Tondre

Pour obtenir une pelouse impeccable, il est nécessaire de tondre une fois par semaine ou même plus fréquemment en pleine saison. Pour de meilleurs résultats, tondez quand l'herbe est sèche. La tonte s'effectue à un rythme de marche normal, de façon rectiligne, en adoptant la technique de l'aller-retour. La hauteur de coupe la plus basse ne donne pas d'excellents résultats lorsque l'herbe est relativement haute. Pour le meilleur résultat, il est préférable de régler la hauteur de coupe sur l'une des deux positions intermédiaires.

Régulation de la hauteur de coupe (fig. 3)

Votre tondeuse peut être réglée à 4 hauteurs de coupe différentes. Le réglage s'effectue en tirant simultanément les deux boutons situés de chaque côté de la face antérieure du rouleau et en choisissant la hauteur de coupe désirée. Attention!! La position du rouleau la plus basse donne la hauteur de coupe maximum...

Ajustement du cylindre d'auto-affutage (fig. 4&5)

Votre tondeuse est livrée avec un cylindre d'auto-affutage positionné de sorte à vous permettre une coupe parfaite et régulière. De petites traces d'usure sur les lames, dues à des pierres Presents sur votre pelouse disparaîtren rapidement au fur et à mesure de l'utilisation, en effet, le cylindre d'auto-affutage a pour role principal de maintainir les lames helicoidales à un niveau d'affutage idéal. Le réglage du cylindre d'auto-affutage n'est nécessaire qu'après une longue période d'utilisation. Il s'effectue directement en tirant sur les 2 boutons situés entre les roues et le roulaçu de réglage de hauteur de coupe, ajustez à la position souhaïette. L'utilisateur aura tout interet a réduire l'espace entre le cylindre d'autoaffutage et les lames helicoidales lorsque l'herbe est épaissé et drue, et à l'augmenter lorsque l'herbe est fine. N'omettez pas de repousser les 2 boutons d'ajustement avant de réutiliser votre tondeuse, il est judiciaux de contrôler le réglage en plaçant une feuille de papier entre le cylindre d'autoaffutage et les lames afin de s'assurer que le contact entre ces deux pieces existe bien. Ceci vous permettra d'obtenir une finition des plus uniforme et des plus parfaite. PRENEZ GARDE A VOS DOIGTS ET FAITES TOUJOURS ATTENTION DE NE PAS VOUS COUPER OU VOUS BLESSER EN REGLANT LA COUPE DE VOTRE TONDEUSE.

L'entretien

Il importe de maintenir la machine bien propre et de la nettoyer chaque fois que vous l'utilisez. L'herbe collée sur les lames gêne la coupe.

Il est nécessaire de graisser sans ménagement les bords coupants des lames ainsi que toutes les autres pièces en mouvement telles que les roues, les boutons de réglage... Rangez votre tondeuse dans un endroit sec pendant l'hiver.

Les menues réparations peuvent être assurées par le contrôle de la machine. En outre, si vous avez besoin d'une assistance plus poussée, n'hésitez pas à contacter le détaillant ou le service après-vente le plus proche de chez vous.

L'utilisation de pièces détachées autres que celles d'origine entraînerait automatiquement l'annulation de la prise en garantie d'une éventuelle panne.

Bac à herbe (fig. 6)

L'utilisation d'un bac à herbe vous permettra d'améliorer la finition de la coupe. Cependant, veillez à utiliser ce bac quand le temps est sec.

40 cm. maibreedte

Poids brut / volume	9,5 kg / 0,05 m³
Poids net	8,8 kg
Largeur de coupe	400 mm
Hauteur de coupe, 4 positions	12 - 38 mm
Nombre de coupe / mètre	36
Cylindre de coupe - 5 lames	Diamètre 150 mm

Carter de protection Plaque d'acier Les roues Polypropylène Pignons Résine fibre de verre Cadre Acier trempé double épaisseur Brancard Tube en acier trempé avec poignée plastique Revêtement Peinture isolante sur toutes les pièces métalliques Bac à herbe Option

Technisch data	40 cms
Gewicht / volume	9,5 kg / 0,05 m³
Nettogewicht	8,8 kg
Maaibreedte	400 mm
Maaihoogte, 4 pos.	12 - 38 mm
S Denmark / m	36
Messenkooi, 5 messen	Diameter 150 mm
