Caractéristiques techniques	Thermostat numérique avec écran LCD, programmation hebdomadaire, compatibilité avec systèmes de chauffage central et électrique.
Utilisation	Facilité d'installation et d'utilisation avec des options de réglage de température manuelle et programmée.
Maintenance et réparation	Vérification régulière des connexions électriques, nettoyage de l'écran et des boutons pour un fonctionnement optimal.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité électrique en vigueur.
Informations générales	Garantie de 2 ans, assistance technique disponible, compatible avec la plupart des systèmes de chauffage.

FOIRE AUX QUESTIONS - DecoTermo Orbis

Comment réinitialiser mon thermostat Orbis DecoTermo ?

Pour réinitialiser votre thermostat, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes. L'écran clignotera pour indiquer que la réinitialisation est réussie.

Pourquoi mon thermostat n'affiche-t-il pas la température ?

Vérifiez d'abord que le thermostat est bien alimenté. Si l'écran est noir, vérifiez les piles ou la connexion électrique. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment changer la température de consigne sur le thermostat Orbis DecoTermo ?

Pour changer la température de consigne, appuyez sur le bouton 'Haut' ou 'Bas' jusqu'à atteindre la température désirée. L'écran affichera la nouvelle température de consigne.

Mon thermostat ne se connecte pas au Wi-Fi, que faire ?

Assurez-vous que le mot de passe Wi-Fi que vous avez entré est correct et que votre réseau est opérationnel. Redémarrez votre routeur et essayez de reconnecter le thermostat. Si le problème persiste, consultez le mode d'emploi pour des instructions supplémentaires.

Comment puis-je changer les réglages de programmation ?

Accédez au menu de programmation en appuyant sur le bouton 'Menu', puis sélectionnez 'Programmation'. Suivez les instructions à l'écran pour ajuster les horaires et les températures souhaitées.

Que faire si le thermostat affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. La plupart des erreurs peuvent être résolues en vérifiant les connexions et en redémarrant l'appareil.

Comment nettoyer mon thermostat Orbis DecoTermo ?

Utilisez un chiffon doux et sec pour nettoyer l'écran et le boîtier. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Le thermostat ne réagit pas aux commandes, que faire ?

Vérifiez si l'appareil est sous tension. Si oui, essayez de retirer les piles, puis de les remettre en place. Si le problème persiste, une réinitialisation de l'appareil peut être nécessaire.

MODE D'EMPLOI DecoTermo Orbis

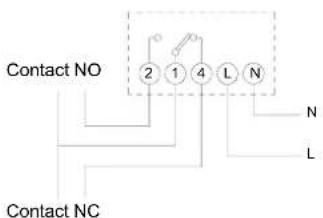

Cet élément est concu pour être installé dans un boilier à encastrer de type universel ou dans un boilier de surface. Connecter selon fig.:

RECOMMANDATIONS

L'installation doit être réalisée par un Installateur/agréé.

Ne pas installer a proximate de charges inductives (moteurs, transformateurs...). Il convient de prévoir une ligne séparée pour l'alimentation... (si besoin équipée d'un filtre réseau).

RESET

Lors de l' étape reset, l'équipement recupère la的最后一 configuration valide avant de couper l'alimentation: heures et date, configuration des paramêtres. Les programmes de configuration indépendamment de la durée pendant laquelle l'appareil reste débranché seront correctement sauvégardés. L'heure et la date resteront enregistrées pendant environ 24 heures sans avoir besoin d'aucun type d'alimentation. Àpres un laps de temps supérieur à 24 heures, l'appareil part du 1er janvier 2006 à 00h00. La réinitialisation se fait en appuyant simultanément sur les 4 touches pendant plus de 3 secondes. La configuration par défaut après une réinitialisation est la suivante:

• Langue: espagnol.
  Heure:00h00 (mode horaire 24h).
• Date: 01/01/2006 - dimanche (hiver).
• Eté : dernier dimanche de mars à 2h00.
  Hiver: dernier dimanche d'octobre à 3h00
• La température de référence sélectionnée par défaut est CONFORT (22^)
• Correction de sonde de Temp.: ± 0.5°C.

FONCTIONNEMENT

Les informations suivantes s'affichent à l'écran :

Jour de la semaine.
Heure et date complete.
- Température ambiente.
- Température de référence et symbole correspondant à la période actuelle (confort, économique, hors-gel/securité).

La programmation est basée sur les menus et sous-menus. Les données à programmer s'affichent en clignotant.

• Ecran principal: le thermostat affiche la date actuelle et utilise la temperature de reférence sélectionner. Cette temperature peut être modifiée en appuyant sur.
  V: Allez dans le menu RELOJ, validez un changement en modifiant et/ou selectionnant les temperatures de reférence pour comport, economie et horsgel / sécurité.
  Remonter dans le menu / Augmente la donnée qui clignote. Si on maintainé la touche appuyée...la vitesse d'augmentation passée à 5 unités par seconde.
  : Descendre dans le menu / Diminue la donnée qui cligne. Si on maintainant la touche appuyee...la vitesse de diminution passé a 5 unités par seconde.
  C: Revient à l'option précédente et affiche à l'écran les différentes températures. À partir de l'écran principal, à chaque pulsation apparait sequentially:
• CONFORT et sa température réference. Pour modifier la température appuyer sur . Le mot CONFORT apparait. Àpès 3 secondes sans avoir appuyé sur aucune touche, il revient en mode automatique.
• AHORRO (Economie) et sa température réference. Pour modifier la température appuyer sur ▲▼. Le mot ÉCONOMIE apparait. Àpès 3 secondes sans avoir appuyé sur aucune touche, il revient en mode automatique.

HORS-GEL/SECURITE et ses température de reference (2^ en mode chauffage et 55^ en mode air conditionné). Ces températures ne peuvent être modifiées. Le mot HORS-GEL ou SECURITE apparaissent en fonction de la charge sélectionnée. Àpres 3 secondes sans avoir appuyé sur aucune touche, il revient en mode automatique.

MENURELOJ

C'est le menu permettant de regler l'heure de l'appareil. Les variables à configurer sont (dans cet ordre): Année, mois, jour, jour de la période, heures, minute. En validant la MINTE, on passée automatiquement au MENU PRINCIPAL, l'heure et la date sont alors sauvégardées sur l'horloge externe.

SELECTION DE LA LANGUAGE

C'est le menu grâce auquel on détermine la langue de l'appareil, on peut désiré entre: espagnol, anglais ou portugais.

MENUDES RÉGLAGES

C'est le menu grâce auquel on accede aux fonctions les plus complexes de l'appareil comme: configuration de sonde de température, configuration des changements de saisson hiver-été, configuration du type de charge, configuration du mode d'extinction de l'appareil.

• Sous-menu SONDA: Permet d'établir la correction à appliquer à la mesure de la sonde. Initialement, il n'existe pas de correction (0.0^) , mais celle-ci peut être corrigeé à volonte.

• Sous-menu CARGA: Permet de fixer la charge sur laquelle agira l'apparil, en permettant de fonctionner en mode chaudiage ou air conditionné.

• En mode CALEFACCION (chauffage), le symbole "flamme" s/allumera, lorsque la température ambiente est inférieure à la température de reference.

• En mode AIRE ACONDID. (Air conditionné), le symbole “GEL” s/allumera, lorsque la température ambiente est supérieure à la température d'ordre.

• Sous-menu SAISON: Permet la configuration des changements de saison, on peut désirer entre:

• Automatique: il passée à l'heure d'étaè à 2h00 le dernier dimanche de mars et à l'heure d'hiver à 3h00 le dernier dimanche d'octobre.

• Manuel: permet de déterminer des dates et heures précises pour chaque changement.

• Désactivé: n'effectue pas les changements horsaires de saison.

• Sous-menu ESTADO (Etat): Permet de laisser l'appareil sans programmation de temperature.

ON: OUI, la programmation hora de température s'executera
- NUM DIA (Nbr. Jours): NON, la programmation horaire de température ne s'executera pas pendant le nombre de jours programmés, de 1 à 31 jours (par exemple: la période des vacances).
OFF: NON, la programmation hora de temperature ne s'executera pas.

• Sous-menu CONTRASTE: Permet de sélectionner le niveau de luminosité (Haut/bas) de l'affichage.
• Sous-menus VERSION: Il permet de voir rapidement, la version du firmware de l'apparèil. De type: TRM V1.02.

CHARACTERISTIQUES TECHNIQUES

Tension d'alimentation: 230 V~

Tolerance de l'alimentation: ± 10%

Fréquence

50

Pouvoir derupture: 8 (2) A/250 V ca

Consummation propre: Maximum 16,5 VA capacitifs (1,4 W).

Temp.Hors-gel: 2^

Temp. de fonctionnement: de 0^ a +40^

Precision de fonctionnement:

Precision de température: ± 0,5 °C

Type de protection:

Classe de protection:

Directives:

≤ ± 1 s/24 h à 23 °C par cristal quartz

IP 20 selon EN 60529

II selon EN 60335 entiement monté

2002/95/EC (RoHS) 73/23/CEE et

93/68/CEE (Securite Electrique)

89/336/CEE et 92/31/CEE (CEM)

CE

Marquage:

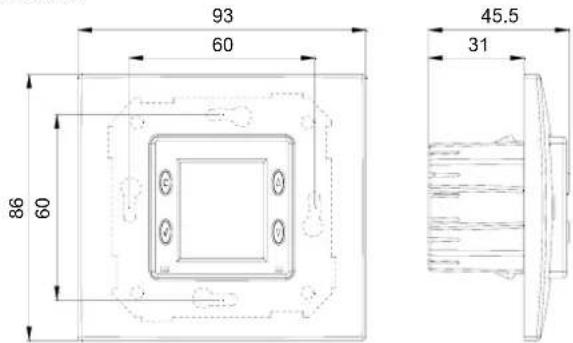

DIMENSIONES

01/11.2013

A016.35.53588

ORBIS TECNOLOGIA ELECTRICA, S.A.

Lerida, 61 E-28020 MADRID
