Via - Thermostat Orbis - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance programmable (chronothermostat)
Marque	Orbis
Modèle	Via
Alimentation	2 piles alcalines LR03 (AAA) 1,5 V
Dimensions (L x H x P)	126,7 x 84,5 x 27,6 mm
Poids (estimé)	Environ 200 g
Plage de régulation de température	+5 °C à +35 °C
Précision de mesure	±0,5 °C
Résolution de mesure	0,1 °C
Programmes	8 programmes indépendants (1 par jour + programme hebdomadaire 1-7)
Niveaux de température	Confort (réglable +15 °C à +35 °C) et Économie (réglable +5 °C à +25 °C)
Période minimale entre niveaux	60 minutes
Température antigel	4 °C fixe
Type de régulation	ON-OFF avec hystérésis de 0,2 °C
Changement automatique heure été/hiver	Oui (dernier dimanche mars et octobre)
Blocage clavier	Oui (maintenir 3 secondes sur une commande latérale)
Connexion contrôleur téléphonique	Oui (borne spécifique)
Pouvoir de rupture	5 (1) A / 250 V~
Degré de protection	IP40
Classe de protection	II (montage correct)
Température de fonctionnement	0 °C à +50 °C
Température de stockage	-10 °C à +60 °C
Remplacement piles	2 piles AAA, durée environ 1 an, 10 minutes pour changer sans perdre les programmes
Réinitialisation	Bouton RESET avec pointe de stylo
Installation	Montage mural ou sur boîtier, par installateur agréé

FOIRE AUX QUESTIONS - Via Orbis

Comment régler l'heure et la date ?

Placez le sélecteur sur TIME. Les chiffres de l'année clignotent. Utilisez les touches ▲ et ▼ pour sélectionner l'année, validez avec OK. Répétez pour le mois, le jour, le jour de la semaine, l'heure et les minutes. Validez les minutes avec OK pour enregistrer.

Comment modifier les températures Confort et Économie ?

Utilisez les commandes latérales : la supérieure pour la température Confort (réglable de +15 °C à +35 °C) et l'inférieure pour la température Économie (réglable de +5 °C à +25 °C). Maintenez enfoncée pour un réglage rapide.

Comment programmer le thermostat pour différents horaires ?

Mettez le sélecteur inférieur sur PROG et le sélecteur supérieur sur le jour souhaité (ou 1-7 pour tous les jours). Le chronogramme clignote sur 24h. Utilisez les boutons ▲ et ▼ pour avancer heure par heure et assigner la température (Confort ou Économie) à chaque heure. Appuyez sur OK pour valider la journée.

Comment passer du mode chauffage au mode climatisation ?

Assurez-vous que le sélecteur est sur START. Appuyez sur la touche OK pendant plus de 4 secondes. L'écran affiche HEAT (chauffage). Utilisez ▲ ou ▼ pour passer à COLD (air climatisé) et validez avec OK.

Comment bloquer ou débloquer le clavier ?

Maintenez enfoncée l'une des commandes latérales de réglage de température pendant 3 secondes. L'icône de cadenas fermé apparaît à l'écran pour indiquer le blocage. Répétez l'opération pour débloquer.

Que faire si l'écran reste blanc ou affiche des données illisibles ?

Vérifiez d'abord l'état et la bonne insertion des piles. Si le problème persiste, introduisez la pointe d'un stylo dans le trou RESET pour réinitialiser l'appareil. Attention, cela efface les réglages de date, heure et températures.

Comment remplacer les piles sans perdre les réglages ?

Placez le sélecteur sur OFF avant de remplacer les piles. Vous disposez de 10 minutes pour changer les deux piles alcalines LR03 (AAA) sans perdre les données de température régulée, date et heure. Les programmes sont conservés même si le délai est dépassé.

Comment réinitialiser le thermostat aux paramètres d'usine ?

Appuyez sur le bouton RESET avec la pointe d'un stylo ou un objet similaire. L'appareil perdra les données de date, heure et températures réglées, mais les programmes prédéfinis seront restaurés.

Le thermostat a-t-il une fonction antigel ?

Oui, une température antigel fixe à 4 °C est intégrée. Si la température ambiante descend en dessous de ce seuil, le chauffage s'allume automatiquement, même en mode OFF, pour éviter le gel.

Puis-je connecter un contrôleur téléphonique ?

Oui, le thermostat dispose d'une borne spécifique pour connecter un contrôleur téléphonique. Lorsque le contrôleur ferme son circuit, l'appareil passe en mode OFF et affiche 'off' en clignotant. Il reprend le mode sélectionné lorsque le circuit est ouvert.

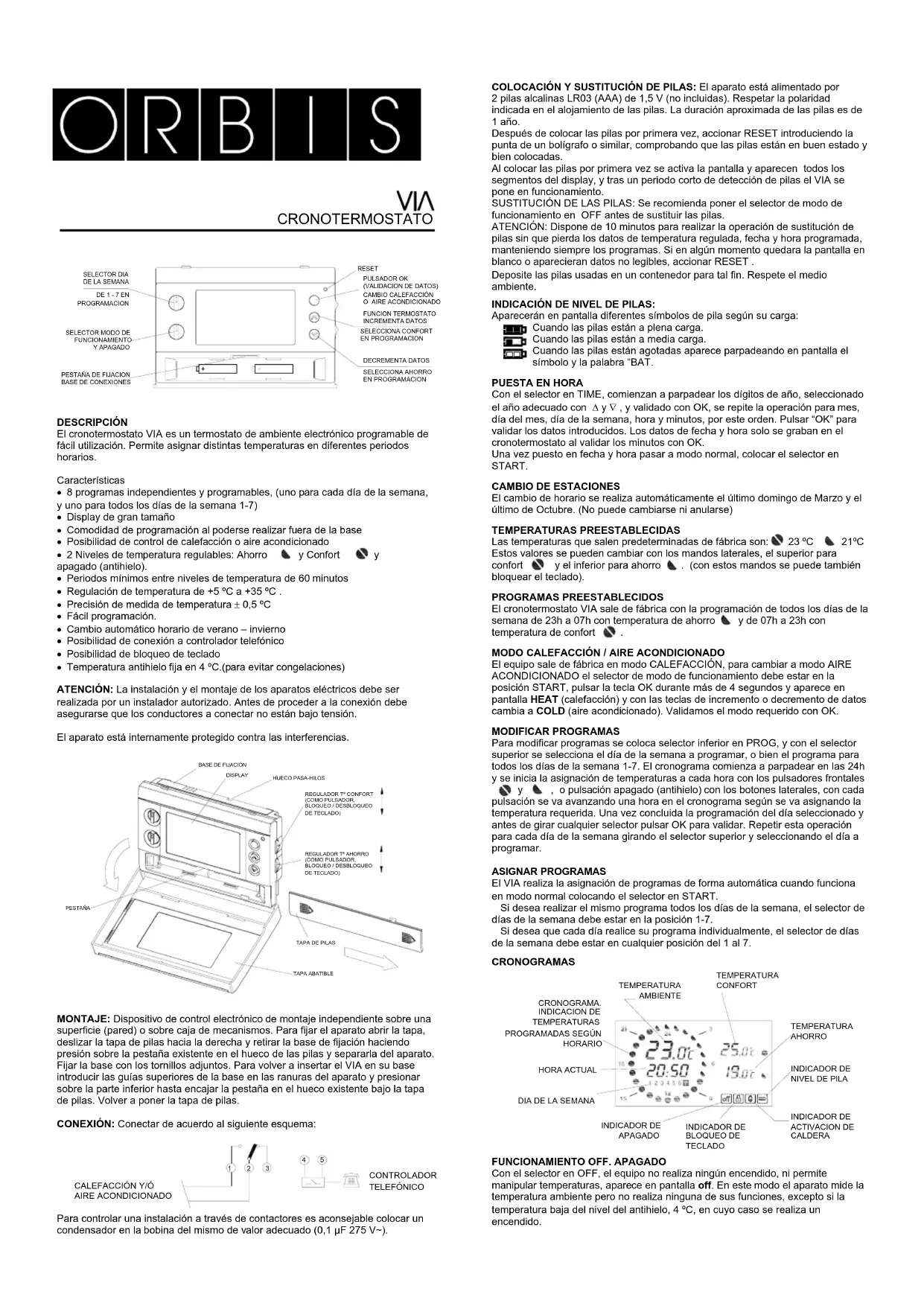

MODE D'EMPLOI Via Orbis

Le chronothermostat VIA est un thermostat d'ambiance électronique programmable facile à utiliser. Il permet d'assigner différentes températures pendant différents intervalles horaires.

Caractéristiques

• 8 programmes indépendants et programmables, (un pour chaque jour de la semaine, et un pour tous les jours de la semaine 1-7).
• Écran de grande taille.
• Commodité de programmation puisqu'elle peut être réalisée hors de la base.
• Possibilité de contrôle du chauffage ou de l'air climatisé.
• 2 niveaux de température réglables : Économie et Confort
• Périodes minimales entre les niveaux de température de 60 minutes.
• Possibilité de blocage de la régulation de la température.
• Régulation de la température de +5 °C à +35 °C.
• Précision de mesure de température: ± 0,5 °C
• Possibilité d'extinction manuelle.
• Programmation facile
• Changement automatique heure d'été – hiver.
• Possibilité de connexion à un contrôleur téléphonique.
• Possibilité de blocage du clavier.
• Température antigel fixe à 4 °C (pour éviter des congélations).

ATTENTION: l'installation et le montage des appareils électriques doivent être réalisés par un installateur agréé. Avant de procéder à la connexion, vous devez vous assurer que les conducteurs à connecter ne sont pas sous tension.

L'appareil est internement protégé contre les interférences.

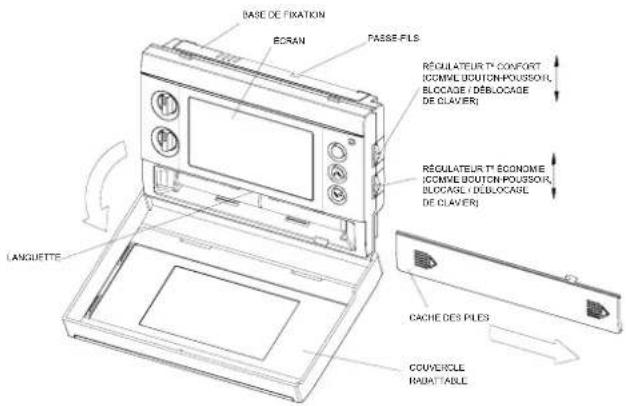

BASE DE FIXATION ECRAN PASSE-FILS RÉGulateur TI CONFORT ICONNE BOUTON-POUSSON, BLOCAGE (DEBLOCAGE DE CLAYER) RÉGulateur TI ÉCONOME ICONNE BOUTON-POUSSON, BLOCAGE (DEBLOCAGE DE CLAYER) L'ANQUETTE CACHE DES PILES COUVERCLE HAUSTABLE

MONTAGE: dispositif de contrôle électronique à montage indépendant sur une surface (mur) ou sur un boîtier de mécanismes. Pour fixer l'appareil, ouvrez le couvercle, faites glisser le cache des piles vers la droite, retirez la base de fixation en appuyant sur la languette qui se trouve sur l'emplacement des piles, puis séparez-la de l'appareil. Fixez la base avec les vis fournies. Pour insérer à nouveau le VIA sur sa base, introduisez les guides supérieurs de la base dans les rainures de l'appareil, puis appuyez sur la partie inférieure jusqu'à emboîter la languette dans le creux qui se trouve sous le cache des piles. Remettez le cache des piles.

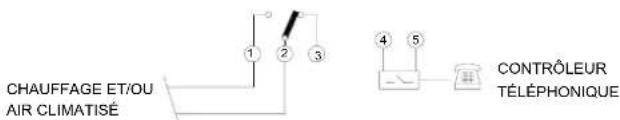

CONNEXION : connectez conformément au schéma suivant:

CHAUFFAGE ET/OU AIR CLIMATISÉ 1 2 3 4 5 CONTRÔLEUR TÉLÉPHONIQUE

Pour contrôler une installation au moyen de contacteurs, il est conseillé de placer un condensateur dans la bobine de celui-ci de valeur adéquate (0,1 μF 275 V\~).

MISE EN PLACE ET REMPLACEMENT DES PILES: l'appareil est alimenté par 2 piles alcalines LR03 (AAA) de 1,5 V (non fournies). Respectez la polarité indiquée dans l'emplacement des pilas. La durée approximative des piles est de 1 an. Il est recommandé de mettre le sélecteur de mode de fonctionnement sur off avant de remplacer les piles.

ATTENTION : vous disposez de 10 minutes pour réaliser l'opération de remplacement des piles sans perdre les données de température régulée, date et heure programmées; les programmes sont toujours maintenus. Si à un moment donné, l'écran reste en blanc ou des données illisibles s'affichent, actionnez la RÉINITIALISATION en introduisant la pointe d'un stylo ou objet similaire, après vous être assuré que las piles sont en bon état et bien mises en place. Déposez les piles usées dans un conteneur prévu à cette fin. Respectez l'environnement.

Lorsque vous mettez les piles pour la première fois, l'écran s'active et tous les segments de celui-ci apparaissent et, après une courte période de détection des piles, le VIA se met en marche.

Lorsque les piles sont totalement chargées, l'écran affiche le symbole de pile. Lorsque les piles sont à mi-charge, l'écran affiche le symbole de pile. Lorsque les piles sont épuisées, l'écran affiche de façon intermittente le symbole et le reste de l'écran apparaît en blanc.

MISE À L'HEURE

Avec le sélecteur sur TIME, les chiffres de l'année se mettent à clignoter. Sélectionnez l'année adéquate avec et V, puis validez avec OK. Répétez l'opération pour le mois, le jour du mois, le jour de la semaine, l'heure et les minutes, dans cet ordre. Appuyez sur «OK» pour valider les données introduites. Les données de date et d'heure ne sont enregistrées dans le chronothermostat que lorsque vous validez les minutes avec OK.

Une fois la date et l'heure réglées, passez au mode normal et mettez le sélecteur sur START.

CHANGEMENT DE SAISONS

Le changement d'heure se réalise automatiquement le dernier dimanche de mars et le dernier dimanche d'octobre (il ne peut être ni changé ni annulé).

TEMPÉRATURES PRÉDÉFINIES

Les températures qui sont prédéfinies en usine sont: 23 °C 21°C Ces valeurs peuvent être changées avec les commandes latérales, la supérieure pour confort et l'inférieure pour économie (avec ces commandes, vous pouvez également bloquer le clavier).

PROGRAMMES PRÉDÉFINIS

Le chronothermostat VIA sort de l'usine avec la programmation de tous les jours de la semaine de 23h à 07h avec la température d'économie et de 07h à 23h avec la température de confort.

MODE CHAUFFAGE / AIR CLIMATISÉ

L'équipement sort de l'usine en mode CHAUFFAGE. Pour changer au mode AIR CLIMATISÉ, le sélecteur de mode de fonctionnement doit être sur la position START. Appuyez sur la touche OK pendant plus de 4 secondes, l'écran affiche HEAT (chauffage). Avec les touches d'augmentation ou diminution des données, changez à COLD (air climatisé). Validez le mode requis avec OK.

MODIFIER LES PROGRAMMES

Pour modifier les programmes, mettez le sélecteur inférieur sur PROG et, avec le sélecteur supérieur, sélectionnez le jour de la semaine à programmer, ou bien le programme pour tous les jours de la semaine 1-7. Le chronogramme commence à clignoter sur 24h et l'assignation des températures commence à chaque heure avec les boutons-poussoirs frontaux.

et , avec chaque pulsation, vous avancez une heure dans le chronogramme lorsque vous assignez la température requise. Une fois la programmation du jour sélectionné terminée et avant de tourner tout sélecteur, appuyez sur OK pour valider. Répétez cette opération pour chaque jour de la semaine en tournant le sélecteur supérieur et en sélectionnant le jour à programmer.

ASSIGNER LES PROGRAMMES

Le VIA réalise l'assignation de programmes de façon automatique lorsqu'il fonctionne en mode normal en mettant le sélecteur sur START.

Si vous souhaitez réaliser le même programme tous les jours de la semaine, le sélecteur de jours de la semaine doit être sur la position 1-7.

Si vous souhaitez que chaque jour réalise son programme individuellement, le sélecteur des jours de la semaine doit être sur n'importe quelle position de 1 à 7.

CHRONOGRAMMES

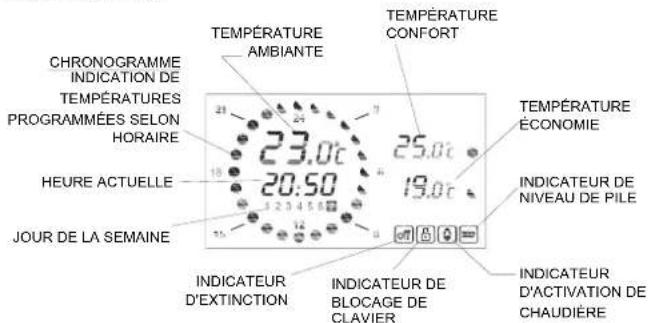

CHRONOGRAMME INDICATION DE TEMPÉRATURES PROGRAMMÉES SELON HORAIRE 23.0t 25.0t 20:50 19.0t INDICATEUR D'EXTINCTION INDICATEUR DE BLOCAGE DE CLAVIER INDICATEUR D'ACTIVATION DE CHAUDIÈRE JOUR DE LA SEMAINE TEMPÉRATURE AMBIANTE TEMPÉRATURE CONFORT TEMPÉRATURE ÉCONOMIE

FONCTIONNEMENT OFF. EXTINCTION

Avec le sélecteur sur OFF, l'équipement ne réalise aucun allumage, ni permet de manipuler les températures. L'écran affiche off. Dans ce mode, l'appareil mesure la température ambiante mais ne réalise aucune de ses fonctions, sauf si la température descend en dessous du niveau de l'antigel, 4 °C, cas dans lequel un allumage se produit.

Si dans le mode «START» vous appuyez sur la touche de réglage de la température de Confort pendant plus de 4 secondes, l'équipement entre en fonctionnement THERMOSTAT (sans horloge) en contrôlant toujours la température de Confort. Pour sortir de ce mode, appuyez à nouveau pendant plus de 4 secondes sur la touche de réglage de la température de Confort.

RÉINITIALISATION

Si vous souhaitez réinitialiser le chronothermostat VIA, appuyez sur RESET. L'appareil perdra les données de date, heure et températures réglées.

BLOCAGE DU CLAVIER

Afin d'éviter des manipulations non souhaitées, vous pouvez bloquer le clavier dans n'importe quel mode de fonctionnement. Pour ce faire, maintenez enfoncée sans la bouger n'importe quelle commande latérale de réglage de la température pendant 3 secondes, l'écran affiche l'indicateur de blocage (cadenas fermé). Pour débloquer le clavier, réalisez la même opération et l'indicateur de blocage disparaît.

Lorsque le clavier est bloqué, l'écran affiche

CONTRÔLE TÉLÉPHONIQUE

L'appareil dispose d'une connexion spécifique pour connecter un contrôleur téléphonique. Lorsque le contrôleur ferme son circuit, le VIA passe au mode OFF et l'écran affiche off de façon intermittente, tout en retournant au mode où se trouve le sélecteur lorsque le contact du contrôleur est ouvert. Lorsque le contrôleur téléphonique a son circuit fermé, le VIA ne peut pas être programmé.

CARACTÉRISTIQUES TECHNIQUES

Alimentation: 2 piles LR03/AAA de1,5 V Pouvoir de rupture: 5 (1) A /250 V\~

Durée des piles: Environ 1 an

Type d'action: 1B, 1S, 1T y 1U

Programmes admis:

Temps minimaux programmables: 60 minutes

Précision de mesure de température: +0,5 °C

Résolution de mesure de température : 0,1 °C

Mesure et régulation de T°: De 5 °C à 35 °C

réglable de 0,5 °CEconomie de +5 °C à +25 °C
Confort	de	+15	°C	à	+35	°C
Antigel		4	°C

Type de régulation de T°: ON-OFF avec hystérèse de 0,2 °C

Précision de marche: ±1,2 s /24 h a 23 °C

Mise à jour température: Toutes les 60 secondes

Mise à jour relais de sortie: Toutes les 60 secondes

Temps pour changer piles: 10 minutes

Température de fonctionnement: De 0 °C à +50 °C

T° de transport et de stockage De -10 °C à +60 °C

Degré de protection: IP40 selon EN 60529

Classe de protection: II dans un montage correct

Situation de pollution: 2

Tension transitoire d'impulsion 2,5 kV

Température pour l'essai bille 80 °C pour 21.2.5

Classe et structure du logiciel Classe A

Connexion Borne à trou pour conducteurs à section maximale 1,5 mm²

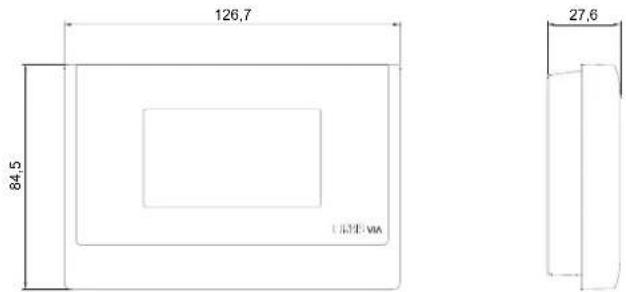

DIMENSIONS

126,7 84,5 27,6

11.5 30 26 17 4 11 26 30

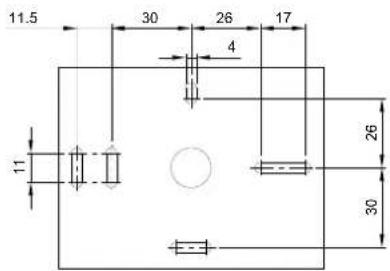

COTES DE MONTAGE

07/03.2013

A016.73.53434
