Orbis CLIMA MLW - Thermostat

CLIMA MLW - Thermostat Orbis - Notice d'utilisation et mode d'emploi gratuit

Retrouvez gratuitement la notice de l'appareil CLIMA MLW Orbis au format PDF.

Français FR Télécharger 💬 Question IA 10 questions ⚙️ Specs
📄

Document temporairement indisponible

La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.

Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Marque Orbis
Modèle CLIMA MLW
Type de produit Thermostat unipolaire mécanique
Utilisation Régulation automatique du chauffage et de la climatisation
Plage de régulation +5 °C à +30 °C
Différentiel 1,5 °C ± 0,5 °C
Gradient thermique 1 °C / 15 mm
Élément sensible Membrane d'expansion de vapeur
Classe électrique Classe 1
Indice de protection IP20
Type d'action 1B
Alimentation Aucune externe (contact sec)
Contacts NA (normalement ouvert) et NC (normalement fermé) - 16(2,5) A 250 V~
Fixation Boîtier encastré universel Ø 60 mm
Hauteur d'installation recommandée Environ 1,5 m du sol
Réglage Par bouton rotatif
Limitation de plage Possible en retirant le bouton et en ajustant une butée
Entretien Nettoyer avec un chiffon doux et sec
Sécurité Installer par un professionnel, couper l'alimentation avant installation, ne pas utiliser si endommagé
Normes Directives 73/23/CEE, 93/68/CEE, 89/336/CEE, CEI-EN 60730-2-9

FOIRE AUX QUESTIONS - CLIMA MLW Orbis

Comment installer le thermostat CLIMA MLW ?
L'installation doit être réalisée par une personne compétente. Coupez l'alimentation électrique avant de commencer. Utilisez un boîtier encastré de 60 mm de diamètre à environ 1,5 m du sol. Connectez les fils selon le schéma électrique figurant sur le couvercle, en respectant les contacts NA et NC. Fixez la base, puis replacez le couvercle et le bouton de commande.
Quelle est la plage de température réglable ?
La plage de régulation est de +5 °C à +30 °C. Le différentiel est de 1,5 °C ± 0,5 °C pour éviter les cycles trop fréquents.
Comment régler la température souhaitée ?
Tournez simplement le bouton de commande rotatif pour sélectionner la température désirée. La valeur est indiquée sur le cadran autour du bouton.
Que faire si le thermostat ne fonctionne pas ?
Vérifiez d'abord que l'alimentation est coupée lors de l'installation. Assurez-vous que les connexions électriques sont correctes et que le contact de terre est bien raccordé. Si l'appareil est endommagé, ne l'utilisez pas et faites-le vérifier par un professionnel.
Où placer le thermostat dans la pièce ?
Placez le thermostat à environ 1,5 m du sol, dans un endroit représentant la température moyenne de la pièce. Évitez la proximité des portes, fenêtres, sources de chaleur (radiateurs, soleil direct) ou des zones trop aérées.
Comment nettoyer le thermostat ?
Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez pas de produits abrasifs, de solvants ou de nettoyants liquides. Ne plongez jamais l'appareil dans l'eau.
Quels types de systèmes de chauffage ou de climatisation peut-il commander ?
Ce thermostat convient pour le réglage automatique de divers systèmes de chauffage et climatisation dans les chambres, hôtels, écoles, bureaux, ateliers, etc. Il fonctionne avec des contacts secs NA/NC pour commander des vannes, des chaudières, des pompes à chaleur, etc.
Est-ce que le thermostat nécessite une alimentation électrique ?
Non, le CLIMA MLW est un thermostat mécanique sans alimentation externe. Il fonctionne via un contact sec (NA/NC) qui commute un circuit électrique. Aucune pile ni câble d'alimentation n'est nécessaire.
Comment limiter la plage de réglage ?
Pour limiter la plage de température, coupez d'abord l'alimentation. Retirez le bouton de commande en le tirant. Sur l'axe, vous trouverez une butée réglable : tournez-la pour définir les limites haute et basse souhaitées. Remettez le bouton en place.
Quelles sont les normes de sécurité applicables ?
Le thermostat est conforme aux directives européennes BT 73/23/CEE et EMC 89/336/CEE, ainsi qu'à la norme CEI-EN 60730-2-9 pour les dispositifs électriques automatiques de commande à usage domestique. Il est de classe 1 (mise à la terre) et possède une protection IP20.

Questions des utilisateurs sur CLIMA MLW Orbis

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Thermostat au format PDF gratuitement ! Retrouvez votre notice CLIMA MLW - Orbis et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CLIMA MLW de la marque Orbis.

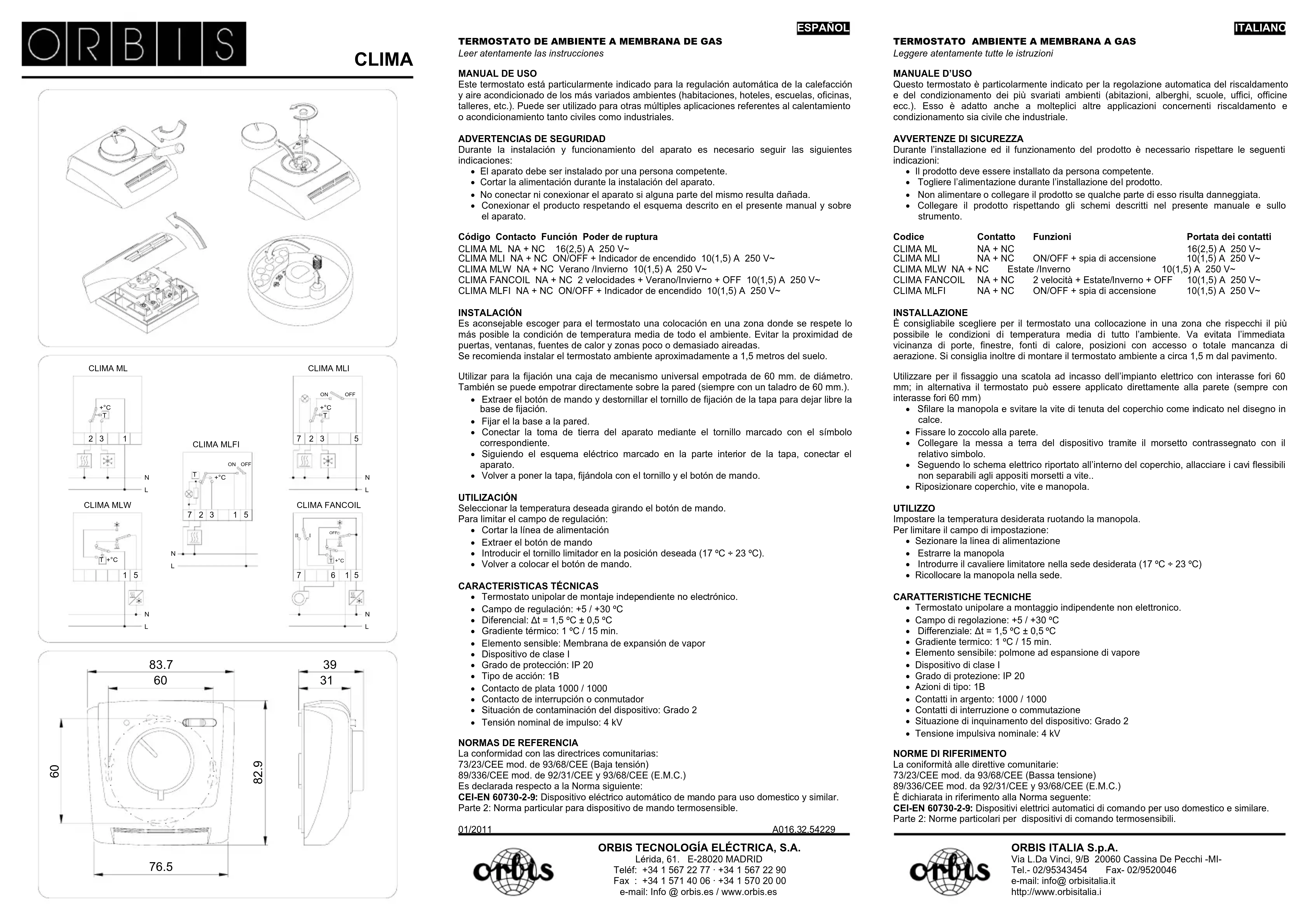

MODE D'EMPLOI CLIMA MLW Orbis
