Mirus - Thermostat Orbis - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Thermostat
Plage de température	5°C à 30°C
Alimentation	230V AC
Type de montage	Montage mural
Fonctionnalités	Programmable, affichage numérique
Utilisation	Contrôle de la température ambiante pour le confort
Maintenance	Nettoyage régulier de l'appareil, vérification des connexions
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité
Informations générales	Compatible avec la plupart des systèmes de chauffage

FOIRE AUX QUESTIONS - Mirus Orbis

Comment réinitialiser mon thermostat Orbis Mirus ?

Pour réinitialiser votre thermostat Orbis Mirus, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi mon thermostat Orbis Mirus ne se connecte-t-il pas au Wi-Fi ?

Vérifiez que votre routeur est allumé et que vous êtes à portée du signal. Assurez-vous également que le mot de passe Wi-Fi est correct et que le thermostat est compatible avec votre réseau.

Comment changer la température de consigne sur mon Orbis Mirus ?

Pour changer la température de consigne, utilisez les boutons + et - situés sur le panneau de commande du thermostat pour ajuster la température souhaitée.

Mon thermostat Orbis Mirus affiche un message d'erreur, que faire ?

Si un message d'erreur apparaît, consultez le manuel de l'utilisateur pour identifier le code d'erreur. Vous pouvez également essayer de réinitialiser l'appareil et de vérifier les connexions.

Comment mettre à jour le firmware de mon thermostat Orbis Mirus ?

Pour mettre à jour le firmware, ouvrez l'application dédiée sur votre smartphone, allez dans les paramètres et recherchez les mises à jour disponibles pour votre thermostat.

Le thermostat Orbis Mirus ne s'allume pas, que faire ?

Vérifiez que le thermostat est bien alimenté en vérifiant les connexions électriques. Si l'appareil ne s'allume toujours pas, essayez de le réinitialiser.

Puis-je contrôler mon Orbis Mirus à distance ?

Oui, vous pouvez contrôler votre thermostat Orbis Mirus à distance via l'application mobile associée, tant que votre thermostat est connecté à Internet.

Comment régler le mode de chauffage/refroidissement sur mon thermostat Orbis Mirus ?

Pour régler le mode de chauffage ou de refroidissement, appuyez sur le bouton Mode sur le panneau de commande jusqu'à ce que le mode souhaité soit sélectionné.

Quels types de systèmes de chauffage sont compatibles avec l'Orbis Mirus ?

Le thermostat Orbis Mirus est compatible avec la plupart des systèmes de chauffage, y compris les chaudières, les radiateurs électriques et les systèmes de chauffage par le sol.

Comment activer la fonction de programmation sur mon thermostat Orbis Mirus ?

Pour activer la fonction de programmation, accédez au menu des paramètres sur l'écran principal et suivez les instructions pour définir votre emploi du temps souhaité.

MODE D'EMPLOI Mirus Orbis

2 batterie alcaline LR6/AA de 1,5 V

Le chronothermostat MIRUS est un thermostat d'ambiance électronique programmable facile à utiliser. Il permet d'assigner différentes températures pendant différents intervalles horaires.

\section*{Caracteristiques générales}

• 7 programmes indépendants et configurable (un pour chaque jour de la période).
• Écran de grande taillie avec rétro-eclairage.
• Commodité de programmation puisque celle-ci peut être réalisée hors de la base
• Contrôle du chauffage.
  -2 niveaux de température régibles: Confort et Économie
• Régulation de la température de +5^ à +35^ .
• Résolution de la mesure de température et régulation 0,1 °C.
• Température antigel fixe à 5^ (pour éviter toute congélation).
• Programmes quotidiens : périodes configurables de 30 minutes.

INSTALLATION

ATTENTION: l'installation et le montage des apparèels électriques doivent être réalisés par un installateur agré.

AVANT DE PROCÉDER À L'INSTALLATION, DECONNECTEZ L'ALIMENTATION. RÉTABLISSEZ L'ALIMENTATION UNÉ FOIS L'ÉQUIPEMENT COMPLÉTEMENT INSTALLÉ.

L'appareil est internement protégé contre les interférences.

MONTAGE

Dispositif de contrôle électronique à montage indépendant sur un mur ou dans un boitier de mécanismes.

Il est recommandé d'installer l'appareil à une hauteur de 1,5 m. Le montage du chronothermostat doit être indépendant afin qu'il n'y ait aucune obstacle et qu'il ne soit pas affecté par d'autres disposifits ou par d'autres sources de chaleur (soleil, radiateurs, fenêtres, etc.).

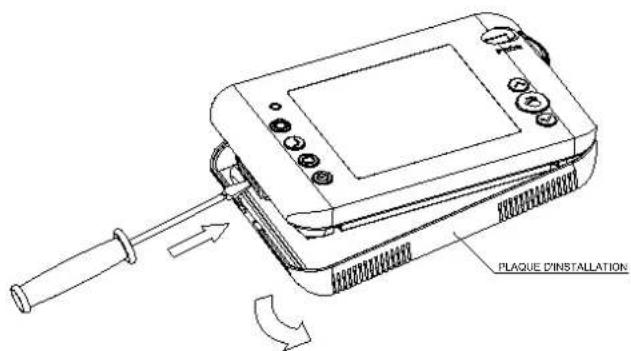

Pour fixer l'appareil au mur ou pour replacer les piles, il faut decrocher la base de fixation du dispositif en appuyant sur la languette qui se trouve sur le cote gauche de l'appareil à l'aide d'un tournevis plat.

Fixez la plaque d'installation sur le mur ou dans un boitier de mecanismes en utilisant les vis fournies.

CONNEXION

Retirez le couvercle des bornes à l'aide d'un tournevis, puis connectez selon le schéma suivant:

Pour contrcler une installation au moyen de contacteurs, il est conseilde placer un condensateur dans la bobine de celui-ci avec valeur adequate (0,1 F275V)

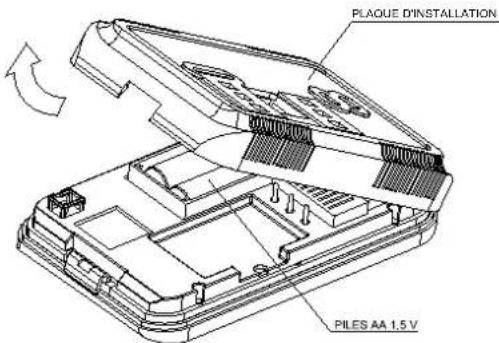

MISE EN PLACE ET REMPLACEMENT DES PILES

L'appareil est allimenté par 2 piles alcalines LR6 (AA) de 1,5V (non fournies). Respectez la polarité indiquée dans l'emplacement des piles. La durée approximative des piles est de 1 an.

Lorsque vous mettez les piles pour la première fois, l'écran s'active et tous les segments de celui-ci apparaissent. Au bout de quelques secondes, le chronothermostat entre en fonctionnement.

Lorsque les pires du MIRUS ont un niveau de charge faible et qu'il faut les replacier, l'écran affiche dans sa partie inférieure le symbole: « Lo »

Pour ne pas perdre la configuration actuelle de l'heure, du jour de la semaine et des valeurs de température, il est conseilée de replacer les piles en environ 15 secondes. La programmation fixe resté always enregistrée.

Déposez les piles usées dans un contèur prévu à cette fin. Respectez l'environnement.

RETRO-ÉCLAIRAGE DE L'ÉCRAN

Lorsque vous appuyez sur n'importe qu'elle touche du MIRUS, un retro-éclairage temporaire s'active, ce qui allume l'écran afin pouvoir le programme commercément.

MISE A L'HEURE

Mettez la roue de programmation sur la position START, puis appuyez sur la touche 念 Le chiffre du jour de la semaine commence a clignoter. Avec la touche ou selectionnez le jour correspondant, puis appuyez a nouveau sur la touche 念 Régétez l'opération pour les heures et les minutes, dans cet ordre. Au bout de 5 secondes, l'appareil passse au mode automatique avec I'heure mise a jour.

FONCTIONNEMENT AUTOMATIQUE (CHRONOTHERMOSTAT)

SI vous mettez la roue de programmation sur la position START, le MIRUS allumera ou etéindra le chauffage selon la programmation du jour actuel. Le CHRONOGRAMME affichera à l'écran cette programmation.

TEMPERATURES DE CONTROL

Les températures prédéfinies en usine sont les suivantes :

Economie J:17°C

Confort 20°C

Pour modifier la valeur de ces températures, appuyez, dans le mode START, sur le bouton correspondant au type de température que vous souhaitez configurer (Confort ou Economie), puis modifier sa valeur avec la touche ou Pour connaître le type et la valeur de la temperature programmée sur le MIRUS à l'heure actuelle, appuyez, dans le mode START, sur la touche ou

PROGRAMMES PREDEFINIS

Le chronothermostat MIRUS sort de l'usine avec la programmation suivante :

Lundi au vendredi :

Economie : de 00:00h à 06:00h, de 09:00h à 12:00h, de 15:00h à 17:00h et de 22:00h à 00:00h.

Confort de 06:00h à 09:00h, de 12:00h à 15:00 et de 17:00h à 22:00h.

Samedi et dimanche:

Econome : de 00:00h à 08:00h et de 22:00h à 00:00h.

Confort : de 08:00h à 22:00h.

MODIFICATION DES PROGRAMMES

Mettez la roue de programmation sur le jour que vous voulez programmer (Ex. Lundi - 1, Mardi - 2...).

Définisse le type de température par périodes horaires de 30 minutes, en commencer à 00:00 heures. Pour définir le type de température à appliquer pour une période houaire, il faut appuyer sur le bouton correspondant à la température可以选择 (Confort : Économie : Éteint : O). Une fois la température définie, vous passerez à la période houaire suivante. À l'aide de la touche ou avancez à travers les périodes horaires en laissant la température qui était déjà assignée.

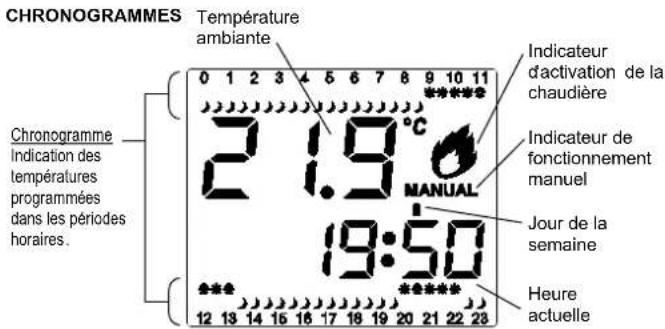

Pour connaître la période horaire en cours de programmation, l'heure de début s'affichera à l'écran et le symbole correspondant à la température de contrôle définie dans le programme en cours de modification clignotera dans le chronogramme.

Si某一un symbole clignotant n'apparait dans le chronogramme, cela signifie que dans la période hora en cours de programmation le chronothermostat restera et eient (le mode antigel restera actif).

Le programme est enregistré lors du passage de la roue à un autre jour ou à la position START.

Si, lors de la programmation, vous restez plus de 1 minute sans appuyer sur aucune touche, l'écran affiche « Err » et le relais se déconnecté, jusqu'à ce que vous appuyiez à nouveau sur n'importe qu'elle touche pour continuer la programmation.

L'appareil étant dans le mode normal, appuyez sur la touche pour que le chronothermostat fonctionne comme un thermostat normal, sans programmation hora, en ne tenant compte que de la temperature. Pour selectionner la temperature, il suffit d'appuyer sur la touche ou jusqu'à obtenir la temperatureSOCHUE. L'equipeement commencera a fonctionner comme un thermostat 10 secondes après la derniere modification de temperature et l'écran affichera la temperature ambiente et le mot MANUAL (MANUEL).

Pour revenir au mode chronothermostat, appuyez à nouveau sur la touche

Dans ce mode, vous pouvez modifier manuellement la température correspondant aux périodes horaires consécutives avec la même température de contrôle. Une fois que le programme a changé de type de température de contrôle, il revient au programme établi.

Pour sélectionner ce mode, appuyez, dans le mode START, sur la touche ou et la température de contrôle de la période horaire en cours s'affichera. Si vous appuyez à nouveau sur la touche ou « vous modifiez de façon manuelle la valeur de la température de contrôle pour les périodes horaires qui sont consécutives, en passant au mode MANUAL TEMPORAL (MANUEL TEMPORAIRE).

Dans le chronogramme, les symboles de température de contrôle disparaisent pendant le temps ou le mode MANUAL TEMPORAL (MANUEL TEMPORAIRE) est activé, l'écran affchant de façon intermittente le mot MANUAL (MANUEL).

Pour soit de ce mode avant qu'il ne termine, tourné la roue de programmation du mode START vers un autre mode, puis revenez sur la position START ou appuyez deux fois sur la touche

Exemple :

Vousouhaitezmodifarmaterelatemperaturedecontroleprogrammeea 22^ ,leMIRUSétantprogramme aveclesparametressuivants:

• Températures de contrôle en Économie (J) à 17 °C et en Confort (O) à 20 °C.

• C'est mardi et il est 18:24 heures.
  La programmation pour ce jour est la suivante :

• Economie : de 00:00h à 09:00h, de 13:30h à 20:00 et de 22:30h à 00:00h.

• Confort : De 09:00h à 13:30h et de 20:00h à 22:30h.

Pour ce faire, vous doivent appuyer, dans le mode START, sur la touche ou La temporature de contrôle de la période horsaire en cours s'affichera. Appuyez a nouveau sur la touche ou, puis modifie la valeur de la temperature au 22^ . À partir de ce moment, le MIRUS regulera l'allumage ou l'extinction du chauffage jusqu'à atteindre les 22^ pendant le temps durant lequel la temperature de contrôle a été programmée de façon consécutive (celle qui a été modifiée) jusqu'à arriver à 20:00 heures, moment où la programmation change le mode de temperature de contrôle au mode Confort ( ).

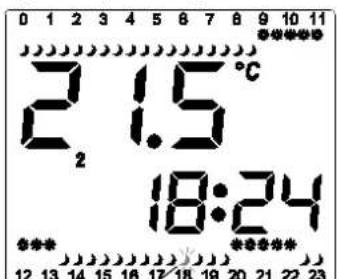

Avant d'appliquer le mode MANUAL TEMPORAL (MANUEL TEMPOIRALE), l'écran affiche le chronogramme qui est configuré :

Symbole de température de contrôle à l'heure actuelle (clignotant)

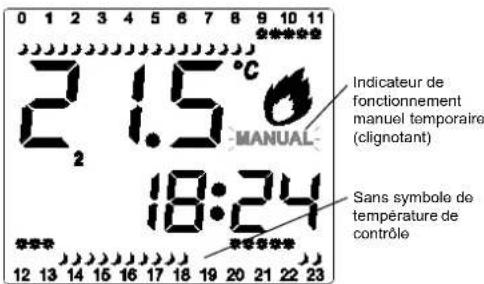

Avec le mode MANUAL TEMPORAL (MANUEL TEMPORAIRE) activé, l'écran affiche les informations suivantes :

FONCTIONNEMENT OFF.EXTINCTION

Si vous appuyez sur le bouton , alors que l'équipment est allumé, il passe au mode etéint et il ne réalisée aucun allumage, ni ne permet de modifier les températures. L'écran affiche OFF. Dans ce mode, l'appareil mesure la température ambiente mais ne réalise aucune de ses fonctions, sauf si la température descend en dessous de 5^ , ce qui activera le programme antigel, cas dans lequel un allumage se produit pour éviter toute conglération. Pour quitter ce mode, appuyez à nouveau sur le bouton

REINITIALISATION

Si vous souhaitez réinitialiser le chronothermostat MIRUS, appuyez sur RESET.
Reprogrammez ensuite tous les paramétres. Dans tous les cas, la première programmation hebdomàtaire réalisée avant la réinitialisation reste enregistrée dans la mémoire.

CHARACTERISTIQUES TECHNIQUES

Alimentation : fournles)	2 piles alcalines LR6/AA de 1,5V (non
Pouvoir de rupture :	μ 10(3) A 250 V-
Contact : Commute de AgNi 90/10
Durée des piles :	Environ 1 an
Précision de mesure de la température	± 0,5°C
Mise à jour de la température	Toutes les 60 secondes
Résolution	0,1 °C.
Plage de mesures dans le LCD :	0 °C à 50 °C
Type d'action	1B, 1S, 1T et 1U
Programmes admis :	7 (un pour chaque jour de la semaine)
Temps minimums programmables :	Périodes de 30 minutes.
Précision de marche :	≤ ±1,2 s/24 h à 23 °C
Mise à jour relais de sortie :	Toutes les 60 secondes
Régulation des températures de contrôle :	Économie √ : De +5 °C à +35 °C
Confort	: De +5 °C à +35 °C
Antigel : 5 °C	Manuel : De +5 °C à +35 °C
Type de régulation :	ON-OFF avec hysteresis de 0,3 °C
Température de fonctionnement :	De 0 °C à +50 °C
T° de transport et de stockage :	De -10 °C à +60 °C
Classe de protection :	Il selon EN 60335 en montage correct
Type de protection :	IP40 selon EN 60529 installé
correctement
Situation de contamination :	Normale
Tension transitoire d'impulsion :	2,5 kV
Température pour l'essai bille :	75 °C (21.2.5); 105 °C (21.2.6)
Connexion des conducteurs à section maximale de 2,5 mm²	À l'aide d'une à une borne à vis pour

AVERTISSEMENT : lorsque la charge dépasse le courant maximal de rupture, l'utilisation de contacteurs est nécessaire.

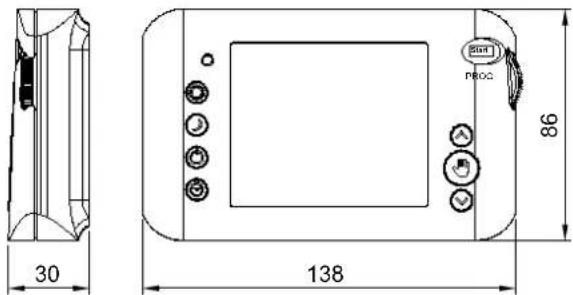

DIMENSIONS

REMARQUE: Les instructions au format QR code sont incorporees dans la plaque d'installation.

Sujet à des modifications techniques. Informations complémentaires sur: www.orbis.es

04.06/2021

A016.32.56113

ORBIS TECNOLOGÍA ELECTRICA, S.A.

Lerida,61 E-28020 MADRID Telefono:[phone]; Fax:[phone]

E-mail: [e-mail] http://www.orbis.es
