TAN012 - Thermostat Seitron - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat électronique pour chauffage/refroidissement
Marque	Seitron
Modèle	TAN012
Alimentation	230 V~ -15% +10% 50 Hz ou 24 V~ ±10% 50 Hz selon version
Puissance électrique	5,3 VA (TA N01M 0001) ou 0,3 VA (TA N012 0001)
Plage de réglage	6 °C à 30 °C
Capteur intérieur	NTC 4,7 kΩ à 25 °C
Sonde à distance (option)	NTC 4,7 kΩ à 25 °C
Pouvoir de coupure	5 (1) A à 250 V~, SPDT
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-10 °C à +50 °C
Humidité admissible	20 % à 80 % HR (sans condensation)
Matériau du boîtier	ABS V0 auto-extinguible, blanc sécurité RAL 9003
Dimensions (L × H × P)	85 × 85 × 31 mm
Poids	Environ 130 g
Fonctions principales	Mode été/hiver, réglage de température, limitation de plage, sonde intérieure/extérieure
Installation	Montage mural à 1,5 m du sol, loin des sources de chaleur et courants d'air
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs
Sécurité	Installation par un professionnel qualifié ; couper l'alimentation avant toute intervention
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur ; contacter le fabricant pour toute réparation
Garantie	Conformité à la directive européenne 1998/44/CE (texte complet disponible chez le vendeur)

FOIRE AUX QUESTIONS - TAN012 Seitron

Comment régler la température souhaitée ?

Tournez le bouton de réglage (2) sur la valeur désirée, entre 6 °C et 30 °C. Le thermostat maintient cette température en activant le chauffage ou le refroidissement selon le mode sélectionné.

Comment passer du mode été au mode hiver ?

Utilisez l'interrupteur manuel (3) pour choisir le mode Été (4) ou Hiver (5). En mode Hiver, le thermostat chauffe si la température ambiante est inférieure à la consigne ; en mode Été, il refroidit si la température ambiante est supérieure.

Comment installer la sonde à distance ?

Enlevez le connecteur JP1 (9) sur la carte électronique, puis branchez une sonde NTC de 4,7 kΩ à 25 °C aux bornes 12 et 13. Consultez le fabricant en cas de doute sur le type de sonde.

Que faire si le voyant rouge ne s'allume pas ?

Vérifiez l'alimentation électrique et le branchement. Assurez-vous que le mode (été/hiver) est correctement sélectionné et que la température ambiante est dans la plage de fonctionnement. Si le problème persiste, contactez un professionnel.

Peut-on limiter la plage de réglage du bouton ?

Oui. Soulevez le bouton avec un tournevis, retirez les cavaliers mécaniques (4) et repositionnez-les (5) pour réduire l'arc de rotation (6) à la plage souhaitée.

Où installer le thermostat ?

Installez-le à environ 1,5 m du sol, à l'écart des sources de chaleur, des courants d'air et des parois froides. Si une sonde à distance est utilisée, placez la sonde selon ces mêmes règles.

Comment nettoyer le thermostat ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs ou de solvants. Assurez-vous que l'appareil est hors tension avant le nettoyage.

Quelles sont les précautions de sécurité pour l'installation ?

L'installation et le branchement électrique doivent être effectués par un personnel qualifié, conformément aux normes en vigueur. Coupez toujours l'alimentation avant d'intervenir. Utilisez un interrupteur omnipolaire avec une distance d'ouverture d'au moins 3 mm par pôle.

Quelle est la garantie de ce thermostat ?

Le produit est couvert par la directive européenne 1998/44/CE relative aux défauts de conformité. Le texte complet de la garantie est disponible sur demande auprès du vendeur.

Comment brancher l'appareil électriquement ?

Faites passer les fils à travers l'ouverture rectangulaire (8) de la base, puis effectuez les raccordements selon le schéma de la Fig. 5. Utilisez un câble bipolaire de section minimale 1,5 mm² (max. 25 m) pour la sonde à distance, en évitant le contact avec les câbles de puissance.

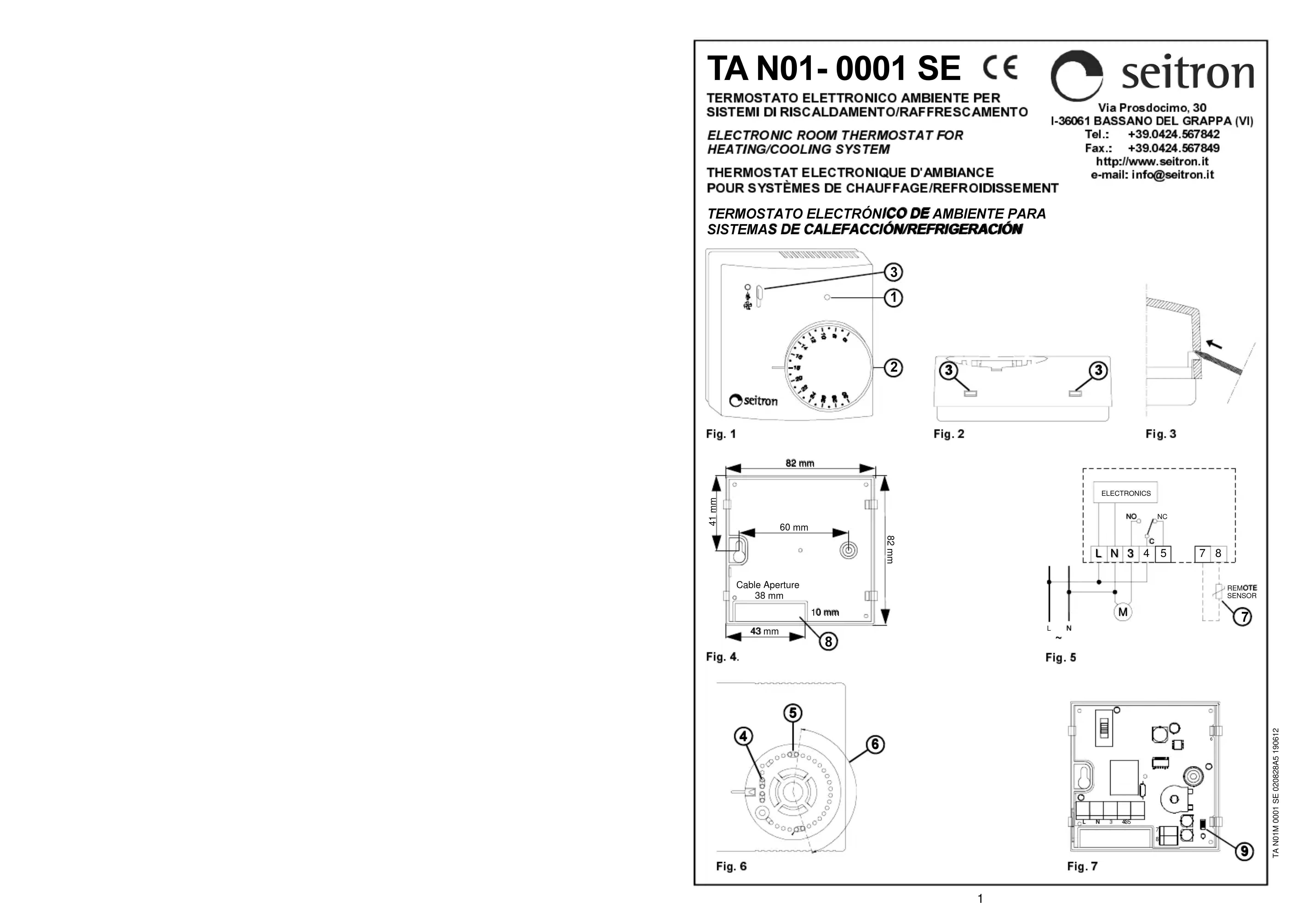

MODE D'EMPLOI TAN012 Seitron

Ce thermostat électronique pour systèmes de chauffage ou Refroidissement est particulièrement adapté au réglage de la température de manière précise et fiable pour les habitations, salies, écoles, ateliers, etc. De plus, un interrupteur manuel (3) permet de sélectionner la fonction Eté (4) ou Hiver (5) selon l'installation branchée (conditionnement ou réchauffement). Le relevé de la température ambiante peut être effectué soit par le capteur intérieur, soit par la sonde à distance (en option).

FONCTIONNEMENT

Si le dispositif est en mode 'hiver' et la température d'ambiance relevée est intérieure à celle indiquée par le bouton, le thermostat s'active et le LED rouge (1) s'allume pour le 'chauffage'.

Si, au contraire, on est en mode 'été' et la température d'ambiance relevée est supérieure à celle indiquée par le bouton, le thermostat s'active et le LED rouge s'allume pour le 'Refroidissement'.

PROGRAMMATION TEMPÉRATURE

Grâce au bouton de réglage (2). il est possible de régler la température dont le contrôle sera effectué comme indiqué ci-dessus, champ de réglage 6°C .. 30°C.

BLOCAGE DU BOUTON

Il est possible de réduire le champs de réglage du bouton:

1. soulever le bouton en faisant levier avec un tourne-vis (2).

2. Extraire les cavaliers mécaniques (4) situés sur les côtés du bouton et les positionner (5) comme dans l'exemple de la Fig. 2. De cette façon, le champs de rotation (6) est réduit dans l'arc choisi.

INSTALLATION

ATTENTION

- Pour un réglage correct de la température, il est conseillé d'installer le thermostat à environ 1,5 m. du sol, éloigné des sources de chaleur, courants d'air ou des parois particulièrement froides (ponts thermiques). Si une sonde à distance est utilisée, cette note est appliquée à la sonde et non au thermostat.

- Dans les versions avec sonde à distance, éviter de les placer en contact avec les câbles de puissance. Utiliser un câble isolé bipolaire avec mèche libre de section minimum 1,5 mm² (max. 25 m).

- Brancher l'appareil au réseau d'alimentation avec un interrupteur omnipolaire conforme aux normes en vigueur et avec une distance d'ouverture des contacts d'au moins 3 mm à chacun des pôles.

- L'installation et le branchement électrique du dispositif doivent être réalisés par un personnel qualifié et en conformité aux lois en vigueur. - Avant d'effectuer tout type de branchement, s'assurer que le réseau électrique soit hors tension.

Pour installer le thermostat effectuer les opérations suivantes:

1. Soulever le bouton en faisant levier dans l'emplacement prévu (2).

2. Retirer la calotte de plastique en appuyant verts l'intérieur sur les deux petites dents de plastique (3) situées sur les cûtés.

3. Fixer la base du thermostat au mur au moyen des deux trous prévus pour les vis avec un interaxe 60 mm (Fig. 4).
4. Effectuer les raccordements électriques en faisant passer les fils à travers l'ouverture rectangulaire (8), selon le schéma de la Fig. 5.
5. Rétenner le l'thermostat een repositionnant soligneusement la calotte de sorte que le LED se positionne sur l'emplacement prévu à cet effet et effectuer une légère pression afin d'enclencher les 4 petites dents de fixation. Entim repositionner le bouton de réglage.

SÉLECTION SONDE INTÉRIEURE EXTÉRIEURE

Le thermostat sort d'usine prêt à fonctionner avec une sonde intérieure. Si l'installation prévoit un montage avec sonde à distance, extraire le connecteur à bretelle JP1 (9 di Fig. 7) puis brancher une sonde NTC de 4700 ohm à 25 °C, avec une valeur adéquate pour le paramètre bêta, aux bornes 12 et 13. En cas de doutes sur le type de sonde à brancher, consulter le fabricant.

CARACTÉRISTIQUES TECHNIQUES

Alimentation : TA N01M 0001: 230V\~ -15% +10% 50Hz50Hz TA N01M 0001.0 24V\~ ±10% 50Hz
Puissance électrique
TA N01M 0001: 5,3VA TA N012 0001: 0,3VA
Champs de réglage : 6°C .. 30°C
Differeniel

Type de capteur intérieur : NTC 4k7 ohm @ 25°C

Sonde à distance : NTC 4k7 ohm @ 25°C

(en option)

Portée des contacts : 5 (1) A @ 250V\~ SPDT

Degré de protection :

Temp. de fonctionnement : 0°C, 40°C

Temp. de stockage: -10°C, +50°C

Limite d'humidité : 20% 80% RH

(sans condensation)

Boîtier: Matière: ABS V0 auto extinctible Couleur: Blanc de sécurité (RAL9003

Dimensions : 85 x 85 x 31 mm (L x H x P)

Poids: TA N01M 0001: \~135 gr.

TA N012 0001: \~ 130 gr.

NORMES DE RÉFÉRENCE

Le produit est conforme aux normes suivantes

(EEC 2004/108/€ et 2006/95/€)

CFI-FN-60730-1 (2002)

CEI-EN-60730-2-9 (1998)

GARANTIE

Dans l'optique d'un développement continu de ses produits, le constructeur se réserve le droit d'apporter sans préavis. Des modifications aux données techniques et aux prestations de ces derniers. Selon la Directive Européenne 1998/44/€ et le document qui reporte la politique de garantie du constructeur, le consommateur est protégé contre les défauts de conformité du produit. Le texte complet de la garantie est disponible auprès du vendeur sur demande.

TANOMOOO SE 02052805 199612
