TAN01M - Thermostat Seitron - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat électronique pour chauffage ou refroidissement
Marque	Seitron
Modèle	TAN01M
Alimentation	230 V~ -15% +10% 50 Hz (modèle 0001) ou 24 V~ ±10% 50 Hz (modèle 0001.0)
Consommation électrique	5,3 VA (230 V) / 0,3 VA (24 V)
Plage de réglage	6 °C à 30 °C
Capteur intérieur	NTC 4,7 kΩ @ 25°C
Sonde à distance (option)	NTC 4,7 kΩ @ 25°C
Contact	SPDT 5 (1) A @ 250 V~
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-10 °C à 50 °C
Humidité admissible	20 % à 80 % HR sans condensation
Matériau du boîtier	ABS V0 auto-extinguible
Couleur	Blanc RAL 9003
Dimensions (L x H x P)	85 x 85 x 31 mm
Poids	~135 g (230 V) / ~130 g (24 V)
Fonctions	Sélection été/hiver, réglage température, blocage de la plage de réglage
Installation	Fixation murale, entraxe 60 mm, câble min. 1,5 mm² (max. 25 m)
Normes	Conforme EEC 2004/108/CE et 2006/95/CE, CEI-EN 60730
Garantie	Selon directive européenne 1998/44/CE, disponible sur demande
Entretien	Nettoyer avec un chiffon doux sec ; ne pas utiliser de produits abrasifs
Réparabilité	Contacter le fabricant ou un professionnel qualifié

FOIRE AUX QUESTIONS - TAN01M Seitron

Comment installer le thermostat TAN01M ?

Pour installer le thermostat, soulevez le bouton à l'aide d'un tournevis, retirez la calotte en plastique en appuyant sur les petites dents latérales. Fixez la base au mur (entraxe 60 mm). Effectuez les raccordements électriques selon le schéma (Fig. 5). Replacez la calotte en enclenchant les 4 dents et remettez le bouton. L'installation doit être réalisée par un personnel qualifié et le réseau doit être hors tension.

Comment sélectionner le mode été ou hiver ?

Utilisez l'interrupteur manuel (3) situé sur le thermostat. Positionnez-le sur le symbole été (4) pour le refroidissement ou hiver (5) pour le chauffage. Le mode détermine le comportement de la température ambiante par rapport à la consigne réglée.

Quelle est la plage de réglage de température ?

La plage de réglage s'étend de 6 °C à 30 °C. Tournez le bouton de réglage (2) pour définir la température souhaitée dans cette plage.

Comment utiliser la sonde à distance ?

Pour utiliser une sonde à distance, retirez le connecteur JP1 (9) sur la carte électronique, puis branchez une sonde NTC de 4700 ohms à 25°C aux bornes 12 et 13. Le thermostat sort d'usine en mode capteur intérieur ; la sonde externe nécessite cette modification. En cas de doute, consultez le fabricant.

Que faire si le voyant rouge ne s'allume pas ?

Le voyant rouge s'allume lorsque le thermostat commande le chauffage (mode hiver) ou le refroidissement (mode été). S'il ne s'allume pas, vérifiez l'alimentation électrique, la température ambiante par rapport à la consigne, et le bon fonctionnement du contact. Si le problème persiste, faites appel à un professionnel.

Comment bloquer la plage de réglage du thermostat ?

Soulevez le bouton avec un tournevis (2). Extrayez les cavaliers mécaniques (4) situés sur les côtés du bouton et repositionnez-les (5) comme illustré en Fig. 2. Cela réduit la course de rotation dans l'arc choisi, limitant ainsi la plage de température accessible.

Quelles sont les précautions de sécurité à prendre ?

Installez le thermostat à environ 1,5 m du sol, loin des sources de chaleur, courants d'air ou ponts thermiques. Le câblage doit être conforme aux normes en vigueur. Avant toute intervention, coupez l'alimentation électrique. L'installation et le branchement doivent être effectués par un personnel qualifié.

Comment nettoyer le thermostat ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager l'appareil. Évitez l'humidité excessive.

Quelle est la garantie de ce produit ?

La garantie est conforme à la directive européenne 1998/44/CE. Le fabricant couvre les défauts de conformité du produit. Le texte complet de la garantie est disponible auprès du vendeur sur simple demande.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les branchements électriques et la configuration (été/hiver, consigne). Si le problème persiste, contactez un professionnel qualifié ou le service après-vente du fabricant. Ne tentez pas de réparer vous-même sans compétence.

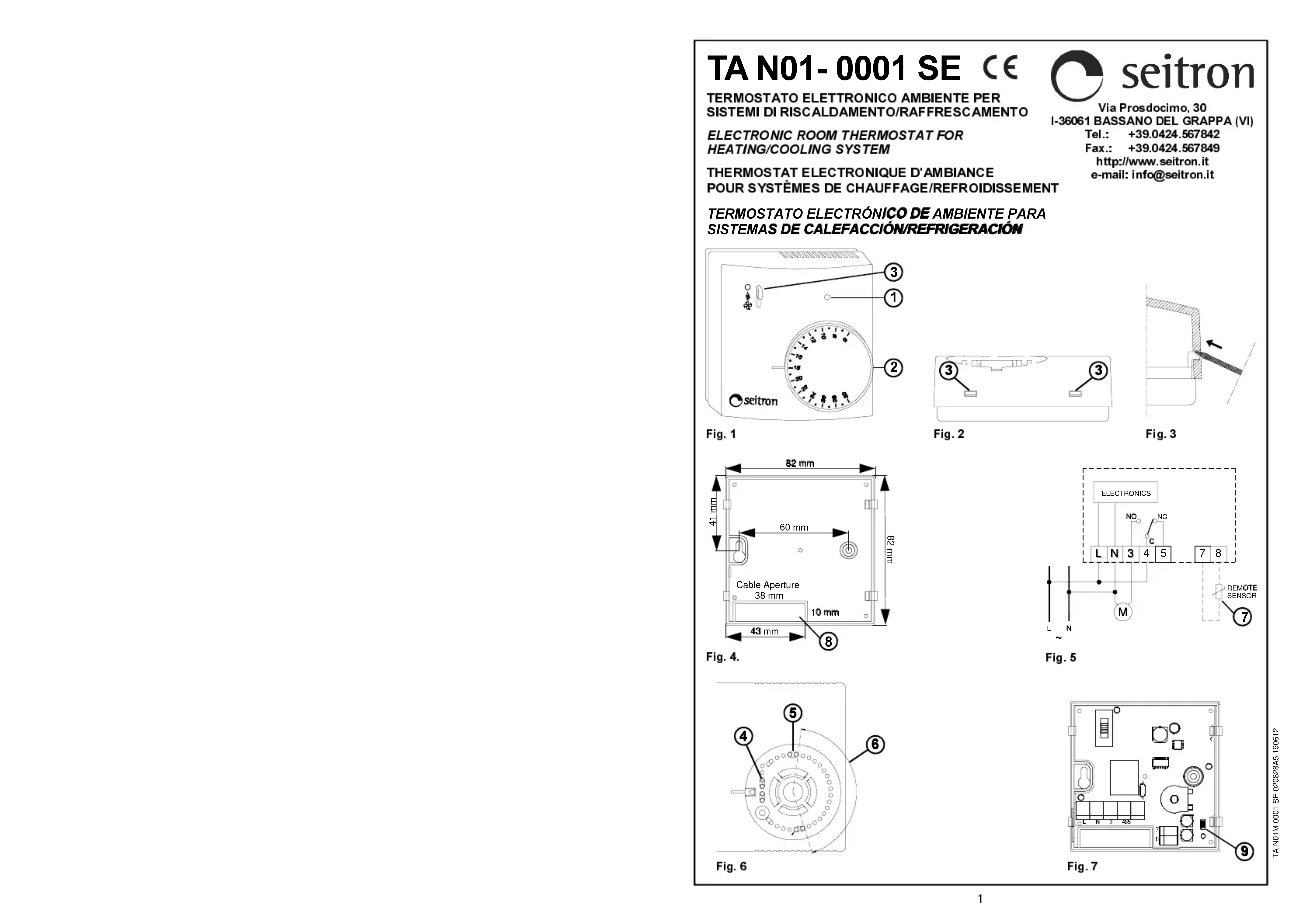

MODE D'EMPLOI TAN01M Seitron

Ce thermostat électronique pour systèmes de chauffage ou Refroidissement est particulièrement adapté au réglage de la température de manière précise et fiable pour les habitations, salies, écoles, ateliers, etc. De plus, un interrupteur manuel (3) permet de sélectionner la fonction Eté (4) ou Hiver (5) selon l'installation branchée (conditionnement ou réchauffement). Le relevé de la température ambiante peut être effectué soit par le capteur intérieur, soit par la sonde à distance (en option).

FONCTIONNEMENT

Si le dispositif est en mode 'hiver' et la température d'ambiance relevée est intérieure à celle indiquée par le bouton, le thermostat s'active et le LED rouge (1) s'allume pour le 'chauffage'.

Si, au contraire, on est en mode 'été' et la température d'ambiance relevée est supérieure à celle indiquée par le bouton, le thermostat s'active et le LED rouge s'allume pour le 'Refroidissement'.

PROGRAMMATION TEMPÉRATURE

Grâce au bouton de réglage (2). il est possible de régler la température dont le contrôle sera effectué comme indiqué ci-dessus, champ de réglage 6°C .. 30°C.

BLOCAGE DU BOUTON

Il est possible de réduire le champs de réglage du bouton:

1. soulever le bouton en faisant levier avec un tourne-vis (2).

2. Extraire les cavaliers mécaniques (4) situés sur les côtés du bouton et les positionner (5) comme dans l'exemple de la Fig. 2. De cette façon, le champs de rotation (6) est réduit dans l'arc choisi.

INSTALLATION

ATTENTION

- Pour un réglage correct de la température, il est conseillé d'installer le thermostat à environ 1,5 m. du sol, éloigné des sources de chaleur, courants d'air ou des parois particulièrement froides (ponts thermiques). Si une sonde à distance est utilisée, cette note est appliquée à la sonde et non au thermostat.

- Dans les versions avec sonde à distance, éviter de les placer en contact avec les câbles de puissance. Utiliser un câble isolé bipolaire avec mèche libre de section minimum 1,5 mm² (max. 25 m).

- Brancher l'appareil au réseau d'alimentation avec un interrupteur omnipolaire conforme aux normes en vigueur et avec une distance d'ouverture des contacts d'au moins 3 mm à chacun des pôles.

- L'installation et le branchement électrique du dispositif doivent être réalisés par un personnel qualifié et en conformité aux lois en vigueur. - Avant d'effectuer tout type de branchement, s'assurer que le réseau électrique soit hors tension.

Pour installer le thermostat effectuer les opérations suivantes:

1. Soulever le bouton en faisant levier dans l'emplacement prévu (2).

2. Retirer la calotte de plastique en appuyant verts l'intérieur sur les deux petites dents de plastique (3) situées sur les cûtés.

3. Fixer la base du thermostat au mur au moyen des deux trous prévus pour les vis avec un interaxe 60 mm (Fig. 4).
4. Effectuer les raccordements électriques en faisant passer les fils à travers l'ouverture rectangulaire (8), selon le schéma de la Fig. 5.
5. Rétenner le l'thermostat een repositionnant soligneusement la calotte de sorte que le LED se positionne sur l'emplacement prévu à cet effet et effectuer une légère pression afin d'enclencher les 4 petites dents de fixation. Entim repositionner le bouton de réglage.

SÉLECTION SONDE INTÉRIEURE EXTÉRIEURE

Le thermostat sort d'usine prêt à fonctionner avec une sonde intérieure. Si l'installation prévoit un montage avec sonde à distance, extraire le connecteur à bretelle JP1 (9 di Fig. 7) puis brancher une sonde NTC de 4700 ohm à 25 °C, avec une valeur adéquate pour le paramètre bêta, aux bornes 12 et 13. En cas de doutes sur le type de sonde à brancher, consulter le fabricant.

CARACTÉRISTIQUES TECHNIQUES

Alimentation : TA N01M 0001: 230V\~ -15% +10% 50Hz50Hz TA N01M 0001.0 24V\~ ±10% 50Hz
Puissance électrique
TA N01M 0001: 5,3VA TA N012 0001: 0,3VA
Champs de réglage : 6°C .. 30°C
Differeniel

Type de capteur intérieur : NTC 4k7 ohm @ 25°C

Sonde à distance : NTC 4k7 ohm @ 25°C

(en option)

Portée des contacts : 5 (1) A @ 250V\~ SPDT

Degré de protection :

Temp. de fonctionnement : 0°C, 40°C

Temp. de stockage: -10°C, +50°C

Limite d'humidité : 20% 80% RH

(sans condensation)

(ANS CONDENSATION) Boîtier: Matière: ABS V0 auto extinctible Couleur: Blanc de sécurité (RAL9003)

Dimensions : 85 x 85 x 31 mm (L x H x P)

Poids: TA N01M 0001: \~135 gr.

TA N012 0001: \~ 130 gr.

NORMES DE RÉFÉRENCE

Le produit est conforme aux normes suivantes

(EEC 2004/108/€ et 2006/95/€)

CFI-FN-60730-1 (2002)

CEI-EN-60730-2-9 (1998)

GARANTIE

Dans l'optique d'un développement continu de ses produits, le constructeur se réserve le droit d'apporter sans préavis. Des modifications aux données techniques et aux prestations de ces derniers. Selon la Directive Européenne 1998/44/€ et le document qui reporte la politique de garantie du constructeur, le consommateur est protégé contre les défauts de conformité du produit. Le texte complet de la garantie est disponible auprès du vendeur sur demande.

TANOMOOO SE 02052805 199612
