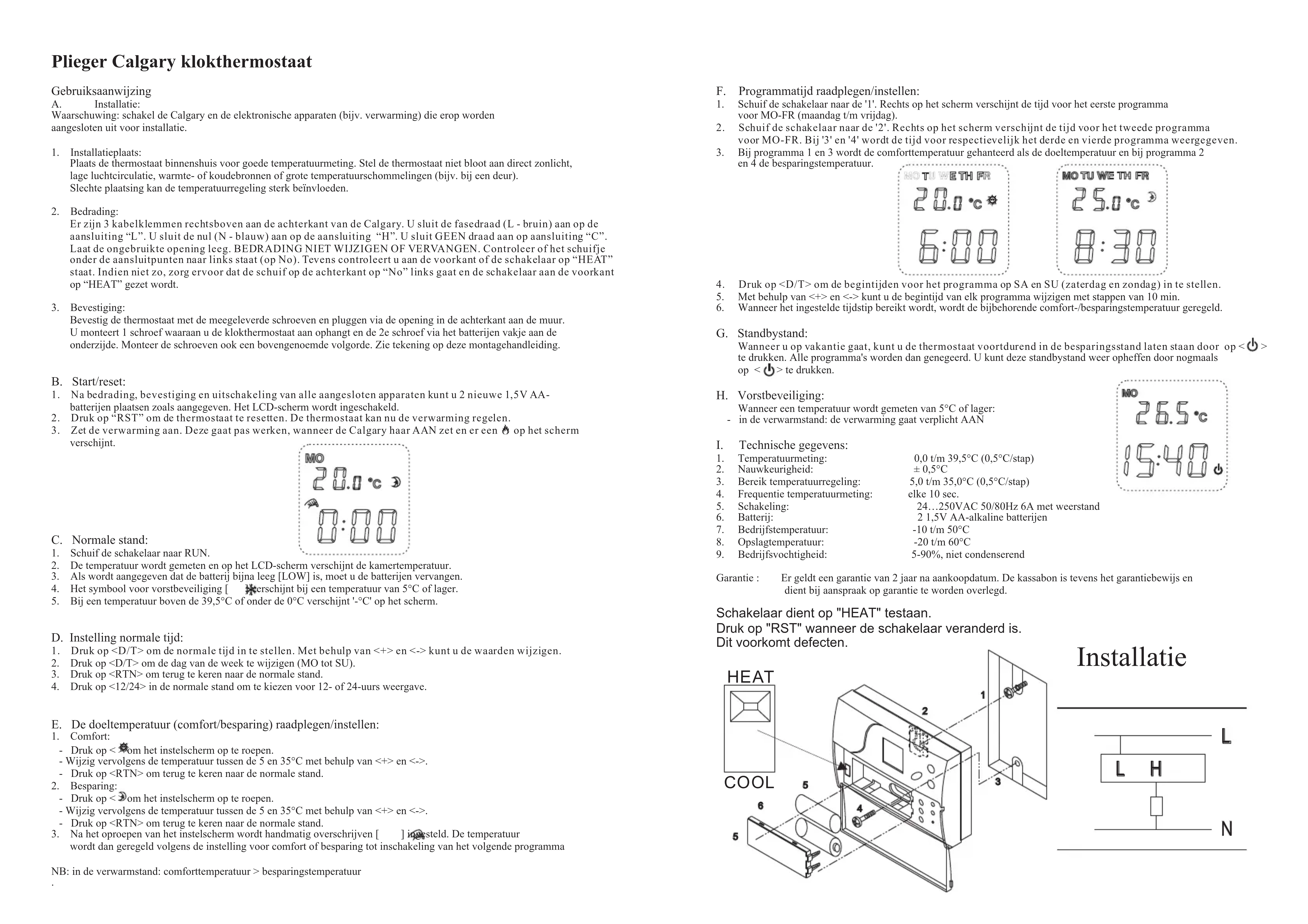

MODE D'EMPLOI Calgary Plieger

Avertissement : débranchez le Calgary et les appareils électroniques (par ex. chauffage) qui y sont raccordés pour effectuer l'installation.

1. Lieu d'installation :

Placez le thermostat à l'intérieur pour obtenir une bonne mesure de la température. N'exposez pas le thermostat à la lumière directe du soleil, à une faible circulation d'air, à des sources de chaleur chaudes ou froides ou à de fortes fluctuations de température (par ex. près d'une porte). Un mauvais emplacement peut fortement influer sur le réglage de la température.

1. Câblage

Il y a 3 attache-câbles en haut à droite, à l'arrière du Calgary. Raccordez le fil de phase (L-brun) sur le raccordement "L". Branchez le fil nul (N-bleu) au raccordement "H". Ne branchez AUCUN fil sur le raccordement "C". Laissez l'ouverture non utilisée libre. NE PAS MODIFIER OU REMPLACER LE CÂBLAGE. Vérifiez si le coulissau se trouve sous les points de raccordement à gauche (sur NO). Contrôlez également sur la partie avant si l'interrupteur se trouve sur « HEAT » (chaleur). Si ce n'est pas le cas, veillez à ce que le coulissau soit placé à gauche sur « No » sur la partie arrêté et à ce que l'interrupteur soit réglé sur « HEAT » sur la partie avant.

1. Fixation

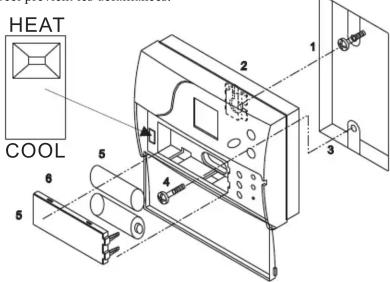

Fixez le thermostat au mur à l'aide des vis et des chevilles fournies via l'ouverture sur la partie arrière. Vous montez 1 vis sur laquelle vous suspendez le chronothermostat, puis une 2ème vis via le compartiment de piles à l'arrière. Montez les vis dans l'ordre susmentionné. Voir dessin de ce manuel.

B. Lancement/réinitialisation :

1. Après le câblage, la fixation et le débranchement de tous les appareils raccordés, vous pouvez placer 2 nouvelles piles AA de 1,5 V comme indiqué. L'écran LCD est branché.
2. Appuyez sur "RST" pour réinitialiser le thermostat. Le thermostat peut maintenant régler le chauffage.
3. Mettez le chauffage en marche. Celui-ci ne fonctionne que lorsque le Calgary est mis sur MARCHE et qu'un apparaît sur l'écran.

C. Position normale

1. Faites glisser l'interrupteur sur RUN (marche).
2. La température est mesurée et la température de la pièce apparaît sur l'écran LCD.
3. Lorsque l'écran indique que la pile est presque vide [LOW], vous devez la remplacer.
4. Le symbole de protection contre le gel [*] apparaît lorsque la température est égale ou inférieure à 5°C.
5. Lorsque la température est supérieure à 39,5°C ou inférieure à 0°C, le symbole '- °C' apparaît sur l'écran.

D. Réglage de l'heure normale

1. Appuyez sur pour régler l'heure normale. Vous pouvez modifier les valeurs à l'aide de <+> et de <->.
2. Appuyez sur pour modifier le jour de la semaine (MO-FR - lundi au vendredi).
3. Appuyez sur pour revenir à la position normale
4. Appuyez sur < 12/24> en position normale pour choisir l'affichage 12 heures ou 24 heures.

E. Consulter/régler la température visée (confort/épargne) :

1. Confort :

2. Appuyez sur < pour obtenir l'écran de réglage

3. Modifiez ensuite la température en la faisant évoluer de 5 à 35 °C à l'aide des touches <+> et <->.

4. Appuyez sur pour revenir à la position normale.

5. Économie

- Appuyez sur < pour obtenir l'écran de réglage.

- Modifiez ensuite la température en la faisant évoluer de 5 à 35°C à l'aide des touches <+> et <->.

- Appuyez sur pour revenir à la position normale

1. Une fois obtenu l'écran de réglage, on règle la transcription manuelle [“] La température est ensuite réglée selon le réglage confort ou économie jusqu'à la mise en route du programme suivant.

N.B. : en position de chauffage : température de programme > température de l'économie

F. Consultation/réglage de l'heure de programmation :

1. Glissez l'interrupteur sur 'l'. L'heure du premier programme MO-FR (lundi au vendredi inclus) apparaît aussitôt sur l'écran.
2. Glissez l'interrupteur sur '2'. L'heure du deuxième programme pour MO-FR apparaît aussitôt sur l'écran. Le troisième et quatrième programmes apparaissent respectivement sur '3' et '4'.
3. La température de confort est définie comme température visée aux programmes 1 et 3 ; la température économique, aux programmes 2 et 4.

1. Appuyez sur pour régler les heures de démarrage les SA et SU (samedi et dimanche).
2. Vous pouvez modifier l'heure de démarrage de chaque programme par phases de 10 min. à l'aide des touches <+> et <->.
3. Lorsque le laps de temps réglé est atteint, la température de confort/économique correspondante est réglée.

G. Position de veille :

Lorsque vous partez en vacances, vous pouvez laisser le thermostat en permanence en position économique en cliquant sur <♦> Tous les programmes sont alors ignorés. Vous pouvez supprimer à nouveau cette position de veille en appuyant une fois encore sur < ♣

H. Protection contre le gel :

Lorsqu'une température égale ou inférieure à 5 °C est mesurée : - en position de chauffage : le chauffage se met obligatoirement en marche

I. Données techniques :

1. Mesure de la temp
2. Précision :
3. Plage de réglage de la température :
4. Fréquence de mesure de la température :
5. Connexion
6. Pile :
7. Température de fonctionnement
8. Température de stockage
9. Humidité de fonctionnement :

0,0 à 39,5 °C (0,5 °C/phase)
±0,5 °C
5,0 à 35,0 °C (0,5 °C/phase)
toutes les 10 secondes.
24 ... 250V CA 50/80Hz 6A avec résistance
2 x pile alcaline AA 1,5V
-10 °C à 50 °C compris
-20 °C à 60 °C compris
5 à 90 %, sans condensation

Garantie : Une garantie de 2 ans s'applique dès la date d'achat. Le ticket de caisse sert de preuve de garantie et doit être présenté sur demande pour prétendre à la garantie.

L'interrupteur doit se trouver sur "HEAT".

Très sur "RST" quand l'interrupteur a changé.

Ceci prévient les défaillances.

HEAT COOL 1 2 3 4 5 6

Installation
