Type de produit	Clavier à codes pour motorisation de porte de garage
Marque	Geba Tronic
Modèle	TCS Cody 2
Alimentation	24 V ac/dc ou 230 V ac 50 Hz selon version
Contact de sortie	2 relais sans potentiel, 8 A / 250 V
Nombre de codes utilisateurs	50
Possibilités de codage	100 000 000
Pouvoir de coupure	2 kW
Température de service	-20°C à +60°C
Indice de protection	IP54 (boîtier étanche en époxy et aluminium)
Mémoire	Conservation des données en cas de coupure de courant
Code maître	8 chiffres, programmable
Code utilisateur	4 ou 5 chiffres, personnalisable
Fonction de verrouillage	Après 1 code erroné : verrouillage 10 s (statique ou dynamique)
Montage	Clavier extérieur, décodeur intérieur
Longueur câble clavier	5 m max, 2 conducteurs, sans polarité
Section câble alimentation	2,5 mm² max
Garantie	2 ans

FOIRE AUX QUESTIONS - TCS Cody 2 Geba Tronic

Comment programmer un nouveau code utilisateur ?

Entrez le code maître (8 chiffres), appuyez sur touche, attendez 2 bips longs, appuyez sur 2, entrez l'emplacement mémoire (00-49) sur 2 chiffres, entrez le code utilisateur (4 ou 5 chiffres), puis appuyez sur touche. Un bip long confirme l'enregistrement.

Comment effacer un code utilisateur ?

Entrez le code maître, appuyez sur touche (2 bips longs), appuyez sur 2, entrez l'emplacement mémoire à effacer (00-49), puis deux fois sur touche. Un bip long confirme l'effacement.

Que faire si j'ai perdu le code maître ?

Effectuez un reset en appuyant sur le bouton RESET de la platine logique. Attendez quelques bips courts puis un bip long. Le code maître revient à 12345678 et le code utilisateur à 1234, mais toutes les programmations personnalisées seront perdues.

Comment fonctionne le verrouillage après code erroné ?

Après un code utilisateur incorrect, le clavier se verrouille automatiquement pendant 10 secondes (double bip). Le verrouillage peut être statique (toujours 10 s) ou dynamique (le temps double à chaque erreur). Un bip long indique la fin du verrouillage.

Peut-on utiliser plusieurs claviers sur un même décodeur ?

Oui, jusqu'à 2 claviers peuvent être branchés en parallèle. Utilisez du câble de section max 0,75 mm². Ne les utilisez pas simultanément ; toujours un après l'autre.

Comment inverser le sens de rotation du moteur ?

Permutez les fils des sorties relais HAUT (noir) et BAS (noir) au niveau du moteur tubulaire.

Où monter le clavier et le décodeur ?

Pour des raisons de sécurité, installez le clavier à l'extérieur et la partie logique (décodeur) à l'intérieur du local à protéger. Le décodeur se fixe au mur via un étrier, les câbles passent par des presse-étoupes.

Quelle est la procédure de montage du clavier ?

Poussez les 4 clips au dos du clavier vers les bords pour enlever le cadre. Fixez le clavier au mur via les 2 trous (D=4 mm). Reliez le clavier au décodeur avec un câble 2 conducteurs (max 5 m, sans polarité). Remontez le cadre.

Comment programmer un nouveau code maître ?

Entrez l'ancien code maître (8 chiffres), appuyez sur touche (2 bips longs), appuyez sur 1, entrez le nouveau code maître (8 chiffres), puis appuyez sur touche. Un bip long confirme la modification.

Quels sont les codes d'usine par défaut ?

Code maître usine : 12345678. Code utilisateur usine : 1234 sur l'emplacement mémoire 01. Il est recommandé de les modifier après installation.

MODE D'EMPLOI TCS Cody 2 Geba Tronic

Adaptation du TCS - Cody 2 à des applications spéciales:

Le TCS - Cody 2 est équipé d'un nombre de fonctions opératoires et de réglages de temps flexibles, qui permettent son adaptation à des applications spéciales. En cas de besoin, veuillez demander notre extension de programmation pour la série TCS - Cody!

Données techniques:

	Série 24 V	Série 230 V
Tension 24 V ac / dc 230 V ac 50 Hz
Contact de sortie 2 x contact de sortie 2 x contact de sortiesans potentiel, 8 A 250 V sans potentiel, 8 A 250 V
Diam. câble alim. 2.5 mm	^2 max.,	2.5 ^2 max., mm
Températurede service	-20°C à +60°C	-20°C à +60°C

La Sté. geba gmbh sera libérée des obligations de garantie et de responsabilités de produit si des modifications constructives sont faites sans notre autorisation préalable ou que l'installation soit faite non conformement à nos instructions de montage. L'installateur doit faire attention à ce que la norme NFP 25362 soit respectée.

industrial controls

Mode d'emploi et instructions de montage TCS - Cody 2

Clavier à Codes pour moteurs tubulaires

Le TCS - Cody est une alternative moderne et sûre pour la commande des moteurs tubulaires. Déjà après deux pas de programmations simples (code maître et code utilisateur), le TCS CODY est prêt pour le service. Après l'entrée d'un code utilisateur correct, deux touches sur votre clavier sont devenues des touches à impulsions pour la MONTÉE ▲ et la DESCENTE ▼ pendant 30 secondes. Les fonctions, les temps, les codes utilisateurs et le code maître sont programmes par l'utilisateur et donnent une haute flexibilité à votre clavier à codes.

En usine, nous avons déjà programmé les fonctions les plus courantes.

Les principales caractéristiques du TCS - Cody sont:

▶ Simple en utilisation, programmation et montage

Indice de protection
Un maximum de sécurité grâce aux points suivants:

La partie décodeur se monte à l'intérieur du local à protéger

50 codes utilisateurs
100.000.000 possibilités de codages
Verrouillage de clavier après une combinaison incorrecte
Les données restent en mémoire en cas de coupure de courant

Deux relais qui sont protégés contre les erreurs de manipulation. Vous ne pouvez pas faire fonctionner les deux relais en même temps.

Pouvoir de coupure: 2 Kw

industrial controls

Cher client,

Vous avez choisi un produit d'une haute qualité technique. Nos techniciens spécialisés ont fait le maximum pour que ce clavier à codes avec microprocesseur fonctionne sans problèmes. Si, malgré tout, vous avez une réclamation, nous vous prions de retourner la platine et le bon de garantie à votre fournisseur habituel ou directement à notre usine.

La garantie couvre uniquement les erreurs éventuelles qui nous seraient imputables et ne porte que sur la réparation gratuite des défauts de fonctionnement de l'appareil, qui peuvent être ramenés justifiables à des vices de matière ou de fabrication, y compris les pièces de rechange nécessaire. C'est pourquoi, avant de commencer à programmer, nous vous conseillons de lire soigneusement notre mode d'emploi!!

CERTIFICAT DE GARANTIE

Sur le clavier à codes décris ci-dessous, nous accordons 2 ans de garantie à partir de la date d'achat

Type: TCS - Cody 2

Numéro: Voir carte dans le coffret.

Code maître: Tous les appareils sont livrés avec le code-maître 12345678.

Code utilisateur: Tous les appareils sont livrés avec le code utilisateur 1234 sur l'emplacement de mémoire 01.

Date de production: ____

Date d'achat: ____

Adresse du vendeur:

PROGRAMME 2

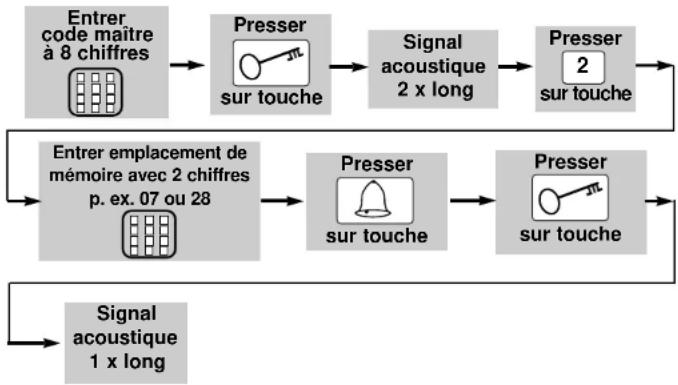

EFFACEMENT D'UN CODE UTILISATEUR

Un code utilisateur sera effacé par la programmation de son emplacement de mémoire (00 - 49) correspondant.

L'emplacement de mémoire choisi a été vidé de son code utilisateur.

Perte du code maître:

Si vous avez oublié le code maître actuel ou que l'appareil ait été programmé dans un état indéchiffrable non intentionellement, vous pouvez déchiffrer votre CODY à l'aide du touche RESET. Cela signifie que l'appareil sera ramené à la programmation d'usine. Maintenant le code maître 12345678 ainsi que le code utilisateur 1234 programmés en usine seront à nouveau valables. Toutes vos programmations sont perdues.

Rappel a la programmation d'usine (RESET): Appuyez sur le bouton RESET qui se trouve sur la platine logique. Après quelques bips courts un bip long confirmera la fin du reset (\~5 sec.).

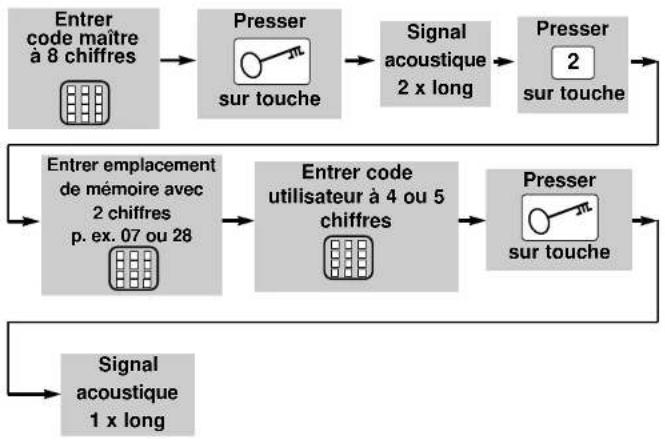

PROGRAMME 2 PROGRAMMATION D'UN CODE UTILISATEUR

Maintenant le code utilisateur entré a été mémorisé sur l'emplacement de mémoire choisi !

Un code utilisateur sera effacé par la programmation de son emplacement de mémoire (00 - 49) correspondant.

DESCRIPTION

Le TCS - Cody comprend une partie décodeur et un clavier. La partie décodeur se trouve dans un boîtier étanche en époxy et le clavier dans un boîtier en aluminium. Les deux parties sont reliées sans prise spéciale, avec un simple fill de deux conducteurs. La programmation se fait sur le clavier à l'alde du code maître.

Fonctionnement:

Le TCS - Cody 2 est muni de deux sorties de relais pour le branchement direct de votre moteur tubulaire. Après l'entrée d'un code utilisateur correct, deux touches sur votre clavier sont devenues des touches à impulsions pour la montée ▲ et la descente ▼ pendant 30 secondes. Avec la touche [○→], vous terminez cette fonction. Le temps de déblocage est programmable (en usine 30 secondes). Les deux relais de sortie sont protégés contre les erreurs de manipulation. Vous ne pouvez pas faire fonctionner les deux relais en même temps.

Code maître:

Le code maître est un code numérique à huit chiffres nécessaire pour toutes les opérations de programmation. C'est seulement après l'introduction de ce code que vous pouvez programmer l'appareil selon vos besoins personnels. A l'usine tous les appareils sont programmés avec le code maître 12345678.

Code utilisateur:

Le code utilisateur est un code numérique à quatre ou cinq chiffres. Votre TCS-CODY dis pose de 50 codes-utilisateur différents, ce qui signifie que 50 personnes différentes peuvent ouvrir la porte chacune avec son code personnel. Si une personne vous accompagne quand vous utilisez le code utilisateur, tapez un certain nombre de chiffres, n'importe les quels, AVANT votre code. Le décodeur reconnaît votre code dans la suite des chiffres tapés. Tous les TCS - Cody sont livrés avec le code utilisateur 1234 sur l'adresse de mémoire 01. La confirmation du code est effectuée en appuyant sur touche [→].

ATTENTION!!!

Pour des raisons de sécurité, il est recommandé de programmer votre code maître et un code utilisateur (sur l'adresse de mémoire 01) afin d'effacer les codes programmés en usine.

Fonction de verrouillage:

Si la fonction de verrouillage est activée, le TCS - Cody sera automatiquement verrouillé après l'introduction d'un faux code utilisateur pour 10 secondes (reconnaissable par un double bip). Le temps de verrouillage est programmable en statique ou en dynamique. En verrouillage dynamique, le temps de celui-ci se double après chaque mauvais code. La fin du temps de verrouillage sera indiqué par un bip long.

industrial controls

Instructions de montage

Montage du clavier TCS Cody :

1. Poussez les quatre clips qui se trouvent au dos de votre clavier vers les bords de celui-ci. Maintenant vous pouvez enlever le petit cadre qui se trouve sur la façade du clavier.
2. Avec les deux trous (D = 4 mm) qui sont maintenant visibles vous pouvez fixer le clavier à l'endroit choisi...
3. Reliez le clavier à l'aide du câble électrique de deux conducteurs avec la platine de la partie logique. Enlevez l'encoche sur le bord du clavier pour faire passer le câble. Il n'y a pas de polarité à respecter, la longueur maximum du câble est de 5m.
4. Forez les deux trous de fixation que vous avez marqués sur le mur, fixez le clavier et remontez le cadre..
5. Vous pouvez brancher deux claviers en parallèle. Utilisez, dans ce cas, du câble avec un diamètre maximum de 0,75mm² et n'utilisez pas plusieurs claviers en même temps, TOUJOURS un clavier après l'autre.

Montage de la partie logique:

1. Glissez un toumevis dans la fente du couvercle et faite basculer le tournevis vers le haut
2. Enlevez la platine.
3. Montez les presses étoupes dans le boîtier et remontez la platine correctement avec les bornes en face des presses étoupes..
4. Forez les trous de fixation et fixez l'étrier sur le mur.
5. Les câbles pour le clavier sont introduits dans la presse étoupe à gauche, les câbles pour les relais dans la presse étoupe du milieu et les câbles pour l'alimentation dans la presse étoupe de droite. Serrez correctement les presses étoupes afin de garantir l'étanchéité de votre branchement.
6. Vous branchez les fils suivant le schéma. POUR DES RAISONS DE SECURITE, IL EST RECOMMANDE D'INSTALLER LE CLAVIER A L'EXTERIEUR ET LA PARTIE LOGIQUE A L'INTERIEUR DU LOCAL A PROTEGER.

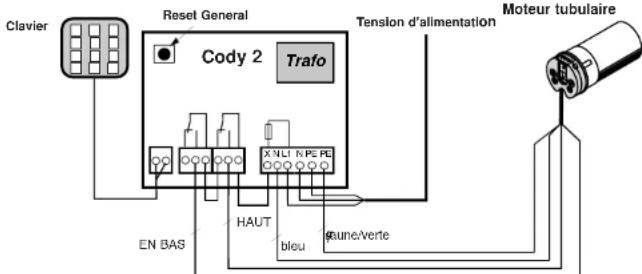

Schéma de raccordement:

Clavier, Sortie relais en HAUT ▲, Sortie relais EN BAS ▼, Tension d'alimentation

Schéma de connexion:

Les sens de rotation du moteur sera inversé par la permutation des fils EN HAUT ▲ noir et EN BAS ▼.

INSTRUCTIONS DE PROGRAMMATION

A lire attentivement avant toute manipulation!!!

Avant de programmer votre TCS - Cody avec vos codes personnels, contrôlez à l'aide du code utilisateur 1234 programmé usine et de la touche clé, le bon fonctionnement de votre installation!

Normalement chaque programmation se fait à l'aide de votre code maître personnel. Afin de vous familiariser avec la programmation de votre TCS-CODY, commencez avec l'entrée d'un code utilisateur qui effacera le code utilisateur 1234 programmée en usine à son emplacement de mémoire 01. Vous trouverez la description sous Programme 2. Ensuite modifiez le code maître 12345678 programmé en usine (programme 1).

Au cas où vous voulez terminer la programmation, appuyez sur la touche à clé et recommencez.

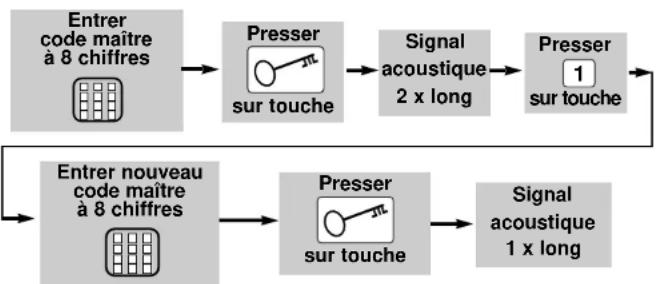

PROGRAMME 1

ENTREE D'UN NOUVEAU CODE MAÎTRE

Maintenant le nouveau code maître a été mémorisé !
