E22 eWDDE - Téléviseur Alphatronics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur LED
Marque	Alphatronics
Modèle	E22 eWDDE
Diagonale de l'écran	55,9 cm (22 pouces)
Résolution	1366 x 768 pixels (HD)
Dimensions approximatives (sans pied)	Largeur : 52 cm, Hauteur : 35 cm, Profondeur : 5 cm
Poids approximatif	3 kg
Alimentation électrique	12 V CC via adaptateur secteur ou câble secteur 230 V
Consommation électrique	30 W (estimation)
Fonctions principales	Réception DVB-T et analogique, lecteur DVD, port USB (photo, musique, film, texte), HDMI, VGA, SCART, YPbPr, télétexte, EPG, PVR via USB, contrôle parental
Connectique	1 x HDMI, 1 x VGA, 1 x SCART, 1 x YPbPr Component, 1 x USB, 1 x entrée antenne, 1 x sortie coaxiale, 1 x Line-In, 1 x casque, 1 x prise secteur 12 V, 1 x CI (Common Interface)
Formats de disque compatibles avec le lecteur DVD	DVD, Super VCD, VCD, CD, HD-CD, MP3/JPEG, DVD-R, CD-R, CD-RW
Formats de fichier USB lus	JPEG, MP3, films MPEG, textes (TXT)
Guide des programmes (EPG)	Oui, avec navigation et marquage des programmes
Sécurité	Verrouillage enfant par mot de passe (code 0000 par défaut), blocage de chaînes par âge
Entretien et nettoyage	Nettoyer l’écran et le boîtier avec un chiffon doux et humide, sans détergent agressif
Réparabilité	Réparations exclusivement par un technicien agréé. Ne pas ouvrir le boîtier.
Pièces détachées	Contactez le service client Alphatronics pour les pièces détachées
Garantie	2 ans, valable uniquement pour une utilisation conforme
Température de fonctionnement	-10 °C à +45 °C

FOIRE AUX QUESTIONS - E22 eWDDE Alphatronics

Comment allumer et éteindre le téléviseur Alphatronics E22 eWDDE ?

Appuyez sur la touche POWER de la télécommande ou sur le bouton situé sur le téléviseur. Pour éteindre complètement, débranchez l’appareil de la prise secteur.

Comment rechercher les chaînes TV ?

Appuyez sur MENU de la télécommande, sélectionnez Recherche des chaînes, puis choisissez votre pays. La recherche automatique trouve toutes les chaînes DVB-T et analogiques disponibles.

Que faire si l’image n’apparaît pas ?

Vérifiez que l’appareil est branché et allumé. Augmentez la luminosité et le contraste dans le menu. Contrôlez les branchements des câbles. Si le problème persiste, débranchez une minute puis rebranchez.

Comment lire un DVD sur ce téléviseur ?

Appuyez sur SOURCE et sélectionnez DVD. Insérez le disque côté écrit vers le haut. La lecture démarre automatiquement. Utilisez les touches de la télécommande pour les fonctions avancées (pause, chapitres, etc.).

Comment connecter une clé USB ?

Insérez la clé USB dans le port à l’arrière du téléviseur. Appuyez sur SOURCE et sélectionnez USB. Choisissez la catégorie : Photo, Musique, Film ou Texte.

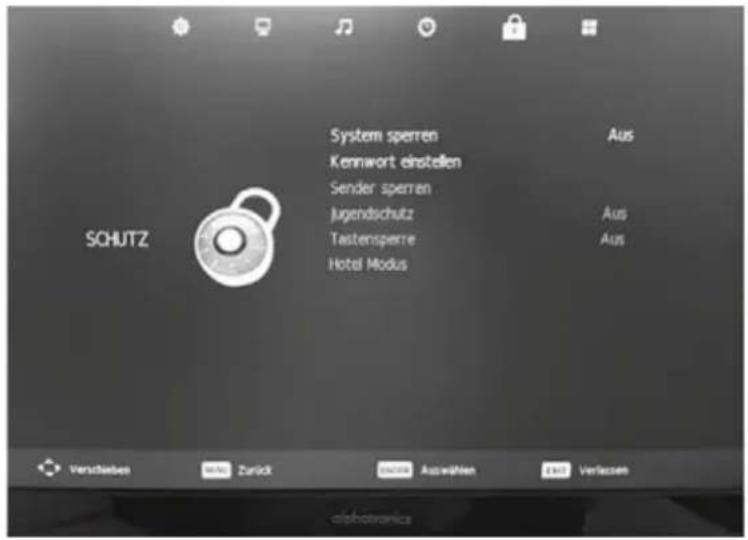

Comment activer le contrôle parental ?

Allez dans le menu BLOCAGE. Entrez le mot de passe par défaut 0000. Vous pouvez bloquer des chaînes ou définir une limite d’âge. Pour changer le mot de passe, utilisez l’option Modifier le mot de passe.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que rien n’obstrue le signal entre la télécommande et le téléviseur. Remplacez les piles (type AAA) en respectant les polarités. Si le problème persiste, essayez de redémarrer le téléviseur.

Comment régler la langue du menu OSD ?

Appuyez sur MENU, allez dans FONCTIONS puis Langue OSD. Sélectionnez la langue souhaitée parmi les options disponibles et confirmez avec OK.

Puis-je enregistrer des émissions sur une clé USB ?

Oui, si votre modèle est équipé de la fonction PVR. Branchez une clé USB formatée, puis appuyez sur la touche REC (enregistrement) pendant la diffusion. Consultez le manuel pour configurer l’enregistrement.

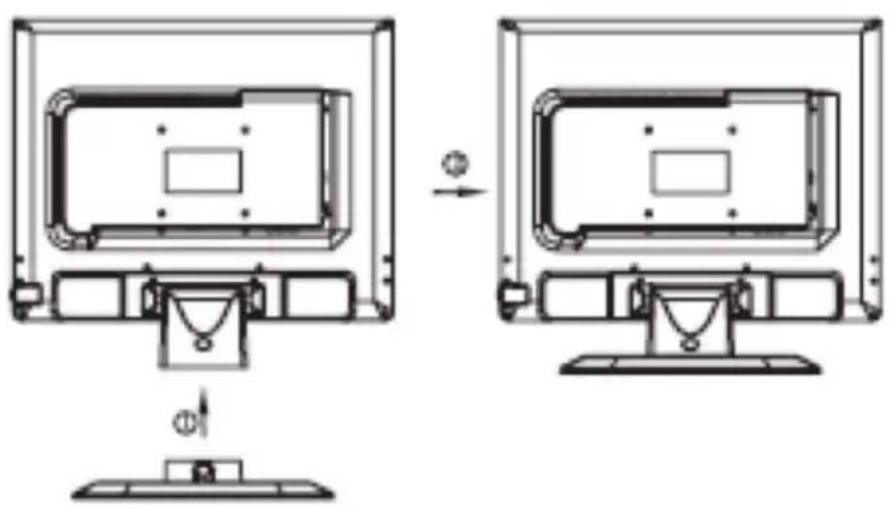

Comment fixer le pied du téléviseur ?

Pour la gamme E (dont fait partie le E22 eWDDE), placez le pied dans l’emplacement prévu en respectant l’orientation, puis vissez-le avec les trois vis fournies. Assurez-vous que la surface est plane et stable.

MODE D'EMPLOI E22 eWDDE Alphatronics

Manuel d'utilisation

Modèle E-15 eWDD/E | E-19 eWDD/E | E-22 eWDD/E | E-24 eWDD M-17eWD | M-19eWDCR | M-19eWD| M-22eWD

alphatronics

Sommaire

1. Introduction et liste d'accessoires 3
2. Boutons de commande sur le téléviseur LED 6
3. Possibilities de raccordement 8
4. Telecommande 9
5. Fonctions de base 12
6. Configuration de la source 12
7. Guidage par menu en mode TV 14
8. Guidage par menu en mode VGA 18
9. Guidage par menu en mode DVB-T 19

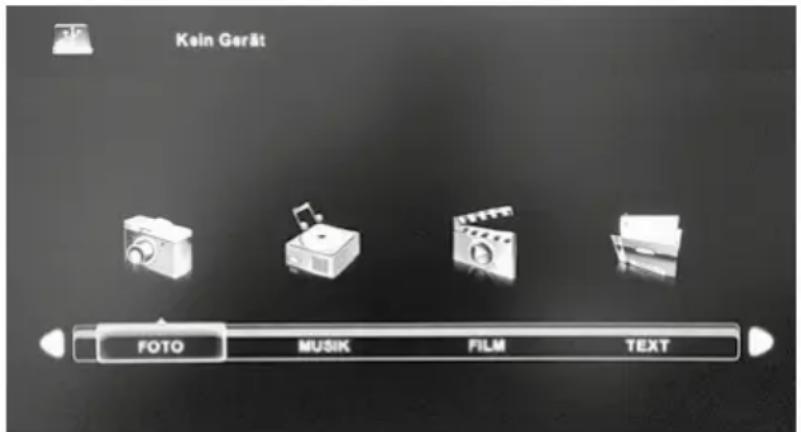

10. Menu Media 20

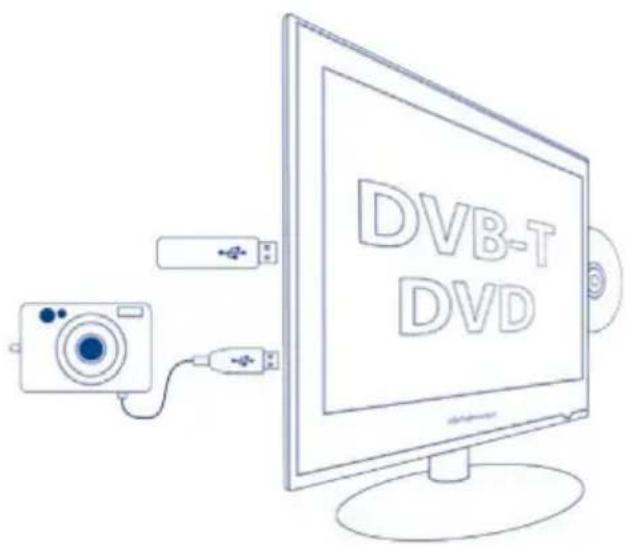

11. Prise USB 22
12. Utilisation DVD 22

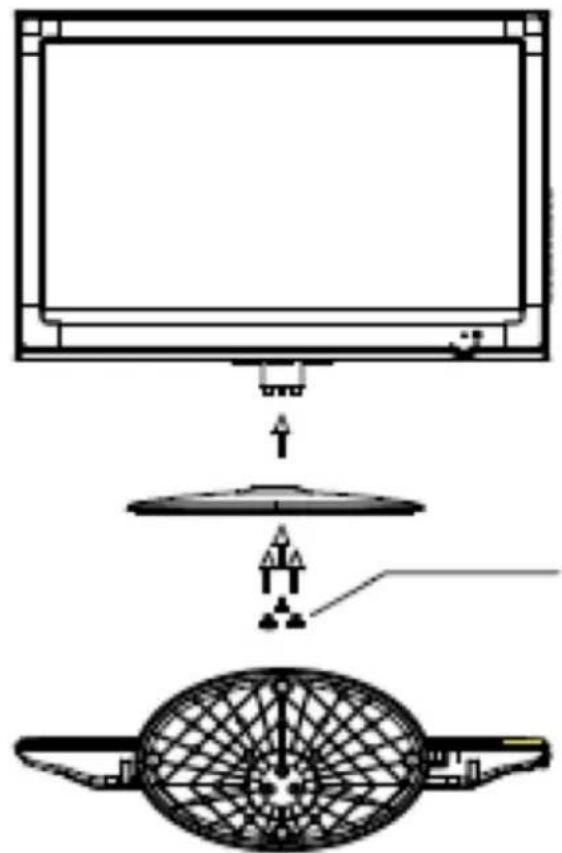

13. Fixation du pied 29
14. Résolution des problèmes 31

Informations sur le service clients 33

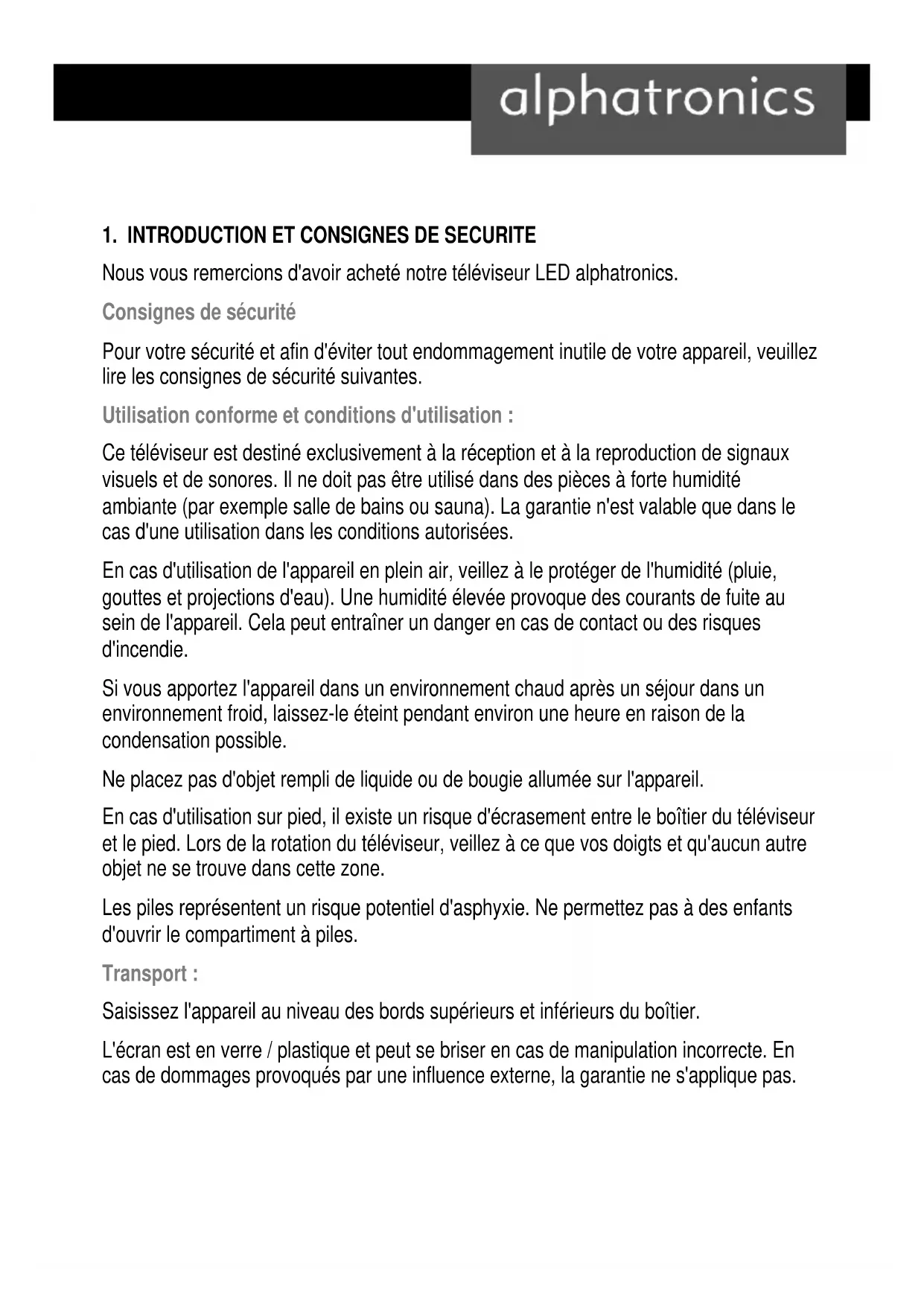

1. INTRODUCTION ET CONSIGNES DE SECURITE

Nous vous remercions d'avoir acheté notre téléviseur LED alphatronics.

Consignes de sécurité

Pour toute sécurité et afin d'éviter tout endommagement inutile de votre apparéil, veuilles dire les consignes de sécurité suivantes.

Utilisation conforme et conditions d'utilisation :

Ce téléviseur est destiné exclusivement à la réception et à la reproduction de signaux visuels et de sonores. Il ne doit pas être utilisé dans des pieces à forte humidité ambiente (par exemple salle de bains ou sauna). La garantie n'est valable que dans le cas d'une'utilisation dans les conditions autorisées.

En cas d'utilisation de l'appareil en plein air, veilsz à le protégger de l'humidité (pluie, gouttes et projections d'eau). Une humidité élevée provoque des courants de fuite au sein de l'appareil. Cela peut entraîner un danger en cas de contact ou des risques d'incendie.

Si vous apportez l'appareil dans un environnement chaud après un séjour dans un environnement froid, laissez-le éteint pendant environ une heures en raison de la condensation possible.

Ne placez pas d'objet rempli de liquide ou de bougie allumée sur l'appareil.

En cas d'utilisation sur pied, il existe un risque d'écrasement entre le boîtier du téléviseur et le pied. Lors de la rotation du téléviseur, veillez à ce que vos doigs et qu'aucun autre objet ne se trouve dans cette zone.

Les piles représentent un risque potentiel d'asphyxie. Ne permettez pas à des enfants d'ouvir le compartment à piles.

Transport :

Saisissez l'appareil au niveau des bords supérieurs et inférieurs du boitier.

L'écran est en verre / plastique et peut se briser en cas de manipulation incorrecte. En cas de dommages provoqués par une influence externe, la garantie ne s'applique pas.

Alimentation :

Une tension incorrecte peut endommager l'appareil. Cet apparéil doit être branché uniquement sur un secteur d'approvisionnement en courant électrique d'une tension correspondante à cette indiquée sur la plaque du constructeur au moyen d'un cable de raccordement 12 V ou du cable secteur fourni. La prise du téléviseur doit être facile d'accès afin de pouvoir débrancher l' apparéil à tout moment. Lors du débranchement de l'appareil, ne pas tirer sur le cable mais sur le boîtier de la prise.

Les câbles dans la prise secteur pourraient être endommagés et provoquer un court-circuit lors du rebranchement.

Placez le cable secteur de façon à ce qu'il ne soit pas endommagé. Le cable secteur ne doit pas être plié, posé sur des bords tranchants, piétiné ou exposé à des produits chimiques (cela vaut également pour l'appareil en intégralité!). Un cable secteur dont l'isolation est endommagée peut conduire à l'électrocution et présente un risque d'incendie.

Circulation de l'air et températures élevées :

Les fentes d'airation au dos de l'appareil doivent toujours rester dégagées. Ne pas poser de journaux sur le téléviseur ou le couvrir. Veillez à garantir un espace libre de 2 cm sur les côtes et au-dessus du téléviseur pour la circulation de l'air en cas d'installation de l'appareil dans une armoire ou sur une étagère. comme tous les apparils électroniques, le téléviseur a besoin d'air pour refroidir lors de son utilisation. L'obstruction de la circulation de l'air peut provoquer un incendie.

Si vous utilisez le téléviseur sur pied, placez-le uniquement sur une surface plane, stable et horizontale.

L'appareil ne doit pas dépasser du rebord avant en cas d'installation dans ou sur un meuble.

Placez l'appareil de façon à ne pas l'exposer aux rayons directs du soleil ou à un réchauffement supplémentaire du fait de radiateurs à proximité.

Évitez que des pieces en métal, des clous, des trombones, des liquides, de la cire ou tout autre substance/objet similaire ne pénétre à l'intérieur de l'appareil par les fentes d'aération situées au dos de celui-ci. Cela peut provoquer un court-circuit au sein de l'appareil et/ou un incendie.

Si toutes un objet avait pénétrer à l'intérieur de l'appareil, débranchez immédiatement la prise secteur de l'appareil et contactez le service clients pour vérification.

alphatronics

Réparations et accessoires :

Vous n'êtes enaucun cas autorisé àretirer le dos du téléviseur vous-même. Les travaux de réparation et de maintenance doivent être effectués exclusivement par des techniciens spécialisés agreés.

Nettoyage :

Nettoyez le téléviseur, l'écran et la télécommande uniquement avec un chiffon humide, doux et propre sans détergent agressif ou décapant.

Conseil pour l'écran LED :

Le téléviseur à écran LED dont vous venez de faire l'acquisition répond à des exigences elevées en matière de qualité et a été contrôle quant aux erreurs de pixel évientuelles. Malgré nos soins lors de la fabrication de l'écran, nous ne pouvons exclure à 100% , pour des raisons technologiques, que l'écran ne présente pas de défaut.

Recyclage :

La directive europeenne 2002/96/CE réglemente la reprise, la recupération et le recyclage en bonne et due forme des apparciels électroniques usages. Pour cette raison, les ancients apparciels électroniques doivent être mis au rebut séparément. Veuillez ne pas jeter cet apparéil avec les ordures menagères!

Vous pouvez déposer gratisment votre apparéil aux endroits de collecte prévus à cet effet ou le cas échéant, le reddoner à votre distributeur en cas d'acquisition d'un apparéil similaire neuf.

Conformément au règlement sur les piles, les piles usagées ne doivent pas être jetées avec les ordures menagères. Veuillez déposer gratisment les piles usagées dans les conteneurs destinés à leur collecte dans le commerce.

Pour de plus amples informations, veuillez contacter les autorités locales.

1.1 CONTENU DE LA LIVRAISON

• Télecommande - Manuel d'utilisation
  Adaptateur pour courant continu Piles AAA (2)
  Cable secteur

2. BOUTONS DE COMMANDE SUR LE TELEVISEUR LED

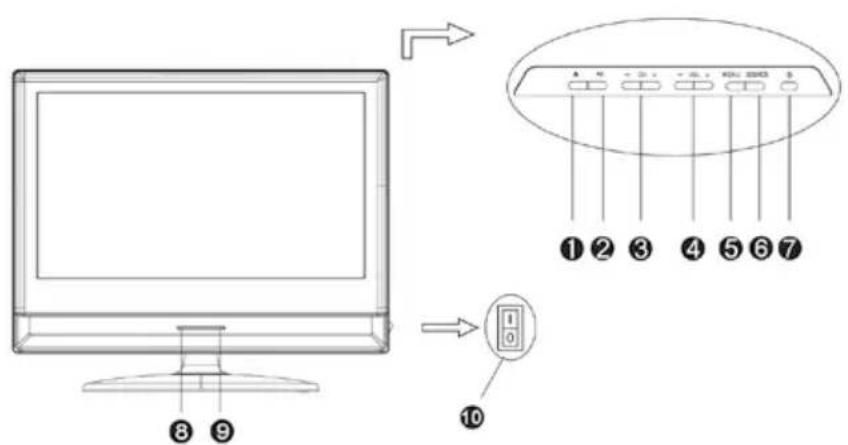

2.1. Gamme E

Ce téléviseur est équipé de sept touches de commande. Ces boutons permettent l'utilisation des fonctions de base du téléviseur, y compris du système OSD (affichage des menus à l'écran). Pour utiliser les fonctions avancées, utilisez la télécommande.

Position	Touche	Fonction
1 INPUT Choix de la source		Pour sélectionner, appuyez sur le bouton CH-/CH+.
2 VOL- Baisse du volume
3	VOL+	Hausse du volume
4	CH-	Programme préçédent
5	CH+	Programme suivant
6 MENU Afficher/confirmer le menu
7 POWER Allumer/éteindre / Mettre		en mode veille

2.2. Gamme M

Position	Touche	Fonction
1	EJECT	Éjecter le DVD
2	PLAY	Lire le DVD
3	CH -/+	Appuyez sur la touche CH -/+ pour passer à la chaine précédente/suivante
4	VOL -/+	Baisse/hausse du volume
5	MENU	Appuyez sur cette touche pour afficher le menu
6	SOURCE	Sélection du signal source
7	POWER	Allumer/étéindre le téléviseur

Remarque :

Lorsque l'appareil est allumé, le voyant est bleu.

Lorsque l'appareil se trouve en veille, le voyant est rouge.

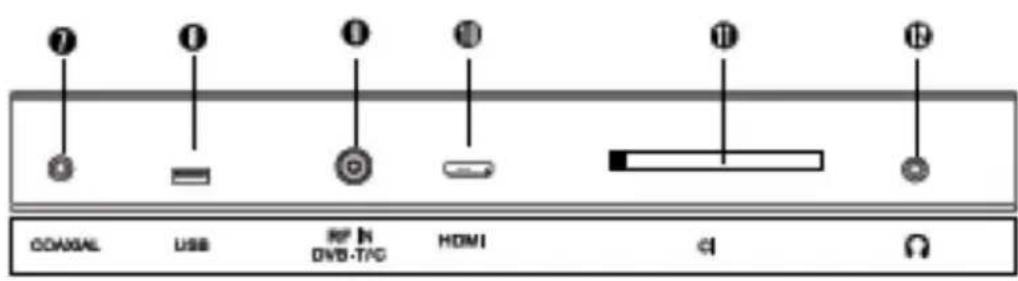

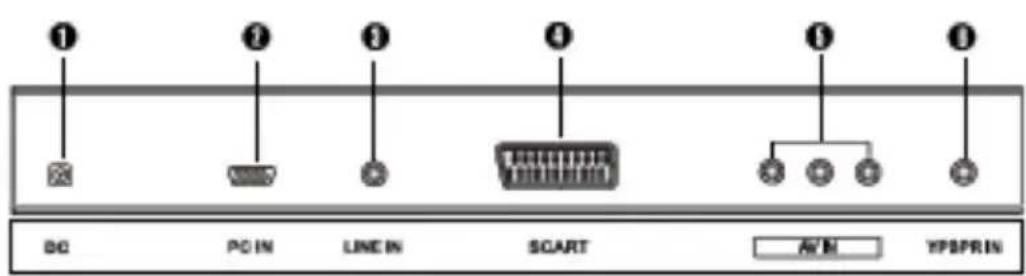

3. POSSIBILITES DE RACCORDEMENT

1. Prise secteur 12 volts
2. Prise VGA
3. Prise Line-In: raccord à la carte son d'un PC.
4. Prise Scart
5. Entreé AV
6. Prise YPbPr Component : raccord d'un apparéil externe via YPbPr.
7. Prise sortie coaxiale
8. Prise USB
9. Entrée antenne : raccord d'une antenne externe (analogue/DVB-T)
10. Prise HDMI
11. Common Interface (Cl-Slot) : fente pour la carte Cl pour les chaînes payantes. Un module CAM est requis.
12. Prise casque

alphatronics

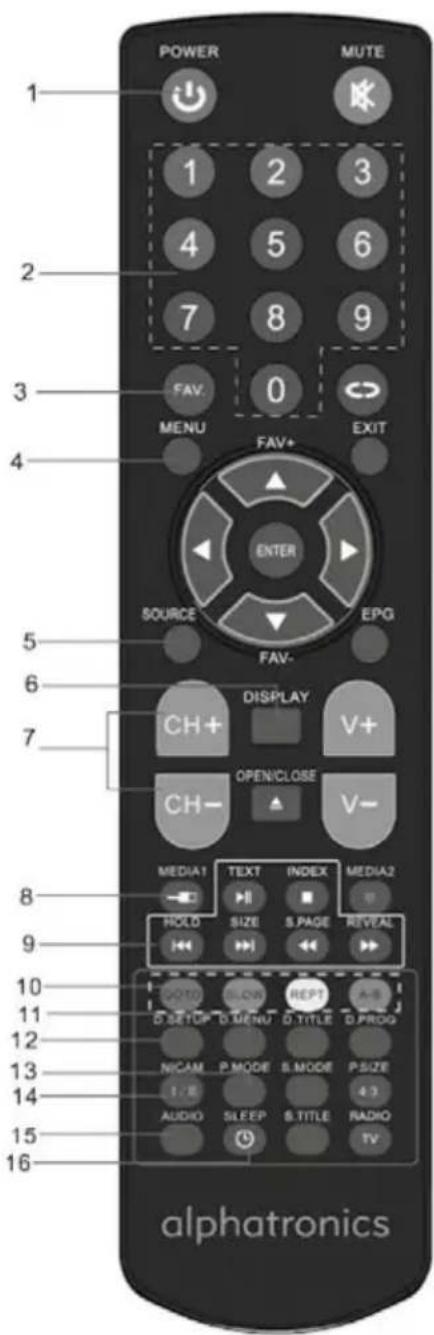

4. TELECOMMANDE

1. Veille / Marche/arrêt
2. Touches 0-9
3. List de favors
4. Menu
5. Sélection de la source (ATV, DTV, antennne, cable, media, AV, PC, YPbPr, DVD, SCART, HDMI)*
6. Affichage de
   differentes informations (source, mode image, nom de la chaine, informations sur le programme)**
7. Sélection de la chaine +/-
8. Ouverture du lecteur media USB
9. Ouverture du télétexte / Fige le contenu de la page/Ouverture de la sous-page
   teletexte/Affiche les

informations cachées/Sommaire télétexte (page 100)
Média/DVD: pause/lecture / chapitre suivant / chapitre précédent / recul rapide / avance rapide / arrêt**

1. Touche rouge (fonction selon menu) / Saut dans le temps lors de la reproduction | Touche verte (fonction selon menu) / ralenti lors de la reproduction | Touche bleue / répétition d'une période A-B | Touche jaune / lors de la reproduction : mode répétition (une fois/en

alphatronics

continue/désactivé) programmation du timer en mode EPG

1. Ouverture du menu du lecteur média (uniquement en cas d'appareil USB ou de DVD)
2. Paramètres système DVD**
3. Mode image : sélection de paramètres de couleur, de contraste et de luminosité prédéfinis
4. Mode son stéreo/mono/double canal (uniquement pour une réception analogue)

1. Mute

2. Retour à la chaine précédente

19.Exit,fermeture du menu

1. Touches de navigation et entrée

2. Sélection +/- de la liste des favors

3. EPG: guide électronique des programmes

4. Volume fort/bas

5. Touche d'éjection du DVD**

6. Enregistrement immédiat sur la mémoire USB*

7. DVD: Menu des titres**

8. DVD: Programmation de l'ordre des chapitres/titres

PVR: Configuration de la clé USB**

alphatronics

1. Mode son, selection de modes prédéfinis
2. Format de l'image 4:3 / 16:9 / zoom
3. Activation des sous-titres (si disponibles)
4. TV/Radio ouverture de la liste des chaînes

Uniquement pour les versions avec fonction PVR (magnétoscope numérique) pour l'enregistrement sur des medias USB (équipement ultérieur possible)

** Toutes les commandes DVD de la télécommande sont disponibles uniquement pour les modèles de la gamme E.

Attention :

L'utilisation non conforme des piles peut entrainer un écoulement de fluides chimiques ou l'explosion. Veuillez respecter impérativement les consignes suivantes :

• Placez les piles en tenant compte des pôles (+) et (-).
• Des piles différentes ont des propriétés différentes. Ne les mélangez pas!
• Ne mélangez pas les anciennes piles et les piles neues. L'utilisation combinée d'anciennes piles et de piles neues peut réduire la durée de vie de vos piles neues et/ou épuiser les anciennes piles.
• Retirer les piles ne fonctionnant plus. La fuite de fluides chimiques peut provoquer la formation de rouille. En cas d'écoulement de fluides chimiques, éliminez ces derniers à l'aide d'un chiffon. En cas d'inutilisation de la télécommande pendant une période de temps prolongée, retirez les piles.

5. FONCTIONS DE BASE

Allumer/eteindre le téléviseur

1. Branchez tous les apparèils à une source d'énergie avant de les allumer.
2. Appuyez sur la touche POWER pour allumer le téléviseur.
3. Appuyez de nouveau sur la touche POWER pour eteindre le téléviseur.

Recherche des chaînes

1. En mode TV : Appuyez sur la touche MENU pour ouvrir le menu OSD.
2. Sélectionnez Recherche des chaînes.
3. Avant de rechercher les chaînes, vous doivent désigner leur pays.
4. Le contrôle automatique de fréquence recherche toutes les chaînes disponibles dans la plage des fréquences disponibles. Toutes les chaînes recevables et DVB-T sont automatiquement recherchées.
5. Lorsque la recherche automatique est terminée, le système enregistre automatiquement toutes les chaînes trouvées.

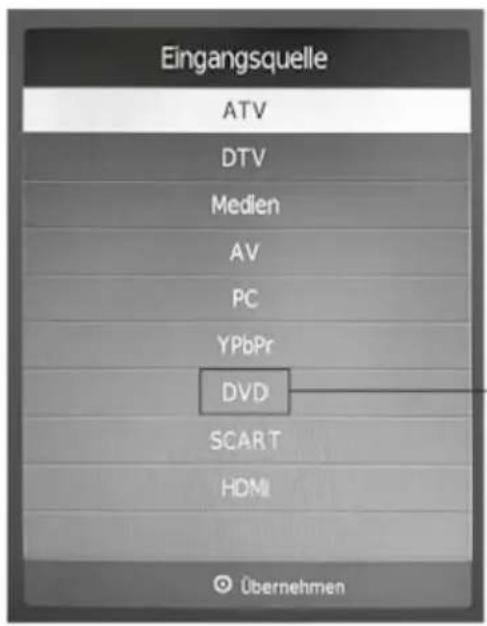

6. Configuration de la source

Appuyez sur la touche SOURCE etCHOISSEZ l'entrée souhaitation. Le guidage par menu est identique a celui decrit ci-dessus.

Fonction MUTE

Appuyez sur cette touche pour activ

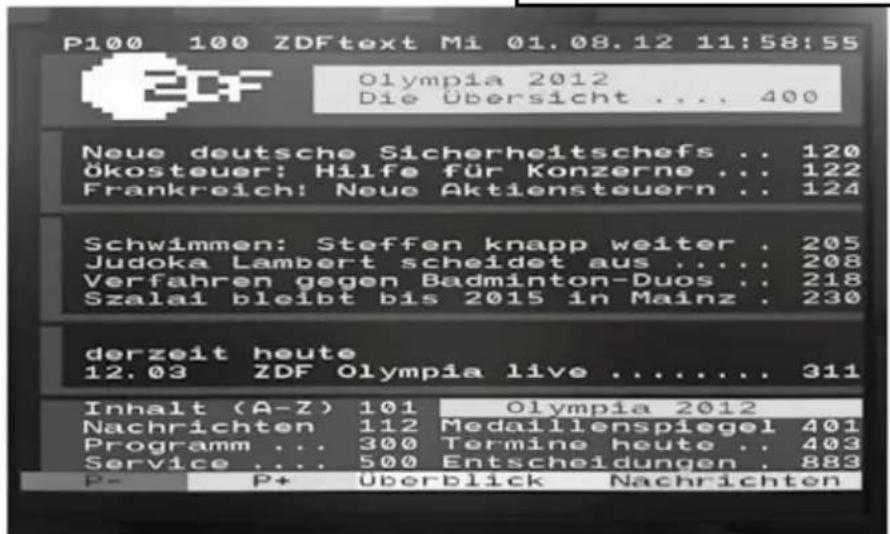

Télexte

En mode TV/DVB-T: appuyez sur la

Uniquement pour les
modeles de la gamme E

rmer le telétexte.

EPG (guide électronique des programmes)

La touche EPG permet d'ouvrir le guide électronique des programmes. Naviguez à travers les programmes à l'aide des flèches pour consulter les informations sur le programme en cours.

Vous pouvez modifier le jour affiché en allant sur la ligne de la date.

Appuyez sur la touche verte (rappel) pour marquer le programme selectionné. La touche jaune permet d'afficher les programmes marqués.

Pour quitter le menu EPG, appuyez de nouveau sur la touche EPG ou la touche EXIT.

7. GUIDAGE PAR MENU EN MODE TV

Le menu TV affiche les six menus suivants : CANAL, IMAGE, SON, TEMPS, FONCTIONS, BLOCAGE. Le sous-menu IMAGE affiche les paramétres suivants : MODE IMAGE, CONTRASTE, LUMINOSITE, COULEUR, NETTETE et NUANCES.

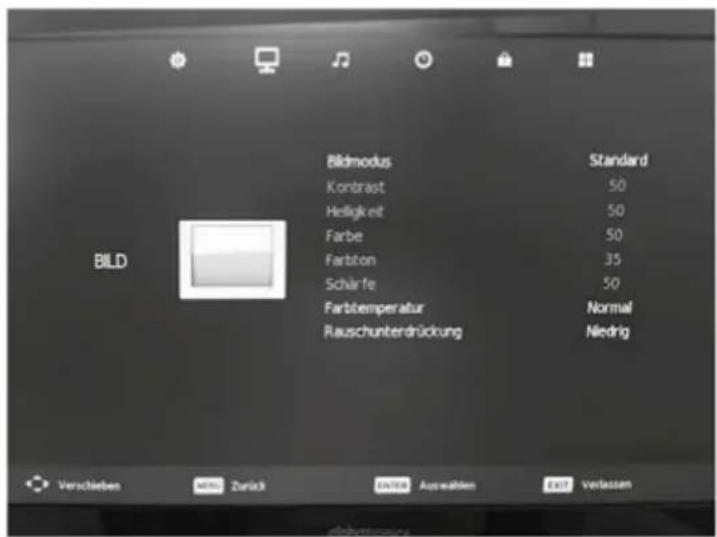

7.1 Menu IMAGE

Exemple: réglage de la luminosité

1. Appuyez sur la touche MENU jusqu'à ce que le menu s'affiche à l'écran. Appuyez ensuite sur les touches pour désirer le menu IMAGE.
2. Appuyez sur les touches pour régler le menu souhaité.
3. Pour selectionner le menu souhaite, appuyez sur les touches
4. Pour quitter le menu OSD, appuyez sur la touche MENU de la télécommande.

alphatronics

Les autres paramètres peuvent être régés de la même façon.

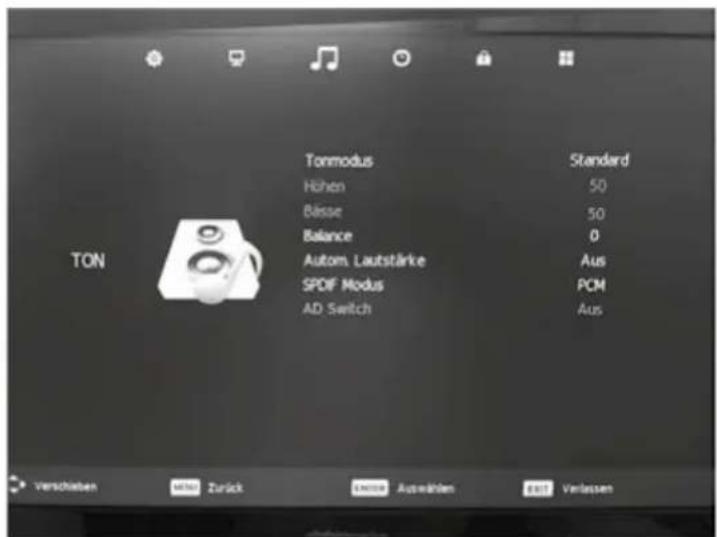

2 Menu SON

1. Appuyez sur la touche MENU jusqu'à ce que le menu s'affiche à l'écran. Appuyez ensuite sur les touches pour désirir le menu SON.
2. Appuyez sur les touches pour régler le menu souhaité.
3. Pour selectionner le menu souhaite, appuyez sur les touches
4. Pour quitter le menu OSD, appuyez sur la touche MENU de la télécommande.

7.3 Utilisation du menu CHAINES

Appuyez sur la touche MENU jusqu'à ce que le menu s'affiche à l'écran. Appuyez ensuite sur les touches pour sélectionner le menu souhaité.

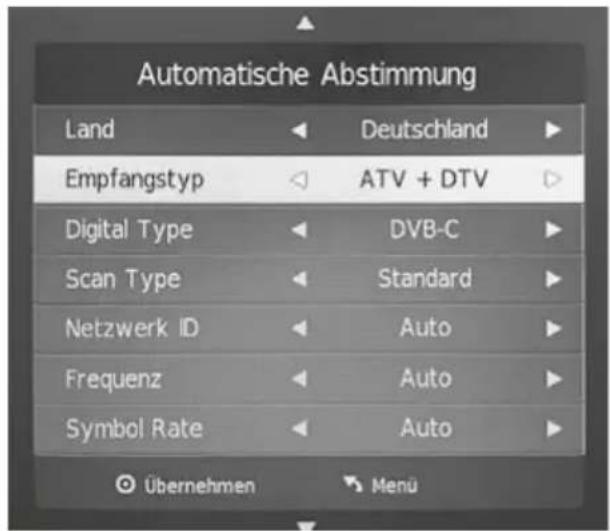

7.4 Menu RECHERCHE DES CHAINS

Le téléviseur commence immédiatement à rechercher et à enregistrer les chaînes TV disponibles. Lorsque la recherche automatique est terminée, le système enregistre automatiquement la meilleure chaine à la première place.

Menu RECHERCHE MANUELLE DES CHÂINES DVB-T et RECHERCHE MANUELLE DES CHÂINES TV ANALOGUE

Ici, vous pouvez selectionner si vous souhaitez rechercher uniquement des chaînes DVB-T ou analogues.

Menu EDITER LES CHÂINES

Ici, vous pouvez déplacer ou supprimer les chânes trouvées. Par ailleurs, vous pouvez creer votre liste de favors. Pour cela, Sélectionnez la chaine souhaitation à l'aide des flèches et appuyez sur la touche FAV de la télécommande.

Informations CI

Vouspouvez consultier ici les informations de la carte Cl.

Antenne active 5 V

En cas de branchement d'une antennae active DVB-T, mettez ce menu sur ACTIVE.

7.5 Utilisation du menu FONCTIONS

Dans le menu FONCTIONS, vous pouvez régler la langue et la durée d'affichage du menu OSD. Les paramètres de l'appareil peuvent être réinitialisés au point "Paramètres usine".

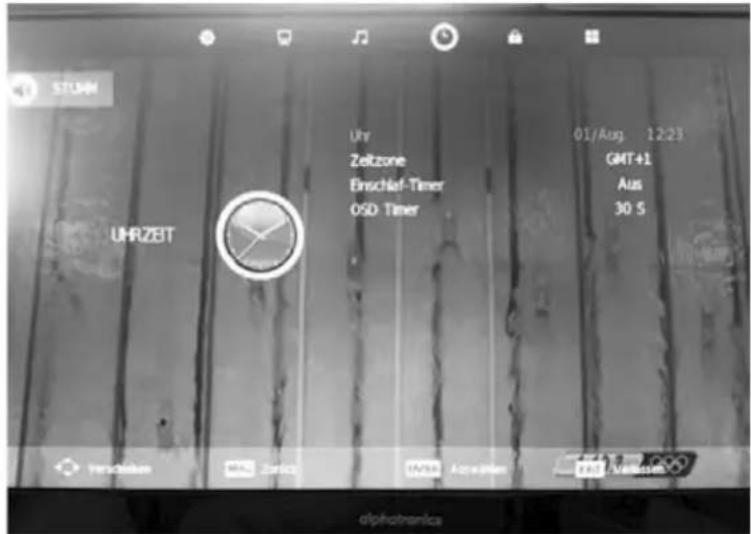

7.6. Utilisation du menu HEURE

Le sous-menu TEMPS affiche les paramètres suivants : MINUTERIE DESACTIVEE, MINUTERIE ACTIVEE, SLEEP-TIMER, EXTINCTION AUTOMATIQUE et FUSEAU HORAIRE.

Vous pouvez régler ici l'heure de démarrage et d'extinction. Vous pouvez également régler le sleep-timer.

7.7. Utilisation du menu BLOCAGE

Dans ce menu, vous pouvez activer la sécurité enfants. Appuyez sur la flèche vers le bas. Le mot de passer défini en usine vous est alors demandé. Indiqué le mot de passer prédéfini : 0000. Pour le changer, Sélectionnez le menu Modifier le mot de passer. Vous pouvez maintainant indiquer un nouveau mot de passer (utilissez des chiffres) et le confirmer dans la deuxième ligne.

Dans le menu BLOQUER PROGR., vous avez la possibilité de bloquer des chaînes. Pour cela, sélectionner la chaine à bloquer. Par ailleurs, vous pouvez régler la protection enfants (tranches d'âge).

alphatronics

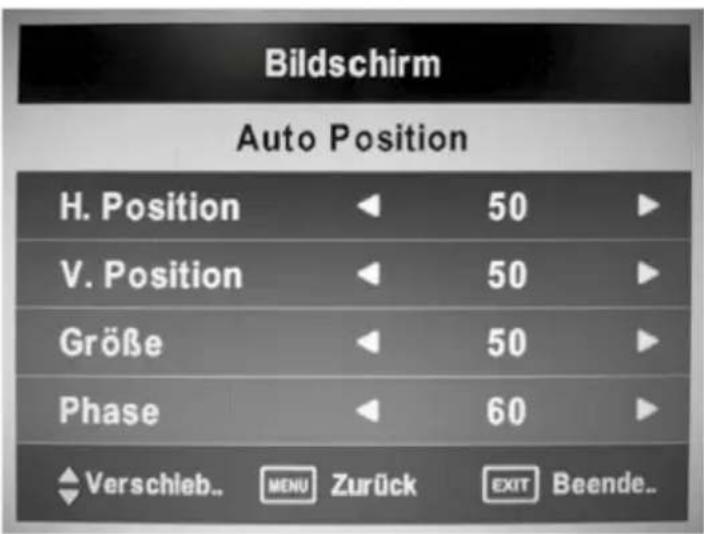

8. GUIDAGE PAR MENU EN MODE VGA

Le menu VGA se trouve dans le menu IMAGE après le branchement d'un PC/Notebook. Appuyez sur la touche pour revenir au dernier point ECRAN. Les paramétres suivants sont disponibles : REGLAGE AUTOMATIQUE, POSITION H, POSITION V, TAILLE et PHASE.

Position H

Appuyez sur les touches < > dans le menu OSD pour déplacer I'ecran vers la gauche et la droite

Position V

Appuyez sur les touches < > dans le menu OSD pour déplacer I'ecran vers le haut et le bas

9. GUIDAGE PAR MENU EN MODE AV ET SCART

Appuyez sur la touche SOURCE etCHOisissez le mode ATV ou SCART. Le guidage par menu est identique a celui decrit ci-dessus.

9. GUIDAGE PAR MENU EN MODE DVB-T

Appuyez sur la touche SOURCE et désissez le mode DTV pour le mode DVB-T et confirmez avec la touche OK.

10. MENU MEDIA

10.1. Menu Photo

Appuyez sur la touche pour selectionner PHOTO dans le menu principal puis confirmez avec la touche OK.

Pour quitter le menu, appuyez sur la touche MENU.

Appuyez sur les touches pourCHOISIR le disque puis sur la touche OK.
Appuyez sur les touches pour quitter le menu.

Appuyez sur les touches pourCHOISIR le dossier puis sur la touche MEDIA.

10.2. Menu Musique

Appuyez sur les touches pour selectionner MUSIC dans le menu principal puis confirmez avec la touche OK.

Pour quitter le menu, appuyez sur la touche MENU.

Appuyez sur les touches pour désir le disque puis sur la touche OK.

Appuyez sur la touche pour quitter le menu.

Appuyez sur les touches pourCHOISIR le dossier puis sur la touche OK pour la lecture.

10.3. Menu Film

Appuyez sur les touches pour selectionner MOVIE dans le menu principal puis confirmez avec la touche OK.

Pour quitter le menu, appuyez sur la touche MENU.

Appuyez sur les touches pour désir le disque puis sur la touche OK.

Appuyez sur les touches pourCHOISIR le film que vous souhaitez voir puis sur la touche OK pour la lecture.

Appuyez sur la touche MEDIA pour revenir au menu précédent et sur la touche EXIT pour quitter le menu MEDIA.

10.4. Menu Texte

Appuyez sur les touches pour selectionner TEXT dans le menu principal puis confirmez avec la touche OK.

Pour quitter le menu, appuyez sur la touche MENU.

Appuyez sur les touches pour désir le disque puis sur la touche OK.

Appuyez sur les touches pourCHOISIR le texte que vous souhaitez voir puis sur la touche OK pour la lecture.

Appuyez sur la touche MEDIA pour revenir au menu précédent et sur la touche EXIT pour quitter le menu MEDIA.

Conseils pour le lecteur media

1. Lorsqu'un fichier est mis en surbrillance, les informations peuvent etre visualises prealablement.

2. Pour obtenir le menu Média, appuyez sur la touche DISPLAY ou ENTREE puis la touche pour l'utiliser.

3. Appuyez sur la touche pour selectionner le fichier que vous souhaitez supprimer puis sur la touche rouge et la touche OK de la télécommande pour confirmer la suppression.

11. PRISE USB

11.1 Prise USB

La prise USB se trouve au dos du téléviseur. Branchez tout d'abord votre clé USB dans le port USB. Appuyez ensuite sur la touche SOURCE de la télécommande. Le menu s'affiche. Sélectionnez le dernier point USB. Les données enregistrées sur la clé USB sont automatiquement chargées. Dans le menu, Sélectionnez la catégorie souhaïée : PHOTO, MUSIQUE, FILM et TEXTE.

12. Utilisation DVD

1. Activer la fonction DVD

• Allumez le téléviseur et appuyez sur la touche SOURCE jusqu'à ce que le mode DVD soit selectionné.

2. Placer le DVD dans le lecteur

• Placez le disque dans le lecteur DVD, cote écrit sur le dessus. Le disque est chargé automatique. L'écran affiche successivement "fermer" puis "lecture". Lorsque le contenu du disque est charge, la lecture commence automatique. Lorsque le disque se trouve deja dans le lecteur, il est lu automatique.

Remarque :

• Pour certains disques, vous doivent appuyer sur la touche après la lecture du contenu ou ouvrir le menu du disque.
• Veillez à placer le disque avec le côte écrit sur le dessus afin de ne pas l'endommager.

3. Reproduction du disque

• Le disque est produit en fonction du menu. Lors de la reproduction, appuyez sur la touche pour interrompre la reproduction. Vous pouvez trier le contenu par titre et série.

4. Retrait du disque

• Pour ne pas endommager le disque, appuyez sur la touche Stop avant de le retirer

Lorsque le disque est ejecté, prenez-le avec prudence sur les bords pour éviter de le rayer.

• Lorsque vous n'utilisez pas le lecteur DVD, veuillez retarder le disque du lecteur.

Formats compatibles

Type de	Taille du	Durée de	Contenu	Remarques
DVD	12 cmSimple:env.120 mn		Contenus audio etvidéo numérique
Super VCD	12 cm env.	74 min MPEG2 y compris SVCD
VCD 12 cm	env. 45 min	MPEG21		y comprisCD2.0/VCD1.1
CD 12 cm	env. 74 min	CD-DA
HD-CD 12	cm env. 74	min HD-DA
MP3/JPEG	12 cm env.	74 min
Remarque : les DVD-R, CD-R et CD-RW sont également compatibles.

Telecommande DVD

Touches Eject

Touche FFW (avance rapide) jusqu'à une vitesse x32

Touchre REw (recul rapide) jusqu'à une vitesse x32

Touché PREV (préçédent) pour revenir au chapitre préçédent

Touches Next Taste (suivant) pour aller au chapitre suivant

Touches utilisables pour la saisie du temps, du titre, du chapitre et de la piste

Cette fonction permet d'ouvrir le titre/la piste ou le chapitre souhaité. Appuyez sur la touche GOTO pour afficher le menu. Indiquez le titre/chapitre/piste à l'aide des touches de CHIFFRES. Pour la reproduction du chapitre, appuyez sur la touche OK.

Toucheralenti

La touche RALENTI permet d'activer les vitesses de ralenti suivantes : 1/2, 1/4, 1/8, 1/16, 1/32, reproduction normale. La touche LECTURE/PAUSE permit de revenir à la vitesse de lecture normale.

REMARQUE : Pendant le ralenti, le son n'est pas reproduit via les enceintes.

REPEAT

REPEAT (Répétition)

• Appuyez sur la touche REPEAT pour repeter différents titres et chapitres d'un DVD.
• Appuyez sur la touche REPEAT pour répéter un ou tous les titres et chapités d'un CD.

A-B

• Lors de la reproduction, appuyez sur les touches A-B pour selectionner le point A.

• Appuyez de nouveau sur la touche pour sélectionner le point B. Le temps entre A et B sera produit automatiquement.

• Appuyez de nouveau sur la touche pour supprimer toutes les marques.

VOL+VOL-

Réglage du volume

MUTE

Couper le son

ZOOM

• Appuyez sur la touche ZOOM pendant la reproduction pour agrandir l'image comme suit :

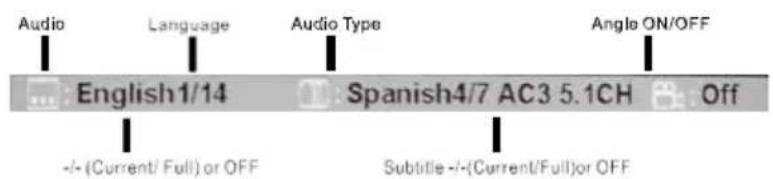

DISPLAY

• Appuyez sur la touche DISPLAY pour afficher un menu dérouulant et consulter le titre, le chapitre, le temps ou d'autres informations.

• Appuyez de nouveau sur la touche pour masquer les informations.

• Pour les disques doubles, appuyez une fois sur la touche DISPLAY pour afficher la première page :

Appuyez de nouveau sur la touche DISPLAY pour afficher la seconde page :

• Pour les disques Super VCD doubles, appuyez une fois sur la touche DISPLAY pour afficher la première page : type de disque, piste -/-(actuelle/tout), mute, statut PCB, mode repetition, temps piste actuelle. Appuyez de nouveau sur la touche DISPLAY pour afficher la seconde page : audio -/-(actuel/tout) ou OFF, type audio, langue, sous-titres, -/-(actuel/tous) ou OFF. Appuyez de nouveau sur la touche DISPLAY pour afficher le menu OSD :
• Pour les CD, CD-G, HD-CD, MP3 / JPEG, appuyez une fois sur la touche DISPLAY pour afficher la première page : type de disque, piste -/-(actuelle/tous), mute, mode répétition, temps piste actuelle.

PROG

Appuyez sur la touche PROG pour afficher le sous-menu Programme :

DVD / MP3 / JPEG Super VCD / VCD / CD / CD-G / D-CD

• Si le mode PCB est sélectionné, celui-ci est automatiquement désactifé lors de la lecture
• Dans les champs en surbrillance, indiquez les numérores de titre et de chapitre à l'aide des touches de chiffres et appuyez sur la touche ou déplacez le curseur à l'aide des touches de navigation sur "play" et appuyez sur ENTREE.
• Pendant la reproduction, vous pouvez utiliser la touche PROGRAM pour ouvrir le menu Programme. Pour supprimer le programme, déplacez le curseur sur "clear" et appuyez sur la touche ENTREE ou Stop.
• Pendant la reproduction, PRG PLAY et le numéro du titre et du chapitre actuel s'affichent.

D.TITLE

affiche le menu de titres pendant la reproduction. (non disponible pour tous les DVD)

D MENU

permiet le return au D.MENU pendant la reproduction (non disponible pour tous les DVD)

D. SETUP

active le menu DVD OSD.

S. TITLE

affiche / masque les sous-titres.

AUDIO

change la langue audio.

Paramètres DVD

Paramètres système

• Appuyez sur la touche DVD SETUP pour ouvrir le menu DVD OSD.
• Appuyez sur les touches ↓ pour déplacer le curseur et scélectionner les différents sous-menus. Pour scélectionner un sous-menu en surbrillance, appuyez de nouveau sur les touches ↓
• Appuyez de nouveau sur la touche DVD SETUP pour fermer le menu DVD OSD.

Remarque: En mode réglage, les fonctions suivantes ne fonctionnent pas :

Remarque : en Allemagne, le format PAL est en général utilisé. Regardez dans votre guide d'utilisation quels formats sont compatibles avec votre téléviseur. Si le format NTSC est utilisé avec un format non compatible, des dysfonctionnements ou des bandes sur l'image sont possibles.

TYPE TV

Les DVD sont produits dans différents formats. Ce menu explique les trois formats suivants :

• 4:3 PS (normal)
• 4:3 LB (normal)
  -16:9 (large)

Vous pouvez selectionner votre format préfééré.

4:3 PS (normal)

La plupart des programmes utilisent le format normal PS 4:3. Lors de la reproduction d'un DVD, il se peut que vous ne voirz pas les cotses gauche et droit.

4:3 LB (normal)

Dans le format LB, les DVD sont produits dans leur format normal. En fonction de la taille de votre téléviseur, il se peut que vous Voyez des bandes noires au-dessus et au-dessous de l'image.

16:9 (large)

Sélectionnez ce format si vous disposez d'un téléviseur large.

Remarque :

• La taille de l'écran peut varier en fonction de la reproduction (et du contenu du disque).
• Les disques dont le contenu est au format 4:3 peuvent etre produits uniquement dans ce format.

Mot de passer

• La configuration de base est verrouillée. Pour modifier cette configuration, indique le mot de passer par défaut "0000" et appuyez sur la touche ENTREE pour le confirmer.
• Pour modifier le mot de passer, indiquez un code à 4 chiffres de votre choix.

Classification

Pour certains DVD, vous pouvez configurer votre propre protection. Vous avez le besoin entre des protections allant de KID SAFE (sur pour les enfants) à ADULT (adultes).

Remarque : Vous pouvez modifier ce paramètre uniquement après avoir entre le mot de passer correct et s'il est activé.

Paramètres usine

Appuyez sur la touche ENTREE pour réinitialiser les paramètres.

Langue

Appuyez sur la touche DVD SETUP pour ouvrir le menu DVD OSD.

Langue OSD

Utilisez les touches de navigation pour ouvrir le menu de la langue OSD et appuyez sur la touche ENTREE pour confirmer. 6 langues sont disponibles. Utilisez les touches pour selectionner la langue. Appuyez sur la touche ENTREE pour confirmer.

Remarque: si la langue souhaitatione n'est pas disponible sur le disque, la langue par défaut du disque est automatiquement sélectionnée.

Langue audio

Utilisez les touches de navigation pour ouvrir le menu de la langue AUDIO et appuyez sur la touche ENTREE pour confirmer. 6 langues sont disponibles. Utilisez les touches pour selectionner la langue. Appuyez sur la touche ENTREE pour confirmer.

Remarque: si la langue souhaitation n'est pas disponible sur le disque, la langue par défaut du disque est automatiquement sélectionnée.

13. Fixation du pied

13.1. Gamme E

1. Placez le pied dans le téléviseur. A cet égard, veillez à l'orientation dupied.

2. Fixez le pied à l'aide des trois vis fournies.

alphatronics

13.2. Gamme M

Placez simplement le téléviseur sur le pied et l'enclenger.

Pas de vis requises.

14. Résolution des problèmes

Veuillez essayer de résoudre les problèmes les plus fréquents à l'aide de la liste cédssous avant de contacter le service clients. Un petit réglage peut souvent résoudre le problème et rétablier la réception de l'image.

Problème Solutions
Pas d'image	Vérifiez que l'appareil soit branché et allumé. Régler la luminosité et le contraste. Vérifiez que le signal d'entrée. Vérifiez la connexion entre l'écran et l'appareil. Débranchez la prise secteur, attendez une minute puis rebranchez l'appareil. Vérifiez le choix d'écran.
L' image n'est pas claire	Vérifiez que le cable de l'entrée video soit correctement branché.
L' image est floue	Variations de courant possibles, raccordez l'appareil à une autre source d'électricité. Vérifiez qu'aucunurreille magnétique (récepteur sans fil, transformateur courant alternatif, etc.) ne se trouve à proximité.
Les couleurs sont estompées	Vérifiez que le cable de l'entrée video soit correctement branché.
L' image "tremble" ou présente des vagues	Vérifiez la plage de tension d'entrée video (V-sync Max. 75Hz, H-sync Max.48.08KHz) Assurez-vous que câbles video soient branchés correctement.

alphatronics

Pas de son	Vérifiez la connexion aux enceintes. Il se peut que le son soit coupé (mute), essayez de régler le volume.
La télécommande ne fonctionne pas	Vérifiez que le signal de la télécommande ne soit pas bloqué par un objet ou par la lumière. Vérifiez les piles et remplacez-les le cas échéant.
Mauvaise réception de l'image et/ou du son	Vérifiez la configuration des appareils de réception branchés en amont (récepteur satellite, récepteur, récepteur DVB-T)
Si le problème persististe,	débranche la prise secteur, attendez une minute puis rebranchez l'appareil.
Autres consignes
Alimentation électrique La section du cable doit être d'au moins 2 x 0,75 mm², pour une longueur de 5 m, d'au moins 2 x 2,5 mm²
Inversion de polarité	Veiller à ce que la tension +/- soit correcte (tenir compte du symbole sur l'étiquette). En cas d'inversion de polarité, la garantie

Si toute fois vous appeareil ne avait toujours pas fonctionner, veuillez contacter votre distributeur ou le service clients technique.

Information produit :

Température ambiente: -10 - +45 °C

Température de stockage: -20 - +60°C

Service clients

Vouvascaft l'acquisition de cet apparil avec une garantie de deux ans.En cas de probleme,veuillz yous adresser a voite distributeur.

Remarque

Toutes modifications du design, des fonctions et de l'équipment réservées. Les images servent uniquement à titre d'illustration et peuvent différer de l'original.

Déclaration CE

Déclaration de conformité du produit concernant la protection de la santé et la sécurité de l'utilisateur et de toute autre personne et sa compatibilité electromagnétique conformément aux normes suivantes :

EN 55022:2010

EN 55024:2010

EN 55013:2013 + A1:2003 + A2:2006

EN 55020:2007 + A11:2011

EN 61000-3-2:2006 + A1:2009 + A2:2009

EN 61000-3-3:2008

EN 60065:2002 + A1:2006 + Cor.:2007 + A11:2008 +A2:2010 + A12:2011

En outre, le produit est conforme aux directives suivantes :

2004/108/CE édition 2004

2006/95/CE édition 2006

alphatronics GmbH

Breitengraserstr. 6

90482 Nuremberg

alphatronics

BA_M171922eWD_E15192224eWDD_70418_V.1.0_D

alphatronics

alphatronics GmbH

Tél. [phone]

Télécopie [phone]

Web: www.alphatronics.de
