Type d'appareil	Machine à laver
Usage prévu	Traitement des tissus lavables en machine
Installation	À l'intérieur, jamais à l'extérieur
Âge minimum d'utilisation	À partir de 8 ans sous supervision
Précautions d'usage	Ne pas ranger de produits inflammables à proximité
Supervision	Requise pour enfants et personnes à capacités réduites
Température maximale d'utilisation sans sèche-linge	Inférieure à 5 °C
Installation sèche-linge	Vérifier compatibilité avec service après-vente
Fixation sèche-linge	Kit de superposition adéquat nécessaire
Accès secteur	Doit pouvoir être coupé via interrupteur bipolaire
Consignes après usage	Fermer robinet si machine inutilisée
Entretien	Débrancher machine ou couper alimentation secteur
Ouverture hublot	Ne pas forcer ni utiliser comme emmarchement
Remplacement câble alimentation	Doit être fait par câble d'origine ou service après-vente
Consignes sécurité	Respecter notice et consignes pour éviter dangers

FOIRE AUX QUESTIONS - SPA1000 WHIRLPOOL

Comment puis-je faire fonctionner le WHIRLPOOL SPA1000 ?

Assurez-vous que l'appareil est correctement branché et que la prise fonctionne. Appuyez sur le bouton d'alimentation pour allumer l'appareil, puis sélectionnez le mode souhaité.

Que faire si l'eau ne chauffe pas ?

Vérifiez que le thermostat est réglé à une température supérieure à la température actuelle de l'eau. Assurez-vous également que l'appareil n'est pas en mode économique.

Comment nettoyer le WHIRLPOOL SPA1000 ?

Utilisez un chiffon doux et un nettoyant non abrasif pour essuyer la surface extérieure. Pour l'intérieur, vidangez l'eau et nettoyez avec une solution de vinaigre et d'eau.

Que faire si le jet d'eau ne fonctionne pas ?

Vérifiez que les buses ne sont pas obstruées. Nettoyez-les si nécessaire. Assurez-vous également que le niveau d'eau est suffisant pour faire fonctionner les jets.

Comment réinitialiser le WHIRLPOOL SPA1000 ?

Débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le. Cela devrait réinitialiser les paramètres de l'appareil.

Quel est le niveau sonore normal de l'appareil ?

Le niveau sonore peut varier, mais un léger bourdonnement est normal lors du fonctionnement. Si vous entendez des bruits inhabituels, vérifiez les composants internes.

Comment vérifier le niveau d'eau ?

Il y a un indicateur de niveau d'eau sur le côté de l'appareil. Assurez-vous que l'eau atteint le niveau recommandé avant de faire fonctionner les jets.

Est-il normal que de la vapeur s'échappe de l'appareil ?

Oui, une légère vapeur est normale lorsque l'eau est chauffée. Assurez-vous que l'appareil est utilisé dans un espace bien ventilé.

Que faire si l'appareil affiche un code d'erreur ?

Consultez le manuel d'utilisation pour connaître la signification du code d'erreur. Généralement, un redémarrage de l'appareil peut résoudre le problème.

Y a-t-il des précautions de sécurité à prendre ?

Ne laissez jamais l'appareil sans surveillance lorsqu'il est en marche. Évitez de surcharger l'appareil avec trop de personnes et ne branchez pas d'autres appareils sur la même prise.

MODE D'EMPLOI SPA1000 WHIRLPOOL

Ce lave-linge est prévu uniquement pour le traitement des tissus lavables en machine, selon les quantités habituelles d'un menage.

• Respectez les instructions fournies dans la presente notice d'utilisation, le manuel d'installation et le tableau des programmes lorsque vous utilise ce lave-linge.

• Conservez cette notice d'utilisation, le tableau des programmes ainsi que le manuel d'installation. Si vous cédez votre machine à une autre personne, voirlez également à lui transmettre ces documents conjointement au lave-linge.

MESURES DE SECURITE ET CONSEILS D'ORDRE GENERAL

1. Mesures de sécurité

Le lave-linge doit etre installedans une piece, jamais a l'extérieur.
- Ne rangez pas de produits inflammables à proximé du lavelinge.
- Ce lave-linge peut être utilisé par les enfants à partir de 8 ans ainsi que par les personnes à capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances requises, à condition d'être superviseés ou guidés quant à l'utilisation sure de la machine et d'être bien informés des dangers inherents à son utilisation. Les enfants ne doivent pas jourer avec le lave-linge. Les opérations de nettoyage et d'entretien du lave-linge ne doivent pas être entreprises par des enfants sans supervision.
- N'utilise pas le lave-linge si la température est inférieure à 5^ .
- Si vous souhaitez installer un séché-linge au-dessus de votre lave-linge, vérifiez d'abord si cela est possible auprès du Service Avec-vente ou de votre revendeur spécialisé. Une telle installation nécessite la fixation du séché-linge sur le lave

linge à l'aide d'un kit de superposition ajustat, disponible auprès du Service Avres-vente ou de votre revendeur spécialised.

• Au terme de l'installation, l'accès à la prise secteur ou la coupure de l'alimentation secteur doivent pouvoir s'effectuer à tout moment par le biais d'un interrupteur bipolaire.
• Fermez le robinet lorsque la machine n'est pas utilisé.
• Avant de procéder au nettoyage ou à l'entretien, débranche la machine ou coupe l'alimentation secteur.
• Ne forcez pas l'ouverture du hublot et ne l'utilise pas en guise d'emarchement.
• Si nécessaire, le cable d'alimentation doit être remplaçé par un cable d'alimentation d'origine, disponible auprès du ServiceAprès-vente. Pour éviter toute mise en danger de personnes, ce remplacement doit impératifement être effectué par un technicien qualifié ou par notre ServiceAprès-vente.

2. Emballage

• Les matérieliaux d'emballage sont 100% recyclables et portent le symbole du recyclage. Pour la mise au rebut, suivez les reglementations locales en vigueur.

3. Mise au rebut des emballages et des lavelinge usagés

• Le lave-linge est fabriqué à partir de matérielx recyclables. Sa mise au rebut doit être réalisée en conformité avec les réglementations locales en viqueur.
• Avant de vous débarrasser de votre machine, nettoyez toute trace de détergent dans le bac à produits et rendez-la inutilisable en coupant le cable d'alimentation.
• Cette machineporte le symbole du recyclage conformément à la Directive Européenne 2002/96/ CE concernant les Déchets d'Equipements Electriques et Electroniques (DEEE ou WEEE). En procedant correctement à la mise au rebut de cette machine, vous contribuerez à empêcher toute conséquence nuisible à l'environnement et la santé.

Le symbole presente sur la machine ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas etretraitecome une ordure menagere. Il doit par consequent etre remis a un centre de collecte des dechets chargedu recyclage des équipements electriques et electroniques.

La mise au rebut doit être effectuee conformement aux reglementations locales en vigueur relatives a la protection de I'environnement.

Pour de plus amples informations sur le traitement, la récapération et le recyclage de ce produit, veuillez contacter le service municipal ou la déchetterie de votre ville, ou bien encore le magasin où vous avez acheté le produit.

4.Gel

N'installez pas le lave-linge dans une piece exposée au gel. Le cas échéant, assurez-vous que le lave-linge est correctement vidange après chaque utilisation :

• Débranche le(s) tuyau(x) d'arrivée d'eau du robinet d'eau et laissez l'eau s'écouler complètement.
• Retirez le tuyau de vidange du siphon ou de la colonne montante, et laissez l'eau s'écouler complètement.
• Eliminez l'eau encore présente dans la machine en suivant les instructions figurant au chapitre « Vidange de l'eau résiduelle ». Avec l'aide d'une autre personne, faites basculer la machine vers l'avant pour permettre à l'eau de s'écouler complètement.

5. Déclaration de conformité CE

• Cette machine est conforme aux normes européennes suivantes :

Directive 2006/95/CE relative à la basse tension Directive 2004/108/CE relative à la compatibilité electromagnétique

Le fabricant decline toute responsabilité en cas d'endommagement du linge suite au non-respect des instructions d'entretien fournies avec le vêtement ou l'article.

AVANT D'UTILISER LE LAVE-LINGE

1. Retrait de l'emballage et vérification

• Àpres avoir déballé le lave-linge, vérifie qu'il n'a pas été endommagé pendant le transport. En cas de doute, n'utilise pas la machine. Contactez le Service Àpres-vente ou votre revendeur local.
• Les matériaux d'emballage (sachets en plastique, éléments en polystyrene, etc.) doivent être tenus hors de portée des enfants, car ils constituent une source potentielle de danger.
• Si la machine a été exposée au froid avant d'être livrée, maintenez-la à température ambientependant quelques heures avant de la dette en marche.

2. Retrait du bridage de transport

• Le lave-linge est doté d'un bridage de transport destiné à éviter son endommagement pendant le transport. Avant demettre la machine en service, il faut OBLIGATOIREMENT retarder le bridage de transport.
• Une fois cette opération terminée, fermez les ouvertures à l'aide des 4 bouchons en plastique fournis.

3. Installation du lave-linge

• Retirez le film de protection du bandeau de commandes (le cas échéant).
• Ne déplacez jamais la machine en la tenant par le plan de travail.
• Placez la machine sur une surface plane et stable, si possible dans un coin de la piece.
  Assurez-vous que les quatre pieds reposent correctement sur le sol et que la machine est bien horizontale (utilisez un niveau à bulle).
• Si la machine est installée sur un plancher en bois ou sur ce qu'on appelle un « plancher flottant » (certains parquets ou planchers lamellés, par exemple), placez-la sur un panneau en contre-plaqué de 60 × 60 cm de largeur/profondeur minimum et de 3 cm d'épaisseur minimum, préalablement fixé au sol.
  Assurez-vous que les bouches de ventilation à la base de votre lave-linge (selon modèle) ne sont pas obstruées par de la moquette ou tout autre matériel.

4. Arrivée d'eau

Raccordez le(s) tuyau(x) d'arrivée d'eau conformément aux prescriptions de votre société locale de distribution des eaux.
Pour les machines à vanne d'arrivée d'eau unique : eau froide

Pour les machines à vanne d'arrivée d'eau double : eau froide ET eau chaude, ou eau froide seulement (voir le manuel d'installation séparé).
Robinet d'arrivée d'eau: raccord tuyau fileté de 3/4"
- Pression d'eau (pression de débit): 100-1 000 kPa (1-10 bar).
Utilisez exclusivement des tuyaux neufs pour raccorder votre lave-linge à l'arrivée d'eau. N'utilisez enaucuncasde tuyauxusagés;mettezeceux-ci au rebut.
Pour les modèle avec arrivée d'eau chaude : la température de l'eau chaude à l'arrivée ne doit pas dépasser 60^

5. Vidange

• Raccordez le tuyau de vidange au siphon ou à tout autre raccord de vidange d'eau (voir le manuel d'installation séparé).
• Si la machine est raccordée à un système de vidange intégré, assurez-vous que ce dernier est équipé d'un évent pour empêcher le replissage et la vidange d'eau simultanés (effet de siphon).

6. Branchement électrique

• Les branchements électriques doivent être réalisés par un technicien qualifié, en conformité avec les instructions du fabricant et les normes de sécurité locales en vigueur.
• Les données techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l'intérieur du hublot.
  La machine doit être branchée au réseau au moyen d'une prise de terre, conformément aux réglementations en vigueur. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de blessures corporelles ou de dommages matériels resultant du non-respect des instructions ci-dessus.
  N'utilisez nirallongene, ni multiprise.
• Débranche le lave-linge avant de procéder à son entretien.
  N'utilise enaucun cas la machine si elle a etendommagée pendant le transport.Informez-en leServiceApres-vente.
  Le remplacement du cable d'alimentation peut uniquement etre réalisé par le Service Avres-vente.
• Lors de l'utilisation d'un disjoncteur à courant résiduel (RCCB), utilisez uniquement un modele portant le symbole

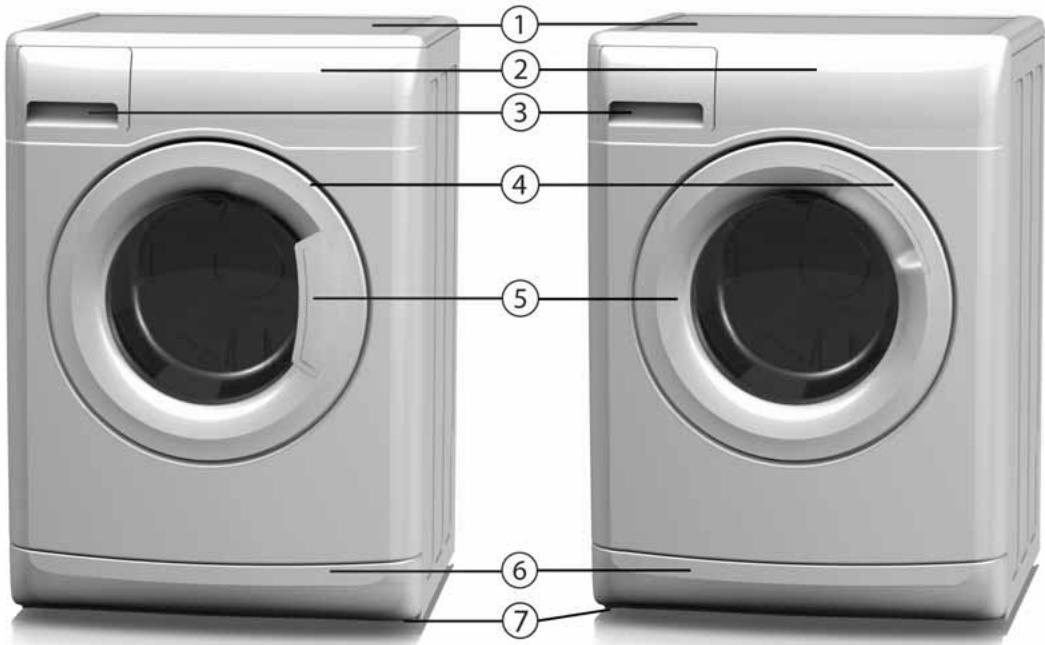

DESCRIPTION DU LAVE-LINGE

Selon le modele:

1. Plan de travail
2. Bandeau de commandes
3. Bac à produits
4. Plaque signalétique (à l'intérieur du hublot)
   5.Hublot
5. Accès à la pompé avec filtre et tuyau de vidange d'urgence (le cas échéant) situé derrière la plinthe
6. Pieds régibles

HUBLOT

Pour ouvrir le hublot, appuyez sur la poignée intérieure et tirez vers vous. Fermez le hublot sans forcer. Il est verrouillé lorsque vous entendez un déclic.

AVANT D'EFECTUER LE PREMIER CYCLE DE LAVAGE

Afin d'évacuer l'eau qui a stagné dans la machine suite aux tests effectuels par le fabricant, nous vous recommendons de lancer un cycle de lavage court sans charger le tambour.

1. Ouvrez le robinet.
2. Fermez le hublot.
3. Versez une petite quantité de détergent (maximum 1/3 de la quantité de détergent recommendée par le fabricant pour le linge peu sale) dans le compartment de lavage principal [II] du bac à produits.
4. Sélectionnez et démarrez le programme « Synthétiques » à 60 °C (voir le tableau des programmes séparé).

PREPARATION DU CYCLE DE LAVAGE

1. Triez le linge selon ...

- Type de textile / symbole d'entretien

Articles en coton, fibres mélangées, entretien facile / synthétique, laine, lavage main.

Couleur

Séparez le linge de couleur du linge blanc. Lavez séparément le linge de couleur neuf.

Taille

Remplissez le tambour en alternant les grandes et les petites pieces afin d'améliorer l'efficacité de lavage et la répartition du linge dans le tambour.

Delicat

Lavez les petits textiles (bas en nylon, ceintures, par exemple) et le linge avec agrafes (soutiens-gorge, par exemple) dans un sac à linge ou dans une taïde d'oreiller avec fermeture à glissière. Retirez tous les crochets de rideaux ou placez les rideaux avec leurs crochets dans un sac à linge.

2. Videz les poches

Les pièces de monnaie, épingles de sutureté, etc., risquent d'endommager le linge, le tambour et la cuve.

3. Fermetures éclair

Fermez les fermetures éclair, les boutons ou les agrafes; liez ensemble les ceintures ou les rubans.

Traitement des taches

• Les taches de sang, de lait, d'oeuf, etc., sont éliminées lors de la phase enzymatique automatique du programme.
• Pour les taches de vin rouge, de café, de thé, d'herbe, de fruits, etc., ajoutez un détachant dans le compartment principal du [U] bac à produits.
• Traitez les taches au moyen d'un détachant aussi rapidement que possible.

Teinture et décoloration

Utilisez exclusivement des teintures et des produits de blanchiment recommendés pour les lave-linge.
- Respectez les instructions du fabricant.
- Les composants en plastique et en caoutchou à l'intérieur de la machine peuvent changer de couleur au contact des produits de teinture ou de blanchiment.

Chargement du linge

1. Ouvrez le hublot.
2. Introduisez le linge, piece par piece, dans le tambour, sans surcharger la machine. Respectez les poids de chargement indiqués dans le tableau des programmes.

Remarque: la surcharge de la machine donne un résultat moins satisfaisant et provoque le friissement des vêtements.

1. Fermez le hublot. Veillez à ce qu'aucun linge ne reste coince entre le hublot et le joint du hublot.

DÉTERGENTS ET PRODUITS ADDITIFS

Conserve le détergent et les produits additifs dans un endroit sec, hors de portée des enfants!

N'utilise pas de solvents tels que térébenthine ou benzène; ne lavez enaucun cas des tissus traités avec du solvant ou des liquides inflammbles dans le lave-linge.

N'utilise que du détergent et/ou des produits additifs destinés à une utilisation dans des lave-linge à usage domestique.

Respectez les consignes indiquées sur l'étiquette d'entretien du linge.

Lechoix du détergent dépend :

du type de tissu
de la couleur
- de la température de lavage recommandaee
du type et du degré de salissure.

Type de linge	Type de détergent
Linge blanc non délicat (froid-95 °C):	détergent puissant avec eau de Javel
Linge blanc délicat (froid-40 °C):	détergents doux avec eau de Javel et/ou agents de blanchiment optique
Couleurs claires / pastel dégradées (froid-60 °C):	détergents avec eau de Javel et/ou agents de blanchiment optique
Couleurs intenses (froid-60 °C):	détergents couleurs sans eau de Javel / agents de blanchiment optique
Couleurs noires / sombres (froid-60 °C):	détergents spéciaux pour linge de couleur noire / nombre

Pour le linge nécessitant un traitement spécifique (teils laines ou microfibres), l'utilisation de détergents, de produits additifs ou de pré-traitement spéciaux du commerce est recommendé.

Pour des informations détaillées, reportez-vous à l'adresse Internet www.cleanright.eu.

Si vous sélectionnez l'option « Prélavage », ne verse pas de détergent liquide dans le compartment de lavage principal.

Si vous scélectionnez un début ou une fin de cycle temporisé(e) (selon modèle), n'utilise pas de dédTérgent liquide.

Dosage

Respectez les doses recommandées et spécifiées sur l'emballage des détergents. Elles dépendent :

• du type et du degré de salissure
  de la quantité de linge à laver

-charge complète : respectez les instructions du fabricant de détergent.
- demi-charge : 3/4 de la dose prescrite pour une charge complete.
- charge minimale (environ 1 kg) : 1/2 de la dose prescrite pour une charge complete.

Si aucune indication de charge n'est inscrite sur

l'emballage du dédTergent : les fabricants de dédTergent se référent en général à des recommendations de dosage de 4,5 kg de linge pour un dédTergent puissant et de 2,5 kg de linge pour un dédTergent doux.

• de la durée de l'eau (renseignez-vous auprès de votre société de distribution des eaux). L'eau douce nécessite moins de détergent que l'eau calcaire.

Veuillez observer ce qui suit :

Tout surdosage entraine une formation excessive de mousse et réduit l'efficacité du lavage.

Si le lave-linge détece une quantité trop importante de mousse, il peut bloquer l'essorage, ou augmenter la durée du programme et la consommation d'eau (voir également les remarques sur la formation de mousse dans le chapitre « Diagnostic rapide »).

Un dosage de détergent insuffisant peut donc le linge gris, et provoquer des dépôts de calcaire sur la résistance, le tambour et les tuyaux.

Où verser le détergent et les produits additifs

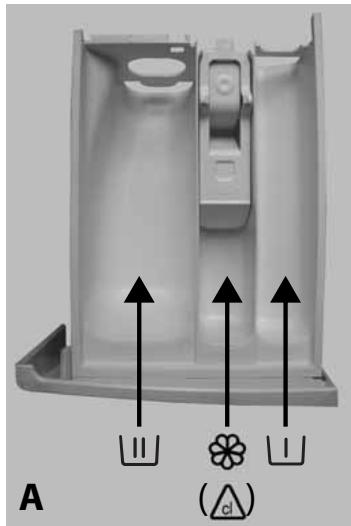

Le bac à produits est divisé en trois compartments (fig. « A »).

• Detergent pour le lavage principal
  Detachant
• Détartrant

Versez les produits additifs jusqu'au repère « MAX », sans le dépasser.

Compartment de prélavage

• Detergent pour le prélavage
  Assouplissant UNIQUEMENT lors de l'utilisation de l'option « Couleurs 15^ plus » (le cas échéant)

Si vous utilisez du détergent liquide, fermez le bac à produits immédiatement après avoir versé le détergent.

Pierre rapporte pour le compartment de lavage principal (fig. B - disponible uniquement sur les lave-linge dotés de l'option

« Couleurs 15^ plus »):

Cette piece rapportée doit être utilisée dans le compartmentement de lavage principal lorsque vous sélectionnez l'option « Couleurs 15^ plus » et que vous prévoyez d'utiliser du détergent liquide pour le lavage principal.

REMARQUE IMPORTANTE! Cette piece rapportée convient uniquement aux détagents liquides et ne doit pas être mise en place lors de l'utilisation de détagents en poudre.

Si vous utilise systématique du détergent liquide pour le lavage principal, vous pouvez laisser en place la pièce rapportée dans le compartment de lavage principal, même si l'option « Couleurs 15^ plus » n'est pas sélectionnée.

Comment utiliser l'option « Couleurs 15^ plus » (le cas échéant):

Si vous sélectionné cette option, vous devez :

• mesure en place la piece rapportée dans le compartment de lavage principal de la machine, uniquement si vous prévoyez d'utiliser du détergent liquide pour le lavage principal (fig. C)
• verser le détergent liquide dans la pièce rapportée en place dans le compartmentement de lavage principal (fig. D). Si vous utilisez du détergent en poudre, n'utilisez pas la pièce rapportée. Versez la poudre directement dans le compartmentement de lavage principal.
• versez l'assouplissant liquide dans le compartment de prélavage (fig. E), en respectant les recommendations de dosage indiquées sur le bidon d'assouplissant.
• si vous souhaitez que votre linge soit doux, vous pouvez bien entendu également ajouter de l'assouplissant liquide dans le compartment assouplissant.

Si vous utilisez de l'eau de Javel

• Lavez votre linge avec le programme souhaité (Coton, Synthétiques), en ajoutant la quantité d'eau de Javel appropriée dans le compartment ASSOULISSANT (refermez délicamentement le bac à produits).
• Dès le programme de lavage terminé, démarrez un cycle de « Rinçage et Essorage » pour éliminer l'odeur résiduelle d'eau de Javel; ajoutez un peu d'assouplissant, si vous le souhaitez.
  Ne mélangez jamais l'eau de Javel et l'assouplissant dans le compartment.
• Utilisez de préférence des produits de blanchiment à base d'oxygène. Dans ce cas, conformez-vous aux instructions du fabricant.

Si vous utilisez de l'amidon

• Sélectionnez le programme « Rinçage et Essorage », et contrôle que la vitesse est réduite à 800 tr/min.
• Démarrez le programme, ouvre le bac à produits de façon à pouvoir voir environ 3 cm du compartment assouplissant.
• Versez le mélange d'amidon dans le compartment essoupissant lorsque l'eau s'écoule dans le bac à produits.

VIDANGE DE L'EAU RÉSIDUELLE / NETTOYAGE DU FILTRE

Nous vous recommendons de contrôle et de nettoyer régulièrement le filtr, au moins deux ou trois fois par an, notamment:

• En cas d'activation duvoyant «Nettoyage pompe »
• Si la machine ne vidange pas correctement ou n'essore pas.
  Si le lave-linge se trouve dans une piece exposée au gel, il est nécessaire de vidanger l'eau résiduelle après chaque'utilisation afin d'éviter l'endommagement de la machine.

REMARQUE IMPORTANTE : avant de vidanger la machine, attendez que l'eau soit refroidie.

1. Arrétez et débranchez la machine.
2. Pour ouvrir la plinthe (selon modèle): - Poussez les languettes droite et gauche vers le bas (le cas échéant) pour libérer etsteroler la plinthe (fig. « A »).
3. Retirez la plinthé à l'aide de l'insert de siphon du bac à produits : exercez avec votre main une pression vers le bas sur l'un des côtés de la plinthé, puis poussez l'insert de siphon dans l'espacement entre la plinthé et le panneau avant, et ensuite faites levier pour ouvrir la plinthé (fig. « B »).
4. Placez un récipient à proximé du lave-linge.

5. Si votre lave-linge est équipé d'un tuyau de vidange d'urgence:

6. Détachez le tuyau de vidange d'urgence.

Si vous machine n'est équipée d'aucun tuyau de vidange d'urgence: place un écipient large et plat sous le filtré (fig. « D »). Ne tenez pas compte des opérations 5 à 8 et passerez directement à l'opération 9.

1. Maintenez l'extrémité du tuyau de vidange d'urgence dans le recipient et retirez le dispositif d'arrêt (fig. « C »).
2. Attendez l'écoulement complet de l'eau, puis réinstallé le dispositif d'arrêt sur l'extrémité du tuyau (fig. « D »).
3. Fixez de nouveau le tuyau de vidange d'urgence (le cas échéant) dans son attache.
4. Placez un linge en coton absorbant (une serviette deatoire, par exemple) sur le sol devant le filtré.
5. Ouvrez le filtrte lentement en le tournant dans le sens inverse des aiguilles d'une montre (fig. « F »); attendez que toute l'eau se soit éculée, puis désvissez le filtrte complètement et retirez-le.
6. Uniquement pour la vidange de l'eau résiduelle: inclinez delicatement la machine vers l'avant (l'aide d'une deuxième personne est nécessaire) pour permettre l'évacuation complète de l'eau.
7. Uniquement pour le nettoyage du filtre : nettoyez le filtre et la cavité du filtre ; vérifie que le rotor de la pompe situé dans la cavité du filtre tourne librement.
8. Réinsérez le filtré et revissez-le dans le sens des aiguilles d'une montre, jusqu'à son blocage.
9. Versez 1 litre d'eau environ dans le bac à produits afin de réactiver le système « Economique ». Vérifie que le filtré est correctement installé et fixé, et qu'aucun écoulement d'eau n'est present.
10. Réinstallez la plinthe (fig. « G »). Au besoin, inclinez légérer le lave-linge vers l'arrière pour réaliser cette opération (l'aide d'une deuxième personne est nécessaire).
11. Branchez le lave-linge. Le lave-linge est à présent opérationnel.

NETTOYAGE ET ENTRETIEN

Habillage de l'appareil et bandeau de commandes

• Pour le nettoyage, utilisez un chiffon doux et humide. Essuyez avec un chiffon doux.

Intérieur de la machine

• Àpres chaque lavage, laissez le hublot entrouvert pour permettre au tambour de sécher.
• Si vous ne lavez jamais ou rarement du linge à 95^ , nous vous conseillons de lancer de temps à autre un cycle à 95^ sans charger le tambour, en ajoutant un peu de détergent; ceci permettra de conserver l'intérieur de la machine en parfait état de propre.

Joint du hublot

• Séchez le joint de la porte après chaque utilisation à l'aide d'un chiffon en coton absorbant. Vérifie que le joint est parfaitement sec avant de referrer le hublot.
• Verifiez régulierement l'etat du joint du hublot.

Filtre

• Contrôlez et nettoyez régulièrement le filtr, au moins deux à trois fois par an (voir « Vidange de l'eau résiduelle / Nettoyage du filtré »).

N'utilisez jamais de détergents à base de solvants, de poudres à récurer, de nettoyants pour vitres ou tout usage, ni de produits liquides inflammbables. Ces produits risquent d'endommager les surfaces ou autres composants en plastique.

Nettoyage du bac à produits

1. Tirez le bac à produits vers vous, jusqu'à la butée. Appuyez avec vos doigts sur la petite dépression au niveau de l'inscription « PUSH » (fig. « A ») pour débloquer le bac, puis dégageze-le en le tirant vers vous.
2. Dégagez le siphon du compartment assouplissant en tirant vers le haut (fig. « B »). Le cas échéant, retirez également la piece rapportée pour détergent liquide du compartment de lavage principal, puis retirez la partie colorée du siphon (fig. « C »).
3. Lavez toutes les pieces à l'eau courante.
   4.Nettoyez le logement du bac à produits à l'aide d'un linge humide.
4. Reposez le siphon dans le compartment assouplissant en le repoussant vers le bas jusqu'en butée; si vous lave-linge est doté d'une pièce rapportée pour détergent liquide, reposez également la partie colorée du siphon sur la pièce rapportée. Glissez ensuite le bac à produits dans son logement.

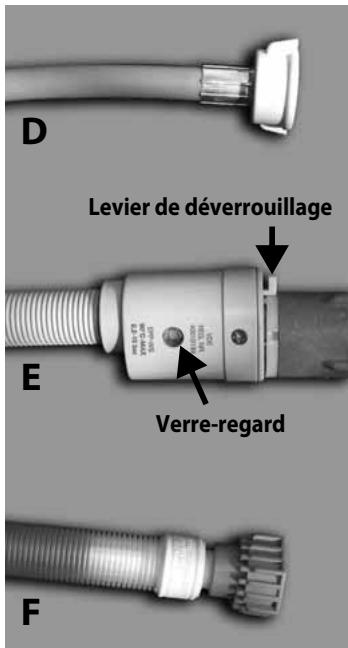

Tuyau(x) d'arrivée d'eau

(fig. D, E ou F - selon modele)

Vérifiez régulièrement l'absence de signes de fragilisation et de fissures. Si vous constazez des dommages, remplacez-le par un tuyau de type identique, disponible auprès du Service Àpres-vente ou de votre revendeur spécialisé.

Si le tuyau d'arrivée d'eau de votre lave-linge correspond à celui représenté sur la figure « E», inspectez régulièrement le verre-regard de la soupape de sécurité du tuyau: s'il est rouge, la fonction d'hydrosécurité du tuyau s'est déclenchée et le tuyau doit être remplaced par un neuf, disponible auprès du Service Àpres-venture ou de cette revendeur spécialise. Ce modele peut être doté d'un levier de déverrouillage sur lequel vous doivent appuyer lorsqu'on devissez le tuyau.

Si votre tuyau d'arrivée d'eau est doté d'un revêtement transparent (fig. « F »), contrôle-en régulièrement la couleur; si cette dernière s'intensifie par endroits, il est possible que le tuyau présente une fuite et doit être remplaced. Adressez-vous à notre Service ÀpRES-vente ou à un revendeur spécialisé pour obtenir un tuyau de rechange.

Nettoyage du filtré situé dans le(s) tuyau(x) d'arrivée d'eau

1. Fermez le robinet et desserrez le tuyau d'arrivee d'eau au niveau du robinet.
2. Nettoyez le filtrte interne et revisisse le tuyau d'arrivee d'eau sur le robinet.
3. Dévissez ensuite le tuyau d'arrivée d'eau à l'arrière de la machine.
4. Extrayez le filtr de la machine à l'aide de pince et nettoyez-le.
5. Réinstallé le filtré et revissez le tuyau d'arrivée d'eau.
6. Ouvrez le robinet et vérifie l'étanchéité des raccordements.

GUIDE DE DÉPANNAGE

Votre lave-linge est équipé de différentes fonctions de sécurité automatiques qui déetectent les anomalies et permettent au système de sécurité de réagir en conséquence. Ces anomalies sont généralement peu importantes et peuvent être résolues en quelques minutes.

Problème	Causes, Solutions, Conseils
La machine ne démarre pas,aucunvoyant ne s'allume	• La fiche n'est pas insérée correctement dans la prise.• La prise ou le fusible ne fonctionne pas correctement (utilisez une lampe de table ou un apparéil similaire pour les tester).
La machine ne démarre pas malgré l'activation de la touche « Départ/Pause »	• Le hublot n'est pas correctement fermé.• La fonction « Sécurité enfants/Verrouillage touches » a été activée © (selon modulo). Pour déverrouiller les touches, appuyez simultanément sur les deux touches affichtant le symbole de clé et maintençes les enforcées pendant 3 secondes minimum. Le symbole de clé disparait de l'afficheur et le programme peut être démarré.
L'appareil s'arrête en cours deprogramme et levoyant« Départ/Pause » clignote	• La fonction « Arrêt cuve pleine » est activée. Appuyez sur la touche « Départ/Pause » pour essorer le linge. Pour évacuer l'eau sans essorer, sélectionnez le programme « Vidange » (le cas échéant) ou appuyez sur la touche « RàZ/Vidange »pendant 3 secondes minimum.• Le programme a été modifié - sélectionnez de nouveau le programme souhaïté et appuyez sur la touche « Départ/Pause »• Le programme a été interrompu et le hublot a été eventuèlement ouvert - fermez le hublot et redémarrez le programme en appuyant sur la touche « Départ/Pause »• Le système de sécurité de la machine a été activé (voir « Voyants d'anomalie » dans le tableau des programmes).• Le robinet d'acciviée d'eau est fermé ou le tuyau d'acciviée d'eau est plié ou obstrué (levoyant « Robinet fermé » clignote).
Des résidus de détergent etde produits additifs sontprésents dans le bac àproduits	• La quantité d'eau est insuffisante ; il est possible que les filtres du tuyau d'acciviée d'eau soient obstrués (voir « Nettoyage et entretien »).
La machine vibre pendantl'essorage	• Le bridage de transport n'a pas été retireé ; avant demettre le lave-linge en service, il faut obligatoirement restorer le bridage de transport.• La machine n'est pas de niveau / ne repose pas fermement sur ses quatre pieds (voir le manuel d'installation séparé).
Déséquilibre pendantl'essorageLevoyant « Essorage/Vidange » de la barredprogrammes clignote, ou lavitesse d'essorage surl'affichage clignote, ou levoyant de vitesse d'essoragclignote à la fin duprogramme (salon modulo).Le linge est encore trèsmouillé.	Un déséquilibre de la charge de linge au cours de l'essorage a entraîné uneneutralisation de la phase d'essorage afin d'éviter d'endommager le lave-linge. C'estpourquoi le linge est encore très mouillé.Lé déséquilibre peut avoir été causé par : des petites charges de linge (par exemple uniquement quelques articles de grande taillie ou très absorbants, tels des serviettes de bain) ou des articles de grande taillie/lourds.Dans la mesure du possible, évitez les petites charges de lavage. Il est fortement recommendé d'ajouter d'autres articles de taillie différente lors du lavage d'articles de grande taillie ou très lourds.Si vous souhaïez essorer le linge humide, ajoutez d'autres d'articles de différentes tailles, puis sélectionnez et lancez le programme « Rinçage et essorage »
Le linge n'est pascorrectement essoré	• Un déséquilibre au cours de l'essorage a entraîné une neutralisation de la phase d'essorage afin de protéger le lave-linge (voir « Déséquilibre pendant l'essorage »).• La quantité excessive de mousse empêche le déroulement de l'essorage ; sélectionnez et démarrez le programme « Rǐnçage et essorage » .Evitez d'utiliser unequantité excessive de détergent (voir « DÉtergents et produits additifs »).• La touche « Essorage » a été réglée sur une vitesse d'essorage réduite.

Description des voyants d'anomalie

Problème	Causes, Solutions, Conseils
Le lave-linge s'arrête plusieurs minutes au milieu d'un programme en cours; le programme ne semble pas se poursuivre	Fonction normale de la machine permettant une optimisation de la phase de rincegage. Vous avez probablement utilisé une trop grande quantité de détergent; le lave-linge interrupt automatiquement le programme afin de réduire la quantité de mousse. Cette pause peut être repétée plusieurs fois jusqu'à ce que la réduction de la quantité de mousse soit suffisante pour permettre la poursuite du cycle de lavage. Si la mousse persististe, le voyant rouge « Service » s'allume et l'indication « F18 » ou « Fod » s'affiche. Le cas échéant, reportez-vous aux instructions relatives auvoyant « Service » dans les pages suivantes.
Des traces de détergent sont générées sur le linge après le lavage	Les traces blanches sur les tissus noirs sont provoquées par des composants insolubles des détergents en poudre sans phosphate. - évitez tout surdosage du détergent; utilisez du détergent liquide; Sélectionnez l'options « Rincegage intensif», si possible; frottez le tissu.
Le programme est beaucoup plus long / court que la durée indiquée dans le tableau des programmes ou à l'affichage (le cas échéant).	Le lave-linge s'adapte à différents facteurs pouvant influencer la durée du programme, tels que la formation excessive de mousse, un effet de balourd dû à la présence d'articles lourds, un temps de chauffage plus long en raison de la température de l'arrivée d'eau, etc. Par ailleurs, le système de détéction du lave-linge adapte la durée du programme en fonction de la charge de lavage. En fonction de ces facteurs, la durée est recalculée pendant le programme et mise à jour, si besoin est ; pendant ces périodes, une animation apparait à l'affichage (le cas échéant). Pour de petites quantités de linge, la durée du programme indiquée dans le tableau des programmes peut être réduite de 50 %.

Clignotement duvoyant d'anomalie	DescriptionCausesSolutions
« Robinet d'eau fermé »	L'eau n'entre que lentement ou pas du tout. Levoyant « Départ/Pause » clignote.Effectuez les vérifications suivantes:Le robinet d'av里程碑 d'eau est complètement ouvert et la pression du début est suffisante.Leluyau d'av里程碑 d'eau est plié.Lel filtr de tuyau d'av里程碑 d'eau est obstrué (voir « Nettoyage et entretien »).L'eau se trouvant dans le tuyau d'av里程碑 d'eau est gelée.Le verre-regard de la soupape de sécurité du tuyau d'av里程碑 d'eau est rouge (si votre lave-linge est équipé d'un tuyau d'av里程碑 d'eau comme illustré sur la figure « D »- voir chapitre précédent « Nettoyage et entretien »); remplacez le tuyau par un tuyau neuf disponible auprès du ServiceAprès-vente ou d'un revendeur spécialisé.Une fois le problème éliminé, redémarrez le programme en appuyant sur la touche « Départ/Pause »Si le problème persisté,appelez le ServiceAprès-vente (voir le chapitre suivant).
« Nettoyage pompe »	La vidange de l'eau ne s'effectue pas. La machine s'arrête à l'étape du programme correspondant; débranchez-la et vérifie si:Le tuyau de vidange est plié ou est obstrué pour une raisonquelconque.Lel filtr ou la pompé est colmaté(e) (voir le chapitre « Vidange de l'eau résiduelle / Nettoyage du filtr »);attendez que l'eau soit refroidie avant de la vidanger.L'eau à l'intérieur du tuyau de vidange est gelée.Dés que le problème a été éliminé, appuyez sur la touche « RàZ » pendant 3 secondes minimum;puis redémarrez le programme souhaïté. Si le problème persisté,contactez le ServiceAprès-vente(voir le chapitre suivant).

Clignotement duvoyant d'anomalie	Indication sur l'affichage (le cas échéant)	Description Causes Solutions
« Service »	de « F03 » à « F43 » (sauf « F18 » et « F24 »)	« Panne du module électrique » Appuyez sur la touche « RàZ » pendant 3 secondes minimum.
	« F24 »	Cette indication peut s'afficher en cas de linge très absorbant ou lorsque vous avez mis trop de linge dans la machine pour un programme prévu pour des petites quantités de linge uniquement. Ne surchargez pas le lave-linge. Appuyez sur la touche « RàZ » pendant 3 secondes minimum pour interrompre le programme. Sélectionnez et démarrez le programme « Rincege et Essorage » pour que le programme de lavage interrompu se termine correctement.
	« F02 » ou « FA » (si disponible sur votre modèle, le voyageur « s'allume)	« Panne d'hydrosécurité » Positionnez le sélecteur de programme sur « Arrêt/O», débranchez la fiche de la prise secteur et fermez le robinet d'eau. Inclinezdélicatement l'appareil vers l'avant (l'aide d'une deuxieme personne est nécessaire) pour permettre l'évacuation complète par la base de l'eau accumulée. Ensuite :• rebranchez la machine• ouvre le robinet d'eau (un écoulement immédiat d'eau dans la machine sans que celle-ci ait été mise en marche indique un problème ; fermez le robinet et contactez le ServiceAprès-vente)• Sélectionnez et démarrez de nouveau le programme souhaité.
	« F18 » ou « Fod »	« Mousse excessive » Une quantité excessive de mousse a interrompu le cycle de lavage. Si votre lave-linge est équipé de la fonction « Aide au dosage », et que vous utilisez celle-ci : vérifie si les valeurs de dosage régles pour les différents groupes de programmes correspondant aux valeurs de dosage recommandées pour le détergent que vous utilisez (voir les instructions séparées pour plus d'informations sur la fonction « Aide au dosage »).• Sélectionnez et démarrez le programme « Rincege et Essorage ». • Sélectionnez ensuite à nouveau le programme souhaité et démarrez-le en veillant à utiliser moins de détergent. Voir aussi la description d'anomalie « Le lave-linge s'arrête plusieurs minutes... » dans la partie initiale du Guide de dépannage.

Si l'une des anomalies susmentionnées persiste, débranche la machine, fermez le robinet d'arrivée d'eau et contactez le Service Àpres-vente (voir le chapitre suivant).

TENEUR EN HUMIDITE RESIDUELLE DU LINGE SUITE A L'ESSORAGE

La teneur en humidité résiduelle du linge suite à l'essorage dépend essentiellement du type de tissu, du programme sélectionné et de la vitesse d'essorage. Pour obtenir la teneur en humidité la plus BASSE possible, Sélectionnez le programme de lavage désigné sur la plaque énergétique, avec la vitesse d'essorage maximale. Ce programme est désigné dans le tableau des programmes séparé sous l'appellation « Programme de référence pour plaque énergétique ». Ci-dessous, une étude sur la teneur en humidité résiduelle (en %) par rapport aux différentes classes d'efficacité d'essorage :

Classe d'efficacité d'essorage	Teneur en humidité résiduelle en %
A (= efficacité maximale)	moins de 45
B	45 ou plus, mais moins de 54
C	54 ou plus, mais moins de 63
D	63 ou plus, mais moins de 72
E	72 ou plus, mais moins de 81

ECONOMISEZ L'ENERGIE ET CONTRIBUEZ A LA PROTECTION DE L'ENVIRONNEMENT

• Vous economiserez de l'énergie, de l'eau, du détermgent et du temps en utilisant la charge maximale recommendée pour chaque programme.
• Economisez de l'énergie en utilisant un programme de lavage à 60^ au lieu d'un programme à 95^ , ou à 40^ au lieu de 60^ .
• Utilisez la fonction « Prélavage » uniquement lorsque le linge est très souillé. Economisez du détergent, du temps, de l'eau et de l'énergie en ne seLECTIONnant pas la fonction « Prélavage » pour du linge légèrement ou normalement souillé.
• Ne dépasse pas les doses de détergent prescrites dans les instructions du fabricant.
• Sélectionnez une vitesse d'essorage élevé lorsque vous prévoyez de secher votre linge au sèche-linge, ce afin de limiter le temps et l'énergie nécessaires pour le séchage.

EXPLICATION DE LA PLAQUE ENERGETIQUE

(uniquement pour les lave-linge avec plaque énergétique, conformément à la Directive 2010/30/EU)

La plaque énergétique contient des informations relatives au rendement et à la consommation de votre lave-linge : La flèche noire en gras indique la classe d'efficacité énergétique (A+++ = efficacité maximale / D = efficacité minimale).

kWh/an Consommation electrique annuelle

L/an

Consommation d'eau annuelle

Capacité de charge maximale

dB

Niveau sonore du cycle de lavage

dB

Niveau sonore du cycle d'essorage

kg

Classe d'efficacité d'essorage

(A = efficacité maximale /

G = efficacité minimale)

SERVICE APRÈS-VENTE

Avant de contacter le Service Avres-vente :

1. Vérifiez si vous pouvez remédier au problème par vous-même (voir « Guide de dépannage »).
2. Redémarrez le programme pour vérifier si le problème s'est résolu de lui-même.
3. Si la machine ne fonctionne toujours pas correctement, appelez le Service Àpreès-vente.

Communiquez :

• la nature du problème;
• le modele du lave-linge
• le code Service (numéro indiqué après l'indication SERVICE).

SERVICE

L'autocollant du Service Avec-vente se trouve à l'intérieur du hublot.

• toute adresse complète
• votre numero de téléphone et l'indicatif regional. Les nombres de téléphone et les adresses des Services Avres-vente sont indiqués sur la carte de garantie. Vous pouvez également contacter le revendeur auprès duquel vous avez fait l'acquisition de la machine.

ACCESSIONS

Pour certains modèles, vous pouvez obtenir par le biais du Service ÀpRES-vente ou de votre revendeur spécialisé :

• Un socle avec tiroir que vous pouvez installer sous votre lave-linge. Il rehausse votre machine et permet de la charger et de la décharger avec plus de facilité. Il n'est plus nécessaire de vous baisser pour acceder au hublot. En outre, son caractère spacieux offre une solution de rangement ideale.

• Un kit de superposition, qui vous permet de fixer votre sèche-linge au-dessus de votre lave-linge.

• Un socle avec kit de superposition, qui vous permet de fixer votre sèche-linge au-dessus de votre lave-linge, de gagner de la place et de facilititer le chargement et le déchéancement de votre sèchelinge.

• Un kit d'intégration, qui vous permet d'intégrer votre lave-linge sous le plan de travail d'une cuisine, par exemple. Consultez le Service Àpres-vente ou votre revendeur spécialisé pour déterminer si un tel kit est disponible pour votre modèle de lave-linge.

TRANSPORT / DÉPLACEMENT

Ne déplacez jamais la machine en la boulevant par le plan de travail.

1. Debranchez la fiche de la prise secteur.
2. Fermez le robinet.
3. Vérifie que le hublot est correctement fermé et que le bac à produits est repoussé à fond.
4. Debranche les tuyaux d'arrivee d'eau et de vidange.
5. Laissez s'écouler l'eau encore présente dans les tuyaux et dans la machine (voir « Vidange de l'eau résiduelle / Nettoyage du filtré »).
   6.Installez le bridage de transport (obligatoire).

RACCORDEMENT ÉLECTRIQUE

Pour la Grande-Bretagne uniquement

Avertissement - Cet apparéil doit être mis à la terre

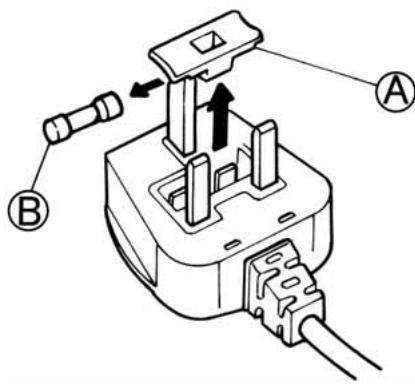

Remplacement du fusible

Si le cable d'alimentation de cet apparéil est équipéd'une fiche BS 1363A 13 A dont le fusible a sauté, remplacez ce dernier par un fusible de type A.S.T.A./agréé conforme à BS 1362 et procédez comme suit :

1. Retirez le couvercle de fusible (A) et le fusible (B).
2. Insérez le fusible 13 A de rechange dans le couvercle du fusible.
3. Replacez les deux éléments dans la prise électrique.

Important:

Le couvercle de fusible doit être remis en place chaque fois qu'un fusible doit être replacé. En cas de perte, n'utilise la fiche qu'après avoir replacé le couvercle manquant.

L'insert de couleur ou les mots inscrits en couleur et en relief à la base de la fiche vous permettent d'identifier le couvercle adapté pour votre machine.

Vous pouvez vous procurer des couvercles defuse chez.
votre revendeur de materiel electrique local.

Pour la République d'Irlande uniquement

Les informations fournies pour la Grande-Bretagne s'appliquent en général à la République d'Irlande, mais on y utilise également un troisième type de fiche et de prise à 2 broches avec mise à la terre laterale.

Prise murale / fiche (valable pour tous les pays)

Si la fiche qui équipe la machine ne correspond pas à votre prise murale, veuillez contacter le Service Àprous-vente pour obtenir des conseils. Ne tentez jamais de replacer la fiche vous-même. Cette procédure doit être executée par un technicien qualifié, conformément aux instructions du fabricant et aux normes de sécurité locales en vigueur.

Fabricant :

Whirlpool Europe s.r.l.

Viale Guido Borghi 27

21025 Comerio (VA)

Italie
