Type de produit	Chauffage à infrarouges
Marque	AKO
Modèle	BK 1201
Puissance nominale	1,2 kW (1200 W)
Dimensions (L x H x P)	768 x 100 x 92 mm
Poids	1,60 kg
Tension de raccordement	230 V ~ / 50 Hz
Degré de protection	IP24 (résistant aux éclaboussures)
Classe de protection	I (avec conducteur de protection)
Hauteur minimale de montage	1,8 m
Distance minimale face avant	65 cm
Angle d'inclinaison maximal	40° vers le bas
Niveaux de puissance	1 (1200 W) + arrêt
Type d'installation	Montage mural horizontal
Matériau du corps	Métal
Garantie	2 ans
Entretien	Nettoyage avec chiffon humide, pas de produits abrasifs
Réparabilité	Remplacement des éléments chauffants par un spécialiste
Utilisation	Intérieur uniquement
Sécurité	Ne pas couvrir, ne pas utiliser comme radiateur pour table à langer

FOIRE AUX QUESTIONS - BK 1201 AKO

Comment installer le chauffage BK 1201 ?

L'appareil doit être monté à l'horizontal sur un mur vertical, à une hauteur minimale de 1,8 m. Respecter une distance de 65 cm minimum par rapport à la face avant. Retirer les cales de transport avant utilisation. L'installation électrique doit être réalisée par un électricien qualifié.

Quelle est la puissance maximale du BK 1201 ?

La puissance nominale est de 1,2 kW (1200 W). L'appareil dispose d'un seul niveau de chauffe (position 1) et d'un arrêt (position 0).

Quelles sont les distances de sécurité à respecter ?

Respecter une distance minimale de 65 cm devant l'appareil et une hauteur de montage d'au moins 1,8 m. Éloigner tout objet inflammable de la zone de rayonnement. Ne pas installer directement sous une prise de courant.

Comment nettoyer le chauffage BK 1201 ?

Mettre l'appareil à l'arrêt et le laisser refroidir. Nettoyer les surfaces extérieures avec un chiffon humide puis sécher soigneusement. Ne pas utiliser de produits abrasifs ou de polissage. Pour la poussière, utiliser un pinceau à poils souples.

Que faire si l'appareil ne chauffe pas ?

Vérifier que l'affichage n'indique pas 0, et que le disjoncteur correspondant n'a pas sauté. Si le problème persiste, contacter un électricien qualifié ou le service après-vente.

Puis-je utiliser cet appareil dans une salle de bain ?

Oui, l'appareil a un degré de protection IP24 (résistant aux éclaboussures). Cependant, il ne doit pas être installé à portée d'une personne dans la baignoire ou sous la douche, et il faut respecter les zones de sécurité selon la norme VDE 0100 partie 701.

Comment régler le niveau de chauffe ?

Utiliser l'interrupteur à tirette situé sur l'appareil. En position 0, l'appareil est à l'arrêt ; en position 1, il chauffe à pleine puissance (1200 W). L'affichage indique le niveau sélectionné.

L'appareil peut-il être monté au plafond ?

Non, le montage au plafond ou à la verticale est interdit. L'appareil doit être installé à l'horizontal sur un mur vertical.

Comment remplacer l'élément chauffant ?

Le remplacement doit être effectué uniquement par un spécialiste. Mettre l'appareil hors tension, le laisser refroidir, puis démonter la grille frontale et les connecteurs. Utiliser un chiffon pour éviter d'endommager les surfaces.

Quelle est la garantie du BK 1201 ?

La garantie est de 2 ans conformément aux conditions de garantie du fabricant.

MODE D'EMPLOI BK 1201 AKO

Instructions de montage et d'utilisation

Chauffage à infrarouges
BK 1201, BK 2001, BS 1201, BS 1801

1. Remarques importantes

Conservez précieusement ces instructions et remetteez-les le cas échéant au prochain propriétaire de l'appareil.

• Cet apparéil n'est pas destiné au milieu industriel et ne doit être utilisé qu'à l'intérieur de pieces fermées.
• Seul unElectricien spécialise est habilite a proceder à l'installation et à la réparation de l'appareil conformément aux consignes de sécurité en vigueur.
• En cas de dysfonctionnement, débrancher l'appareil.
• Ne pas couvrir l'appareil de chauffage, risque d'incendie!
• Respecter les écartements minimaux.
• Prudence! En service, les surfaces de l'appareil deviennent très chaudes.
• Ne pas utiliser cet apparéil comme radiateur pour table à langer !
• Ne pas laisser l'appareil en marche sans surveillance. Cette recommandation vaut en particulier pour les enfants en bas âge ou les personnes fragiles qui ne sont pas en mesure de quitter la zone de rayonnement ou la pierce en cas de température trop élevé.
• L'appareil de chauffage ne doit pas etre mis en service par des enfants ou par des personnes qui ne sont pas en mesure de l'utiliser en toute sécurité. S'assurer que les enfants ne jouent pas avec l'appareil.
• Ne pas exploiter l'appareil dans des pieces ou sont utilisées des matières inflammables (telles que solvants, etc.).

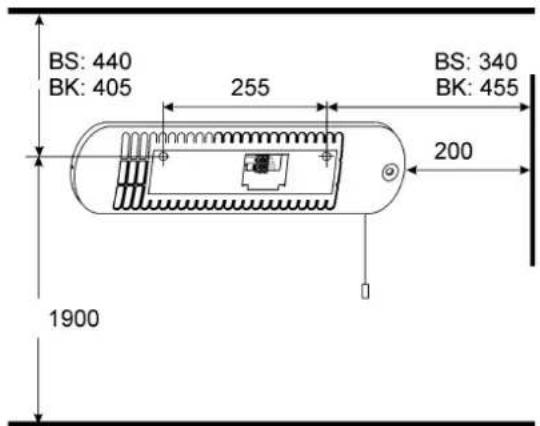

2. Écartements minimaux, conseils d'installation

Respecter les écartements minimaux.

Respecter en outre une distance de 65 cm minimum par rapport à la face avant de l'appareil.

Retirer de la zone de rayonnement de l'appareil de chauffage tout objet facilement inflammable.

L'appareil de chauffage doit être installé à l'horizontal sur un mur vertical ( comme illustré sur la figure).

La hauteur minimale de montage est de 1,8 m.

Un montage au plafond ou à la verticale est interfit.

Respecter impératifement les zones de sécurité conformément à la norme VDE 0100 partie 701.

Il est interdit d'installer l'appareil directement en dessous d'une prise de courant murale.

Installer l'appareil de telle sorte qu'il ne puisse etre accessible à une personne se trouvant dans la baignoire ou sous la douche.

À l'issue du montage, la prise secteur doit rester accessible. Il est permitted de monter l'appareil sur une paroi en bois.

Le rayonnement du chauffage à infrarouges peut entrainer le noircissement de la surface sur laquelle il est monté.

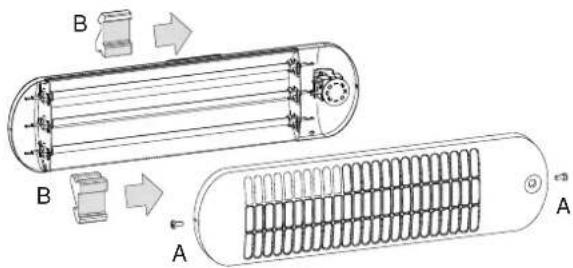

Retirer les cales de transport.

• Detacher les vis de la grille frontale (A), puis la grille elle-même.
• Retirer les cales (B) des éléments de chauffage.
• Remetre en place la grille frontale.

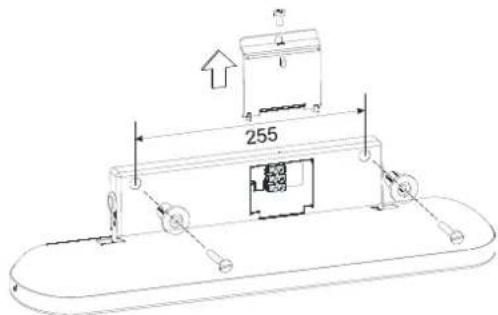

Montage mural

Pour pouvoir respecter la hauteur minimale de montage de 1,8 m,encer les trous de fixation du support mural à 1,9 m de hauteur.

• Detacher la vis du capot de l'enceinte de raccordement et déposer le capot.
• Faire basculer le chauffage à infrarouges vers l'avant.
• Sur une paroi verticale, marquer l'emplacement des trous de fixation avant de les perccher et de les munir d'une chevelle.
• Introduire les pieces d'écartement et les vis dans les ouvertures du support mural et visser l'appareil.

3. Branchements électriques

Mettre le chauffage à infrarouges à la terre!

Raccordement uniquement sur des lignes fixes.

La ligne ne doit pas etre posee dans la zone de rayonnement de I'appareil de chauffage ni sur la jaquette.

La tension indiquée sur la plaque signalétique doit être conforme à la tension du réseau.

Pour l'alimentation électriche de l'appareil, il est recommendé demettre en place un circuit électricque propre.

Dans une installation électrique existante, il convient de prévoir un dispositif de coupure à ouverture de contact de 3 mm minimum sur chaque pole (coupe-circuit automatique par ex.).

F

4. Mode opératione

Ne pas utiliser cet apparéil comme radiateur pour table à langer!

L'appareil à infrarouges rechauffe les objets ou personnes rayonnés sans pour autant chauffer directement l'air ambient.

Lechauffage à infrarouges peut être incliné vers le bas (angle de 40^ maximum).

Attention! Ne proceded au réglage de l'angle d'inclinaison que lorsque l'appareil est froid. Risque de brûlures!

L'actionnement, éventuellesment repété, de l'interrupteur à tirette permet de régler le niveau de chauffage souhaïte.

Celui-ci apparait dans la fenetre d'affichage.

En position 0, l'appareil est à l'arrêt. W = puissance fournie en watts

Type	Affichage 0	Affichage 1	Affichage 2	Affichage 3
BK 1201	Arrêt 1200 W
BK 2001	Arrêt 800 W	1200 W	2000 W
BS 1201	Arrêt 600 W	1200 W
BS 1801	Arrêt 600 W	1200 W	1800 W

5. Dysfonctionnements

Si l'appareil de chauffage ne chauffe pas, vérifier les points suivants :

• l'affichage indique-t-il 0 ?
• le dispositif de protection (situé dans la boîte de fusibles) s'est-il déclenché ?

Si vous n'etes pas en mesure de remedier au dysfonctionnement, veuillez vous adresser à votre électricien. Au besoin, vous pouvez également contacter le service d'aide en ligne de Glen Dimplex Deutschland GmbH.

Tel. [phone]

Teléfax: [phone]

Pourtraitervoirecommande,veuillez noscommuniquerle type,le numeroEetla date de fabricationFDde l'appareil.Ces indicationsfiguent sur la plaque signaletique deI'appareil.

Les réparations et interventions sur l'appareil ne doivent être réalisées que par un électricien qualifié ou le service après-venture.

6.Nettoyage

Avant de procéder au nettoyage,mettre l'appareil à l'arrêt et le laisser refroidir. Attention! Ne pas toucher à mains nues le réflècteur et l'élement de chauffage. Les surfaces extérieures de l'appareil peuvent être nettoyées au moyen d'un chiffon humide avant d'être séchéées avec soin. Ne pas utiliser de produit abrasif, ni de produit de polissage.

Débarrasser l'appareil de la poussière qui s'y est accumulée en utilisant un pinceau à poils souples et longs. Les appareils très sales doivent être nettoyés par un spécialiste.

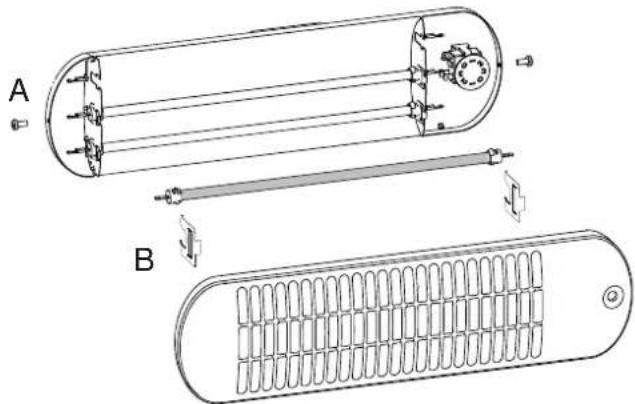

7. Remplacement des éléments de chauffage

Seul un spécialiste est habilité à replacer l'un des éléments de chauffage de l'appareil à infrarouges.

Mettre l'appareil de chauffage hors tension et le laisser refroidir.

Ne pas toucher à mains dues le reflecteur et l'élement de chauffage. Utiliser un chiffon pour ne pas endommager la surface.

• Detacher les vis de la grille frontale (A), puis la grille elle-même.
• Retirer les connecteurs plats au moyen de l'outillage approprié.
• Faire sortir les deux broches de fixation (B).
• Detacher l'element de chauffage.
• Introduire l'element de chauffage de remplacement.

Le montage s'effectue en procédant dans l'ordre inverse à celui du démontage.

8. Caracteristiques techniques

	BK 1201 BK 2001 BS		1201 BS 1801
Puisance nominale	1,2 kW 2	0 kW 1,2 kW	1,8 kW
Dimen-sions (L x H x P)	768 x 100 x 92 mm 5		26 x 140 x 92 mm
Poids 1.60 kg 1,70 kg 1,55 kg 1,65 kg

Tension de raccordement :1/N/PE, 230 V\~ Degre de protection:IP24 (résistant aux éclaboussures)
Classe de protection:I (avec conducteur de protection)

9. Garantie

Conformément aux conditions de garantie, nous accordons 2 ans de garantie sur ce produit.

10. Remarque sur la mise au rebut de l'appareil

L'appareil ne doit pas etre elimine avec les ordures menagères mais via un poste local d'élimination.
