Type de produit	Chauffage à infrarouges
Marque	AKO
Modèle	BS 1801
Puissance nominale	1800 W (1,8 kW)
Alimentation	230 V ~, 1/N/PE
Dimensions (L × H × P)	526 × 140 × 92 mm
Poids	1,65 kg
Indice de protection	IP24 (résistant aux éclaboussures)
Classe de protection	I (avec conducteur de protection)
Type d'installation	Montage mural horizontal, hauteur minimale 1,8 m
Niveaux de chauffage	0 (arrêt), 1 (600 W), 2 (1200 W), 3 (1800 W)
Angle d'inclinaison	Jusqu'à 40° vers le bas
Écartements minimaux	65 cm de la face avant, respecter les distances latérales et arrière
Entretien et nettoyage	Nettoyer avec un chiffon humide, ne pas utiliser de produits abrasifs
Remplacement des éléments chauffants	Par un spécialiste uniquement
Garantie	2 ans
Utilisation recommandée	Pièces fermées, usage domestique
Sécurité	Ne pas couvrir, ne pas utiliser comme radiateur pour table à langer, surveillance nécessaire, risque de brûlure

FOIRE AUX QUESTIONS - BS 1801 AKO

Quelle est la puissance maximale du chauffage BS 1801 ?

Le BS 1801 a une puissance nominale de 1800 W (1,8 kW) avec trois niveaux : 600 W, 1200 W et 1800 W.

Comment installer le chauffage BS 1801 ?

L'appareil doit être monté horizontalement sur un mur vertical à une hauteur minimale de 1,8 m. Respectez une distance d'au moins 65 cm devant l'appareil et les écartements minimaux indiqués dans la notice. Ne pas monter au plafond ou verticalement.

Puis-je utiliser ce chauffage dans une salle de bain ?

Oui, car l'indice de protection est IP24 (résistant aux éclaboussures). Cependant, il ne doit pas être installé directement au-dessus d'une baignoire ou d'une douche pour respecter les zones de sécurité (VDE 0100 partie 701).

Que faire si le chauffage ne chauffe pas ?

Vérifiez d'abord que l'affichage n'est pas sur 0 (arrêt). Ensuite, contrôlez le disjoncteur dans le tableau électrique. Si le problème persiste, contactez un électricien qualifié ou le service après-vente.

Comment nettoyer le chauffage à infrarouges ?

Avant le nettoyage, mettez l'appareil hors tension et laissez-le refroidir complètement. Utilisez un chiffon humide pour les surfaces extérieures, puis séchez soigneusement. N'utilisez jamais de produits abrasifs ou de polissage. La poussière peut être enlevée avec un pinceau à poils souples.

Quelle est la hauteur de montage minimale ?

La hauteur minimale de montage est de 1,8 m du sol à l'appareil.

Puis-je utiliser une rallonge pour brancher le chauffage ?

Non, le chauffage doit être raccordé à une ligne fixe directement au réseau électrique. L'installation et le raccordement doivent être effectués par un électricien spécialisé.

Comment régler les niveaux de chaleur ?

Utilisez l'interrupteur à tirette pour sélectionner le niveau souhaité. Les positions sont : 0 (arrêt), 1 (600 W), 2 (1200 W) et 3 (1800 W). L'affichage indique le niveau choisi.

Puis-je incliner le chauffage ?

Oui, le chauffage peut être incliné vers le bas jusqu'à un angle de 40°. Attention : ne réglez l'inclinaison que lorsque l'appareil est froid pour éviter les brûlures.

Que faire en cas de panne ou de dysfonctionnement ?

Si l'appareil ne fonctionne pas, vérifiez l'alimentation électrique et le disjoncteur. Si besoin, contactez un électricien qualifié ou le service d'aide en ligne de Glen Dimplex Deutschland GmbH au [phone]. Pour toute réparation, fournissez le type, le numéro E et la date de fabrication.

MODE D'EMPLOI BS 1801 AKO

Instructions de montage et d'utilisation

Chauffage à infrarouges

BK 1201, BK 2001, BS 1201, BS 1801

1. Remarques importantes

Conservez précieusement ces instructions et remettez-les le cas échéant au prochain propriété de l'appareil.

• Cet apparéil n'est pas destiné au milieu industriel et ne doit être utilisé qu'à l'intérieur de pieces fermées.
• Seul unElectricien spécialise est habilite a proceder à l'installation et à la réparation de l'appareil conformément aux consignes de sécurité en vigueur.
• En cas de dysfonctionnement, débrancher l'appareil.
• Ne pas couvrir l'appareil de chauffage, risque d'incendie!
• Respecter les écartements minimaux.
• Prudence! En service, les surfaces de l'appareil deviennent très chaudes.
• Ne pas utiliser cet apparéil comme radiateur pour table à langer !
• Ne pas laisser l'appareil en marche sans surveillance. Cette recommandation vaut en particulier pour les enfants en bas âge ou les personnes fragiles qui ne sont pas en mesure de quitter la zone de rayonnement ou la pierce en cas de température trop élevé.
• L'appareil de chauffage ne doit pas etre mis en service par des enfants ou par des personnes qui ne sont pas en mesure de l'utiliser en toute sécurité. S'assurer que les enfants ne jouent pas avec l'appareil.
• Ne pas exploiter l'appareil dans des pieces ou sont utilisées des matières inflammables (telles que solvants, etc.).

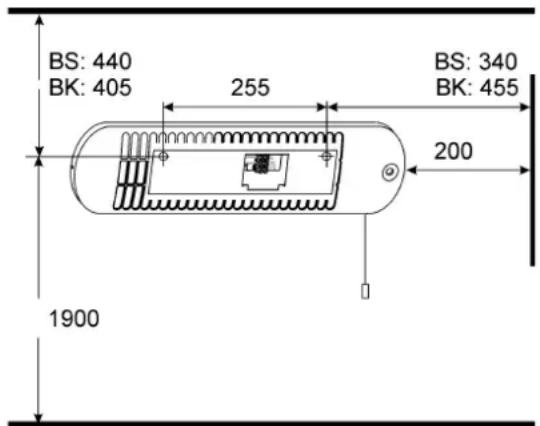

2. Écartements minimaux, conseils d'installation

Respecter les écartements minimaux.

Respecter en outre une distance de 65 cm minimum par rapport à la face avant de l'appareil.

Retirer de la zone de rayonnement de l'appareil de chauffage tout objet facilement inflammable.

L'appareil de chauffage doit être installé à l'horizontal sur un mur vertical ( comme illustré sur la figure).

La hauteur minimale de montage est de 1,8 m.

Un montage au plafond ou à la verticale est interfit.

Respecter impératifement les zones de sécurité conformément à la norme VDE 0100 partie 701.

Il est interdit d'installer l'appareil directement en dessous d'une prise de courant murale.

Installer l'appareil de telle sorte qu'il ne puisse etre accessible à une personne se trouvant dans la baignoire ou sous la douche.

À l'issue du montage, la prise secteur doit rester accessible. Il est permitted de monter l'appareil sur une paroi en bois.

Le rayonnement du chauffage à infrarouges peut entrainer le noircissement de la surface sur laquelle il est monté.

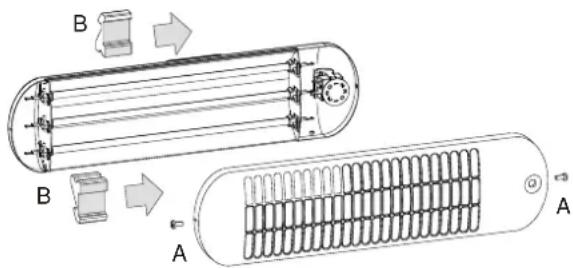

Retirer les cales de transport.

• Detacher les vis de la grille frontale (A), puis la grille elle-même.
• Retirer les cales (B) des éléments de chauffage.
• Remetre en place la grille frontale.

Montage mural

Pour pouvoir respecter la hauteur minimale de montage de 1,8 m,encer les trous de fixation du support mural à 1,9 m de hauteur.

• Detacher la vis du capot de l'enceinte de raccordement et déposer le capot.
• Faire basculer le chauffage à infrarouges vers l'avant.
• Sur une paroi verticale, marquer l'emplacement des trous de fixation avant de les perccher et de les munir d'une cheville.
• Introduire les pieces d'écartement et les vis dans les ouvertures du support mural et visser l'appareil.

3. Branchements électriques

Mettre le chauffage à infrarouges à la terre!

Raccordement uniquement sur des lignes fixes.

La ligne ne doit pas etre posee dans la zone de rayonnement de I'appareil de chauffage ni sur la jaquette.

La tension indiquée sur la plaque signalétique doit être conforme à la tension du réseau.

Pour l'alimentation électric de l'appareil, il est recommendé demettre en place un circuit électricque propre.

Dans une installation électrique existante, il convient de prévoir un dispositif de coupure à ouverture de contact de 3 mm minimum sur chaque pole (coupe-circuit automatique par ex.).

F

4. Mode opératione

Ne pas utiliser cet apparéil comme radiateur pour table à langer!

L'appareil à infrarouges réchauffe les objets ou personnes rayonnés sans pour autant chauffer directement l'air ambient.

Le chauffage à infrarouges peut être incliné vers le bas (angle de 40^ maximum).

Attention! Ne procéder au réglage de l'angle d'inclinaison que lorsque l'appareil est froid. Risque de brûlures!

L'actionnement, éventuellesment repété, de l'interrupteur à tirette permet de régler le niveau de chauffage souhaité.

Celui-ci apparait dans la fenetre d'affichage.

En position 0, l'appareil est à l'arrêt.

W = puissance fournie en watts

Type	Affichage 0	Affichage 1	Affichage 2	Affichage 3
BK 1201	Arrêt 1200 W
BK 2001	Arrêt 800 W	1200 W	2000 W
BS 1201	Arrêt 600 W	1200 W
BS 1801	Arrêt 600 W	1200 W	1800 W

5. Dysfonctionnements

Si l'appareil de chauffage ne chauffe pas, vérifier les points suivants :

• l'affichage indique-t-il 0 ?
• le dispositif de protection (situé dans la boîte de fusibles) s'est-il déclenché ?

Si vous n'etes pas en mesure de remedier au dysfonctionnement, veuillez vous adresser à votre électricien. Au besoin, vous pouvez également contacter le service d'aide en ligne de Glen Dimplex Deutschland GmbH.

Tél. [phone]

Teléfax: [phone]

Pourtraitervoirecommande,veuillez noscommuniquere type,le numeroE et la date de fabrication FD del'appareil.Ces indications figurent sur la plaque signaletique de l'appareil.

Les réparations et interventions sur l'appareil ne doivent être réalisées que par un électricien qualifié ou le service après.

6.Nettoyage

Avant de procéder au nettoyage,mettre l'appareil à l'arrêt et le laisser refroidir. Attention! Ne pas toucher à mains nues le réflècteur et l'élement de chauffage. Les surfaces extérieures de l'appareil peuvent être nettoyées au moyen d'un chiffon humide avant d'être séchées avec soin. Ne pas utiliser de produit abrasif, ni de produit de polissage.

Débarrasser l'appareil de la poussière qui s'y est accumulée en utilisant un pinceau à poils souples et longs. Les appareils très sales doivent être nettoyés par un spécialiste.

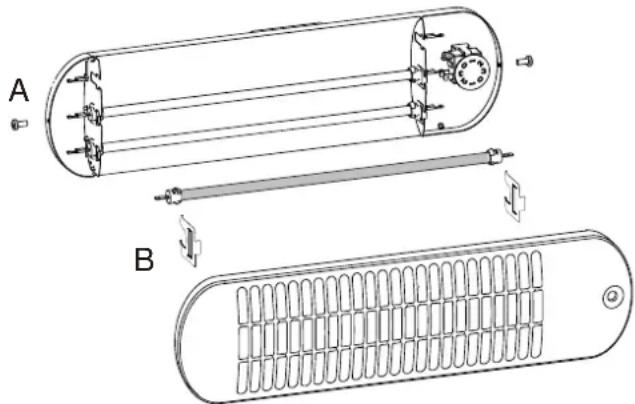

7. Remplacement des éléments de chauffage

Seul un spécialiste est habilité à remplacer l'un des éléments de chauffage de l'appareil à infrarouges.

Mettre l'appareil de chauffage hors tension et le laisser refroidir.

Ne pas toucher à mains dues le reflecteur et l'élement de chauffage. Utiliser un chiffon pour ne pas endommager la surface.

• Detacher les vis de la grille frontale (A), puis la grille elle-même.
• Retirer les connecteurs plats au moyen de l'outillage approprié.
• Faire sortir les deux broches de fixation (B).
• Detacher l'objet de chauffage.
• Introduire l'élément de chauffage de remplacement.

Le montage s'effectue en procédant dans l'ordre inverse à celui du démontage.

8. Caracteristiques techniques

	BK 1201	BK 2001 BS	1201 BS 1801
Puisance nominale	1,2 kW 2	0 kW 1,2 kW	1,8 kW
Dimen-sions (L x H x P)	768 x 100 x 92 mm 5		26 x 140 x 92 mm
Poids 1.60 kg 1,70 kg 1,55 kg 1,65 kg

Tension de raccordement :1/N/PE, 230 V\~
Degré de protection: IP24 (résistant aux éclaboussures)
Classe de protection: I (avec conducteur de protection)

9. Garantie

Conformément aux conditions de garantie, nous accordons 2 ans de garantie sur ce produit.

10. Remarque sur la mise au rebut de l'appareil

L'appareil ne doit pas etre elimine avec les ordures menagères mais via un poste local d'élimination.
