BS 1201 - Chauffage AKO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage à infrarouges
Marque	AKO
Modèle	BS 1201
Puissance nominale	1,2 kW (1200 W)
Dimensions (L x H x P)	768 x 100 x 92 mm
Poids	1,55 kg
Tension de raccordement	230 V~ / 1/N/PE
Degré de protection	IP24 (résistant aux éclaboussures)
Classe de protection	I (avec conducteur de protection)
Type de montage	Mural horizontal
Hauteur minimale de montage	1,8 m
Distance minimale face avant	65 cm
Angle d'inclinaison maximal	40° (réglable uniquement à froid)
Niveaux de puissance	3 niveaux : 0 (arrêt), 600 W, 1200 W
Affichage des niveaux	Fenêtre d'affichage
Entretien	Nettoyage avec chiffon humide, séchage soigneux ; pas de produits abrasifs
Sécurité	Ne pas couvrir ; surfaces chaudes ; arrêt automatique en cas de dysfonctionnement
Remplacement des éléments chauffants	Par un spécialiste uniquement
Garantie	2 ans
Mise au rebut	Ne pas jeter avec les ordures ménagères ; déposer en déchèterie

FOIRE AUX QUESTIONS - BS 1201 AKO

Comment installer le chauffage AKO BS 1201 ?

Montez l'appareil à l'horizontal sur un mur vertical à une hauteur minimale de 1,8 m. Respectez une distance de 65 cm devant l'appareil et ne l'installez pas au plafond ou à la verticale. Utilisez les chevilles fournies et vissez le support mural.

Comment régler la puissance de l'appareil ?

Utilisez l'interrupteur à tirette pour choisir entre les niveaux 0 (arrêt), 1 (600 W) et 2 (1200 W). L'affichage apparaît dans la fenêtre prévue.

Que faire si le chauffage ne chauffe pas ?

Vérifiez que l'affichage n'est pas sur 0 et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un électricien qualifié en précisant le type, le numéro E et la date de fabrication.

Quelles sont les distances de sécurité à respecter ?

Respectez un écartement minimal de 65 cm face à l'appareil. Ne placez aucun objet inflammable dans la zone de rayonnement. La hauteur de montage minimale est de 1,8 m.

Peut-on monter l'appareil au plafond ?

Non, le montage au plafond ou à la verticale est interdit. L'appareil doit être installé horizontalement sur un mur vertical.

Comment nettoyer le chauffage infrarouge ?

Mettez l'appareil hors tension et laissez-le refroidir. Nettoyez les surfaces extérieures avec un chiffon humide puis séchez soigneusement. Utilisez une brosse à poils doux pour la poussière. N'utilisez pas de produits abrasifs.

Peut-on remplacer soi-même l'élément chauffant ?

Non, seul un spécialiste est habilité à remplacer l'élément de chauffage. Débranchez l'appareil, retirez la grille frontale et les connecteurs, puis faites appel à un électricien.

Quelle est la durée de garantie ?

La garantie est de 2 ans conformément aux conditions générales de garantie.

L'appareil peut-il être utilisé dans une salle de bain ?

Oui, car il est classé IP24 (résistant aux éclaboussures). Cependant, installez-le hors de portée d'une personne dans la baignoire ou la douche, et respectez les zones de sécurité selon la norme VDE 0100 partie 701.

Comment mettre au rebut l'appareil ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte local ou une déchèterie pour recyclage.

MODE D'EMPLOI BS 1201 AKO

Instructions de montage et d'utilisation

Chauffage à infrarouges

BK 1201, BK 2001, BS 1201, BS 1801

1. Remarques importantes

Conservetz précieusement ces instructions et remettez-les le cas échéant au prochain propriétaire de l'appareil.

• Cet apparéil n'est pas destiné au milieu industriel et ne doit être utilisé qu'à l'intérieur de pieces fermées.
• Seul unElectricien spécialise est habilite a proceder à l'installation et à la réparation de l'appareil conformément aux consignes de sécurité en vigueur.
• En cas de dysfonctionnement, débrancher l'appareil.
• Ne pas couvrir l'appareil de chauffage, risque d'incendie!
• Respecter les écartements minimaux.
• Prudence! En service, les surfaces de l'appareil deviennent très chaudes.
• Ne pas utiliser cet apparéil comme radiateur pour table à langer !
• Ne pas laisser l'appareil en marche sans surveillance. Cette recommandation vaut en particulier pour les enfants en bas âge ou les personnes fragiles qui ne sont pas en mesure de quitter la zone de rayonnement ou la piece en cas de température trop élevé.
• L'appareil de chauffage ne doit pas etre mis en service par des enfants ou par des personnes qui ne sont pas en mesure de l'utiliser en toute sécurité. S'assurer que les enfants ne jouent pas avec l'appareil.
• Ne pas exploiter l'appareil dans des pieces ou sont utilisées des matières inflammables (telles que solvants, etc.).

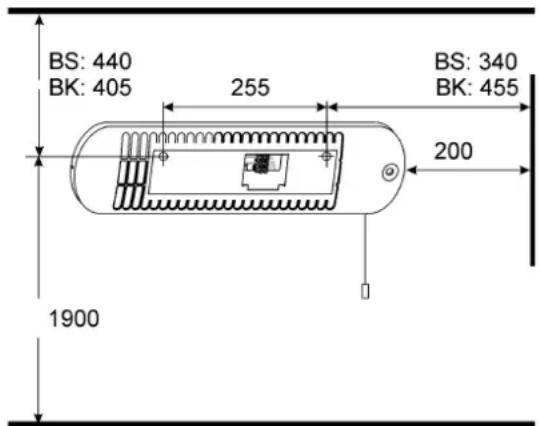

2. Écartements minimaux, conseils d'installation

Respecter les écartements minimaux.

Respecter en outre une distance de 65 cm minimum par rapport à la face avant de l'appareil.

Retirer de la zone de rayonnement de l'appareil de chauffage tout objet facilement inflammable.

L'appareil de chauffage doit être installé à l'horizontal sur un mur vertical ( comme illustré sur la figure).

La hauteur minimale de montage est de 1,8 m.

Un montage au plafond ou à la verticale est interfit.

Respecter impératifement les zones de sécurité conformément à la norme VDE 0100 partie 701.

Il est interdit d'installer l'appareil directement en dessous d'une prise de courant murale.

Installer l'appareil de telle sorte qu'il ne puisse etre accessible à une personne se trouvant dans la baignoire ou sous la douche.

À l'issue du montage, la prise secteur doit rester accessible. Il est permitted de monter l'appareil sur une paroi en bois.

Le rayonnement du chauffage à infrarouges peut entraîner le noircissement de la surface sur laquelle il est monté.

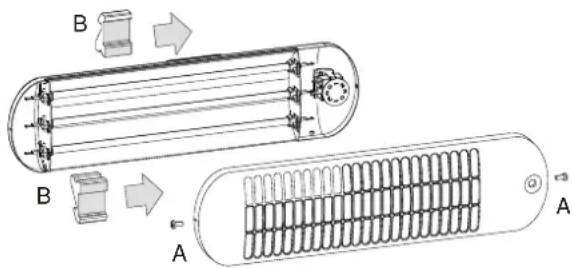

Retirer les cales de transport.

• Detacher les vis de la grille frontale (A), puis la grille elle-même.
• Retirer les cales (B) des éléments de chauffage.
• Remetre en place la grille frontale.

Montage mural

Pour pouvoir respecter la hauteur minimale de montage de 1,8m ,encer les trous de fixation du support mural à 1,9m de hauteur.

• Detacher la vis du capot de l'enceinte de raccordement et déposer le capot.
• Faire basculer le chauffage à infrarouges vers l'avant.
• Sur une paroi verticale, marquer l'emplacement des trous de fixation avant de les perccher et de les munir d'une chevelle.
• Introduire les pieces d'écartement et les vis dans les ouvertures du support mural et visser l'appareil.

3. Branchements électriques

Mettre le chauffage à infrarouges à la terre!

Raccordement uniquement sur des lignes fixes.

La ligne ne doit pas etre posee dans la zone de rayonnement de I'appareil de chauffage ni sur la jaquette.

La tension indiquée sur la plaque signalétique doit être conforme à la tension du réseau.

Pour l'alimentation électric de l'appareil, il est recommendé demettre en place un circuit électricque propre.

Dans une installation électrique existante, il convient de prévoir un dispositif de coupure à ouverture de contact de 3 mm minimum sur chaque pole (coupe-circuit automatique par ex.).

F

4. Mode opératione

Ne pas utiliser cet apparéil comme radiateur pour table à langer!

L'appareil à infrarouges réchauffe les objets ou personnes rayonnés sans pour autant chauffer directement l'air ambient.

Le chauffage à infrarouges peut être incliné vers le bas (angle de 40^ maximum).

Attention! Ne procéder au réglage de l'angle d'inclinaison que lorsque l'appareil est froid. Risque de brûlures!

L'actionnement, éventuellesment repété, de l'interrupteur à tirette permet de régler le niveau de chauffage souhaïte.

Celui-ci apparait dans la fenetre d'affichage.

En position 0, l'appareil est à l'arrêt.

W = puissance fournie en watts

Type	Affichage 0	Affichage 1	Affichage 2	Affichage 3
BK 1201	Arrêt 1200 W
BK 2001	Arrêt 800 W	1200 W	2000 W
BS 1201	Arrêt 600 W	1200 W
BS 1801	Arrêt 600 W	1200 W	1800 W

5. Dysfonctionnements

Si l'appareil de chauffage ne chauffe pas, vérifier les points suivants :

• l'affichage indique-t-il 0 ?
• le dispositif de protection (situé dans la boîte de fusibles) s'est-il déclenché ?

Si vous n'etes pas en mesure de remedier au dysfonctionnement, veuillez vous adresser à votre électricien. Au besoin, vous pouvez également contacter le service d'aide en ligne de Glen Dimplex Deutschland GmbH.

Tél. [phone]

Teléfax: [phone]

Pourtraitervoirecommande,veuillez noscommuniquere type,le numeroE et la date de fabrication FD del'appareil.Ces indications figurent sur la plaque signaletique de I'appareil.

Les réparations et interventions sur l'appareil ne doivent être réalisées que par un électricien qualifié ou le service après.

6.Nettoyage

Avant de procéder au nettoyage,mettre l'appareil à l'arrêt et le laisser refroidir. Attention! Ne pas toucher à mains nues le réflècteur et l'élement de chauffage. Les surfaces extérieures de l'appareil peuvent être nettoyées au moyen d'un chiffon humide avant d'être séchées avec soin. Ne pas utiliser de produit abrasif, ni de produit de polissage.

Débarrasser l'appareil de la poussière qui s'y est accumulée en utilisant un pinceau à poils souples et longs. Les apparèils très sales doivent être nettoyés par un spécialiste.

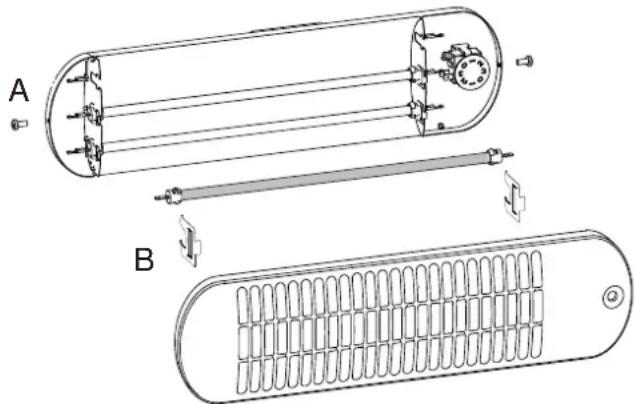

7. Remplacement des éléments de chauffage

Seul un spécialiste est habilité à remplacer l'un des éléments de chauffage de l'appareil à infrarouges.

Mettre l'appareil de chauffage hors tension et le laisser refroidir.

Ne pas toucher à mains dues le reflecteur et l'élement de chauffage. Utiliser un chiffon pour ne pas endommager la surface.

• Detacher les vis de la grille frontale (A), puis la grille elle-même.
• Retirer les connecteurs plats au moyen de l'outillage approprié.
• Faire sortir les deux broches de fixation (B).
• Detacher l'élément de chauffage.
• Introduire l'objet de chauffage de remplacement.

Le montage s'effectue en procédant dans l'ordre inverse à celui du démontage.

8. Caracteristiques techniques

	BK 1201	BK 2001 BS	1201 BS 1801
Puisance nominale	1,2 kW 2	0 kW 1,2 kW	1,8 kW
Dimen-sions (L x H x P)	768 x 100 x 92 mm 5		26 x 140 x 92 mm
Poids 1.60 kg 1,70 kg 1,55 kg 1,65 kg

Tension de raccordement :1/N/PE, 230 V\~ Degre de protection:IP24 (résistant aux éclaboussures)
Classe de protection: I (avec conducteur de protection)

9. Garantie

Conformément aux conditions de garantie, nous accordons 2 ans de garantie sur ce produit.

10. Remarque sur la mise au rebut de l'appareil

L'appareil ne doit pas etre elimine avec les ordures menagères mais via un poste local d'élimination.
