Caractéristiques techniques	Modèle : AKO K 811, Type : Chauffage électrique, Puissance : 2000 W, Tension : 230 V, Fréquence : 50 Hz
Utilisation	Idéal pour le chauffage d'appoint dans les espaces de vie, bureaux ou ateliers.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement des éléments chauffants, nettoyer les filtres si applicable.
Sécurité	Équipé d'un thermostat de sécurité, protection contre la surchauffe, ne pas couvrir l'appareil pendant son fonctionnement.
Informations générales	Garantie de 2 ans, respecter les instructions d'installation et d'utilisation fournies dans le manuel.

FOIRE AUX QUESTIONS - K 811 AKO

Comment puis-je régler la température sur l'AKO K 811 ?

Pour régler la température, utilisez le bouton de contrôle situé sur le panneau de commande. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si le chauffage ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché sur une prise fonctionnelle. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

L'AKO K 811 fait du bruit en fonctionnant, est-ce normal ?

Un léger bruit de ventilation est normal lors du fonctionnement de l'appareil. Si le bruit est fort ou inhabituel, éteignez l'appareil et vérifiez s'il y a des obstructions ou des débris.

Comment nettoyer l'AKO K 811 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface extérieure. Ne pas utiliser de produits chimiques agressifs ou d'objets abrasifs.

Quelle est la puissance de l'AKO K 811 ?

L'AKO K 811 a une puissance de 2000 W, ce qui le rend efficace pour chauffer des espaces allant jusqu'à 30 m².

Puis-je utiliser l'AKO K 811 à l'extérieur ?

Non, l'AKO K 811 est conçu uniquement pour une utilisation en intérieur. Ne l'utilisez pas dans des environnements humides ou à l'extérieur.

Y a-t-il une fonction de sécurité sur l'AKO K 811 ?

Oui, l'AKO K 811 est équipé d'un système de protection contre la surchauffe qui éteindra automatiquement l'appareil si la température dépasse un certain seuil.

Comment puis-je régler le mode de chauffage ?

L'AKO K 811 dispose de plusieurs modes de chauffage. Utilisez le sélecteur de mode sur le panneau de commande pour choisir entre les différents réglages de chauffage selon vos besoins.

Que faire si l'appareil dégage une odeur au premier démarrage ?

Il est normal que l'appareil dégage une légère odeur lors du premier démarrage, due à la combustion des résidus de fabrication. Cela devrait disparaître après quelques minutes d'utilisation. Si l'odeur persiste, éteignez l'appareil et contactez le service client.

MODE D'EMPLOI K 811 AKO

Instructions de montage et d'utilisation

Convecteur K 811, K 821

1. Remarques importantes

Conserve soigneusement ces instructions et, le cas échéant, transmettez-les au propriétaire suivant.

• L'appareil ne doit être utilisé que pour le rechauffement de l'air ambient dans des pieces fermées.
• Les réparations et interventions sur l'appareil ne doivent être effectuees que par un technicien.
• En cas de dysfonctionnement, débrancher l'appareil (retirer la fiche ou enlever le fusible).
• Ne pas utiliser l'appareil à proximé immediate de baignoires, douches, éviers ou piscines.
• Ne pas couvir l'appareil de chauffage, risque d'incendie! Respecter les écartements minimaux.
• Attention! Lors du fonctionnement de l'appareil, les surfaces extérieures et plus particulièrement la grille d'échéppement d'air deviennent très chaudes.
• L'appareil de chauffage ne doit pas etre mis en service par des enfants ou par des personnes qui ne sont pas en mesure de l'utiliser en toute sécurité. S'assurer que les enfants ne jouent pas avec l'appareil.
• Attention! Lorsque l'appareil se met automatiquement en marche, des dangers peuvent survenir; ainsi, des apparciels qui auraient ete recouverts ou deplacés depuis la derniere utilisation pourraient provoquer un incendie.
• Ne pas exploiter l'appareil dans des pieces ou sont utilisées des matières inflammables (telles que solvants, etc.).
• Ne pas poser le cable de raccordement sur l'appareil encore chaud.

2. Caracteristiques techniques

Puissance calorifique: 2000 W

Tension de raccordement: 1/N/PE\~, 230 - 240V, 50 Hz

Degre de protection: IP20

Classe de protection: I (avec conducteur de protection)

Dimensions

montage au sol (L× H× P) .. 575× 418× 200mm

installation murale (L× H× P) .. 575× 345× 120mm

Poids: 3,5 kg (K 811), 4,1 (K 821)

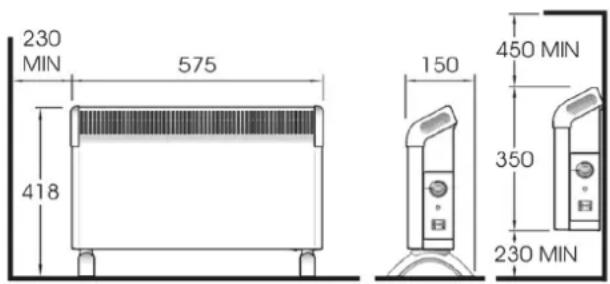

3. Installation, montage

L'appareil de chauffage ne doit être installé que sur une surface plane et horizontale ( comme représenté ci-dessous) Il est interdit de l'utiliser sur des tapis à poils longs. Lors de l'installation, prendre garde aux objets inflammables.

Il est interdit de monter ou d'installer l'appareil en dessous d'une prise de courant murale.

Respecter les écartements minimaux.

Respecter en outre un écartement minimal de 500 mm entre la face frontale de l'appareil et des objets inflammables, tels que rideaux, serviettes ou textiles sensibles à la chaleur.

Montage des pieds

L'appareil de chauffage ne doit en aucun cas etre monte sans

les pieds fournis.

Les deux vis de fixation pour le montage des pieds se situent sur la partie inférieure de l'appareil.

Dévisser les deux vis de fixation.

Encliqueter les pieds sur l'appareil (réprésentation ci-contre) et visser fermement.

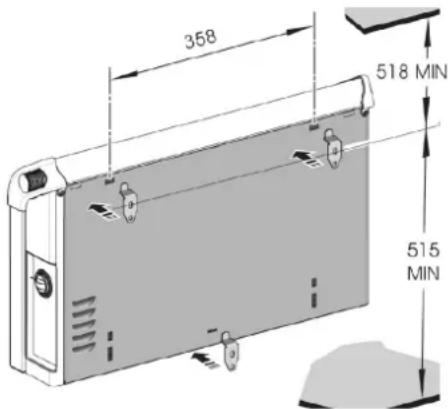

Montage mural

La fiche de l'appareil doit être accessible une fois l'appareil monté.

L'appareil de chauffage doit être installé à l'horizontal sur un mur vertical ( comme représenté ci-dessous).

Veiller à ce que l'air puisse entrer et sortir librement par dessus et par dessous l'appareil.

Installer l'appareil de sorte qu'une personne prénant un bain ou une douche ne puisse entrer en contact avec les organes de commande.

Selon la norme VDE 0100 partie 701, le montage ne doit pas etre effectue dans la zone de garde.

Les supports muraux fixés sur la partie inférieure de l'appareil (B) doivent être utilisés.

• Dans le mur,incer des trous pour fixer les deux supports muraux supérieurs,a l'horizontal et avec un ecartement de 358 mm,et inserer les chevilles.
• Visser fermement les supports muraux supérieurs et accrocher l'appareil de chauffage.
• Insérer le 3ème support mural dans la fente de la paroi arrrière.
• Vérifier que l'appareil de chauffage est bien positionné à l'horizontal et marquer l'emplacement du trou pour le support mural inférieur.
• Retirer l'appareil de chauffage,incerer le trou de fixation pour le support mural inférieur et insérer la cheville.
• Installer l'appareil de chauffage une nouvelle fois sur les supports muraux supérieurs et visser le support mural inférieur au mur.

F

4. Raccordement electrique

La tension indiquée sur la plaque signalétique doit être conforme à la tension du réseau.

Si le cable d'alimentation secteur de l'appareil est endommagé, il doit être replacé par le fabricant, le SAV ou par une personne de mêmes qualifications, afin d'éviter tout risque.

La fiche de l'appareil doit toujours être accessible.

Pour éviter tout risque de réinitialisation involontaire du déclencheur thermique, cet appeareil ne doit pas être alimenté via des commutateurs externes (minuterie par ex.) ou être raccordé à un circuit électrique régulierement mis en et hors service par la société d'électricité.

5. Mode de fonctionnement

La température ambiente est régée via un thermostat à réglage gradual (C). Lorsque le sélecteur rotatif est place tout à gauche, sur la plus petite valeur (voir figure ci-dessous), le thermostat met en service l'appareil de chauffage à une température ambiente de 5^ env.

L'appareil de chauffage est mis en ou hors service via l'interrupteur réseau (D).

L'interrupteur mode de fonctionnement (E) permet de désir entre deux niveaux de chauffage (I = 1000W ou II = 2000W) Lorsque I'appareil chauffer, la lampe rouge est allumée.

Attention!

Selon la taille de la pièce, le besoin en chaleur et le réglage du thermostat, il y a risque de surchauffe dans les pièces laissées sans surveillance durant le chauffage. Cela peut entrainer des risques pour les personnes n'étant pas en mesure de quitter la pièce en cas de température excessive.

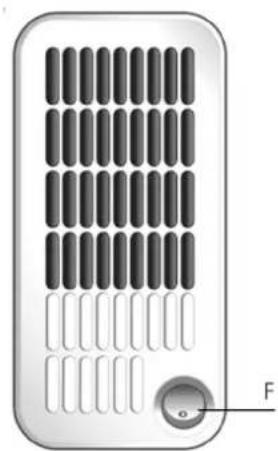

5.1 Fonctionnement du ventilateur (type d'appareil K 821 uniquement)

Lorsque le commutateur F est activé, un ventilateur se met en marche, permettant une répartition plus rapide de la chaleur grâce à une importante circulation de l'air.

Le ventilateur peut également être utilisé en tant que ventilateur d'air froid.

Pour un fonctionnement en tant que ventilateur d'air froid, positionner le bouton rotatif du thermostat sur le maximum (dans le sens des aiguilles d'une montre).

6. Protection contre la surchauffe

En cas de surchauffe inadmissible, l'appareil de chauffage se met automatiquement hors service. Dans ce cas, retarder la prise secteur et laisser l'appareil débranché durant quelques minutes, jusqu'à ce que le limiteur de température puisse rétrograder.

Puis éliminer la cause possible (grille d'air recouverte ou obturée par ex.). Lorsque l'appareil a suffisamment refroidi, il peut être remis en service.

7. Dysfonctionnements

Si l'appareil de chauffage ne chauffe pas, vérifier les points suivants :

• L'interrupteur réseau (B) est-il positionné sur « Marche » ?
• Le thermostat est-il positionné sur la température souhaïée ?
• La protection contre la surchauffe est-elle déclenchée? Voir chapitre 6!
• Le fusible (situé dans la boîte de fusibles) est-il actif ?

Si vous n'etes pas en mesure de remedier au dysfonctionnement, veuillez vous adresser à votre fournisseur de matériel électrique.

Au besoin, vous pouvez également contacter le service d'aide en ligne de Glen Dimplex Deutschland GmbH.

Telephone: [phone]

Téléfax: [phone]

Pourtraitervoirecommande,veuillez noscommuniquerele type,le numeroE-N2etla date defabricationFDde l'appareil. Cesindicationsfigurent sur la plaque signaletique de I'appareil.

Les réparations et interventions sur l'appareil ne doivent être réalisées que par un électricien qualifié ou le service après.

8.Nettoyage

Avant de procéder au nettoyage,mettre l'appareil hors tension et le laisser refroidir. La surface extérieure de l'appareil peut être nettoyée avec un linge doux et humide. Pour le nettoyage, ne pas utiliser de poudre à récurer ou d'encaustique qui pourrait endommager les surfaces. Les dépôts de poussière dans l'appareil peuvent être aspirés depuis l'extérieur de l'appareil.

9. Garantie

Conformément aux conditions de garantie, nous accordons 2 ans de garantie sur ce produit.

10. Mise au rebut de l'appareil

L'appareil ne doit pas etre elimine avec les ordures menagères mais via un poste local d'élimination.

Glen Dimplex Deutschland GmbH k811-f ba 02/09/C
