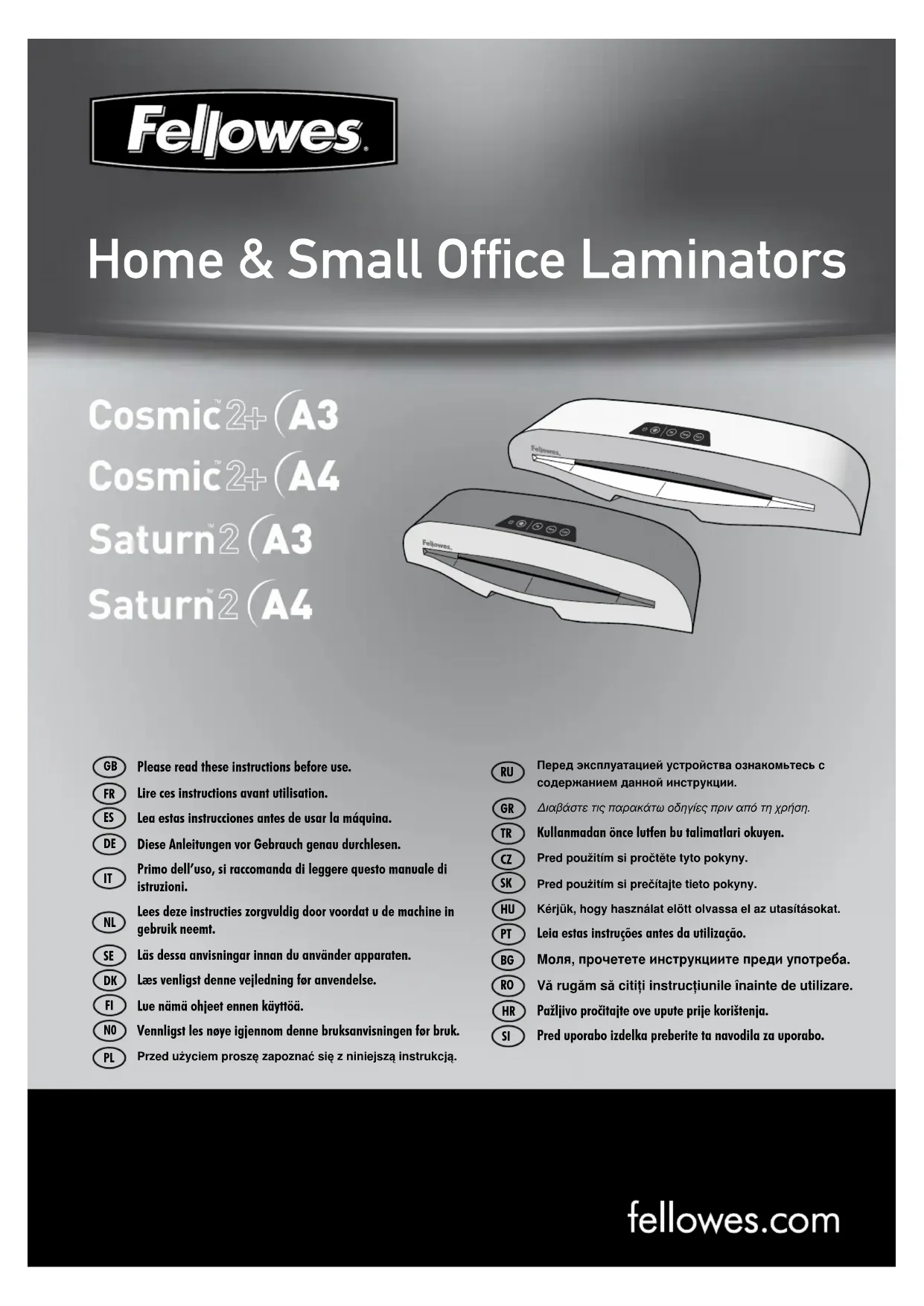

MODE D'EMPLOI Saturn 2 A4 FELLOWES

Switch off the machine at the wall. Allow the machine to cool. The outside of the machine can be cleaned with a damp cloth. Do not use solvents or flammable materials to polish the machine. Cleaning sheets can be used with the machine. When the machine is warm – run the sheets through the machine to clean any residue off the rollers. For optimum performance, it is recommended that cleaning sheets are used with the machine regularly. (Cleaning sheet order codes #5320601) Problem Possible cause Solution No control panel illumination Machine not switched on Switch on machine at rear next to plug inlet and at the wall socket Pouch does not completely seal the item Item may be too thick to laminate Check pass through thickness is correctly selected and pass through again Temperature setting may be incorrect Check pouch thickness is correctly selected and pass through again Pouch has waves or bubbles Temperature setting may be incorrect Check pouch thickness is correctly selected and pass through again Pouch is lost in the machine Pouch is jammed Operate the release lever and pull out the item by hand Jamming Pouch was used ‘open end’ first Pouch was not centred on entry Pouch was not straight upon entry Empty pouch was used Pouch is damaged after lamination Damaged rollers or adhesive on rollers Pass cleaning sheets through the machine to test and clean rollers TROUBLESHOOTING STORAGE & CLEANING6 CAPACITES - Brancher la machine à une prise secteur facile d’accès. - pour éviter les risques de court-circuit - ne pas utiliser l’appareil à proximité de l’eau, ne pas renverser d’eau sur l’appareil, sur le cordon d’alimentation ou sur la prise secteur. VEILLER à ce que la machine repose sur une surface stable. FAIRE un essai de plastification sur du papier brouillon et régler la machine avant de plastifier les documents. ENLEVER les agrafes et autres objets métalliques avant de procéder à la plastifica- tion. TENIR la machine à l’écart des sources de chaleur et d’eau. ETEINDRE la machine après chaque utilisation. DEBRANCHER la machine si elle ne doit pas être utilisée pendant une longue période. UTILISER des pochettes conçues pour utilisation aux réglages appropriés. TENIR les animaux domestiques à l’écart lors de l’utilisation. VEILLER à ce que les pochettes auto-adhésives ne soient utilisées qu’avec le réglage froid. NE PAS laisser le cordon en contact avec des surfaces chaudes. NE PAS laisser le cordon pendre de placards ou d’étagères. NE PAS utiliser l’appareil si le cordon est endommagé. NE PAS tenter d’ouvrir ou de réparer la machine. NE PAS dépasser les performances spécifiées pour la machine. NE PAS laisser des enfants utiliser la machine sans la surveillance d’un adulte. NE PAS plastifier des objets tranchants ou métalliques (par ex. : agrafes, trombones). NE PAS plastifier des documents sensibles à la chaleur (par ex. : tickets, échogra- phies, etc.) sur les réglages chauds. NE PAS plastifier avec des pochettes auto-adhésives sur des réglages chauds. NE PAS plastifier une pochette vide. CONSIGNES DE SECURITE IMPORTANTES - A CONSERVER

COMMANDES DE LA PLASTIFIEUSE

A Interrupteur Marche/Arrêt B Bouton et DEL de veille C Boutons de sélection de pochette ( ,75,100, 125 microns) D Levier de déblocage E Poignée de transport F Fente d’introduction de pochette / document G Plateau de support d’entrée H Sortie de pochette / document I Sortie de ventilation Fonction ‘Démarrage de sécurité’ Lors de la mise sous tension, la machine, qui est dotée d’une fonction ‘Dé- marrage de sécurité’ par défaut, est réglée sur le réglage de pochette froide. D’autres réglages de température peuvent être sélectionnés en fonction des besoins. La machine chauffera et avertira l’utilisateur quand elle sera prête. Fonction ‘Déblocage’ Pour enlever ou repositionner une pochette pendant la plastification, actionner le levier de déblocage qui se trouve à l’arrière de la machine. La pochette peut uniquement être extraite de la fente d’introduction lorsque ce levier est actionné.

• Pour les meilleurs résultats, utiliser des pochettes de la marque Fellowes ® : Enhance 80, Impress 100, Enhance 80 - Pochettes froides.

• Pour les pochettes auto-adhésives (pochettes froides) n’utiliser que le réglage froid.

• Cette machine n’a pas besoin d’un transporteur pour plastifier. Son mé- canisme est un mécanisme sans transporteur.

• Toujours placer le document à plastifier dans une pochette de la taille appropriée.

• Toujours effectuer un test avec un document de taille et d’épaisseur simi- laires avant de plastifier le document proprement dit.

• Préparer la pochette et le document à plastifier. Placer le document dans la pochette, il doit être bien centré et toucher le bord déjà soudé. Vérifier que la pochette n’est pas trop grande pour le document.

• Le cas échéant, recouper les bords une fois le document plastifié et refroidi.

• Lors de la plastification avec différentes épaisseurs de pochette (réglages de températures), il est conseillé de commencer par les pochettes les plus minces.

FONCTIONS ET CONSEILS

Performance Format A3 / A4 Levier de déblocage Oui Largeur de l’entrée A3 = 318mm A4 = 240mm Mécanisme de déblocage / anti-bourrage Oui Epaisseur de pochette (mini) 75 microns (per face) Plastification à froid Oui Epaisseur de pochette (maxi) 125 microns (per face) Fiche technique Temps de chauffe (estimation) 5-6 minutes Tension / Fréquence /Courant (A) A3 = 220-240V CA, 50/60Hz, 2,2A A4 = 220-240V CA, 50/60Hz, 2,0A Temps de refroidissement 60 à 90 minutes Puissance en watts A3 = 480 Watts A4 = 430 Watts Vitesse de plastifiation (+/- 5 %) environ 30cm/min (vitesse fixe) Dimensions (HxLxP) A3 = 570 x 155 x 108mm A4 = 450 x 143 x 108mm Nombre de rouleaux 2 Poids net A3 = 2,0 kg A4 = 1,7 kg Indication plastifieuse prête à fonctionner Voyant et bip Epaisseur de document maximale (capacité de plastification) 1mm FRANÇAIS FR7 Nos experts sont là pour vous aider. Service clientèle ... www.fellowes.com Appelez toujours Fellowes avant de contacter le lieu d’achat de la machine, voir la dernière page de couverture pour les coordonnées. BESOIN D’AIDE ? Mettre la machine en marche (l’interrupteur se trouve à l’arrière de la machine). Le symbole vert ‘Attente’ s’allumera. La machine sera alors en mode ‘Veille’. Appuyer sur le symbole ‘Attente’ pour mettre la machine en marche. La fonc- tion ‘Démarrage de sécurité’ sélectionne automatiquement le réglage froid. Pour la plastification à froid, sélectionner le réglage froid uniquement. Pour la plastification à chaud, choisir le réglage d’épaisseur de pochette souhaité. Le symbole ‘Attente’ clignote pendant les périodes de chauffe ou de refroidissement. Une fois la température sélectionnée atteinte, le symbole ‘Attente’ passe du clignotement à l’illumination continue et un signal sonore retentit. Placer le document dans la pochette ouverte. Prendre soin de bien centrer le document par rapport au bord soudé. Utiliser la taille de pochette correcte pour le document. Veiller à introduire le bord soudé de la pochette en premier dans la machine. Tenir la pochette bien droite et centrée dans la fente, pas de travers. Utiliser les repères de l’entrée comme guide. En sortant de la machine, la pochette plastifiée peut être chaude et souple. Pour éviter le bourrage, retirer immédiatement la pochette. Placer la pochette sur une surface plane pour la laisser refroidir. Prendre des précautions lors de la manipulation d’une pochette chaude. Pour débloquer une pochette pendant la plastification, actionner le levier de déblocage situé sur le dessus de la machine. Extraire lentement la pochette de la machine.

Veiller à ce que la machine repose sur une surface stable. Vérifier que l’espace derrière la machine est suffisant (50 cm min.) pour que les documents passent sans difficulté dans la machine. Brancher la machine à une prise secteur facile d’accès.

POUR PLASTIFIER Eteindre la machine en la débranchant de la prise secteur. Laisser la machine refroidir. L’extérieur de la machine peut être nettoyé au chiffon humide. Ne pas utiliser de solvants ou de produits inflammables pour nettoyer la machine. Des feuilles de nettoyage peuvent être utilisées. Alors que la machine est chaude, passer les feuilles dans la machine pour éliminer les résidus déposés sur les rouleaux. Pour une performance optimale, il est conseillé de passer régulièrement des feuilles de nettoyage dans la machine. (Codes de commande des feuilles de nettoyage : Nos. 5320601) Problème Cause possible Solution Les voyants de commande ne s’allument pas La machine n’a pas été mise en marche Mettre la machine en marche à l’arrière, à côté de la prise d’alimentation, et au niveau de la prise secteur si celle-ci est dotée d’un interrupteur La pochette n’est pas complètement soudée Le document est peut-être trop épais pour pouvoir être plastifié Vérifier que l’épaisseur a été correctement sélectionnée et réintroduire le document Le réglage de température est peut-être incorrect Vérifier que l’épaisseur de la pochette a été sélectionnée correctement et la réintroduire Il y a des bulles ou des ondulations sur la pochette Le réglage de température est peut-être incorrect Vérifier que l’épaisseur de la pochette est sélectionnée correctement et la réintroduire La pochette a disparu dans la machine La pochette est bloquée Utiliser le levier de déblocage et extraire la pochette manuellement Bourrage La pochette a été insérée avec le côté ouvert en premier La pochette était mal centrée au moment de l’introduction La pochette n’était pas droite au moment de l’introduction Une pochette vide a été utilisée La pochette est endommagée après la plastification Les rouleaux sont endommagés ou il y a de la colle sur les rouleaux Utiliser des feuilles de nettoyage pour tester et nettoyer les rouleaux DEPANNAGE
