Marque Pyle
Modèle PLCM35
Type de produit Kit caméra de recul avec moniteur TFT
Taille de l'écran 3,5 pouces (format 4:3)
Résolution de l'écran 640 x RGB x 480 pixels
Type d'écran TFT LCD
Entrées vidéo 2 entrées (V1/V2) commutable
Commutation automatique Oui, lors du passage en marche arrière
Capteur de la caméra OV7910 CMOS couleur
Résolution de la caméra 380 lignes TV
Pixels totaux 510 x 492
Vision nocturne Oui, 10 LED infrarouges
Éclairage minimum 0,5 Lux
Étanchéité Oui, boîtier étanche (flush mount)
Alimentation 12 V DC (moniteur 0,53 W, caméra 200 mA)
Système vidéo NTSC/PAL automatique
Luminosité 200 cd/m²
Contraste 200:1
Dimensions du moniteur 94 x 84 x 17 mm
Dimensions de la caméra 31,75 x 31,75 x 45 mm
Longueur du câble 17 pieds (5,2 m)
Température de fonctionnement 0 °C à 80 °C
Entretien et nettoyage Utiliser un chiffon doux et sec. Éviter les produits abrasifs.
Consignes de sécurité Respecter la polarité lors du branchement. Ne pas exposer à l'humidité excessive.

FOIRE AUX QUESTIONS - PLCM35 Pyle

Comment brancher la caméra de recul Pyle PLCM35 ?
Branchez le fil rouge du moniteur à une source +12V (feu de recul) et le fil noir à la masse. Connectez la caméra au moniteur via le câble RCA fourni. La commutation automatique s'active lors du passage en marche arrière.
L'écran ne s'allume pas, que faire ?
Vérifiez les connexions d'alimentation (fil rouge et noir). Assurez-vous que la tension est de 12V. Si aucun signal vidéo n'est détecté, l'écran reste éteint par défaut.
La caméra ne s'active pas en marche arrière ?
Confirmez que le fil rouge est bien connecté au feu de recul (qui fournit du 12V uniquement en marche arrière). Vérifiez également la connexion RCA.
Comment régler la luminosité de l'écran ?
Le moniteur PLCM35 ne dispose pas de réglage manuel de luminosité ; il s'ajuste automatiquement. Vous pouvez modifier l'angle de la caméra pour améliorer la visibilité.
Puis-je utiliser cette caméra avec un autre moniteur ?
Oui, la caméra fournit une sortie vidéo au format standard (1 Vpp, 75 Ω). Elle est compatible avec tout moniteur acceptant une entrée RCA.
La caméra est-elle étanche ?
Oui, la caméra est conçue pour un montage encastré avec un boîtier étanche. Elle résiste aux intempéries mais n'est pas submersible.
Comment installer la caméra ?
Percez un trou de 1,25 pouce (31,75 mm) à l'emplacement souhaité, insérez la caméra et fixez-la. Utilisez l'outil de coupe fourni pour un perçage précis.
Quelle est la distance maximale du câble ?
Le câble fourni mesure 17 pieds (5,2 mètres). Pour des distances plus longues, utilisez un câble RCA de qualité avec amplificateur si nécessaire.
L'image affichée est inversée, que faire ?
Le moniteur PLCM35 n'a pas de fonction de retournement d'image. Si l'image est inversée, vérifiez que la caméra est orientée correctement (le capteur doit être en haut).
Comment passer de l'entrée V1 à V2 ?
Un bouton de sélection (V1/V2) se trouve sur le moniteur. Appuyez dessus pour alterner entre les deux entrées vidéo.

Questions des utilisateurs sur PLCM35 Pyle

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Caméra de recul au format PDF gratuitement ! Retrouvez votre notice PLCM35 - Pyle et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PLCM35 de la marque Pyle.

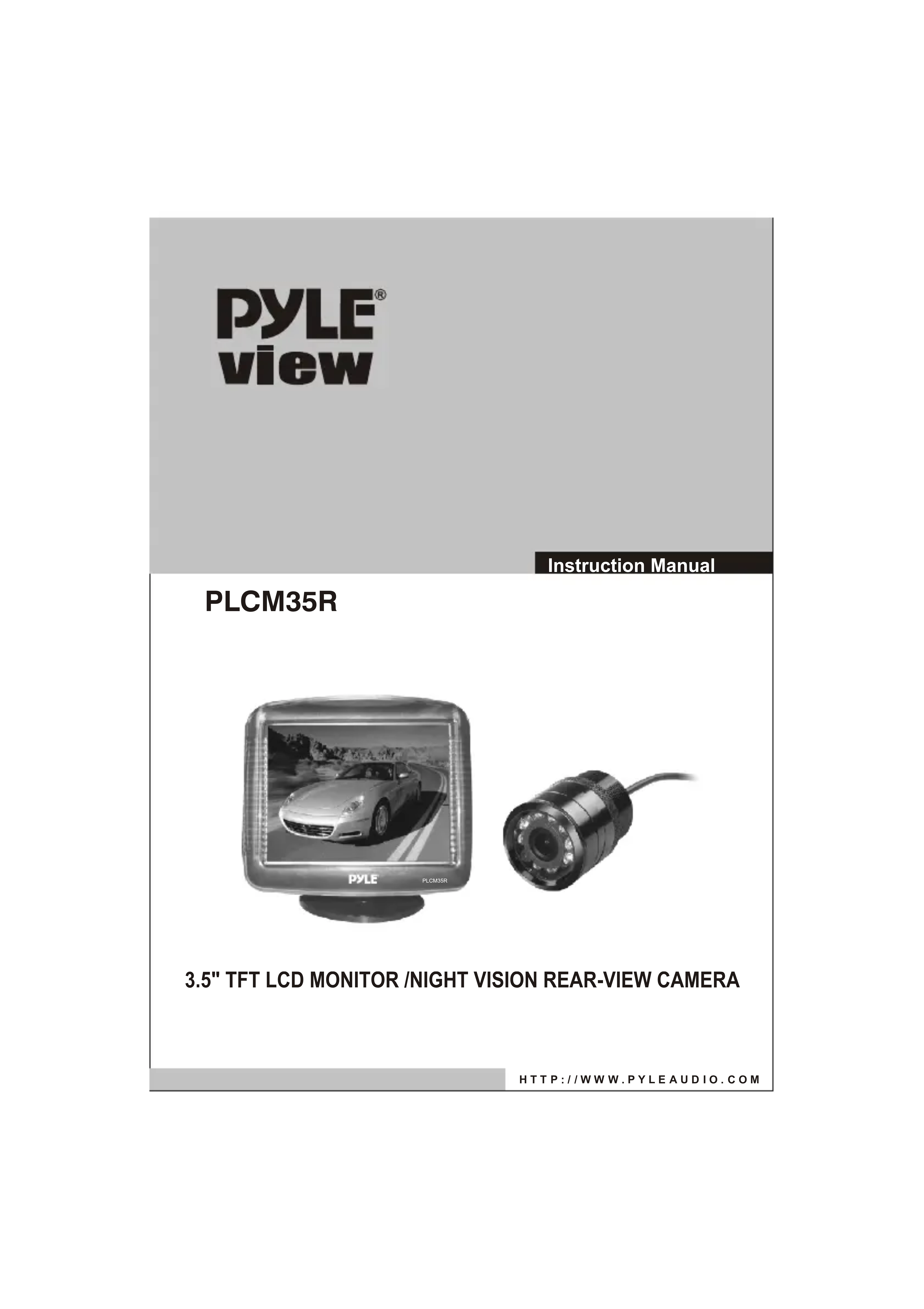

MODE D'EMPLOI PLCM35 Pyle

PYLE®

view

Instruction Manual

PLCM35R

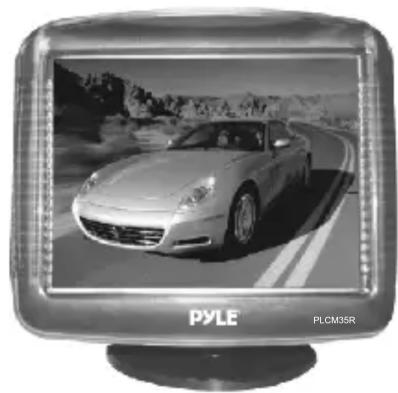

Pyle PLCM35 - PLCM35R - 1

Pyle PLCM35 - PLCM35R - 2

3.5" TFT LCD MONITOR/NIGHT VISION REAR-VIEW CAMERA

HTTP://WWW.PYLEAUDIO.COM

Specification

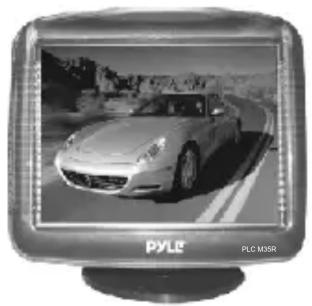

MONITOR:

  • Screen size: 3.5" (4:3)
  • Resolution: 640xRGBx480
  • Automatically Switch When Reversing
  • Two Video Inputs, V1/V2 switching
  • Power on/off when signal input/no signal input
  • Visible area: 72x52.56
  • Power supply: DC 12V
  • Power consumption: 0.53W
  • Operating temperature: 0^ 80^
  • Storage temperature: -10°C~80°C
  • NTSC/PAL System Auto Switch
  • Brightness: 200 cd/m2
  • Contrast: 200:1
  • Dimensions: 3.7"W x 3.3"H x 0.67"D

Pyle PLCM35 - MONITOR: - 1

CAMERA:

CMOS water proof 1.25" flush mount housing

17 Foot male to male RCA video cable

Required drill cutout tool included

Image sensor: OV7910 Color CMOS

Total pixels: 510x492

Resolution: 380 TV Lines

Night vision low lighting capable

10 IR LED lights

Min. illumination: 0.5LUX

Auto image adjustment

Video output: 1.0Vpp-75Ω

Power supply: DC12V 200Ma

Dimensions: 1.25"Wx1.25"Hx1.77"L

Pyle PLCM35 - CAMERA: - 1

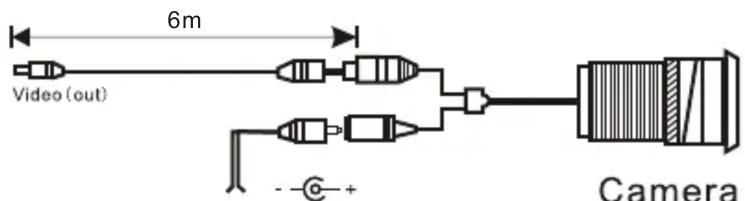

Connection:

Pyle PLCM35 - Connection: - 1
Monitor

Pyle PLCM35 - Connection: - 2
Backup light power

Red: +12V (in)

Black: GND (in)
