TLC200 - Appareil photo Brinno - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil photo time-lapse
Marque	Brinno
Modèle	TLC200
Dimensions (sans piles)	64 x 46 x 106 mm
Poids (sans piles)	120 g
Alimentation	4 piles AA ou entrée DC 5V (micro USB)
Type d'écran	LCD TFT 1.44 pouce
Résolution vidéo	720p (1280x720) et 640x480
Format vidéo	AVI
Résolution photo (mode obturateur ligne)	JPEG, 720p ou 640x480
Champ de vision	59° (équivalent 36 mm en 35 mm)
Distance minimale de mise au point	75 cm
Intervalle de capture	De 1 seconde à 24 heures
Stockage	Carte SD (jusqu'à 32 Go)
Fonctions principales	Time-lapse, stop motion (avec ATS100), détection de mouvement (avec ATM100)
Accessoires compatibles	ATS100 (ligne obturateur), ATM100 (détecteur de mouvement), AIM100 (extension), ATH110 (boîtier étanche)
Minuterie d'enregistrement	Oui, programmable
Horodatage	Oui, affichable en bas de la vidéo
Nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Éviter l'humidité et les températures extrêmes. Utiliser des piles de bonne qualité.
Pièces détachées et réparabilité	Piles et carte SD remplaçables. Pour toute réparation, contacter le service après-vente Brinno.

FOIRE AUX QUESTIONS - TLC200 Brinno

Comment allumer l'appareil photo Brinno TLC200 ?

Tournez le commutateur d'alimentation en position ON. L'écran LCD s'allume et affiche l'écran de configuration. Si l'écran reste éteint après 30 secondes d'inactivité, appuyez sur le bouton OK pour le réveiller.

Comment régler l'intervalle de temps pour un time-lapse ?

Appuyez sur le bouton TIME (>). Utilisez les boutons MENU (<) et TIME (>) pour sélectionner un intervalle prédéfini ou personnalisé. Appuyez sur OK pour confirmer. L'intervalle peut être réglé de 1 seconde à 24 heures.

Comment démarrer l'enregistrement d'un time-lapse ?

Après avoir réglé l'intervalle de temps, appuyez sur OK pour passer à l'écran de prévisualisation. Cadrez le sujet, puis appuyez sur OK pour lancer l'enregistrement. L'écran LCD s'éteint automatiquement pour économiser l'énergie.

Comment arrêter l'enregistrement ?

Maintenez le bouton OK enfoncé jusqu'à ce que l'écran LCD se rallume et affiche 'Traitement'. Attendez que le message 'Ready' apparaisse, indiquant que la session d'enregistrement est terminée. Vous pouvez alors retirer la carte SD.

Pourquoi l'écran LCD s'éteint-il automatiquement ?

Pour économiser l'énergie, l'écran LCD s'éteint après 30 secondes d'inactivité sur l'écran de prévisualisation. Appuyez sur le bouton OK pour le réveiller. Cette fonction peut être désactivée dans les paramètres si nécessaire.

Quelles piles utiliser avec le Brinno TLC200 ?

Utilisez 4 piles AA de bonne qualité. La durée de vie des piles varie selon l'intervalle de temps : par exemple, avec un intervalle de 1 seconde, les piles durent environ 2,2 jours ; avec un intervalle de 10 minutes, elles durent environ 64 jours.

Quelle carte SD est compatible ?

L'appareil accepte les cartes SD jusqu'à 32 Go. Insérez la carte dans le logement sous le couvercle jusqu'à entendre un déclic. Pour retirer la carte, poussez-la pour l'éjecter.

Comment régler la date et l'heure sur le Brinno TLC200 ?

Appuyez sur le bouton MENU, puis sélectionnez 'Set Date and Time' avec TIME. Utilisez MENU pour diminuer et TIME pour augmenter la valeur. Appuyez sur OK pour confirmer chaque champ et terminer le réglage.

Comment changer la résolution vidéo ?

Dans le menu principal, sélectionnez 'Output Resolution'. Vous pouvez choisir entre 720p (1280x720) et 640x480. Une résolution plus élevée offre une meilleure qualité mais réduit le nombre d'images stockables.

Que faire si l'écran affiche 'SD Card Full' ou 'Error' ?

Si 'SD Card Full' apparaît, libérez de l'espace en transférant les fichiers sur un ordinateur ou utilisez une nouvelle carte SD. Si 'Erreur de carte SD' ou 'Pas de carte' s'affiche, vérifiez que la carte est correctement insérée et formatée en FAT32. Remplacez la carte si nécessaire.

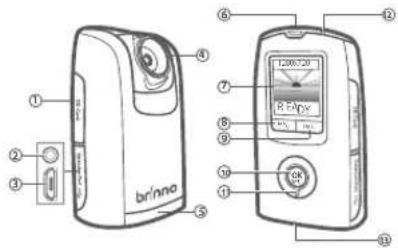

MODE D'EMPLOI TLC200 Brinno

1. Couvercle de la carte SD
2. Connecteur pour extension Accessoires (Pour ATS100, AIM100)
3. Connecteur pour cable Micro USB (Pour le fournisseur d'énergie de l'extension, DC SV)
4. Anneau de métal (pour ATM100, ATL045)
5. Porte de pile
6. Eillet de courroie
7. écran LCD
8. Touche MENU (<)
9. Touche TIME(>
10. Bouton OK/START
11. Power Switch
12. Indicateur LED
13. Trépied trou de vis

Icônes d'affichage

Écran de configuration Écran de prévisualisation

1. Mode Capture: Normal: le mode Accélére Obturator: Mode ligne Shutter mouvement Activé. 2. Intervalle de temps: Sélectionné l'intervalle de temps prédéfi né ou personnalisé par vous-même. 3. système: Date et heures 4. Niveau de la batterie 5. Scène 6. Aperçu en image 7. Batterie Vide-S'il vous plaît remplaçer la pile immédiamètament. 8. SD Card Full-S'il vous plaît éclaircir espace dans la carte SD 9. Erreur de carte SD-S'il vous plaît remplaçer la carte SD 10. Pas de carte-S'il vous plaît Insérez la carte SD

À propos d'économie d'énergie

. Au écran de configuration ÀpRES 10 secondes sans activité sur l'écran de configuration, l'appareil ira à l'écran de prévisualisation automatique. Vous pouvez appuyer sur le bouton MENU pour revenir à l'écran de configuration. À l'écran de prévisualisation ÀpRES 30 secondes d'inactivité sur la mise en place ou l'écran de prévisualisation, l'écran LCD s'éteint automatiquement pour économiser l'énergie. Vous pouvez appuyer sur le bouton OK pour réveilleramera

Configuration initiale

1. Installation des piles et la carte SD: porte de la batterie ouverte et insérer 4 piles AA.Fermer la porte de la batterie. (S'assurer que le couvercle de la batterie est bien en place.) Ouvrir le couvercle de la carte SD, inserez la carte SD jusqu'à ce qu'un déclic se produit. Fermer le couvercle de la carte SD. 2. Activation de l'appareil: Tournez le commutateur d'alimentation en position ON. Il peut afficher d'autres informations sur l'écran, reportez-vous pour afficher les icones. 3. Appuyez sur le bouton MENU: Régler date et heures. Appuyez sur TIME (> ) pour sélectionner Régler date et heures, puis appuyez sur le bouton OK. Dans le champ en surbrillance, appuyez sur Menu (-) pour diminuer la valeur, appuyez sur TIME (+) pour augmenter la valeur, appuyez sur OK pour confirmer et passer au champ suivant, lorsque terminé, appuyez sur OK pour terminer le réglage. 4. Définir Intervalle de temps: Appuyez sur le bouton TIME pour réglage de l'intervalle de temps. Appuyez sur MENU (<) ) et le temps (>) pour sélectionner l'intervalle de temps prédéfini ou personnalisé par vous-même, enfin appuyez sur OK pour confirmer et revenir à l'écran de réglage.

Maintenant, vous étés pré à passer à l'écran d'aperçu et commencer à enregistrer votre video timelapse

démarrer l'enregistrement

1. Allumez TimeLapse Cam, définir l'intervalle de temps et appuyez sur OK pour l'écran de prévisualisation. 2. Ajustez l'angle de l'objet pour cadre le sujet. 3. À l'écran d'aperçu, appuyez sur le bouton OK pour lancer l'enregistrement. (Pendant l'enregistrement panneau LCD de l'époque s'éteint pour économiser l'énergie.)

Pour arrêtier l'enregistrement

1. Pendant l'enregistrement, maintainez le bouton OK jusqu'à ce que la lumière LCD s'allume et affiche le texte "Traitement", cela signifie que l'appareil est en cours de fermeture du filchier. Une fois terminé le traitement, il affiche le texte "Ready" Cela indique la session d'enregistrement est terminée.

2. Retirer la carte SD de l'appareil photo et l'insérer dans votre ordinateur pour profiter de vos étonnantes Time Lapse vidés!

Paramètres du Menu

AVI Frame Rate: Vous pouvez modifier FPS (images par seconde) du video à ce paramètre. En règle générale, 10 FPS est meilleur pour Time Lapse video. 1 FPS: la réserve une image chaque seconde, de sorte que la réserve ne sera pas poli, et la longueur de la video sera plus. 30 FPS: une image chaque 30 secondes pourtant la longueur de la video sera plus courte. Image Quality: Le réglage de qualité d'image vous permet deCHOISIR une qualité d'image différente pour s'adapter à vos besoins, et la qualité d'image permettra de déterminer le nombre d'images pouvant être stockées sur la carte SD.Custom Exposure: Réglage de l'exposition.Pressez MENU (<) et TIME (> ) pour augmenter ou diminuer l'exposition et appuyer OK pour sortir. Time Stamp: Vous pouvez besoin si vous pouvés afficher l'horodatage au bas de la video. Low Light Recording: Vous pouvez besoin si vous appellé photo permet de gardER enregistrement video dans un environnement de faible luminosité (<5 Lux.) Ou non Scene: Sélectionnez la scène pour répondre à vos besoins en matière de prise de vue. Timer: Minuterie-La minuterie vous permettra de définir à l'avance une période d'enregistrement. (Une fois que la Minuterie est activée, VOTRE CAMERA TIMELAPSE ne fonctionnera que pendant LA PÉRIODE PREDEFINIE PAR LA MINUTERIE).Set Date and Timer: Régler la date et l'heure de votre apparéil photo. Output Resolution: Vous pouvez changer la résolution video à ce paramètre. LED Display: Vous pouvez besoin si l'indicateur LED clignotera lors de la capture cadre. Band Filter: Sélectionnez la fréquence de l'éclairage en fonction de cette fréquence de l'éclairage interieur. Aucun: l'environnement extérieur. 50 Hz: 60 Hz USA: Europe Firmware Version: Affiche la version actuelle du firmware de l'appareil photo. Media Statistics: Dans ce mode, l'écran LCD affiche la capacité de la carte SD, afin que vous sachiez combien d'espace libre resté sur la carte SD Reset: Vous pouvez réinitialiser votre apparéil photo pour revenir aux paramétres par défaut.

Indicateur LED

LED vert: Indique que la capture de l'image est en cours lorsque la LED verte clignote, laamera laps de

LED lumière rouge: temps capture de photos.

niveau de batterie faible, pas d'espace pour enregistrement sur votre carte SD.

Longueur de l'utilisation des piles

Intervalle de temps	capture d'images	Vie des batteries
AUSSITÔT QUE POSSIBLE	270000	2.2 Jours
1 Seconde	245000	2.8 Jours
5 Secondes	228000	13 Jours
10 Secondes	197800	23 Jours
20 Secondes	137400	32 Jours
30 Secondes	105200	36 Jours
1 Minute	61800	43 Jours
5 Minutes	14300	50 Jours
10 Minutes	9180	64 Jours
30 Minutes	3700	78 Jours
1 Heure	1868
4 Heure	468
24 Heure	78

Specifications

[CAMER] Modèle: TLC 200 Format de sortie - Mode video: Format AVI, Résolution: 720P, 640 x 480 (La taille maximale de chaque fichier AVI est comprise entre 8 192 et 20 480 images; en fonction du réglage de l'Intervelle de capture). Mode image fixe (Uniquemment en mode Ligne obturateur): format JPEG, Résolution: 720P, 640 x 480 Champ de visualisation: 59° Longueur focale: 36mm (équivalent 35mm) Distance focale: 75cm (Minimum) Intervalle de capture: comprise entre 1 sec et 24 heures Mémoire de stockage: Carte SD (jusqu'à 32Go pris en charge) Écran LCD: LCD TFT 1.44 Source d'alimentation: Entrée CC: SV (connecteur micro USB)/ Piles: 4 piles AA Dimensions (PxLxH): 64x46x106mm Poids: 120g (sans piles)

[CAMER] Modèle: TLC 200 f1.2 écran LCD: 1.44 "TFT LCD Objectif Angle de rotation: 120° étanche: optionnel (En utilisation avec boîtier résistant aux interpêtries ATH110) [MODE CAPTURE] Time Lappe Auto généraire Timelapse Video Stop Motion option (En utilisation avec Shutter ligne ATS100) activé par le mouvement en: option (En utilisation avec détector de mouvement ATM100) [optique LENS] Ouverture: f1.2 type d'objet: asphérique Champ de vision: 140° Longueur focale: 18 mm (equivalent 35 mm) Distance de focalisation: 30 cm (minimum) [Enregistrement] Time Lappe Format video AVI Resolution: 720P, 640x480 Format de photo numérique JPEG (uniquement pour l'utilisation d'obturation Line) Résolution: 720P, 640x 480z Carte SD (prise en charge jusqu'à 32 Go) [Intervalle de temps] AUSSITOT QUE POSSIBLE 0,5 ~1 seconde coutume de 1 seconde à 24 heures [Power] Source d'alimentation: batterie: 4 piles AA DC IN: 5 V (connecteur Micro USB) Vie des batteries Reportez-vous à la longueur de l'utilisation des piles [Dimension] Dimensions: (PxLxH) 64x 46x 106 mm Poids: 120g (sans les piles)

Brinno Zeitrafferkamera

TLC 200 & TLC200 f1.2

Packungsinhalt

1. Zeitrafferkamera 2.4 AA Batterien 3. SD Karte

Teile der Kamera
