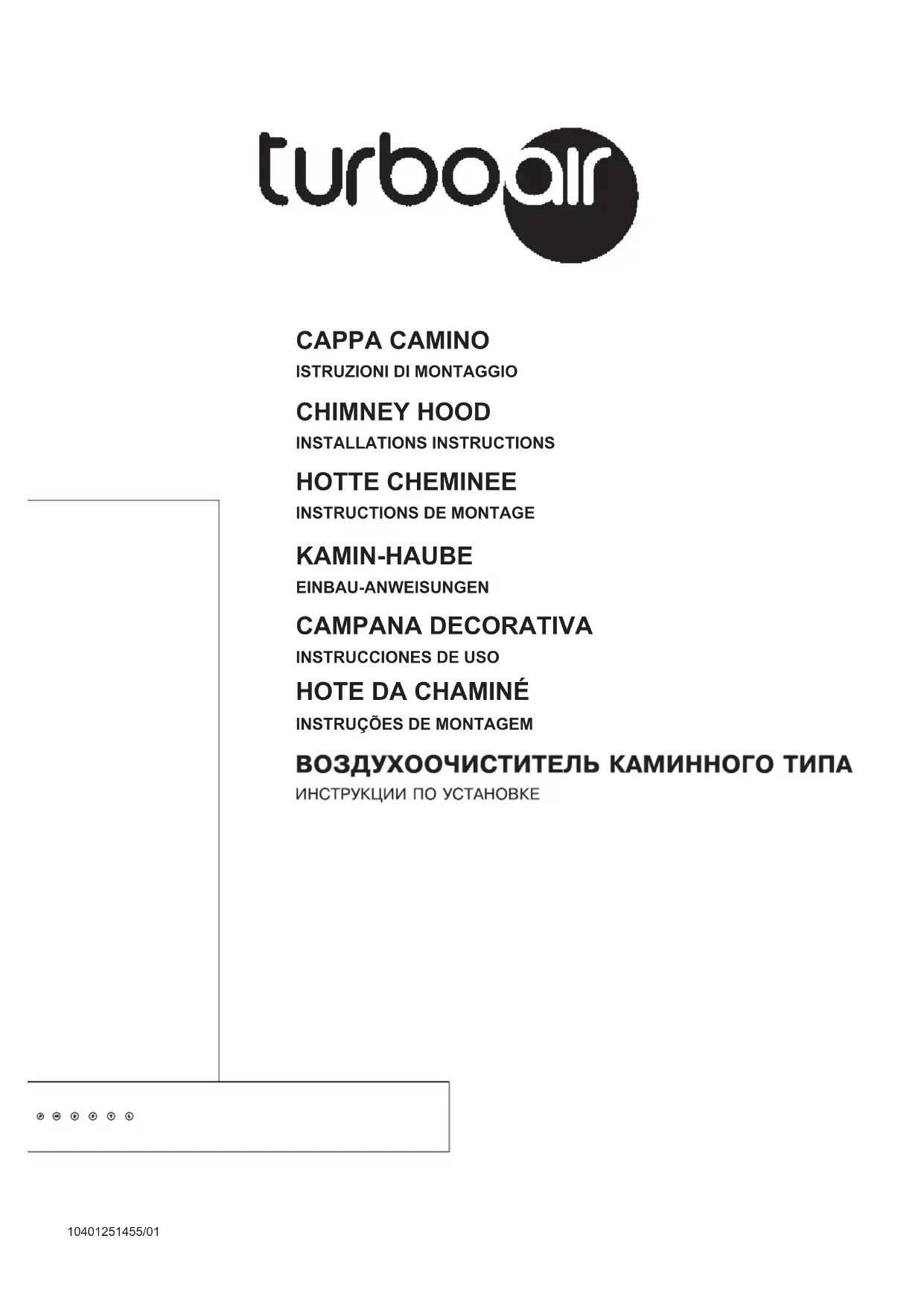

MODE D'EMPLOI Ischia Turbo air

Introduction La présente notice a pour but de vous faire connaître les différents équipements techniques de votre appareil et de vous familiariser avec son utilisation. Cette notice s’applique à plusieurs modèles de ce type de hotte. Il se peut donc qu’elle mentionne des éléments de commande dont votre appareil n’est pas doué. La hotte est utilisable soit en version aspirante soit filtrante. En cas de possibilité d’évacuation (tuyau de décharge ou conduit d’aération) il est conseillé d’employer la hotte en version aspirante pour permettre l’évacuation à l’extérieur des vapeurs et des odeurs qui se créent dans la cuisine. Les accessoires peuvent changer selon les pays. Nous nous reservons de modifier le produit sans préais toujours dans la prospective d'une amélioration et dans le respect des normatives. Normes pour l’emploi de la hotte à la position aspirante Quand, avec la hotte aspirante, il fonctionne aussi une source de chaleur qui a besoin de l’air du milieu (chaudière à gaz, huile ou charbon etc) il faut faire attention car à l’aide de la hotte on aspire du milieu l’air dont on a besoin pour la combustion, en créant une dépression à une valeur de 0,04 mbar, à ces conditions, on évite l’aspiration des gaz de décharge de la source de chaleur. Tel résultat est obtenu en effectuant dans le milieu des ouvertures qui ne peuvent pas être obstruées (il ne s’agit ni de portes ni de fenêtres) et dans lesquelles puisse entrer l’air nécessaire à la combustion. N.B. Pour donner un avis il faut considérer le conduit de décharge prévu dans l’appartement. En cas de doute il faut se faire conseiller ou se faire donner l’autorisation par le responsable de l’édifice. Pour l’emploi des cuisinières à gaz four etc. et l’emploi de la hotte à la position filtrante ces précautions ne sont pas nécessaires. N.B. L’efficacité de la hotte aspirante est d’autant plus grande que le tuyau d’évacuation est court et le nombre de coudes réduits. En version aspirante il faut observer les indications suivantes. Pour la connexion de la hotte aspirante, il est interdit de relier la décharge à des conduits de fumée, canaux de décharge ou cheminées pour l’aération du milieu. Avec une décharge dans les cheminées hors fonction il est conseillé d’avoir l’autorisation du responsable de l’édifice. L’air ne doit pas être conduit vers une entrée où circule l’air chaud. Pour l’évacuation de l’air aspiré il faut observer les prescriptions requises. Montage - Pose de l'appareil La hotte doit être fixée directement au centre du plan de cuisson. La distance minimum entre le plan de cuisson et la surface inférieure de la hotte doit être de 650 mm. N.B. Ces distances sont de toute façon réglées par les normatives de sécurité en vigueur dans les différents pays. Avant de perçer le mur faire attention à ne pas endommager aucune tuyauterie. En cas d’absence de tuyau de déchargement à l’extérieur pour la version aspirante, il faudra effectuer une sortie air sur le mur du diamètre de Ø160mm, dans le cas où on utilise une réduction de la bride (Fig.6/H), il faudra effectuer un orifice ayant un diamètre de 130mm. S’assurer que le mur supporte le poids de la hotte (poids de 30 Kg environ). La confection des vis est appropriée pour la fixation sur béton armét, briques et brique creuse. Montage de la hotte au mur

1) Définir la distance entre la hotte et le plan de cuisson (Fig. 5).

2) Afin de faciliter le montage, si votre hotte a un cadre filtres charbon en métal. l'enlever

avant de commencer le montage, à l'aide des vis (Fig. 2/1). Ensuite remonter le cadre.

3) Rènuir les deux parties de la buse (Fig. 6/H) et appliquer cette dernière à la partie

supérieure du bloc moteur (Fig. 6/L), le tout à l'aide des 4 vis (Fig. 6/I).

4) Faire les trous au mur pour le fixage de l'ensemble moteur-hotte (Fig. 6/N) à la juste

distance du plan de cuisson comme en annexe. Ensuite accrocher la hotte au mur (Fig. 6).

5) Pour une installation correcte, la hotte a un ou deux trous de 8 mm. diamètre (sur

la partie postérieure du logement) où doivent être introduitcs une ou deux vis pour le blocage au mur (Fig. 6/O).

6) Pour la hotte en version aspirante relier à la collerette un tuyau de sortie d'air Ø

125 mm (Fig. 6/F). Pour la hotte en version filtrante relier à la collerette le raccord fourni (Fig. 6/G). Veuillez Vous assurer que toutes les parties soient bien fixées et que les parties en mouvement soient bien protégées. N.B.: En cas d’évacuation de l’air à 150 mm., il ne faut pas fixer le tuyau d’évacuation de l’air au moyen de vis, afin d’éviter tout risque de fonctionnement incorrect de la soupape en métal. N.B.: En cas de connexion filtrante, il faudra relier la bride et le raccord en T fournis avec l’appareil au moyen de deux vis, au point indiqué sur la bride par une ligne; ces opérations devront être effectuées avant de monter la hotte contre le mur. Montage des tubes (Valable soit pour la version aspirante que filtrante)

1) Fixer la barre au mur (Fig. 6/C) selon la hauteur des tubes désirée et à l'aide de

2 vis avec tasseaux (Fig. 6/A).

2) Fixer le tube court (Fig. 6/D) à la barre à l'aide des 2 vis (Fig. 6/B).

3) Appliquer du devant le tube long (Fig. 6/E) en ouvrant légerement les 2 parties

4) Fixer la hotte à l'aide des 2 vis en agissant de l'intérieur du tube long (Fig. 6/Q),

après avoir placé les ecrous recouverts. Attention: Monter le panneau au-dessus (si fourni) de la coque installée précédemment et le fixer de l’extérieur grâce aux sous-vis spéciales, les vis et le bouchon sont fournis avec la hotte (Fig. 4/3). Certains modèles pourraient avoir uniquement deux points de fixage de l'extérieur et deux de l'intérieur avec les écrous en dotation (Fig. 4/4). La fixation des panneaux de couverture en cristal ne peut être faite que de l'extérieur. Connexion électrique Contrôler que les valeurs de la tension d’alimentation correspondent à celles reportées sur l’étiquette de fonctionnement de l’appareil. Attention: si l’appareil n’a pas de fiche il ne peut pas être relié facilement à une prise de courant, pour l’installation fixe il faut prévoir un dispositif de séparation qui assure l’omnipolaire déconnexion du réseau avec une distance d’ouverture des contacts d’au moins 3mm. Si l’appareil a en dotation la fiche, cette dernière doit être accessible après le montage de l’appareil. Attention: si l’appareil présente 3 fils dans le cable d’alimentation, ils doivent être reliés ainsi: Vert-jaune = terre — bleu = neutre — marron = tension NB: La maison productrice décline toutes responsabilités pour inconvenients causés par la négligence de la sudite disposition. N.B. Pour changer le câble alimentation endommagé , appeler le Service Après Vente. Instructions d'emploi La hotte doit être mise en marche au plus tard au début de la cuisson ou du rôtissage. Vous augmenterez l’efficacité du filtre antigraisse et du filtre antiodeurs en arrêtant la hotte seulement 20 à 30 minutes après la fin de cuisson. Avant de mettre la hotte en fonction, retirer toutes les pellicules de protection, par exemple celles qui se trouvent sur les filtres anti-graisse en aluminium ou sur les tubes en acier inox. Fonctionnement de la hotte La hotte a de différents types de commandes (Fig.3A-B-C)selon le modèle:

1. Interrupteur vitesse 2. Interrupteur lumière

Certains modèles ont un bouton T-Fonction Timer arrêt à une vitesse quelconque et visualisation état des filtres (Fig.3/3C).Dans ce dernier cas, en poussant ce bouton quand la hotte est en fonction, on allume un timer qui, après 5 minutes, éteint la hotte. Si votre modèle a des boutons de commandes comme la Fig.3/B, en poussant un bouton vitesse quelconque pour 3 secondes, à hotte allumée, on allume un timer qui, après 5 minutes éteignent la hotte. Pour les hottes équipées de commandes comme illustré en figure Fig.3/D +/- - commutateurs de vitesse 2 – interrupteurs lumières

1 - interrupteur allumage 3 - Display

La touche 1 allume et arrête la hotte et si on appuye dessus pendant plus de 2 secondes lorsque la hotte éteinte, le moteur est porté à la dernière vitesse établie; si au contraire, on appuye dessus pendant plus de 2 secondes avec la hotte allumée, on active l’arrêt retardé: après 5 minutes le moteur s’éteint. Pendant le fonctionnement, le numéro de la vitesse établie clignote sur le display. Avec les touches +/- (plus/moins), on varie la vitesse. En appuyant sur la touche – (moins) lorsque la hotte est éteinte, l’état de saturation des filtres à graisse est indiqué). En appuyant sur la touche + (plus) pendant pllus de 2 secondes lorsque la hotte est allumée, on porte le moteur à la vitesse maximum pendant 5 minutes, par après il retournera à la vitesse établie initialement. Pendant le fonctionnent, le numéro de la vitesse maximum clignote sur le display Pour les hottes équipées de commandes comme illustré en figure Fig.3/E Chaque touche, pendant le fonctionnement, est rétro-illuminée avec un LED bleu. 1 – commutateur de vitesse 2 – interrupteur lumière 3 - Booster La touche Booster a comme fonction de temporiser: en l’appuyant, le moteur est porté à une vitesse maximum pendant 5 minutes, ensuite, on retourne à la vitesse initiale, celle qui a été établie précédemment. En appuyant sur n’importe quel commutateur de vitesse pour plus de 2 secondes, la vitesse sera temporisée pendant 5 minutes, ensuite la hotte s’éteint complètement.. Visualisation etat des filtres (disponible uniquement pour certaines versions)Si la hotte a des boutons de commandes du type Fig.3B après les 20 heures totales de travail, un des boutons au numéro 1 clignotera pour aviser que le filtre métallique doit être changé. Nous pouvons donc visualiser l’état du filtre anti-graisse avant les 20 heures de travail en poussant, à moteur arrêté, le bouton simultanément de la 2ème et 3ème vitesse pour au moins 2 secondes. - rien ne s’allume: fonctionnemenet inférieur à 6 heures; - le bouton de la première vitesse s’allume: fonctionnement entre les 6 et 12 heures; - la 1ère et la 2ème vitesse s’allume: fonctionnement entre les 12 et les 18 heures; - toutes les trois vitesses s’allument: fonctionnement supérieur à 18heures. Si votre hotte est filtrante et possède des commandes comme la Fig.3b, après les 120 heures de fonctionnement un des boutons commencera à clignoter au numéro 1 pour avertir que le filtre charbon doit être changé;si les 120heures ne sont pas encore rejointes,pousser ensemble, à moteur arrêté, le bouton de la 2ème et de la 3è vitesse pour au moins 2 secondes. - rien ne s’allume: fonctionnement inférieur au 30 heures; - le bouton de la première vitesse s’allume:fonctionnement inclus entre les 30 et 60 heures; - la 1ère et la 2ème vitesse s’allume:fonctionnement inclus entre les 60 et 110 heures; - la 2ème et la 3ème vitesse s’allument:fonctionnement supérieur à 110heures. Pour mettre à zéro le compteur pousser le bouton d’allumage au numéro 1 pour au moins 2 secondes autrement il y aura une mise à zéro interne après 15 minutes. Si la hotte a des boutons de commandes du type Fig.3/C en poussant le bouton T-Timer avec la hotte éteinte on obtient la visualisation de l’état des filtres anti-graisse: - lumière verte (fonctionnement inférieur à 6 heures) - lumière jaune (fonctionnement inclus entre les 6 et les 12 heures) - lumière rouge (fonctionnement supérieur à 12 heures) Pour remettre le timer, a hotte éteinte, tenir appuyer le bouton T pour 5 secondes. Si la hotte a des boutons de commandes du type Fig.3/D, la situation de l’état des filtres à graisse peut être visualisé en appuyant sur la touche – (moins) lorsque la hotte est éteinte: - 1 – fonctionnement entre 5 et 10 heures - 2 – fonctionnement entre 10 et 15 heures - 3 - fonctionnement entre 15 et 20 heures - 4 – functionnement entre 20 et 25 heures - 5 – fonctionnement entre 25 et 30 heures - 6 – fonctionnement au-delà des 30 heures (lorsque la hotte sera éteinte, le Display s’allumera pendant 5 secondes pour indiquer la saturation maximum). Per rétablir le Timer, lorsque la hotte est éteinte, tenir la touche – (moins) appuyée pendant 5 secondes. Si au contraire votre hotte est équipées des commandes comme illustré en Fig.3/E, on peut visualiser la situation de l’état filtres anti-graisse en appuyant sur la touche Booster (Fig.3/3E) lorsque la hotte est éteinte: - si la touche ON/OFF s’allume – fonctionnement pendant 6 heures - si la touche II s’allume – fonctionnement pendant 6-18 heures - si la touche 3 s’allume fonctonnement pour plus de 18 heures (lorsque la hotte sera éteinte, le LED s’illuminera pendant 5 secondes pour indiquer la saturation maximum). Pour resetter le Timer, avec la hotte éteinte, tenir la touche Booster appuyée pendant 5 secondes. Caracteristiques supplementaires Pour certains modèles (Fig.3B), afin d’améliorer le rendement de la hotte soit en version filtrante que aspirante, on peut selectionner à travers des commandes, deux divers fonctionnement du moteur. Pour mettre à zéro la hotte de façon aspirante: à moteur eteint, tenir poussé pour au moins trois secondes le bouton au numéro 1 correspondant à la 1ère vitesse (Fig.3B); à opération concluse tous les boutons clignoteront contemporainement 4 fois; Pour mettre à zéro la hotte en version filtrante: à moteur éteint, tenir poussé pour au moins 3 secondes le bouton au numéro 1 correspondant à la 2ème vitesse (Fig.3B); à opération concluse tous les boutons clignoteront ensemble 8 fois. Replacement des lampes Pour la substitution des lampes néon tubolaires, appeler le Service Après Vente. Pour la substitution des lampes fluorescenter à bas consomme d'energie et des lampes à incandescence, agir de l’extérieur de la hotte en enlevant le cache-lampe. Si votre hotte a une lampe halogène durant le remplacement faire attention à substitution à ne jamais toucher la lampe avec le mains. Utiliser une protection quelconque qui ne soit pas grasse (es. chiffon en ètoffe) pour èviter le contact direct avec la peau autrement la lampe pourrait èclater. Il ne faut jamais monter des lampes avec une puissance supérieure à celle qui est indiquée sur l'étiquette située à l'intérieur de la hotte. Normes de sécurité Il est interdit de flamber des mets sous la hotte. Les friteuses doivent être contrôlées durant l’emploi: I’huile surchauffée s’enflamme facilement. Afin d’éviter un incendie il faut nettoyer fréquemment la turbine et les autres surfaces. Cela peut être effectué avec un chiffon et /ou un pinceau imbibé d’alcool éthylique dénaturé ou dérivés d’alcool, excepté la partie des commandes (Fig. 3) et le cache-lampe. Il est important, de démonter de nettoyer ou de substituer fréquemment chaque filtre installé sur la hotte. Entretien N.B. En cas d’intervention, désinsérer la prise de courant. L’air des vapeurs et les odeurs sont aspirés en premier à travers le filtre acrylique et (si la hotte est filtrante) à travers le filtre à charbon. Le bon fonctionnement de l’appareil dépend du bon état des filtres. Filtre anti-odeurs L’air aspiré passe en plus par un filtre à charbon actif qui en élimine les odeurs de cuisson. Ce filtre ne peut etre nettoyé. Il doit être remplacé en fonction de la fréquence d’utilisation (env. deux fois par an). Remplacement du filtre anti-odeurs(pour hotte à recyclage seulement) Le filtre peut être enlevé simplement en tirant les 2 pommeaux vers le bas (Fig. 2/2). Pour certains modèles muni de filtre à charbon comme illustré sur la fig. 7/1, le filtre peut être enlevé en exerçant une légère pression sur les crochets, en le faisant ensuite tourner vers le bas (Fig.8). Filtre anti-graisse Il absorbe les particules de graisse qui se trouvent dans les vapeurs en protégeant la cuisine et les meubles des résidus graisseux. Il doit être lavé tous les 10/15 jours (en conditions normales de fonctionnement) avec détergent ou dans le lave-vaisselle. Durant telle opération, attention à ne pas endommager le filtre en le pliant car il est composé par plusieurs couches d’aloi léger. Le filtre alluminium peut brunir, cela ne compromet pas l’efficacité du filtre, mais cela pourrait améliorer les performances du mème. Remplacement ou nettoyage Il suffit de pousser la poignée en arrière effectuer le nettoyage, et répéter l'opération en sens contraire (Fig. 1/1). Pour retirer le filtre anti-graisse en aluminium (Fig. 1/2), prendre le filtre par la languette d’ouverture, plier cette dernière vers soi et baisser le filtre en avant. Pour remettre en place le filtre, effectuer l’opération décrite ci-dessus à rebours.
