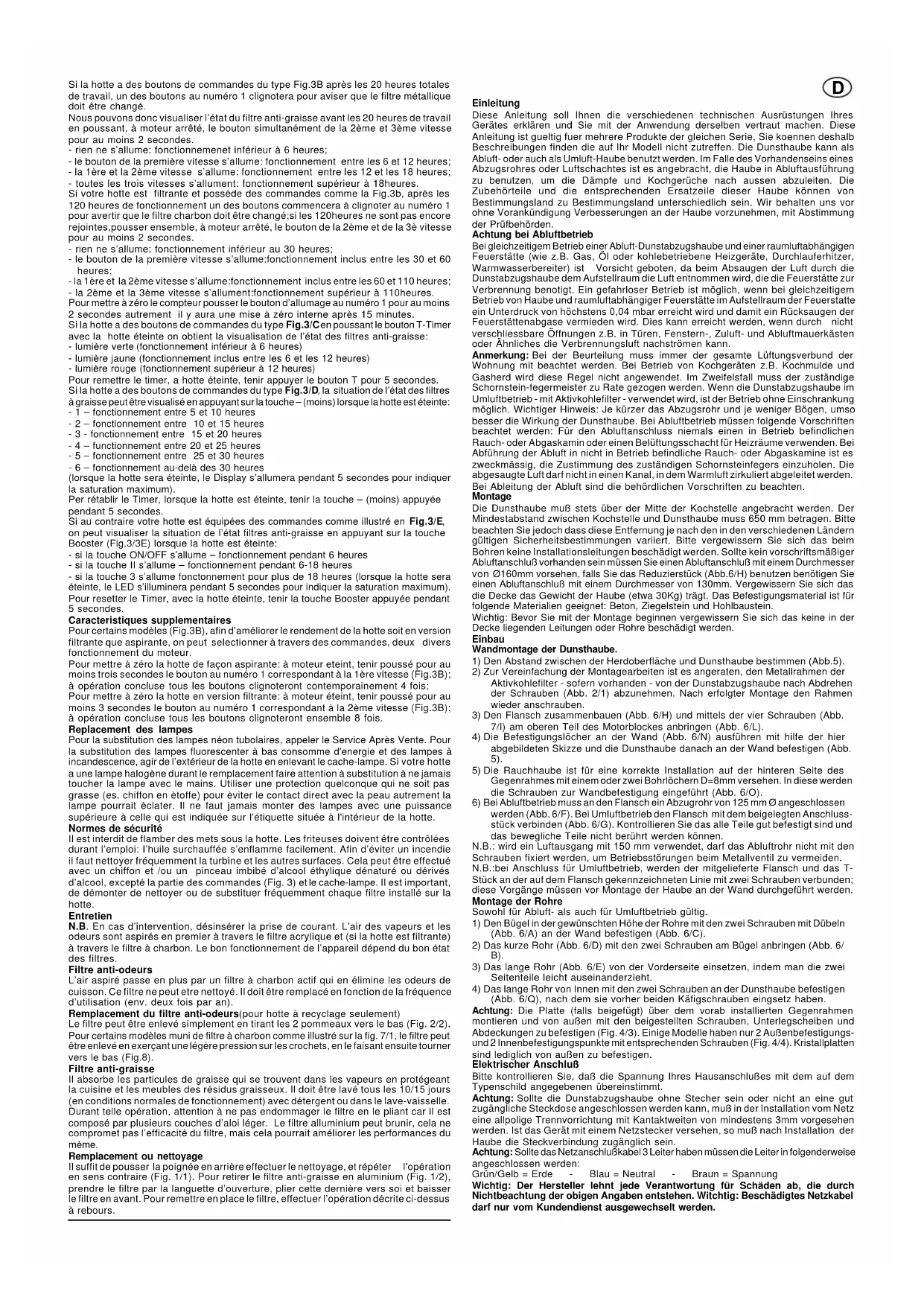

Notice Turbo air Ischia - page 7
Handbuch anzeigen : Français FR Deutsch DE
Handbuch-Assistent
Unterstützt von ChatGPT
Warten auf Ihre Nachricht
Produktinformationen

Marke : Turbo air

Modell : Ischia

Kategorie : Dunstabzugshaube

Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch Ischia - Turbo air und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Ischia von der Marke Turbo air.

BEDIENUNGSANLEITUNG Ischia Turbo air

Einleitung Diese Anleitung soll Ihnen die verschiedenen technischen Ausrüstungen Ihres Gerätes erklären und Sie mit der Anwendung derselben vertraut machen. Diese Anleitung ist gueltig fuer mehrere Produkte der gleichen Serie, Sie koennen deshalb Beschreibungen finden die auf Ihr Modell nicht zutreffen. Die Dunsthaube kann als Abluft- oder auch als Umluft-Haube benutzt werden. Im Falle des Vorhandenseins eines Abzugsrohres oder Luftschachtes ist es angebracht, die Haube in Abluftausführung zu benutzen, um die Dämpfe und Kochgerüche nach aussen abzuleiten. Die Zubehörteile und die entsprechenden Ersatzeile dieser Haube können von Bestimmungsland zu Bestimmungsland unterschiedlich sein. Wir behalten uns vor ohne Vorankündigung Verbesserungen an der Haube vorzunehmen, mit Abstimmung der Prüfbehörden. Achtung bei Abluftbetrieb Bei gleichzeitigem Betrieb einer Abluft-Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z.B. Gas, Öl oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benotigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstatte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschliessbare Öffnungen z.B. in Türen, Fenstern-, Zuluft- und Abluftmauerkästen oder Ähnliches die Verbrennungsluft nachströmen kann. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung mit beachtet werden. Bei Betrieb von Kochgeräten z.B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Im Zweifelsfall muss der zuständige Schornstein-fegermeister zu Rate gezogen werden. Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschrankung möglich. Wichtiger Hinweis: Je kürzer das Abzugsrohr und je weniger Bögen, umso besser die Wirkung der Dunsthaube. Bei Abluftbetrieb müssen folgende Vorschriften beachtet werden: Für den Abluftanschluss niemals einen in Betrieb befindlichen Rauch- oder Abgaskamin oder einen Belüftungsschacht für Heizräume verwenden. Bei Abführung der Abluft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist es zweckmässig, die Zustimmung des zuständigen Schornsteinfegers einzuholen. Die abgesaugte Luft darf nicht in einen Kanal, in dem Warmluft zirkuliert abgeleitet werden. Bei Ableitung der Abluft sind die behördlichen Vorschriften zu beachten. Montage Die Dunsthaube muß stets über der Mitte der Kochstelle angebracht werden. Der Mindestabstand zwischen Kochstelle und Dunsthaube muss 650 mm betragen. Bitte beachten Sie jedoch dass diese Entfernung je nach den in den verschiedenen Ländern gültigen Sicherheitsbestimmungen variiert. Bitte vergewissern Sie sich das beim Bohren keine Installationsleitungen beschädigt werden. Sollte kein vorschriftsmäßiger Abluftanschluß vorhanden sein müssen Sie einen Abluftanschluß mit einem Durchmesser von Ø160mm vorsehen, falls Sie das Reduzierstück (Abb.6/H) benutzen benötigen Sie einen Abluftanschluß mit einem Durchmesser von 130mm. Vergewissern Sie sich das die Decke das Gewicht der Haube (etwa 30Kg) trägt. Das Befestigungsmaterial ist für folgende Materialien geeignet: Beton, Ziegelstein und Hohlbaustein. Wichtig: Bevor Sie mit der Montage beginnen vergewissern Sie sich das keine in der Decke liegenden Leitungen oder Rohre beschädigt werden. Einbau Wandmontage der Dunsthaube.

1) Den Abstand zwischen der Herdoberfläche und Dunsthaube bestimmen (Abb.5).

2) Zur Vereinfachung der Montagearbeiten ist es angeraten, den Metallrahmen der

Aktivkohlefilter - sofern vorhanden - von der Dunstabzugshaube nach Abdrehen der Schrauben (Abb. 2/1) abzunehmen. Nach erfolgter Montage den Rahmen wieder anschrauben.

3) Den Flansch zusammenbauen (Abb. 6/H) und mittels der vier Schrauben (Abb.

7/I) am oberen Teil des Motorblockes anbringen (Abb. 6/L).

4) Die Befestigungslöcher an der Wand (Abb. 6/N) ausführen mit hilfe der hier

abgebildeten Skizze und die Dunsthaube danach an der Wand befestigen (Abb. 5).

5) Die Rauchhaube ist für eine korrekte Installation auf der hinteren Seite des

Gegenrahmes mit einem oder zwei Bohrlöchern D=8mm versehen. In diese werden die Schrauben zur Wandbefestigung eingeführt (Abb. 6/O).

6) Bei Abluftbetrieb muss an den Flansch ein Abzugrohr von 125 mm Ø angeschlossen

werden (Abb. 6/F). Bei Umluftbetrieb den Flansch mit dem beigelegten Anschluss- stück verbinden (Abb. 6/G). Kontrollieren Sie das alle Teile gut befestigt sind und das bewegliche Teile nicht berührt werden können. N.B.: wird ein Luftausgang mit 150 mm verwendet, darf das Abluftrohr nicht mit den Schrauben fixiert werden, um Betriebsstörungen beim Metallventil zu vermeiden. N.B.:bei Anschluss für Umluftbetrieb, werden der mitgelieferte Flansch und das T- Stück an der auf dem Flansch gekennzeichneten Linie mit zwei Schrauben verbunden; diese Vorgänge müssen vor Montage der Haube an der Wand durchgeführt werden. Montage der Rohre Sowohl für Abluft- als auch für Umluftbetrieb gültig.

1) Den Bügel in der gewünschten Höhe der Rohre mit den zwei Schrauben mit Dübeln

(Abb. 6/A) an der Wand befestigen (Abb. 6/C).

2) Das kurze Rohr (Abb. 6/D) mit den zwei Schrauben am Bügel anbringen (Abb. 6/

3) Das lange Rohr (Abb. 6/E) von der Vorderseite einsetzen, indem man die zwei

Seitenteile leicht auseinanderzieht.

4) Das lange Rohr von Innen mit den zwei Schrauben an der Dunsthaube befestigen

Gebrauchsanleitung Die Dunstabzugshaube ist spätestens bei Koch- oder Bratbeginn in Betrieb zunehmen. Die eingebauten Filter erhöhen ihre Wirksamkeit, wenn das Gerät nach Koch- oder Bratzeitende noch 20 - 30 Minuten nachläuft. Bevor die Dunsthaube in Betrieb genommen wird müssen alle Schutzfolien wie zum Beispiel auf den Aluminiumfettfilter oder den Schächten in Edelstahl entfernt werden. Arbeitsweise der Dunsthaube Die Dunstabzugshaube kann verschiedene Bedienelemente haben (Abb. 3A-3B-3C) die wiefolgt aufgeteilt sind: Mechanische Bedienelemente (Schiebe- oder Druckschalter - Abb.3A)

1 - Geschwindigkeitsschalter 2 - Lichtschalter

Hinterbeleuchtete Mikroschalter HR (Abb.3B) - Ein- und Ausschalter 1-2-3 - Geschwindigkeitsschalter 2 - Lichtschalter Die Nachlaufstufe wird aktiviert, wenn einer der Geschwindigkeitsschalter fuer mindestens 3 Sekunden gedrueckt wird. Nach circa 5 Minuten schaltet sich die Haube aus. Multicolor Mikroschalter HI-HC (Abb.3C)

1 - Geschwindigkeitsschalter 2 - Lichtschalter 3 - Nachlaufstufe

Die Nachlaufstufe wird aktiviert, wenn die Taste T gedrueckt wird. Nach circa 5 Minuten schaltet sich die Haube aus. Silikon Schalter (Abb.3D-3E) ABB.3D Jede Taste wird während der Funktion mit einem blauem LED hinterleuchtet.

2- Lichttaste 3 – Booster Taste 1 – Geschwindigkeitstaste

Die Booster Taste schaltet die habe für 5 Minuten in die maximale Geschwindigkeit und danach schaltet die Haube in die zuerst eingestellte Geschwindigkeit zurück. Wird eine der Geschwindigkeitstasten für mehr als 2 Sekunden gedrückt gehalten so wird die Nachlaufstufe aktiviert, die die Haube nach 5 Minuten vollständig Ausschaltet. ABB.3E +/- Geschwindigkeitstaste 2 - Lichttaste 1 – Ein- Ausschalter 3 – Display Mit der Taste 1 wird die Haube Ein- bzw. Ausgeschaltet. Wird bei ausgeschalteter Haube die Taste für mehr als 2 Sekunden gedrückt schaltet die Haube den Motor in die zuletzt eingestellte Geschwindigkeit. Wird bei eingeschalteter Haube die Taste für mehr als 2 Sekunden gedrückt wird die Nachlaufstufe aktiviert, die den Motor nach 5 Minuten ausschaltet. Während dieser Zeit blinkt im Dispaly die eingestellte Geschwindigkeit. Mit den Tasten +/- (plus/minus) werden die Geschwindigkeiten gewählt. Wird bei ausgeschalteter Haube die Taste – (minus) gedrückt wird der Sättigungsgrad des Fettfilters angezeigt. Wird bei eingeschalteter Haube die Taste + (plus) für mehr als 2 Sekunden gedrückt wird die Intensivstufe für 5 Minuten aktiviert, danach schaltet die Haube in die zuletzt eingestellte Geschwindigkeit zurück. Während dieser Zeit blinkt im Display die maximale Geschwindigkeit. Anzeige und Funktion der Filtersaettigungsanzeige Für Abb. 3B - Der Saettigungsgrad der Haube wird durch blinken des Schalter der eingestellten Geschwindigkeit angezeigt. Dieses entspricht einer Betriebsdauer von 20 Stunden und der Fettfilter sollte gereinigt oder gegebenenfalls gewechselt werden. Es ist moeglich den Saettigungsgrad auch manuell anzuzeigen. Bei ausgeschalteter Haube werden die Schalter 1 und 3 fuer mindestens 2 Sekunden gleichzeitig gedrueckt gehalten: Kein aufleuchten der Tasten: weniger als 6 Betriebsstunden Aufleuchten der Taste 1: zwischen 6 - 12 Betriebsstunden Aufleuchten der Tasten 1 und 2: zwischen 6 - 18 Betriebsstunden Aufleuchten der Tasten 1, 2 und 3: mehr als 18 Betriebsstunden Nach reinigen des Fettfilters wird der Zeitnehmer durch druecken der Taste Ein/Aus fuer mehr als 2 Sekunden zurueckgesetzt. Sollte die Elektronik nicht manuell zurueckgesetzt werden so setzt die Bedienelektronik nach 15 Minuten den Zaehler automatisch zurueck. Sollte Ihre Haube mit einem Aktivkohlefilter ausgestattet sein und im Modus Umluft arbeiten dann blinkt nach 120 Stunden alle Schalter bis auf den Ein/Ausschalter und der Aktivkohlefilter sollte erneuert werden. Es ist natuerlich auch moeglich den Saettigungsgrad manuell anzuzeigen. Bei ausgeschalteter Haube werden die Schalter 2 und 3 fuer mindestens 2 Sekunden gleichzeitig gedrueckt gehalten: Kein aufleuchten der Tasten: weniger als 30 Betriebsstunden Aufleuchten der Taste 1: zwischen 30 - 60 Betriebsstunden Aufleuchten der Tasten 1 und 2: zwischen 60 - 110 Betriebsstunden Aufleuchten der Tasten 2 und 3: mehr als 110 Betriebsstunden Nach ersetzen des Aktivkohlefilters wird der Zeitnehmer durch druecken der Taste Ein/ Aus fuer mehr als 2 Sekunden zurueckgesetzt. Sollte die Elektronik nicht manuell zurueckgesetzt werden so setzt die Bedienelektronik nach 15 Minuten den Zaehler automatisch zurueck. Für Abb. 3C - Der Saettigungsgrad der Fettfilter wird durch das Leuchtfeld angezeigt. Bei ausgeschalteter Haube und durch druecken der Taste T leuchte das Leuchtfeld auf und die Farben haben folgende Bedeutung: Gruenes Licht: weniger als 6 Betriebsstunden Gelbes Licht: zwischen 6 - 12 Betriebsstunden Rotes Licht: mehr als 12 Betriebsstunden(der Fettfilter sollte gereinigt oder gegebenenfalls gewechselt werden) Für Abb. 3/D Wird bei ausgeschalteter Haube die Taste – (minus) gedrückt wird die Sättigung der Fettfilter angezeigt: - 1 - Betriebszeit zwischen 5 und 10 Stunden - 2 - Betriebszeit zwischen 10 und 15 Stunden - 3 - Betriebszeit zwischen 15 und 20 Stunden - 4 - Betriebszeit zwischen 20 und 25 Stunden - 5 - Betriebszeit zwischen 25 und 30 Stunden - 6 – mehr als 30 Stunden Jedesmal wenn die Haube ausgeschaltet wird leuchtet im Display der Sättigungsgrad des Fettfilters auf.Durch drücken der Taste - (minus) für mehr als 5 Sekunden wird die Fettfiltersättigungsanzeige zurückgestellt. Für Abb.3/E Bei ausgeschalteter Haube wird durch drücken der Booster Taste die Sättigung der Fettfilter angezeigt: - bei aufleuchten der Taste ON/OFF – bis 6 Stunden gearbeitet - bei aufleuchten der Taste 2 – bis 18 Stunden gearbeitet - bei aufleuchten der Taste 3 – mehr als 18 Stunden gearbeitet Durch drücken der Booster Taste für mehr als 5 Sekunden wird die Fettfiltersättigungs- anzeige zurückgestellt. Wechsel des Modus Abluft auf Umluft (Nur fuer das Modell HR) Um eine optimale Absaugung zuerhalten arbeitet die Dunstabzugshaube in 2 Modalitaeten - Abluft / Umluft. Durch diese Eingaben wird die Motordrehzahl automatisch dem geaenderten Luftwiderstand des Aktivkohlefilters angepasst. Abluftmodus: Bei ausgeschalteter Haube wird durch druecken der Taste 1 fuer mehr als 3 Sekunden der Abluftmodus eingeschaltet. Alle Bedientasten leuchten 4 mal auf. Umluftmodus: Bei ausgeschalteter Haube wird durch druecken der Taste 2 fuer mehr als 3 Sekunden der Abluftmodus eingeschaltet. Alle Bedientasten leuchten 8 mal auf. Wichtig: Die Dunstabzugshaube ist vom Hersteller auf den Abluftmodus eingeschaltet. Austausch der Lampen Zum Auswechseln der fluoreszierenden Röhrenlampe (NEON) wenden Sie sich bitte an den Kundendienst da ein Spezialwerkzeug benötigt wird. Für den Austausch einer Energiesparlampe und einer Glühbirne genügt es die Lampenabdeckung abzuneh- men. Der Wechsel einer Halogenlampe erfordert dagegen keine Fachkenntnisse, es ist lediglich darauf zu achten, die Lampe beim Austausch nicht mit den Händen anzufassen, da der direkte Kontakt mit der Haut das Durchbrennen der Lampe bewirken könnte; um dies zu vermeiden, ein trockenes und nicht fettiges Tuch verwenden. Nie Lampen mit einer höheren Leistung verwenden, als auf der Etikette intern der Rauchhaube angegeben ist. Sicherheitsbestimmungen Flambieren unter der Dunsthaube ist verboten. Beim Fritieren muss der Vorgang während der gesamten Betriebsdauer beaufsichtigt werden, da sich das Öl im Fritiergerät durch Überhitzen selbst entzünden kann. Gebrauchtes Öl entzündet sich schnell und kann leicht einen Brand verursachen. Um Brandgefahr zu vermeiden ist es nötig, die Oberflächen oft zu reinigen. Dies kann mit einem in Äthyl-Alkohol oder alkoholhaltigen Mitteln getränkten Tuch oder Pinsel vorgenommen werden, außer dem Bereich der Schalteinheit ( Abb. 3 ) und Lampenabdeckung. Außerdem ist es wichtig, regelmäßig jeden in der Haube befindlichen Filter zu säubern oder zu ersetzen. Wartung Bitte bei Reinigung oder irgendwelchen Wartungsarbeiten das Gerät durch Herausziehen des Netzsteckers stromlos machen. Die mit Dämpfen und Kochgerüchen angefüllte Luft wird erst durch den Fettfilter gesaugt und dann (falls die Haube in Umluft funktioniert) durch den Aktivkohlefilter (Geruchsfilter). Die Wirksamkeit des Gerätes hangt von dem Zustand der Filter ab. Der Geruchsfilter Hierbei wird die angesaugte Luft zusätzlich durch den Aktivkohlefilter gesaugt und von Kochgerüchen gereinigt.Dieser Filter kann nicht gereinigt werden und muß je nach Häufigkeit der Benutzung (ca. zweimal jährlich) gewechselt werden. Geruchsfilterwechsel (Nur bei Umluftbetrieb) Der Filter kann ganz einfach entnomen werden, indem man die 2 Knöpfe nach unten zieht (Abb. 2/2).Einige Modelle sind mit einem Kohlefilter wie in Abbildung 7/1 ausgestattet, um diesen zu wechseln genügt es die beiden Laschen zu drücken und den Filter nach unten abkippen (Abb.8) Fettfilter Der Fetffilter nimmt die Fettpartikeln auf, die sich ohne ihn an den Wänden und Küchenmöbeln absetzen würden. Der Aluminiumfilter wird bei normalem Gebrauch alle 10-15 Tage in Wasser unter Zugabe von einem Spülmittel oder auch im Geschirrspüler ausgewaschen. Bitte achten Sie hierbei darauf, ihn nicht zu biegen oder zu drücken, da er aus mehreren dünnen Metallschichten besteht. Dabei kann eine Verfärbung eintreten, die aber keinen negativen Einfluß auf die Wirksamkeit des Filters hat, sondern eventuell die Wirksamkeit verbessert. Austausch oder Reinigung Es genügt, den Griff nach hinten zu schieben, sodann die Reinigung vornehmen und den Arbeitsgang in umgekehrter Folge wiederholen (Abb. 1/1). Um den Alluminiumfettfilter (Abb. 1/2), zuentfernen, fassen Sie ihnen an der Öffnungslasche an, ziehen Sie diese zu sich und kanten Sie den Filter nach vorne ab. Zum Einbau in umgekehrter Reihenfolge vorgehen.carbono de metal, es necesario quitarlo antes de dar comienzo al montaje del mismo, mediante tornillos (ver Fig. 2/1), una vez que se ha terminado el montaje, volver a instalar el bastidor.
