CI4964 - Hotte ASKO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante îlot ou murale
Marque	ASKO
Modèle	CI4964
Dimensions (L x P x H)	900 x 500 x (1100-1400) mm
Poids net	20 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance moteur	250 W
Éclairage	LED intégré
Diamètre conduit d'évacuation	150 mm
Hauteur sous plafond minimale	240 cm
Distance minimale plaque électrique	55 cm
Distance minimale plaque à gaz	65 cm
Filtres à graisse	Métalliques lavables au lave-vaisselle
Capacité d'aspiration maximale	600 m³/h
Niveau sonore maximal	65 dB
Fonctions	Aspiration et recirculation
Classe énergétique	A
Commandes	Boutons mécaniques
Installation	Fixation au plafond ou murale
Sécurité	Arrêt automatique en cas de surchauffe
Entretien	Nettoyage des filtres tous les mois
Réparabilité	Pièces détachées disponibles (moteur, filtre, éclairage)
Accessoires fournis	Cheminée télescopique, conduit, collier de serrage
Garantie	2 ans

FOIRE AUX QUESTIONS - CI4964 ASKO

Quelle est la hauteur minimale sous plafond pour installer la hotte CI4964 ?

La hauteur sous plafond recommandée est d'au moins 240 cm.

Quelle distance doit-il y avoir entre la plaque de cuisson et la hotte ?

Pour une plaque électrique, la distance minimale est de 55 cm ; pour une plaque à gaz, elle est de 65 cm.

Puis-je raccorder la hotte moi-même à l'électricité ?

Non, le raccordement électrique doit être effectué par un électricien qualifié.

Comment nettoyer les filtres à graisse ?

Les filtres métalliques sont lavables au lave-vaisselle ou à la main avec du détergent. Nettoyez-les tous les mois.

La hotte peut-elle fonctionner en recirculation ?

Oui, la hotte CI4964 peut être utilisée en mode recirculation avec un déflecteur d'air optionnel.

Quel diamètre de conduit d'évacuation est nécessaire ?

Le conduit d'évacuation doit avoir un diamètre de 150 mm.

La hotte est-elle bruyante ?

Le niveau sonore maximal est d'environ 65 dB, ce qui est comparable à une conversation normale.

Comment régler la hauteur de la cheminée ?

La cheminée est télescopique et peut être ajustée entre 1100 et 1400 mm selon la hauteur sous plafond.

Faut-il prévoir un entretien particulier pour l'éclairage ?

L'éclairage est à LED et ne nécessite pas d'entretien particulier. En cas de panne, la LED doit être remplacée par un professionnel.

Où puis-je trouver des pièces de rechange pour ma hotte ASKO ?

Les pièces détachées (moteur, filtres, éclairage) sont disponibles auprès du service après-vente ASKO ou des revendeurs agréés.

MODE D'EMPLOI CI4964 ASKO

Hauteur sous plafond

La hauteur minimale sous plafond recommandée est de 240 cm.

Distance entre la cuisinière et la hotte

Entre le haut de la plaque de cuisson et la partie la plus basse de la hotte il doit y avoir au moins :

- 55 cm pour les cuisinières électriques

- 65 cm pour les cuisinières à gaz.

Raccordement électrique

Le raccordement électrique doit être effectué par un électricien qualifié.

Raccords de montage

En plus de la hotte, vous avez également besoin d'accessoires de montage appropriés :

• vis et accessoires qui conviennent pour le plafond sur lequel la hotte doit être montée
• conduit de ventilation d'un diamètre de 150 mm et collier de serrage pour la connexion entre la hotte et le conduit d'évacuation existant
• un réducteur de tuyau si le conduit de ventilation et le conduit d'évacuation existant sont de diamètres différents

Toujours utiliser des vis et raccords adaptés au type de plafond (béton, plâtre, etc.) Si les vis et les accessoires sont inclus avec le produit, assurez-vous qu'ils sont adaptés au type de plafond sur lequel la hotte doit être montée avant de les utiliser.

Equipement de sécurité et sécurité

personnelle

Utilisez des gants de protection lors de l'installation pour protéger vos mains des bords tranchants.

Utilisez des revêtements de protection lors de l'installation pour protéger le sol et la cuisinière. La hotte doit être manipulée par deux personnes.

Déballage

Retirez l'emballage avec le produit en place. Coupez les rubans d'emballage et ouvrez soigneusement l'emballage. N'entaillez pas trop profondément.

Vérifiez que le produit est exempt de dommages dus au transport. Tout dommage de transport doit être immédiatement signalé au transporteur ou au vendeur. Tout autre dommage, les défauts et pièces manquantes doivent être signalés immédiatement au vendeur.

Autre information

Si un tuyau de raccordement en deux parties est utilisé, la partie inférieure doit s'asseoir à l'extérieur de la partie supérieure.

A

B

Dansk

La hotte peut être installée de la façon suivante :

• Circulation de l'air intérieur (A)
• Ventilation extérieure (B)

REMARQUE!

Ne branchez pas la hotte aspirante à un conduit dans lequel circule de l'air chaud ou de la vapeur produit par un autre appareil.

Svenska

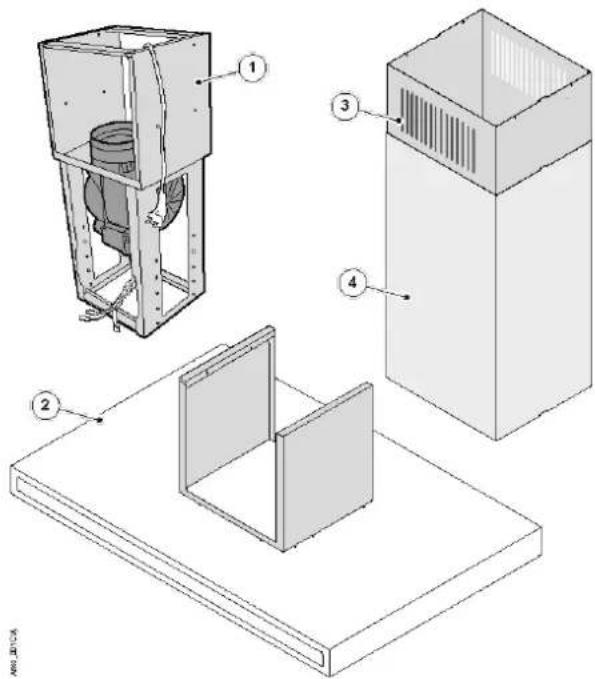

FR 1. Sections supérieure et inférieure de la cheminée

1. Bloc moteur
2. Sections supérieures de la cheminée
3. Sections inférieures de la cheminée

DA Medfølgende dele
NO Medfølgende deler
SV Ingående delar
EN Component parts
FR Pièces de rechange

1. Utilisez le bloc moteur pour aider à marquer les emplacements des quatre trous de vis dans le plafond.
2. Montez le conduit de ventilation sur le moteur du ventilateur.
3. Vérifiez que le conduit de ventilation est bien en place dans la rainure et que la trappe anti-courant d'air n'est pas obstruée. REMARQUE ! Vérifiez que la prise de la hotte est suspendue librement et n'est pas coïncée.
4. Montez le conduit de ventilation de la hotte à la conduite d'évacuation existante dans le plafond.
5. Branchez la prise de la hotte à une prise électrique existante.
6. Fixez le bloc moteur au plafond. Serrez les trois vis presque complètement et alignez la hotte avec la cuisinière. REMARQUE ! Risque de blessures. La hotte doit être manipulée par deux personnes.
7. Insérez la quatrième vis et serrer toutes les vis.

Svenska

1. Vissez la partie supérieure de la cheminée au bloc moteur à l'aide de 4 vis.

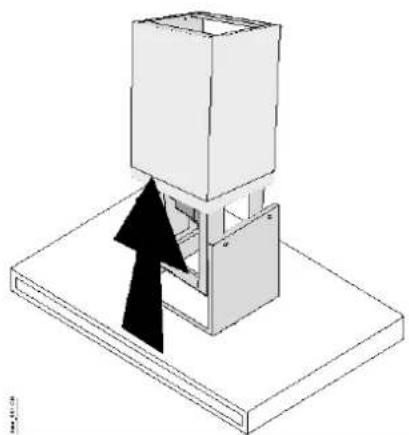

2. Poussez la section de cheminée inférieure avec soin au plus haut.

4

Poussez la hotte soigneusement jusqu'à la hauteur désirée et vissez avec quatre vis.

5

DA

NO

SV

EN

FR

La hotte ne doit pas être raccordée à l'électricité lors de l'installation

1. Vérifiez que le ventilateur n'est pas connecté à l'alimentation électrique avant de raccorder les câbles entre l'appareil moteur et la hotte conformément aux instructions suivantes.
2. Ouvrez le couvercle de la boîte électrique.
3. Branchez le bloc de câble sur le connecteur à broches.
4. Branchez les deux connecteurs entre eux.
5. Remettez le couvercle de la boîte électrique.
6. Rassemblez les câbles qui traînent et attachez-les afin qu'ils ne touchent pas le filtre à graisse.

6

S'il y a un moteur externe, il doit être relié à la hotte. Branchez le connecteur de la hotte avec celui du moteur externe.

Svenska

FR La hotte ne doit pas être raccordée à l'électricité lors de l'installation

I

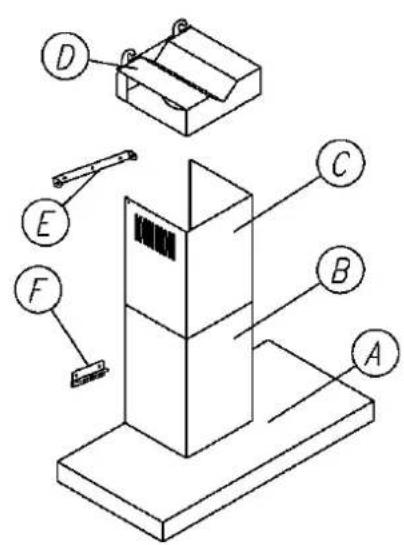

1. Tracez une ligne verticale sur le mur à partir du milieu de la plaque de cuisson.
2. Placez le support de fixation (F) contre la paroi de sorte que la ligne verticale soit exactement au milieu du support de fixation. Assurez-vous que le support de fixation est parfaitement nivelée
3. Marquez les positions des trous de fixation sur le mur. Percez les trous de fixation et vissez le support de fixation au mur.
4. Placez la hotte aspirante (A) au support de fixation. Fixez la hotte sur le mur et le support de fixation avec les vis fournies.

REMARQUE!

Utilisez toujours des vis et raccords adaptés au type de mur (béton, plâtre, etc.) Si les vis et les accessoires sont inclus avec le produit, assurez-vous qu'ils sont adaptés au type de mur sur lequel la hotte doit être monté avant de les utiliser.

2

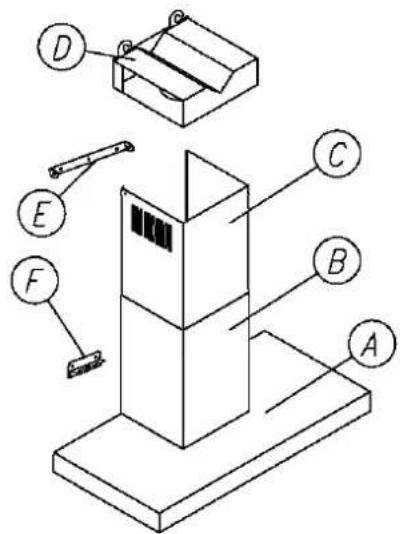

1. Positionnez le support (E) pour la fixation de la plaque de recouvrement (C) sur la ligne verticale, 65 mm en dessous de la hauteur maximale marquée du conduit d'évacuation (C).
2. Marquez les positions des trous de fixation pour le support (E), percez les trous, installez les prises et vissez le support (E) au mur.
3. Si nécessaire, installez le déflecteur d'air (D) pour l'utilisation de recirculation.
4. Branchez la hotte sur le secteur.
5. Positionnez les plaques de recouvrement (B + C) sur la hotte et vissez-les sur le support supérieur (E) avec les vis correspondantes.

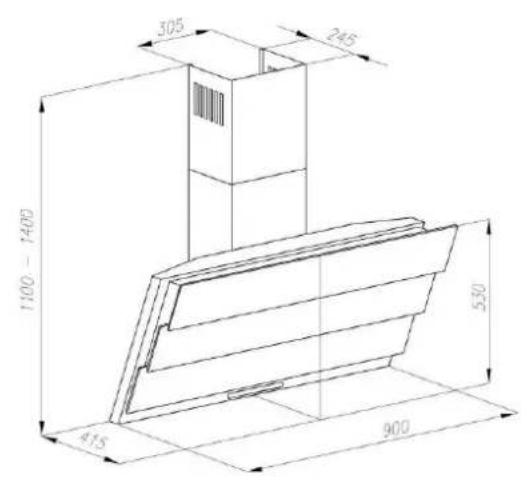

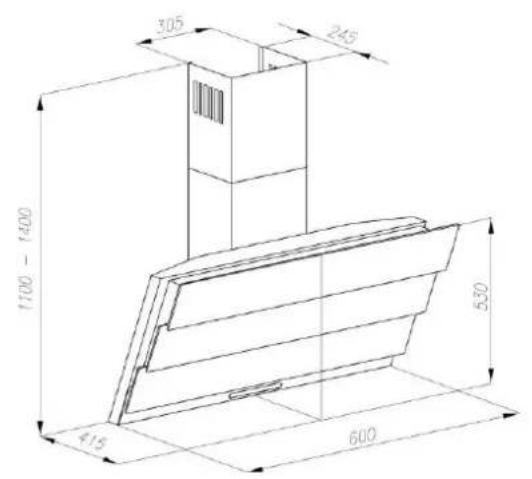

CW4624/CW4924

305 245 1100 - 1400 530 415 900

305 245 1100 - 1400 530 415 600

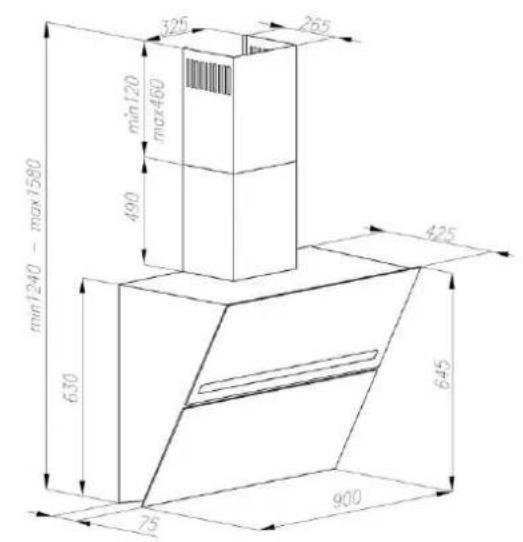

CW4944

325 265 min120 max480 490 425 min1240 - max7580 630 645 75 900
