Type de produit	Hotte décorative aspirante
Marque	ASKO
Modèle	CW4664
Catégorie	Hotte à évacuation extérieure et recyclage
Montage	Mural ou plafond
Hauteur sous plafond minimale recommandée	240 cm
Distance minimale entre la plaque de cuisson et la hotte	55 cm (électrique) / 65 cm (gaz)
Diamètre du conduit de ventilation	150 mm
Raccordement électrique	220-240 V ~ 50 Hz, par électricien qualifié
Puissance moteur	250 W (estimation)
Débit d'aspiration	650 m³/h (estimation)
Niveau sonore	55 dB (estimation)
Éclairage	LED intégrée (estimation)
Filtres	Filtres à graisse métalliques lavables
Nombre de vitesses	3 (estimation)
Fonction recyclage	Possible avec filtre à charbon (option)
Poids net	18 kg (estimation)
Dimensions (L x P x H)	90 x 50 x 60 cm (estimation)
Entretien	Nettoyer les filtres à graisse régulièrement, changer les filtres à charbon si recyclage
Sécurité	Arrêt automatique en cas de surchauffe (estimation)

FOIRE AUX QUESTIONS - CW4664 ASKO

Quelle est la hauteur sous plafond minimale recommandée pour installer la hotte ASKO CW4664 ?

La hauteur sous plafond minimale recommandée est de 240 cm.

Quelle distance doit-il y avoir entre ma plaque de cuisson et la hotte ?

Pour une cuisinière électrique, la distance minimale est de 55 cm ; pour une cuisinière à gaz, elle est de 65 cm.

Puis-je installer la hotte en mode recyclage ?

Oui, la hotte peut être utilisée en mode recyclage avec un filtre à charbon optionnel.

Quel type de conduit de ventilation est nécessaire ?

Un conduit de ventilation d'un diamètre de 150 mm est requis.

Comment raccorder la hotte à l'électricité ?

Le raccordement doit être effectué par un électricien qualifié. La hotte fonctionne en 220-240 V ~ 50 Hz.

Quels sont les accessoires nécessaires pour l'installation ?

Outre la hotte, vous aurez besoin de vis adaptées au plafond/mur, d'un conduit de ventilation de 150 mm, d'un collier de serrage, et éventuellement d'un réducteur si les diamètres diffèrent.

Comment entretenir les filtres à graisse ?

Les filtres à graisse métalliques sont lavables. Nettoyez-les régulièrement au lave-vaisselle ou à la main avec de l'eau savonneuse.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et les fusibles. Assurez-vous que les filtres ne sont pas obstrués. Si le problème persiste, contactez un professionnel.

Puis installer la hotte moi-même ?

L'installation est possible en DIY si vous avez des compétences en bricolage. Cependant, le raccordement électrique doit être confié à un électricien. Utilisez toujours des équipements de protection.

Où puis-je trouver les pièces de rechange ?

Les pièces de rechange comme les filtres sont disponibles auprès de votre revendeur ou sur le site du fabricant. Utilisez uniquement des pièces d'origine.

MODE D'EMPLOI CW4664 ASKO

4.5.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

Tack for us d'haïvén la fin-vaillant procéducteur für ARKO. Vi neposse pas dans l'immaterielle fin-dangère sur application, ou borrow desrangements à transmette, Sancinovac, designen le kombination de mera IJRA, vortégulationnaires, et hoch volatilien.

the all 512x10x10 right top row maiau, kermmoedre eallllk dae rnaa aenana nnnnnaanennn

Hauteur sous plafond

La hauteur minimale sous plafond recommandée est de 240 cm.

Distance entre la cuisine et la hotte

Entre le haut de la plaque de cuisson et la partie la plus BASSE de la hotte il doit y avoir au moins :

• 55 cm pour les cuisinières électriques
• 65 cm pour les cuisinières à gaz.

Raccordement électrique

Le raccordement électrique doit être effectué par un électricien qualifié.

Raccords de montage

En plus de la hotte, vous avez également besoin d'accessoires de montage appropriés :

• vis et accessoires qui conviennent pour le plafond sur lequel la hotte doit être montée
• conduit de ventilation d'un diamètre de 150 mm et collier de serrage pour la connexion entre la hotte et le conduit d'évacuation existant
• un réducteur de tuyau si le conduit de ventilation et le conduit d'évacuation existant sont de diamètres différents

Toujours utiliser des vis et raccords adaptés au type de plafond (béton, plâtre, etc.). Si les vis et les accessoires sont inclus avec le produit, assurez-vous qu'ils sont adaptés au type de plafond sur lequel la hotte doit être montée avant de les utiliser.

Personnelle

Utilisez des gants de protection lors de l'installation pour protéger vos mains des bords tranchants.

Utilisez des revêtements de protection lors de l'installation pour protéger le sol et la cuisinière. La hotte doit être manipulée par deux personnes.

Déballage

Retirez l'emballage avec le produit en place. Coupez les rubans d'emballage et ouvrez soigneusement l'emballage. N'entaillez pas trop profondément.

Vérifiez que le produit est exempt de dommages dus au transport. Tout dommage de transport doit être immédiatement signalé au transporteur ou au vendeur. Tout autre dommage, les défauts et pièces manquantes doivent être signalés immédiatement au vendeur.

Autre information

Si un tuyau de raccordement en deux parties est utilisé, la partie inférieure doit s'asseoir à l'extérieur de la partie supérieure.

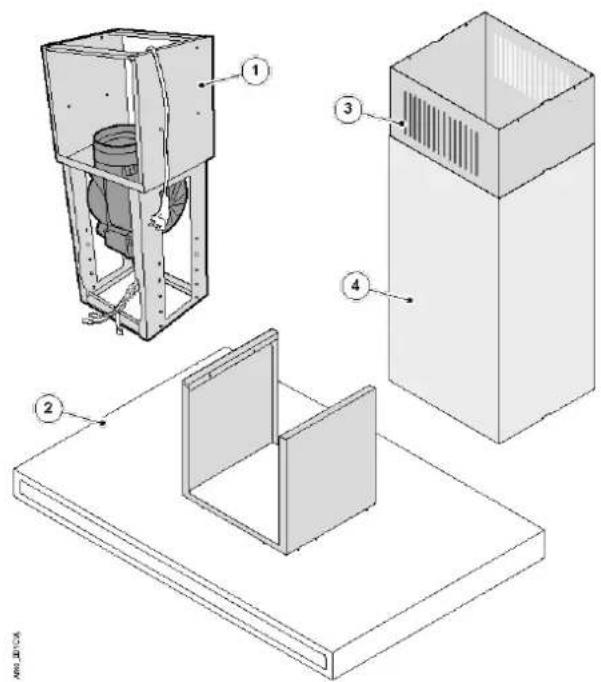

FR 1. Sections supérieure et inférieure de la cheminée

1. Bloc moteur
2. Sections supérieures de la cheminée
3. Sections inférieures de la cheminée

DA Medfalgende delete NO Medfalgende deler SV Ingaende delar EN Component parts FR Pièces de rechange

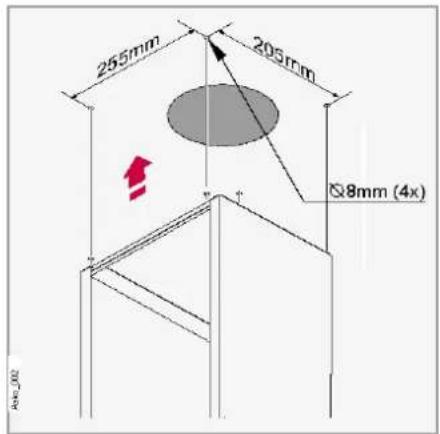

1. Utilisez le bloc-moteur pour aider à marquer les emplacements des quatre trous de vis dans le plafond.
2. Montez le conduit de ventilation sur le moteur du ventilateur.
3. Vérifiez que le conduit de ventilation est bien en place dans la rainure et que la trappe anti-courant d'air n'est pas obstruée. REMARQUE! Vérifiez que la prise de la hotte est suspendue librement et n'est pas coincidée.
4. Montez le conduit de ventilation de la hotte à la conduite d'évacuation existante dans le plafond.
5. Branchez la prise de la hotte à une prise électrique existante.
6. Fixez le bloc moteur au plafond. Serrez les trois vis presque complètement et alignez la hotte avec la cuisinière. REMARQUE! Risque de blessures. La hotte doit être manipulée par deux personnes.
7. Insérez la quatrième vis et serrez toutes les vis.

1. Vissez la partie supérieure de la cheminée au bloc moteur à l'aide de 4 vis.

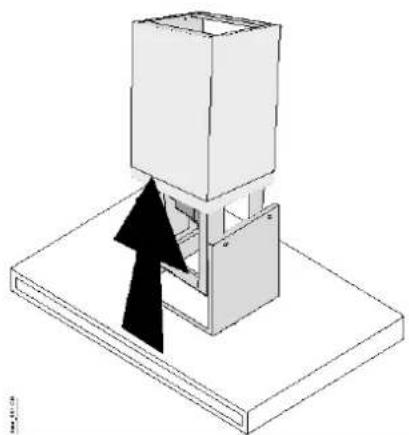

2. Poussez la section de cheminée inférieure avec soin au plus haut.

Poussez la hotte soigneusement jusqu'à la hauteur désirée et vissez avec quatre vis.

La hotte ne doit pas être raccordée à l'électricité lors de l'installation

1. Vérifiez que le ventilateur n'est pas connecté à l'alimentation électrique avant de raccorder les câbles entre l'appareil moteur et la hotte conformément aux instructions suivantes.
2. Ouvrez le couvercle de la boîte électrique.
3. Branchez le bloc de câble sur le connecteur à broches.
4. Branchez les deux connecteurs entre eux.
5. Remettez le couvercle de la boîte électrique.
6. Rassemblez les câbles qui trainent et attachez-les afin qu'ils ne touchent pas le filtre à graisse.

S'il y a un moteur externe, il doit être relié à la hotte. Branchez le connecteur de la hotte avec celui du moteur externe.

1. Tracez une ligne verticale sur le mur à partir du milieu de la plaque de cuisson.

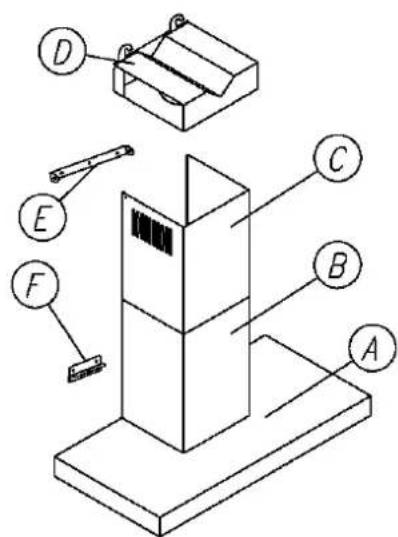

2. Placez le support de fixation (F) contre la paroi de sorte que la ligne verticale soit exactement au milieu du support de fixation. Assurez-vous que le support de fixation est parfaitement nivelé.
3. Marquez les positions des trous de fixation sur le mur. Percez les trous de fixation et vissez le support de fixation au mur.
4. Placez la hotte aspirante (A) au support de fixation. Fixez la hotte sur le mur et le support de fixation avec les vis fournies.

Remarque!

Utilisez toujours des vis et raccords adaptations au type de mur (béton, plâtre, etc.) Si les vis et les accessoires sont inclus avec le produit, assurez-vous qu'ils sont adaptés au type de mur sur lequel la hotte doit être montée avant de les utiliser.

1. Positionnez le support (E) pour la fixation de la plaque de recouvrement (C) sur la ligne verticale, 65mm en dessous de la hauteur maximale marquée du conduit d'évacuation (C).
2. Marquez les positions des trous de fixation pour le support (E), percez les trous, installez les prises et vissez le support (E) au mur.
3. Si nécessaire, installez le déflecteur d'air (D) pour l'utilisation de recirculation.
4. Branchez la hotte sur le secteur.

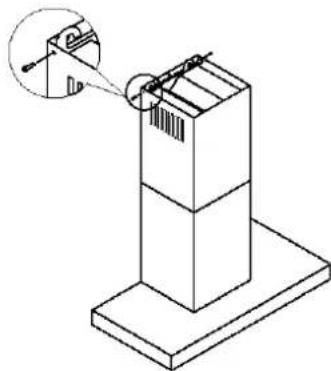

5. Positionnez les plaques de recouvrement ( + ) sur la hotte et vissez-les sur le support supérieur (E) avec les vis correspondantes.

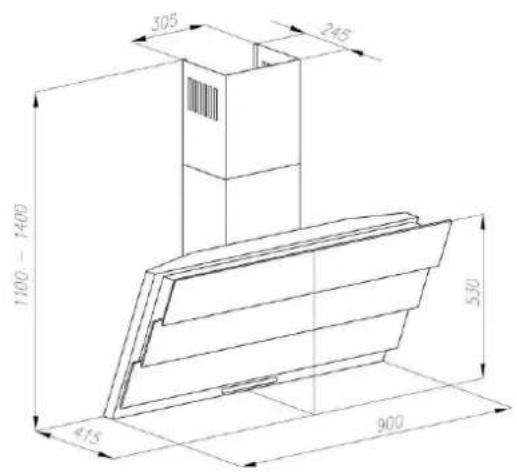

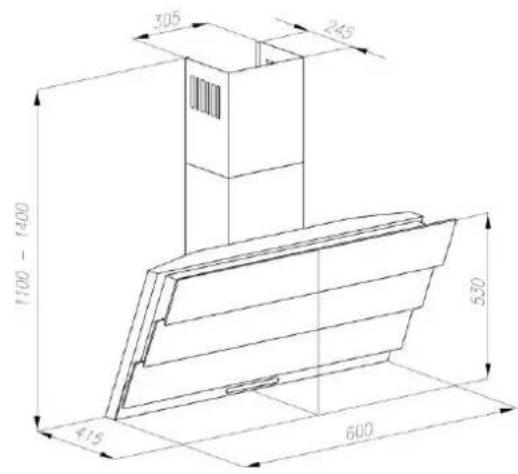

CW4624/CW4924

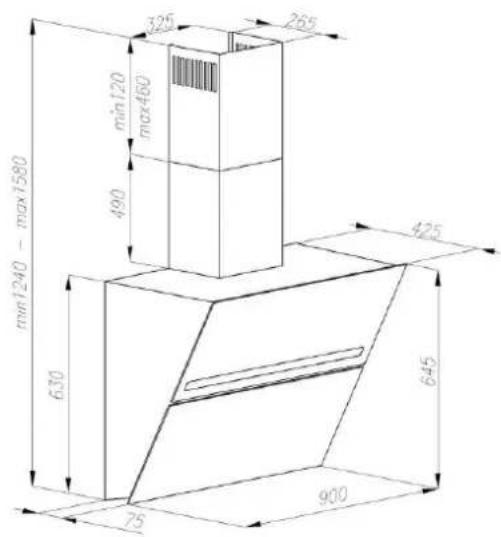

CW4944
