Type de produit	Hotte aspirante
Marque	Asko
Modèle	CW4624
Hauteur sous plafond recommandée	240 cm minimum
Distance minimale plaque-hotte (électrique)	55 cm
Distance minimale plaque-hotte (gaz)	65 cm
Diamètre du conduit d'évacuation	150 mm
Alimentation électrique	220-240 V, 50 Hz
Raccordement électrique	Par un électricien qualifié
Puissance maximale	280 W (estimation)
Débit d'air	600 m³/h (estimation)
Type d'évacuation	Extraction ou recirculation (avec déflecteur d'air)
Type de filtre	Filtre à graisse
Commandes	Non spécifiées (estimation: mécaniques ou électroniques)
Éclairage	Non spécifié (estimation: LED)
Nombre de vitesses	Non spécifié (estimation: 3)
Niveau sonore	Non spécifié (estimation: 55 dB)
Matériau	Acier inoxydable (estimation)
Dimensions (L x P x H)	60 x 50 x 10 cm (estimation pour le caisson)
Poids net	15 kg (estimation)
Installation	Montage au plafond ou au mur
Sécurité	Utiliser des gants de protection, deux personnes requises
Entretien	Nettoyage régulier du filtre à graisse
Pièces détachées	Filtre à graisse, conduit, cheminee

FOIRE AUX QUESTIONS - CW4624 ASKO

Quelle est la hauteur minimale sous plafond pour installer la hotte Asko CW4624 ?

La hauteur minimale sous plafond recommandée est de 240 cm.

Quelle distance doit-il y avoir entre la plaque de cuisson et la hotte ?

Pour une cuisinière électrique, la distance minimale est de 55 cm ; pour une cuisinière à gaz, elle est de 65 cm.

Puis-je installer la hotte moi-même ?

L'installation électrique doit être réalisée par un électricien qualifié. Le montage mécanique nécessite deux personnes et l'utilisation de gants de protection.

Quel diamètre de conduit d'évacuation est nécessaire ?

Le diamètre recommandé est de 150 mm. Un réducteur peut être utilisé si le conduit existant est de diamètre différent.

La hotte peut-elle fonctionner en recirculation ?

Oui, en utilisant le déflecteur d'air fourni pour le mode recirculation.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé régulièrement, soit à la main avec de l'eau chaude et du détergent, soit au lave-vaisselle. Consultez la notice pour les détails.

Que faire si la hotte ne fonctionne pas après installation ?

Vérifiez d'abord que la prise est branchée et que le disjoncteur n'a pas sauté. Assurez-vous que le câble d'alimentation n'est pas coincé. Si le problème persiste, contactez un professionnel.

Puis-je raccorder la hotte à un moteur externe ?

Oui, il est possible de raccorder un moteur externe en branchant le connecteur de la hotte à celui du moteur externe.

Quels sont les accessoires de montage nécessaires ?

Vous aurez besoin de vis adaptées au plafond, d'un conduit de ventilation de 150 mm, de colliers de serrage et éventuellement d'un réducteur de tuyau.

Comment fixer la hotte au mur ?

Tracez une ligne verticale au centre de la plaque, placez le support de fixation, marquez les trous, percez et vissez le support. Accrochez ensuite la hotte au support et fixez-la avec les vis fournies.

MODE D'EMPLOI CW4624 ASKO

Hauteur sous plafond

La hauteur minimale sous plafond recommende est de 240 cm.

Distance entre la cuisine et la hotte

Entre le haut de la plaque de cuisson et la partie la plus basse de la hotte il doit y avoir au moins :

• 55 cm pour les cuisinières électriques
• 65 cm pour les cuisinières à gaz.

Raccordement electrique

Le raccordement électrique doit être effectué par un electricien qualifié.

Raccords de montage

En plus de la hotte, vous avez également besoin d'accessoires de montage appropriés :

• vis et accessoires qui convennent pour le plafond sur lequel la hotte doit être montée
• conduit de ventilation d'un diamètre de 150 mm et collier de serrage pour la connexion entre la hotte et le conduit d'évacuation existant
• un réducteur de tuyau si le conduit de ventilation et le conduit d'évacuation existant sont de diamètres différents

Toujours utiliser des vis et raccords adaptés au type de plafond (béton, plâtre, etc.) Si les vis et les accessoires sont inclus avec le produit, assurez-vous qu'ils sont adaptés au type de plafond sur lequel la hotte doit être montée avant de les utiliser.

Equipement de sécurité et sécurité

personnelle

Utilisé des gants de protection lors de l'installation pour protégger vos mains des bords tranchants.

Utilisez des revêtements de protection lors de l'installation pour protéger le sol et la cusinière. La hotte doit être manipulée par deux personnes.

Déballage

Retirez l'emballage avec le produit en place.
Coupez les rubans d'emballage et ouvre
soigneusement l'emballage. N'entaillez pas trop
profoundement.

Vérifiez que le produit est exempt de dommages dus au transport. Tout dommage de transport doit être immédiatement signalé au transporter ou au vendeur. Tout autre dommage, les défaux et pieces manquantes doivent être signalés immédiatement au vendeur.

Autre information

Si un tuyau de raccordement en deux parties est utilisé, la partie inférieure doit s'asseoir à l'extérieur de la partie supérieure.

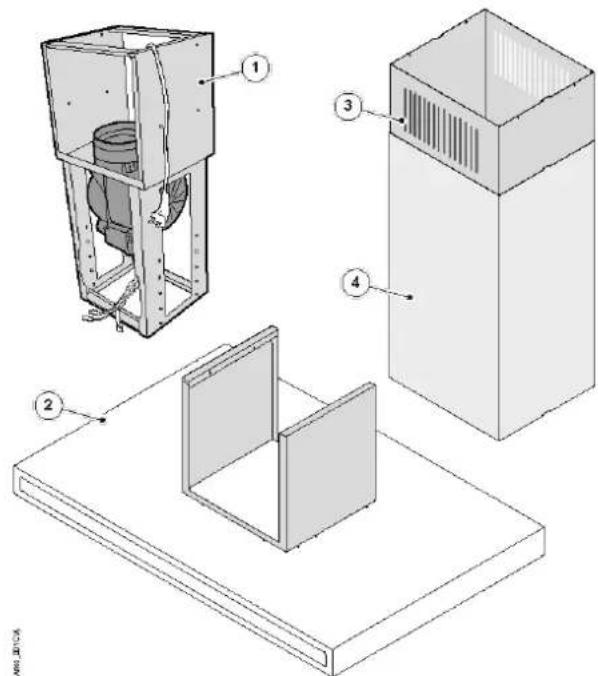

FR 1. Sections supérieure et inférieure de la cheminée

1. Bloc moteur
2. Sections supérieures de la cheminee
3. Sections inférieures de la cheminée

DA Medfalgende dele
NO Medfolgende deler
SV Ingaende delar
EN Component parts
FR Pièces de rechange

2

Dansk

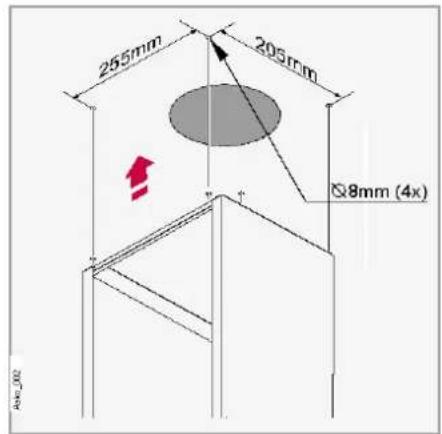

1. Utilisez le bloc moteur pour aider a marquer les emplacements des quatre trous de vis dans le plafond.

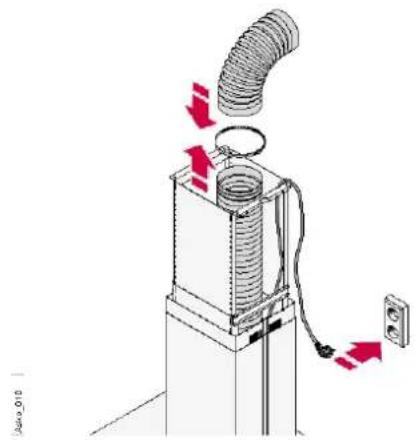

2. Montez le conduit de ventilation sur le moteur du ventilateur.
3. Vérifiez que le conduit de ventilation est bien en place dans la rainure et que la trappe anti-courant d'air n'est pas obstruée. REMARQUE! Vérifiez que la prise de la hotte est suspendue librement et n'est pas coincidee.
4. Montez le conduit de ventilation de la hotte à la conduite d'évacuation existante dans le plafond.
5. Branchez la prise de la hotte à une prise électrique existante.
6. Fixez le bloc moteur au plafond. Serrez les trois vis presque complètement et alignez la hotte avec la cusinière. REMARQUE! Risque de blessures. La hotte doit être manipulée par deux personnes.
7. Insérez la quatrième vis et serrer toutes les vis.

Svenska

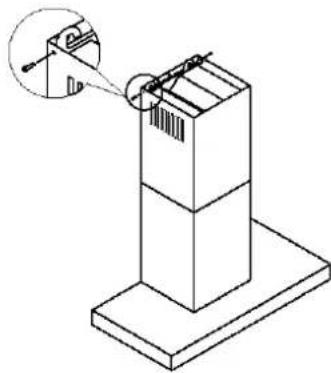

1. Vissez la partie supérieure de la cheminée au bloc moteur à l'aide de 4 vis.

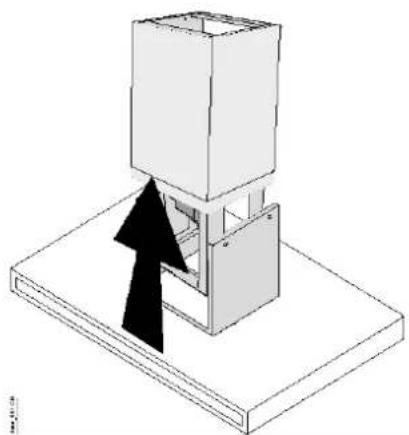

2. Poussez la section de cheminée inférieure avec soin au plus haut.

4

Dansk

Poussez la hotte soigneusement jusqu'à la hauteur désirée et vissez avec quatre vis.

5

DA

NO

SV

FR La hotte ne doit pas etre raccordee a I'electricite lors de I'installation

Dansk

1. Vérifiez que le ventilateur n'est pas connecté à l'alimentation électrique avant de raccorder les cables entre l'appareil moteur et la hotte conformément aux instructions suivantes.
2. Ouvrez le couvercle de la boite electrique.
3. Branchez le bloc de cable sur le connecteur à broches.
4. Branchez les deux connecteurs entre eux.
5. Remettez le couvercle de la boite electrique.
6. Rassemblez les cables qui trainent et attachez-les afin qu'ils ne touchent pas le filtre àGRAisse.

Svenska

S'il y a un moteur externe, il doit etre relié à la hotte. Branchez le connecteur de la hotte avec celui du moteur externe.

Svenska

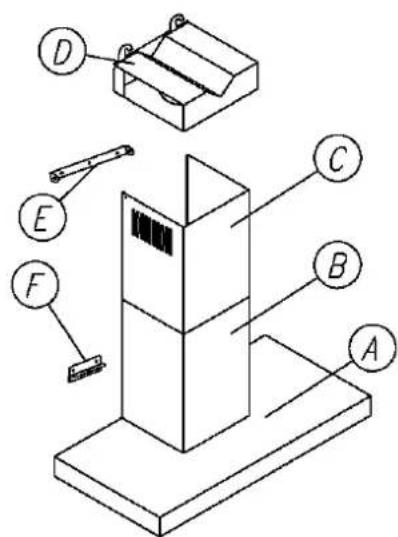

1. Tracez une ligne verticale sur le mur à partir du milieu de la plaque de cuisson.
2. Placez le support de fixation (F) contre la paroi de sorte que la ligne verticale soit exactement au milieu du support de fixation. Assurez-vous que le support de fixation est parfaitement nivelée
3. Marquez les positions des trouss de fixation sur le mur. Percez les trouss de fixation et vissez le support de fixation au mur.
4. Placez la hotte aspirante (A) au support de fixation. Fixez la hotte sur le mur et le support de fixation avec les vis fournies.

REMARQUE!

Utilisez toujours des vis et raccords adaptations au type de mur (béton, plâtre, etc.) Si les vis et les accessoires sont inclus avec le produit, assurez-vous qu'ils sont adaptés au type de mur sur lequel la hotte doit être monté avant de les utilisier.

2

Dansk

1. Positionnez le support (E) pour la fixation de la plaque de recouvrement (C) sur la ligne verticale, 65mm en dessous de la hauteur maximale marquee du conduit d'évacuation (C).
2. Marquez les positions des troux de fixation pour le support (E), percez les troux, installez les prises et vissez le support (E) au mur.
3. Si nécessaire, installez le déflecteur d'air (D) pour l'utilisation de recirculation.
4. Branchez la hotte sur le secteur.
5. Positionnez les plaques de recouvrement ( + ) sur la hotte et vissez-les sur le support supérieur (E) avec les vis correspondantes.

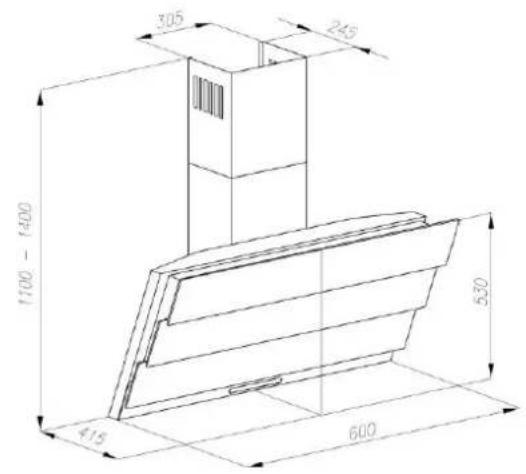

CW4624/CW4924

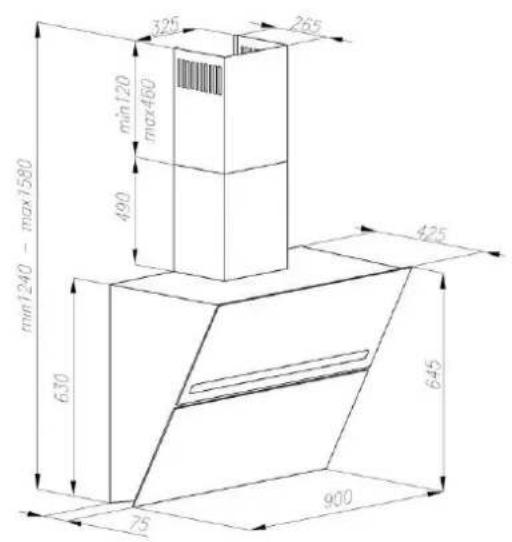

CW4944
