Type de produit	Hotte aspirante
Marque	ASKO
Modèle	CW4944
Largeur (mm)	900
Profondeur (mm)	490
Hauteur de cheminée (mm)	1240 - 7580 (ajustable)
Distance minimale plaque-hotte électrique (cm)	55
Distance minimale plaque-hotte gaz (cm)	65
Hauteur sous plafond minimale (cm)	240
Diamètre conduit d'évacuation (mm)	150
Alimentation électrique	230 V / 50 Hz (raccordement par électricien qualifié)
Modes de fonctionnement	Circulation d'air intérieur (recyclage) et ventilation extérieure
Filtre à graisse	Intégré (nettoyage régulier recommandé)
Type d'installation	Murale ou plafond (selon version)
Sécurité	Installation par deux personnes, utiliser des gants de protection, débrancher avant câblage
Accessoires inclus	Bloc moteur, sections de cheminée, support de fixation (selon version)
Matériau	Acier inoxydable (estimation)
Niveau sonore (dB)	Non spécifié
Poids (kg)	Non spécifié

FOIRE AUX QUESTIONS - CW4944 ASKO

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

Pour les plaques électriques, la distance minimale est de 55 cm. Pour les plaques à gaz, elle est de 65 cm. Cette distance se mesure entre le haut de la plaque et la partie la plus basse de la hotte.

Puis-je installer la hotte en mode recyclage ?

Oui, la hotte peut être installée en circulation d'air intérieur (recyclage) ou en ventilation extérieure. Pour le recyclage, un déflecteur d'air (optionnel) peut être nécessaire.

Quel diamètre de conduit de ventilation utiliser ?

Le diamètre recommandé pour le conduit de ventilation est de 150 mm. Si votre conduit existant est différent, utilisez un réducteur de tuyau adapté.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés régulièrement. Vous pouvez les laver à la main avec de l'eau chaude et du détergent doux, ou au lave-vaisselle à basse température. Assurez-vous qu'ils sont secs avant de les remettre en place.

Est-il nécessaire de faire appel à un électricien ?

Oui, le raccordement électrique doit être effectué par un électricien qualifié. Ne branchez pas la hotte sur secteur avant d'avoir terminé l'installation.

La hotte doit-elle être manipulée à deux personnes ?

Oui, la hotte doit être manipulée par deux personnes en raison de son poids et de son encombrement. Utilisez également des gants de protection pour éviter les blessures.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, d'une perceuse, de vis adaptées au type de plafond ou mur, d'un niveau à bulle, et éventuellement d'un conduit de ventilation de 150 mm avec collier de serrage.

Comment ajuster la hauteur de la cheminée ?

La cheminée télescopique s'ajuste en hauteur. La section inférieure se pousse vers le haut jusqu'à la hauteur désirée, puis se visse au bloc moteur avec 4 vis. La hauteur maximale est de 7580 mm du plafond.

Que faire en cas de dommages de transport ?

Si vous constatez des dommages dus au transport, signalez-les immédiatement au transporteur ou au vendeur. Tout autre défaut ou pièce manquante doit être signalé au vendeur sans délai.

Comment installer la hotte au mur ?

Tracez une ligne verticale au-dessus de la plaque, fixez le support de fourniture au mur en respectant les distances minimales, placez la hotte sur le support et vissez-la solidement. Les vis doivent être adaptées au type de mur (béton, plâtre, etc.).

MODE D'EMPLOI CW4944 ASKO

Hauteur sous plafond

La hauteur minimale sous plafond recommandée est de 240 cm.

Distance entre la cuisinière et la hotte

Entre le haut de la plaque de cuisson et la partie la plus basse de la hotte il doit y avoir au moins :

- 55 cm pour les cuisinières électriques

- 65 cm pour les cuisinières à gaz.

Raccordement électrique

Le raccordement électrique doit être effectué par un électricien qualifié.

Raccords de montage

En plus de la hotte, vous avez également besoin d'accessoires de montage appropriés :

• vis et accessoires qui conviennent pour le plafond sur lequel la hotte doit être montée
• conduit de ventilation d'un diamètre de 150 mm et collier de serrage pour la connexion entre la hotte et le conduit d'évacuation existant
• un réducteur de tuyau si le conduit de ventilation et le conduit d'évacuation existant sont de diamètres différents

Toujours utiliser des vis et raccords adaptés au type de plafond (béton, plâtre, etc.) Si les vis et les accessoires sont inclus avec le produit, assurez-vous qu'ils sont adaptés au type de plafond sur lequel la hotte doit être montée avant de les utiliser.

Equipement de sécurité et sécurité

personnelle

Utilisez des gants de protection lors de l'installation pour protéger vos mains des bords tranchants.

Utilisez des revêtements de protection lors de l'installation pour protéger le sol et la cuisinière. La hotte doit être manipulée par deux personnes.

Déballage

Retirez l'emballage avec le produit en place. Coupez les rubans d'emballage et ouvrez soigneusement l'emballage. N'entaillez pas trop profondément.

Vérifiez que le produit est exempt de dommages dus au transport. Tout dommage de transport doit être immédiatement signalé au transporteur ou au vendeur. Tout autre dommage, les défauts et pièces manquantes doivent être signalés immédiatement au vendeur.

Autre information

Si un tuyau de raccordement en deux parties est utilisé, la partie inférieure doit s'asseoir à l'extérieur de la partie supérieure.

A

B

Dansk

La hotte peut être installée de la façon suivante :

• Circulation de l'air intérieur (A)
• Ventilation extérieure (B)

REMARQUE!

Ne branchez pas la hotte aspirante à un conduit dans lequel circule de l'air chaud ou de la vapeur produit par un autre appareil.

Svenska

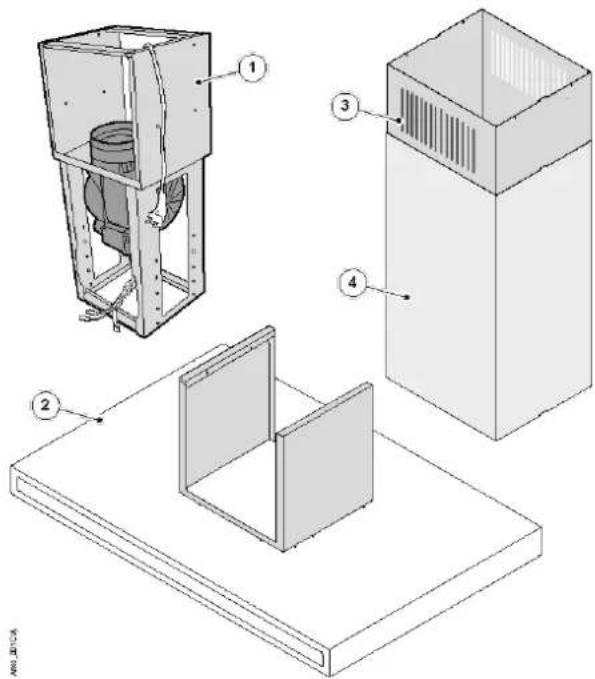

FR 1. Sections supérieure et inférieure de la cheminée

1. Bloc moteur
2. Sections supérieures de la cheminée
3. Sections inférieures de la cheminée

DA Medfølgende dele
NO Medfølgende deler
SV Ingående delar
EN Component parts
FR Pièces de rechange

1. Utilisez le bloc moteur pour aider à marquer les emplacements des quatre trous de vis dans le plafond.
2. Montez le conduit de ventilation sur le moteur du ventilateur.
3. Vérifiez que le conduit de ventilation est bien en place dans la rainure et que la trappe anti-courant d'air n'est pas obstruée. REMARQUE ! Vérifiez que la prise de la hotte est suspendue librement et n'est pas coïncée.
4. Montez le conduit de ventilation de la hotte à la conduite d'évacuation existante dans le plafond.
5. Branchez la prise de la hotte à une prise électrique existante.
6. Fixez le bloc moteur au plafond. Serrez les trois vis presque complètement et alignez la hotte avec la cuisinière. REMARQUE ! Risque de blessures. La hotte doit être manipulée par deux personnes.
7. Insérez la quatrième vis et serrer toutes les vis.

Svenska

1. Vissez la partie supérieure de la cheminée au bloc moteur à l'aide de 4 vis.

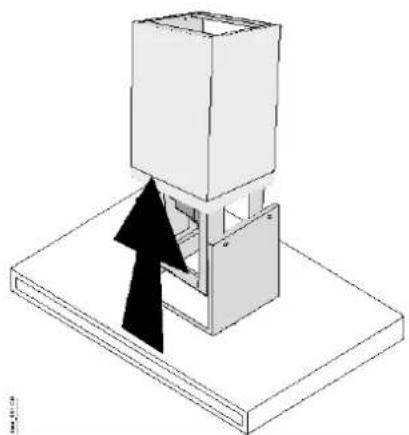

2. Poussez la section de cheminée inférieure avec soin au plus haut.

4

Poussez la hotte soigneusement jusqu'à la hauteur désirée et vissez avec quatre vis.

5

DA

NO

SV

EN

FR

La hotte ne doit pas être raccordée à l'électricité lors de l'installation

1. Vérifiez que le ventilateur n'est pas connecté à l'alimentation électrique avant de raccorder les câbles entre l'appareil moteur et la hotte conformément aux instructions suivantes.
2. Ouvrez le couvercle de la boîte électrique.
3. Branchez le bloc de câble sur le connecteur à broches.
4. Branchez les deux connecteurs entre eux.
5. Remettez le couvercle de la boîte électrique.
6. Rassemblez les câbles qui traînent et attachez-les afin qu'ils ne touchent pas le filtre à graisse.

6

S'il y a un moteur externe, il doit être relié à la hotte. Branchez le connecteur de la hotte avec celui du moteur externe.

Svenska

FR La hotte ne doit pas être raccordée à l'électricité lors de l'installation

I

1. Tracez une ligne verticale sur le mur à partir du milieu de la plaque de cuisson.
2. Placez le support de fixation (F) contre la paroi de sorte que la ligne verticale soit exactement au milieu du support de fixation. Assurez-vous que le support de fixation est parfaitement nivelée
3. Marquez les positions des trous de fixation sur le mur. Percez les trous de fixation et vissez le support de fixation au mur.
4. Placez la hotte aspirante (A) au support de fixation. Fixez la hotte sur le mur et le support de fixation avec les vis fournies.

REMARQUE!

Utilisez toujours des vis et raccords adaptés au type de mur (béton, plâtre, etc.) Si les vis et les accessoires sont inclus avec le produit, assurez-vous qu'ils sont adaptés au type de mur sur lequel la hotte doit être monté avant de les utiliser.

2

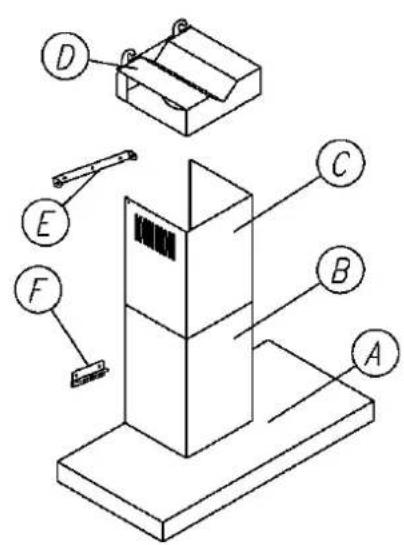

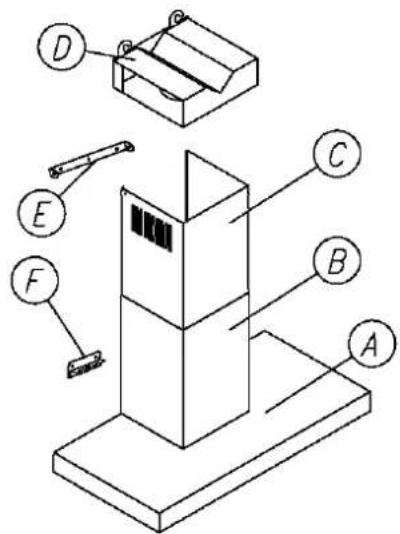

1. Positionnez le support (E) pour la fixation de la plaque de recouvrement (C) sur la ligne verticale, 65 mm en dessous de la hauteur maximale marquée du conduit d'évacuation (C).
2. Marquez les positions des trous de fixation pour le support (E), percez les trous, installez les prises et vissez le support (E) au mur.
3. Si nécessaire, installez le déflecteur d'air (D) pour l'utilisation de recirculation.
4. Branchez la hotte sur le secteur.
5. Positionnez les plaques de recouvrement (B + C) sur la hotte et vissez-les sur le support supérieur (E) avec les vis correspondantes.

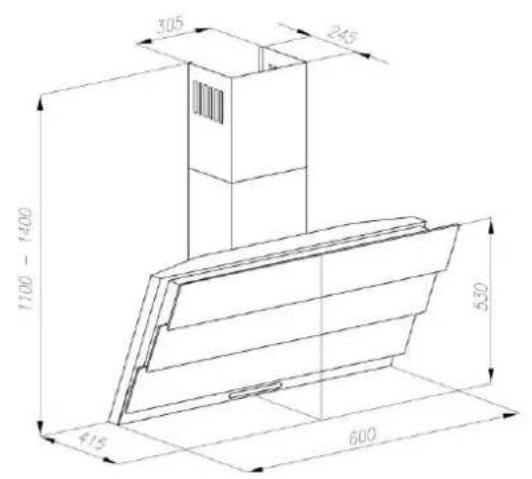

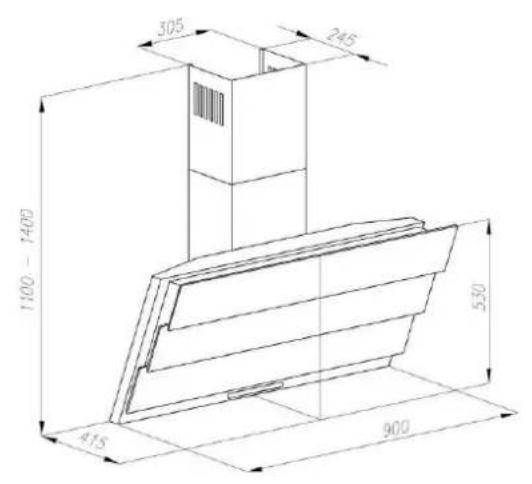

CW4624/CW4924

305 245 1100 - 1400 530 415 900

305 245 1100 - 1400 530 415 600

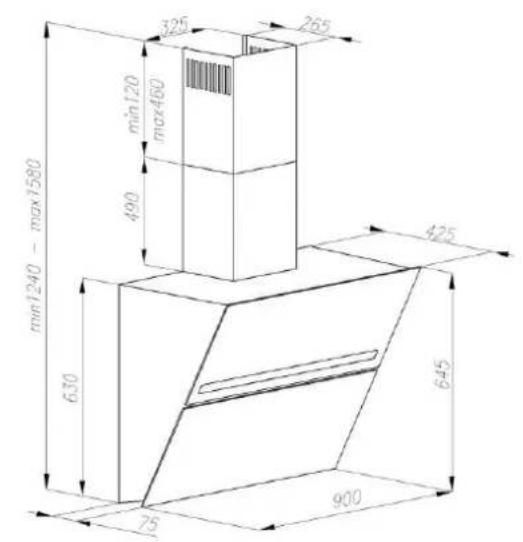

CW4944

325 265 min120 max480 490 425 min1240 - max7580 630 645 75 900
