Type de produit	Hotte aspirante îlot ou murale
Marque	Asko
Modèle	CW4964
Hauteur sous plafond minimale recommandée	240 cm
Distance minimale entre la plaque et la hotte (cuisinière électrique)	55 cm
Distance minimale entre la plaque et la hotte (cuisinière à gaz)	65 cm
Diamètre du conduit de ventilation	150 mm
Raccordement électrique	À faire par un électricien qualifié
Équipement de sécurité	Gants de protection, revêtements de sol, manipulation à deux personnes
Composants inclus	Bloc moteur, sections de cheminée supérieure et inférieure, support de fixation
Possibilité de recirculation	Oui, avec déflecteur d'air en option
Filtre à graisse	Oui, lavable ou jetable selon modèle
Installation	Au plafond ou au mur, avec vis adaptées au support
Entretien	Nettoyer les filtres régulièrement, utiliser un chiffon humide
Réparabilité	Pièces détachées disponibles : moteur, filtres, commandes
Garantie	Consulter le vendeur ou la notice complète

FOIRE AUX QUESTIONS - CW4964 ASKO

Quelle est la hauteur minimale sous plafond pour installer la hotte Asko CW4964 ?

La hauteur minimale sous plafond recommandée est de 240 cm.

Quelle distance dois-je respecter entre la plaque de cuisson et la hotte ?

Pour une cuisinière électrique, au moins 55 cm ; pour une cuisinière à gaz, au moins 65 cm.

Puis-je installer la hotte en recirculation ?

Oui, avec un déflecteur d'air optionnel (réf. D). La hotte peut fonctionner en évacuation ou en recirculation.

Comment raccorder la hotte à l'électricité ?

Le raccordement électrique doit être effectué par un électricien qualifié. La hotte ne doit pas être branchée pendant l'installation.

Quel diamètre de conduit de ventilation est nécessaire ?

Le conduit doit avoir un diamètre de 150 mm. Utilisez un réducteur si nécessaire.

Faut-il des outils spéciaux pour l'installation ?

Non, mais vous aurez besoin de vis et chevilles adaptées à votre plafond (béton, plâtre, etc.). La hotte se fixe ensuite avec des vis fournies.

Comment nettoyer les filtres de la hotte ?

Les filtres à graisse peuvent être lavés avec de l'eau savonneuse ou au lave-vaisselle. Vérifiez la notice pour le cycle adapté.

Puis-je monter la hotte seule ?

Non, la hotte doit être manipulée par deux personnes pour éviter les blessures et assurer un montage correct.

Que faire si la hotte ne fonctionne pas après installation ?

Vérifiez d'abord l'alimentation électrique et que le moteur est bien connecté. Consultez la notice pour les branchements. Si le problème persiste, contactez un professionnel.

Où trouver des pièces de rechange pour la CW4964 ?

Les pièces détachées (moteur, filtres, commandes) sont disponibles auprès de votre revendeur Asko ou en ligne. Utilisez le numéro de modèle exact.

MODE D'EMPLOI CW4964 ASKO

Tack for us d'haïvén la fin-vaillant procéducteur für ARKO. Vi neposse pas dans certaines autres normes éliminées sur application, ou dans modifiées à transmettre, Sancrofton, designen le kombination de la injure, vortégulationnaires, et hoch volatilien.

Hauteur sous plafond

La hauteur minimale sous plafond recommende est de 240 cm.

Distance entre la cusinière et la hotte

Entre le haut de la plaque de cuisson et la partie la plus basse de la hotte il doit y avoir au moins :

• 55 cm pour les cuisinières électriques
• 65 cm pour les cuisinières à gaz.

Raccordement electrique

Le raccordement électricque doit être effectué par un électricien qualifié.

Raccords de montage

En plus de la hotte, vous avez également besoin d'accessoires de montage appropriés :

• vis et accessoires qui convennent pour le plafond sur lequel la hotte doit être montée
• conduit de ventilation d'un diamètre de 150 mm et collier de serrage pour la connexion entre la hotte et le conduit d'évacuation existant
• un réducteur de tuyau si le conduit de ventilation et le conduit d'évacuation existant sont de diamètres différents

Toujours utiliser des vis et raccords adaptés au type de plafond (béton, plâtre, etc.) Si les vis et les accessoires sont inclus avec le produit, assurez-vous qu'ils sont adaptés au type de plafond sur lequel la hotte doit être montée avant de les utiliser.

Equiplement de sécurité et sécurité

personnelle

Utilisé des gants de protection lors de l'installation pour protégger vos mains des bords tranchants.

Utilisez des revêtements de protection lors de l'installation pour protéger le sol et la cusinière. La hotte doit être manipulée par deux personnes.

Déballage

Retirez l'emballage avec le produit en place.
Coupez les rubans d'emballage et ouvre
soigneusement l'emballage. N'entaillez pas trop
profoundement.

Vérifiez que le produit est exempt de dommages dus au transport. Tout dommage de transport doit être immeditiement signalé au transporter ou au vendeur. Tout autre dommage, les défauts et pieces manquantes doivent être signalés immeditiement au vendeur.

Autre information

Si un tuyau de raccordement en deux parties est utilisé, la partie inférieure doit s'asseoir à l'extérieur de la partie supérieure.

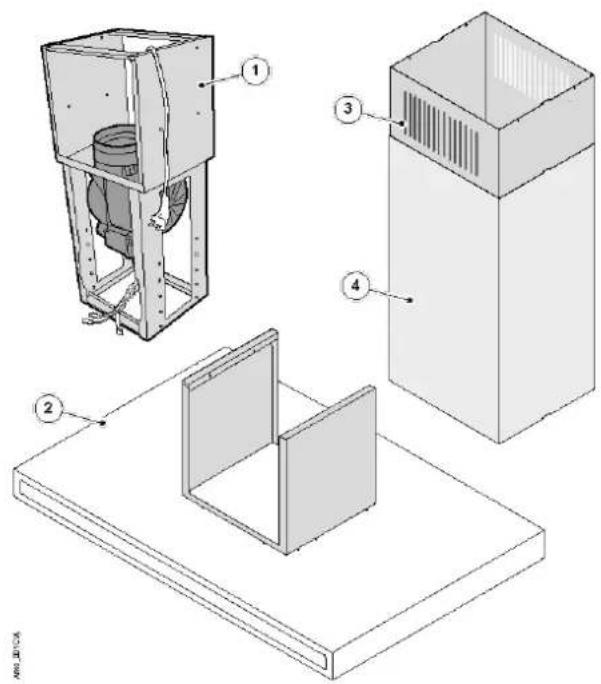

FR 1. Sections supérieure et inférieure de la cheminée

1. Bloc moteur
2. Sections supérieures de la cheminee
3. Sections inférieures de la cheminée

DA Medfalgende delete
NO Medfalgende deler
SV Ingaende delar
EN Component parts
FR Pièces de rechange

2

Dansk

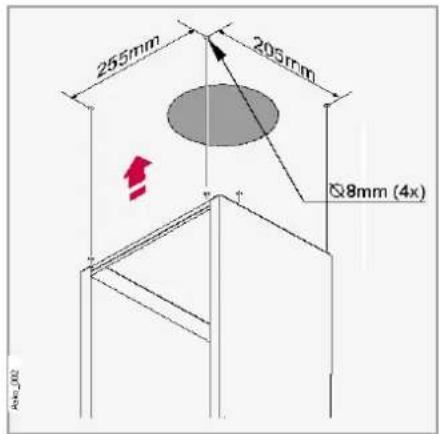

1. Utilisez le bloc moteur pour aider a marquer les emplacements des quatre trous de vis dans le plafond.

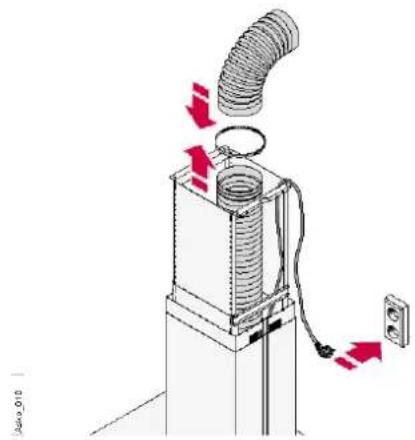

2. Montez le conduit de ventilation sur le moteur du ventilateur.
3. Vérifiez que le conduit de ventilation est bien en place dans la rainure et que la trappe anti-courant d'air n'est pas obstruée. REMARQUE! Vérifiez que la prise de la hotte est suspendue librement et n'est pas coincidence.
4. Montez le conduit de ventilation de la hotte à la conduite d'évacuation existante dans le plafond.
5. Branchez la prise de la hotte à une prise électrique existante.
6. Fixez le bloc moteur au plafond. Serrez les trois vis presque complètement et alignez la hotte avec la cusinière. REMARQUE! Risque de blessures. La hotte doit être manipulée par deux personnes.
7. Insérez la quatrième vis et serrer toutes les vis.

Svenska

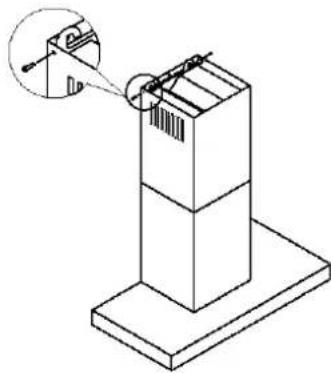

1. Vissez la partie supérieure de la cheminée au bloc moteur à l'aide de 4 vis.
2. Poussez la section de cheminée inférieure avec soin au plus haut.

4

Dansk

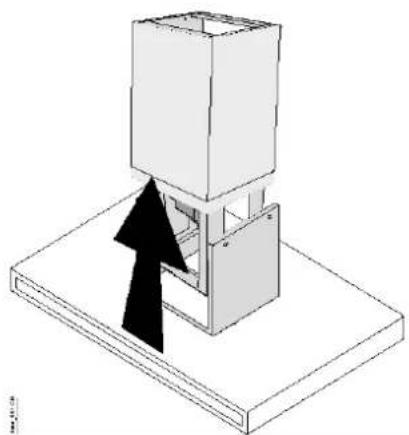

Poussez la hotte soigneusement jusqu'à la hauteur désirée et vissez avec quatre vis.

5

DA

NO

SV

FR La hotte ne doit pas etre raccordee a I'electricite lors de I'installation

Dansk

1. Vérifiez que le ventilateur n'est pas connecté à l'alimentation électrique avant de raccorder les cables entre l'appareil moteur et la hotte conformément aux instructions suivantes.
2. Ouvrez le couvercle de la boite electrique.
3. Branchez le bloc de cable sur le connecteur à broches.
4. Branchez les deux connecteurs entre eux.
5. Remettez le couvercle de la boite electrique.
6. Rassemblez les cables qui trainent et attachez-les afin qu'ils ne touchent pas le filtre àGRAisse.

Svenska

S'il y a un moteur externe, il doit etre relié à la hotte. Branchez le connecteur de la hotte avec celui du moteur externe.

Svenska

1. Tracez une ligne verticale sur le mur à partir du milieu de la plaque de cuisson.

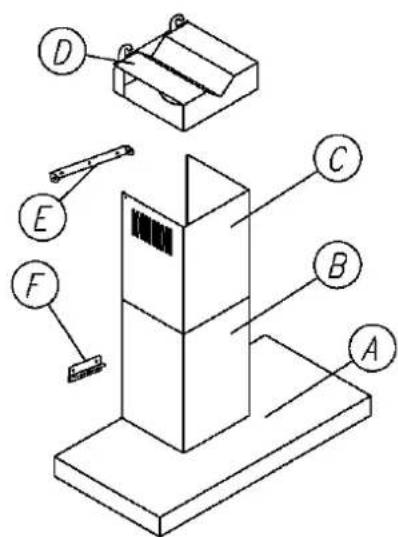

2. Placez le support de fixation (F) contre la paroi de sorte que la ligne verticale soit exactement au milieu du support de fixation. Assurez-vous que le support de fixation est parfaitement nivelée
3. Marquez les positions des trouss de fixation sur le mur. Percez les trouss de fixation et vissez le support de fixation au mur.
4. Placez la hotte aspirante (A) au support de fixation. Fixez la hotte sur le mur et le support de fixation avec les vis fournies.

REMARQUE!

Utilisez toujours des vis et raccords adaptés au type de mur (béton, plâtre, etc.) Si les vis et les accessoires sont inclus avec le produit, assurez-vous qu'ils sont adaptés au type de mur sur lequel la hotte doit être monté avant de les utiliser.

2

Dansk

1. Positionnez le support (E) pour la fixation de la plaque de recouvrement (C) sur la ligne verticale, 65mm en dessous de la hauteur maximale marquee du conduit d'évacuation (C).
2. Marquez les positions des troux de fixation pour le support (E), percez les troux, installez les prises et vissez le support (E) au mur.
3. Si nécessaire, installez le déflecteur d'air (D) pour l'utilisation de recirculation.
4. Branchez la hotte sur le secteur.
5. Positionnez les plaques de recouvrement ( + ) sur la hotte et vissez-les sur le support supérieur (E) avec les vis correspondantes.

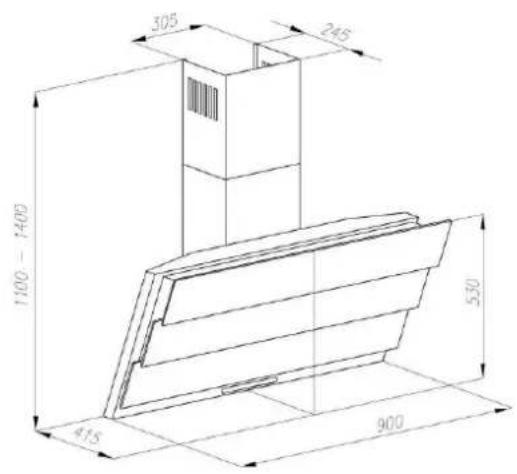

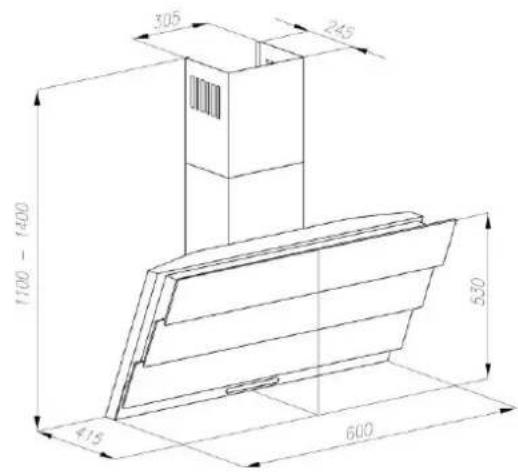

CW4624/CW4924

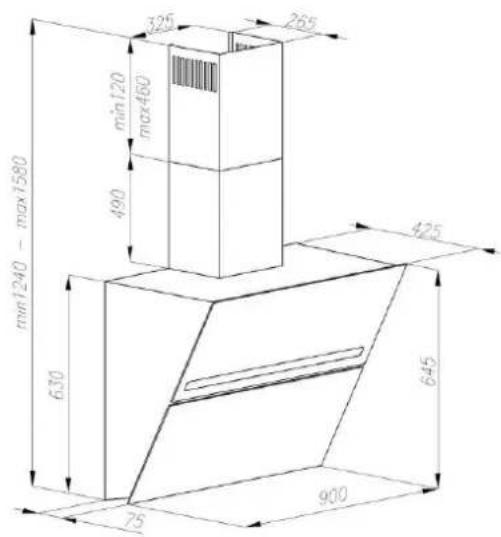

CW4944
