LFA75IT - Lave-vaisselle FAGOR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lave-vaisselle encastrable
Capacité	12 couverts
Classe énergétique	A++
Niveau sonore	49 dB
Programmes de lavage	6 programmes, dont éco, intensif, rapide
Température de lavage	De 45 à 70 °C
Système de séchage	Séchage à condensation
Filtre	Filtre à mailles
Dimensions (L x P x H)	60 x 55 x 82 cm
Poids	35 kg
Consommation d'eau	9 litres par cycle
Connectivité	Non
Garantie	2 ans
Conseils d'utilisation	Utiliser des détergents adaptés et ne pas surcharger le panier
Entretien	Nettoyer régulièrement le filtre et les bras d'aspersion
Précautions de sécurité	Ne pas toucher les éléments chauffants, débrancher avant maintenance

FOIRE AUX QUESTIONS - LFA75IT FAGOR

Pourquoi mon lave-vaisselle FAGOR LFA75IT ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que la porte est bien fermée et verrouillée.

Mon lave-vaisselle FAGOR LFA75IT ne lave pas correctement.

Vérifiez que les bras gicleurs ne sont pas obstrués et qu'ils peuvent tourner librement. Assurez-vous également d'utiliser le bon type et la bonne quantité de détergent.

Pourquoi mon lave-vaisselle FAGOR LFA75IT laisse-t-il des résidus de savon ?

Cela peut être dû à un surdosage de détergent ou à une eau de mauvaise qualité. Essayez de réduire la quantité de détergent et d'utiliser un adoucisseur d'eau si nécessaire.

Le lave-vaisselle FAGOR LFA75IT fait un bruit anormal.

Vérifiez qu'aucun objet n'est bloqué dans les bras gicleurs ou dans le filtre. Des bruits peuvent également provenir de la pompe ou des roulements usés.

Comment nettoyer le filtre de mon lave-vaisselle FAGOR LFA75IT ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau chaude et nettoyez-le doucement avec une brosse si nécessaire. Remettez-le en place après séchage.

Pourquoi mon lave-vaisselle FAGOR LFA75IT ne s'épuise-t-il pas correctement ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre est propre et que la pompe de vidange fonctionne correctement.

Y a-t-il un moyen de réduire le temps de lavage sur le FAGOR LFA75IT ?

Utilisez le programme 'Rapide' si disponible. Ce programme est conçu pour des charges légèrement sales et réduit le temps de lavage.

Le lave-vaisselle FAGOR LFA75IT affiche un code d'erreur.

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Cela pourra vous aider à résoudre le problème spécifique.

Comment puis-je régler la dureté de l'eau sur le FAGOR LFA75IT ?

Référez-vous au manuel d'utilisation pour ajuster le réglage de la dureté de l'eau selon les spécificités de votre région.

Le lave-vaisselle FAGOR LFA75IT ne sèche pas la vaisselle.

Vérifiez si le produit de rinçage est suffisamment rempli. Si le problème persiste, essayez d'augmenter la température de lavage.

MODE D'EMPLOI LFA75IT FAGOR

Instructions pour l'installation

Lave-vaisselle Intégré

AVANT DE COMMENCER

Lire toutes ces instructions attentivement.

IMPORTANT - Observez tous les codes et règlements en vigueur.

• Avis à l'installateur - Veuillez laisser ces instructions à la disposition du consommateur et de l'inspecteur local.
• Avis au consommateur - Conservez ces instructions avec votre manuel du propriétaire pour référence ultérieure.
• Niveau de compétence - L'installation de ce lave-vaisselle nécessite des compétences mécaniques et électriques de base. L'installateur est responsable de l'installation adéquate.
• Délai d'installation - 1 à 3 heures. Les nouvelles installations nécessitent plus de temps que les installations de remplacement.

IMPORTANT - Le lave-vaisselle doit être installé pour permettre son retrait de l'enceinte si une réparation est nécessaire.

Si vous recevez un lave-vaisselle endommagé, vous devez immédiatement contacter votre concessionnaire ou le constructeur.

POUR VOTRE SÉCURITÉ

Lire et observer tous les AVERTISSEMENTS indiqués dans les présentes directives. Pendant l'installation décrite dans ce livret, il faut mettre des gants et des lunettes de sécurité ou de protection.

AVERTISSEMENT

Pour réduire le risque de choc électrique, d'incendie ou de blessures, l'installateur doit s'assurer que l'enceinte du lave-vaisselle est complètement close au moment de l'installation.

LIRE ATTENTIVEMENT. CONSERVEZ CES INSTRUCTIONS.

Si vous avez un problème d'installation, contactez votre concessionnaire ou l'installateur. Vous devez fournir les points de raccordement pour l'installation électrique, l'évacuation et autres.

Préparatifs d'installation

PIÈCES FOURNIES :

• Deux vis à bois à tête plate Phillips n° 8, 5/8 po de longueur pour fixer le lave-vaisselle à la face inférieure du plan de travail (dans l'enveloppe de la documentation).
• Deux vis Phillips assorties à la couleur de la plinthe. (dans l'enveloppe de la documentation).
• 2 crochets inférieurs, 2 crochets supérieurs, dix vis ST4 x 14, deux vis ST4 x 18, deux vis ST3.5 x 25 et deux vis ST4 x 20 pour installer le panneau.

2 Wood Screws

MATÉRIAUX NÉCESSAIRES :

• Bague d'extrémité, écrou à compression et coude à 90° (filetage extérieur de 3/8 po NPT à une extrémité, l'autre extrémité correspondant au tuyau d'alimentation en eau)
• Ruban d'étanchéité pour filetage
• Capuchons de connexion homologués cUL or CSA

Matériaux pour une installation initiale seulement :

• Brise-vide pour tuyau flexible d'évacuation, au besoin
  ● Raccord en T pour la plomberie, s'il y a lieu
• Câble électrique ou cordon d'alimentation, s'il y a lieu
  Colliers de serrage à vis pour tuyau flexible
• Serre-câble pour connexion électrique
• Robinet d'arrêt
• Tuyau d'alimentation en eau de 3/8 po min. en cuivre
  Raccord pour rallonger le tuyau d'évacuation, s'il y a lieu

Coude de 90° Bague d'extrémité et écrou à compression

Robinet d'arrêt

Ruban d'étanchéité pour filetage

Capuchons de connexion (3)

Raccord en T

Câble électrique (ou cordon d'alimentation, s'il y a lieu)

Tuyau d'eau chaude

Brise-vide

Colliers de serrage à vis pour tuyau flexible

Serre-câble

Raccord

OUTILS NÉCESSAIRES :

Tournevis Phillips
- Tourne-écrou de 5/16 po et 1/4 po
- Clé à molette de 6 po
Niveau
- Équerre de charpentier
- Ruban à mesurer
- Lunettes de sécurité
Lampe de poche
Seau pour attraper l'eau lors de la purge du tuyau
Gants

Pour une installation initiale seulement :

Coupe-tube
- Perceuse et mèches appropriées
Scie-cloche

Lampe de poche

Seau

Gants

Tourmevis à douille de 1/4 po et 5/16 po Clé à molette de 6 po

Lunettes de sécurité

Scie-cloche

Coupe-tube

Équerre de charpentier
[Non-Text]

Ruban à mesurer

Perceuse et mèches

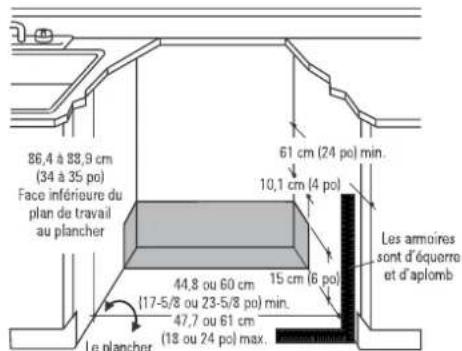

PRÉPARATION DE L'ENCEINTEDU LAVE-VAISSELLE

86,4 à 88,9 cm (34 à 35 po) Face inférieure du plan de travail au plancher 61 cm (24 po) min. 10,1 cm (4 po) 44,8 ou 60 cm (17-5/8 ou 23-5/8 po) min. 47,7 ou 61 cm (18 ou 24 po) max. Les ammoires sont d'équerre et d'aplomb Le plancher

Figure A
DOIT être au même niveau que le plancher de la pièce
Les tuyaux et les câbles électriques doivent passer dans les zones ombragées

- L'ouverture de l'armoire doit avoir au moins une profondeur de 61 cm (24 po) et une largeur de 60 à 61 cm/23-5/8 à 24 po. L'ouverture doit avoir une hauteur maximale de 88,9 (35 po).

• Le lave-vaisselle doit être installé de façon que la longueur du tuyau flexible d'évacuation ne dépasse pas 3,04 m (10 pieds) afin d'obtenir une bonne évacuation.
• Le lave-vaisselle doit être complètement fermé sur le dessus, les côtés et à l'arrière et ne doit servir d'appui pour aucune partie de l'enceinte.

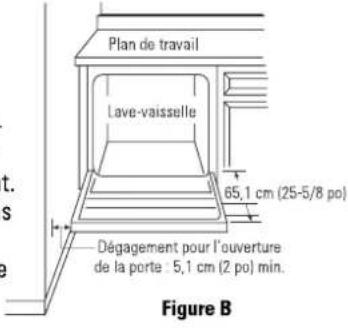

ESPACES LIBRES: En cas d'installation dans un coin, laissez un espace de 5,1 cm (2 po) minimum entre le lave-vaisselle et l'armoire, le mur ou un autre appareil adjacent. Laissez un espace d'au moins 65 cm (25-3/8 po) devant le lave-vaisselle pour permettre l'ouverture de la porte.

Figure B.

Plan de travail Lave-vaisselle 65,1 cm (25-5/8 po) Dégagement pour l'ouverture de la porte : 5,1 cm (2 po) min. Figure B

Remarque: Vous pouvez effectuer une installation recommandée par l'ADA, 82,5 cm (32-1/2 po) sous un plan de travail de 86,4 cm (34 po) de haut en ajustant la plinthe et les pieds de mise à niveau.

ÉVACUATION

• Observez tous les codes et règlements en vigueur.
• La longueur du tuyau d'évacuation ne doit pas excéder 3,04 m (10 pieds).
• Ne branchez pas d'autres conduits d'évacuation au tuyau d'évacuation du lave-vaisselle.
• Le lave-vaisselle doit être connecté au renvoi d'eau muni d'un brise-vide (non fourni) ou un tuyau d'évacuation ayant une courbe située à au moins 81,3 cm (32 po) au-dessus du sol, selon les codes et les règlements en vigueur, afin d'éviter un refoulement d'eau dans le lave-vaisselle.
• Vous devez utiliser un brise-vide si le raccord en T ou le raccord du broyeur est situé à moins de 45,7 cm (18 po) au-dessus du sol afin d'éviter le siphonnement.

PRÉPARATION DE L'ÉVACUATION

Le type d'installation de l'évacuation dépend de la réponse aux questions suivantes :

■ Les codes et les règlements en vigueur exigent-ils un brise-vide?
■ Le raccord en T ou le raccord du broyeur sera-t-il situé à moins de 45,7 cm (18 po) au-dessus du sol?
Le tuyau d'évacuation aura-t-il une courbe située à moins de 81,3 cm (32 po) du sol?

Si vous avez répondu OUI à l'UNE des trois questions précédentes, vous DEVEZ alors utiliser la méthode 1. Sinon, vous pouvez utiliser la méthode 1 ou la méthode 2. Figure C ou Figure D.

ATTENTION:

Un brise-vide DOIT ÊTRE UTILISÉ si le tuyau flexible d'évacuation est connecté au raccord en T ou au broyeur à moins de 45,7 cm (18 po) du sol.

Si vous ne respectez pas la hauteur spécifiée du renvoi d'eau muni d'un brise-vide ou la hauteur minimale de 81,3 cm (32 po) de la courbe du tuyau d'évacuation, l'évacuation du lave-vaisselle ne s'effectuera pas correctement.

Méthode 1 – Brise-vide avec raccord en T ou broyeur

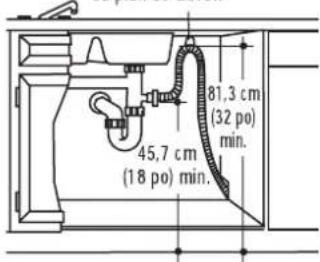

Méthode 2 - Tuyau d'évacuation élevé avec raccord en Tou broyeur

Vous devez fixer le tuyau d'évacuation à la face inférieure du plan de travail.

81,3 cm (32 po) 45,7 cm min. (18 po) min.

81,3 cm (32 po) min. 45,7 cm (18 po) min.

Figure D

Installez le raccord en T ou le broyeur ainsi que le brise-vide conformément aux instructions du fabricant.

PRÉPARATION DE L'ARMOIRE

- Percez un trou de 3,8 cm (1-1/2 po) de diamètre dans le mur de l'armoire, dans les zones ombragées montrées à la Figure A pour la connexion du tuyau d'évacuation. Le trou doit être lisse, sans bords coupants.

PRÉPARATION DU CÂBLAGE ÉLECTRIQUE

AVERTISSEMENT

POUR VOTRE SÉCURITÉ : Enlevez le fusible ou déclenchez le disjoncteur au panneau de distribution électrique avant d'entreprendre l'installation. N'utilisez pas de rallonge électrique ni de fiche d'adaptation avec cet appareil.

Exigences électriques

• Cet appareil doit être conçu pour une alimentation électrique de 120 V, 60 Hz, et être branché à un circuit de dérivation individuel mis à la terre correctement et protégé par un disjoncteur de 15 ou 20 ampères ou par un fusible temporisé.
• Le câblage doit comprendre deux fils plus un fil de mise à la terre.
• Si l'alimentation électrique n'est pas conforme aux exigences stipulées ci-dessus, appelez un électricien qualifié avant de faire l'installation.

Instructions de mise à la terre - Connexion directe

Branchez l'appareil à un système de câblage métallique de mise à la terre permanent ou bien installez un conducteur de mise à la terre de l'équipement avec les conducteurs du circuit et raccordez à une borne de terre ou au fil de connexion de l'appareil.

Mise à la terre Modèles dotés d'un cordon

d'alimentation Cet appareil doit être mis à la terre. En cas de mauvais fonctionnement ou de défaillance, la mise à la terre réduira les risques de choc électrique en fournissant au courant électrique un circuit de moindre résistance. Cet appareil est doté d'un cordon d'alimentation possédant un conducteur de mise à la terre et une fiche de mise à la terre. La fiche doit être branchée dans une mise appropriée, installée et mise à la terre en conformité avec tous les codes locaux et ordonnances en vigueur.

Dans le cas des modèles dotés d'un cordon d'alimentation:

Ne modifiez pas la fiche fournie avec l'appareil; si vous ne pouvez pas la brancher dans la prise de courant, faites installer une prise de courant appropriée par un technicien qualifié.

AVERTISSEMENT

Un raccordement incorrect du conducteur de mise à la terre de l'équipement peut entrainer un risque de chocs électriques. Si vous êtes incertain de la qualité de la mise à la terre de l'appareil, consultez un électricien qualifié ou un représentant du service après-vente.

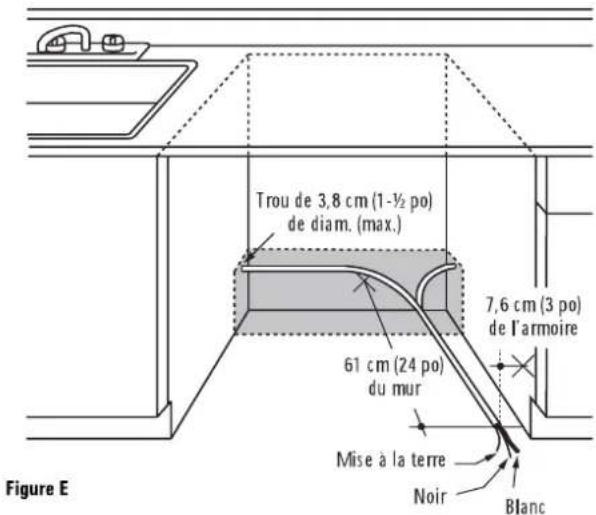

Trou de 3,8 cm (1-½ po) de diam. (max.) 7,6 cm (3 po) de l'armoire 61 cm (24 po) du mur Mise à la terre Noir Blanc Figure E

Préparation de l'armoire et pose du câblage électrique

• Faites passer le câblage électrique par un côté ou l'autre de l'ouverture, par l'arrière ou le plancher, à l'intérieur des zones ombragées.
• Percez un trou d'un diamètre max. de 3,8 cm (1-1/2 po) pour y insérer le câble électrique. Le trou doit être sans bords coupants. Si le mur de l'armoire est en métal, le bord du trou doit être recouvert d'une bague.
• Le câble de connexion directe peut passer dans le même trou que le tuyau d'évacuation et le tuyau d'eau chaude, si c'est plus pratique. Si le mur de l'armoire est en métal, le bord du trou doit être recouvert d'une bague. REMARQUE : Le cordon d'alimentation avec une fiche doit passer par un autre trou.

Connexion électrique du lave-vaisselle

La connexion électrique se fait sur le côté avant droit du lave-vaisselle.

• Pour la connexion directe, le câble doit passer comme l'indique la Figure E. Le câble doit dépasser du mur arrière d'au moins 61 cm (24 po).
• Pour une connexion avec un cordon d'alimentation, installez une prise à trois broches de type mise à la terre. Vous devez poser la prise électrique de l'appareil dans une armoire ou sur un mur adjacent à l'espace sous le plan de travail où l'appareil sera installé.

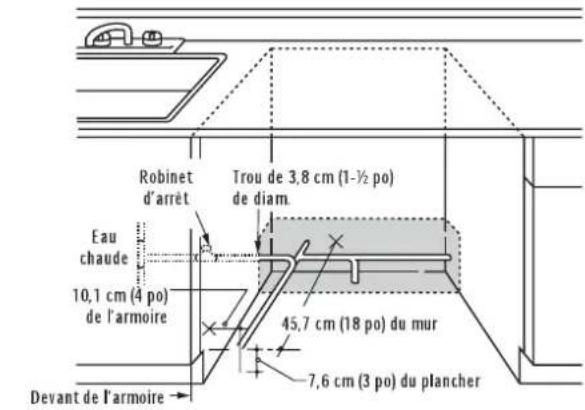

PRÉPARATION DU TUYAU D'EAU CHAUDE

• Le tuyau peut entrer d'un côté ou de l'autre, de l'arrière ou du plancher, dans la zone hachurée montrée à la Figure F.
• Le tuyau peut passer dans le même trou que le câble électrique et le tuyau d'évacuation. Vous pouvez aussi percer un autre trou de 3,8 cm (1-1/2 po) de diam. pour faire passer le tuyau d'eau. Si vous utilisez un cordon d'alimentation avec une fiche, ne passez pas le tuyau d'eau dans le trou prévu pour ce cordon d'alimentation.

Robinet d'arrêt Eau chaude 10,1 cm (4 po) de l'armoire Devant de l'armoire Trou de 3,8 cm (1-½ po) de diam. 45,7 cm (18 po) du mur 7,6 cm (3 po) du plancher

Figure F

Raccordement du tuyau d'eau

• Coupez l'alimentation en eau.
- Installez un robinet d'arrêt dans un endroit accessible, sous l'évier, par exemple. (Optionnel, mais fortement recommandé et peut être exigé par les codes en vigueur.)
- Le raccordement du tuyau d'eau s'effectue du côté gauche du lave-vaisselle. Installez le tuyau d'alimentation en eau chaude au moyen d'un tuyau en cuivre d'au moins 3/8 po de diamètre extérieur. Faites passer le tuyau comme l'indique la Figure F et en le faisant dépasser du mur arrière d'au moins 45,7 cm (18 po).
- Réglez la température du chauffe-eau entre 48,9 °C à 65,6 °C (120°F et 150°F).
• Rincez le tuyau d'eau pour éliminer les débris.
- La pression du tuyau d'alimentation en eau chaude doit se situer entre 20 et 120 lb/po ^2 .

ATTENTION :

Vous ferez basculer le lave-vaisselle si vous

ouvrez la porte. N'ouvrez pas la porte avant d'être prêt à installer le lave-vaisselle. Si vous devez ouvrir la porte, tenez fermement le dessus du lave-vaisselle d'une main et tenez la porte de l'autre main.

Repérez et mettez de côté l'enveloppe contenant les deux vis Phillips pour fixer le lave-vaisselle sous le plan de travail et les deux vis supplémentaires pour la plinthe (dans l'enveloppe de la documentation).

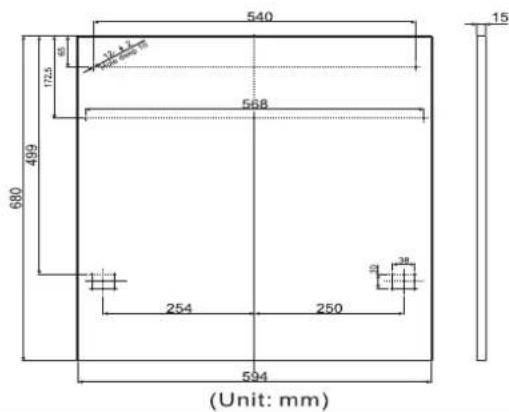

ÉTAPE 1 DIMENSIONS DU PANNEAU

Veuillez vous référer au gabarit de panneau de porte inclus avec votre lave-vaisselle afin de préparer le panneau pour l'installation.

540 172.5 680 499 568 254 250 594 (Unit: mm) 15

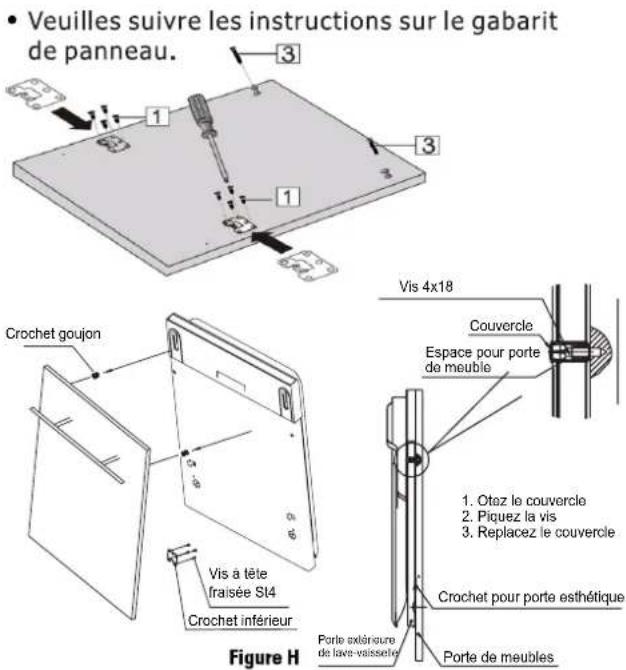

ÉTAPE 2 INSTALLATION OF PANEL

Veuillez suivre les instructions sur le gabarit de panneau. Vis 4x18 Couvercle Espace pour porte de meuble Crochet goujon Vis à tête fraisée St4 Crochet inférieur 1. Otez le couvercle 2. Piquez la vis 3. Replacez le couvercle Crochet pour porte esthétique Porte extérature de lave-vaissette Porte de meubles Figure H

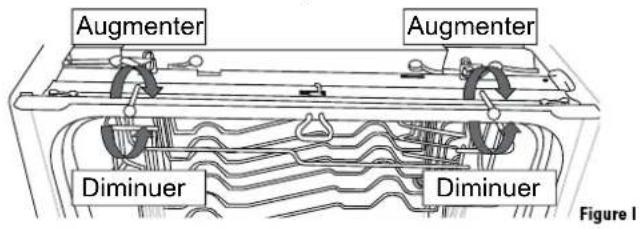

ÉTAPE 3 VÉRIFIEZ L'ÉQUILIBRE DE LA PORTE

A fin de vérifier l'équilibre de la porte, tenez fermement le dessus du lave-vaisselle.

- Ouvrez les portes lentement, si la porte tombe lorsque relâchée, Tournez l'une des vis de réglage pour resserrer ou desserrer l'ajustement du câble d'acier.

Augmenter Augmenter Diminuer Diminuer Figure 1

ÉTAPE 4 AJUSTEZ LES PIEDS DE MISE À NIVEAU

- Approchez le lave-vaisselle de l'emplacement choisi et faites-le basculer sur le dos.

Ajustez selon la hauteur de l'ouverture Figure J

- Mesurez la hauteur de l'ouverture et celle du lave-vaisselle. Rallongez les pieds de mise à niveau sous le lave-vaisselle afin d'obtenir 0,64 cm (1/4 po) de moins que la hauteur de l'ouverture.

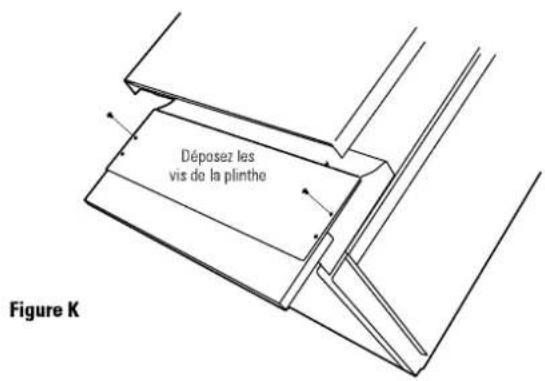

ÉTAPE 5 DÉPOSEZ LA PLINTHE

- Déposez les deux vis de la plinthe. Enlevez la plinthe.

Déposez les vis de la plinthe Figure K

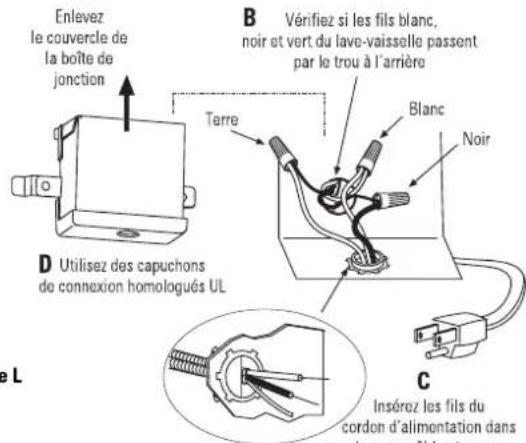

ÉTAPE 6 INSTALLATION DU CORDON D'ALIMENTATION

Passez à l'étape suivante si votre lave-vaisselle est branché directement.

Utilisez l'ensemble de cordon d'alimentation WX09X70910 en vente chez votre détaillant d'appareils GE autorisé. Le cordon d'alimentation et les connexions doivent être conformes aux normes du code national d'électricité et/ou aux codes et règlements locaux en vigueur.

- La longueur recommandée du cordon alimentation est de 137,16 cm min. et 162,56 cm max. (54 po min. et 64 po max.)

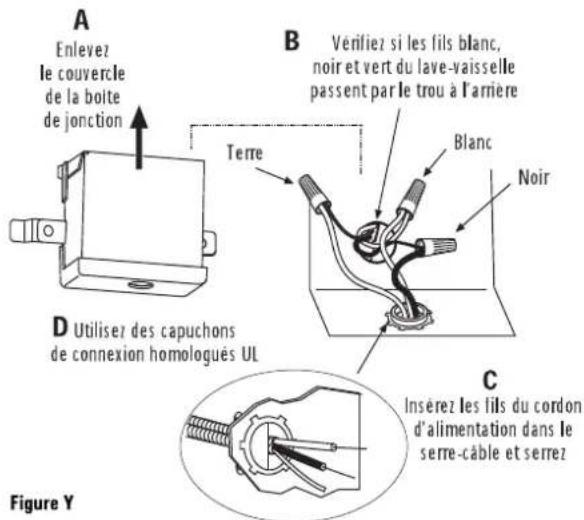

A

Enlevez le couvercle de la boîte de jonction B Vérifiez si les fils blanc, noir et vert du lave-vaisselle passent par le trou à l'arrière Terre Blanc Noir D Utilisez des capuchons de connexion homologués UL C Insérez les fils du cordon d'alimentation dans le norm éâble et corms

Figure L

- Branchez le fil d'alimentation blanc (ou à nervures) au fil blanc du lave-vaisselle, le fil noir (ou lisse) au fil noir et le fil de mise à la terre au fil vert du lave-vaisselle. Utilisez des capuchons de connexion homologués UL de grosseur appropriée. - Remettez le couvercle de la boîte de jonction. Assurez-vous que les fils ne sont pas pincés sous le couvercle.

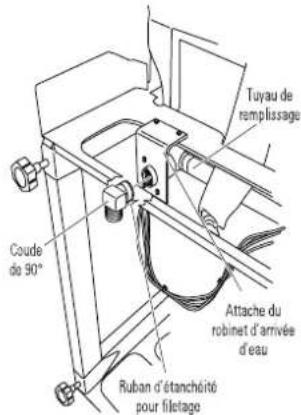

ÉTAPE 7 INSTALLATION DU COUDE DE 90°

• Entourez le coude de 90° avec du ruban d'étanchéité pour filetage. Ne pas utiliser de pâte de plombier.
• Installez un coude de 90° sur le robinet d'arrivée d'eau.

Tuyau de remplissage Coude de 90° Attache du robinet d'arrivée d'eau Ruban d'étanchéité pour filletage

Figure M

• Ne serrez pas trop le coude de 90°, car l'attache du robinet de prise d'eau pourrait tordre ou le raccord du robinet de prise d'eau pourrait casser.
• Placez l'extrémité du coude, face vers l'arrière du lavevaisselle.

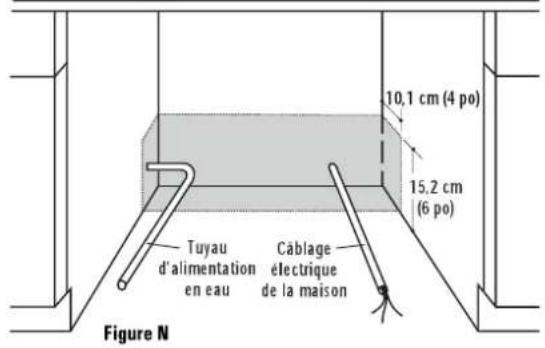

ÉTAPE 8 MISE EN PLACE DU TUYAU ET DU CÂBLAGE DE LA MAISON

- Placez le tuyau d'alimentation en eau et le câblage électrique de la maison sur le plancher de l'ouverture afin d'éviter toute interférence avec la base du lave-vaisselle et les éléments sous le lave-vaisselle.

10.1 cm (4 po) 15.2 cm (6 po) Tuyau d'alimentation en eau Câblage électrique de la maison Figure N

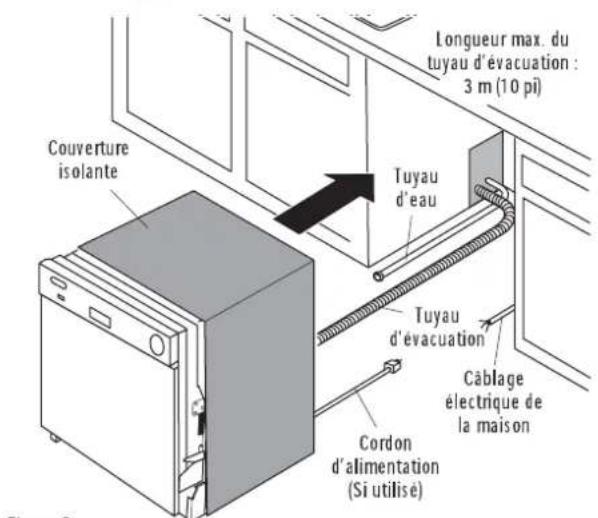

ÉTAPE 9 INSERTION DU TUYAU D'ÉVACUATION DANS L'ARMOIRE

- Redressez le lave-vaisselle et placez-le en avant de l'ouverture. Insérez le tuyau d'évacuation dans le trou du mur de l'armoire. S'il y a un cordon d'alimentation, faites passer son extrémité par un trou individuel.

Longueur max. du tuyau d'évacuation : 3 m (10 pi) Couverture isolante Tuyau d'eau Tuyau d'évacuation Câblage électrique de la maison Cordon d'alimentation (Si utilisé)

Figure 0

CONSEIL : Placez le tuyau d'eau et le câblage de la maison sur le plancher afin d'éviter toute interférence avec la base du lave-vaisselle.

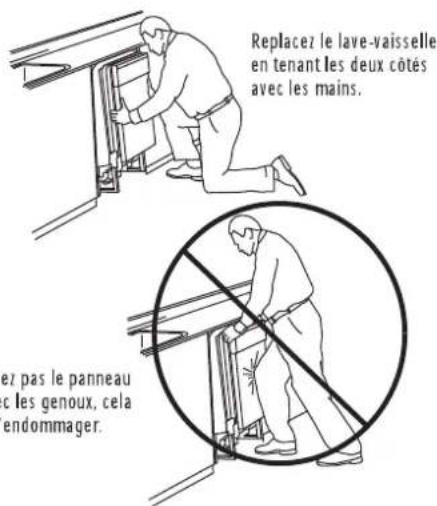

ÉTAPE 10 GLISSEZ LE LAVE-VAIS- SELLE PARTIELLEMENT DANS L'OUVERTURE DE L'ARMOIRE

NE POUSSEZ PAS LE PANNEAU AVANT AVEC LES GENOUX, CELA POURRAIT L'ENDOMMAGER.

- Faites glisser le lave-vaisselle dans l'ouverture, quelques centimètres à la fois.

Ne poussez pas le panneau avant Figure P

Ne poussez pas le panneau avant avec les genoux, cela pourrait l'endommager.

- Au fur et à mesure, tirez le tuyau d'évacuation dans l'ouverture sous l'évier. Arrêtez de pousser lorsque le lave-vaisselle dépasse de quelques centimères l'armoire adjacente.

- Assurez-vous que le tuyau d'évacuation n'est pas plié sous le lave-vaisselle et qu'il n'y a aucune interférence avec le tuyau d'eau et le câblage électrique ou tout autre élément.

ÉTAPE 11 MISE EN PLACE DU LAVE-VAISSELLE SOUS LE PLAN DE TRAVAIL

• Assurez-vous que le câblage électrique est bien en place sous le lave-vaisselle et qu'il n'est pas pincé ou en contact avec les ressorts de la porte ou tout autre élément du lave-vaisselle.
  CONSEIL : Vérifiez la couverture isolante de la cuve, le cas échéant. Elle doit être placée de façon à ne pas relever ou ne pas interférer avec les ressorts de la porte. Vérifiez en ouvrant et fermant la porte.
• Poussez le lave-vaisselle dans l'ouverture de l'armoire. Les coins avant du lave-vaisselle doivent s'aligner avec les portes d'armoire. Prenez garde de ne pas bosseler le panneau avant avec les genoux ou de ne pas endommager le plan de travail ou les armoires avec les pièces du lave-vaisselle.

Replacez le lave-vaisselle en tenant les deux côtés avec les mains. ez pas le panneau les genoux, cela endommager.

Figure Q

ÉTAPE 12 MISE À NIVEAU DU LAVE-VAISSELLE

IMPORTANT - Le lave-vaisselle doit être de niveau afin de pouvoir utiliser le panier à vaisselle correctement et obternir une bonne qualité de lavage.

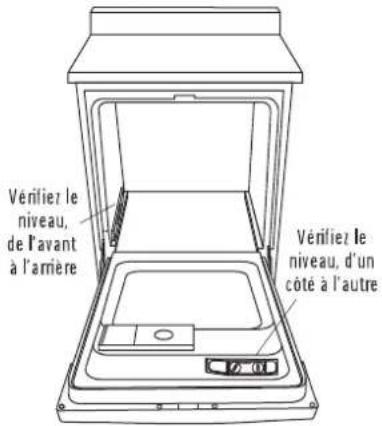

- Placez le niveau sur la porte et la glissière du panier à l'intérieur de la cuve, tel qu'indiqué, afin de vérifier si le lave-vaisselle est de niveau.

Figure R

Vérifiez le niveau, de l'avant à l'arrière Vérifiez le niveau, d'un côté à l'autre

- Mettez le lave-vaisselle de niveau en ajustant les quatre pieds de mise à niveau individuellement.

Tournez les pieds pour règler

Figure S

CONSEIL : Sortez le panier inférieur, environ de moitié. Vérifiez si le panier ne roule pas vers l'avant ou vers l'arrière du lave-vaisselle. Si oui, vous devez mettre le lave-vaisselle de niveau encore une fois.

- Si la porte bute contre la cuve, le lave-vaisselle n'est pas installé correctement. Ajustez les pieds de mise à niveau pour aligner la porte avec la cuve.

ÉTAPE 13 FIXATION DU LAVE-VAISSELLE À L'ARMOIRE

Le lave-vaisselle doit être fixé au plan de travail.

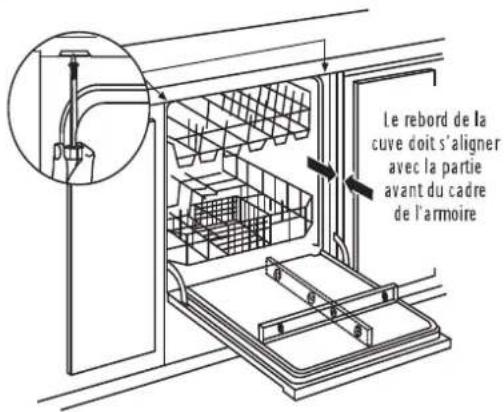

- Placez le lave-vaisselle de façon que le rebord de la cuve s'aligne avec la partie avant du cadre de l'armoire.

IMPORTANT : Vérifiez si le lave-vaisselle est centré dans l'ouverture et s'il n'interfère pas avec les armoires adjacentes lorsque vous ouvrez et fermez la porte.

Le rebord de la cuve doit s'aligner avec la partie avant du cadre de l'armoire

Figure T

- Fixez le lave-vaisselle à la face inférieure du plan de travail avec les deux vis Phillips fournies.

IMPORTANT — Enfoncez les vis pour qu'elles soient droites et qu'elles affleurent. Des têtes de vis qui dépassent égratigneraient le dessus du tableau de commande et pourraient nuire à la fermeture de la porte.

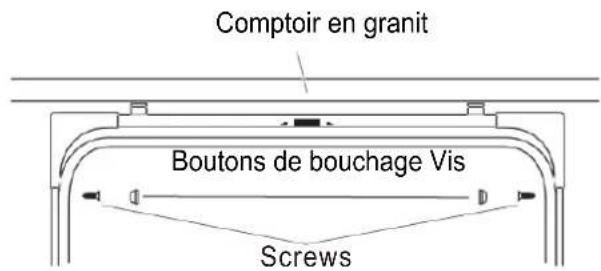

Lorsque les comptoirs sont en granit ou autres matériaux de surface solides qui n'acceptent pas les vis, fixez le lave-vaisselle à l'aide de supports de montage latéral.

1. Utilisez un tournevis plat ou un pied de biche à lame plate pour enlever les boutons de bouchage (un de chaque côté)

2. Installez des vis dans le support de montage latéral du lave-vaisselle et dans l'armoire voisine de chaque côté. Réinstallez les boutons de bouchage.

Comptoir en granit Boutons de bouchage Vis Screws

ÉTAPE 14 BRANCHEMENT DE L'ALIMENTATION EN EAU

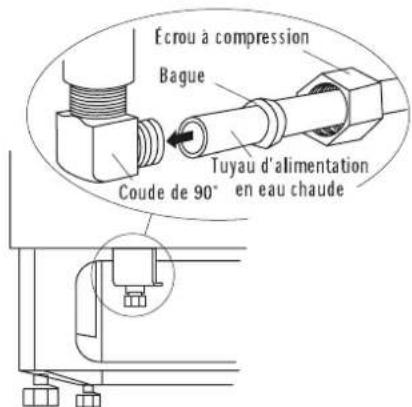

Branchez le tuyau d'alimentation en eau au coude de 90°.

• Glissez l'écrou à compression, puis la bague d'extrémité sur le tuyau.
• Insérez le tuyau d'eau dans le coude de 90°.
• Glissez la bague d'extrémité contre le coude et serrez l'écrou de compression.

Écrou à compression Bague Coude de 90° en eau chaude Tuyau d'alimentation

Figure U

IMPORTANT — Vérifiez si le ressort de la porte frotte ou est en contact avec le tuyau de remplissage ou le tuyau d'alimentation en eau. Ouvrez et fermez la porte pour vérifier. Changez le passage des tuyaux s'il y a un bruit de frottement ou une interférence.

ÉTAPE 15

BRANCHEMENT DU TUYAU D'ÉVACUATION

OBSERVEZ TOUS LES CODES ET RÈGLEMENTS EN VIGUEUR.

L'extrémité moulée du tuyau d'évacuation se branche sur des raccords de 5/8 po, 3/4 po ou1 po du brise-vide, du raccord en T ou du broyeur. Coupez à la ligne indiquée, selon vos besoins d'installation.

Lignes de coupe 1" 3/4" 5/8"

Figure V
IMPORTANT : Ne coupez pas la portion ondulée du tuyau

- Si vous avez besoin d'un tuyau d'évacuation plus long, ajoutez jusqu'à 106,7 cm (42 po) de tuyau à celui installé en usine pour une longueur totale de 3,04 m (10 pieds). Utilisez un tuyau de 5/8 po ou 7/8 po de diamètre intérieur et un raccord pour brancher les extrémités des deux tuyaux. Fixez le raccord avec un collier de serrage.

Collier de serrage

Raccord

Collier de serrage
Figure W

- Fixez le tuyau d'évacuation au brise-vide, au raccord en T ou au broyeur au moyen de colliers de serrage.

REMARQUE : LA LONGUEUR TOTALE DU TUYAU D'ÉVACUATION NE DOIT PAS DÉPASSER 3,04 m (10 pieds) AFIN D'OBTENIR UNE BONNE ÉVACUATION.

INSTALLATION DU TUYAU D'ÉVACUATION

- Branchez le tuyau d'évacuation au brise-vide, au raccord en T ou au broyeur en vous servant de l'une des méthodes décrites précédemment.

Méthode 1 – Brise-vide avec raccord en T ou broyeur

Installation du raccord en T

Installation du broyeur

Figure X
Méthode 2 – Boucle de tuyau d'évacuation élevée avec raccord en T ou broyeur
Fixez à la face inférieure du plan de travail

81,3 cm (32 po) min. 45,7 cm (18 po) min.

Installation du raccord en T

Fixez à la face inférieure du plan de travail

81,3 cm (32 po) min. 45,7 cm (18 po) min.

Installation du broyeur

Figure Y

IMPORTANT -

Si vous branchez le tuyau d'évacuation au broyeur, assurez-vous d'enlever le bouchon de vidange. L'ÉVACUATION DU NE S' EFFECTUERA PAS SI VOUS LAISSI PLACE.

CONSEIL : Évitez les frais de services de dépannage inutiles. Assurez-vous toujours d'avoir enlevé le bouchon de vidange du broyeur avant de brancher le tuyau d'évacuation du lave-vaisselle au broyeur.

ÉTAPE 16 BRANCHEMENT DE L'ALIMENTATION ÉLECTRIQUE

Passez à l'étape suivante si le lave-vaisselle est muni d'un cordon d'alimentation.

Assurez-vous que le circuit est hors tension.

• Retirez le couvercle de la boite de jonction « A ».
• Repérez les trois fils du lave-vaisselle (blanc, noir et vert) avec les extrémités dénudées. Insérez les fils du lave-vaisselle dans le petit trou de la boite de jonction « B ».
• Fixez le câblage électrique de la maison à la partie inférieure de la boite de jonction avec un serre-câble « C ».
• Utilisez des capuchons de connexion pour brancher le fil de mise à la terre au fil vert, le fil blanc au fil blanc et le fil noir au fil noir « D ».
• Remettre le couvercle de la boite de jonction « E ». Vérifiez si les fils ne sont pas pincés sous le couvercle.

A Enlevez le couvercle de la boite de jonction B Vérifiez si les fils blanc, noir et vert du lave-vaisselle passent par le trou à l'arrière Terre Blanc Noir D Utilisez des capuchons de connexion homologues UL C Insérez les fils du cordon d'alimentation dans le serre-câble et serrez Figure Y

E Remettez le couvercle de la boîte de jonction

AVERTISSEMENT

Si le circuit de la maison n'est pas un circuit à deux fils muni d'un fil de mise à la terre, l'installateur doit poser un fil de mise à la terre. Lorsque le câblage de la maison est en aluminium, assurez-vous d'utiliser un composé antioxydant et des connecteurs aluminium-cuivre homologués cUL.

ÉTAPE 17 LISTE DE VÉRIFICATION AVANT L'ESSAI

Examinez cette liste après l'installation du lave-vaisselle pour éviter des frais de dépannage qui ne sont pas couverts par la garantie.

Assurez-vous que le circuit est HORS TENSION.
- Ouvrez la porte et enlevez tout l'emballage en mousse et en papier.
- Trouvez le Manuel de l'utilisateur dans l'enveloppe de la documentation.
- Lisez les instructions d'utilisation dans le Manuel de l'utilisateur.
- Vérifiez l'ouverture et la fermeture de la porte. Si la porte ne s'ouvre pas et ne se ferme pas librement ou si elle a tendance à tomber, vérifiez l'ajustement des ressorts. Consultez l'étape 1.
- Vérifiez si les fils sont bien en place sous le lave-vaisselle, s'ils sont pincés ou en contact avec les ressorts de la porte ou d'autres éléments. Consultez l'étape 9.
- Vérifiez l'alignement de la porte avec la cuve. Si la porte bute contre la cuve, mettez le lave-vaisselle de niveau. Consultez l'étape 10.
- Sortez le panier inférieur, environ de moitié. Vérifiez s'il ne roule pas vers l'arrière ou vers l'avant sur la porte. Si le panier bouge, ajustez les pieds de mise à niveau. Consultez l'étape 10.
- Vérifiez si la porte est alignée avec l'armoire. Si la porte bute contre la cuve, mettez le lave-vaisselle de niveau. Consultez l'étape 10.
- Vérifiez si le tuyau d'alimentation en eau et le tuyau d'évacuation sont pliés ou en contact avec d'autres éléments. Un contact avec le moteur ou le cadre du lave-vaisselle peut causer des bruits. Consultez l'étape 8.
- Ouvrez le robinet d'eau chaude de l'évier et vérifiez la température de l'eau. La température de l'eau d'alimentation doit se situer entre 48,9 °C et 65,6 °C (120 °F et 150 °F). Il faut une température d'au moins 48,9 °C (120°F) pour obtenir un bon rendement du lave-vaisselle. Consultez la « Préparation du tuyau d'eau chaude » à la page 5.
- Ajoutez deux litres d'eau au fond du lave-vaisselle afin de lubrifier le joint de la pompe.
- Ouvrez le robinet d'eau. Vérifiez s'il y a des fuites. Serrez davantage les raccords, au besoin.
- Enlevez la pellicule de protection sur le panneau de commande et la porte, le cas échéant.

ÉTAPE 18 ESSAI DU LAVE-VAISSELLE AVEC DE L'EAU

• Mettez le circuit sous tension (ou branchez le cordon d'alimentation dans la prise de courant, le cas échéant).
• Mettez le lave-vaisselle sous tension (référez-vous au manuel d'utilisateur).
• Fermez la porte, choisissez le cycle RINÇAGE SEULEMENT et appuyez sur START/CANCEL.
• Assurez-vous que l'eau entre dans le lave-vaisselle. Si l'eau n'entre pas dans le lave-vaisselle, vérifiez si le robinet d'alimentation en eau est ouvert et si le circuit est sous tension.
• Vérifiez s'il y a des fuites sous le lave-vaisselle. Si vous trouvez une fuite, mettez le circuit hors tension et resserrez les raccords. Une fois la fuite éliminée, remettez le circuit sous tension.
• Vérifi ez s'il y a des fuites autour de la porte. Une fuite autour de la porte pourrait être causée par une porte qui frotte ou qui bute contre l'armoire adjacente. Corrigez le positionnement du lave-vaisselle au besoin. Consultez l'étape 9.
• Lors du vidange d'eau, vérifiez les tuyaux d'évacuation. S'il y a des fuites, mettez le circuit hors tension avec le disjoncteur et corrigez la plomberie, s'il y a lieu. Remettez le circuit sous tension une fois les corrections effectuées. Consultez l'étape 12.
• Ouvrez la porte du lave-vaisselle et assurez-vous qu'une grande partie de l'eau a été évacuée. Sinon, vérifiez si le bouchon de vidange du broyeur a été enlevé ou si le brise-vide est bouché. Consultez l'étape 13. Vérifiez aussi si le tuyau d'évacuation est plié.
• Faites fonctionner le lave-vaisselle pendant un autre cycle de remplissage et d'évacuation. Vérifiez s'il y a des fuites et corrigez au besoin.

ÉTAPE 19 REPOSE DE LA PLINTHE

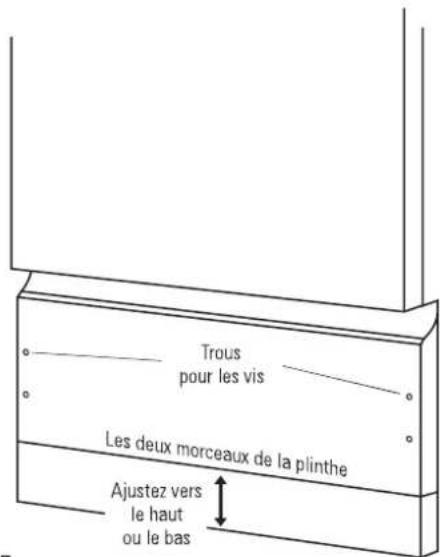

Trous pour les vis Les deux morceaux de la plinthe Ajustez vers le haut ou le bas

Figure Z

• Placez 2 morceaux de plinthe contre les pieds du lave-vaisselle.
• Placez le morceau de plinthe interne (avec des fentes) contre le support de plinthe. Les fentes doivent être alignées avec les trous de vis du support de plinthe. Permettre à la plinthe de toucher le sol.
• Placez la grande plinthe sur le morceau interne et installer les vis de la plinthe.
• Utilisez 2 vis supplémentaires pour les installations de plus de 33-1/2 po.
• Utilisez les deux morceaux de plinthe pour toutes les hauteurs d'installation.

ÉTAPE 20 DOCUMENTATION

Prenez soin de laisser au consommateur toute l'enveloppe de documentation et les instructions d'installation.
