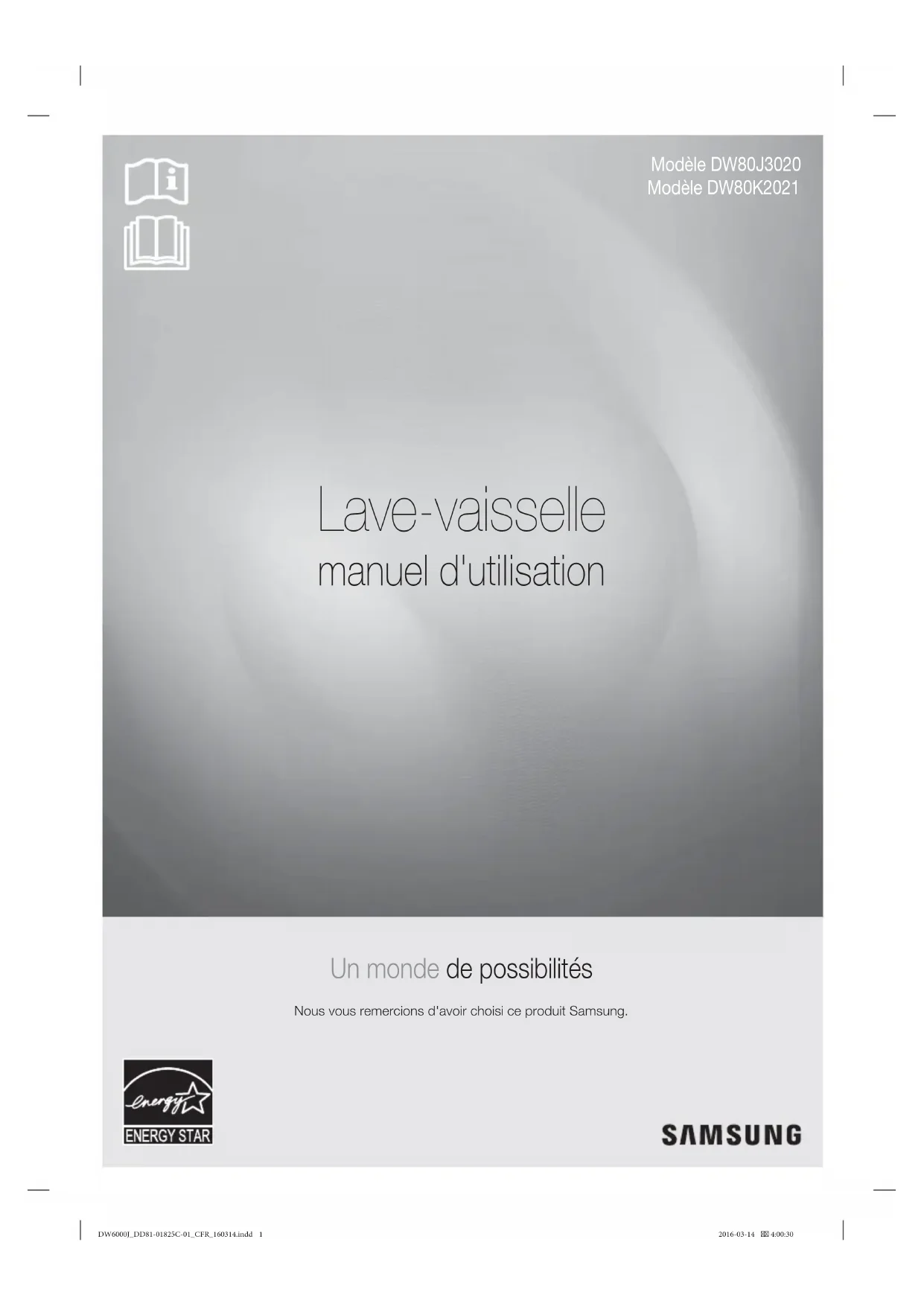

MODE D'EMPLOI DW80J3020UB SAMSUNG

6 Déballage du lave-vaisselle 6 Contrôle du contenu 7 Conditions indispensables à l'installation

8 Tableau de commande 9 Sélecteur de programme 10 Voyants de progression 10 Écran 11 Directives de base pour le fonctionnement 13 Retrait du porte-assiettes 14 Réglage de la hauteur du panier supérieur 14 Retrait du panier supérieur 15 Chargement du panier inférieur 15 Chargement du panier supérieur 16 Utilisation du panier à couverts 17 Utilisation du réservoir

19 Nettoyage de la partie extérieure 19 Nettoyage de la partie intérieure 19 Nettoyage des gicleurs 20 Entreposage de votre lave-vaisselle PROGRAMMES

22 Consultez cette rubrique si vous rencontrez l'un des problèmes suivants. 25 Codes d'erreur ANNEXE

26 Protection de l'environnement 26 Caractéristiques techniques DW6000J_DD81-01825C-01_CFR_160314.indd Sec9:2DW6000J_DD81-01825C-01_CFR_160314.indd Sec9:2 2016-03-14 4:00:332016-03-14 4:00:33Français - 3 consignes de sécurité Ce manuel contient de nombreuses remarques intitulées Avertissement et Attention . Ces importantes consignes de sécurité ne couvrent pas toutes les situations possibles. Il est de votre responsabilité d'user de prudence lors de l'installation, de l'entretien et de l'utilisation de votre lave-vaisselle. Samsung ne saurait être tenu pour responsable en cas de dommage résultant d'une utilisation non conforme.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Signifi cation des icônes et des symboles utilisés dans ce manuel: AVERTISSEMENTRisques ou manipulations dangereuses susceptibles d'entraîner des blessures graves, voire mortelles.ATTENTIONSituations ou manipulations dangereuses pouvant entraîner des blessures et/ou des dommages matériels.ATTENTIONAfi n de réduire les risques d'incendie, d'explosion, d'électrocution ou de blessures lors de l'utilisation du lave-vaisselle, vous devez respecter ces règles de sécurité de base:NE PAS tenter.NE PAS démonter.NE PAS toucher.Suivez scrupuleusement les consignes.Débranchez la fi che de la prise murale.Assurez-vous que l'appareil est relié à la terre afi n d'éviter tout risque d'électrocution.Contactez le service d'assistance technique.Lorsque vous utilisez le lave-vaisselle, respectez les consignes de base suivantes:Lisez toutes les consignes de sécurité avant d'utiliser le lave-vaisselle. À l'instar de tout type d'équipement électrique, utilisant l'eau et comportant des parties mobiles, des risques potentiels existent.Utilisez le lave-vaisselle uniquement pour l'utilisation prévue.Utilisez uniquement des produits de lavage et des produits mouillants spécialement conçus pour lave-vaisselle et maintenez-les hors de portée des enfants.Lors du chargement d'objets à laver: - Positionnez les objets tranchants de manière à ce qu'ils ne risquent pas d'endommager le joint de la porte et - Chargez les couteaux tranchants avec le manche vers le haut afi n de réduire le risque de coupures. Ne lavez pas d'objets en plastique à moins qu'ils ne portent la mention «Lavable au lave-vaisselle» (ou équivalent).Pour les objets en plastique dépourvus de cette mention, consultez les recommandations du fabricant.Ne touchez pas l'ÉLÉMENT CHAUFFANT pendant ou immédiatement après utilisation.AVERTISSEMENT

consignes de sécurité DW6000J_DD81-01825C-01_CFR_160314.indd Sec1:3DW6000J_DD81-01825C-01_CFR_160314.indd Sec1:3 2016-03-14 4:00:332016-03-14 4:00:33Français - 4

AVERTISSEMENT: Lorsque vous utilisez le lave-vaisselle, respectez les consignes de base suivantes:

1. Lisez toutes les consignes de sécurité avant d’utiliser le lave-vaisselle.

2. Utilisez le lave-vaisselle uniquement pour l’utilisation prévue.

3. Utilisez uniquement des produits de lavage et des produits mouillants spécialement conçus pour lave-

vaisselle et maintenez-les hors de portée des enfants.

4. Lors du chargement d’objets à laver:

- positionnez les objets tranchants de manière à ce qu’ils ne risquent pas d’endommager le joint de la porte et - chargez les couteaux tranchants avec le manche vers le haut afi n de réduire le risque de coupures.

5. Ne lavez pas d’objets en plastique à moins qu’ils ne portent la mention «Lavable au lave-vaisselle»

(ou équivalent). Pour les objets en plastique dépourvus de cette mention, consultez les recommandations du fabricant.

6. Ne touchez pas l’ÉLÉMENT CHAUFFANT pendant ou immédiatement après utilisation.

7. Ne faites jamais fonctionner le lave-vaisselle si tous les panneaux du CHÂSSIS ne sont pas en place.

8. Ne modifi ez pas les touches de commande.

9. Ne forcez pas, ne vous asseyez pas et ne marchez pas sur la porte ou les paniers du lave-vaisselle.

10. Afi n de limiter les risques de blessures, ne laissez pas les enfants jouer dans ou sur un lave-vaisselle.

11. Dans certaines conditions, de l’hydrogène peut être généré dans un système d’eau chaude qui n’a pas

été utilisé pendant deux semaines voire plus. L’HYDROGÈNE EST UN GAZ EXPLOSIF. Si le système d’eau chaude est resté inutilisé pendant une telle durée, avant d’utiliser le lave-vaisselle, ouvrez tous les robinets d’eau chaude et laissez l’eau couler plusieurs minutes. Cela permet d’évacuer l’hydrogène éventuellement présent. Le gaz étant infl ammable, ne fumez pas et n’utilisez pas de fl amme nue lors de cette opération.

12. Retirez la porte du compartiment de lavage d’un ancien lave-vaisselle avant de le rapporter du service

de réparation ou de le mettre au rebut.

• Après déballage du lave-vaisselle, maintenez les emballages hors de portée des enfants.

• Le lave-vaisselle est très lourd. N’essayez pas de le déplacer ou de le soulever seul. Au minimum deux personnes sont nécessaires pour déplacer le lave-vaisselle et ainsi éviter tout risque de blessures.

• À l’instar de tout type d’équipement électrique, utilisant l’eau et comportant des parties mobiles, des risques potentiels existent.

• N’installez pas le lave-vaisselle près d’appareils électriques. Éloignez-le des fl ammes nues.

• Installez et mettez à niveau votre lave-vaisselle sur un sol non recouvert de moquette et capable de supporter son poids.

• Votre lave-vaisselle doit être correctement relié à la terre. Ne le branchez jamais à une prise non reliée à la terre. Reportez-vous page 7 pour plus d’informations sur la mise à la terre de votre lave-vaisselle.

• Connectez le fi l de terre au connecteur de terre vert du bornier.

• Une fois le lave-vaisselle installé, vérifi ez que le tuyau d’évacuation est correctement raccordé et que les raccords du tuyau ne présentent aucune fuite. Si le tuyau d’évacuation est mal fi xé, cela risque d’entraîner des dégâts matériels.

• Le tuyau d’alimentation en eau est susceptible de se rompre. Avec le temps, il devient moins fl exible. Vérifi ez-le régulièrement. S’il est gonfl é, craquelé, coupé ou s’il présente une fuite d’eau, remplacez-le immédiatement. AVERTISSEMENTATTENTION consignes de sécurité

• Pour une utilisation sûre de cet appareil, il est fortement recommandé de vous familiariser avec ses fonctions et de rester vigilant lors de son utilisation.
• Ne mettez pas d’essence, de solvants ou autres matières infl ammables dans le lave-vaisselle. Ne lavez pas d’objets ayant été exposés à ce type de matières.• Maintenez le produit de lavage pour lave-vaisselle hors de la portée des enfants. Ce type de produits est dangereux pour la santé. Contenant des éléments de polissage, ils sont corrosifs. Évitez tout contact avec la peau ou les yeux.
• N’exercez aucune pression sur la porte lorsqu’elle est ouverte car cela risquerait d’endommager le lave-vaisselle et vous pourriez vous blesser.
• Ne laissez pas les enfants jouer dans ou sur le lave-vaisselle. Ils risqueraient de se blesser ou d’endommager le lave-vaisselle.• Débranchez le câble d’alimentation (ou coupez le disjoncteur) avant de procéder à l’entretien de votre lave-vaisselle.• Ne réparez pas et ne remplacez pas vous-même des éléments du lave-vaisselle. Le démontage, les réparations et les modifi cations ne doivent être effectués que par des techniciens de maintenance agréés. Toute intervention de la part d’une personne non autorisée risque d’annuler la garantie.• Avant de mettre votre lave-vaisselle au rebut, retirez la porte du compartiment de lavage ou le loquet de la porte de manière à ce que des enfants ou de petits animaux ne puissent pas être emprisonnés à l’intérieur.• Si le lave-vaisselle reste inutilisé pendant une période prolongée, coupez l’arrivée d’eau.• Ce lave-vaisselle est prévu pour une utilisation privée uniquement.

AVANT D’UTILISER VOTRE LAVE-VAISSELLE

AVERTISSEMENT Risque de basculement- N’utilisez pas le lave-vaisselle avant qu’il ne soit correctement installé.- N’appuyez pas sur la porte ouverte.- Ne placez pas de poids excessif sur la porte ouverte.Risque d’électrocutionLe non-respect de ces consignes peut entraîner un incendie ou une électrocution et avoir des conséquences mortelles.- Reliez le lave-vaisselle à la terre.- Connectez le fi l de terre au connecteur de terre vert de la boîte de jonction.- N’utilisez pas de rallonge.AVERTISSEMENT

CONSERVEZ PRÉCIEUSEMENT CES CONSIGNES

consignes de sécurité DW6000J_DD81-01825C-01_CFR_160314.indd Sec1:5DW6000J_DD81-01825C-01_CFR_160314.indd Sec1:5 2016-03-14 4:00:332016-03-14 4:00:33Français - 6 installation du lave-vaisselle Veillez à ce que votre installateur respecte soigneusement ces consignes afi n de garantir le bon fonctionnement de votre lave-vaisselle et d'éviter tout risque de blessures lors de son utilisation.

DÉBALLAGE DU LAVE-VAISSELLE

• Après la livraison de votre nouveau lave-vaisselle, déballez-le soigneusement et vérifi ez qu'il n'a pas été endommagé. Si tel est le cas, précisez-le sur le bordereau de livraison et gardez-en une copie. N'installez pas le lave-vaisselle et contactez le service client Samsung au numéro fi gurant ci-dessous.

• Si l'appareil n'est pas endommagé, vous pouvez procéder à l'installation. Si vous effectuez vous-même l'installation, lisez d'abord le guide d'installation et suivez les instructions qui y fi gurent.

• Après déballage du lave-vaisselle, maintenez les emballages hors de portée des enfants pour des raisons de sécurité.

Une fois votre lave-vaisselle déballé, assurez-vous que vous avez reçu toutes les pièces illustrées ci-dessous. Si votre lave-vaisselle a été endommagé lors du transport ou si des pièces sont manquantes, contactez le service client Samsung au 1-800-SAMSUNG (726-7864) Système d'évacuation de l'air Base PorteRéservoirGicleur inférieurGrille de ventilationTableau de commandeGicleur central Panier supérieur Panier inférieur Panier à couverts Accessoires: Manuel d'utilisation/d'installation, Kit d'installation. DW6000J_DD81-01825C-01_CFR_160314.indd Sec3:6DW6000J_DD81-01825C-01_CFR_160314.indd Sec3:6 2016-03-14 4:00:332016-03-14 4:00:33Français - 7

CONDITIONS INDISPENSABLES À L'INSTALLATION

Mise à la terre et alimentation électrique Afi n d'éviter tout risque d'incendie, de choc électrique ou de blessure, le câblage et la mise à la terre doivent être conformes au National Electrical Code (Code national sur les installations électriques) ANSI/FNPA, N°70 (dernière édition) et aux directives et règlements locaux en vigueur. Il relève de la responsabilité du propriétaire de l'appareil de fournir une installation électrique conforme. N'utilisez jamais de rallonge. Pendant la phase de préparation de l'installation, assurez-vous que l'alimentation électrique comporte:

• Un circuit terminal individuel relié uniquement au lave-vaisselle avec un fusible ou un disjoncteur de 120V~, 60Hz, 15A. Votre lave-vaisselle doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre permet de réduire le risque d'électrocution en créant un chemin de moindre résistance pour le courant électrique. Ne branchez jamais le câble de mise à la terre sur des canalisations ou des conduites de gaz ou d'eau chaude.

INSTRUCTIONS DE MISE À LA TERRE

Branchement permanent de l'appareil: Cet appareil doit être connecté à une canalisation électrique permanente métallique avec mise à la terre; si ce n'est pas le cas, un conducteur de protection doit être installé avec les conducteurs du circuit puis connecté à la borne ou au fi l de mise à la terre de l'appareil. Alimentation en eau La pression d'alimentation en eau chaude doit se situer entre 20 et 120psi (140 et 830kPa). Réglez le chauffe-eau de façon à ce que l’eau chaude se situe entre 120˚F (49˚C) et 149˚F (65˚C). La plupart des magasins spécialisés en matériel de plomberie proposent des tuyaux d'arrivée d'eau pouvant aller jusqu'à 10pieds (3,05mètres) de long. Pour limiter les risques de fuite et de dégât des eaux:

• Faites en sorte que les robinets soient facilement accessibles.

• Fermez les robinets lorsque le lave-vaisselle n'est pas utilisé.

• Vérifi ez régulièrement les raccords des tuyaux d'arrivée d'eau (fuites). Avant la première utilisation du lave-vaisselle, contrôlez le bon état de tous les raccordements au niveau de la vanne et des robinets (fuites). Sol Pour des raisons de sécurité, votre lave-vaisselle doit être installé sur un sol stable et solide. N'installez jamais votre appareil sur une plateforme ou une structure fragile. Il doit être installé conformément au manuel d'installation avant de pouvoir être utilisé. Si le manuel d'installation n'a pas été fourni avec le lave-vaisselle, faites-en la demande en vous connectant sur le site www. samsung.com. ATTENTIONAVERTISSEMENTAVERTISSEMENT installation du lave-vaisselle DW6000J_DD81-01825C-01_CFR_160314.indd Sec3:7DW6000J_DD81-01825C-01_CFR_160314.indd Sec3:7 2016-03-14 4:00:342016-03-14 4:00:34Français - 8 utilisation du lave-vaisselle

Modèle DW80J3020 / DW80K2021

POWER Une fois le bouton POWER (MARCHE/ARRÊT) actionné, tous les voyants clignotent, puis seul le voyant du dernier cycle utilisé reste allumé. Une fois le programme sélectionné terminé, tous les autres voyants s'éteignent et le voyant «End (Fin)» s'allume pendant 10minutes. Le lave-linge se met alors automatiquement hors tension.

VOYANT DE PROGRESSION Information de progression (Wash (Lavage), Rinse (Rinçage), Dry (Séchage), End (Fin)) Chaque voyant de progression correspondant au mode en cours s'allume pour indiquer la progression du programme.

PROGRAMME Cette option vous permet de sélectionner le programme de lavage approprié en fonction du degré de salissure de votre vaisselle. Après avoir sélectionné un programme, le voyant d'activité correspondant au programme s'allume. Pour annuler le programme sélectionné, appuyez à nouveau sur la touche correspondante.

COMMANDE Cette option vous permet de verrouiller les boutons du panneau de commande afi n que les enfants ne puissent pas démarrer accidentellement le lave-vaisselle en appuyant sur un bouton. Pour verrouiller ou déverrouiller les boutons du panneau de commande, appuyez sur le bouton Sanitize (Assainissement) pendant trois (3)secondes. - Lorsque l'appareil est sous tension: Appuyez sur le bouton Sanitize (Assainissement) pendant trois (3)secondes. - Lorsque l'appareil n'est pas sous tension: Appuyez d'abord sur le bouton POWER (MARCHE/ARRÊT), puis appuyez sur le bouton Sanitize (Assainissement) pendant trois (3)secondes.

DÉSINFECTION Durant le cycle de Sanitize (Assainissement), le dernier cycle de rinçage est effectué à 162˚F (72˚C) pour une désinfection à haute température. Si vous sélectionnez l'option Sanitize (Assainissement), le voyant «Sanitize (Assainissement)» clignote lorsque la température de l'eau atteint la température de désinfection (supérieure à 155˚F (68˚C)) puis reste allumé jusqu'à la fi n de la Sanitize (Assainissement). Si vous ouvrez la porte ou appuyez sur le bouton POWER (MARCHE/ARRÊT), le voyant «Sanitize (Assainissement)» s'éteint. La fonction Sanitize (Assainissement) est conforme à la norme 184NSF/ANSI relatives aux lave-vaisselle domestiques. Les lave-vaisselle domestiques certifi és ne sont pas conçus pour une utilisation commerciale. Votre lave-vaisselle est certifi é NSF. Le cycle certifi é NSF est le cycle Heavy (Intensif) avec l'option de désinfection sélectionnée. DW6000J_DD81-01825C-01_CFR_160314.indd 8DW6000J_DD81-01825C-01_CFR_160314.indd 8 2016-03-14 4:00:342016-03-14 4:00:34Français - 9

ÉCRAN Affi chage des informations (Low Rinse (Rinçage Faible), Control Lock (Verrouillage du tableau de commande)). Le voyant «Low Rinse (Rinçage Faible)» s'allume lorsque vous devez remplir le réservoir de produit de rinçage et le voyant «Control Lock (Verrouillage du tableau de commande)» s'allume/s'éteint lorsque vous activez la fonction Control Lock/Unlock (Sécurité enfants activée/désactivée).

DÉPART Pour lancer le cycle, appuyez sur le bouton POWER (MARCHE/ARRÊT), sélectionnez le cycle et les options de votre choix et appuyez sur le bouton START (DÉPART). Pour annuler un programme et vidanger le lave-vaisselle alors qu'un cycle est en cours, appuyez sur le bouton START (DÉPART) pendant trois (3)secondes. Vous pouvez sélectionner l’option Sanitize (Assainissement) avant de lancer un programme. Si vous changez le programme après avoir sélectionné une option, le programme d'origine est remis à zéro.

SÉLECTEUR DE PROGRAMME

Modèle DW80J3020 / DW80K2021

Auto (Automatique) Ce programme détecte le degré de salissure de la vaisselle et lance automatiquement le programme le mieux adapté après quelques minutes de fonctionnement.

Normal Utilisez ce programme pour la vaisselle normalement sale.

Heavy (Intensif) Utilisez ce programme pour la vaisselle très sale.

Modèle DW80J3020 / DW80K2021

Wash (Lavage) Lorsque le lave-vaisselle est en phase de lavage, le voyant «Wash (Lavage)» est allumé

Rinse (Rinçage) Lorsque le lave-vaisselle est en phase de rinçage, le voyant «Rinse (Rinçage)» est allumé

Dry (Séchage) Lorsque le lave-vaisselle est en phase de séchage, le voyant «Dry (Séchage)» est allumé

End (Fin) Une fois le programme entièrement terminé, tous les autres voyants s'éteignent et le voyant «End (Fin)» reste allumé pendant 10minutes. Si vous ouvrez la porte lorsque le voyant «End (Fin)» est allumé, il s'éteindra immédiatement. Lorsque le lave-vaisselle démarre un programme, le voyant correspondant au mode en cours clignote pour indiquer la progression. Lorsque cette partie du programme est terminée, le voyant s'éteint. ÉCRAN Modèle DW80H3020 / DW80K2021

Low Rinse (Rinçage Faible) Lorsque le voyant «Low Rinse (Rinçage Faible)» reste allumé, cela signifi e que le réservoir de produit de rinçage est vide ou presque vide. Remplissez le réservoir de liquide de rinçage.

Control Lock (Verrouillage du tableau de commande) Si vous sélectionnez l'option «Control Lock (Verrouillage du tableau de commande)», le voyant correspondant s'allume. utilisation du lave-vaisselle DW6000J_DD81-01825C-01_CFR_160314.indd 10DW6000J_DD81-01825C-01_CFR_160314.indd 10 2016-03-14 4:00:352016-03-14 4:00:35Français - 11

DIRECTIVES DE BASE POUR LE FONCTIONNEMENT

1. Ouvrez la porte de l'appareil et chargez la vaisselle (voir page15).

- Éliminez tout reste de nourriture avant de placer la vaisselle dans le ou les paniers. - Répartissez la vaisselle dans les paniers supérieur et inférieur. - Une fois la vaisselle en place dans les paniers, faites tourner les gicleurs manuellement pour vérifi er qu'aucun obstacle ne se trouve dans leur axe de rotation. - Assurez-vous que la vaisselle n'empêche pas le réservoir du produit de lavage de s'ouvrir.

2. Versez du produit de lavage dans le réservoir (voir page17).

- Assurez-vous d' utiliser uniquement un produit de lavage spécial lave-vaisselle. - Reportez-vous au chapitre «Utilisation du réservoir» pour savoir comment ajouter du produit de lavage.

3. Fermez la porte et appuyez sur le bouton POWER (MARCHE/ARRÊT).

- Une fois le bouton POWER (MARCHE/ARRÊT) actionné, tous les voyants clignotent puis s'éteignent et seul le voyant du dernier cycle utilisé reste allumé. - Si le voyant «Low Rinse (Rinçage Faible)» est allumé, cela signifi e que vous devez remplir le réservoir de produit de rinçage afi n d'optimiser les opérations de lavage et de séchage.

Sélectionnez un programme de lavage approprié en fonction du degré de salissure de votre vaisselle (voir pages

- Appuyez sur le bouton du programme approprié. - Lorsque vous appuyez sur le bouton d'un programme, le voyant du programme correspondant s'allume. Si vous appuyez à nouveau sur le bouton programme, le voyant s'éteint et le programme est annulé. - Pour savoir comment choisir un programme en fonction du degré de salissure de la vaisselle, reportez-vous au chapitre «Sélecteur de programme» en page 9.

5. Appuyez sur le bouton START (DÉPART).

- Une fois que vous avez fermé la porte et que vous avez appuyé sur le bouton START (DÉPART) ou START (DÉPART) et fermé la porte, le lave-vaisselle démarre le cycle sélectionné après plusieurs secondes.

6. À la fi n du programme de lavage:

- Le voyant «End (Fin)» s'allume et un signal sonore retentit.. - L'appareil est automatiquement mis hors tension au bout de 10minutes. Pour rajouter de la vaisselle ou mettre l'appareil en pause en cours de cycle, ouvrez la porte doucement afi n d'éviter tout risque de brûlure en raison des vapeurs brûlantes s'échappant du lave-vaisselle. (Si la porte est ouverte en cours de fonctionnement, un mécanisme de sécurité s'enclenche et arrête automatiquement le programme.). Utilisez un liquide de rinçage afi n de faciliter la phase de séchage. Pour améliorer encore les performances de séchage, sélectionnez également l'option Sanitize (Assainissement). Si le voyant «Low Rinse (Rinçage Faible)» s'allume en cours de programme, le lave-vaisselle ajoute automatiquement 30minutes au cycle de séchage après l'activation du voyant «End (Fin)». Lorsque la température de l'eau du dernier rinçage atteint la température de désinfection (supérieure à 155˚F (68˚C)), le voyant «Sanitize (Assainissement)» clignote puis reste allumé jusqu'à la fi n de la Sanitize (Assainissement). Si vous ouvrez la porte ou appuyez sur le bouton POWER (MARCHE/ARRÊT), le voyant «Sanitize (Assainissement)» s'éteint. ATTENTION utilisation du lave-vaisselle DW6000J_DD81-01825C-01_CFR_160314.indd 11DW6000J_DD81-01825C-01_CFR_160314.indd 11 2016-03-14 4:00:352016-03-14 4:00:35Français - 12 Les éléments suivants ne sont pas résistants au lave-vaisselle:

• Objets en acrylique ou en aluminium: les ornements dorés de certains plats risquent de se décolorer.

• Éléments assemblés par collage: les éléments en plastique traité, en bois, en ivoire, en cuivre ou en étain risquent de se détacher.

• Éléments en matière plastique ne tolérant pas des températures supérieures à 90˚C (194˚C): les plastiques fi ns se lavent et se sèchent diffi cilement et risquent d'être endommagés en raison des températures de lavage élevées.

• Étain: l'étain doit être lavé à la main et séché immédiatement car il risque de rouiller.

• Éléments en bois: les objets en bois risquent de se fendre. Répartissez la vaisselle de manière appropriée comme décrit à la page15.

• Retirez tout reste de nourriture (ex.: os, pépins, etc.) ou tout autre déchet (cure-dents, papier, etc.) afi n d'éviter d'endommager la vaisselle, de rendre le fonctionnement de l'appareil bruyant ou de provoquer un dysfonctionnement.

• Sélectionnez le programme en fonction du degré de salissure et du type de vaisselle.

Vous pouvez régler l'angle des tiges du panier supérieur sur trois positions différentes pour l'adapter à la taille et à la forme de votre vaisselle. Pour régler la position des tiges, poussez le levier situé à l'arrière du panier vers la gauche ou vers la droite. Voir l’illustration ci-dessous. Dans le panier inférieur, le porte-assiettes peut être facilement retiré afi n de pouvoir installer des objets volumineux, comme des casseroles ou des poêles. Pour retirer le porte-assiettes, tirez sur les poignées (A). Pour le remettre en place, alignez-le sur son emplacement d'origine et appuyez sur les poignées (A). Pour rabattre les tiges du panier inférieur, retirez ce dernier du lave- vaisselle, retournez-le, saisissez la tige (B) puis ajustez-la en la repoussant. Voir l’illustration ci-dessous. Panier supérieur Panier inférieur utilisation du lave-vaisselle DW6000J_DD81-01825C-01_CFR_160314.indd 13DW6000J_DD81-01825C-01_CFR_160314.indd 13 2016-03-14 4:00:352016-03-14 4:00:35Français - 14 RÉGLAGE DE LA HAUTEUR DU PANIER SUPÉRIEUR Vous pouvez régler la hauteur du panier supérieur de votre lave-vaisselle Samsung de manière à pouvoir placer des plats de plus grande taille dans le panier inférieur. Selon la hauteur choisie pour le panier supérieur, le panier inférieur peut accueillir des assiettes de 14po (36 cm) de diamètre et le panier supérieur, des assiettes de 12po (30 cm) de diamètre. Modèle DW80J3020 / DW80K2021 Pour régler la hauteur du panier supérieur, procédez comme suit:

1. Retirez le panier supérieur en suivant les instructions de la partie Retrait du

panier supérieur ci-après.

2. Si vous souhaitez abaisser le panier supérieur, réinstallez-le comme illustré sur la

3. Si vous souhaitez remonter le panier supérieur, réinstallez-le comme illustré sur la

fi gureB, ci-contre. Nous vous conseillons de régler la hauteur du panier supérieur avant d'y charger la vaisselle. Dans le cas contraire, vous risquez d'endommager cette dernière.

RETRAIT DU PANIER SUPÉRIEUR

Tirez le panier supérieur vers vous, puis retirez-le en le soulevant doucement tout en continuant à le tirer vers l'avant. Voir les illustrations ci-dessous. Bien que le panier supérieur soit amovible, il doit être installé pour que le lave-vaisselle fonctionne correctement. Si vous tentez de faire fonctionner l'appareil sans le panier, il sera bruyant et ne fonctionnera pas correctement. Étape 1: Étape 2: Étape 3: ATTENTIONATTENTION utilisation du lave-vaisselle DW6000J_DD81-01825C-01_CFR_160314.indd 14DW6000J_DD81-01825C-01_CFR_160314.indd 14 2016-03-14 4:00:362016-03-14 4:00:36Français - 15

CHARGEMENT DU PANIER INFÉRIEUR

Placez la batterie de cuisine (chaudrons, casseroles, etc.) d'un diamètre de 14pouces (36cm) maximum dans le panier inférieur. Il a été spécialement conçu pour accueillir la vaisselle de table, les bols, les assiettes, les casseroles, les couvercles et les plats. Chargez vos assiettes dans la colonne centrale du panier, face intérieure vers la droite. Chargez les objets volumineux (poêles, casseroles) face intérieure tournée vers le bas. Il est conseillé de charger les tasses, les verres à pied et les soucoupes dans le panier supérieur. Reportez-vous aux modèles de chargement conseillés ci-dessous. 8couverts 10couverts 12couverts

CHARGEMENT DU PANIER SUPÉRIEUR

Le panier supérieur est conçu pour accueillir les soucoupes, les tasses, les verres et les objets en plastique portant la mention «lavable au lave-vaisselle». Chargez vos assiettes dans le lave-vaisselle faces intérieures face à face. Assurez-vous que la vaisselle n'empêche pas le gicleur situé sous le panier supérieur de tourner (Vérifi ez en faisant tourner le gicleur manuellement.). Lorsque vous chargez la vaisselle, tirez suffi samment le panier supérieur de façon à pouvoir le remplir sans heurter le haut du lave-vaisselle. 8couverts 10couverts 12couverts Utilisation du porte-verres Vous pouvez charger les tasses et les verres dans le porte-verres. Il est également très pratique pour laver les verres à pied. Glissez vos verres à pied dans les encoches du porte-verres prévues à cet effet. Vous pouvez replier le porte-verres si vous ne souhaitez pas vous en servir au cours d'un lavage. utilisation du lave-vaisselle DW6000J_DD81-01825C-01_CFR_160314.indd 15DW6000J_DD81-01825C-01_CFR_160314.indd 15 2016-03-14 4:00:362016-03-14 4:00:36Français - 16 Chargement d'objets volumineux Vous pouvez charger des objets volumineux (poêles et casseroles) dans le panier inférieur.Assurez-vous que les poignées des casseroles ou des poêles n'empêchent pas la rotation des gicleurs.

UTILISATION DU PANIER À COUVERTS

Le panier à couverts est divisé en deux compartiments.Vous pouvez placer chaque couteau, cuillère ou fourchette séparément dans le support à couverts du panier pour éviter tout écaillage ou décoloration.NE laissez JAMAIS un couvert dépasser par le bas. Petites fourchettes Cuillères Couteaux Grandes cuillères et fourchettes Fourchettes moyennes Autres Suggestion de disposition des couverts dans le panier (vue de dessus). À chaque couvert correspond un numéro (consultez le schéma ci-dessus).Vous pouvez utiliser le panier à couverts avec le couvercle ouvert. Reportez-vous à l’illustration de droite. utilisation du lave-vaisselle

Remplissage du réservoir de produit de lavage

1. Ouvrez le couvercle en exerçant une pression au niveau du loquet.

2. Ajoutez la quantité de produit de lavage recommandée dans le

réservoir de lavage principal. Voir le tableau ci-dessous.

3. Refermez le couvercle du réservoir. Vous entendrez un «clic»

indiquant qu'il est correctement fermé.

4. Si vous avez sélectionné le programme «Heavy (Intensif)», ajoutez

la quantité de produit de lavage recommandée dans le réservoir de prélavage. Voir le tableau ci-dessous. Le couvercle s'ouvrira automatiquement pour déverser le produit dans la machine au cours du lavage. PROGRAMMEQUANTITÉ DE PRODUIT DE LAVAGERéservoir de lavage principal Réservoir de prélavageAuto (Automatique), Normal, Quick+ (Lavage rapide+)0,5oz (15g) Pas de produit de lavageHeavy (Intensif) 0,7oz (20g) 0,2oz (5g) Les chiffres fi gurant sur le réservoir sont en grammes. «Clic» Loquet du couvercle utilisation du lave-vaisselle DW6000J_DD81-01825C-01_CFR_160314.indd 17DW6000J_DD81-01825C-01_CFR_160314.indd 17 2016-03-14 4:00:382016-03-14 4:00:38Français - 18 Remplissage du réservoir de produit de rinçage Votre lave-vaisselle est conçu pour être utilisé avec du liquide de rinçage. L'utilisation de liquide de rinçage permet d'optimiser le séchage après le dernier rinçage.

1. Tournez le bouton du réservoir dans le sens inverse des aiguilles

d'une montre pour ouvrir le couvercle.

2. Versez du liquide de rinçage dans l'ouverture jusqu'à atteindre le

niveau «MAX». Évitez de trop remplir le réservoir.

3. Réglez la quantité de liquide de rinçage libéré au cours de la phase

de rinçage. Vous pouvez choisir l'un des quatre niveaux (1 à 4). Plus le chiffre est grand, plus la quantité de produit de rinçage libérée sera importante. La machine est par défaut réglée sur 3. Un réservoir de liquide de rinçage rempli peut suffi re à 40lavages.

4. Refermez le couvercle.

Tournez le bouton du réservoir dans le sens des aiguilles d'une montre. Il est fortement conseillé d'utiliser uniquement un produit de rinçage sous forme liquide. ATTENTION Éviter de trop remplir le Éviter de trop remplir le réservoir réservoir utilisation du lave-vaisselle DW6000J_DD81-01825C-01_CFR_160314.indd 18DW6000J_DD81-01825C-01_CFR_160314.indd 18 2016-03-14 4:00:382016-03-14 4:00:38Français - 19 nettoyage et entretien du lave- vaisselle Garder votre lave-vaisselle propre permet d'améliorer ses performances, de limiter les réparations et d'allonger sa durée de vie.

NETTOYAGE DE LA PARTIE EXTÉRIEURE

Nettoyez immédiatement les parois extérieures de votre lave-vaisselle en cas de projections. Pour retirer délicatement les taches et la poussière du panneau de commande, utilisez un chiffon doux légèrement humide. N'utilisez jamais de benzène, de cire, de diluant, d'agent de blanchiment chloré ou d'alcool. Ces produits risquent de décolorer les parois intérieures de la machine et de former des taches permanentes. Ne nettoyez pas le lave-vaisselle en aspergeant de l'eau dessus et évitez de laisser l'eau venir en contact avec les composants électriques. Si votre lave-vaisselle est équipé d'un panneau de porte en inox, vous pouvez le nettoyer avec un produit spécial acier inoxydable pour appareils ménagers ou un produit similaire à l'aide d'un chiffon doux et propre.

NETTOYAGE DE LA PARTIE INTÉRIEURE

Nettoyez régulièrement l'intérieur de votre lave-vaisselle afi n d'en retirer les saletés et les résidus de nourriture. Essuyez l'intérieur de l'appareil et la partie intérieure de la porte à l'aide d'un chiffon humide. Il est recommandé de remplir le réservoir de produit de lavage avec du produit spécial vaisselle puis de faire fonctionner régulièrement le lave-vaisselle à vide en mode Normal (Normal) avec l'option Sanitize. Cela permettra de le maintenir propre. Si des traces blanches ou de mauvaises odeurs persistent dans votre lave-vaisselle, lancez un programme Normal (Normal) à vide et sans produit de lavage jusqu'à la vidange. Puis, interrompez le programme et placez une tasse contenant 8onces de vinaigre blanc dans le panier inférieur. Refermez le lave-vaisselle et poursuivez le programme. Ne retirez pas la garniture d'étanchéité de la cuve (long joint en caoutchouc entourant l'ouverture du lave-vaisselle).

NETTOYAGE DES GICLEURS

Si la vaisselle n'est pas propre après un lavage ou si les gicleurs semblent obstrués, vous pouvez les nettoyer. Retirez les gicleurs avec précaution afi n d'éviter qu'ils ne se cassent. Gicleur inférieur 1. Vérifi ez que le gicleur n'est pas obstrué par des particules d'aliments.2. Si un nettoyage s'avère nécessaire, retirez le gicleur en le tirant vers le haut.3. Nettoyez le gicleur, puis remettez-le en place.4. Vérifi ez que le gicleur est correctement positionné en le faisant tourner manuellement.ATTENTION nettoyage et entretien DW6000J_DD81-01825C-01_CFR_160314.indd Sec5:19DW6000J_DD81-01825C-01_CFR_160314.indd Sec5:19 2016-03-14 4:00:382016-03-14 4:00:38Français - 20 Gicleur central

1. Tirez le panier supérieur vers l'avant et retirez-le.

2. Vérifi ez que le gicleur n'est pas obstrué par des

particules d'aliments.

3. Si un nettoyage s'avère nécessaire, retirez le

4. Pour retirer le gicleur, desserrez l'écrou, retirez-le

puis enlevez le gicleur.

5. Nettoyez le gicleur, remettez-le en place puis

6. Serrez l'écrou fermement à la main.

7. Vérifi ez que le gicleur est correctement positionné

en le faisant tourner manuellement. Gicleur intégré au panier supérieur

1. Vérifi ez que le gicleur n'est pas obstrué par des

particules d'aliments.

2. Si un nettoyage s'avère nécessaire, retirez le

3. Pour retirer le gicleur, retirez d'abord le panier

supérieur, détachez le support du gicleur en le tournant dans le sens antihoraire puis retirez le gicleur intégré au panier supérieur.

4. Nettoyez le gicleur, remettez-le en place, puis

rattachez le support du gicleur sur le gicleur en le tournant dans le sens horaire.

5. Vérifi ez que le gicleur est correctement

positionné en le faisant tourner manuellement.

ENTREPOSAGE DE VOTRE LAVE-VAISSELLE

Si vous devez entreposer votre lave-vaisselle pendant une période prolongée, vidangez-le puis débranchez-le. En effet, votre lave-vaisselle risque d'être endommagé si de l'eau stagne dans les tuyaux ou les composants internes. Après avoir vidangé et débranché le lave-vaisselle, assurez-vous de fermer la vanne d'alimentation en eau ainsi que le disjoncteur. nettoyage et entretien du lave- vaisselle

: facultatif) Programme Prélavage1 Prélavage2Lavage principalRinçage1 Rinçage2 Rinçage3Dernier rinçage [Désinfection]Dry Eau [gal(ℓ)] Auto (Automatique)

3,6 à 6,7(13,7 à 25,2)122 à 138˚F(50 à 59˚C)138˚F (59˚C)162˚F (72˚C)Normal

2,8 à 7,2(10,7 à 27,2)113 ˚F (45˚C)118 à 145˚F(48 à 63˚C)136 à 149˚F(58 à 65˚C)162 ˚F (72˚C)Heavy (Intensif)

• Les chiffres entre parenthèses dans la colonne Dernier rinçage correspondent à la température lorsque l'option Sanitize (Assainissement) est sélectionnée. (Lorsque Quick+ (Lavage rapide+) est sélectionné, vous ne pouvez pas utiliser l'option Sanitize (Assainissement).)

• Lorsque vous sélectionnez le programme Auto (Automatique) ou Normal, vous pouvez éliminer les étapes

(facultatives) selon le degré de salissure de la vaisselle.

• Le temps de lavage varie en fonction des étapes et options que vous ajoutez et de la pression et de la température de l'alimentation en eau. programmes DW6000J_DD81-01825C-01_CFR_160314.indd Sec6:21DW6000J_DD81-01825C-01_CFR_160314.indd Sec6:21 2016-03-14 4:00:392016-03-14 4:00:39Français - 22 dépannage CONSULTEZ CETTE RUBRIQUE SI VOUS RENCONTREZ L'UN DES PROBLÈMES SUIVANTS.

L'appareil ne démarre pas. (Le lave-vaisselle ne fonctionne pas)

• Vérifi ez si le loquet de la porte est bien enclenché et si la porte est correctement fermée. Vérifi ez que le panier supérieur est correctement lié à la buse. Assurez-vous également que le panier supérieur est bien équilibré.

• Vérifi ez si le loquet de la porte est bien enclenché et si la porte est correctement fermée. Appuyez sur le bouton START (DÉPART) avant de refermer la porte.

• Vérifi ez que le lave-vaisselle est allumé et que la porte est fermée correctement. Vérifi ez que la fi che du cordon d'alimentation est insérée correctement dans la prise.

• Assurez-vous que le câble d'alimentation est branché correctement.

• Vérifi ez que l'appareil est correctement relié à l'alimentation en eau et que le robinet est ouvert.

• Le panneau de commande est peut-être verrouillé. Vérifi ez que l'option Control Lock (Verrouillage du tableau de commande) n'est pas activée.

• Il est possible qu'aucun cycle n'ait été sélectionné. Vérifi ez qu'un cycle a bien été sélectionné.

• Un disjoncteur est ouvert. Réarmez le disjoncteur.

• Un fusible a grillé. Remplacez le fusible. Débranchez tout autre appareil relié à la même prise que le lave-vaisselle. L'appareil dégage de mauvaises odeurs.

• Ajoutez du produit de lavage et lancez un cycle Normal à vide.

• Une partie de l'eau n'est pas évacuée en raison d'un cycle incomplet. Ajoutez du produit de lavage sans charger de vaisselle, puis effectuez un cycle Normal pour nettoyer le lave-vaisselle.

• Le tuyau de vidange est bouché. Contactez un technicien de maintenance qualifi é pour déboucher le tuyau d'évacuation.

• Le lave-vaisselle n'est pas utilisé quotidiennement ou de la vaisselle sale est restée à l'intérieur de l'appareil trop longtemps. Placez un verre contenant 8onces de vinaigre blanc dans le panier inférieur, puis lancez un programme Normal à vide (sans produit de lavage). Toute l'eau du dernier cycle n'a pas été évacuée.

• Le tuyau d'évacuation est plié ou obstrué. Contactez un technicien de maintenance qualifi é pour déboucher le tuyau d'évacuation. DW6000J_DD81-01825C-01_CFR_160314.indd Sec7:22DW6000J_DD81-01825C-01_CFR_160314.indd Sec7:22 2016-03-14 4:00:392016-03-14 4:00:39Français - 23

Il reste des résidus alimentaires sur la vaisselle. (Le lavage ne s'effectue pas correctement.)

• Le programme qui a été sélectionné n'était pas approprié. Sélectionnez un programme en fonction du degré de salissure de la vaisselle, comme indiqué dans ce manuel.

• Aucun produit de lavage ou insuffi sance de produit de lavage utilisé. Utilisez un produit de lavage pour lave- vaisselle automatique (en poudre ou en gel) ou utilisez plus de produit de lavage.

• La température de l'eau est trop basse. La pression de l'eau doit être comprise entre 20 et 120psi (140 à 830kPa).

• Reportez-vous à la section Maintenance du manuel d'utilisation et nettoyez le gicleur.

• La vaisselle n'est pas correctement répartie. Réorganisez la vaisselle pour obtenir un bon passage de l'eau et sans interférence avec le bras gicleur et le fonctionnement du réservoir de produit de lavage. Ne chargez pas plus de vaisselle que la quantité conseillée. Chargez la vaisselle comme indiqué dans les instructions (voir page 15).

• La température de l'eau est trop basse. Raccordez le tuyau d'arrivée d'eau au réseau d'eau chaude. Pour un résultat optimal, la température de l'eau doit être de 120˚F (49˚C). L'eau est trop dure. Eau dure:

• Utilisez un nettoyant pour lave-vaisselle disponible dans le commerce.

• Utilisez du produit de lavage de bonne qualité, récent et contenant un produit de rinçage.

• Assurez-vous que des articles de grande taille, tels que des plaques de cuisson, des planches à découper, des récipients, etc. n'empêchent pas l'ouverture correcte du réservoir de produit de lavage.

• Réorganisez la vaisselle de manière à ce qu'elle n'entrave pas le fonctionnement du réservoir de produit de lavage.

• Aucun produit de rinçage n'a été ajouté. Vérifi ez le réservoir et ajoutez du produit de rinçage au besoin. Utilisez un produit de rinçage sous forme liquide.

• Réorganisez la vaisselle de manière à ce qu'elle n'empêche ni la rotation des gicleurs ni la diffusion du produit.

• Retirez les traces d’aliments des plats avant de les charger. (sans prélavage) La vaisselle n'est pas sèche.

• Aucun produit de rinçage n'a été utilisé ou la quantité n'était pas suffi sante. Vérifi ez le réservoir et ajoutez du produit de rinçage au besoin. Vérifi ez le réglage du produit de rinçage.

• Les verres et les tasses à fond concave retiennent l'eau. Cette eau peut se renverser sur d'autres éléments lors du déchargement. Une fois le cycle terminé, videz d’abord le panier inférieur puis le panier supérieur afi n d’éviter que l'eau du panier supérieur ne s'écoule sur la vaisselle du panier inférieur.

• La température de l'eau est trop basse. Raccordez le tuyau d'arrivée d'eau à la conduite d'alimentation en eau chaude et utilisez du produit de rinçage avec l'option Sanitize (Assainissement).

• L'appareil est surchargé. Un chargement incorrect de la vaisselle peut infl uer sur son séchage. Chargez la vaisselle conformément aux instructions.

• Une fois le cycle de séchage terminé, touchez les parois de l'appareil et la vaisselle. S'ils ne sont pas chauds, contactez un réparateur. Le lave-vaisselle est trop bruyant.

• Assurez-vous que le lave-vaisselle a été installé de niveau.

• Reportez-vous au manuel d'utilisation et effectuez un nouveau chargement conformément aux instructions.

• Du bruit se produit lorsque le couvercle du réservoir est ouvert et lorsque la pompe de vidange fonctionne au début du cycle. Ceci est tout à fait normal.

• Un corps étranger (vis, objet en plastique, etc.) se trouve dans la cavité de la pompe. Contactez un technicien de maintenance qualifi é pour extraire l'objet étranger de la cavité de la pompe.

• Certains couverts ou ustensiles ne sont pas maintenus correctement dans le panier ou un petit objet est passé au travers de ce dernier. Assurez-vous que tous les éléments de vaisselle sont correctement stabilisés.

• Le moteur peut émettre un léger bourdonnement si le lave-vaisselle n'a pas été utilisé récemment. Si vous n'utilisez pas régulièrement le lave-vaisselle, effectuez un cycle de remplissage et de vidange toutes les semaines afi n d'éviter que le joint ne sèche. dépannage DW6000J_DD81-01825C-01_CFR_160314.indd Sec7:23DW6000J_DD81-01825C-01_CFR_160314.indd Sec7:23 2016-03-14 4:00:392016-03-14 4:00:39Français - 24

Une pellicule jaune ou marron recouvre l’intérieur du lave-vaisselle. Il s'agit de taches de café ou de thé.

• Lancez un cycle haute température.

• Retirez-les à l'aide d'un détachant classique.

• Pour faire disparaître ce type de tache, versez 1/2tasse d'eau de Javel et trois tasses d'eau chaude dans un récipient et frottez les parois à l'aide d'un chiffon imbibé de ce mélange. Après un cycle, laissez le lave-vaisselle refroidir pendant 20minutes avant de procéder au nettoyage afi n d'éviter tout risque de brûlures. Une pellicule trouble recouvre les verres.

• L'eau utilisée est douce et la quantité de produit de lavage trop importante. Ne chargez pas trop le lave-vaisselle et utilisez un produit de rinçage pour minimiser ce phénomène.

• De la vaisselle en aluminium a été placée dans le lave-vaisselle. Retirez les taches à l'aide d'un nettoyant doux. Aucun voyant ne s'allume. • Le cordon d'alimentation n'est pas branché. Branchez le cordon d’alimentation. Le gicleur ne tourne pas librement.

• Reportez-vous à la section Maintenance du manuel d'utilisation et nettoyez les bras gicleurs.

• De la vaisselle empêche les gicleurs de tourner. Une fois la vaisselle en place dans les paniers, faites tourner les gicleurs manuellement pour vérifi er qu'aucun obstacle ne se trouve dans leur champ de rotation. Une pellicule blanche subsiste sur les couverts ou les plats après le lavage. L'eau qui arrive est dure.

• Vérifi ez le voyant de remplissage de sel et le réglage correct de l'adoucisseur pour la dureté de l'eau de votre région.

• Vérifi ez que le bouchon du réservoir de sel est correctement fermé. Une action ou un programme dure plus longtemps que prévu.

• L'eau qui arrive est froide. Vérifi ez que le circuit d'alimentation en eau est connecté au réseau d'eau chaude. (Chauffer de l'eau froide nécessite plus de temps.) De l'eau de lessive reste dans la cuve. Le produit de lavage utilisé est inadapté.

• Utilisez uniquement un produit de lavage spécialement conçu pour les lave-vaisselle.

• Si vous constatez la présence d'eau de lessive, ouvrez la porte du lave-vaisselle afi n de la laisser s'évaporer.

• Versez 1gallon d'eau froide dans la cuve. Fermez et verrouillez le lave-vaisselle, puis lancez un cycle Quick+ (Lavage rapide+) pour vidanger l'eau. Répétez l'opération si nécessaire.

• Du liquide de rinçage a peut-être débordé. Essuyez immédiatement toute projection. Il reste de l'eau au fond de la cuve après un cycle.

• Ceci est tout à fait normal. La petite quantité d'eau propre qui reste autour de l'orifi ce d'évacuation de la cuve permet d'éviter au joint de sécher. Présence de taches sur les parois de la cuve

• Le produit de lavage utilisé contient un colorant. Utilisez un produit de lavage sans colorant. De la vapeur s'échappe du lave-vaisselle.

• Ceci est tout à fait normal. Le lave-vaisselle émet de la vapeur par l'orifi ce de ventilation situé à coté du loquet au cours des phases de séchage et de vidange. Les boutons ne fonctionnent pas. L'option Control Lock (Verrouillage du tableau de commande) est activée.

• Les boutons ne fonctionnent pas lorsque l'option Control Lock (Verrouillage du tableau de commande) est activée.

• Pour désactiver cette option, appuyez sur le bouton Sanitize (Assainissement) pendant 3secondes. AVERTISSEMENT dépannage DW6000J_DD81-01825C-01_CFR_160314.indd Sec7:24DW6000J_DD81-01825C-01_CFR_160314.indd Sec7:24 2016-03-14 4:00:392016-03-14 4:00:39Français - 25 CODES D'ERREUR Le panneau de commande affi che des codes d'erreur pour vous aider à comprendre l'état dans lequel se trouve votre lave-vaisselle. Les codes prennent la forme des voyants clignotants du sélecteur de programme. Si l'un des codes suivants s'affi che, sélectionnez l'option Cancel & Drain (Annuler et vidanger) puis suivez les instructions indiquées dans la colonne Solution. Code/Symbole Signifi cation Solution Contrôle du chauffage à haute température Contrôle fonctionnel. Avec le lave-vaisselle vide, ajoutez du produit de lavage puis lancez un programme. Si le problème persiste, allez vers le tableau électrique de votre habitation, désactivez l'interrupteur du disjoncteur de votre lave-vaisselle puis contactez un centre de maintenance Samsung agréé. Contrôle de l'alimentation en eau Vérifi ez que le robinet n'est pas fermée ou que l'arrivée d'eau n'est pas bloquée (tuyau gelé ou obstrué par des corps étrangers). Si le problème persiste, fermez le robinet et contactez un centre de maintenance Samsung agréé. Contrôle du niveau d'eau: trop élevé Fermez le robinet, allez vers le tableau électrique de votre habitation, désactivez l'interrupteur du disjoncteur de votre lave-vaisselle, puis contactez un centre de maintenance Samsung agréé. Contrôle des fuites Si une fuite au niveau du raccordement de la vanne d'arrivée d'eau se produit, fermez le robinet, allez vers le tableau électrique de votre habitation, désactivez l'interrupteur du disjoncteur de votre lave-vaisselle, puis contactez votre installateur ou un plombier. Si le problème persiste, contactez un centre de maintenance Samsung agréé. Si un code non répertorié ci-dessus s'affi che, appelez le 1-800-SAMSUNG (726-7864). dépannage DW6000J_DD81-01825C-01_CFR_160314.indd Sec7:25DW6000J_DD81-01825C-01_CFR_160314.indd Sec7:25 2016-03-14 4:00:392016-03-14 4:00:39Français - 26 annexe

PROTECTION DE L'ENVIRONNEMENT

• Votre lave-vaisselle est fabriqué à partir de matériaux recyclables. Si vous décidez de vous en débarrasser, veuillez respecter la réglementation locale relative à l'élimination des déchets. Coupez le câble d'alimentation de manière à ce que l'appareil ne puisse plus être branché sur une source d'alimentation.

• Retirez la porte afi n d'éviter que des enfants ou de petits animaux ne se fassent piéger à l'intérieur de la machine.

• Ne dépassez pas les quantités de produit de lavage recommandées par le fabricant du produit.

CARACTÉRISTIQUES TECHNIQUES

Modèle Modèle DW80J3020 / DW80K2021 Type Lave-vaisselle encastrable Capacité de lavage 15couverts Alimentation 120V~, 60Hz uniquement, disjoncteur 15A Pression de l'eau 20 à 120psi (140 à 830kPa) Puissance nominale Moteur de lavage: 150 à 190W Résistance chauffe-eau: 1100W Dimensions (largeur×profondeur×hauteur)

(605mm) (605mm) DW6000J_DD81-01825C-01_CFR_160314.indd Sec8:26DW6000J_DD81-01825C-01_CFR_160314.indd Sec8:26 2016-03-14 4:00:392016-03-14 4:00:39garantie (États-Unis) DW9900M_DD68-00184B-03_CFR.indd Sec10:37DW9900M_DD68-00184B-03_CFR.indd Sec10:37 2018-07-20 2:37:282018-07-20 2:37:28 LAVE-VAISSELLE SAMSUNG GARANTIE LIMITÉE POUR L'ACHETEUR INITIAL AVEC PREUVE D'ACHAT Ce produit de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS, INC. (SAMSUNG) et livré neuf, dans son carton d'origine à l'acheteur et consommateur initial, s'accompagne d'une garantie de SAMSUNG contre tout vice de fabrication au niveau des pièces et de la main d'œuvre pendant une période limitée, commençant à la date d'achat initial, de : Un (1) an (pieces et main d'oeuvre) Cinq (5) ans pour les la carte de circuit imprime, les paniers, ainsi que la contre-porte et la cuve en acier inoxydable pour les fuites (pieces uniquement) La présente garantie limitée ne s'applique qu'aux produits achetés et utilisés au sein des États-Unis et ayant été installés, utilisés et entretenus conformément aux instructions jointes ou fournies avec le produit. Pour se prévaloir du service de garantie, l'acheteur doit contacter SAMSUNG à l'adresse ou au numéro de téléphone fournis ci-dessous afi n d'établir les procédures relatives au diagnostic et à l'intervention nécessaire. Pour être couverte par la garantie, la maintenance ne peut être eff ectuée que par un service technique agréé SAMSUNG. La facture datée et originale doit être présentée sur demande comme preuve d'achat à SAMSUNG ou au service technique agréé SAMSUNG pour pouvoir bénéfi cier du service de garantie. SAMSUNG vous assure un service de réparation à domicile au sein des États-Unis contigus pendant la période de garantie et ce gratuitement, sous réserve de disponibilité des agents agréés du service technique SAMSUNG dans la zone géographique du client. Si le service de réparation à domicile n'est pas disponible, SAMSUNG peut organiser, à sa seule discrétion, le transport du produit vers ou depuis un centre technique agréé. Si le produit se trouve dans une zone où la réparation par un agent agréé du service technique SAMSUNG n'est pas disponible, il se peut que vous deviez vous acquitter de frais de transport ou apporter le produit dans un service technique agréé SAMSUNG pour faire la réparation. Pour en bénéfi cier, vous devez veiller à ce que le produit soit accessible pour l'agent de maintenance. Pendant la période de garantie applicable, le produit sera réparé, remplacé ou remboursé à la valeur de son prix d'achat, à la seule discrétion de SAMSUNG. SAMSUNG peut être amenée à utiliser des pièces neuves ou reconditionnées lors de la réparation du produit, ou à remplacer le produit par un produit neuf ou reconditionné. Les pièces et produits de rechange sont garantis pendant la partie restante de la garantie initiale du produit ou alors pendant quatre-vingt-dix(90)jours, selon la période qui est la plus longue. Toute pièce ou tout produit remplacé devient la propriété de SAMSUNG et vous devez les restituer à SAMSUNG. La présente garantie limitée couvre les défauts de fabrication au niveau des pièces et de la main-d'œuvre survenant dans le cadre d'un usage domestique normal, non commercial de ce produit et ne couvre pas les situations suivantes: dommages survenant au cours de l’expédition, la livraison, l’installation et l'utilisation de l'appareil qui serait contraire au but auquel il était destiné; dommages causés par une modifi cation ou altération non autorisée du produit; produits dont le numéro de série initial apposé en usine a été eff acé, déformé, modifi é d'une quelconque façon ou est illisible; dommages de nature esthétique notamment les rayures, piqûres, éclats et autres dommages sur la fi nition du produit; dommages causés par un abus, un usage inapproprié, des infestations d'insectes, un accident, un incendie, des inondations, ou d'autres catastrophes naturelles; dommages causés par l'utilisation de matériel, utilitaires, services, pièces, fournitures, accessoires, applications, installations, réparations, câblage externe ou connecteurs non fournis ou non autorisés par SAMSUNG; dommages causés par un courant de phase ou une tension électrique incorrect(e), des fl uctuations et surtensions; dommages causés par le non-respect des instructions d'utilisation et de maintenance du produit; instructions à domicile sur la bonne utilisation de votre produit; et interventions visant à corriger une installation qui n'est pas conforme aux normes d'électricité et de plomberie ou à corriger les raccordements électriques ou de plomberie du domicile (c.-à-d. câblage du domicile, fusibles, ou tuyaux d'arrivée d'eau). Français - 27Français - 28 Le coût des réparations ou du remplacement dans de telles circonstances exclues sera à la charge au client. Les interventions e ectuées par un agent d'entretien agréé dans le but d'expliquer les fonctions de l'appareil ou les procédures de maintenance ou d'installation ne sont pas couvertes par la présente garantie limitée. Veuillez communiquer avec SAMSUNG en composant le numéro indiqué ci-dessous pour obtenir de l'aide si vous rencontrez l'un de ces problèmes.

EXCLUSION DE GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et certaines juridictions n'autorisent pas de limitations quant à la durée des garanties implicites; il se peut par conséquent que les limitations et exclusions énoncées ci-dessus ne s'appliquent pas à votre cas. Cette garantie vous confère des droits spécifi ques; il est donc possible que vous bénéfi ciez d’autres droits qui varieront d’une juridiction à une autre.

LIMITATION DE RECOURS

VOTRE SEUL ET EXCLUSIF RECOURS EST LA RÉPARATION DU PRODUIT, LE REMPLACEMENT DU PRODUIT, OU LE REMBOURSEMENT DE SON PRIX D'ACHAT À LA SEULE DISCRÉTION DE SAMSUNG, COMME PROPOSÉ DANS LA PRÉSENTE GARANTIE LIMITÉE. SAMSUNG NE SAURA ÊTRE TENU RESPONSABLE EN CAS DE DOMMAGES ACCESSOIRES, INDIRECTS OU SPÉCIAUX, NOTAMMENT MAIS SANS POUR AUTANT S'Y LIMITER LE TEMPS PRIS SUR LE TRAVAIL, LES FRAIS D'HÔTELS ET/OU REPAS EN RESTAURANT, LES DÉPENSES DE RÉNOVATION, LA PERTE DE BÉNÉFICES, DE REVENUS OU DE FONDS COMMERCIAL OU L'IMPOSSIBILITÉ DE RÉALISER LES ÉCONOMIES ESCOMPTÉES, QUELLE QUE SOIT LA BASE JURIDIQUE INVOQUÉE POUR JUSTIFIER L'ASSERTION, ET MÊME SI SAMSUNG A ÉTÉ AVISÉ DE LA POSSIBILITÉ DE TELS DOMMAGES. Certains États et certaines juridictions n'autorisent pas l'exclusion ou les limitations pour dommages accessoires ou indirects. Il est donc possible que les limitations ou exclusions ci-dessus ne s'appliquent pas à votre cas. Cette garantie vous confère des droits spécifi ques; il est donc possible que vous bénéfi ciez d’autres droits qui varieront d’une juridiction à une autre. SAMSUNG ne garantit pas un fonctionnement continu ou sans erreur de ce produit. Samsung ne sera tenu d'honorer aucune autre garantie donnée par toute autre personne, fi rme ou société en regard de ce produit. Pour bénéfi cier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à l'adresse suivante: Aux États-Unis Samsung Electronics America, Inc. 85 Challenger Road Ridgefi eld Park, NJ 07660 1-800-SAMSUNG (726-7864) www.samsung.com/us/support garantie (États-Unis) DW9900M_DD68-00184B-03_CFR.indd Sec10:38DW9900M_DD68-00184B-03_CFR.indd Sec10:38 2018-07-20 2:37:282018-07-20 2:37:28garantie (CANADA) DW9900M_DD68-00184B-03_CFR.indd Sec10:39DW9900M_DD68-00184B-03_CFR.indd Sec10:39 2018-07-20 2:37:282018-07-20 2:37:28 LAVE-VAISSELLE SAMSUNG

GARANTIE LIMITÉE À L'ACHETEUR INITIAL

Ce produit de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS CANADA, INC. (SAMSUNG) et livré neuf, dans son carton d'origine à l'acheteur et consommateur initial, s'accompagne d'une garantie de SAMSUNG contre tout vice de fabrication au niveau des pièces et de la main d'œuvre pendant une période limitée de : Un (1) an (pieces et main d'oeuvre) Cinq (5) ans pour les la carte de circuit imprime, les paniers, ainsi que la contre-porte et la cuve en acier inoxydable pour les fuites (pieces uniquement) Cette limite de garantie s’applique à compter de la date d’acquisition et couvre uniquement les produits achetés et utilisés au Canada. Pour se prévaloir du service de garantie, l'acheteur doit contacter SAMSUNG afi n d'établir les procédures relatives au diagnostic et à l'intervention nécessaire. Pour être couverte par la garantie, la maintenance ne peut être eff ectuée que par un service technique agréé SAMSUNG. La facture datée et originale doit être présentée sur demande comme preuve d'achat à SAMSUNG ou au service technique agréé SAMSUNG. SAMSUNG fournit un service de réparation gratuit à domicile pendant la période de garantie, en fonction de la disponibilité à l'intérieur des États contigus du Canada. Le service de réparation à domicile n'est pas disponible partout. Pour en bénéfi cier, vous devez veiller à ce que le produit soit accessible pour l'agent de maintenance. Si le service de réparation à domicile n'est pas disponible, SAMSUNG peut organiser le transport du produit vers ou depuis un centre technique agréé. SAMSUNG s'engage à réparer, remplacer ou rembourser ce produit à sa discrétion et gratuitement comme stipulé dans les présentes conditions, avec des pièces ou produits neufs ou reconditionnés, si un défaut est constaté pendant la période de garantie limitée spécifi ée ci-dessus. Toute pièce ou tout produit remplacé devient la propriété de SAMSUNG et doit lui être restitué. Les pièces et produits de rechange sont protégés pour le reste de la période de garantie initiale ou pour quatre-vingt-dix (90) jours, selon l'éventualité la plus éloignée. Cette garantie limitée couvre les défauts de fabrication relatifs aux matériaux ou à la main-d'œuvre survenant dans le cadre d'un usage normal et non commercial de ce produit et ne s'applique pas aux situations suivantes : dommages liés au transport, à la livraison et à l'installation ; applications ou usages pour lesquels ce produit n'est pas conçu ; modifi cation du produit ou des numéros de série ; dommages d'ordre esthétique ou fi nition extérieure ; accidents, abus, négligence, incendie, inondation, foudre et autres catastrophes naturelles ; utilisation de produits, matériel, systèmes, utilitaires, services, pièces, fournitures, accessoires, applications, installations, réparations, câblage externe ou connecteurs non fournis ou non autorisés par SAMSUNG et pouvant endommager ce produit ou entraîner des problèmes d'entretien ; tension secteur inadéquate, fl uctuations et surtensions ; réglages faits par le client et non respect des consignes d'utilisation et d'entretien ou des instructions environnementales décrites et prescrites dans le présent manuel ; déplacement et réinstallation du produit ; problèmes causés par la vermine. Cette garantie limitée ne couvre pas les problèmes résultant d'un courant électrique, d'une tension ou d'une alimentation électrique inadéquat(e) s, les ampoules, les fusibles, le câblage, le coût des appels pour obtenir des instructions, ni les erreurs d'installation. SAMSUNG ne garantit pas un fonctionnement continu ou sans erreur de ce produit. Français - 29Français - 0 À L'EXCEPTION DE CELLES EXPOSÉES DANS LA PRÉSENTE, IL N'EXISTE AUCUNE AUTRE GARANTIE SUR CE PRODUIT, QU'ELLE SOIT EXPRESSE OU IMPLICITE, ET SAMSUNG REJETTE TOUTE AUTRE GARANTIE Y COMPRIS, MAIS SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE RELATIVE À LA QUALITÉ MARCHANDE, À L'ABSENCE DE CONTREFAÇON OU À L'ADAPTATION À UN USAGE PARTICULIER. SAMSUNG NE SERA TENU D'HONORER AUCUNE AUTRE GARANTIE DONNÉE PAR UNE PERSONNE, UNE FIRME OU UNE SOCIÉTÉ QUELCONQUE EN REGARD DE CE PRODUIT. SAMSUNG NE SERA AUCUNEMENT RESPONSABLE DE LA PERTE DE BÉNÉFICES, DE REVENUS OU DE FONDS COMMERCIAL, OU DE L'IMPOSSIBILITÉ DE RÉALISER LES ÉCONOMIES ESCOMPTÉES, NI DES AUTRES DOMMAGES ACCESSOIRES, INDIRECTS OU SPÉCIAUX CAUSÉS PAR L'USAGE, L'USAGE ABUSIF OU L'INCAPACITÉ D'UTILISER CE PRODUIT, QUELLE QUE SOIT LA BASE JURIDIQUE INVOQUÉE POUR JUSTIFIER L'ASSERTION, ET MÊME SI SAMSUNG A ÉTÉ AVISÉ DE LA POSSIBILITÉ DE TELS DOMMAGES. TOUT TYPE DE COMPENSATION EXIGÉ AUPRÈS DE SAMSUNG NE DEVRA EN AUCUN CAS EXCÉDER LE PRIX D'ACHAT DU PRODUIT VENDU PAR SAMSUNG ET À L'ORIGINE DES DOMMAGES ALLÉGUÉS. SANS LIMITATION AUX DISPOSITIONS PRÉCÉDENTES, L'ACHETEUR ASSUME TOUS LES RISQUES ET TOUTES LES RESPONSABILITÉS EN CAS DE PERTE, DE DOMMAGES OU DE BLESSURES ÉVENTUELLES LIÉS À L'ACHETEUR ET À LA PROPRIÉTÉ DE L'ACHETEUR OU À AUTRUI ET À SES PROPRIÉTÉS DÉCOULANT DE L'USAGE, DE L'USAGE ABUSIF OU DE L'INCAPACITÉ D'UTILISER CE PRODUIT. CETTE GARANTIE LIMITÉE N'EST VALABLE POUR PERSONNE D'AUTRE QUE L'ACHETEUR INITIAL DU PRODUIT, N'EST PAS TRANSFÉRABLE ET ÉNONCE VOTRE RECOURS EXCLUSIF. Certains États ou provinces n'autorisent pas de limitations quant à la durée des garanties implicites ni l'exclusion ou la limitation de dommages accessoires ou indirects ; il se peut par conséquent que les limitations et exclusions énoncées ci-dessus ne s'appliquent pas à votre cas. Cette garantie vous confère des droits légaux spécifi ques ; il est donc possible que vous bénéfi ciez d'autres droits qui varieront d'un État à un autre ou d'une province à une autre. Pour bénéfi cier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à l'adresse suivante: In CANADA Samsung Electronics Canada Inc. 2050 Derry Road West Mississauga, Ontario L5N 0B9 Canada 1-800-SAMSUNG (726-7864) www.samsung.com/ca/support (English) www.samsung.com/ca_fr/support (French) garantie (CANADA) DW9900M_DD68-00184B-03_CFR.indd Sec10:40DW9900M_DD68-00184B-03_CFR.indd Sec10:40 2018-07-20 2:37:282018-07-20 2:37:28 3notes DW6000J_DD81-01825C-01_CFR_160314.indd Sec10:29DW6000J_DD81-01825C-01_CFR_160314.indd Sec10:29 2016-03-14 4:00:392016-03-14 4:00:39notes DW6000J_DD81-01825C-01_CFR_160314.indd Sec10:30DW6000J_DD81-01825C-01_CFR_160314.indd Sec10:30 2016-03-14 4:00:402016-03-14 4:00:40notes DW6000J_DD81-01825C-01_CFR_160314.indd Sec10:31DW6000J_DD81-01825C-01_CFR_160314.indd Sec10:31 2016-03-14 4:00:402016-03-14 4:00:40Des questions ou des commentaires? PAYS N° de téléphone SITE INTERNET U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com/us/support CANADA 1-800-SAMSUNG (726-7864) www.samsung.com/ca/support (English) www.samsung.com/ca_fr/support (French) DD81-01825C-0 bit.ly/samsungdishwashers DW6000J_DD81-01825C-01_CFR_160314.indd Sec10:32DW6000J_DD81-01825C-01_CFR_160314.indd Sec10:32 2016-03-14 4:00:402016-03-14 4:00:40
