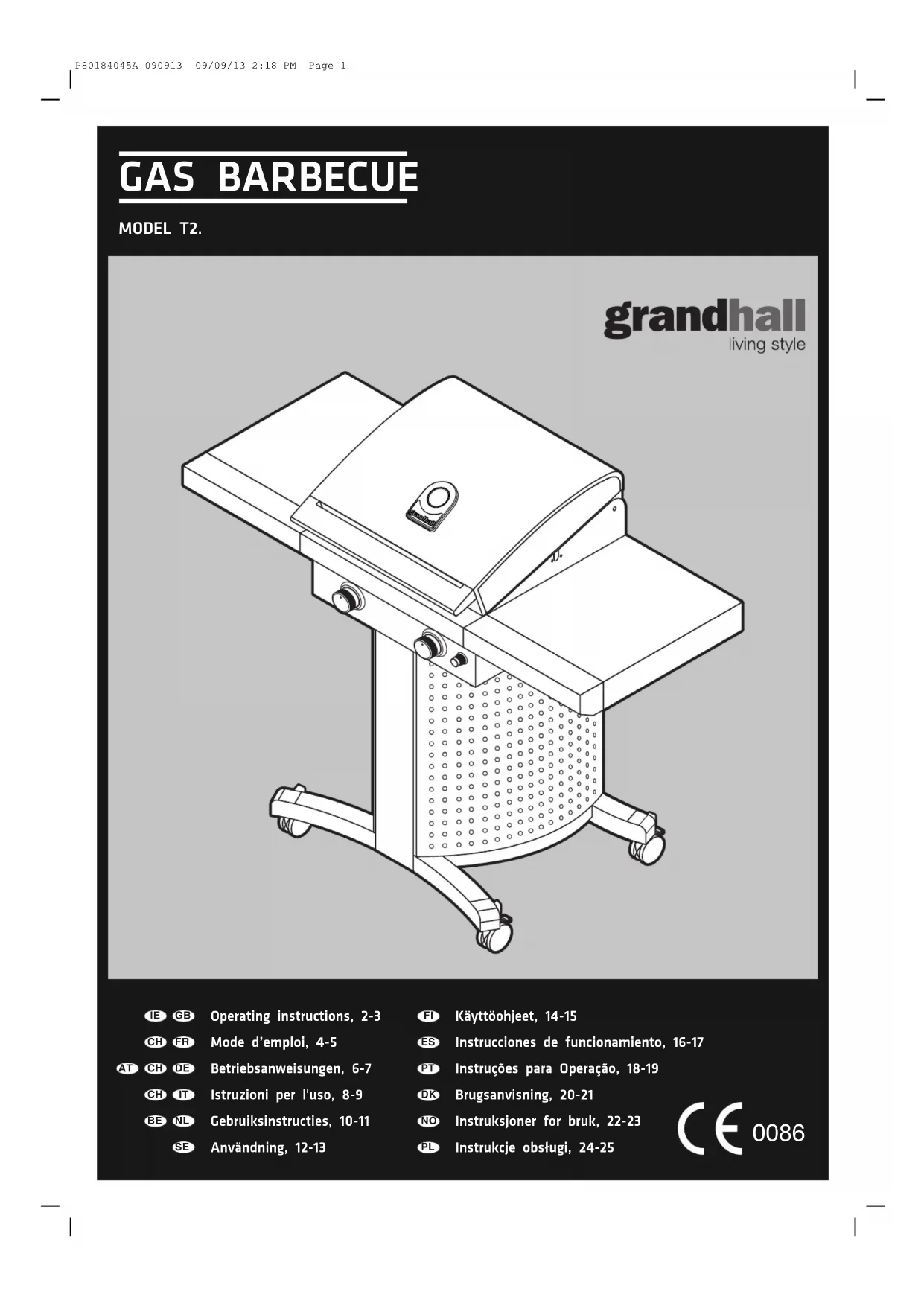

MODE D'EMPLOI T2 GRANDHALL
L'ensemble détendeur et tuyau:
- Doit convenir au gaz de petrole liquefied (GPL).
- Doit résister aux pressions indiquées ci-dessus
- Ne doit pas dépasser 1,0 mètre de longueur.
- Àprouv avoir raccordé l'ensemble, ouvre le gaz et vérifie qu'il n'y a pas de fuites. Voir « Détection de fuites de gaz ». Procedez à cette verification dans un millieu sans flamme.
RENSEIGNEMENTS GENERAUX
EMPLACEMENT DE VOTRE BARBECUE
N'utilisz pas ce barbecue dans des garages, verandas, passages couverts, remises ou autres etroits fermes.
N't utilisez pas ce barbecue dans les autocaravanes.
- Ne génez pas la circulation de l'air de combustion et de ventilation autour du barbecue.
DETECTION DE FUITES DE GAZ
REMARQUE: Ne cherchez jamais de fuiites à l'aide d'une flamme nue. S'il y a une odeur de gaz, coupez à la source.
Avant le premier emploi, et au début de chaque nouvelle saison (ou lorsque la bonborne a été remplaced), il faut imperativement vérifier qu'il n'y pas de fuiètes de gaz.
A1. Préparez une solution savonneuse composée d'une partie de détergent liquide et d'une partie d'eau.
2. Mettre le(s) bouton(s) de commande du (des) brûleur(s) sur 'OFF', puis ouvrez le gaz à la source.
3. Appliquez la solution savonneuse à tous les raccords de gaz. La solution savonneuse fera des bulles si les raccords ne sont pas tout à etanches. Serrez les raccords ou faites les réparations nécessaires.
4. Si la fuite de gaz n'est pas réparable, fermez le gaz à la source, débranché le tuyau et contactez sans tarder votre concessionnaire ou le magasin qui vous a foumi le barbecue.
RACCORDS DE GAZ
Utilisez un régulateur de pression et un tuyau conformes aux normes en vigueur dans votre
SECURITE DE LA BONBONNE DE GAZ
- N'entreposez jamais la bonbonne de gaz à l'intérieur.
- Maintenez la bonbonne de gaz à la verticale.
- Fermez le robinet de la bonbonne lorsque le barbecue n'est pas utilisé.
- N'exposez pas la bonbonne de gaz à une chaleur excessive.
- Remplacer la bouteille de gaz loin de toute source d'inflammation.
ENTRETIEN
RETOUR DE FLAMME
- Coupe le gaz à sa source et mettez les et commandes des brûleurs sur 'OFF'. Attende que en le barbecue refroidisse, puis nettoyez les rampes à gaz et les orifices de combustion.
NETTOYAGE DES PLAQUES A GRILLER
Laissez refroidir avant de laver dans de l'eau savonnexe chaude. Utilise une lavette, une brosse à legumes ou de la paillie de fer.
NETTOYAGE DU PARE-FLAMMES
Lavez régulierement dans de l'eau savonneuse chaude.
Au besoin, utilisez unerosse metallaire pour les enlever les résidues de cuisson incrustés.
Séchez-le à fond avant de le réinstaller dans le non corps du barbecue.
NETTOYAGE DE LA LÉCHEFRITE
Laissez le contenu se refroidir avant de vider et de laver la léchefrine avec du dénergent liquide.
NETTOYAGE ANNUEL DU BARBECUE
Votre barbecue sera toujours pret à l'emploi si vous brûlez les résidues deGRAISE sur la plaque à griller après chaque utilisation. Une fois par an, nettoyez l'ensemble du barbecue à fond.
INTÉRIEUR :
- Mettez les commandes des brûleurs en position 'OFF' et débranchez l'alimentation en gaz.
at Detachez l'ensemble tuyau/detendeur du barbecue.
- Enlevez et nettoyez les plats de cuisson, pare-flamme et brûleurs.
Recovouvrez les orifices des valves à gaz de 12 papier-aluminium.
Brossez l'intérieur et la partie inférieure du corps du barbecue à l'aide d'une brosse metallique dure. Lavez avec de l'eau chaude, légarement savonneuse. Rincez à fond et laissez secher.
- Enlever le papier-aluminium et vérifie qu'il n'a n. pas d'obstruction.
- Verifiez l'électrode de la bougie et, au besoin, ajustez-la.
- Remettez en place les brûleurs et ajustez la boite collectrice d'électrodes d'allumage.
- Remettez en place les autres éléments.
Rebranche le gaz et faites un essai.
Pour maintainir vosre barbecue en bon et deur fonctionnement et assurer sa longevite, il convient d'en prendre soin et de l'entrenier convenablement.
INDICATIONS DE SECURITE
N'utilsez jamais ce barbecue sans détendeur. Le gaz que vous choisisrez déterminera le typ détendeur nécessaire, que vous pourrez vous procurer auprès de votre concessionaire de
For:O O NNLSEH HU Butane-30 millibars Propane-30 millibars
For FRBSE
O E H P C:
Butane-28 millibars 13+ (28-30/37)
Propane-37 millibars
For DEAT Butane-50 millibars Propane-50 millibars
BUTANE OU PROPANE?
Il existe deux types différents de gaz qui peuvent etre utilisés pour alimenter votre barbecue. Il faut impératif utiliser le détendeur correspondant au type de gaz que vous achetez.
Nous recommandons les bonbonnes des tailles suivantes: >6kg < 10kg
LES ARAIGNÉES ET LES INSECTES TISSENT
PARFOIS LEURS TOILES OU FONT LEURS NIDS
DANS LES RAMPES À GAZ. CES OBSTRUCTIONS
DE LA CIRCULATION DU GAZ SONT UNE CAUSE
POSSIBLE D'INCENDIE,
CETTE CONDITION, DENOMMée 'RETOUR DE
FLAMME', EST SUSCEPTIBLE 'ENDOMMAGER
SEVEREMENT LE BARBECUE ET DE CREER UN
MILIEU D'UTILISATION DANGEREUX.
IL EST CONSEILLE D'INSPECTER ET DE
NETTOYER REGULIERÉMENT LES RAMPES À
GAZ.
FONCTIONNEMENT DES BRULEURS ET INSPECTION DU SYSTEME D'ALLUMAGE
- Les boutons de commande (A) des brûleurs en position 'OFF', ouvre le robinet de gaz.
Lors de l'assemblage initiaI, les conduites de gaz et les bruleurs (E) sont pleins d'air. Les conduites doivent se remplir de gaz. Plusieurs essais seront peut-etre nécessaires avant que le gaz ne s'allume.
- Appuyez sur le bouton d'allumage (B) et vérifie qu'il y a formation d'étinçelles au niveau des collecteurs de gaz (C) en acier inoxydable.
- S'il n'y a pas formation d'etincelles, vérifie que cable d'allumage est convenablement raccordé à la bougie d'allumage (en-dessous de l'avant du barbecue).
- La formation d'étincelles établie ou rétablie, mettez les commandes (A) sur 'HI' en appuyant en même temps sur le bouton d'allumage (B). REMARQUE: Lors de chaque verification, assurez-vous que les autres commandes de brûleur sont en position 'OFF'.
Si les brûleurs ne s'allument pas, fermez le gaz la source et vérifie qu'il n'y a pas d'obstruction
PREMIER EMPLOI / EMPLOI APRES UNE LONGUE PÉRIODE DE NON-UTILISATION
Avant le premier employ et au début de chaque saison de barbecue:
- Lisez attentivement les instructions concernant la sécurité, l'allumnage et l'utilisation du barbecue.
- Verifiez que les orifices des valves à gaz, les rampes à gaz et les orifices de combustion des brûleurs ne sont pas bouchés.
- Verifiez que la rampe à gaz est correctement positionné au-dessus de l'orifice de la valve.
- Verifiez que la bonbonne est pleine.
Au moyen d'une solution d'eau savonneuse, verifiez qu'il n'y a pas de fuite de gaz.
- Mettez les boutons de commande des brûleurs sur 'OFF' et ouvrez le robinet de gaz.
MODE D'EMPLOI DU BRULEUR PRINCIPAL
REMARQUE: Verifiez soigneusement l'etanchete de tous les raccords avec de I'eau savonneuse avant d'allumer le barbecue.
Le couvercle doit être ouvert avant d'allumer.
12 Mettez les commandes de brûleur sur 'OFF' et ouvrez la valve à gaz.
- Appuyez sur la commande du brûleur voulu et tourné-la pour la mesure sur 'H' ; appuyez en même temps sur le bouton d'allumage électronique.
REMARQUE: Si le brûleur ne s'allume pas, étéignez en mettant la commande sur 'OFF'; leattendez 5 minutes avant de d'essayer de nouveau.
- Répetez la procédure d'allumage pour les autres brûleurs.
- Si vous ne parvenez pas à allumer le barbecue. Consultez : Si le barbecue ne fonctionne pas comme il faut.
METHODE DE 'RODAGE'
Avant de vous servir de votre barbecue pour la première fois, brûlez les huiès résiduelles et lessmataires étrangères presents sur vosgril/plaque/plat.
- Avec le couvercle / la hote complètement ouvert(e), faites fonctionner les brûleurs sur 'HI' pendant environ 10 à 15 minutes.
- Essayez avec un chiffon gras pour enlever les résidus. Laissez refroidir, puis lavez à l'eau savonneuse avec une brosse de menage. Essuyez avec un torchon.
CUISSON AVEC LA HOTTE BAISSE
IMPORTANT: Ne mettez jamais tous les brûleurs sur 'Hi' lorsque vous cuisine avec la hotte baissee.
Utilisez les brûleurs seulement de la manière indiquée dans l'illustration lors que vous cuisine avec la hotte bai
- Placez le pare-flamme et la plaque à griller ou la casserole au-dessus des brûleurs centraux.
- Placez la lechefrine sur le pare-flamme pour recueillir les jus de viande qui serviront a faire la sauce.
- Fermez la hotte et mettez les bruleurs sur 'LO'.
- Verifiez régulierement la cuisson.
OFF
LO
SI LE BARBECUE NE FONCTIONNE PAS COMME IL FAUT
- Ne fumez pas!
- Couper le gaz à la source, mettez les commandes des brûleurs sur 'OFF'.
- Attendez cinq minutes avant d'essayer de nouveau.
- Verifiez l'alimentation en gaz et les raccords.
- Répétez la procédure d'allumage et, si le barbecue ne fonctionné toujours pas comme il faut, COUPEZ LE GAZ À LA SOURCE, METTEZ LES COMMANDES DES BRULEURS SUR 'OFF', attendè que le barbecue refroidisse et précédez aux vérifications suivantes :
a) Mauvais alignment d'une (ou de plusieurs) rampe(s) à gaz et au-dessus d'un (ou de plusieurs) orifices(s).
ACTION CORRECTIVE: Repositionnez la rampe à gaz pour l'asseoir correctement au-dessus de l'orifice.
b) Obstruction de la conduite de gaz ACTION CORRECTIVE: Enlevez le tuyau du barbecue. Ouvrez le robinet de gaz pendant une seconde pour degager toute obstruction de la conduite. Coupelezgaz à la source et raccordez le tuyau au barbecue.
c) Orifice bouche
ACTION CORRECTIVE: Enlevez les articles laches à l'intérieur du corps du barbecue. Enlevez les brûleurs en retirant la goupille fende en-dessous du « pied » du brûleur à l'aide d'un tourmeis ou d'une pince à becs fins. Soulevez chaque brûleur pour le dégager de l'orifice de la valve à gaz et enlevez toute obstruction au moyen d'un fil de faible diamètre. Réinstalléz les brûleurs au-dessus des orifices et positionné chaque « pied » de brûleur dans l'étier prévu dans la partie inférieure du corps du barbecue. Remettez les goupilles fendues. Remettez en place les éléments de cuisson.
d) Mauvais alignment de l'allumeur sur le bruleur ACTION CORRECTIVE: La pointe de I'electrode doit etre tournée vers le boitier du collecteur. L'ecartement entre I'electrode de la bougie et la pointe du boitier du collecteur doit etre compris entre 3 et 5 mm. Ajustez au besoin en pliant I'electrode avec precaution.
S'il est nécessaire de réallumer pendant que le barbecue est encore chaud, il faut attendre au moins cinq minutes avant de procéder à l'allumage. (Ceci permêt au gaz accumulé de se dissiper).
Si, malgré toutes les verifications et actions correctives, le barbecue ne fonctionne toujours pas comme il faut, contactez le magasin qui vous a vendu le barbecue ou le réparateur d'appareils à gaz.
GEFAHRENHINWEISE
IE GB NOTE: This information is a guide only. Items included in your BBQ specification may differ depending on region or specific dealer specification.
CH FR NOTE: Ces renseignements sont donnés à titre indicatif. Il est possible que les articles inclus dans les specifications de votre barbecue différent selon la région ou les caractéristiques stipulées par le concessionnaire.
Toutes les caractéristiques sont susceptibles d'être modifiées sans préavis.
