Caractéristiques	Détails
Type de produit	Sonnette de porte sans fil
Fréquence de fonctionnement	433 MHz
Portée maximale	Jusqu'à 100 mètres en champ libre
Alimentation	Pile 12V (incluse)
Nombre de mélodies	36 sonneries différentes
Volume réglable	Oui, plusieurs niveaux de volume
Installation	Facile à installer, sans câblage nécessaire
Utilisation intérieure/extérieure	Utilisation intérieure recommandée, résistant aux intempéries
Maintenance	Vérifier régulièrement l'état de la pile
Sécurité	Signal crypté pour éviter les interférences
Garantie	2 ans
Accessoires inclus	Fixations murales et pile

FOIRE AUX QUESTIONS - 54730 CHACON

Comment installer la sonnette de porte CHACON 54730 ?

Pour installer la sonnette, suivez les étapes suivantes : 1. Choisissez un emplacement près de votre porte d'entrée. 2. Fixez le support mural à l'aide des vis fournies. 3. Branchez la sonnette à l'alimentation électrique. 4. Assurez-vous que la sonnette est correctement fixée au support.

La sonnette ne fonctionne pas, que faire ?

Vérifiez d'abord que la sonnette est bien alimentée. Assurez-vous que les fils sont correctement connectés et qu'il n'y a pas de court-circuit. Si tout semble en ordre, essayez de réinitialiser l'appareil en le débranchant puis en le rebranchant.

Comment régler le volume de la sonnette ?

Pour régler le volume, localisez le bouton de volume sur le récepteur de la sonnette. Appuyez dessus pour augmenter ou diminuer le volume selon vos préférences.

Puis-je changer la mélodie de la sonnette ?

Oui, vous pouvez changer la mélodie. Appuyez sur le bouton de sélection des mélodies sur le récepteur pour parcourir les différentes options disponibles.

La sonnette est-elle étanche ?

La sonnette CHACON 54730 est conçue pour résister aux intempéries, mais il est conseillé de l'installer dans un endroit protégé pour garantir une durabilité optimale.

Que faire si la portée de la sonnette est insuffisante ?

Si la portée est insuffisante, assurez-vous qu'il n'y a pas d'obstacles physiques (comme des murs épais) entre le bouton et le récepteur. Vous pouvez également essayer de déplacer le récepteur vers un endroit plus central de votre maison.

Comment remplacer les piles de la sonnette ?

Pour remplacer les piles, retirez le couvercle du compartiment à piles sur le bouton de la sonnette. Remplacez les piles usées par des piles neuves du même type, puis refermez le couvercle.

Où puis-je trouver des pièces de rechange pour la sonnette ?

Vous pouvez trouver des pièces de rechange sur le site du fabricant ou auprès des revendeurs agréés. Consultez également les plateformes de vente en ligne pour les accessoires compatibles.

MODE D'EMPLOI 54730 CHACON

Enregistrer la garantie

Pour enregistrer votre garantie, remplissez le formulaire en ligne sur www.getDiO.com/warranty

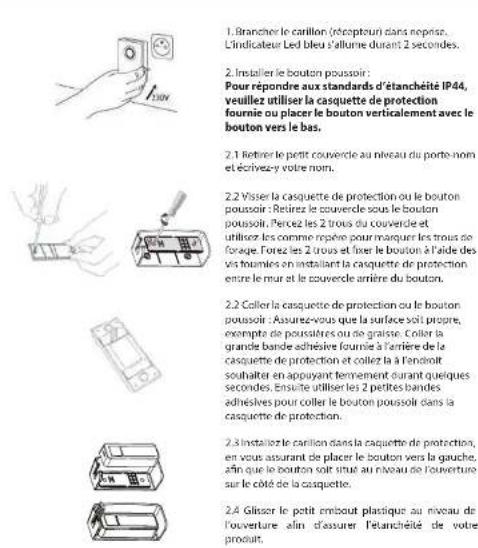

1. Installer le carillon


1. Brancher le carillon (récepteur) dans reprise. L'indicateur Led bleu s'allume durant 2 secondes. 2. Installer le bouton poussoir: Pour répondre aux standards d'étanchéite IP44, veuillez utiliser la casquette de protection fournie ou placer le bouton verticalement avec le bouton vers le bas. 2.1 Retirer le petit couverde au niveau du porte-nom et écrivez-y votre nom. 2.2 Visser la casquette de protection ou le bouton poussoir : Retirez le couverde sous le bouton poussoir, Percez les 2 trous du couverde et utiliser les comme repère pour masquer les trous de forage. Forcez les 2 trous et fixer le bouton à l'aide des vis trumies en installant la casquette de protection entre le mur et le couverde amirée du bouton. 2.2 Colier la casquette de protection ou le bouton poussoir : Assurez-vous que la surface soit propre, exempte de poussières ou de graiste. Colier la grande bande adhésive fournie à l'arrière de la cassette de protection et collez la à l'ennoit souhaiter en appuyant fermement durant quelques secondes. Ensuite utiliser les 2 petites bandes adhésives pour coller le bouton poussoir dans la casquette de protection. 2.3 Installer le carillon dans la casquette de protection, en vous assurant de placer le bouton vers la gauche, afin que le bouton soit situé au niveau de l'ouverture sur le côté de la casquette. 2.4 Glisser le petit embout plastique au niveau de l'ouverture afin d'assurer l'étanchéité de votre produit.

Changer la pile de votre bouton poussoir

1. Retirer le petit embout plastique au niveau de la casquette de protection.
2. À faide d'un petit tournevis plat, pousser sur la petite encoche située sur le côté droit du bouton poussoir et déplacer le bouton vers l'avant.
3. Remplacer la pile usagée par une nouvelle pile de type 3V CR2032.

Attention : Danger d'explosion si la pile n'est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent.

2. Associer le carillon avec une commande DiO 1.0

Ce produit est compatible avec l'ensemble des commandes DiO 1.0 : bouton poussoir, télécommande, interrupteurs, détecteurs sans fil et la centrale domotique DiO pour un contrôle via votre smartphone.

Grâce à la centrale DiO, vous pouvez combûler votre maison où que vous soyez via votre smartphone et également rendre compatible votre récepteur DiO 1.0 avec les commandes DiO 2.0. Plus d'informations sur www.getDiO.com.

2.1 Associer le module avec un bouton poussoir DiO 1.0

1. Choisissez la sonnerie et le volume en appuyant sur les 2 boutons situés à droite du carillon (voir image 1).

2. Approcher le bouton paussoir (ou autre émetteur DiO 1.0) du carillon et appayer sur le bouton d'apprentissage du récepteur (bouton LEARN), la Led commence à clignoter l'entement.

3. Encéans les 15 secondes, appuyer sur le boulon poussoir, le carillon bip deux fois pour confirmer que les 2 produits sont liés et la Lsd s'étraint.

Attention : Si vous n'appuyez pas sur le bouton poussoir (ou activer le détecteur) dans les 15 secondes, le carillon sortira du mode apprentissage ; vous devez recommencer la procédure. Vous pouvez relier jusqu'à 4 émetteurs au carillon (bouton poussoir, détecteur de mouvement ou d'ouverture DID 1.0) avec une sonnerie propre A chacun. Vous avez le choix entre 5 sonneries et 4 volumes.

Lorsque les 4 mémoires du carillon sont pleines, vous entendre 4 bips lorsque vous essayerez d'ajouter un 5° émetteur, vous devrez alors effacer un émetteur pour pouvoir l'ajouter.

2.2 Associer le carillon à la centrale DIO

Associez votre canillon et bouton poussoir à votre centrale domatique DiQ, pour être averti et commander vos appareils avec votre téléphone et créer vos scenarios, par exemple pour être averti sur votre smartphone lorsque quelqu'un sonno à votre porte. Referez vous au manuel de votre central pour l'ajout du module.

3. Effacer une commande DiO 1.0

Si vous souhaitez offacer un émetteur du carillon :
1. Appuyer une fois sur le bouton d'apprentissage du carillon, la Led commence à clignoter l'entement.
2. Dans les 15 secondes, appuyer sur le bouton poussoir à effacer (ou bouton 1° de voire commandel), le carillon bip 2 fois pour confirmer que le lien est effacé et la Led ou carillon arrête de clignoter.

4. Réinitialiser (reset)

Pour offacer tous les émetteurs enregistrés sur le carillon :
1. Appuyer sur le bouton d'apprentissage du carillon durant 6 secondes jusqu'à entendre un

2ème bip, la Led commence à clignoter continuellement.

1. Relâcher et appuyer une nouvelle fois sur le bouton, le carillon bip deux fois et la Led s'éteint.

5. Utilisation

Lorsque vous appuyez sur le bouton poussoir, le carillon (récepteur) reçoit le signal, la sonnerie retentit et la Led bleu clignote rapidement durant 15 secondes.

Lorsque la première sonnerie retentit, si le carillon reçait le signal d'un second émetteur, la Led continuera à clignoter tandis que la sonnerie changera (si une sonnerie différente a été sélectionnée pour le 2e émetteur).

Pour adapter le volume ou mettre le carillon en « muet », appuyer sur le bouton volume. Lorsque le carillon est en mode « muet », seule la Led bleu flashera durant 15 secondes lors d'un appui sur le bouton.

Si vous souhaitez changer la sonnerie d'un émetteur, vous devez l'effacer et l'associer à nouveau au carillon en présélectionnant la mélodie désirée.

6. Résolution de problèmes

Le carillon ne sonne pas lors d'un appui sur le bouton poussoir ou que le détecteur est activé : - vérifiez le volume de votre carillon.

Vérifiez que votre carillon est bien connecté au courant électrique.

- Verifiez la polarité et/ou l'épuisement de(s) pile(s) de votre bouton poussoir.

Nafourz vous que votre Beuton est assale à votre camillan.

- Assurez-vous que la mémoire de votre carillon n'est pas pleine (voir paragraphe 2 et 3). Important : Une distance minimale d'1-2m est requise entre deux récepteurs DiO (carillon, modulo, prise et/ou ampoule). La portée entre le carillon et le bouton pouvoir DiO peut être diminuée par l'épaisseur des murs, ou un environnement sans fil existant.

Attention : No pas utiliser dans un endroit humide.

7. Caractéristiques techniques

• Protacole : DiO 1.0
• Fréquence : 433,92 MHz
  • Distance de transmission : 50 m (en champs libre)
  Canillon :
• Alimentation: 220 - 240 V \~ 50Hz
  • Max. 4 emetteurs associés au carillon
• 5 melodies e FIND + 2 mN
  • Température de fonctionnement : 0 à 40°C
• Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide.
• Dimensions: 100 x 60 x 27 mm

8. Compléter votre installation

Complérez votre installation avec les solutions DiO pour contrôler votre chauffage, votre éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec la vidéo-surveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les solutions DiO connected home sur www.getDiO.com.

Recycle

Le jeune convient de la récheur le il de volume 16 est d'ouvrés à l'arreuse rémetra surche :

www.csco.com

②

Hotline

www.getDiO.com

BE + 32 900 51 100

FR + 33157 32 49 12 (Br. zerm. n polka nollarske)

ES + 34 91 481 63 97

PT + 351 321 450 250

IT [phone]

11 489 568 56 71 569 (A) P#2040 A W#K#J#203-3

V1.01B1121

De solactique leont en de l'ouvrable boerking in to senden op net volpense interdetief.

→ 50:40:

new book

Hotline

www.getDIO.com

BE + 32 900 51 100 Tullcat / Nc Liakai 2456/mm

FR + 33157 32 48 12 (Br x perm. n palton paltonale)

ES + 34 91 481 63 97

PT + 351 221 450 250

IT 139 353 36 71 965 (Algezna dluna telerola rupcula)

V1.01B1121

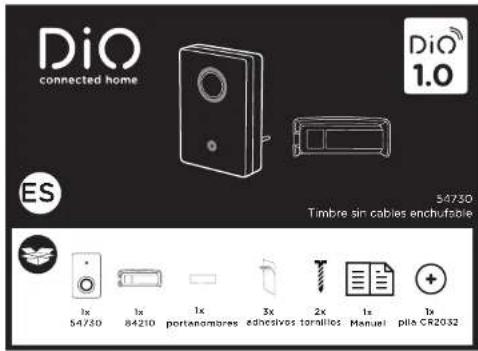

DiO connected home DiO 1.0 ES 54730 Timbre sin cables enchufable 1x 54730 1x 84210 portenomores 3x edincivos torailles 2x Manuel 1x pila CR2032
