Type de produit	Caméra de surveillance couleur
Marque	Monacor
Modèle	TVCCD252SET
Résolution	520 lignes
Capteur d'image	CCD 8,5 mm (1/3")
Objectif	1:1,6–2,4 / 4–9 mm (focale variable)
Portée LED infrarouge	15 m
Luminosité minimale	0,2 lx (mode couleur)
Rapport signal/bruit	> 48 dB
Sortie vidéo	1 Vcc / 75 Ω
Alimentation	12 V =, 320 mA
Indice de protection	IP 66
Température de fonctionnement	-10 °C à +50 °C
Dimensions	Ø 145 mm × 90 mm
Poids	1100 g
Fonctions principales	AGC, compensation contre-jour, compensation automatique du blanc, obturation électronique automatique, 21 LEDs IR, commutation jour/nuit, orientation 3 axes
Réglages	Zoom, mise au point, orientation (inclinaison, rotation)
Montage	Mural ou plafond, avec 3 trous de fixation
Câble vidéo	Câble coaxial 75 Ω avec fiche BNC
Entretien	Nettoyer avec un chiffon doux, sans détergents abrasifs ni produits chimiques
Sécurité	Ne pas regarder directement les LEDs IR allumées ; respecter la polarité de l'alimentation ; protéger les connexions en extérieur
Réparabilité	Réparation par personne habilitée recommandée sous peine d'invalidation de la garantie

FOIRE AUX QUESTIONS - TVCCD252SET Monacor

Comment installer la caméra TVCCD252SET ?

Avant l'installation, effectuez un test de fonctionnement. Percez trois trous pour fixer le socle. Le câble peut passer par le mur/plafond ou par le passage latéral. Retirez la feuille protectrice du dôme seulement après tous les réglages pour éviter rayures et salissures.

Quel câble utiliser pour relier la caméra au moniteur ?

Utilisez un câble coaxial 75 Ω avec une fiche BNC. Pour des longueurs supérieures à 100 m, insérez un amplificateur vidéo pour compenser les pertes de niveau.

Comment régler le zoom et la mise au point ?

Desserrez le levier de réglage correspondant, puis tournez l'anneau de zoom (8) pour la découpe d'image et l'anneau de distance (9) pour la netteté. Refermez le levier après réglage.

Comment orienter la caméra ?

Desserrez les deux vis latérales (7) pour incliner la caméra et la vis avant moletée (6) pour la rotation. Le support peut également tourner sur le socle. Veillez à ne pas coincer les câbles.

Quelle est la portée des LEDs infrarouges ?

Les 21 LEDs infrarouges éclairent jusqu'à 15 m en conditions de faible luminosité. La caméra commute alors en mode noir et blanc.

Comment nettoyer la caméra ?

Nettoyez le boîtier et le dôme avec un chiffon doux et sec. N'utilisez pas de détergents abrasifs ou de produits chimiques qui pourraient endommager la surface.

Quelles précautions de sécurité faut-il respecter ?

Ne regardez pas directement les LEDs IR allumées à proximité. Respectez la polarité de l'alimentation (contact médian = +). En extérieur, protégez les connexions des intempéries. Température de fonctionnement : -10 °C à +50 °C.

Que faire si l'image est floue ?

Vérifiez le réglage de la mise au point via l'anneau de distance (9). Assurez-vous que le dôme est propre et qu'aucune salissure n'altère l'image. Ajustez également le zoom si nécessaire.

La caméra est-elle adaptée pour une utilisation en extérieur ?

Oui, grâce à son indice de protection IP 66, elle résiste aux intempéries. Cependant, les connexions (fiche BNC et alimentation) ne sont pas protégées : placez-les dans un boîtier étanche.

Quelle alimentation faut-il utiliser ?

Utilisez une alimentation stabilisée 12 V continue avec une capacité d'au moins 350 mA (modèle TVCCD252SET : 320 mA). La fiche basse tension doit être de type 5,5 / 2,1 mm (diamètre extérieur/intérieur), contact médian positif.

MODE D'EMPLOI TVCCD252SET Monacor

F B CH Caméra couleur

Veuillez lire la présente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Les caméras TVCCD-250SET (résolution 420 lignes) et TVCCD-252SET (résolution 520 lignes) sont spécialement conçues pour une utilisation dans des installations de vidéo surveillance (CCTV). Elles sont dotées d'un capteur d'image 8,5 mm (1/8") et d'un objectif à focale variable (4 – 9 mm). Le boîtier robuste en forme de dôme est protégé contre les intempéries (IP 66) et les actes de vandalisme. Ces caméras sont adaptées pour un montage mural grâce aux possibilités flexibles d'orientation de l'objectif (3 axes de mouvement).

Elles possèdent un réglage d'amplification (AGC), une compensation du contre jour, une compensation automatique du blanc et une obturation électronique automatique (shutter) pour le réglage d'exposition. En cas de pénombre, les 21 LEDs infrarouges éclairent la zone de surveillance jusqu'à 15 m, la caméra commute en mode noir et blanc.

2 Conseils importants d'utilisation

La caméra répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €€

ATTENTION Lors de l'installation de la caméra, ne regardez pas directement les LEDs IR (10) allumées à proximité. La lumière infrarouge peut irriter les yeux. Le rayonnement infrarouge est, cependant, bien de dessous du seuil d'émission et est sans risque selon la norme EN 62471.

• Protégez la caméra des températures extrêmes (plage de température de fonctionnement autorisée : -10 °C à +50 °C).
• Pour le nettoyage, n'utilisez pas de détergents abrasifs ou produits chimiques.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si la caméra est utilisée dans un but autre que celui pour lequel elle a été conçue, si elle n'est pas correctement installée ou n'est pas réparée par une personne habilitée, de même, la garantie deviendrait caduque.

Lorsque la caméra est définitivement retirée du service, vous devez la déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.

3 Installation

IMPORTANT ! Ne retirez la feuille de protection du dôme qu'une fois toutes les manipulations effectuées. Des salissures, rayures peuvent engendrer des réfléchissements sur le dôme lorsque les LEDs infrarouges sont allumées.

1) Desserrez les quatre vis sur le dôme (11) avec la clé livrée et retirez le dôme du socle (4).
2) Afin de déterminer le meilleur emplacement de montage, il convient d'effectuer un test de fonctionnement. Pour ce faire, faites fonctionner la caméra temporairement (vê chapitre 4).
3) Percez trois trous à l'emplacement de montage pour le montage du socle. Montez le socle (4) avec les accessoires de montage adaptés. Si le câble ne passe pas par le mur ou le plafond, il peut, à la place, être positionné via le passage de câble, sur le côté du socle. Pour ce faire, retirez la vis (5) du passage de câble. Protégez le passage de câble contre toute pénétration d'humidité.
4) Une fois les réglages effectués, placez le dôme sur le socle et fixez avec les quatre vis. Assurez-vous que la caméra puisse voir à travers la découpe dans le cache du dôme.

4 Branchement et orientation de la caméra

1) Reliez la fiche BNC (2) à l'entrée vidéo d'un moniteur via un câble coaxial 75 Ω. Veillez au branchement correct 75 Ω sur le moniteur ou dans le cas d'un branchement en série sur le dernier moniteur. Pour une lon-

gueur de câble supérieure à 100 m, il est recommandé d'insérer un amplificateur vidéo entre la caméra et le long câble pour compenser les pertes de niveau générées par le câble.

2) Reliez une alimentation stabilisée 12 V avec une charge continue de 350 mA au moins à la fiche (1). Une fiche basse tension 5,5 / 2,1 mm (diamètre extérieur intérieur) est nécessaire. Veillez à respecter la polarité (contact médian = +).

Les branchements (1, 2) et le répartiteur de câble (3) ne sont pas protégés contre les intempéries. Dans le cas d'une installation en extérieur, il faut les protéger en conséquence.

3) Allumez le moniteur relié, orientez la caméra vers la zone de surveillance en réglant le support de manière optimale. Pour ce faire, desserrez les deux vis latérales (7) pour incliner la caméra et la vis avant moletée (6) pour tourner la caméra sur le support. Le support peut en plus être tourné sur le socle. Veillez toujours à ce que les connexions de câble ne soient pas coincées ou étirées. Revissez les vis une fois la caméra orientée à votre convenance.
4) Avec l'anneau de réglage du zoom (8), réglez la découpe de l'image et avec l'anneau de réglage de distance (9) réglez la netteté de l'image. Le levier de réglage correspondant est simultanément une vis de fixation et doit au préalable être desserré puis revissé une fois le réglage effectué.

5 Caractéristiques techniques

Capteur d'image : ..... puce CCD 8,5 mm (1/3")

Système : PAL / CCIR

Nombre de points

TVCCD-250SET : . . . . . . hor. 500 x vert. 582

TVCCD-252SET : . . . . . . hor. 752 × vert. 582

Résolution

TVCCD-250SET : ..... 420 lignes

TVCCD-252SET : ..... 520 lignes

Objectif : 1:1,6-2,4/4-9 mm

Portée LED : 15 m

Luminosité minimale : ..... 0,2 lx (mode couleur)

Rapport signal sur bruit : ... > 48 dB

Sortie vidéo : ..... 1 Vcc/ 75 Ω

Alimentation

TVCCD-250SET: 12 V =350 mA

TVCCD-252SET:....12 V=320 mA

Type protection : IP 66

Température fonc. : ..... -10 °C à +50 °C

Dimensions : .... 0 145 mm × 90 mm

Poids: 1100 g

Tout droit de modification réservé.

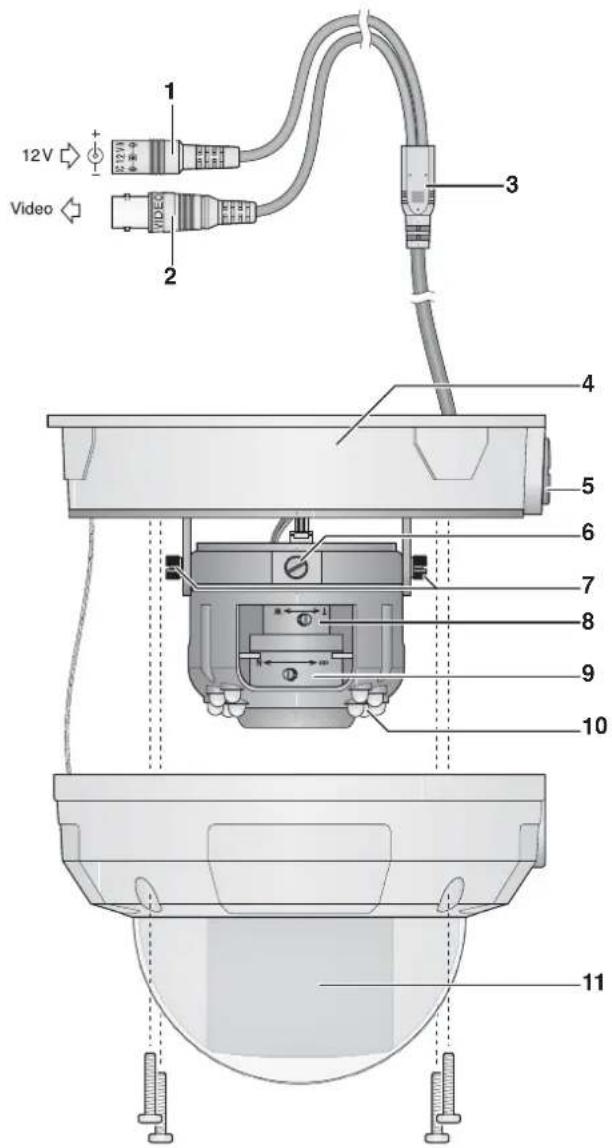

12V Video 1 2 3 4 5 6 7 8 9 10 11
