Marque	Monacor
Modèle	TVCCD250SET
Type de produit	Caméra de surveillance couleur en dôme
Capteur d'image	CCD 8,5 mm (1/3")
Résolution	420 lignes (PAL/CCIR, 500×582 pixels)
Objectif	Focale variable 4-9 mm, ouverture 1:1,6-2,4
Éclairage infrarouge	21 LEDs, portée 15 m
Luminosité minimale	0,2 lx (mode couleur)
Sortie vidéo	1 Vcc / 75 Ω (BNC)
Alimentation	12 V continu, 350 mA, fiche 5,5/2,1 mm (centre +)
Indice de protection	IP66 (boîtier)
Température de fonctionnement	-10 °C à +50 °C
Dimensions	Diamètre 145 mm × 90 mm
Poids	1100 g
Fonctions principales	AGC, compensation de contre-jour, balance des blancs automatique, obturateur électronique, commutation jour/nuit
Montage	Mural, orientation 3 axes
Entretien et nettoyage	Nettoyer avec un chiffon doux, sans détergents abrasifs ni produits chimiques
Sécurité	Ne pas regarder directement les LEDs IR allumées ; protéger des températures extrêmes ; ne pas utiliser pour un autre usage
Pièces détachées et réparabilité	Aucune pièce détachée prévue ; contacter le fabricant pour toute réparation
Informations générales	Utilisation en vidéosurveillance intérieure/extérieure ; dôme résistant aux vandalismes

FOIRE AUX QUESTIONS - TVCCD250SET Monacor

Comment installer la caméra TVCCD250SET ?

Percez trois trous pour le socle, fixez-le avec les accessoires fournis, puis connectez les câbles (alimentation 12V et vidéo BNC). Orientez la caméra en desserrant les vis latérales et avant, puis revissez. Placez le dôme seulement après avoir effectué les réglages.

Quelle est la portée des LEDs infrarouges ?

Les 21 LEDs infrarouges éclairent jusqu'à 15 mètres en conditions de faible luminosité, permettant à la caméra de basculer en mode noir et blanc.

Comment régler la netteté de l'image ?

Utilisez l'anneau de réglage de distance (repère 9) pour la mise au point et l'anneau de zoom (repère 8) pour le cadrage. Desserrez d'abord le levier de fixation, effectuez le réglage, puis revissez.

Quel type d'alimentation est nécessaire ?

Une alimentation stabilisée 12 V continu avec une charge d'au moins 350 mA. La fiche doit être de type 5,5/2,1 mm (diamètre extérieur/intérieur) avec le contact central positif (+).

Puis-je installer la caméra en extérieur ?

Oui, le boîtier est certifié IP66 (protégé contre les intempéries). Cependant, les connecteurs (BNC et alimentation) doivent être protégés de l'humidité, car ils ne sont pas étanches.

Comment nettoyer le dôme de la caméra ?

Utilisez un chiffon doux et sec. N'utilisez pas de détergents abrasifs ou de produits chimiques pour éviter d'endommager la surface du dôme.

Que faire si l'image est floue ou sombre ?

Vérifiez d'abord le réglage du zoom et de la mise au point. Assurez-vous que la feuille de protection du dôme a été retirée. Si l'image reste sombre, augmentez l'éclairage ou contrôlez l'alimentation.

La caméra peut-elle fonctionner avec un câble vidéo long ?

Oui, mais au-delà de 100 mètres, il est recommandé d'installer un amplificateur vidéo pour compenser les pertes de signal.

Quelle est la résolution maximale de la TVCCD250SET ?

Cette caméra offre une résolution de 420 lignes TV (500×582 pixels en PAL/CCIR). Le modèle TVCCD252SET monte à 520 lignes.

Comment éliminer la caméra en fin de vie ?

Ne la jetez pas dans les ordures ménagères. Déposez-la dans une usine de recyclage ou un point de collecte approprié pour contribuer à une élimination non polluante.

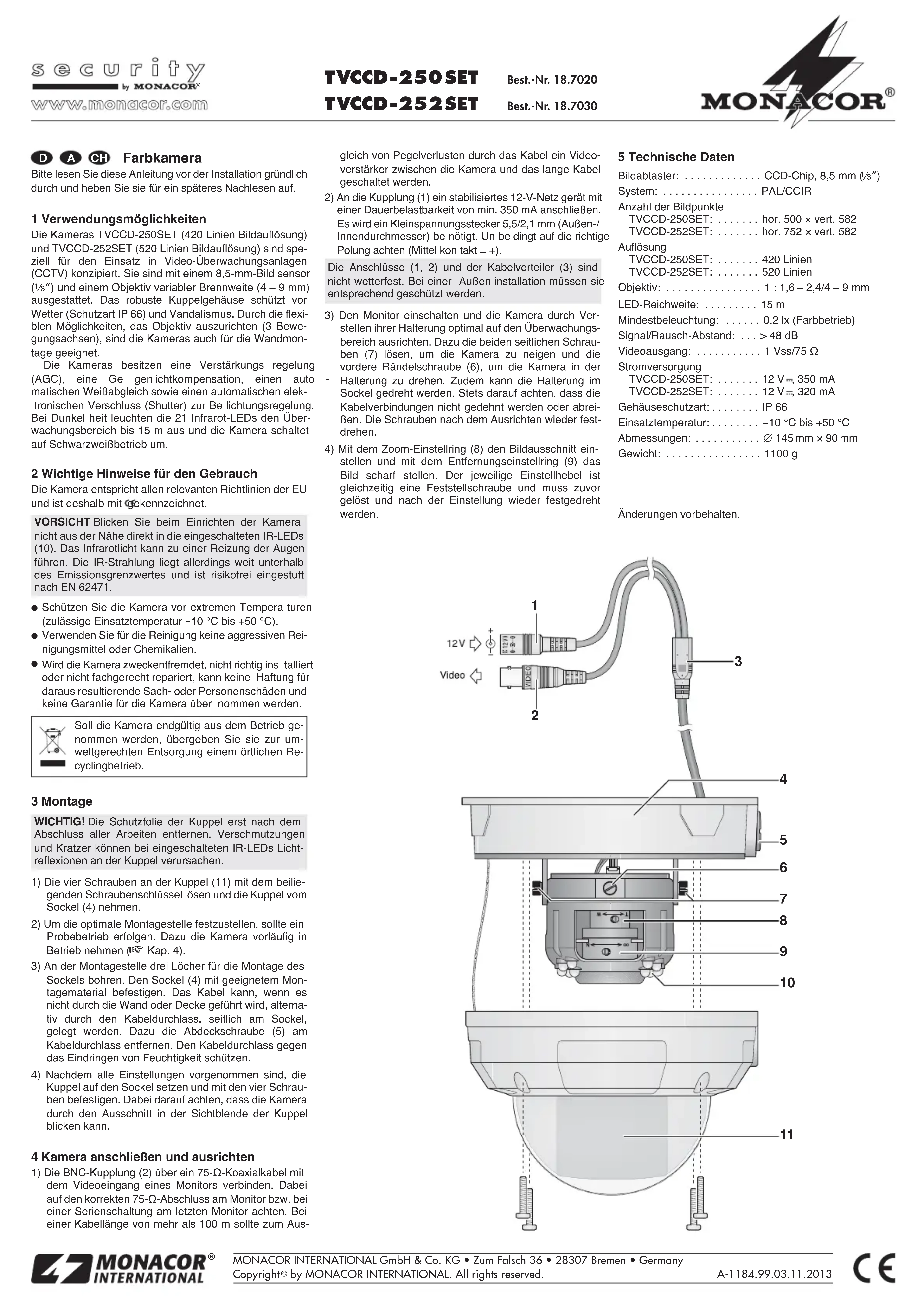

MODE D'EMPLOI TVCCD250SET Monacor

F B CH Caméra couleur

Veuillez lire la présente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Les caméras TVCCD-250SET (résolution 420 lignes) et TVCCD-252SET (résolution 520 lignes) sont spécialement conçues pour une utilisation dans des installations de vidéo surveillance (CCTV). Elles sont dotées d'un capteur d'image 8,5 mm (1/8") et d'un objectif à focale variable (4 – 9 mm). Le boîtier robuste en forme de dôme est protégé contre les intempéries (IP 66) et les actes de vandalisme. Ces caméras sont adaptées pour un montage mural grâce aux possibilités flexibles d'orientation de l'objectif (3 axes de mouvement).

Elles possèdent un réglage d'amplification (AGC), une compensation du contre jour, une compensation automatique du blanc et une obturation électronique automatique (shutter) pour le réglage d'exposition. En cas de pénombre, les 21 LEDs infrarouges éclairent la zone de surveillance jusqu'à 15 m, la caméra commute en mode noir et blanc.

2 Conseils importants d'utilisation

La caméra répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €€

ATTENTION Lors de l'installation de la caméra, ne regardez pas directement les LEDs IR (10) allumées à proximité. La lumière infrarouge peut irriter les yeux. Le rayonnement infrarouge est, cependant, bien de dessous du seuil d'émission et est sans risque selon la norme EN 62471.

• Protégez la caméra des températures extrêmes (plage de température de fonctionnement autorisée : -10 °C à +50 °C).
• Pour le nettoyage, n'utilisez pas de détergents abrasifs ou produits chimiques.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si la caméra est utilisée dans un but autre que celui pour lequel elle a été conçue, si elle n'est pas correctement installée ou n'est pas réparée par une personne habilitée, de même, la garantie deviendrait caduque.

Lorsque la caméra est définitivement retirée du service, vous devez la déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.

3 Installation

IMPORTANT ! Ne retirez la feuille de protection du dôme qu'une fois toutes les manipulations effectuées. Des salissures, rayures peuvent engendrer des réfléchissements sur le dôme lorsque les LEDs infrarouges sont allumées.

1) Desserrez les quatre vis sur le dôme (11) avec la clé livrée et retirez le dôme du socle (4).
2) Afin de déterminer le meilleur emplacement de montage, il convient d'effectuer un test de fonctionnement. Pour ce faire, faites fonctionner la caméra temporairement (vê chapitre 4).
3) Percez trois trous à l'emplacement de montage pour le montage du socle. Montez le socle (4) avec les accessoires de montage adaptés. Si le câble ne passe pas par le mur ou le plafond, il peut, à la place, être positionné via le passage de câble, sur le côté du socle. Pour ce faire, retirez la vis (5) du passage de câble. Protégez le passage de câble contre toute pénétration d'humidité.
4) Une fois les réglages effectués, placez le dôme sur le socle et fixez avec les quatre vis. Assurez-vous que la caméra puisse voir à travers la découpe dans le cache du dôme.

4 Branchement et orientation de la caméra

1) Reliez la fiche BNC (2) à l'entrée vidéo d'un moniteur via un câble coaxial 75 Ω. Veillez au branchement correct 75 Ω sur le moniteur ou dans le cas d'un branchement en série sur le dernier moniteur. Pour une lon-

gueur de câble supérieure à 100 m, il est recommandé d'insérer un amplificateur vidéo entre la caméra et le long câble pour compenser les pertes de niveau générées par le câble.

2) Reliez une alimentation stabilisée 12 V avec une charge continue de 350 mA au moins à la fiche (1). Une fiche basse tension 5,5 / 2,1 mm (diamètre extérieur intérieur) est nécessaire. Veillez à respecter la polarité (contact médian = +).

Les branchements (1, 2) et le répartiteur de câble (3) ne sont pas protégés contre les intempéries. Dans le cas d'une installation en extérieur, il faut les protéger en conséquence.

3) Allumez le moniteur relié, orientez la caméra vers la zone de surveillance en réglant le support de manière optimale. Pour ce faire, desserrez les deux vis latérales (7) pour incliner la caméra et la vis avant moletée (6) pour tourner la caméra sur le support. Le support peut en plus être tourné sur le socle. Veillez toujours à ce que les connexions de câble ne soient pas coincées ou étirées. Revissez les vis une fois la caméra orientée à votre convenance.
4) Avec l'anneau de réglage du zoom (8), réglez la découpe de l'image et avec l'anneau de réglage de distance (9) réglez la netteté de l'image. Le levier de réglage correspondant est simultanément une vis de fixation et doit au préalable être desserré puis revissé une fois le réglage effectué.

5 Caractéristiques techniques

Capteur d'image : ..... puce CCD 8,5 mm (1/3")

Système : PAL / CCIR

Nombre de points

TVCCD-250SET : . . . . . . hor. 500 x vert. 582

TVCCD-252SET : . . . . . . hor. 752 × vert. 582

Résolution

TVCCD-250SET : ..... 420 lignes

TVCCD-252SET : ..... 520 lignes

Objectif : 1:1,6-2,4/4-9 mm

Portée LED : 15 m

Luminosité minimale : ..... 0,2 lx (mode couleur)

Rapport signal sur bruit : ... > 48 dB

Sortie vidéo : ..... 1 Vcc/ 75 Ω

Alimentation

TVCCD-250SET: 12 V =350 mA

TVCCD-252SET:....12 V=320 mA

Type protection : IP 66

Température fonc. : ..... -10 °C à +50 °C

Dimensions : .... 0 145 mm × 90 mm

Poids: 1100 g

Tout droit de modification réservé.

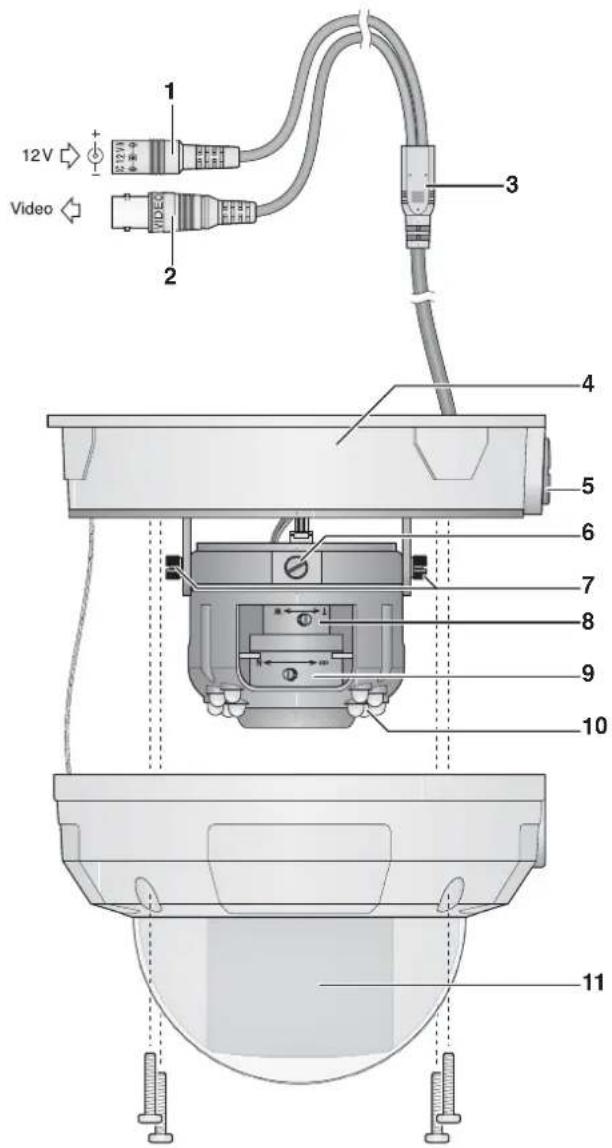

12V Video 1 2 3 4 5 6 7 8 9 10 11
