Notice KATHREIN UFS 924 - page 1
Caractéristiques techniques Récepteur satellite KATHREIN UFS 924, compatible avec les normes DVB-S2, résolution jusqu'à 1080p, connectivité HDMI, USB, Ethernet.
Utilisation Idéal pour la réception de chaînes satellite, avec une interface utilisateur intuitive et un guide électronique des programmes (EPG).
Maintenance et réparation Vérifier régulièrement les mises à jour du firmware, nettoyer les ports et les connexions pour assurer un fonctionnement optimal.
Sécurité Utiliser un mot de passe sécurisé pour l'accès aux paramètres, éviter les connexions non sécurisées via le réseau.
Informations générales Dimensions compactes, faible consommation d'énergie, garantie constructeur de 2 ans, support technique disponible.

FOIRE AUX QUESTIONS - UFS 924 KATHREIN

Comment installer le récepteur satellite KATHREIN UFS 924 ?
Pour installer le KATHREIN UFS 924, branchez le récepteur à une antenne satellite correctement orientée, connectez-le à votre téléviseur via le câble HDMI ou péritel, puis branchez-le à une prise électrique. Allumez le récepteur et suivez les instructions à l'écran pour terminer la configuration.
Comment réinitialiser le KATHREIN UFS 924 ?
Pour réinitialiser le KATHREIN UFS 924, allez dans le menu principal, sélectionnez 'Configuration', puis 'Réinitialiser'. Suivez les instructions à l'écran pour confirmer la réinitialisation aux paramètres d'usine.
Que faire si je ne reçois pas de signal ?
Vérifiez d'abord les connexions de votre antenne satellite et assurez-vous qu'elle est correctement orientée. Vérifiez également si le câble coaxial est en bon état. Si le problème persiste, essayez de réinitialiser le récepteur ou de vérifier les paramètres de recherche des chaînes.
Comment mettre à jour le logiciel du KATHREIN UFS 924 ?
Pour mettre à jour le logiciel, allez dans le menu principal, sélectionnez 'Configuration', puis 'Mise à jour du logiciel'. Suivez les instructions pour télécharger et installer la dernière version disponible.
Pourquoi le récepteur ne s'allume-t-il pas ?
Assurez-vous que le récepteur est bien branché à une prise électrique fonctionnelle. Vérifiez également le câble d'alimentation. Si le problème persiste, le récepteur pourrait nécessiter une réparation.
Comment ajouter des chaînes manuellement ?
Accédez au menu principal, allez dans 'Configuration', puis 'Recherche de chaînes'. Sélectionnez 'Recherche manuelle' et entrez les paramètres de fréquence, de polarité et de modulation pour la chaîne que vous souhaitez ajouter.
Comment régler le son sur le KATHREIN UFS 924 ?
Utilisez la télécommande pour accéder au menu principal, puis allez dans 'Audio'. Vous pouvez ajuster le volume, le mode de sortie audio et d'autres paramètres sonores.
Le récepteur affiche un message d'erreur, que faire ?
Notez le message d'erreur et consultez le manuel d'utilisation pour des instructions spécifiques. Vous pouvez également essayer de réinitialiser le récepteur ou de contacter le support technique.
Comment contacter le support technique pour le KATHREIN UFS 924 ?
Pour contacter le support technique, visitez le site web de KATHREIN et recherchez la section 'Support'. Vous y trouverez les coordonnées pour le service client, y compris le téléphone et l'adresse e-mail.

Téléchargez la notice de votre Récepteur satellite au format PDF gratuitement ! Retrouvez votre notice UFS 924 - KATHREIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UFS 924 de la marque KATHREIN.

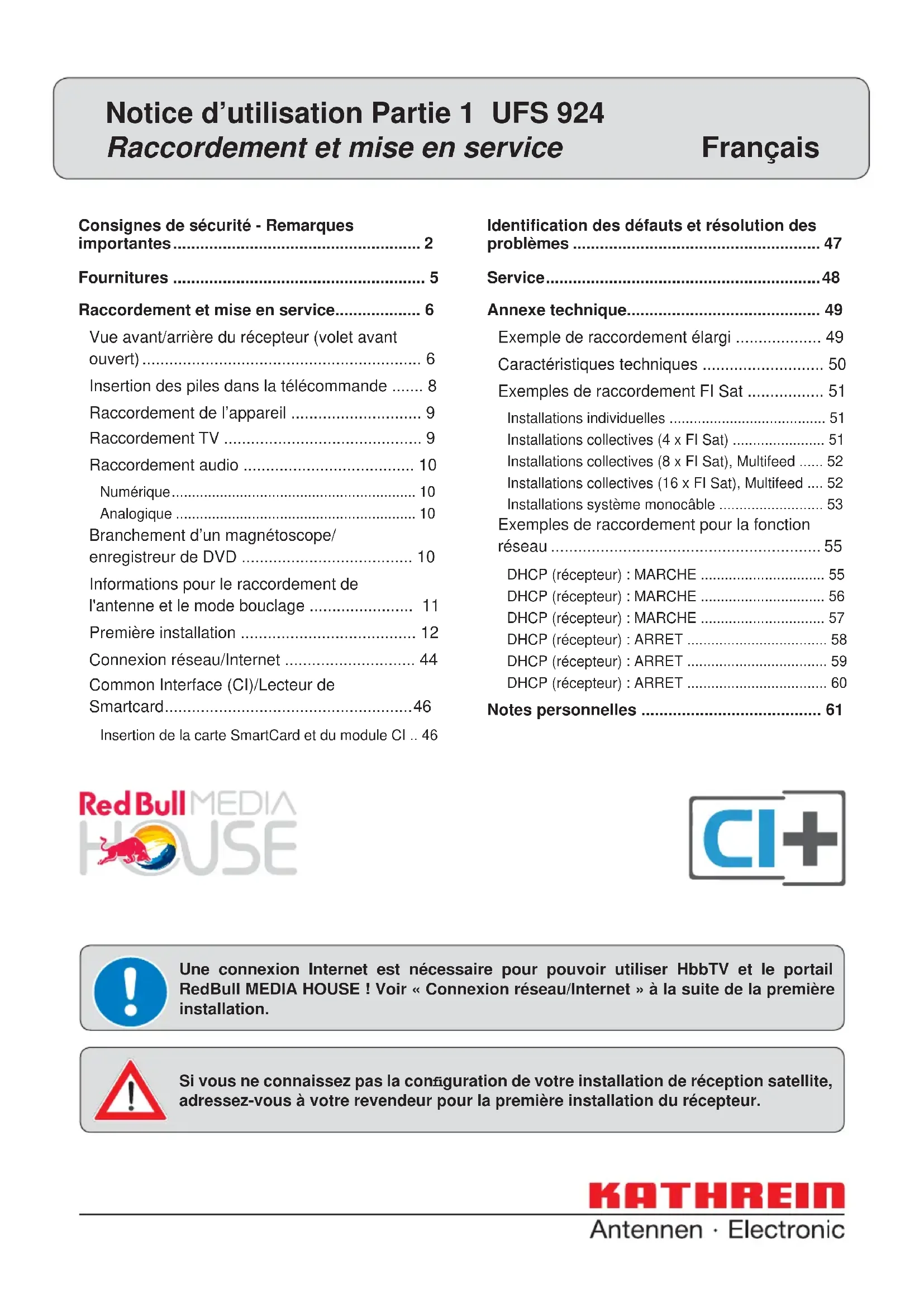

MODE D'EMPLOI UFS 924 KATHREIN

  • Une connexion Internet est nécessaire pour pouvoir utiliser HbbTV et le portail RedBull MEDIA HOUSE ! Voir « Connexion réseau/Internet » à la suite de la première installation. Notice d’utilisation Partie 1 UFS 924 Raccordement et mise en service Français Consignes de sécurité - Remarques importantes p. 2

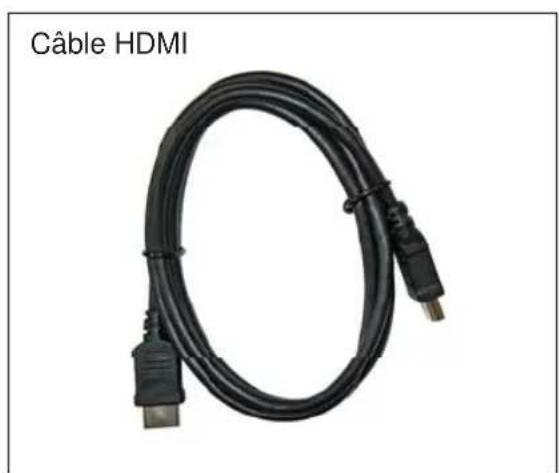

  • Fournitures p. 5
  • Raccordement et mise en service p. 6

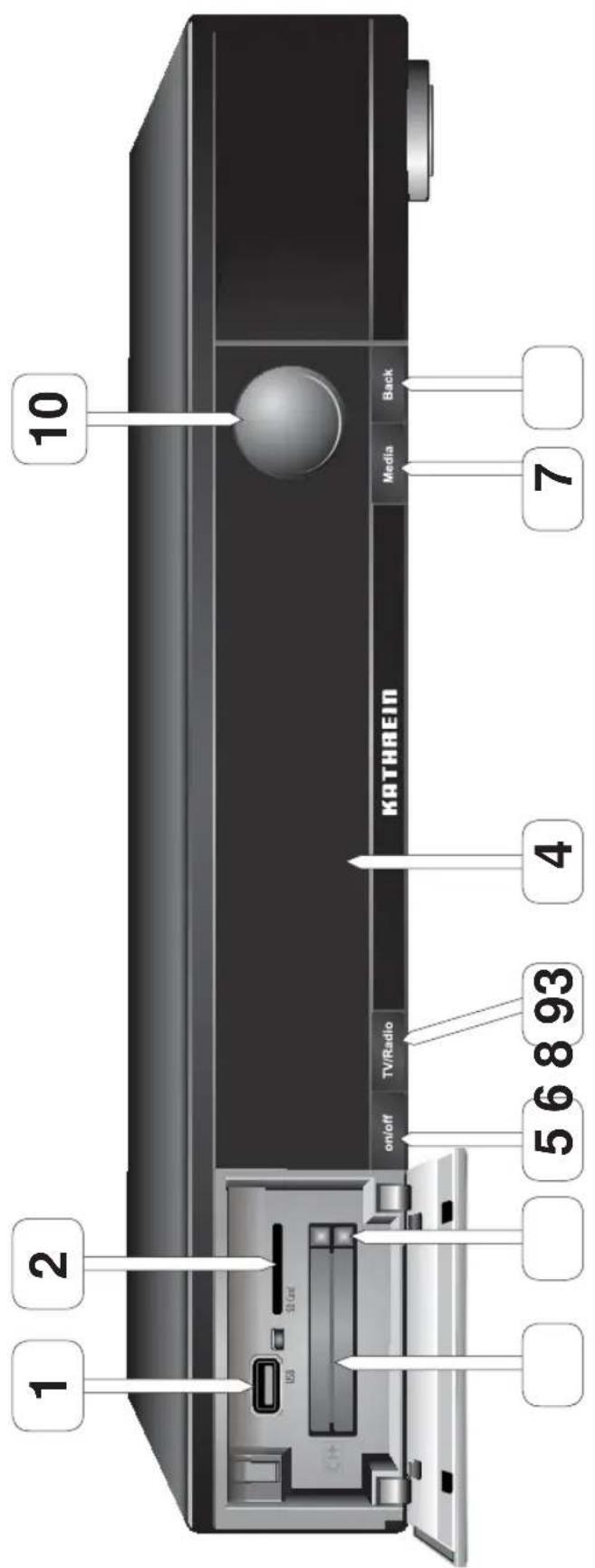

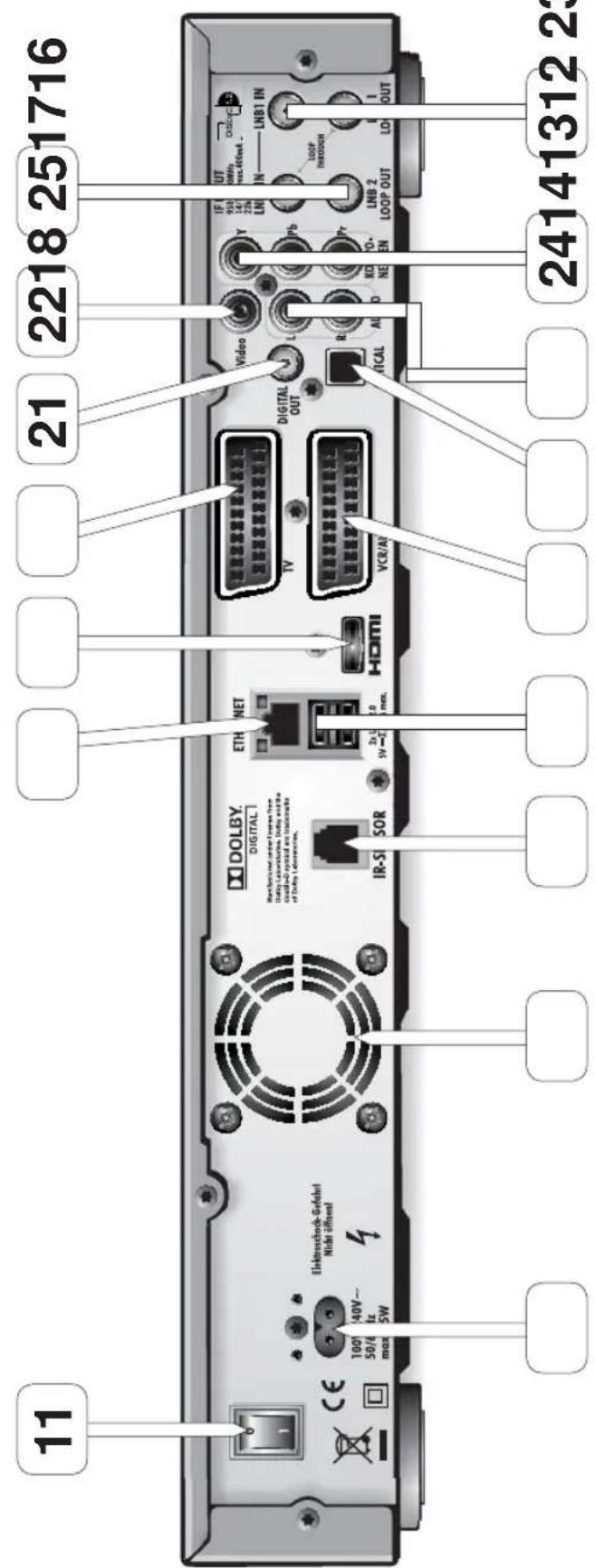

  • Vue avant/arrière du récepteur (volet avant ouvert) p. 6
  • Insertion des piles dans la télécommande p. 8

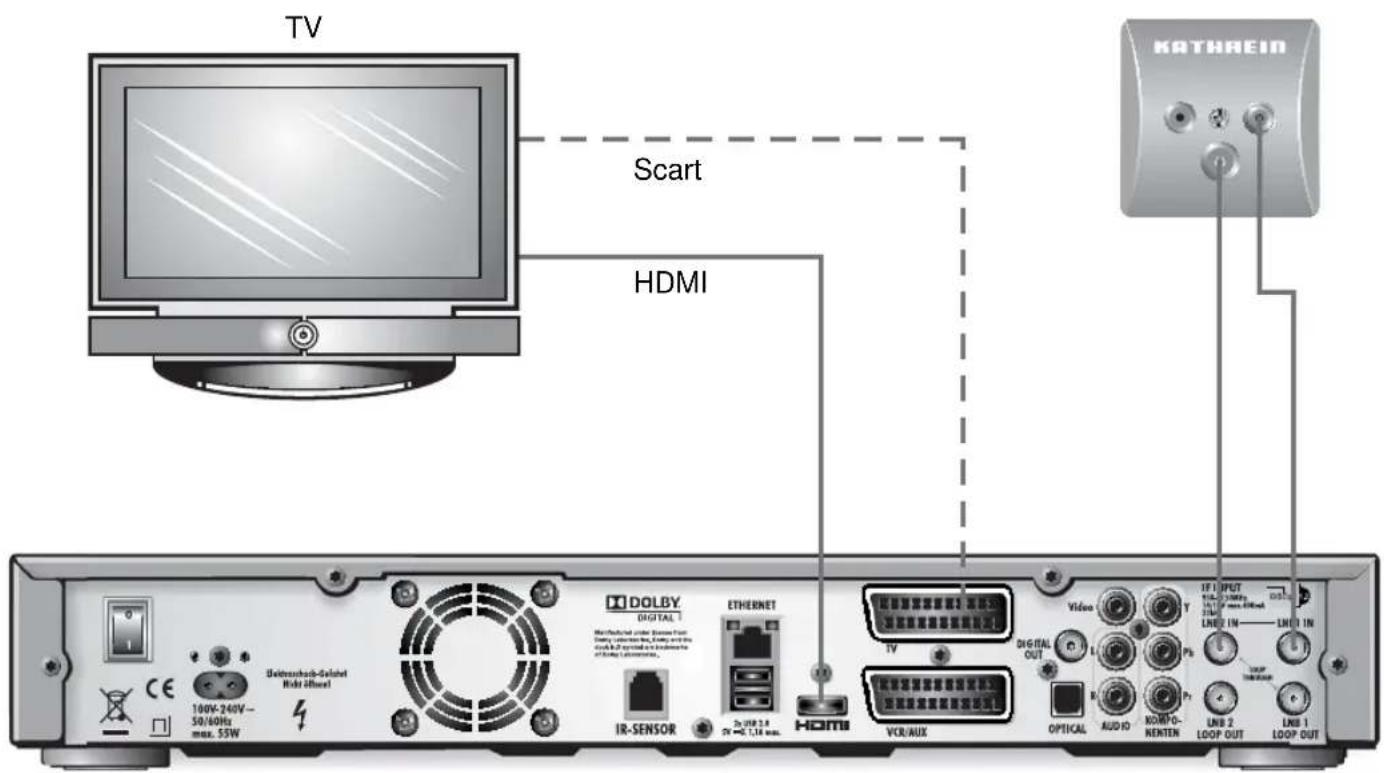

  • Raccordement de l’appareil p. 9
  • Raccordement TV p. 9
  • Raccordement audio p. 10
  • Numérique p. 10
  • Analogique p. 10
  • Branchement d’un magnétoscope/ enregistreur de DVD p. 10

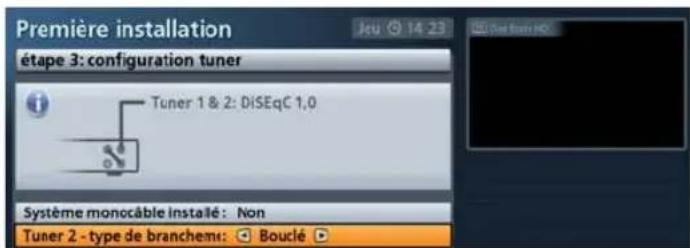

  • Informations pour le raccordement de l'antenne et le mode bouclage p. 11
  • Première installation p. 12
  • Connexion réseau/Internet p. 44
  • Common Interface (CI)/Lecteur de Smartcard p. 46
  • Insertion de la carte SmartCard et du module CI p. 46
  • Identification des défauts et résolution des problèmes p. 47
  • Service p. 48
  • Annexe technique p. 49

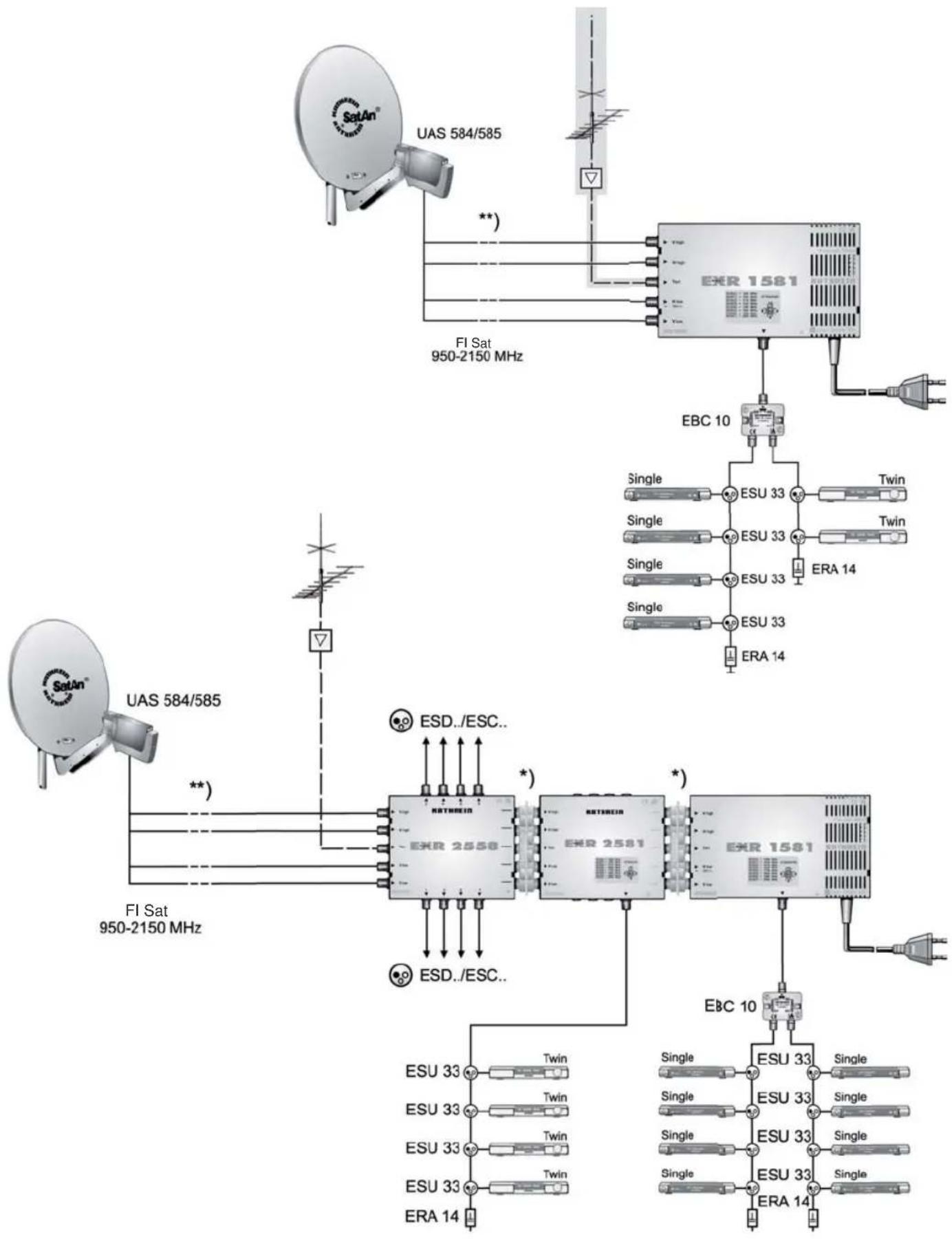

  • Exemple de raccordement élargi p. 49
  • Caractéristiques techniques p. 50

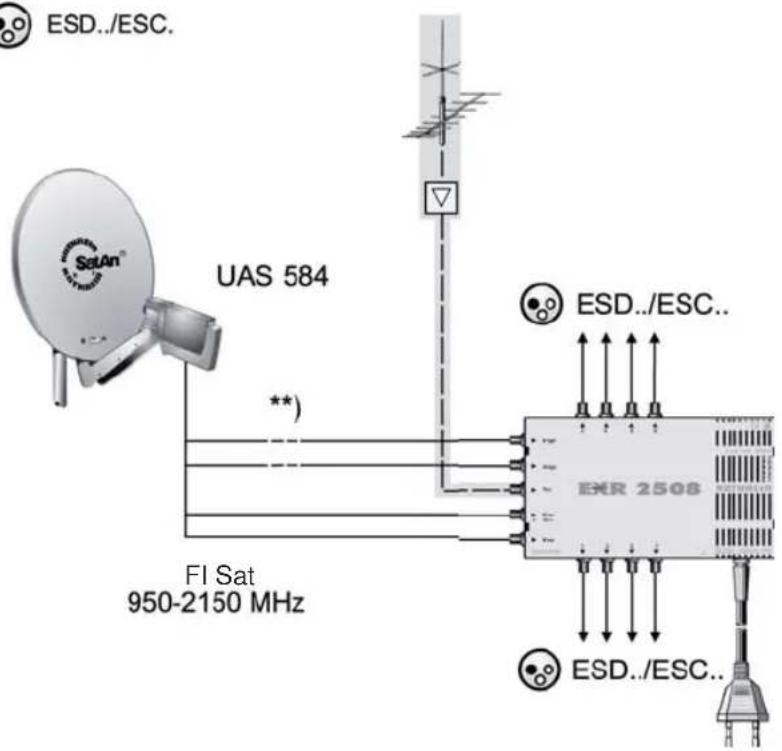

  • Exemples de raccordement FI Sat p. 51
  • Installations individuelles p. 51
  • Installations collectives (4 x FI Sat) p. 51
  • Installations collectives (8 x FI Sat), Multifeed p. 52
  • Installations collectives (16 x FI Sat), Multifeed p. 52
  • Installations système monocâble p. 53

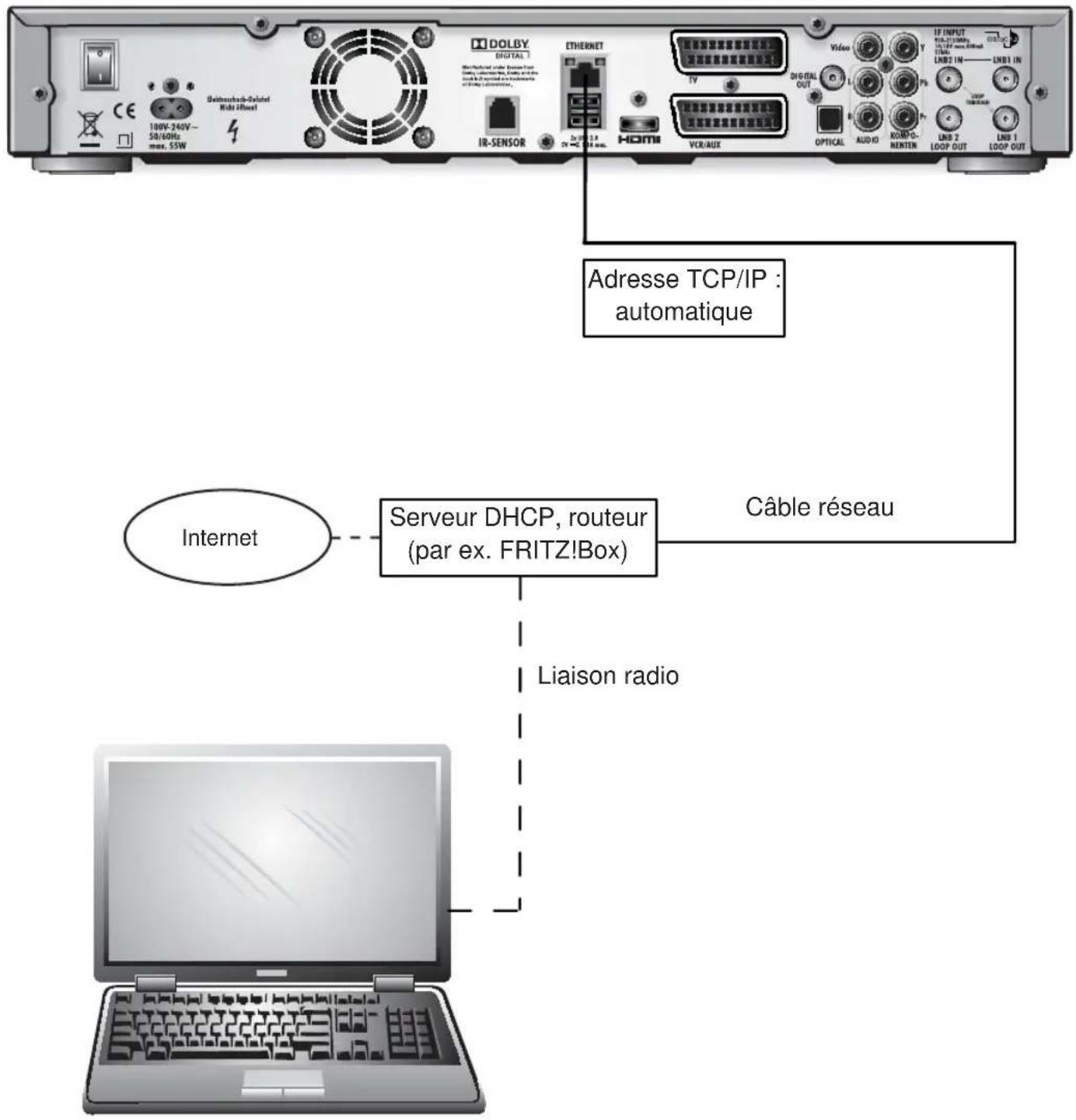

  • Exemples de raccordement pour la fonction réseau p. 55

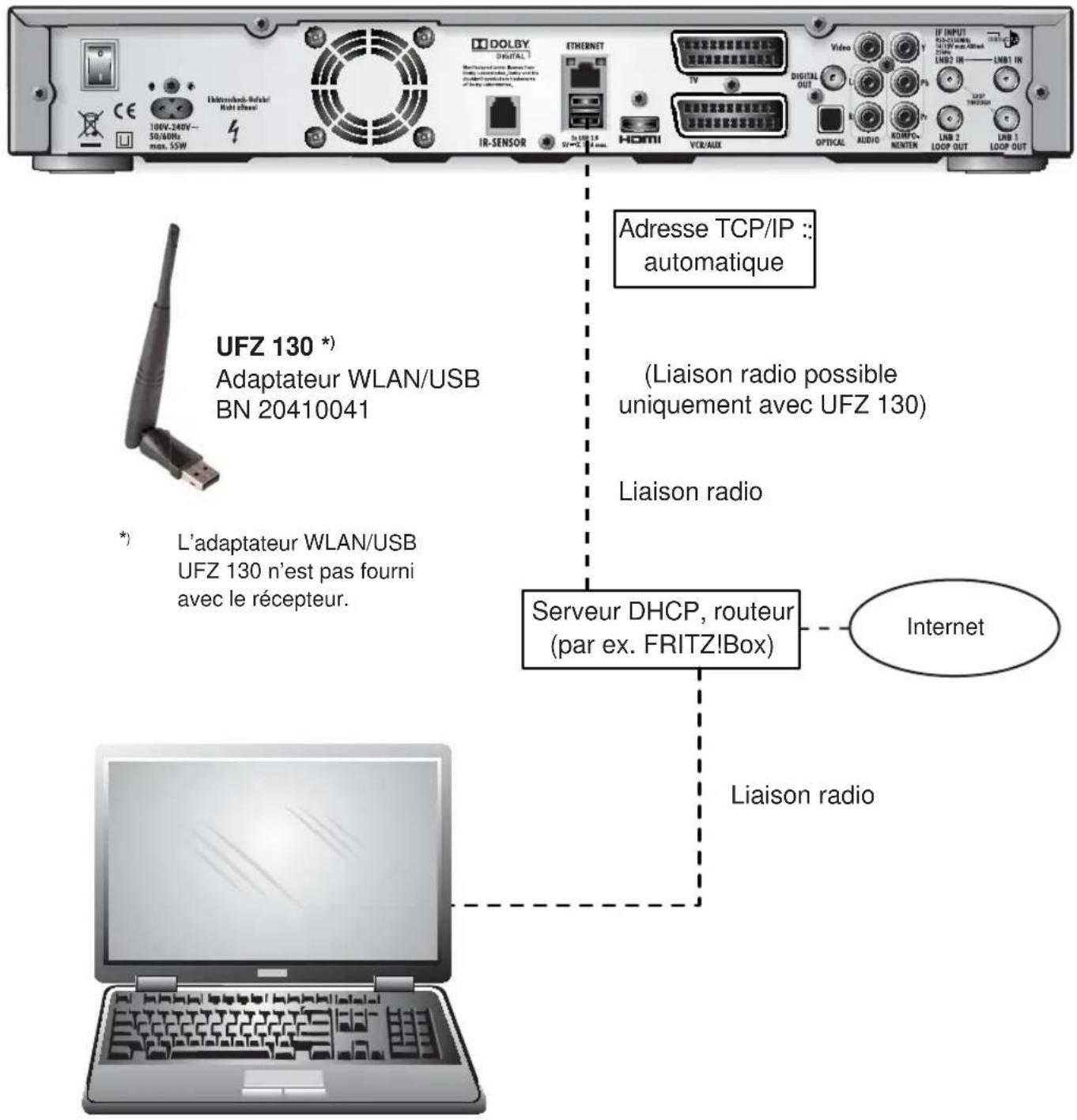

  • DHCP (récepteur) : MARCHE p. 55
  • DHCP (récepteur) : MARCHE p. 56
  • DHCP (récepteur) : MARCHE p. 57
  • DHCP (récepteur) : ARRET p. 58
  • DHCP (récepteur) : ARRET p. 59
  • DHCP (récepteur) : ARRET p. 60
  • Notes personnelles Si vous ne connaissez pas la confi guration de votre installation de réception satellite, adressez-vous à votre revendeur pour la première installation du récepteur.2 Cordon d’alimentation Veillez à ne pas endommager le cordon d’alimentation (câble secteur). Les appareils dont le cordon d’alimentation est endommagé doivent être débranchés (retrait de la fi che d’alimentation) et réparés par un électricien qualifi é avant d’être remis en service. Utilisez exclusivement le bloc d’alimentation fourni avec l’appareil (s’il est prévu) ! Danger de mort par électrocution ! Danger ! Nettoyage Débranchez la fi che d’alimentation avant de nettoyer l’appareil. Utilisez un chiffon sec pour effectuer le nettoyage et nettoyez uniquement la surface. N’ouvrez en aucun cas l’appareil. Tout contact avec les composants internes de l’appareil représente un risque d’électrocution et par là même un danger mortel ! Enfants qui jouent Veillez à ce que les enfants n’introduisent pas d’objets par les orifi ces d’aération. Danger de mort par électrocution ! Mise à la terre L’antenne doit être mise à la terre conformément aux prescriptions ou raccordée à la compensation de potentiel. Respectez la norme EN 60728/11 et, le cas échéant, les prescriptions en vigueur dans votre pays. Danger de surtension sous l’effet de la foudre ! Tension secteur Respectez la tension secteur indiquée pour le fonctionnement de l’appareil (voir au dos de l’appareil ou sur le bloc d’alimentation externe). Commencez par établir les liaisons avec l’antenne et le téléviseur ou le réseau câblé et l’ordinateur avant de raccorder Humidité, soleil, chaleur, fl ammes ouvertes Protégez l’appareil de l’humidité et de toute projection d’eau ou de gouttes d’eau (de même, ne posez aucun récipient plein, tel qu’un vase, sur l’appareil). N’installez pas l’appareil à proximité d’une source de chaleur, ne le laissez pas exposé à la lumière directe du soleil et ne le faites pas fonctionner dans des pièces humides. Utilisez exclusivement l’appareil dans un climat tempéré non tropical ! Ne placez pas de fl ammes ouvertes, par ex. de bougies, sur l’appareil ! Danger d’incendie ! Aération La chaleur générée dans cet appareil est suffi samment évacuée. Cependant, n’installez jamais l’appareil dans un meuble ou sur une étagère avec une aération insuffi sante. N’obstruez jamais les orifi ces de refroidissement de l’appareil (par ex. avec un autre appareil, des journaux, des nappes, des vêtements ou des rideaux) ! Piles Si votre appareil a été fourni avec des piles (par ex. pour la télécommande), celles-ci ne doivent pas être exposées à un échauffement excessif, au soleil ou au feu. Ne remplacez les piles que par des piles identiques ou du même type. Dans le cas contraire, les piles ou la télécommande risqueraient d’être détruites. Observez également les consignes de sécurité qui fi gurent sur les piles : Danger d’explosion ! Avertisse- ment ! Avertisse- ment ! Avertisse- ment ! l’appareil au secteur et de le mettre en marche. Danger d’incendie si la tension secteur est trop forte ! Vous trouverez dans ces pages des remarques importantes concernant le fonctionnement, le lieu d’installation et le raccordement de l’appareil. Veuillez lire ces consignes avec attention avant de mettre l’appareil en service. Consignes de sécurité - Remarques importantes Ne pas couvrir3 Absence prolongée, orage, accès à la fi che d’alimentation La fi che d’alimentation doit être débranchée de la prise de courant pour séparer complètement l’appareil du réseau électrique ! Par conséquent, disposez l’appareil à proximité d’une prise de courant et assurez-vous que celle-ci est accessible afi n de pouvoir débrancher l’appareil à tout moment. En cas d’absence prolongée et d’orage, éteignez toujours l’appareil par l’interrupteur et débranchez-le en retirant la fi che d’alimentation de la prise de courant. Ceci est également valable pour les équipements reliés à l’appareil. Il est de plus recommandé de déconnecter l’appareil du réseau câblé. Tenez compte des éventuelles programmations de la minuterie (récepteur) et remettez l’appareil en marche à temps avant le moment de l’enregistrement. Lieu d’installation Chaque appareil électronique génère de la chaleur. L’élévation de température reste cependant dans des limites acceptables. Les surfaces de meubles sensibles et les placages peuvent changer de couleur au cours du temps sous l’action continue de la chaleur. De même, les pieds de l’appareil peuvent causer des changements de couleur sur les surfaces de meuble traitées. Le cas échéant, posez l’appareil sur un support approprié, plat et résistant ! Réparation Faites effectuer les réparations de votre appareil uniquement par un personnel spécialisé et qualifi é. L’ouverture ou des tentatives de réparation de votre propre chef entraînent l’annulation de la garantie ! Les interventions non conformes effectuées sur l’appareil peuvent porter atteinte à sa sécurité électrique. Le fabricant n’est pas responsable des accidents subis par l’utilisateur sur un appareil ouvert ! Connexions Une erreur de câblage peut entraîner des dysfonctionnements ou endommager l’appareil ! Attention ! Ne posez aucun objet sur l’appareil. En l’absence d’indication autre aux chapitres « Raccordement et mise en service » ou « Montage » de la notice fournie, observez un dégagement d’au moins 10 cm au-dessus, 2 cm de chaque côté et 5 cm à l’arrière de l’appareil pour que la chaleur produite puisse s’évacuer sans gêne. Danger d’incendie ! Les appareils électroniques ne font pas partie des déchets domestiques et doivent à ce titre, conformément au règlement 2002/96/CEE DU p. 61

PARLEMENT EUROPEEN ET DU

CONSEIL du 27 janvier 2003 portant sur les déchets d’équipements électriques et électroniques, être éliminés comme il se doit. Veuillez remettre cet appareil, lorsqu'il sera hors d'usage, à un point de collecte public spécialement prévu à cet effet. Les piles usagées sont des déchets spéciaux ! Ne jetez pas les piles usagées avec vos déchets domestiques, mais déposez-les dans un point de collecte spécial pour piles usagées ! Consignes de sécurité - Remarques importantes4 Retour/Emballage d’origine Assurez-vous que le ventilateur à l’arrière de l’appareil n’est pas bloqué et que les orifi ces d’aération de l’appareil ne sont pas obstrués par des objets. L’appareil risquerait de surchauffer. Adaptez la vitesse du ventilateur à l’échauffement du récepteur. Danger d’incendie ! Vous ne devez pas couper le récepteur du secteur lorsqu'il fonctionne ! Cela peut entraîner la perte de données et la détérioration du logiciel. Consignes de sécurité - Remarques importantes Veuillez conserver l’emballage d’origine pour un éventuel retour ! Les récepteurs sont, de par leur conception, sensibles aux chocs et seul l’emballage d’origine leur offre une protection suffi sante. La garantie est annulée si l’envoi du récepteur n’est pas effectué correctement. Avant de couper le récepteur du secteur, mettez-le en veille à l’aide de la touche veille (on/off) de la télécommande. Les données modifi ées ou nouvellement ajoutées sont alors enregistrées par le récepteur. Dès que le récepteur se trouve en mode veille, il peut être coupé du secteur à tout moment. Les informations contenues dans la présente notice sont celles qui étaient disponibles au moment de la mise sous presse. Nous nous réservons cependant le droit d’effectuer des modifi cations sans avis préalable. S’il devait y avoir, pour votre récepteur, un nouveau logiciel entraînant des répercussions sur la notice d’utilisation (par ex. modifi cation de menus et/ou de fonctions), une nouvelle notice d’utilisation sera mise à disposition pour téléchargement sous « www.kathrein.de » si nous l’estimons nécessaire. Notez vos réglages de base du récepteur (ils sont déterminés au cours de la première installation) afi n de pouvoir les réutiliser ultérieurement ! N’oubliez pas votre responsabilité vis-à-vis de votre prochain ! Conservez cette notice en cas de questions ultérieures et pensez à la remettre au nouveau propriétaire en cas de changement de propriétaire. La façon d’effectuer les réglages du ventilateur est expliquée au chapitre « Menu principal », « Réglages », « Réglages de base », « Réglages du ventilateur ». Ventilateur/Orifi ces d’aération de l’appareil Eteindre le récepteur Autres Avertisse- ment !5 Fournitures ■ UFS 924 ■ Télécommande RC 677 ■ Câble HDMI ■ Cordon d’alimentation ■ 2 piles AAA 1,5 V ■ Notices d’utilisation (partie 1 et partie 2) ■ Consignes de sécurité (en plusieurs langues) Les accessoires fournis peuvent différer des illustrations ! Câble de bouclage Cordon d’alimentation Câble HDMI Piles6 Vue avant/arrière du récepteur (volet avant ouvert) Raccordement et mise en service

Raccordement et mise en service

Tirer légèrement sur le bord supérieur gauche pour ouvrir le volet

) Les modules CI+/CI et les cartes Smartcard ne sont pas fournis avec le récepteur

L’appareil n’est pas séparé complètement du secteur (voir le chapitre « Consignes de sécurité - Remarques importantes », « Absence prolongée, orage, accès à la fi che d’alimentation ») Face arrière :

11. Interrupteur Marche/Arrêt ***

14. Raccordement pour capteur infrarouge

(en option, non fourni avec le récepteur)

15. 2 x port USB 2.0 (connecteur USB-A)

16. Connecteur réseau (Ethernet)

19. Prise péritel VCR (magnétoscope)/AUX

20. Sortie optique pour fl ux de données

numériques (SPDIF/Sony Philips Digital Interchange Format) pour signal audio au format Dolby Digital AC 3

21. Sortie électrique pour fl ux de données

numériques (SPDIF/Sony Philips Digital Interface Format) pour signal audio au format Dolby Digital AC 3

22. Sortie vidéo composite

25. Entrée LNB 2 (LNB2 IN) et sortie de

bouclage (LNB2 LOOP OUT)

26. Entrée LNB 1 (LNB1 IN) et sortie de

bouclage (LNB1 LOOP OUT) Face avant (volet ouvert)*

2. Lecteur de carte SD

3. Common Interface pour deux modules

CI+/CI pour cartes de télévision payante **

4. Un bouton d'éjection pour

8. Touche Media (archive des enregistre-

ments, comme sur la télécommande)

9. Touche Back (retour/arrêt, comme

sur la télécommande)

10. Sélecteur multifonction

HDMI = High-Definition Multimedia Interface (interface numérique pour l’image et le son)8 Raccordement et mise en service Retirez le cache situé au dos de la télécommande. Insérez les deux piles fournies dans la télécommande. Vérifi ez la polarité des piles, indiquée dans le compartiment. Remettez le cache sur le boîtier et poussez-le de sorte qu’il s’enclenche. Insertion des piles dans la télécommande Pour ouvrir : Appuyez ici légèrement et retirez vers l'arrière9 Si vous ne connaissez pas la confi guration de votre installation de réception satellite, adressez-vous à votre revendeur. Reliez les entrées FI Sat du récepteur à l’installation de réception satellite. Pour ce faire, utilisez un câble coaxial muni d’un connecteur mâle F (voir le schéma ci–contre). HDMI Scart

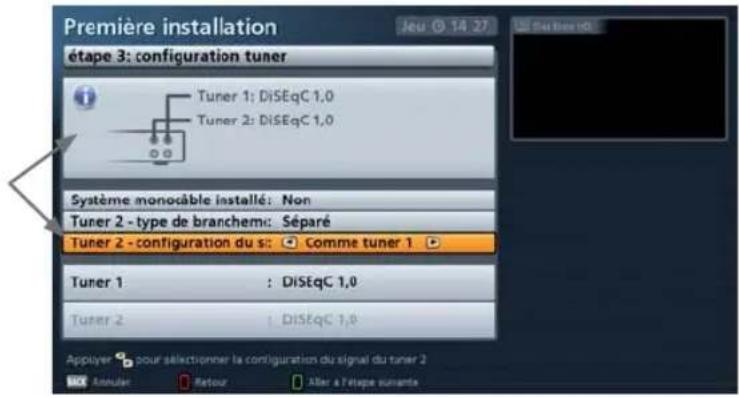

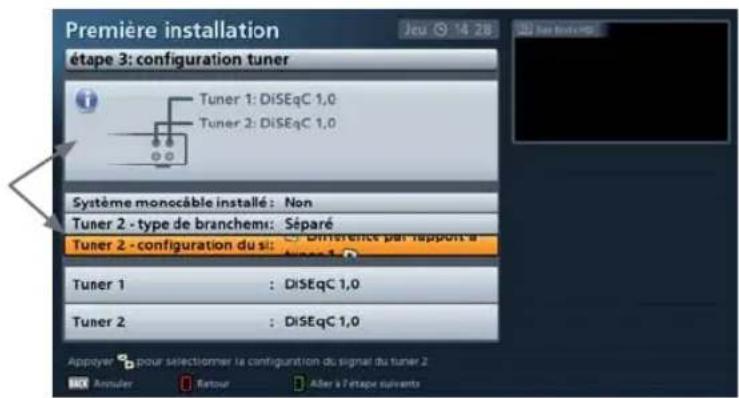

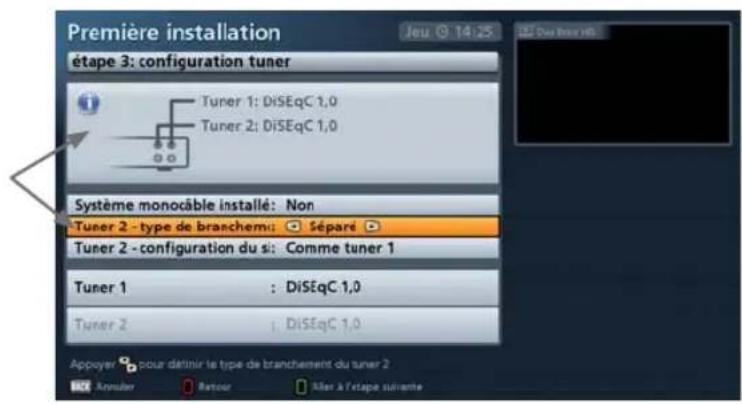

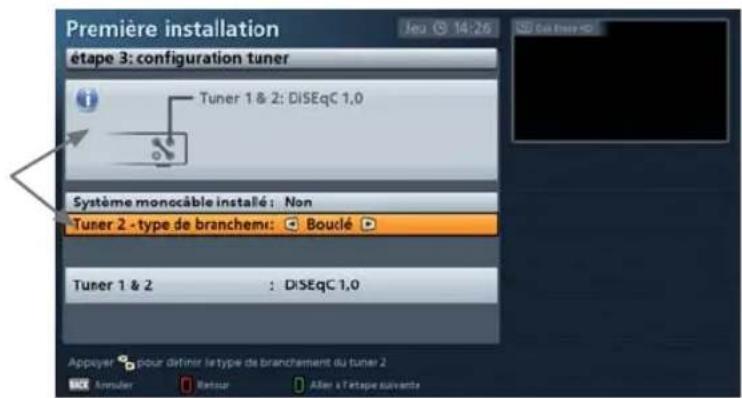

Installation DiSEqC™ conventionnelle Reliez le récepteur satellite (prise HDMI ou péritel TV) au téléviseur à l’aide d’un câble HDMI ou péritel (voir l'exemple de raccordement ci-dessus). Raccordement de l’appareil Raccordement TV Raccordement et mise en service10 Vous avez deux possibilités pour profi ter du son numérique. HDMI Le son stéréo est transmis à votre téléviseur au travers de la liaison HDMI. Si votre téléviseur est compatible Dolby Digital, vous pouvez également recevoir le son numérique Dolby Digital au travers de la liaison HDMI (si le fournisseur du programme le transmet). Consultez le mode d’emploi de votre téléviseur. Sortie numérique Dolby SPDIF (électrique/optique) Les sorties SPDIF sont prévues pour le raccordement à une installation Dolby Digital (voir « Exemple de raccordement élargi » dans l’Annexe technique). Reliez la sortie SPDIF (électrique ou optique) et l’installation Dolby Digital à l’aide d’un câble approprié. Si vous souhaitez retransmettre le son par le biais de votre chaîne Hi-Fi, reliez les prises audio Cinch aux prises d’entrée de votre installation Hi-Fi à l’aide d’un câble approprié (voir « Exemple de raccordement élargi » dans l’Annexe technique). SPDIF = Sony/Philips Digital Interface Format (sortie numérique pour signal audio Dolby Digital AC 3) Reliez le récepteur satellite (prise péritel magnétoscope/AUX) à votre magnétoscope/enregistreur de DVR à l’aide d’un câble péritel. Pour lire un DVD, c'est-à-dire pour sortir le signal du DVR sur le téléviseur au travers du récepteur, le téléviseur doit également être relié au récepteur par un câble péritel. Ceci est nécessaire puisque le signal vidéo de la prise péritel magnétoscope du récepteur n'est pas transféré/ passé en boucle vers la sortie HDMI du récepteur. Raccordement audio Numérique Analogique Si vous effectuez un enregistrement avec un magnétoscope/enregistreur de DVD externe, observez les indications suivantes : - Lorsque le récepteur démarre pour un enregistrement programmé, aucune image ne s'affi che sur votre téléviseur ou votre enregistreur. Vous devez en plus enclencher manuellement le récepteur avec la touche veille (on/off) ! - Si des interventions sont effectuées sur le récepteur pendant l’enregistrement, tous les affi chages à l’écran sont enregistrés ! Raccordement et mise en service Branchement d’un magnétoscope/enregistreur de DVD Tip!11 Lorsque vous voulez faire fonctionner votre UFS 924 sur une installation monocâble, veuillez respecter les exemples de raccordement des systèmes monocâbles (voir « Annexe technique », « Exemples d'installations monocâbles ») Ceci ne s’applique qu’en cas de réception d’un satellite et non en cas de réception multifeed ! (Réception Multifeed : réception simultanée de plusieurs satellites) Pour pouvoir profi ter de toutes les fonctionnalités de réception et d’enregistrement du récepteur satellite Twin DVR HDTV, comme

1. l’enregistrement d’une émission pendant le visionnage d’une autre émission ou le zapping d’un canal à

2. l’enregistrement simultané de deux émissions différentes,

les deux entrées tuner du récepteur satellite doivent chacune être alimentées en signaux par une antenne/ une prise satellite (sauf en cas de raccordement à une installation monocâble). Le préréglage des entrées tuner du récepteur, effectué dans nos locaux via le menu d’installation, prévoit le mode avec deux raccordements d’antennes satellite distincts. Si vous ne disposez que d’une prise d’antenne (sauf dans le cas des installations monocâbles), il est nécessaire de sélectionner « Bouclé pour « Tuner 2 type de branchement » lors de la « Première installation » (voir le chapitre « Première installation »). Pour accéder au menu « confi guration tuner », utilisez la touche

, puis sélectionnez « Réglages » et « Première installation ». Procédez étape par étape jusqu’à la confi guration du tuner. Vous pourrez alors effectuer les réglages. Il existe cependant une restriction : le tuner 2 ne peut recevoir que les canaux suivants du plan qui a été réglé pour le tuner 1 (par exemple horizontal haut). Par conséquent, seuls les canaux pouvant encore être sélectionnés sont affi chés dans la liste des canaux. Informations pour le raccordement de l'antenne et le mode bouclage Raccordement et mise en service12 Avant de mettre l’UFS 924 en service, lisez le chapitre « Consignes de sécurité - Remarques importantes », de même que « Raccordement et mise en service » jusqu’au point « Première installation ».Ne raccordez l’appareil au réseau électrique qu’une fois que vous avez suivi toutes les étapes d’installation.Dans les explications données sous « Première installation », nous partons du principe que le récepteur a été raccordé dans les règles, conformément aux chapitres « Consignes de sécurité - Remarques importantes » et « Raccordement et mise en service » jusqu’à « Première installation ».Touches de la télécommande nécessaires à la première installation :

Entrée des chiffres (verte)Appel de l’opération suivante de la première installation (rouge)Retour à l’opération précédente de la première installation Confi rmation des valeurs modifi ées/réglages ; appel des sous-menus Sélection/modifi cation des différents paramètres du menu, navigation Arrêter une entrée, retourAllumez d’abord votre téléviseur puis sélectionnez l’entrée AV/HDMI par laquelle vous avez raccordé le récepteur à votre téléviseur. Mettez le récepteur sous tension avec l’interrupteur qui fi gure à l’arrière de l’appareil. Effectuez à présent la première installation. Si vous avez des questions ou rencontrez des problèmes, prenez contact avec votre revendeur.L’affi chage suivant apparaît :Regardez toujours la barre fi gurant en bas de l’écran. Vous y trouverez des consignes d’utilisation.Sélectionnez avec les touches

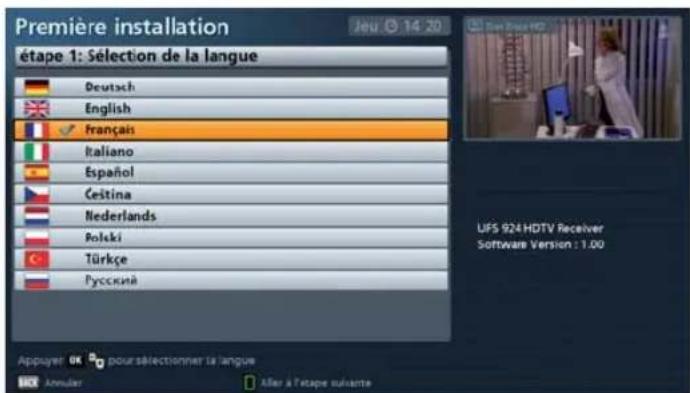

la langue souhaitée pour l’affi chage des menus de votre UFS 924 et confi rmez avec la touche . La langue sélectionnée est cochée. Vous avez le choix entre les langues suivantes : allemand, anglais, français, italien, espagnol, tchèque, néerlandais, polonais, turc et russe. Première installation Raccordement et mise en service Tip!13 Observez pour ce faire le mode d'emploi de votre téléviseur et ne sélectionnez que des réglages que celui-ci peut traiter. Appuyez sur la touche

(verte) pour accéder au menu suivant. L’affi chage suivant apparaît : Effectuez avec les touches

les réglages de base pour la transmission de l’image et du son du récepteur au téléviseur. Sortie écran via Sélectionnez ici la connexion du récepteur à laquelle vous avez raccordé votre téléviseur. Les possibilités sont les suivantes : Format TV Sélectionnez ici le format d’image de votre téléviseur. Les possibilités sont les suivantes : - 4:3 ou - 16:9 Affi chage à l’écran Sélectionnez ici le mode d’affi chage, en fonction du format TV paramétré : - Format TV « 4:3 » : Pan & Scan ou Letterbox - Format TV « 16:9 » : Toujours 16:9 ou automatique HDMI/YPbPr Péritel

Format HDMI/YPbPr Sélectionnez ici la résolution qui doit être transmise au téléviseur. Les possibilités sont les suivantes : - 1080p (résolution 1920 x 1080, images) - 1080i (résolution 1920 x 1080, trames) - 720p (résolution 1280 x 720, images) - 576p (résolution 720 x 576, images) ou - Automatique Forcer 576i (doit être supporté par le téléviseur, faute de quoi vous n’aurez pas d’image TV) Vous ne pouvez/devez activer ce réglage que si vous avez sélectionné le réglage « Automatique » pour « Format HDMI/YPbPr ». Si le format d’origine doit être transmis au téléviseur dans le cas d’une émission diffusée en 720 x 576 (TV standard), sélectionnez « Activé ». Si le réglage est sur « Désactivé », il se peut que les images de Raccordement et mise en service14 l’émission soient renormalisées automatiquement au format HDTV 720p par le récepteur. HDCP pour les programmes en clair Indiquez ici si le HDCP (protection anticopie numérique) doit être constamment « Activé » ou « Désactivé ». Commande TV par HDMI (CEC) Si « Désactivé » a été sélectionné, le téléviseur doit être mis en marche et à l’arrêt séparément. Si « Activé » a été sélectionné, le téléviseur se met automatiquement en marche à la mise en marche du récepteur (mais ceci ne fonctionne que si le téléviseur est en veille). Lors de la mise à l’arrêt du récepteur dans le mode veille, le téléviseur se met également en veille. La mise en marche et à l’arrêt automatique par le récepteur ne fonctionne que si cette fonction est supportée par le téléviseur ! Affi chage des émissions en 4:3 Sélectionnez ici le mode d’affi chage des émissions en 4:3 sur un téléviseur 16:9. Les possibilités sont les suivantes : - Normal (Pillar Box) - Allongé (plein écran) ou - Zoomé (Pan & Scan) Format audio via HDMI Sélectionnez ici le type de signal audio qui doit être transmis via l’interface HDMI. Sélectionnez le signal compatible avec votre téléviseur : - PCM (stéréo) ou - Format S/PDIF (multicanal) Sortie Dolby Digital auto. : Indiquez ici si le récepteur doit délivrer automatiquement (si elle est émise) la piste audio Dolby Digital. Sortie signal péritel TV Sélectionnez ici le type de signal vidéo présent à la prise péritel TV. Sélectionnez le signal compatible avec votre téléviseur. - FBAS – signal composite de la bande de base (signal couleur/image/suppression/ synchronisation) ou - RVB – signal RVB rouge/vert/bleu ou - Y/C – signal S-vidéo (luminance/chrominance) Sortie signal péritel magnétoscope Sélectionnez ici le type de signal vidéo présent à la prise péritel magnétoscope. Sélectionnez le signal compatible avec votre enregistreur externe. - FBAS – signal composite de la bande de base (signal couleur/image/suppression/ synchronisation) ou - Y/C – signal S-vidéo (luminance/chrominance) Raccordement et mise en service15 Information importante au sujet de la sortie image par « YPbPr » : Vous ne pouvez utiliser les sorties « YPbPr » que si « RVB » n’est pas sélectionné comme signal de sortie pour la prise péritel TV ! Dans ce cas, sélectionnez « Y/C » ou « composite » comme signal de sortie pour la prise péritel TV. N’effectuez vous-même de réglages/modifi cations de la confi guration du tuner que si vous connaissez parfaitement votre installation de réception. Appuyez sur la touche

(verte) pour accéder au menu suivant. L’affi chage suivant apparaît : Si votre récepteur est raccordé de la manière représentée sur l’exemple de raccordement (voir graphique sous « Raccordement de l’appareil »), une seule modifi cation/sélection est nécessaire dans la suite de la première installation. Si vous ne connaissez pas les caractéristiques de votre installation de réception, veuillez observer ceci : Les installations de réception satellite sont souvent des installations DiSEqC™1.0. Ce type d’installation est préréglé. Confi rmez les affi chages avec la touche

(verte). Sélectionnez ensuite le satellite souhaité (généralement ASTRA 19,2° Est) avec les touches

dans la sélection de satellites et confi rmez avec la touche

. Confi rmez les affi chages restants de la première installation avec la touche

(verte). Vous ne risquez pas de détériorer votre installation de réception ! Si vous ne recevez pas d’image TV à l’issue de la première installation, contactez votre revendeur. Raccordement et mise en service Tip!16 Vous pouvez confi gurer les tuners pour les types d’installations de réception suivants : - DiSEqC™1.0 - DiSEqC™1.1 - Antenne motorisée (DiSEqC™1.2/DiSEqC™1.3) USALS - LNB simple ou - Système monocâble Si votre installation de réception est une installation monocâble, poursuivez avec « Système monocâble » dans ce chapitre. Avant de débuter la confi guration des tuners, vous devez effectuer les deux réglages « Tuner 2 - type de branchement » et « Tuner 2 - confi guration du signal ». Tuner 2 - type de branchement Sélectionnez le type de branchement pour le tuner 2. Le réglage choisi est affi ché graphiquement en haut à gauche dans l'exemple de raccordement. A savoir : Séparé : La deuxième entrée tuner du récepteur (LNB2 IN) a sa propre entrée de signaux, c’est à dire qu’il existe une liaison directe entre la prise d’antenne et l’entrée tuner 2. Voir l’exemple à droite. Bouclé : La deuxième entrée tuner du récepteur (LNB2 IN) reçoit en boucle le signal actuel présent à la sortie de bouclage du tuner 1. Dans ce cas, seuls des programmes du niveau présent sur le premier tuner peuvent encore être réceptionnés avec le deuxième tuner. Voir l’exemple à droite. Voir également « Informations pour le raccordement de l'antenne et le mode bouclage » fournies ci-dessus dans ce chapitre. Raccordement et mise en service17 Tuner 2 réception du signal (uniquement avec le type de branchement « Séparé ») Sélectionnez la confi guration du signal pour le tuner 2. Le réglage choisi est affi ché graphiquement en haut dans l'exemple de raccordement. A savoir : Comme tuner 1 : Les deux tuners sont raccordés à la même source de signaux. Voir l’exemple à droite. Différente du tuner 1 : Les deux tuners sont raccordés à des sources de signal différentes (deux LNB différents). Voir l’exemple à droite. Il en résulte les possibilités de confi guration suivantes : Tuner 2 - type de branchement « Séparé »/Tuner 2 - confi guration du signal « Comme tuner 1 » : Tous les réglages sont effectués sur le tuner 1. Les réglages pour le deuxième tuner sont repris automatiquement du premier tuner. Tuner 2 - type de branchement « Bouclé » : Tous les réglages sont effectués sur le tuner 1. Le deuxième tuner est alimenté par le premier tuner. Tuner 2 - type de branchement « Séparé »/Tuner 2 - confi guration du signal « Différente du tuner 1 » : Tous les réglages doivent être effectués séparément pour les deux tuners. Effectuez le réglage correspondant à votre installation de réception pour les paramètres « Tuner 2 - type de branchement » et « Tuner 2 - confi guration du signal » à l'aide des touches

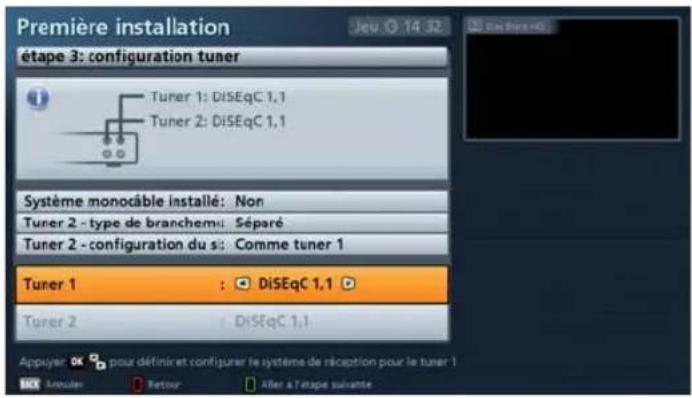

Poursuivez avec la déclaration du type de réception que vous avez sélectionné lors de la première installation. Raccordement et mise en service18 L’affi chage suivant apparaît : confi guration tuner (sélectionner les satellites) - Tuner 1 Sélectionnez ici le nombre de satellites présents dans le signal du tuner 1 (quatre au maximum). Allez sur la ligne « Satellite 1 : ..... ». Appuyez sur la touche

Appuyez sur la touche

(verte). DiSEqC™1.0 Raccordement et mise en service Satellite et position : Sélectionnez avec les touches

le satellite souhaité. Vous pouvez également, en appuyant sur la touche

, affi cher une liste de tous les satellites enregistrés et y sélectionner le satellite souhaité. Type de LNB : Si votre installation de réception n’utilise pas de LNB universel, sélectionnez avec les touches

le type de LNB utilisé dans votre installation de réception. Vous avez le choix entre les types de LNB suivants : L’affi chage suivant apparaît (exemple) : Satellite 1 Effectuez les réglages pour le premier satellite du tuner 1.19 - Universel - Simple ou - Personnalisé Si vous n’utilisez pas de LNB universel, appuyez sur la touche

. Vous pouvez à présent effectuer les réglages pour votre type de LNB (Simple ou Personnalisé). Fréquences LNB (MHz) : Entrez les fréquences LNB (Low/High/Limite) à l’aide des touches numériques. Enregistrez ensuite les valeurs modifi ées avec la touche

Répétition DiSEqC™ : Le réglage du nombre de répétitions de l’instruction DiSEqC™ dépend de la confi guration de votre installation de réception. - Désactivé L’instruction DiSEqC™ n’est pas répétée - 1 L’instruction DiSEqC™ est répétée une fois - 2 L’instruction DiSEqC™ est répétée deux fois - 3 L’instruction DiSEqC™ est répétée trois fois Transpondeur de test : Sélectionnez le champ « Transpondeur de test ». Vous pouvez sélectionner ici un transpondeur pour vérifi er si vos réglages sont corrects à l’aide de la barre d’intensité et de qualité du signal. Lorsque tous les réglages ont été effectués pour ce satellite, appuyez sur la touche

Si vous avez sélectionné plus d’un satellite (quatre au maximum) pour le tuner 1, effectuez à présent les réglages pour le deuxième puis, éventuellement pour le troisième et le quatrième satellite, en procédant de la façon décrite pour le premier. Lorsque tous les réglages ont été effectués pour le tuner 1, appuyez sur la touche

(verte). Si nécessaire, le récepteur passe automatiquement aux réglages pour le deuxième tuner (à condition que vous ayez choisi « Séparé » comme type de branchement pour le deuxième tuner et que la confi guration du signal pour le deuxième tuner soit « Différente du tuner 1 »). En pareil cas, effectuez maintenant les réglages pour le deuxième tuner de la même manière que pour le premier tuner. Lorsque vous avez effectué les réglages pour les deux tuners et les satellites affectés aux tuners, l’affi chage pour la recherche de programmes apparaît automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation. Raccordement et mise en service Veuillez vous référer également à la documentation de votre LNB ou contacter un professionnel. Veuillez vous référer à la documentation de votre installation de réception ou contacter un professionnel.20 DiSEqC™1.1 Raccordement et mise en service L’affi chage suivant apparaît : confi guration tuner - Tuner 1 Sélectionnez dans la ligne « Satellite » le premier emplacement de satellite. Vous pouvez occuper/affecter en tout 64 emplacements de satellite par tuner. Allez sur la ligne suivante. Appuyez sur la touche

L’affi chage suivant apparaît : Appuyez sur la touche

(verte). Satellite et position : Sélectionnez avec les touches

le satellite souhaité. Vous pouvez également, en appuyant sur la touche

, affi cher une liste de tous les satellites enregistrés et y sélectionner le satellite souhaité. Type de LNB : Si votre installation de réception n’utilise pas de LNB universel, sélectionnez avec les touches

le type de LNB utilisé dans votre installation de réception. Vous avez le choix entre les types de LNB suivants :21 Raccordement et mise en service - Universel - Simple ou - Personnalisé Si vous n’utilisez pas de LNB universel, appuyez sur la touche

. Vous pouvez à présent effectuer les réglages pour votre type de LNB (Simple ou Personnalisé). Fréquences LNB (MHz) : Entrez les fréquences LNB (Low/High/Limite) à l’aide des touches numériques. Enregistrez ensuite les valeurs modifi ées avec la touche

Uncommitted Switch Réglez les « Uncomitted Switches » en fonction de la confi guration de votre installation de réception. Vous avez le choix entre « Désactivé » et une valeur entre « 1 » et « 16 », par pas de un. Position DiSEqC Sélectionnez le champ « Position DiSEqC ». Réglez la « Position » en fonction de la confi guration de votre installation de réception. Vous avez le choix entre « Désactivé » et une valeur entre « 1 » et « 4 », par pas de un. Répétition DiSEqC : Le réglage du nombre de répétitions de l’instruction DiSEqC™ dépend de la confi guration de votre installation de réception. Veuillez vous référer à la documentation de votre installation de réception ou contacter un professionnel. - Désactivé L’instruction DiSEqC™ n’est pas répétée - 1 L’instruction DiSEqC™ est répétée une fois - 2 L’instruction DiSEqC™ est répétée deux fois - 3 L’instruction DiSEqC™ est répétée trois fois Transpondeur de test : Sélectionnez le champ « Transpondeur de test ». Vous pouvez sélectionner ici un transpondeur pour vérifi er si vos réglages sont corrects à l’aide de la barre d’intensité et de qualité du signal. Lorsque tous les réglages ont été effectués pour ce satellite, appuyez sur la touche

Si vous souhaitez confi gurer plus d’un satellite (64 au maximum) pour le tuner 1, effectuez à présent les réglages pour le deuxième puis, éventuellement pour les autres satellites, en procédant de la façon décrite pour le premier. Lorsque tous les réglages ont été effectués pour le tuner 1, appuyez sur la touche

(verte). Veuillez vous référer également à la documentation de votre LNB ou contacter un professionnel. Veuillez vous référer à la documentation de votre installation de réception ou contacter un professionnel.22 Raccordement et mise en service Appuyez sur la touche

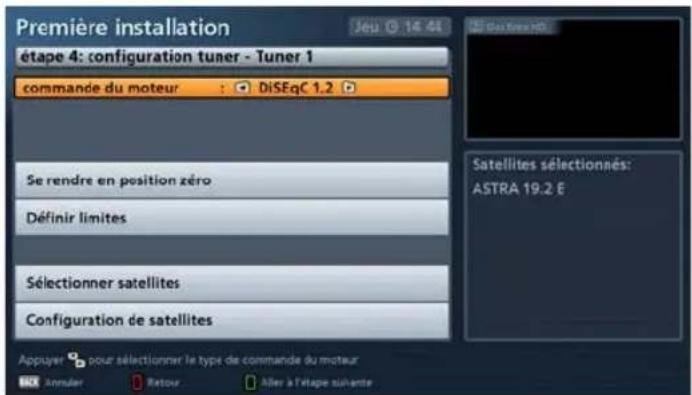

(verte). Antenne motorisée (DiSEqC™1.2/DiSEqC™1.3) Si nécessaire, le récepteur passe automatiquement aux réglages pour le deuxième tuner (à condition que vous ayez choisi « Séparé » comme type de branchement pour le deuxième tuner et que la confi guration du signal pour le deuxième tuner soit « Différente du tuner 1 »). En pareil cas, effectuez maintenant les réglages pour le deuxième tuner de la même manière que pour le premier tuner. Lorsque vous avez effectué les réglages pour les deux tuners et les satellites affectés aux tuners, l’affi chage pour la recherche de programmes apparaît automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation. L’affi chage suivant apparaît : Sélectionnez ici le type de commande de moteur de votre installation. Veuillez vous référer à la documentation de votre installation de réception ou contacter un professionnel.23 Raccordement et mise en service Antenne motorisée (DiSEqC™1.2) Se rendre en position zéro Sélectionnez le champ « Se rendre en position zéro ». Par la confi rmation avec la touche

, le positionneur reçoit l’instruction de se mettre en position zéro. Défi nir limites Sélectionnez le champ « Défi nir limites ». Dans ce menu, vous pouvez défi nir les limites pour votre positionneur. Ceci est nécessaire en particulier lorsque le positionneur ne peut tourner librement que dans une plage donnée sous peine de rencontrer un obstacle (par ex. un mur ou un arbre). Appuyez sur la touche

. L’affi chage suivant apparaît : Les touches suivantes permettent de commander les déplacements du positionneur :

Démarrer une lente rotation en direction de l’ouest

Tourner pas à pas en direction de l’ouest

Arrêter le déplacement en cours

Tourner pas à pas en direction de l’est

Démarrer une lente rotation en direction de l’est Lorsque vous avez atteint la limite est ou ouest souhaitée, allez sur le champ « Défi nit la position actuelle comme limite **** » et confi rmez avec la touche

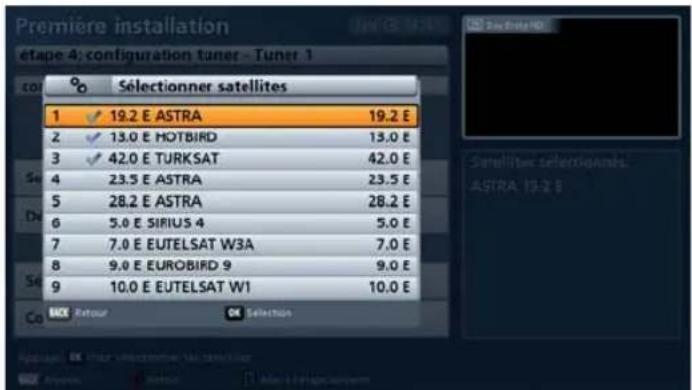

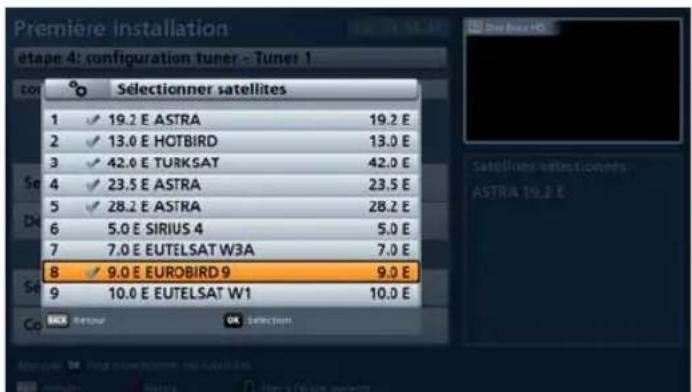

Sélectionner satellites - tuner 1 Allez sur la ligne « Sélectionner satellites ». Appuyez sur la touche

L’affi chage suivant apparaît (exemple) : Raccordement et mise en service Pour supprimer à nouveau les limites fi xées, allez sur le champ « Réinitialiser les limites » et confi rmez avec la touche

. Vous pouvez ensuite fi xer de nouvelles limites. Lorsque vous avez fi xé toutes les limites, appuyez sur la touche

Sélectionnez les 64 satellites possibles au maximum et présents dans le signal sur le tuner 1. Sélectionnez le satellite souhaité et confi rmez avec la touche

. Les satellites sélectionnés sont cochés. Lorsque vous avez sélectionné les satellites souhaités, appuyez sur la touche

Confi guration de satellites Allez sur la ligne « Confi gurer satellites ». Appuyez sur la touche

L’affi chage suivant apparaît (exemple) :25 Raccordement et mise en service Dans la ligne « Satellite et position », sélectionnez le satellite dont vous souhaitez éditer les réglages. Satellite et position : Sélectionnez avec les touches

le satellite souhaité. Vous pouvez également, en appuyant sur la touche

, affi cher une liste de tous les satellites sélectionnés précédemment et y sélectionner le satellite souhaité. Type de LNB : Si votre installation de réception n’utilise pas de LNB universel, sélectionnez avec les touches

le type de LNB utilisé dans votre installation de réception. Vous avez le choix entre les types de LNB suivants : - Universel - Simple ou - Personnalisé Si vous n’utilisez pas de LNB universel, appuyez sur la touche

. Vous pouvez à présent effectuer les réglages pour votre type de LNB (Simple ou Personnalisé). Fréquences LNB (MHz) : Entrez les fréquences LNB (Low/High/Limite) à l’aide des touches numériques. Enregistrez ensuite les valeurs modifi ées avec la touche

Transpondeur de test : Sélectionnez le champ « Transpondeur de test ». Vous pouvez sélectionner ici un transpondeur pour vérifi er si vos réglages sont corrects à l’aide de la barre d’intensité et de qualité du signal. Arrêter pour signal : Sélectionnez le champ « Arrêter pour signal ». Sélectionnez si l’antenne motorisée doit s’immobiliser immédiatement lors de la réception d’un signal du satellite souhaité. Vous avez le choix entre « Activé » et « Désactivé ». Tourner l'antenne : Sélectionnez le champ « Tourner l’antenne ». Vous pouvez commander ici les déplacements de l’antenne motorisée avec les touches suivantes :

Démarrer une lente rotation en direction de l’ouest

Tourner pas à pas en direction de l’ouest Veuillez vous référer également à la documentation de votre LNB ou contacter un professionnel.26 Raccordement et mise en service

Arrêter le déplacement en cours

Tourner pas à pas en direction de l’est

Démarrer une lente rotation en direction de l’est Réglez le positionneur de manière à ce que les deux barres représentées à droite « Intensité du signal » et « Qualité du signal » atteignent le pourcentage le plus élevé possible. Lorsque vous avez atteint le meilleur signal de réception possible, allez sur la ligne « Mémoriser la position actuelle » et appuyez sur la touche

. Le récepteur mémorise alors ce satellite et rejoint automatiquement le réglage pour le satellite suivant. Si vous avez sélectionné plus d’un satellite pour le tuner 1, effectuez à présent les réglages pour le deuxième puis éventuellement pour les autres satellites sélectionnés, en procédant de la façon décrite p our le premier. Lorsque les réglages ont été effectués pour les satellites sélectionnés, appuyez sur la touche

Lorsque tous les réglages ont été effectués pour le tuner 1, appuyez sur la touche

(verte). Si nécessaire, le récepteur passe automatiquement aux réglages pour le deuxième tuner (à condition que vous ayez choisi « Séparé » comme type de branchement pour le deuxième tuner et que la confi guration du signal pour le deuxième tuner soit « Différente du tuner 1 »). En pareil cas, effectuez maintenant les réglages pour le deuxième tuner de la même manière que pour le premier tuner. Lorsque vous avez effectué les réglages pour les deux tuners et les satellites affectés aux tuners, l’affi chage pour la recherche de programmes apparaît automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation.27 Raccordement et mise en service Antenne motorisée (DiSEqC™1.3) Ma longitude Sélectionnez le champ « Ma longitude » et indiquez le degré de longitude auquel vous vous trouvez à l’aide des touches numériques. Ma latitude Sélectionnez le champ « Ma latitude » et indiquez le degré de latitude auquel vous vous trouvez à l’aide des touches numériques. Se rendre en position zéro Sélectionnez le champ « Se rendre en position zéro ». Par la confi rmation avec la touche

, le positionneur reçoit l’instruction de se mettre en position zéro. Défi nir limites Sélectionnez le champ « Défi nir limites ». Dans ce menu, vous pouvez défi nir les limites pour votre positionneur. Ceci est nécessaire en particulier lorsque le positionneur ne peut tourner librement que dans une plage donnée sous peine de rencontrer un obstacle (par ex. un mur ou un arbre). Appuyez sur la touche

. L’affi chage suivant apparaît : Les touches suivantes permettent de commander les déplacements du positionneur :

Démarrer une lente rotation en direction de l’ouest

Tourner pas à pas en direction de l’ouest

Arrêter le déplacement en cours

Tourner pas à pas en direction de l’est

Démarrer une lente rotation en direction de l’est Lorsque vous avez atteint la limite est ou ouest souhaitée, allez sur le champ « Défi nit la position actuelle comme limite **** » et confi rmez avec la touche

Raccordement et mise en service Pour supprimer à nouveau les limites fi xées, allez sur le champ « Réinitialiser les limites » et confi rmez avec la touche

. Vous pouvez ensuite fi xer de nouvelles limites. Lorsque vous avez fi xé toutes les limites, appuyez sur la touche

Sélectionner satellites - tuner 1 Allez sur la ligne « Sélectionner satellites ». Appuyez sur la touche

L’affi chage suivant apparaît (exemple) : Sélectionnez les 64 satellites possibles au maximum et présents dans le signal sur le tuner 1. Sélectionnez le satellite souhaité et confi rmez avec la touche

. Les satellites sélectionnés sont cochés. Lorsque vous avez sélectionné les satellites souhaités, appuyez sur la touche

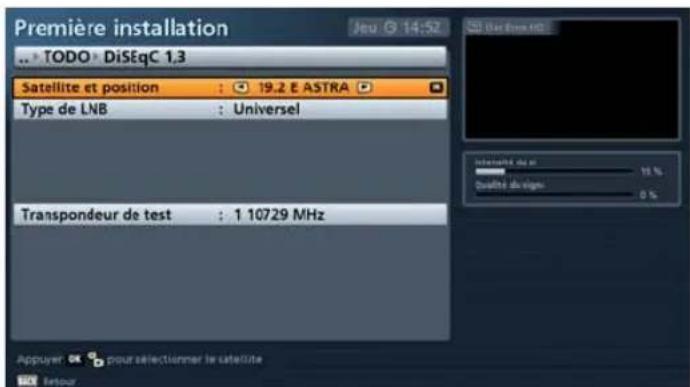

Confi gurer satellites Allez sur la ligne « Confi gurer satellites ». Appuyez sur la touche

L’affi chage suivant apparaît (exemple) :29 Raccordement et mise en service Dans la ligne « Satellite et position », sélectionnez le satellite dont vous souhaitez éditer les réglages. Satellite et position : Sélectionnez avec les touches

le satellite souhaité. Vous pouvez également, en appuyant sur la touche

, affi cher une liste de tous les satellites sélectionnés précédemment et y sélectionner le satellite souhaité. Type de LNB : Si votre installation de réception n’utilise pas de LNB universel, sélectionnez avec les touches

le type de LNB utilisé dans votre installation de réception. Vous avez le choix entre les types de LNB suivants : - Universel - Simple ou - Personnalisé Si vous n’utilisez pas de LNB universel, appuyez sur la touche

. Vous pouvez à présent effectuer les réglages pour votre type de LNB (Simple ou Personnalisé). Fréquences LNB (MHz) : Entrez les fréquences LNB (Low/High/Limite) à l’aide des touches numériques. Enregistrez ensuite les valeurs modifi ées avec la touche

Transpondeur de test : Sélectionnez le champ « Transpondeur de test ». Vous pouvez sélectionner ici un transpondeur pour vérifi er si vos réglages sont corrects à l’aide de la barre d’intensité et de qualité du signal. Si vous avez sélectionné plus d’un satellite pour le tuner 1, effectuez à présent les réglages pour le deuxième puis éventuellement pour les autres satellites sélectionnés, en procédant de la façon décrite pour le premier. Lorsque les réglages ont été effectués pour les satellites sélectionnés, appuyez sur la touche

Lorsque tous les réglages ont été effectués pour le tuner 1, appuyez sur la touche

(verte). Si nécessaire, le récepteur passe automatiquement aux réglages pour le deuxième tuner (à condition que vous ayez choisi « Séparé » comme type de branchement pour le deuxième tuner et que la confi guration du signal pour le deuxième tuner soit « Différente du tuner 1 »). En pareil cas, effectuez maintenant les réglages pour le deuxième tuner de la même manière que pour le premier tuner. Lorsque vous avez effectué les réglages pour les deux tuners et les satellites affectés aux tuners, l’affi chage pour la recherche de programmes apparaît automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation. Veuillez vous référer également à la documentation de votre LNB ou contacter un professionnel.30 Raccordement et mise en service Appuyez sur la touche

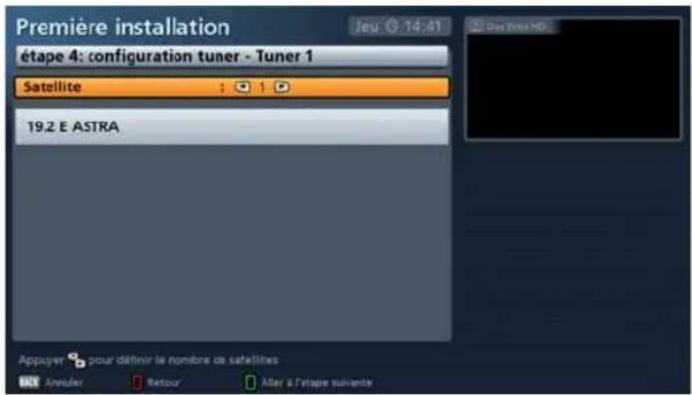

(verte). LNB simple Satellite et position : Sélectionnez avec les touches

le satellite souhaité. Vous pouvez également, en appuyant sur la touche

, affi cher une liste de tous les satellites enregistrés et y sélectionner le satellite souhaité. Type de LNB : Si votre installation de réception n’utilise pas de LNB universel, sélectionnez avec les touches

le type de LNB utilisé dans votre installation de réception. Vous avez le choix entre les types de LNB suivants : - Universel - Simple ou - Personnalisé Si vous n’utilisez pas de LNB universel, appuyez sur la touche

. Vous pouvez à présent effectuer les réglages pour votre type de LNB (Simple ou Personnalisé). Veuillez vous référer également à la documentation de votre LNB ou contacter un professionnel.31 Raccordement et mise en service Fréquences LNB (MHz) : Entrez les fréquences LNB (Low/High/Limite) à l’aide des touches numériques. Enregistrez ensuite les valeurs modifi ées avec la touche

Transpondeur de test : Sélectionnez le champ « Transpondeur de test ». Vous pouvez sélectionner ici un transpondeur pour vérifi er si vos réglages sont corrects à l’aide de la barre d’intensité et de qualité du signal. Lorsque tous les réglages ont été effectués, appuyez sur la touche

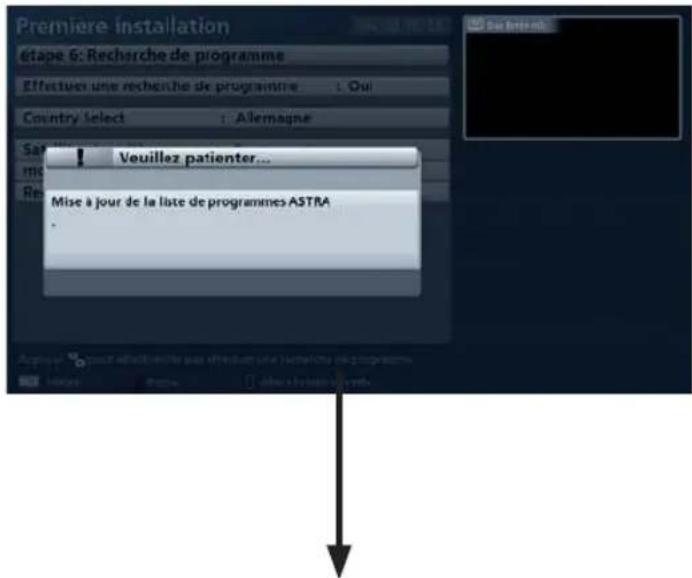

(verte). L’affi chage pour la recherche de programmes apparaît automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation.32 Raccordement et mise en service Sélectionnez avec les touches

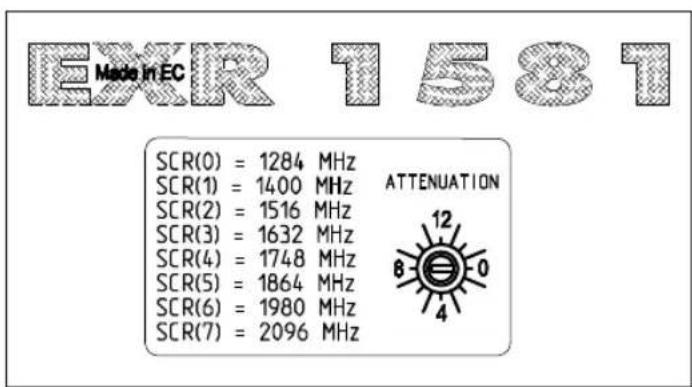

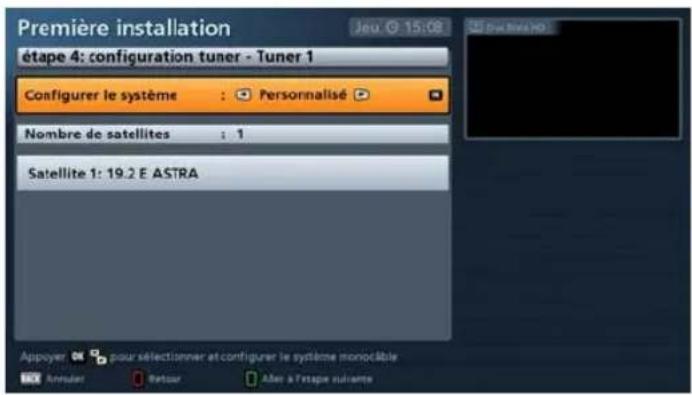

« Oui » dans la ligne « Système monocâble installé ». Allez ensuite sur le champ « Tuner 1 & 2 : Système monocâble ». Appuyez sur la touche

(verte). Sélectionnez le système monocâble utilisé dans votre installation de réception : - EXR .../EXU ... Pour toutes les matrices monocâbles Kathrein - UAS 481 Pour le LNB monocâble Kathrein UAS 481 - Personnalisé Pour tous les systèmes monocâbles qui ne correspondent pas aux rubriques ci-dessus Système monocâble Veuillez vous référer à la documentation de votre installation de récep- tion ou contacter un professionnel. Pour le réglage des SCR, des fréquences et de l’éventuel PIN affectés au tuner, veuillez vous référer à la documentation jointe à votre système. Dans celle-ci fi gure la correspondance entre les différents SCR et les fréquences de transmission affectées. Il est également possible que vous ne puissiez pas choisir librement le PIN protégeant certaines fréquences et que celui-ci soit également prescrit dans la documentation des composants monocâbles. Veuillez également noter que plusieurs récepteurs ne peuvent pas utiliser les mêmes fréquences/canaux car ils se gêneraient mutuellement. Pour les tuners 1 et 2, les mêmes fréquences/canaux ne doivent pas être attribués. Poursuivez avec la déclaration du type de réception monocâble que vous avez sélectionné lors de la première installation.33 Raccordement et mise en service Système monocâble - EXR .../EXU ... Sélectionnez avec les touches

« EXR .../EXU ... » dans la ligne « Confi gurer le système ». Appuyez sur la touche

L’affi chage suivant apparaît : Protéger le canal avec un PIN : Si, dans votre système monocâble, il est possible de protéger la fréquence de transmission au moyen d'un PIN, vous pouvez le faire dans ce menu. La fréquence de transmission ne peut alors pas être utilisée par un autre récepteur sans saisie préalable du PIN. Sélectionnez « Oui ». Vous pouvez ensuite entrer un code PIN (0 à 255) dans la ligne « Code PIN pour tuner 1 » à l’aide des touches numériques. Tuner 1 : Sélectionnez un canal de transmission disponible (SCR 0 - SCR 7). Canal de transmission pour tuner 1 : Sélectionnez l’une des fréquences de transmission disponibles. Voir l’exemple à droite (EXR 1581) Correspondance entre canal de transmission et fréquence de transmission. Procédez aux réglages pour le deuxième tuner de la même manière que pour le premier. Lorsque tous les réglages ont été effectués, appuyez sur la touche

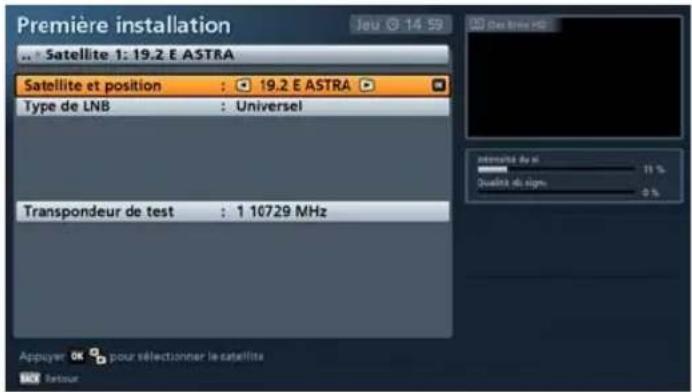

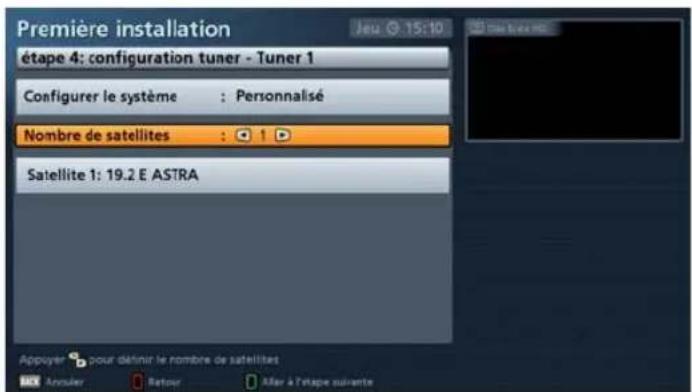

Nombre de satellites Sélectionnez ici le nombre de satellites présents dans le signal sur le tuner 1 (deux au maximum). Sélectionnez la ligne « Satellite 1 : ..... ». Appuyez sur la touche

pour régler ou modifi er le satellite sélectionné. L’affi chage suivant apparaît (exemple) : Raccordement et mise en service Dans la ligne « Satellite et position », sélectionnez le satellite dont vous souhaitez éditer les réglages. Satellite et position : Sélectionnez avec les touches

le satellite souhaité. Vous pouvez également, en appuyant sur la touche

, affi cher une liste de tous les satellites enregistrés et y sélectionner le satellite souhaité. Type de LNB : Si votre installation de réception n’utilise pas de LNB universel, sélectionnez avec les touches

le type de LNB utilisé dans votre installation de réception. Vous avez le choix entre les types de LNB suivants : - Universel - Simple ou - Personnalisé Si vous n’utilisez pas de LNB universel, appuyez sur la touche

. Vous pouvez à présent effectuer les réglages pour votre type de LNB (Simple ou Personnalisé). Veuillez vous référer également à la documentation de votre LNB ou contacter un professionnel.35 Raccordement et mise en service Fréquences LNB (MHz) : Entrez les fréquences LNB (Low/High/Limite) à l’aide des touches numériques. Enregistrez ensuite les valeurs modifi ées avec la touche

Transpondeur de test : Sélectionnez le champ « Transpondeur de test ». Vous pouvez sélectionner ici un transpondeur pour vérifi er si vos réglages sont corrects à l’aide de la barre d’intensité et de qualité du signal. Lorsque les réglages ont été effectués pour les satellites sélectionnés, appuyez sur la touche

Si vous avez sélectionné deux satellites, effectuez à présent les réglages pour le deuxième satellite en procédant de la façon décrite pour le premier. Lorsque tous les réglages ont été effectués, appuyez sur la touche

(verte). Lorsque tous les réglages ont été effectués, l’affi chage pour la recherche de programmes apparaît automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation. Système monocâble - UAS 481 Sélectionnez avec les touches

« UAS 481 » dans la ligne « Confi gurer le système ». Appuyez sur la touche

L’affi chage suivant apparaît : Tuner 1 : Sélectionnez un canal de transmission disponible (SCR 0 - SCR 3). Tuner 2 : Sélectionnez un canal de transmission disponible (SCR 0 - SCR 3).36 Raccordement et mise en service Lorsque tous les réglages ont été effectués, appuyez sur la touche

Nombre de satellites Un seul satellite peut être reçu avec l’UAS 481. Ce réglage ne peut pas être modifi é. Sélectionnez la ligne « Satellite 1 : ..... ». Appuyez sur la touche

pour régler ou modifi er le satellite sélectionné. L’affi chage suivant apparaît (exemple) : Satellite et position : Sélectionnez avec les touches

le satellite souhaité. Vous pouvez également, en appuyant sur la touche

, affi cher une liste de tous les satellites enregistrés et y sélectionner le satellite souhaité. Transpondeur de test : Sélectionnez le champ « Transpondeur de test ». Vous pouvez sélectionner ici un transpondeur pour vérifi er si vos réglages sont corrects à l’aide de la barre d’intensité et de qualité du signal. Lorsque les réglages ont été effectués pour les satellites sélectionnés, appuyez sur la touche

Lorsque tous les réglages ont été effectués, appuyez sur la touche

(verte). L’affi chage pour la recherche de programmes apparaît automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation.37 Raccordement et mise en service Système monocâble - Personnalisé Sélectionnez avec les touches

« Personnalisé » dans la ligne « Confi gurer le système ». Appuyez sur la touche

L’affi chage suivant apparaît : Protéger le canal avec un PIN : Si, dans votre système monocâble, il est possible de protéger la fréquence de transmission au moyen d'un PIN, vous pouvez le faire dans ce menu. La fréquence de transmission ne peut alors pas être utilisée par un autre récepteur sans saisie préalable du PIN. Sélectionnez « Oui ». Vous pouvez ensuite entrer un code PIN (0 à 255) dans la ligne « Code PIN pour tuner 1 » à l’aide des touches numériques. Tuner 1 : Sélectionnez un canal de transmission disponible (SCR 0 - SCR 7). Canal de transmission pour tuner 1 : Sélectionnez l’une des fréquences de transmission disponibles. Voir l’exemple à droite (EXR 1581) Correspondance entre canal de transmission et fréquence de transmission. Procédez aux réglages pour le deuxième tuner de la même manière que pour le premier. Lorsque tous les réglages ont été effectués, appuyez sur la touche

Raccordement et mise en service Nombre de satellites Sélectionnez ici le nombre de satellites présents dans le signal sur le tuner 1 (deux au maximum). Sélectionnez la ligne « Satellite 1 : ..... ». Appuyez sur la touche

pour régler ou modifi er le satellite sélectionné. L’affi chage suivant apparaît (exemple) : Dans la ligne « Satellite et position », sélectionnez le satellite dont vous souhaitez éditer les réglages. Satellite et position : Sélectionnez avec les touches

le satellite souhaité. Vous pouvez également, en appuyant sur la touche

, affi cher une liste de tous les satellites enregistrés et y sélectionner le satellite souhaité. Type de LNB : Si votre installation de réception n’utilise pas de LNB universel, sélectionnez avec les touches

le type de LNB utilisé dans votre installation de réception. Vous avez le choix entre les types de LNB suivants : - Universel - Simple ou - Personnalisé Si vous n’utilisez pas de LNB universel, appuyez sur la touche

. Vous pouvez à présent effectuer les réglages pour votre type de LNB (Simple ou Personnalisé). Veuillez vous référer également à la documentation de votre LNB ou contacter un professionnel.39 Raccordement et mise en service Fréquences LNB (MHz) : Entrez les fréquences LNB (Low/High/Limite) à l’aide des touches numériques. Enregistrez ensuite les valeurs modifi ées avec la touche

Transpondeur de test : Sélectionnez le champ « Transpondeur de test ». Vous pouvez sélectionner ici un transpondeur pour vérifi er si vos réglages sont corrects à l’aide de la barre d’intensité et de qualité du signal. Lorsque les réglages ont été effectués pour les satellites sélectionnés, appuyez sur la touche

Si vous avez sélectionné deux satellites, effectuez à présent les réglages pour le deuxième satellite en procédant de la façon décrite pour le premier. Lorsque tous les réglages ont été effectués, appuyez sur la touche

(verte). Lorsque tous les réglages ont été effectués, l’affi chage pour la recherche de programmes apparaît automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation.40 Si vous ne souhaitez pas effectuer une recherche de programmes, appuyez sur la touche

(verte) et poursuivez avec « Date et heure ». Si vous souhaitez effectuer une recherche de programmes, sélectionnez « Oui » avec les touches

L’affi chage suivant apparaît : Liste prétriée pour (Country Select) A l’aide des touches

, vous pouvez sélectionner si les programmes trouvés lors de la recherche doivent être triés en fonction d’une liste de programmes enregistrée en usine pour le pays sélectionné. Ceci n’est actuellement possible que pour l’Allemagne, l’Autriche et la Suisse. Recherche de programme Raccordement et mise en service Satellite et position A l’aide des touches

, vous pouvez maintenant choisir un des satellites que vous avez confi gurés ou « Tous les satellites ». Avec « Tous les satellites », tous les satellites que vous avez confi gurés sont explorés à la recherche de nouveaux programmes. Assurez-vous que votre installation de réception est pointée sur ce/s satellite/s. mode recherche de programme Avec les touches

, sélectionnez le type de programmes à chercher. Vous avez trois possibilités : - « en clair & cryptés » Tous les programmes sont recherchés - « uniquement en clair » Seuls les programmes diffusés en clair sont recherchés - « uniquement cryptés » Seuls les programmes cryptés sont recherchés41 Raccordement et mise en service Recherche réseau (NIT) Indiquez avec les touches

(Activé/Désactivé) si une recherche réseau doit être effectuée. Avec « Recherche réseau Désactivé », seuls les transpondeurs mémorisés en usine du ou des satellites que vous avez précédemment sélectionnés sont explorés à la recherche de programmes non encore mémorisés. Avec « Recherche réseau Activé », des transpondeurs non encore mémorisés peuvent être trouvés par l’interconnexion des transpondeurs. Ceux-ci sont mémorisés et explorés à la recherche de nouveaux programmes, tout comme les transpondeurs déjà existants. Lorsque tous les réglages ont été effectués, appuyez sur la touche

(verte). Les affi chages suivants apparaissent d’abord (exemple) : Le récepteur met à jour automatiquement la liste de programmes ASTRA enregistrée dans l’appareil *

(liste LCN). Ceci peut durer quelques minutes.

La liste de programmes ASTRA est une liste de programmes transmise par ASTRA. Elle est utilisée pour la mise à jour de la liste de programmes enregistrée dans le récepteur. Voir également la Notice d'utilisation Partie 2 Chapitre « Menu principal - Recherche de programme », « LCN (mise à jour de la liste de programmes ASTRA) ». Pour voir les programmes cryptés, il vous faut un module CI (Common Interface) correspondant de même qu’une carte Smartcard valide et un abonnement du fournisseur de TV payante.42 Raccordement et mise en service Décalage heure UTC locale (écart de fuseau horaire UTC) Sélectionnez la différence horaire par rapport à l’heure UTC (anciennement GMT) (pour l’Allemagne par ex. : + 1 heure). La différence est réglable par pas de 30 minutes et est limitée à 11 heures et 30 minutes (+ et -). Date et heure Lorsque le réglage est terminé, appuyez sur la touche

(verte) pour terminer la première installation. Après la recherche, l’écran affi che (exemple) : Appuyez sur la touche

. Les nouveaux programmes trouvés sont ajoutés à la fi n de la liste générale existante. Pendant la recherche, l’écran affi che (exemple) : Programmes TV trouvés Programmes radio trouvés Remarque : Vous pouvez arrêter la recherche à tout moment avec la touche

Raccordement et mise en service A l’issue d’une première installation réussie (image TV présente), nous vous recommandons de faire rechercher par le récepteur si une mise à jour du logiciel est disponible. Pour ce faire, vous devez avoir sélectionné (entre autres) le satellite ASTRA 19,2° Est au cours de la première installation. Allez dans le menu principal avec la touche

. Sélectionnez avec les touches

le « Menu service » et confi rmez avec la touche

. Sélectionnez avec les touches

« Mise à jour par satellite » et confi rmez à nouveau avec la touche

. Le récepteur commence alors automatiquement à rechercher un nouveau logiciel. Pour la suite des explications concernant la procédure de mise à jour, veuillez vous référer au chapitre « Menu principal », « Menu service », « Mise à jour par satellite » dans la présente notice d’utilisation. A l’issue de la première installation, vous pouvez modifi er la/les liste/s de programmes à votre guise. Voir la Notice d’utilisation Partie 2, chapitre « Menu principal - Editer la liste de programmes ». Si des modifi cations sont intervenues dans la liste de programmes ASTRA, l’affi chage suivant apparaît : Si vous ne souhaitez pas éditer les emplacements de programme des nouveaux programmes, vous pouvez quitter l’affi chage avec la touche

. Les nouveaux programmes sont alors enregistrés sur l'emplacement de programme proposé par le récepteur. ou : Vous pouvez basculer directement sur le menu « Editer la liste de programmes » en appuyant sur la touche

. La façon d’effectuer des modifi cations dans la liste de programmes est expliquée dans la Notice d’utilisation, Partie 2, chapitre « Menu principal - Editer la liste de programmes ». Tip! Tip!44 Raccordement et mise en service Vous trouverez ce menu sur le récepteur sous : Menu principal - Interfaces - Réglages réseau. Après l’appel du menu, l’affi chage suivant apparaît (exemple) : L’interface Ethernet utilisée dans le récepteur est une interface Ethernet 10/100 Base-T. Si vous souhaitez raccorder votre récepteur à un serveur DHCP/routeur, sélectionnez le réglage « Activé » avec les touches

. Si vous souhaitez relier le récepteur à un PC ou un ordinateur portable, le réglage de DHCP doit être « Désactivé ». DHCP « Activé » (serveur DHCP/routeur) DHCP « Désactivé » (hub/switch/connexion directe à un PC ou un ordinateur portable) Sélectionnez les différentes positions avec les touches

. Effectuez les modifi cations des réglages actuels avec les touches

ou les touches numériques. Une connexion Internet est nécessaire pour pouvoir utiliser HbbTV et le PORTAIL RedBull MEDIA HOUSE ! Ces réglages doivent uniquement être effectués si le récepteur doit être intégré à un réseau (par ex. pour la connexion Internet) ou relié au PC/à l’ordinateur portable au travers d’un câble réseau croisé. Observez également nos exemples de raccordement pour la fonction réseau à la fi n de cette notice de même que les indications données à ce sujet sur Internet sous « www.kathrein.de » « Service » → « Software und Download » → « Receiver » → « UFS 924 ». Pour pouvoir raccorder le PC ou l’ordinateur portable au récepteur au travers du réseau, vous devez disposer de tous les droits (droits d’administrateur) sur votre PC ou ordinateur portable et votre réseau. Si vous rencontrez des problèmes de raccordement du récepteur à votre réseau ou au PC ou à l’ordinateur portable, adressez-vous à un professionnel du PC ou des réseaux. Connexion réseau/Internet45 Raccordement et mise en service Sélectionnez avec les touches

le champ « Obtention de l’adresse IP » et confi rmez le démarrage avec la touche

Votre serveur DHCP/routeur assigne alors une adresse IP au récepteur. Lorsque le récepteur a obtenu son adresse IP du serveur DHCP (l’adresse IP est affi chée), allez sur le champ « Mémoriser » et confi rmez avec la touche

Effectuez les réglages nécessaires pour votre réseau. Lorsque vous avez effectué tous les réglages, allez sur le champ « Mémoriser » et confi rmez avec la touche

Exemple de confi guration : Récepteur : Adresse IP : 192.168.1.2 Masque de sous-réseau : 255.255.255.0 PC/ordinateur portable : Adresse IP : 192.168.1.4 Masque de sous-réseau : 255.255.255.0 Si aucune liaison n’est possible entre le récepteur et le serveur DHCP/routeur avec le réglage « DHCP Activé », mettez le réglage sur « DHCP Désactivé » et effectuez le réglage décrit (DHCP « Désactivé »).46 Raccordement et mise en service Observez impérativement les consignes de votre fournisseur de télévision payante de même que les instructions jointes à la carte Smartcard et au module CA (Conditional Access) !Les cartes Smartcard et les modules CI ne sont pas fournis avec le récepteur !Les cartes et les modules sont fournis par les différents diffuseurs de télévision payante et contiennent les données de l’abonné, ainsi que celles des programmes souscrits. Ces programmes sont, normalement, cryptés.Adressez-vous directement à un diffuseur de télévision payante si un canal de ce type vous intéresse.L’utilisation de la carte Smartcard et du module CI relève de votre propre responsabilité !Le module CI accueille la carte « Smartcard » vendue par le diffuseur de télévision payante. Chaque carte correspond à une technique de codage.Mettez votre carte en lieu sûr lorsque vous ne l’utilisez pas, de même que votre code PIN ! Common Interface (CI)/Lecteur de Smartcard Insertion du module CI dans la CILa Common Interface (CI+) de l’UFS 924 est prévue pour recevoir deux modules CI. Elle se trouve à l'avant du récepteur (derrière le volet). Le module CI reçoit la carte Smartcard (contacts de la puce dirigés vers le haut et vers le connecteur) et est ensuite glissé dans le logement CI+ . La carte Smartcard doit être insérée dans le module CI sans forcer. Il en va de même pour l’insertion du module CI dans le logement CI+ !Evitez de forcer et consultez les instructions jointes à la carte Smartcard et au module CI. Pour retirer le module CI, appuyez sur le bouton d'éjection correspondant et retirez-le vers l'arrière.

Insertion de la carte SmartCard et du module CI

Identifi cation des défauts et résolution des problèmes En cas de dysfonctionnement, commencez par contrôler tous les raccordements et les états de fonctionnement :

1. Les fi ches d’alimentation du récepteur et du téléviseur sont branchées sur une prise murale

2. Le câble d’antenne est bien raccordé à l’entrée du récepteur

3. Le récepteur et le téléviseur sont correctement raccordés à l’aide d’un câble HDMI ou péritel

4. Les ports audio sont, le cas échéant, bien reliés à la chaîne Hi-Fi ou au système Dolby Digital

5. Le récepteur et le téléviseur (chaîne Hi-Fi/système Dolby Digital) sont bien sous tension (vérifi er les

témoins de contrôle)

6. Le récepteur réagit correctement aux impulsions de la télécommande

Vous trouverez ci-dessous quelques conseils vous permettant d’identifi er les défauts. Problème Cause Solution Le message « Pas de signal ! » apparaît avec quelques programmes ou tous les programmes Contacter un spécialiste des antennes pour qu’il vérifi e ou répare l’installation. Contrôler les réglages dans le menu « Réglages », « Antenne et satellites », « confi guration tuner » et les modifi er si nécessaire. Le récepteur ne réagit plus à la télécommande Les piles utilisées sont peut-être déchargées ou mal insérées dans le compartiment Contrôler les piles (voir également « Insertion des piles dans la télécommande » dans la Notice d’utilisation Partie 1) Le code de commande du récepteur ou de la télécommande a peut-être été déréglé par erreur Régler le code infrarouge 1 de la manière décrite dans la notice d’utilisation sous « Menu principal Réglages », « Réglages de base », « Réglage du code de télécommande » L’heure affi chée est incorrecte Le réglage pour l’heure d’été est incorrect. Le signal de réception a transmis une heure incorrecte Contrôler la dif férence avec l’heure UTC réglée dans le menu « Réglages », « Réglages de base », « Date et heure » et la modifi er si nécessaire. Eteindre le récepteur à l’aide de l’interrupteur secteur depuis le programme en cours, par exemple Das Erste ou ZDF, patienter 10 secondes, puis le remettre en marche Les programmes suivants présentent des dysfonctionnements ou le message « Signal faible ou pas de signal ! » apparaît : Sport 1, Tele 5, HSE 24 et Sonnenklar TV Les téléphones DECT utilisent les mêmes fréquences que ces programmes. Si le niveau est trop faible ou le câble mal isolé, des dysfonctionnements peuvent survenir Adressez-vous à votre spécialiste en antennes48 Service Ecran bleu ou noir, absence de menus à l’écran Une erreur de manipulation (pression sur la touche 0) a désactivé la liaison péritel avec le téléviseur Appuyez sur la touche 0 jusqu’à ce que l’image TV s’affi che de nouveau à l’écran Problème de réseau La connexion au réseau est impossible Vérifi ez si le câble réseau (croisé) est correctement branché (enclenché) (récepteur, routeur …) Adressez-vous à un professionnel du PC ou des réseaux Le service HbbTV n’est pas disponible Le programme sélectionné ne propose pas HbbTV Sélectionnez un programme/ émetteur qui propose HbbTV (par ex. ARD ou ZDF) La connexion Internet n’est pas disponible Vérifi ez si le câble réseau (croisé) est correctement branché (enclenché) (récepteur, routeur …) Adressez-vous à un professionnel du PC ou des réseaux Après lecture de cette notice, si vous avez encore des questions sur la mise en service ou l’utilisation de l’appareil ou bien si vous avez rencontré un problème, prenez contact avec votre revendeur. Identifi cation des défauts et résolution des problèmes49 Annexe technique Exemple de raccordement élargi Chaîne Hi-Fi Réseau PC/ordinateur portable Disque dur externe Installation Dolby Digital DBR (magnétoscope) / DVD50 Annexe technique Caractéristiques techniques Type UFS 924/1000 GB UFS 924/500 GB Référence 20210206 20210207 20210208 20210209 Couleur Argent Noir Argent Noir Plage HF Gamme FI Sat MHz 950-2150 Plage de niveau d’entrée dBμV 44-83 Modulation, FEC, démultiplexeur Standard DVB-S/DVB-S2 Résolution vidéo CCIR 601 (720 x 576 lignes), 576p, 720p, 1080i, 1080p Décodage vidéo MPEG-2, MPEG-4/H.264, Xvid Débit de données d’entrée MSymb/s 2-45, (30 avec DVB-S2/8PSK) Rapport S/B dB > 53 Système TV - audio Décodage AC 3, MPEG-1, Layer 1, 2 et 3 (MP3)/HE-AAC Taux d’échantillonnage kHz 32/44,1/48 Rapport S/B dB > 65 Enregistreur avec disque dur Capacité mémoire GB 1000 500 Durée d’enregistrement h Env. 600 en SDTV, env. 200 en HDTV (en fonction du débit de données et de la modifi cation des contenus des images) Env. 300 en SDTV, env. 100 en HDTV (en fonction du débit de données et de la modifi cation des contenus des images) Alimentation électrique Tension secteur V/Hz 230/50-60 Puissance absorbée (max./typ. en service/veille) W < 75/typ. 22/< 0,5 Alimentation LNB (horiz./vert.) V/mA 14/18 ; max. 400 Signal de commande kHz 22 ; DiSEqCTM1.0/-1.1/-1.2, USALS, monocâble SCR (EN 50494) Connexions Entrée FI Sat 4 x prise F Connexion TV/VCR 2 x prise péritel Sortie vidéo analogique 3 x prise Cinch (YPbPr)/1 x prise Cinch Sortie vidéo/audio numérique 1 x HDMI Sortie audio analogique 2 x prise Cinch Sortie audio numérique (optique/électrique) Câble optique standard (S/PDIF)/1 x prise Cinch Common Interface/système de cryptage Pour 2 modules CI+/CI Interface données USB/Ethernet/lecteur de carte SD 3 x 2.0/1/1 Généralités Température ambiante °C Max. +5 à +40 Dimensions (l x h x p) mm 435 x 67 x 273 Poids kg 3,651 Annexe technique Exemples de raccordement FI Sat

Protection antisurtension KAZ 11/KAZ 12 FI Sat FI Sat55 PC/Laptop Netzwerkkabel DHCP-Server, Router (z. B. FRITZ!Box) TCP/IP-Adresse: automatisch Funkstrecke Annexe technique DHCP (récepteur) : MARCHE UFS 924 Internet Exemples de raccordement pour la fonction réseau Câble réseau Liaison radio PC/ordinateur portable Adresse TCP/IP : automatique Serveur DHCP, routeur (par ex. FRITZ!Box)56 Annexe technique PC/Laptop Netzwerkkabel DHCP-Server, Router (z. B. FRITZ!Box) TCP/IP-Adresse: automatisch Funkstrecke DHCP (récepteur) : MARCHE UFS 924 Internet Câble réseau Liaison radio PC/ordinateur portable Adresse TCP/IP : automatique Serveur DHCP, routeur (par ex. FRITZ!Box)57 Annexe technique DHCP (récepteur) : MARCHE PC/Laptop Funkstrecke UFZ 130 *

NetzwerkkabelNetzwerkkabel Internet Câble réseau Serveur DHCP, routeur (par ex. FRITZ!Box) PC/ordinateur portable PC/ordinateur portable Câble réseau Câble réseau Câble réseau Adresse TCP/IP :

Annexe technique DHCP (récepteur) : ARRET UFS 924 PC/Laptop Netzwerkkabel Switch/HUB TCP/IP-Adresse:

Switch/HUB Câble réseau Adresse TCP/IP :

PC/ordinateur portable PC/ordinateur portable Câble réseau Câble réseau60 Annexe technique DHCP (récepteur) : ARRET UFS 924 PC/Laptop Gekreuztes Netzwerkkabel IP-Adresse:

Câble réseau croisé Adresse IP :

Assistant notice
Powered by ChatGPT
En attente de votre message
Informations produit

Marque : KATHREIN

Modèle : UFS 924

Catégorie : Récepteur satellite
