MODE D'EMPLOI UFS 946 KATHREIN

Consignes de sécurité - Remarques importantes 2

Retour/Emballage d'origine 4

Ventilateur/Orifices d'airation de l'appareil .... 4

Eteindre le récepteur 4

Divers 4

Fournitures 5

Raccordement et mise en service. 6

Vue avant/arrête du récepteur (volet avant ouvert) 6

Montage suspendu (exampie) 8

Montage sur un support plan solide 9

Insertion des piles dans la télécommande 9

Raccordement de l'appareil 10

Raccordement TV 10

Common Interface (CI)/Lecteur de Smartcard. 46

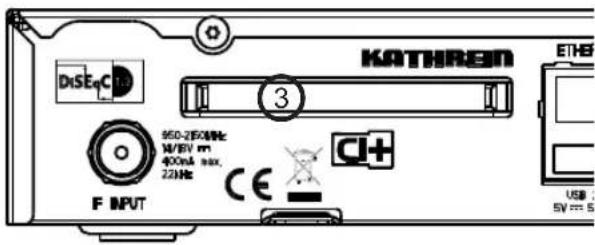

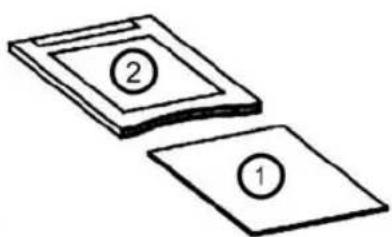

Insertion de la carte SmartCard et du module CI .. 46

Identification des defaults et résolution des problèmes 47

Service 48

Annexe technique 49

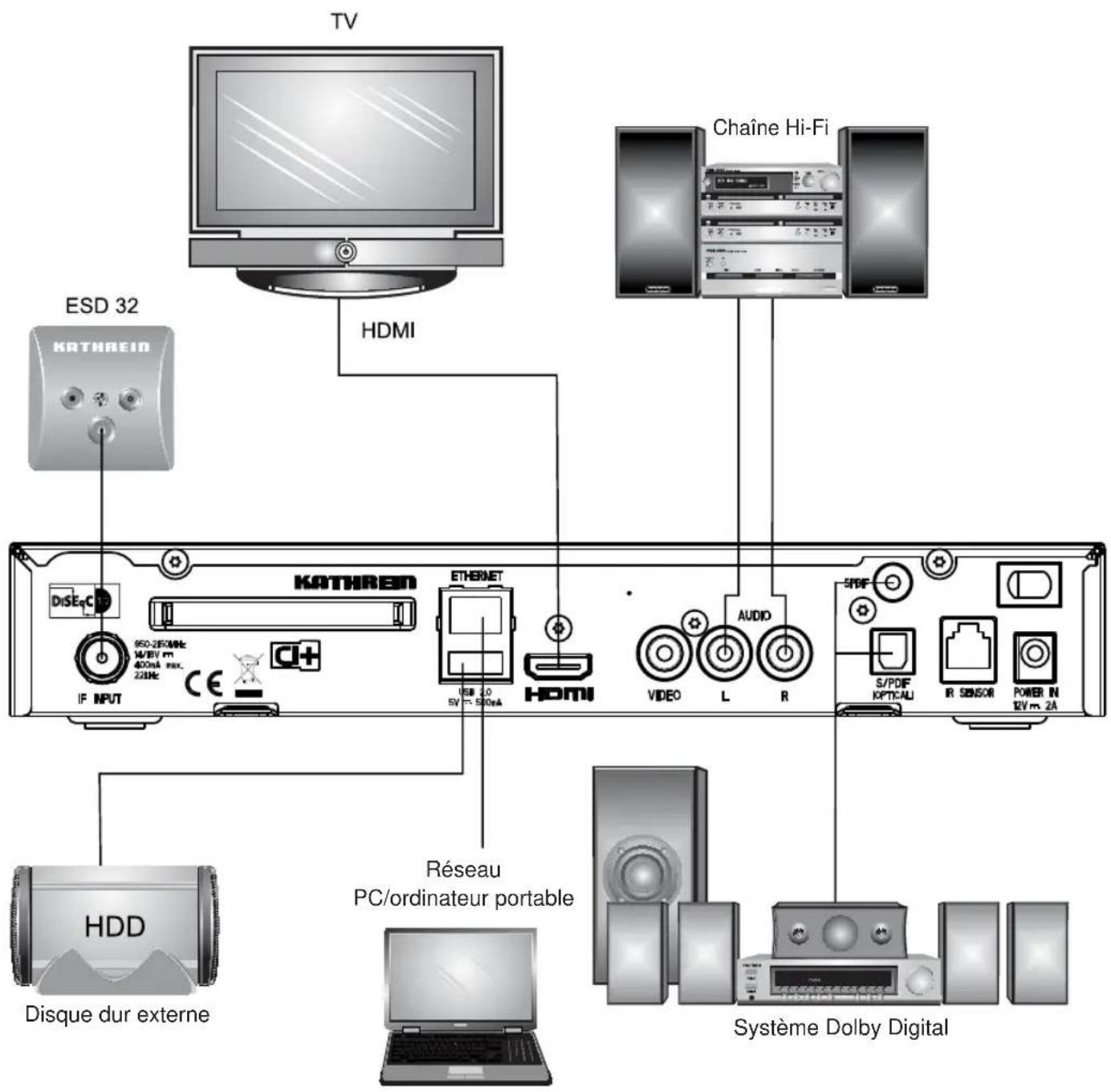

Exemple de raccordement élargi 49

Données techniques 50

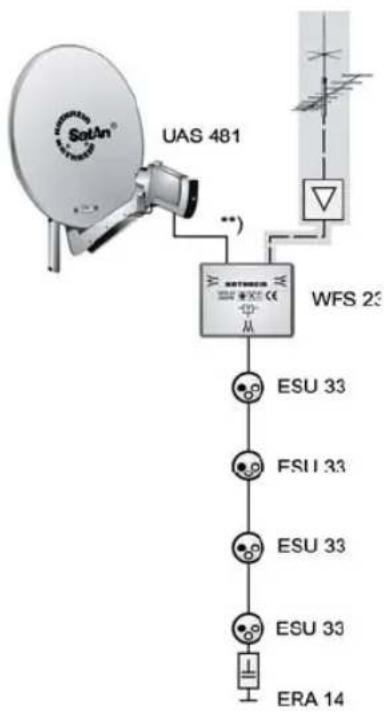

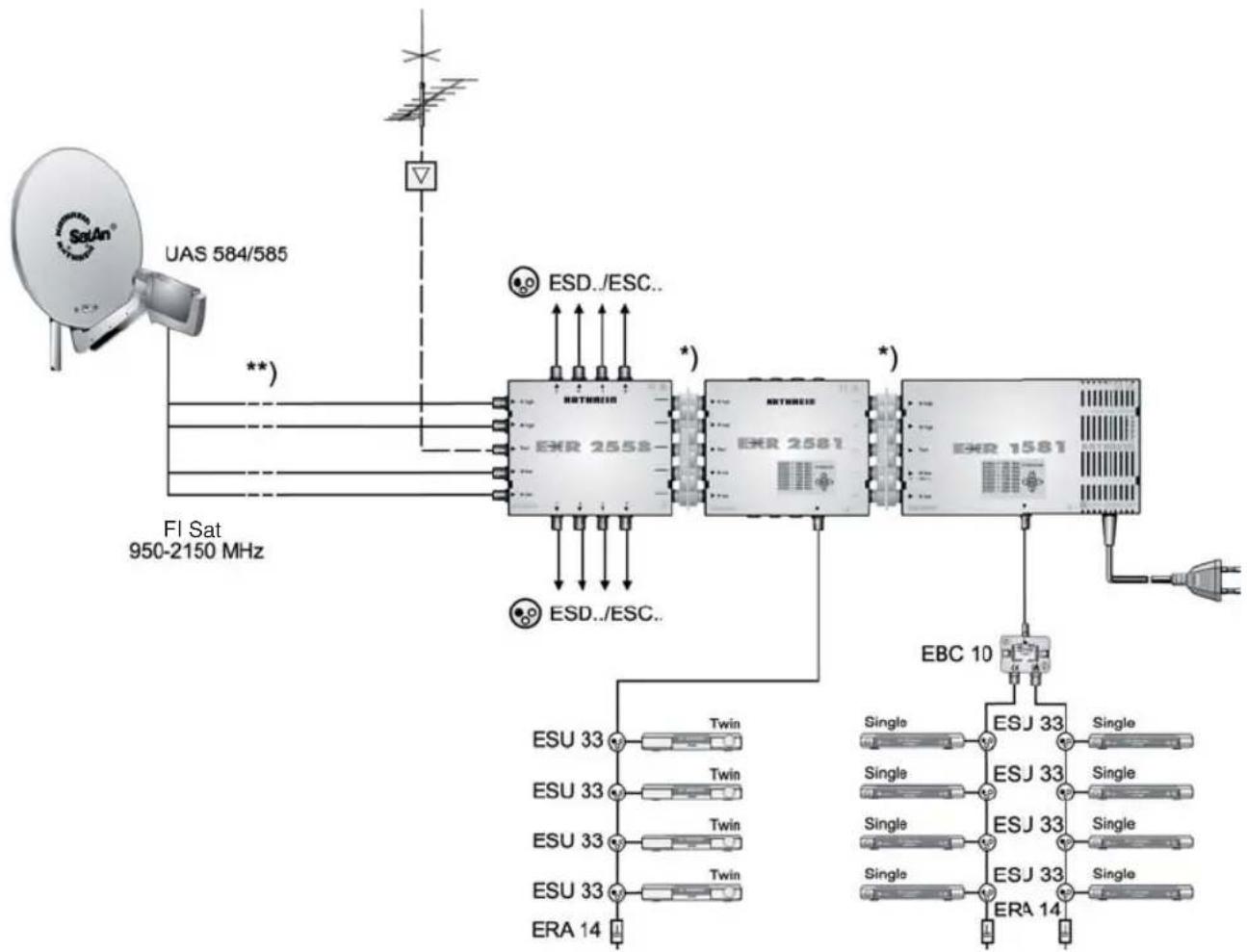

Exemples de raccordement FI Sat 51

Installations individuelles 51

Installations système monocable 52

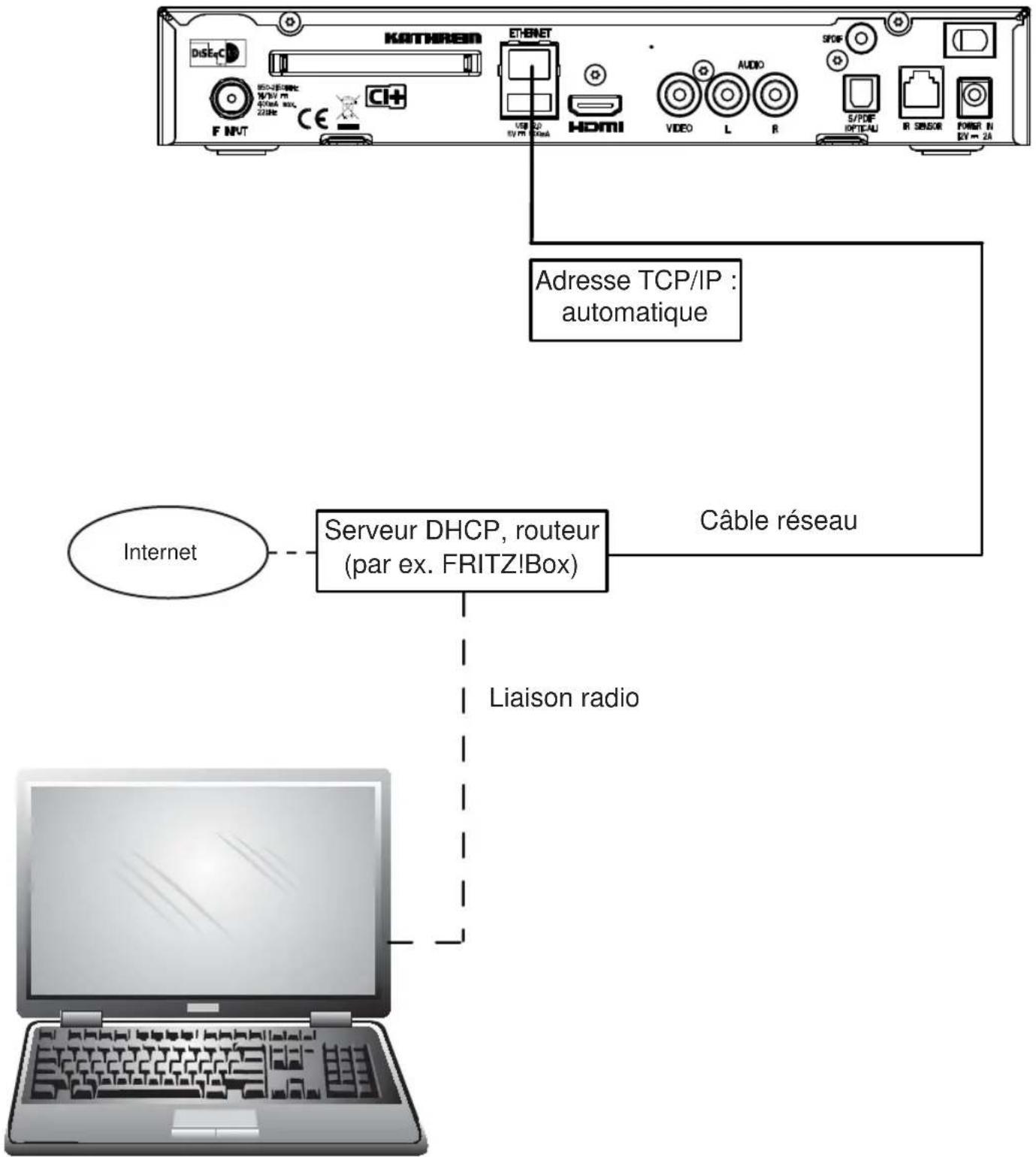

Exemples de raccordement pour la fonction réseau 53

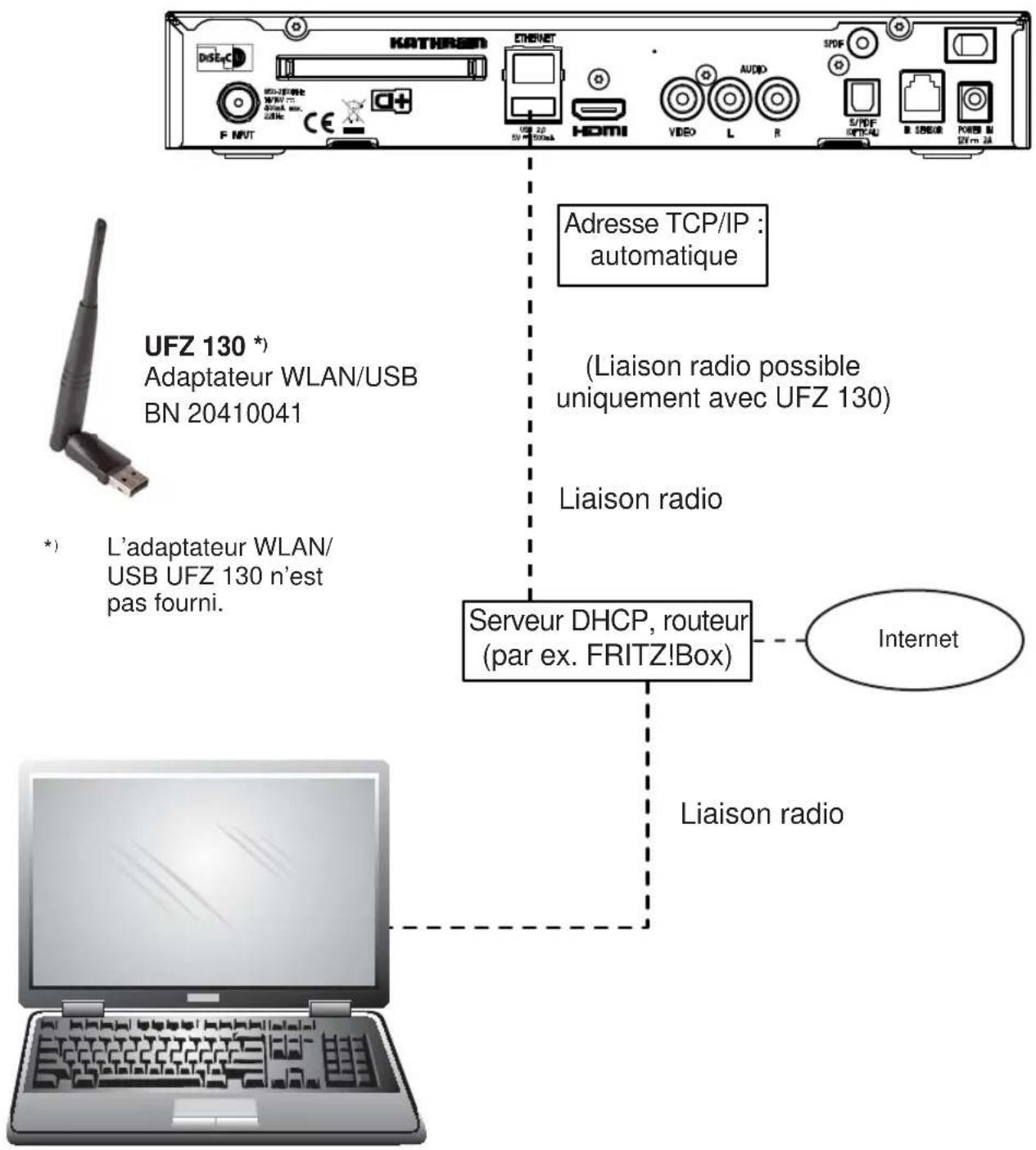

DHCP (récepteur) : MARCHE 53

DHCP (récepteur) : MARCHE 54

DHCP (récepteur) : MARCHE 55

DHCP (récepteur) : ARRET 56

DHCP (récepteur) : ARRET 57

DHCP (récepteur) : ARRET 58

Notes personelles 59

Si vous ne connaissiez pas la configuration de votre installation de réception satellite, nous vous recommendons de vous adresser à votre revendeur pour la première installation du récepteur.

Consignes de sécurité - Remarques importantes

Vous trouvez dans ces pages des remarques importantes concernant le fonctionnement, le lieu d'installation et le raccordement de l'appareil. Veuillez dire ces consignes avec attention avant demettre l'appareil en service.

Danger!

Cordon d'alimentation

Veillez à ne pas endommager le cordon d'alimentation (cable secteur). Les apparèils dont le cordon d'alimentation est endommagé doivent être débranchés (retrait de la fi che d'alimentation) et réparés par un électricien qualifié avant d'être remis en service. Utilisez exclusivement le bloc d'alimentation fourni avec l'appareil (s'il est prévu) !

Danger de mort par électrocution!

Nettoyage

Débranche la fi che d'alimentation avant de nettoyer l'appareil. Utilisez un chiffon sec pour effectuer le nettoyage et nettoyez uniquement la surface. N'ouvre eneldom cas l'appareil.

Tout contact avec les composants internes de l'appareil représenté un risque d'électrocution et par là même un danger mortel!

Enfants qui jouent

Veillez à ce que les enfants n'introduisent pas d'objects par les orifi ces d'airation.

Danger de mort par électrocution!

Mise à la terre

L'antenne doit etre correctement mise a la terre ou raccordee a la compensation du potentiel.

Respectez la norme EN 60728/11 et, le cas échéant, les prescriptions en vigueur dans votre pays.

Danger de surtension sous I'effet de la foudre!

Tension secteur

Respectez la tension secteur indiquée pour le fonctionnement de l'appareil (voir au dos de l'appareil ou sur le bloc d'alimentation externe). Commencez par établier les liaisons avec l'antenne et le téléviseur ou le réseau cable et l'ordinateur avant de raccarder

l'appareil au secteur et de lemettre en marche.

Danger d'incendie si la tension secteur est trop élevé!

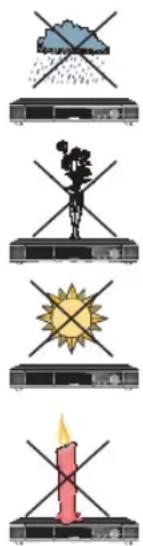

Humidité, soleil, chaleur, f1 ammes ouvertes

Protégez l'appareil de l'humidité et de toute projection d'eau ou de gouttes d'eau (de même, ne posez notamment récipient plein, tel qu'un vase, sur l'appareil). N'installez pas l'appareil à proximé d'une source de chaleur, ne le laissez pas exposé directement au soleil et ne le faites pas fonctionner dans des pieces humides. Utilisez exclusivement l'appareil dans un climat tempéré non tropical! Ne placez pas de fi ammes ouvertes, par ex. de bougies, sur l'appareil!

Danger d'incendie!

Piles

Si vous appeareil a ete fourni avec des piles (par ex. pour la telecommande), celles-ci ne doivent pas etre exposées à un echauffement excessif, au soleil ou au feu. Ne remplacez les piles que par des piles identiques ou du meme type. Dans le cas contraire, les piles ou la telecommande risqueraient d'etre détruites. Observe egalement les consignes de sécurité qui fi gument sur les piles:

Danger d'explosion!

Aération

La chaleur généree dans cet apparéil est suffiSAMMENT évacuée. Cependant, n'installez jamais l' apparéil dans un meuble ou sur une étagère avec une aération insuffi sante. N'obstruez jamais les fentes d'aération de l' apparéil (par exemple avec un autre apparéil, des journaux, des nappes, des vêtements ou des ridesaux) !

Consignes de sécurité - Remarques importantes

Ne posez,aucun objet sur l'appareil. En l'absence d'indication autre aux chapitres « Raccordement et mise en service » ou « Montage » de la notice fournie,observez un dégagement d'au moins 10 cm audressus,2 cm de chaque cote et 5 cm à l'arriere de I'appareil pour que la chaleur produit puisse s'évacuer sans gène.

Danger d'incendie!

Réparation

Faites effectuer les réparations de votre apparéil uniquement par un personnel spécialisé et qualifié. L'ouverture ou des tentatives de réparation de votre propre chef entraînant l'annulation de la garantie!

Les interventions non conformes effectuees sur l'appareil peuvent porter atteinte à sa sécurité electrique.

Le fabricant n'est pas responsable des accidents subsis par l'utilisateur sur un apparéil ouvert!

Raccordements

Une erreur de cablage peut entrainer des dysfonctionnements ou endommager l'appareil!

Absence prolongée, orage, accès à la fi che d'alimentation

La fi che d'alimentation doit etre débranchée de la prise de courant pour séparer complètement l'appareil du réseau électrique! Par conséquent, disposez l'appareil a proximé d'une prise de courant et assurez-vous que celle-ci est accessible afin de pouvoir débrancher l'appareil à tout moment.

En cas d'absence prolongée et d'orage, éteignez toujours l'appareil par l'interrupteur puis débranchez le en retardant la fiche d'alimentation de la prise de courant. Ceci est également valable pour les équipements reliés à l'appareil. Il est de plus recommendé de déconnecter l'appareil du réseau cable. Tenez compte des évientuelles

programmations de la minuterie (récepteur) et remettez l'appareil en marche à temps avant le moment de l'enregistrement.

Lieu d'installation

Chaque appareil électronique génére de la chaleur. L'élevation de température reste cependant dans des limites acceptables. Les surfaces de meubles sensibles et les placages peuvent changer de couleur au cours du temps sous l'action continue de la chaleur. De même, les pieds de l'appareil peuvent cause des changements de couleur sur les surfaces de meuble traitées. Le cas échéant, posez l'appareil sur un support approprié, plat et résistant!

Les apparciels electroniques ne font pas partie des déchets domestiques et doivent a ce titre, conformément au reglement 2002/96/CE DU PARLEMENT EUROPEEN ET DU CONSEIL du 27 janvier 2003 portant sur les déchets d'equipements électriques et electroniques, être éliminés comme il se doit.

Veuillez remetre cet apparéil, lorsqu'il sera hors d'usage, à un point de collecte public spécifique prévu à cet effet.

Les piles usagées sont des déchets spéciaux!

Ne jetez pas les piles usagées avec vos déchets domestiques, mais déposez-les dans un point de collecte spécial pour piles usagées!

Le bloc d'alimentation et le récepteur ne peuvent être utilisés qu'à l'intérieur! N'utilisez le récepteur qu'avac le bloc d'alimentation fourni. L'utilisation d'un autre bloc d'alimentation peut endommager le récepteur.

Danger d'incendie!

Consignes de sécurité - Remarques importantes

Retour/Emballage d'origine

Veuillez conserve l'emballage d'origine pour un évientuel retard! Les récepteurs sont, de par leur conception, sensibles aux chocs et seul l'emballage d'origine leur offre une protection suffisante. La garantie est annulée si l'envoi du récepteur n'est pas effectué correctement.

Ventilateur/Orifices d'aération de l'appareil

Avertissement!

Assurez-vous que les orifices d'aération de l'appareil ne sont pas obstrués ni recouverts par des objets. L'appareil risquerait de surchauffer.

Danger d'incendie!

Eteindre le récepteur

Avant de couper le récepteur du secteur, mettez-le en veille à l'aide de la touche veille (on/off) de la télécommande. Les données modifiées ou nouvellement ajoutées sont alors enregistrées par le récepteur. Dès que le récepteur se trouve en mode veille, il peut être coupé du secteur à tout moment.

Vous ne devez pas couper le récepteur du secteur lorsqu'il fonctionne! Cela peut entrainer la perte de données et la déterioration du logiciel.

Divers

Les informations containues dans la presente notice sont celles qui etaient disponibles au moment de la mise sous presse. Nous nous réservons cependant le droit d'effectuer des modifications sans avis préalable. S'il avait y avoir, pour votre recepteur, un nouveau logiciel entrainant des repercussions sur la notice d'utilisation (par ex. modification de menus et/ou de fonctions), une nouvelle notices sera mise à disposition pour telèchargement sous « www.kathrein.de » si nous l'estimons nécessaire.

Notez vos réglages de base du récepteur (ils sont déterminés au cours de la première installation) à n de pouvoir les réutiliser ultérieurement !

N'oubliez pas votre responsabilité vis-à-vis de votre prochain! Conservez cette notice en cas de questions ultérieures et pensez à la remettre au nouveau propriétaire en cas de changement de propriété.

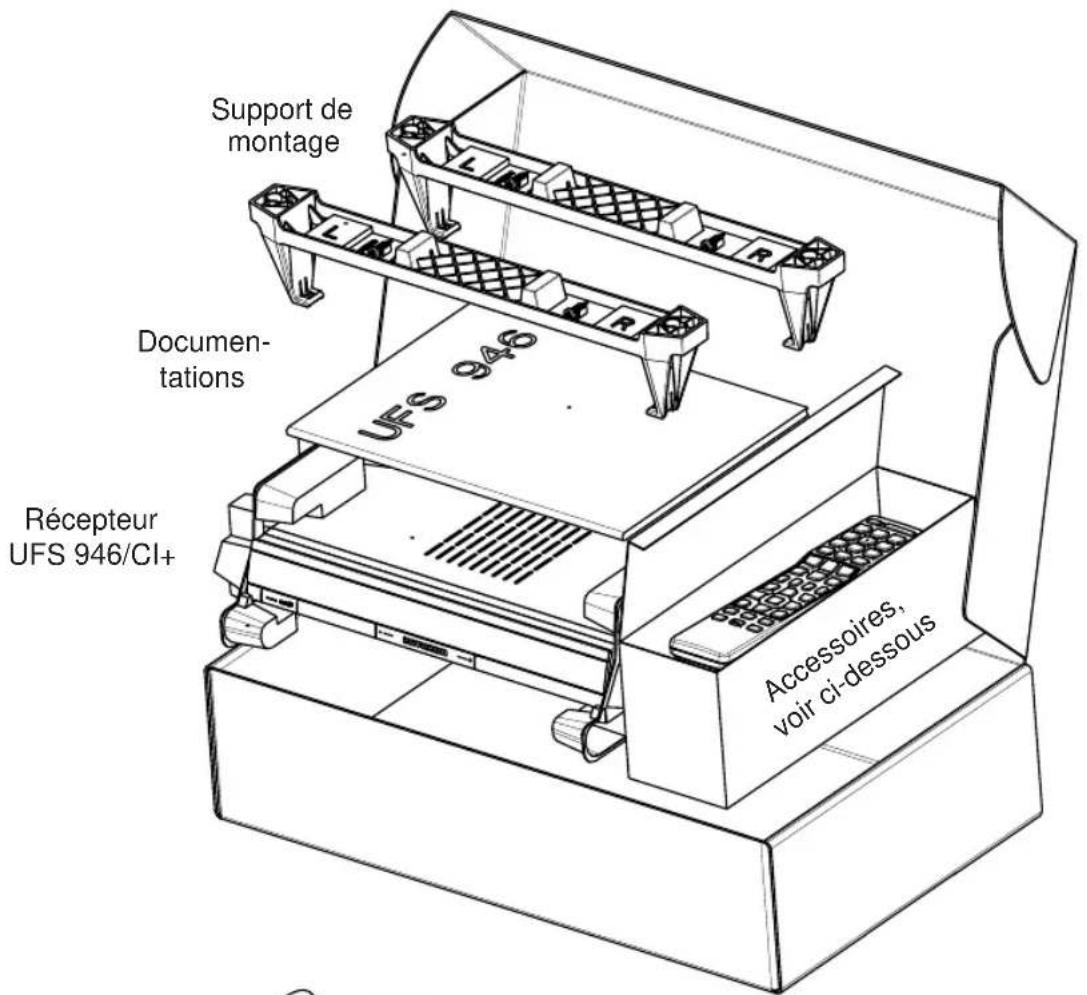

Fournitures

UFS 946/CI+
- Telecommande RC 675

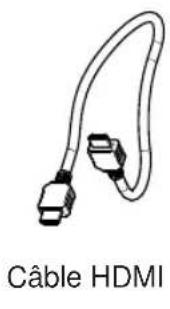

Cable HDMI
- Capteur IR (infrarouge)
Cable de raccordement 12 V avec fiche universelle de sécurité (allume-cigare et prise normalisée 12 V)

■ Bloc d'alimentation 230 V/12 V
2 piles AAA 1,5 V
- Notices d'utilisation (partie 1 et partie 2)
Support de montage avec vis à bois
Consignes de sécurité (en plusieurs langues)

Les accessoires fournis peuvent différer des illustrations!

Cable de raccordement 12 V avec fi che universelle de sécurité
Telecommande RC675
Bloc d'alimentation 230 V/12 V
Captive IR

Raccordement et mise en service

Vue avant/arrête du récepteur (volet avant ouvert)

Raccordement et mise en service

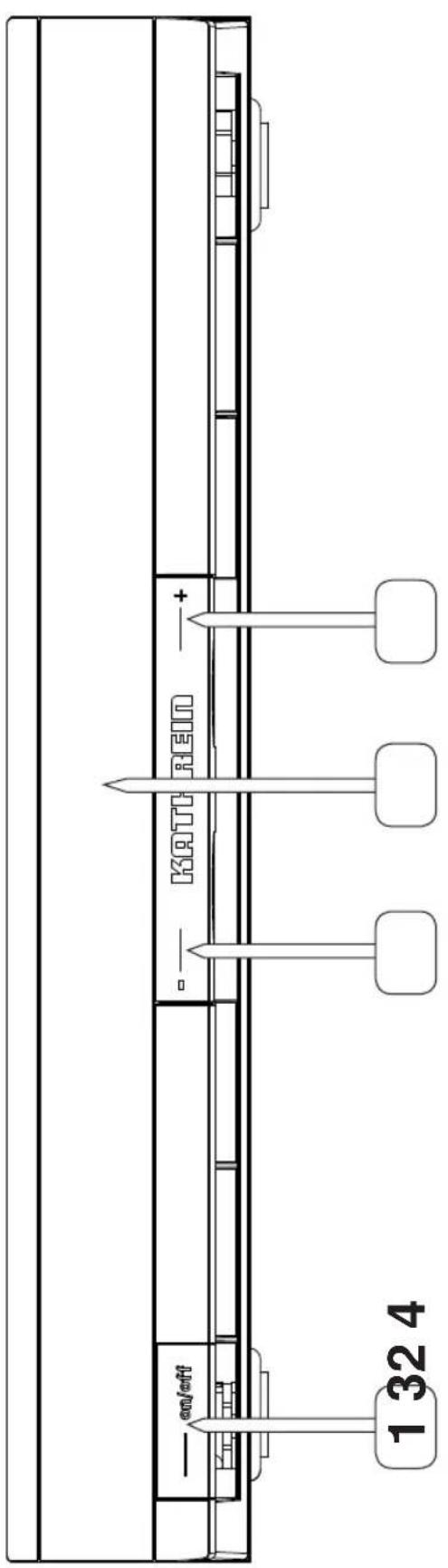

Face avant :

1. Touche On/Off (service/veille)
2. Sélection de programmes (P-)
3. Afficheur à 16 caractères
4. Sélection de programmes (P + )

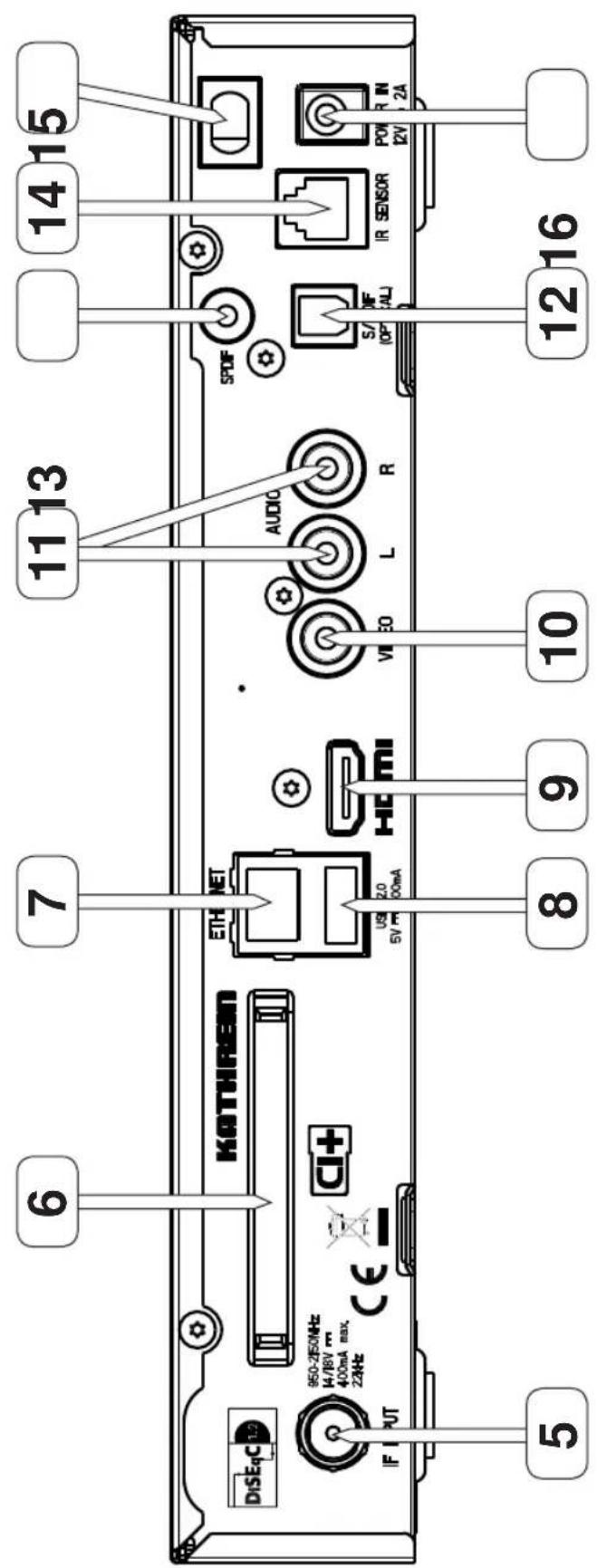

Face arriré :

1. Entre LNB (IF INPUT)
2. Common Interface pour un module Cl + / Cl pour cartes de télévision payante
3. Connecteur reseau (Ethernet)
4. Port USB 2.0 (connecteur USB-A)
5. Connecteur HDMI
   10.Sortie video (FBAS)prise Cinch
6. Sorties audio (G/D), prises Cinch
7. Sortie optique pour flux de données numériques (SPDIF/Sony Philips Digital Interchange Format) pour signal audio au format Dolby Digital AC 3
8. Sortie électrique pour flux de données numériques (SPDIF/Sony Philips Digital Interface Format) pour signal audio au format Dolby Digital AC 3
9. Connecteur capteur infrarouge
10. Interrupteur Marche/Arrét **)
11. Connecteur alimentation électrique (12 V)

* Les modules Cl + / Cl et les cartes Smartcard ne sont pas fournis avec le recepteur
**) L'appareil n'est pas séparé complètement du secteur (voir le chapitre « Consignes de sécurité - Remarques importantes », « Absence prolongée, orage, accès à la fiche d'alimentation »)

Conseil!

L'etiquette adhésive de l'UFS 946/Cl+ se trouve sur le dessous de l'appareil.

Les informations suivantes y fi gument :

• désignation précise de l'appareil (par ex. UFS 946/CI+)
• numero de commande et
• numero de série de l'appareil.

Vou n'aurez pas besoin de ces informations pour utiliser l'appareil. En revanche, si contre toute attente, vous etes amene a recourir a la garantie et si vous n'vez pas l'emballage de l'appareil a portee de la main, vous trouvez les indications susmentionnées sur cette etiquette.

Raccordement et mise en service

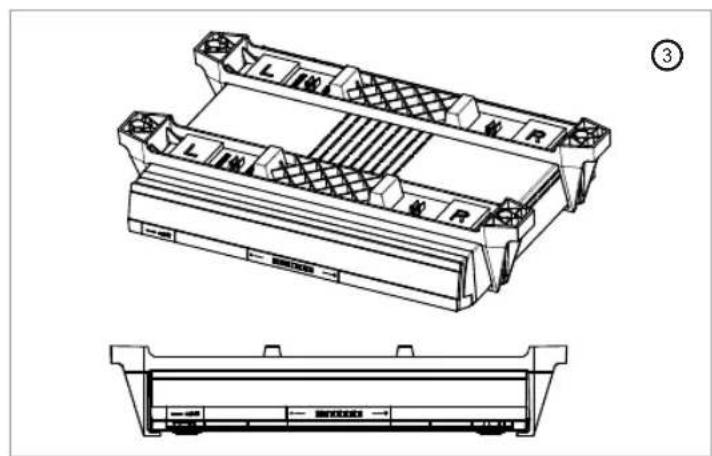

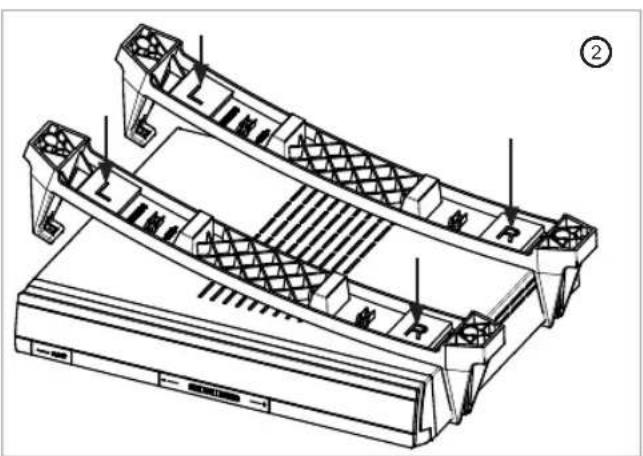

Montage suspendu (example)

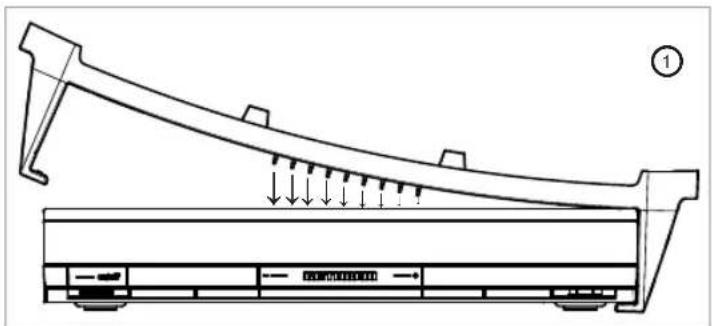

Retirez les vis à bois fournies de la fixation pour le transport sur le dessus de l'élement de fixation (respectivement 2 vis).

Fixez les deux éléments de fixation au récepteur de la manière représentée sur les fi g. 1-3. Observe les indications suivantes:

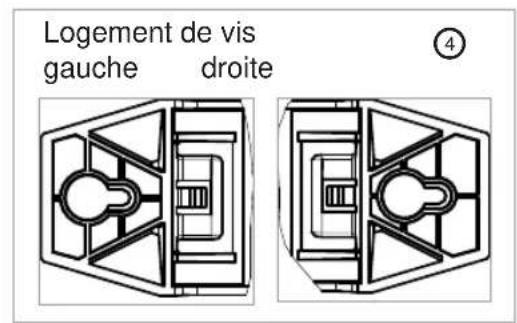

1. Repères gauche (L) et droite (R) (voir fièches fi g. 2)
2. La denture sur le dessous des éléments de fi xation doit être insérée respectivement dans la première ou la dernière rangée des orifi ces d'aération sur le dessus du récepteur (voir flèches fig. 1)

Tenez ensuite le récepteur avec le kit de fixation accroché à l'emplacement de montage. Vissez les vis à bois fournies dans les positions resserrées de la zone de vissage (4 x) (voir la fig. 4). N'utilise si possible que les vis à bois fournies. S'il est impossible de les utiliser, vous pouvez aussi utiliser d'autres vis appropriées. Cependant, n'utilise jamais de vis à tete faisée qui pourrait endommager le support (voir la fi g. 5).

Serrez ensuite les quatre vis de manière à ce que le kit de fi xation ne puisse plus se defaire tout seul.

Pour un démontage ultérieur, il suffit de desserrer les quatre vis d'un tour et de pousser le récepteur vers la droite (suspendu) ou la gauche (posé), pour le libérer.

Raccordement et mise en service

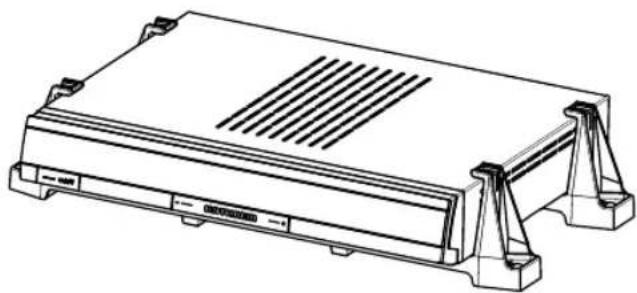

Montage sur un support plan solide

Pour éviter le glissement ou la chute du récepteur, vous pouvez égalementmettre en place le kit de fi xation sur le dessous du récepteur. Le montage se déroule de la même manière que le montage suspendu, sauf que le kit de fi xation est mis en place sur le dessous du récepteur.

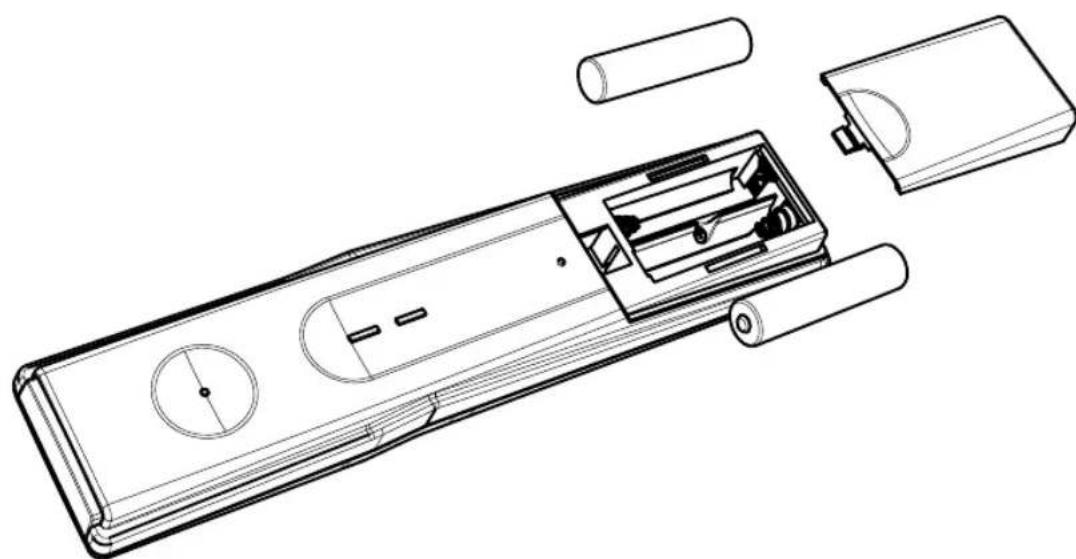

Insertion des piles dans la télécommande

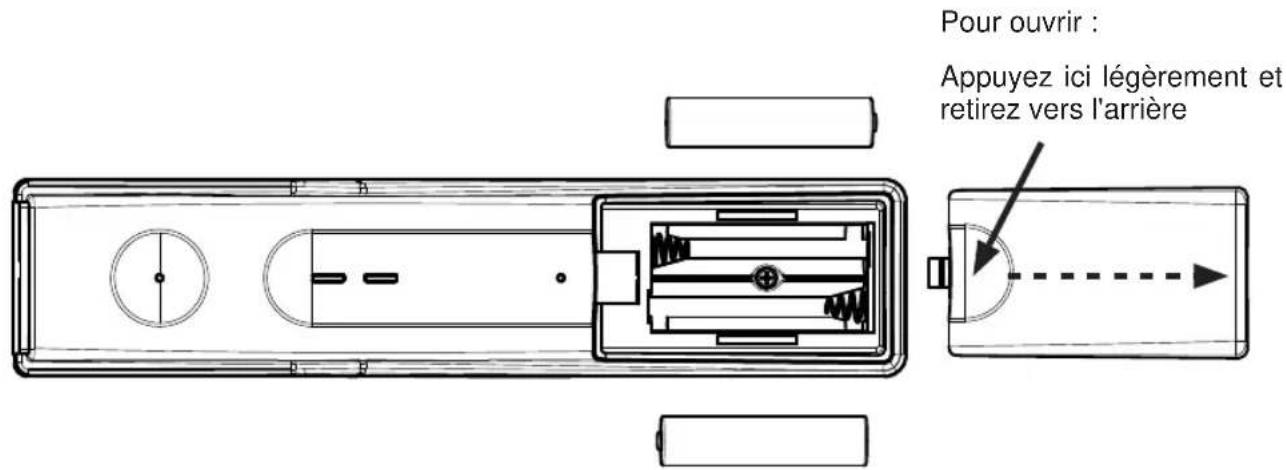

Retirez le cache situé au dos de la télécommande. Insérez les deux piles fournies dans la télécommande. Vérifiez la polarité des piles, indiquée dans le compartment. Remettez le cache sur le boîtier et poussez-le de sorte qu'il s'enclença.

Raccordement et mise en service

Raccordement de l'appareil

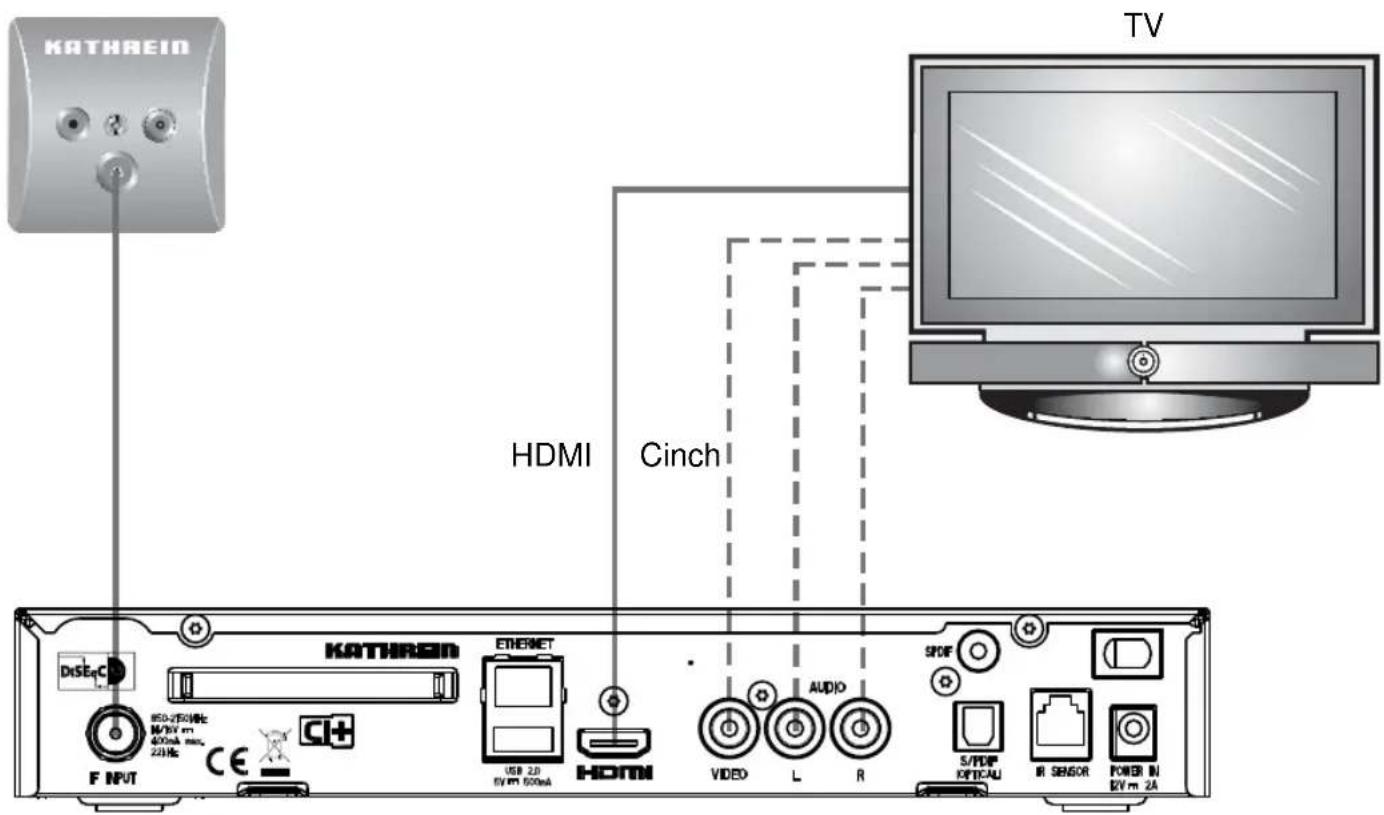

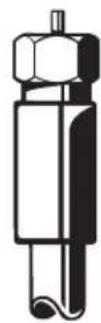

Raccordez l'entrée FI Sat du récepteur à l'installation de réception satellite. Pour ce faire, utilisez un cable coaxial muni d'un connecteur male F (voir le schéma ci-contre).

Installation DiSEqCTM conventionnelle

Raccordement TV

Raccordez le récepteur satellite (prise HDMI ou prise video et deux prises audio) au téléviseur à l'aide d'un cable HDMI ou d'un cable Cinch (voir « Exemple de raccordement » ci-dessus).

Raccordement et mise en service

Raccordement audio

Numérique

Vouaves deux possibités pour prof ter du son numérique.

HDMI

Le son stéreo est transmis à votre télévisueur au travers de la liaison HDMI. Si vous télévisueur est compatible Dolby Digital, vous pouvez également receivevoir le son numérique Dolby Digital au travers de la liaison HDMI (si le fournisseur du programme le transmet). Consultez la notice d'utilisation de votre télévisueur.

Sortie numérique Dolby SPDIF (electrique/optique)

Les sorties SPDIF sont prévues pour le raccordement à une installation Dolby Digital (voir « Exemple de raccordement élargi » dans l'Annexe technique). Reliez la sortie SPDIF (électrique ou optique) et l'installation Dolby Digital à l'aide d'un cable approprié.

Analogue

Si vous souhaitez retransmettre le son par le biais de votre chaîne Hi-Fi, reliez les prises audio Cinch aux prises d'entrée de votre installation Hi-Fi à l'aide d'un cable approprié (voir « Exemple de raccordement élargi » dans l'Annexe technique).

Conseil!

Si vous effectuez un enregistrement avec un magnétoscope/enregistreur de DVD externe, observez les indications suivantes :

• Lorsque le récepteur démarre automatiquement pour un enregistrement programme, aucune image ne s'affiche sur votre téléviseur ou votre enregistreur. Vous doivent en plus enclencher manuellement le récepteur avec la touche veille (on/off) !
• Si des interventions sont effectuees sur le recepteur pendant I'enregistrement, tous les affichages a I'ecran sont enregistrres!

Première installation

Avant demettre l'UFS 946 / Cl+ en service, lisez le chapitre « Consignes de sécurité -Remarques importantes»,de memeque « Raccordement et mise en service » jusqu'au point «Première installation »

Ne raccordez l'appareil au réseau électrique qu'une fois que vous avez suivi toutes les étapes d'installation.

Dans les explications données sous « Première installation», nous partons du principe que le récepteur a été raccordé dans les règles, conformément aux chapîtres « Consignes de sécurité - Remarques importantes » et « Raccordement et mise en service » jusqu'à « Première installation »

Touches de la télécommande nécessaires à la première installation :

...	Entrée des chiffres	(verte)	Appel de l'opération suivante de la première installation
(rouge)	Retour à l'opération précédente de la première installation	OK	Confi rmination des valeurs modifiées/réglages; appel des sous-menus
	Sélection/modifi cation des différents paramètres du menu, navigation
BACK	Arrêté une entrée, retard

Allumez d'abordVote teteviseur puiis selectionne z'entree AV/HDMI par laquelle you avces raccordedle recepteur a vour televiseur.Mettez le recepteur sous tension avec l'interrupteur qui figurea l'arriere de I'appareil.Effectuez a present la premiere installation. Si you avez des questions ou rencontres des problemes, prenez contact avec voire revendeur.

L'aff chage suivant apparait :

Conseil!

Regardez toujours la barre fi gurat en bas de l'aff chage.
Vous y trouvez des consignes d'utilisation.

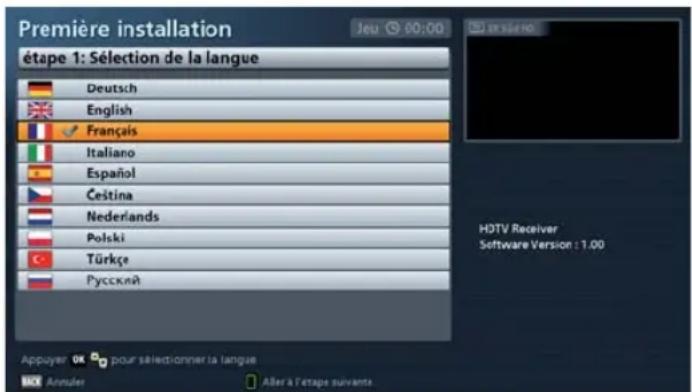

Sélectionnez avec les touches la langue souhaïée pour l'affi chage des menus de vote UFS 946/Cl+ et confirmez avec la touche OK. La langue sélectionnée est cochée. Vous avez le choix entre les langues suivantes : allemand, anglais, français, italien, espagnol, tchéque, nederlandais, polonais, turc et russe.

Raccordement et mise en service

Appuyez sur la touche (verte) pour acceder au menu suivant.

L'affi chage suivant apparait:

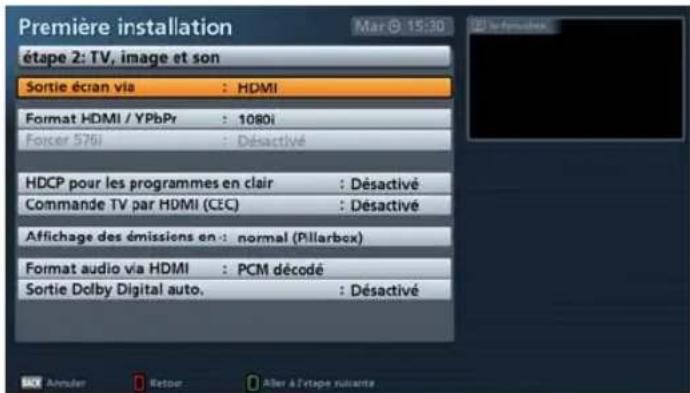

Effectuez avec les touches les réglages de base pour la transmission de l'image et du son du récepteur au téléviseur.

Observez pour ce faire le mode d'emploi de votre téléviseur et ne selectionnez que des réglages que celui-ci peut Traitser.

Sortie ecran via

La sortie écran du récepteur se fait par la prise HDMI située à l'arrière de l'appareil.

Format HDMI

Sélectionnez ici la résolution qui doit être transmise au téléviseur. Les possibiltés sont les suivantes :

• 1080p (résolution 1920 × 1080 , images)
• 1080i (résolution 1920 × 1080 , trames)
• 720p (résolution 1280 × 720 , images)
• 576p (résolution 720 × 576 , images) ou
• Automatique

Forcer 576i (doit etre supporte par le telleviseur, faute de quoi vous n'aurz pas d'imagetV)

Vou ne pouvez/devez activer ce réglage que si vous avons sélectionné le réglage « Automatique » pour « Format HDMI/YPbPr ». Si le format d'origine doit être transmis au téléviseur dans le cas d'une émission diffusée en 720 x 576 (TV standard), sélectionnez « Activé ». Si le réglage est sur « Désactivé », il se peut que les images de l'émission soient renormalisées automatiquement au format HDTV 720p par le récepteur.

HDCP pour les programmes en clair

Indiquez ici si le HDCP (protection anticopie numérique) doit etre constamment « Acte » ou « Désactive »

Commande TV par HDMI (CEC)

Si « Désactivé » a été sélectionné, le téléviseur doit être mis en marche et à l'arrêt séparation. Si « Activé » a été sélectionné, le téléviseur se met automatiquement en marche à la mise en marche du récepteur (mais ceci ne fonctionne que si le téléviseur est en veille). Lors de la mise à l'arrêt du récepteur dans le mode veille, le téléviseur se met également en veille.

La mise en marche et à l'arrêt automatique par le récepteur ne fonctionne que si cette fonction est supportée par le téléviseur!

Raccordement et mise en service

Affi chage des émissions en 4:3

Sélectionnez ici le mode d'affichage des émissions en 4:3 sur un téléviseur 16:9. Les possibités sont les suivantes :

• Normal (Pillar Box)
• Etiré (plein écran) ou
• Zoomé (Pan & Scan)

Format audio via HDMI

Selectionnez ici le type de signal audio qui doit être transmis via l'interface HDMI. Sélectionnez le signal compatible avec votre téléviseur :

-PCM(stereo)ou
- Format S/PDIF (multicanal)

Sortie Dolby Digital auto.

Indiquez ici si le recepteur doit delivrer automatiquement (si elle est emise) la piste audio Dolby Digital.

Appuyez sur la touche (verte) pour acceder au menu suivant.

Raccordement et mise en service

L'affi chage suivant apparait:

Conseil!

Si vous reçècteur est raccordé de la manière représentée sur l'exemple de raccordement (voir graphique sous « Raccordement de l'appareil » dans le present chapitre), une seule modification/selection est nécessaire dans la suite de la première installation. Si vous ne connaissiez pas les caractéristiques de votre installation de réception, veuillez observer ceci :

Les installations de réception satellite sont souvent des installations DiSEqCTM1.0.

Ce type d'installation est préréglé. Confirmez les affichages avec la touche (verte). Sélectionnez ensuite le satellite souhaité (généralement ASTRA 19,2° Est) avec les touches dans

la selection de satellites et confirmez avec la touche OK. Confirmez les affichages restants

de la première installation avec la touche (verte). Vous ne risquez pas de déterminerer votre installation de réception! Si vous ne receivez pas d'image TV à l'issue de la première installation, contactez notre revendeur.

N'effectuez vous-même de réglages/modifications de la configuration du tuner que si vous connaissiez parfaitement votre installation de réception.

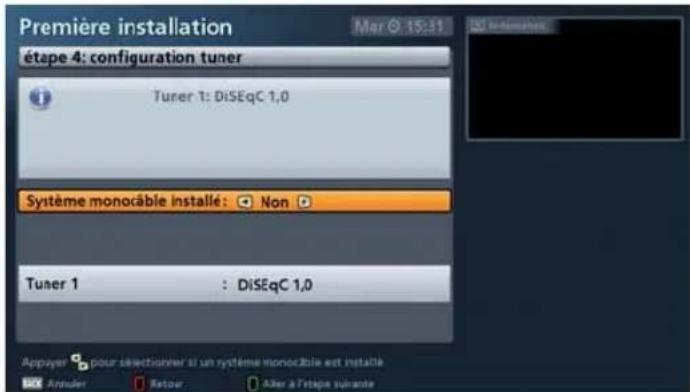

Voupez configurer les tuners pour les types d'installations de reception suivants :

• DiSEqCTM1.0
• DiSEqCTM1.1
• Antenne motorisée (DiSEqCTM1.2/DiSEqCTM1.3 (USALS))
• LNB simple ou

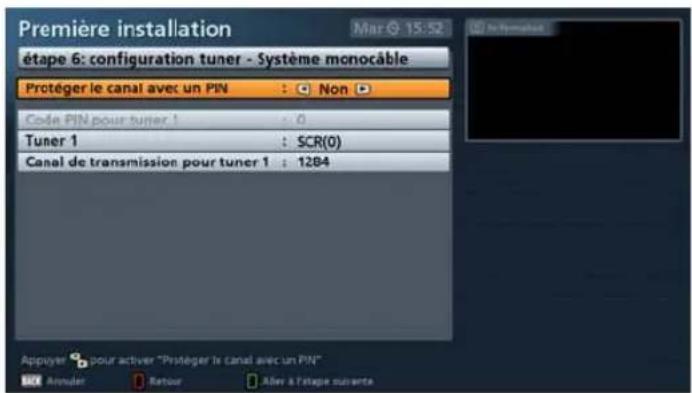

• Systeme monocable
• Antenne mobile - HDZ 60

Poursuivez avec la déclaration du type de réception que vous avez sélectionné lors de la première installation.

Raccordement et mise en service

DiSEqCTM1.0

Appuyez sur la touche (verte).

L'aff chage suivant apparait:

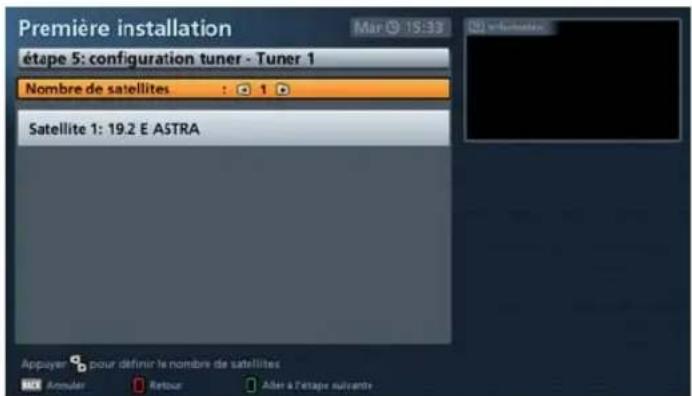

Confi guration tuner (seLECTIONner les satellites)

Selectionnez ici le nombre de satellites présents dans le signal du tuner (quatre au maximum).

Allez sur la ligne «Satellite 1:....

Appuyez sur la touche OK

L'aff chage suivant apparait (exemple) :

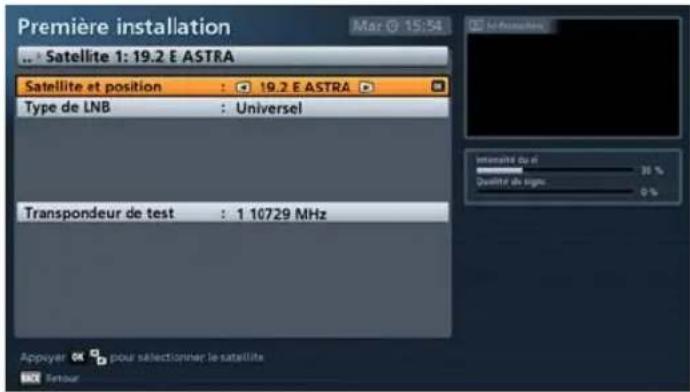

Configuration satellite 1

Effectuez les réglages pour le premier satellite du tuner 1.

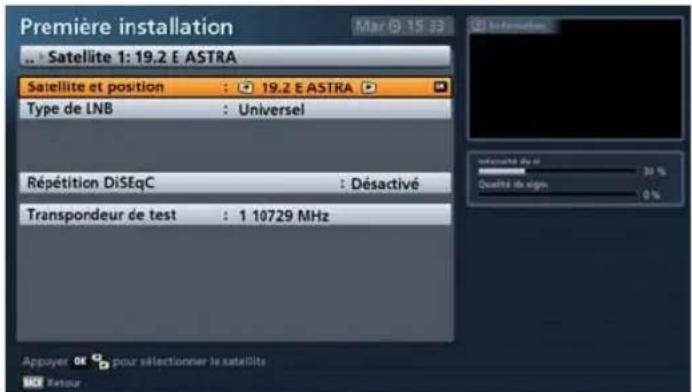

Satellite et position :

Sélectionnez avec les touches le satellite souhaité. Vous pouvez également, en appuyant sur la touche OK, afficher une liste de tous les satellites enregistrés et y selectionner le satellite souhaité.

Type de LNB:

Si vous installation de reception n'utilise pas de LNB universal, selectionnez avec les touches le type de LNB utilise dans votre installation de reception. Vous avez le choix entre les types de LNB suivants :

Raccordement et mise en service

-Universal
Simple ou
- Personalisé

Veuillez vous reférer également à la documentation de votre LNB ou contacter un professionnel.

Si vous n'utilise pas de LNB universal, appuyez sur la touche OK. Vous pouvez à présent effectuer les réglages pour votre type de LNB (Simple ou Personnelisé).

Frequences LNB (MHz) :

Entrez les fréquences LNB (Low/High/Limits) à l'aide des touches numériques. Enregistrez ensuite les valeurs modifiées avec la touche OK

Répétition DiSEqCTM:

Le réglage du nombre de répétitions de l'instruction DiSEqCTM dépend de la configuration de votre installation de réception.

• Désacté V L'Instruction DiSEqCTM n'est pas répétée

• 1 L'instruction DiSEgCTM est repétée une fois

• 2 L'instruction DiSEqCTM est repétée deux fois
• 3 L'instruction DiSEqCTM est repétée trois fois

Veuillez vous reférer à la documentation de votre installation de réception ou contacter un professionnel.

Transpondeur de test :

Selectionnez le champ « Transpondeur de test ». Vous pouvez selectionner ici un transpondeur pour vérifier si vos réglages sont corrects à l'aide de la barre d'intensité et de qualité du signal.

Lorsque tous les réglages ont été effectuels pour ce satellite, appuyez sur la touche BACK

Si vous avez selectionné plus d'un satellite (que tre au maximum) pour le tuner 1, effectuez a present les reglages pour le deuxieme puis, eventuellement pour le troisieme et le quatrième satellite, en procédant de la façon décrite pour le premier.

Lorsque tous les réglages ont été effectuels pour le tuner, appuyez sur la touche (verte).

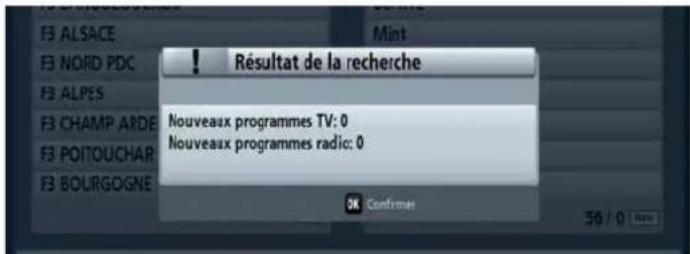

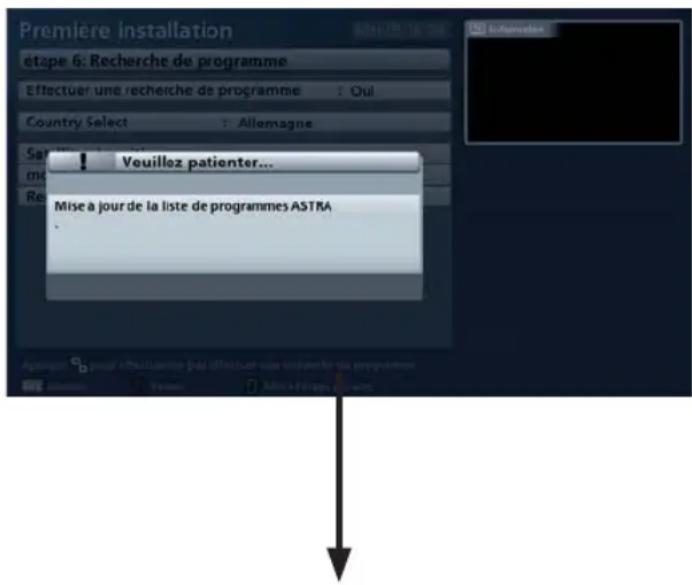

L'affichage pour la recherche de programmes apparait automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation.

Raccordement et mise en service

DiSEqCTM1.1

Appuyez sur la touche (verte).

L'aff chage suivant apparait :

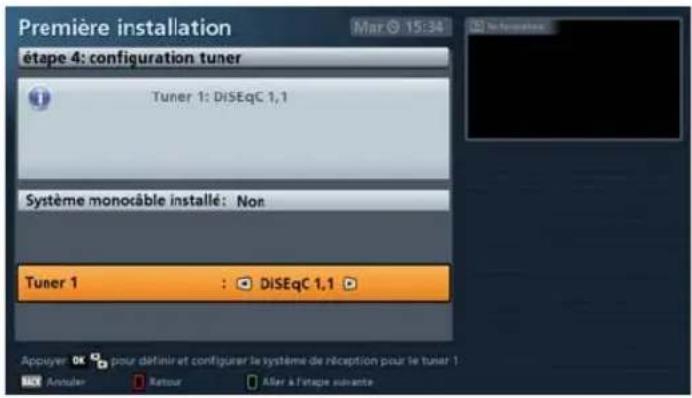

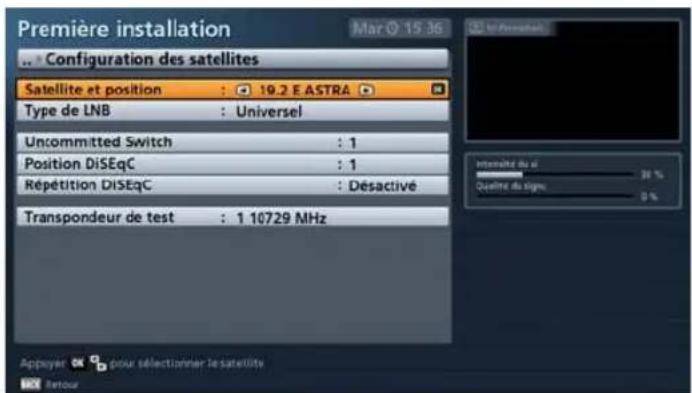

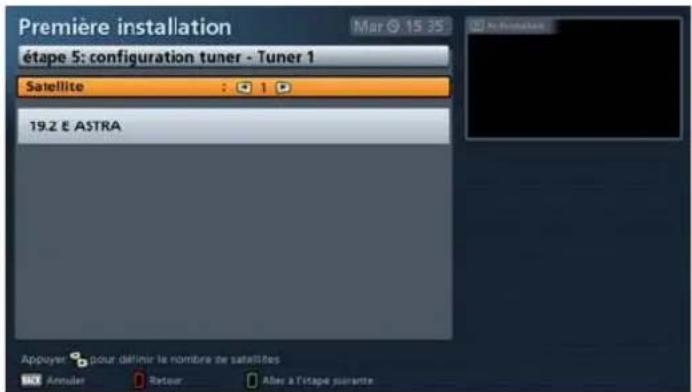

Configurationtuner-Tuner1

Selectionnez dans la ligne «Satellite » le premier emplacement de satellite. Vous pouvez occuper/affecter en tout 64 emplacements de satellite.

Allez sur la ligne suivante.

Appuyez sur la touche OK

L'aff chage suivant apparait:

Satellite et position :

Sélectionnez avec les touches le satellite souhaité. Vous pouvez également, en appuyant sur la touche OK, afficher une liste de tous les satellites enregistrés et y Sélectionner le satellite souhaité.

Type de LNB:

Si vous installation de reception n'utilise pas de LNB universal, selectionnez avec les touches le type de LNB utilise dans votre installation de reception. Vous avez le choix entre les types de LNB suivants :

Raccordement et mise en service

-Universal
Simple ou
- Personalisé

Veuillez vous reférer également à la documentation de votre LNB ou contacter un professionnel.

Si vous n'utilise pas de LNB universal, appuyez sur la touche OK. Vous pouvez a present effectuer les réglages pour votre type de LNB (Simple ou Personnelisé).

Frequences LNB (MHz) :

Entrez les fréquences LNB (Low/High/Limits) à l'aide des touches numériques. Enregistrez ensuite les

valeurs modifiées avec la touche OK

Uncommitted Switch

Réglez les « Uncomitted Switches » en fonction de la confi guration de votre installation de réception. Vous avez le besoin entre « Désactisé » et une valeur entre « 1 » et « 16», par pas de un.

Veuillez vous reférer à la documentation de votre installation de réception ou contacter un professionnel.

Position

Sélectionnez le champ « Position ». Réglez la « Position » en fonction de la configuration de votre installation de réception. Vous avez le besoin entre « Désactivé » et une valeur entre « 1 » et « 4 », par pas de un.

Répétition DiSEqCTM :

Le réglage du nombre de répetitions de l'instruction DiSEqCTM dépend de la configuration de votre installation de réception. Veuillez vous reférer à la documentation de votre installation de réception ou contacter un professionnel.

• Désactivé L'instruction DiSEqCTM n'est pas répetée
• 1. L'instruction DiSEaCTM est repétée une fois
• 2 L'instruction DiSEqCT™ est repétée deux fois
• 3 L'instruction DiSEqCTM est repétée trois fois

Transpondeur de test :

Selectionnez le champ « Transpondeur de test ». Vous pouvez selectionner ici un transpondeur pour vérifier si vos réglages sont corrects à l'aide de la barre d'intensité et de qualité du signal.

Lorsque tous les réglages ont été effectuels pour ce satellite, appuyez sur la touche BACK.

Si vous souhaitez configurer plus d'un satellite (64 au maximum) pour le tuner, effectuez à présent les réglages pour le deuxième此时, éventuellément pour les autres satellites, en procédant de la façon décrite pour le premier.

Lorsque tous les réglages ont été effectuels pour le tuner, appuyez sur la touche (verte).

Raccordement et mise en service

L'affichage pour la recherche de programmes apparait automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation.

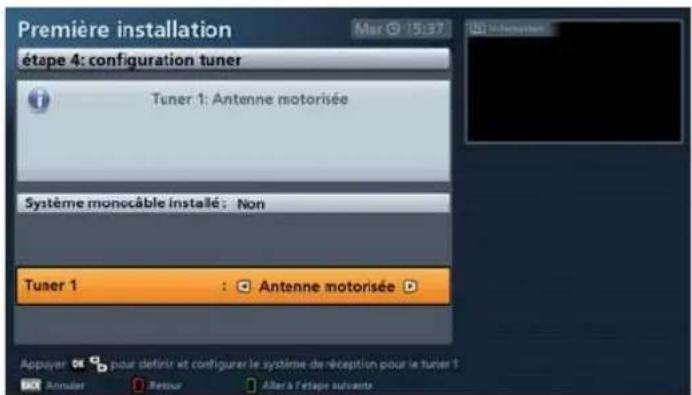

Antenne motorisée (DiSEqCTM1.2/DiSEqCTM1.3 (USALS))

Appuyez sur la touche (verte).

L'affiche suivant apparait:

Selectionnez ici le type de commande de moteur de votre installation.

Veuillez vous reférer à la documentation de votre installation de réception ou contacter un professionnel.

Raccordement et mise en service

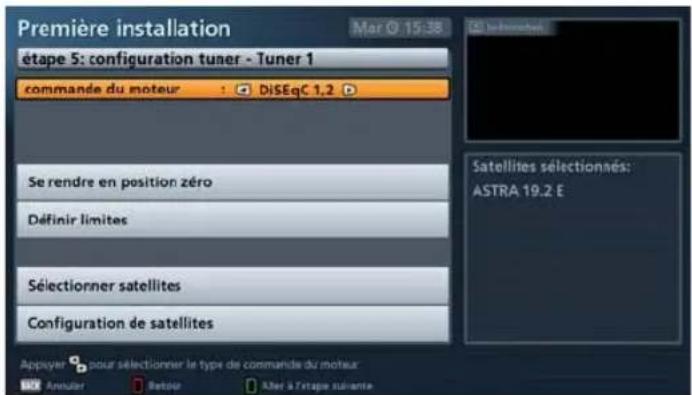

Antenne motorisée (DiSEqCTM1.2)

Se rendre en position zéro

Selectionnez le champ « Se rendre en position zéro ». Par la confirmation avec la touche, le positionneur reçoit l'instruction de semettre en position zéro.

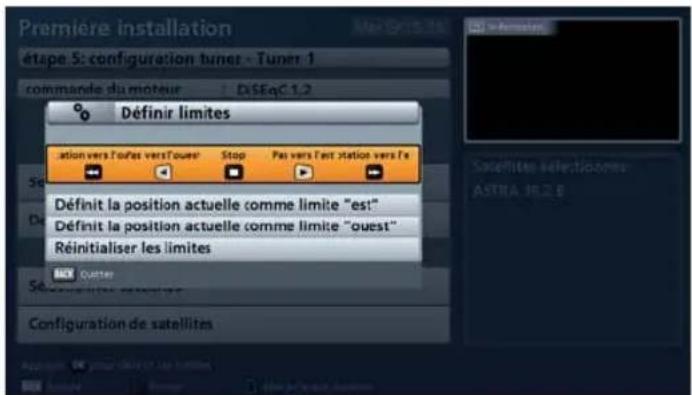

Definirlimites

Définir les limites pour la positionneur. Ceci est nécessaire en particulier lorsque le positionneur ne peut tournier librement que dans une plage donnée sous peine de rencontres un obstacle (par ex. un mur ou un arbre).

Appuyez sur la touche OK. L'affi chage suivant apparait:

Les touches suivantes permettent de commander les déplacements du positionneur :

Démarrer une lente rotation en direction de l'ouest

Tourner pas à pas en direction de l'ouest

Arreter le déplacement en cours

Tourner pas à pas en direction de l'est

Démarrer une lente rotation en direction de l'est

Lorsque vous avez atteint la limite est ou ouest souhaitee, allez sur le champ « Definit la position actuelle comme limite **** » et confi rmez avec la touche OK

Raccordement et mise en service

Pour supprimer à nouveau les limites fixées, allez sur le champ « Réinitialiser les limites » et confirmez avec la touche OK. Vous pouvez ensuite fixer de nouvelles limites. Lorsque vous avez fixé toutes les limites, appuyez sur la touche BACK.

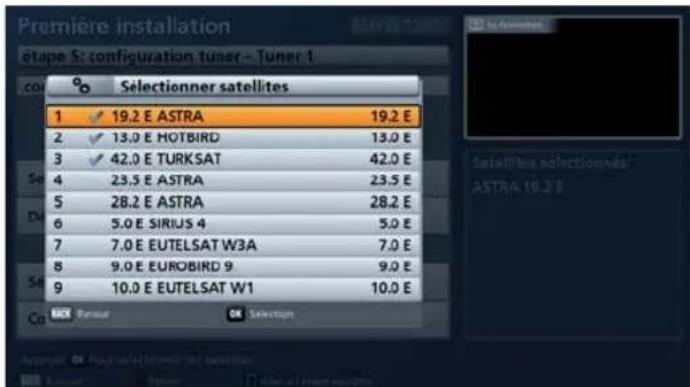

Selectionner satellites -tuner 1

Allez sur la ligne « Sélectionner satellites ». Appuyez sur la touche OK

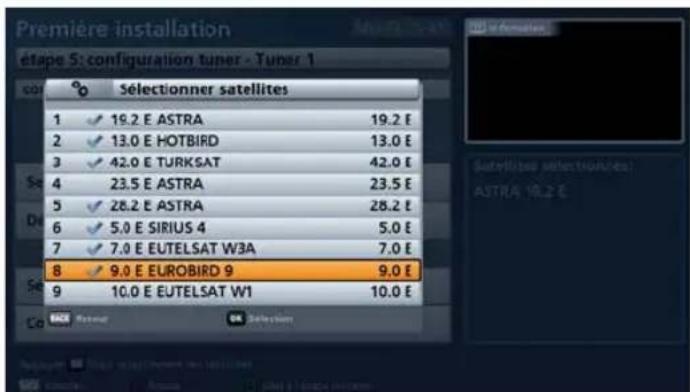

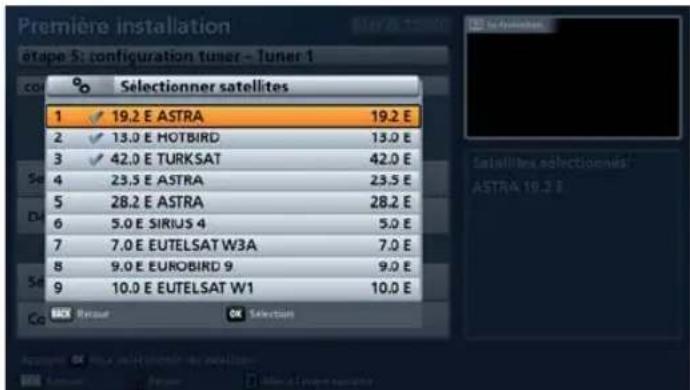

L'affi chage suivant apparait (exemple) :

Sélectionnez les 64 satellites possibles au maximum et prênts dans le signal sur le tuner. Sélectionnez le satellite souhaité

et confi rmez avec la touche OK. Les satellites selectionnés sont cochés.

Lorsque you've selectionne les satellites souhaites, appuyez sur la touche BACK

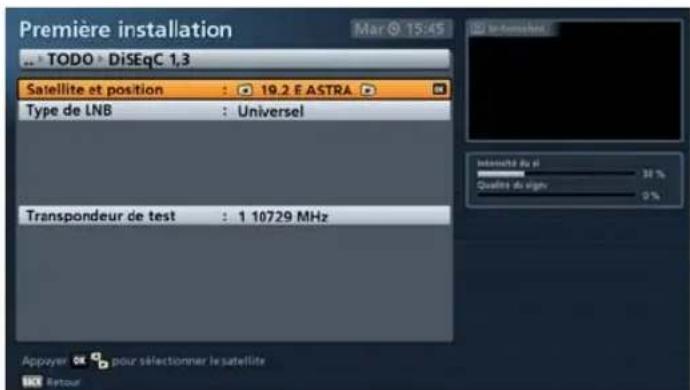

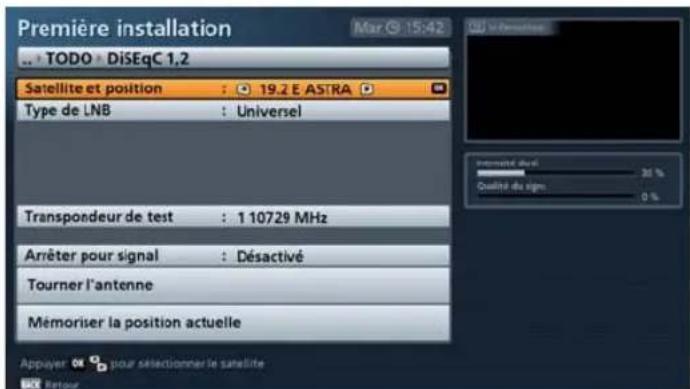

Con guration de satellites

Allez sur la ligne « Configuration de satellites ». Appuyez sur la touche OK

L'affi chage suivant apparait (exemple) :

Raccordement et mise en service

Dans la ligne « Satellite et position », sélectionné le satellite dont vous souhaitez éditer les réglages.

Satellite et position :

Sélectionnez avec les touches le satellite souhaité. Vous pouvez également, en appuyant sur la touche OK, afficher une liste de tous les satellites sélectionnés précédemment et y Sélectionner le satellite souhaité.

Type de LNB:

Si vous installation de reception n'utilise pas de LNB universal, selectionnez avec les touches le type de LNB utilisé dans votre installation de reception. Vous avez le besoin entre les types de LNB suivants :

-Universal
Simple ou
- Personnelé

Veuillez vous reférer également à la documentation de votre LNB ou contacter un professionnel.

Si vous n'utilise pas de LNB universel, appuyez sur la touche. Vous pouvez a present effectuer les réglages pour votre type de LNB (Simple ou Personnelisé).

Frequences LNB (MHz):

Entrez les fréquences LNB (Low/High/Limite) à l'aide des touches numériques. Enregistrez ensuite les valeurs modifiées avec la touche OK

Transpondeur de test :

Selectionnez le champ « Transpondeur de test ». Vous pouze selectionner ici un transpondeur pour vérifier si vos réglages sont corrects à l'aide de la barre d'intensité et de qualité du signal.

Arrête pour signal :

Selectionnez le champ « Arreter pour signal ». Sélectionnez si l'antenne motorisée doit s'immobiliser immeditatement lors de la réception d'un signal du satellite souhaité. Vous avez le choix entre « Activé » et « Désactivé »

Tourner l'antenne :

Selectionnez le champ « Déplacer l'antonne ». Vous pouvez commander ici les déplacements de l'antenne motorisée avec les touches suivantes :

Démarrer une lente rotation en direction de l'ouest

Tourner pas à pas en direction de l'ouest

Raccordement et mise en service

Arreter le déplacement en cours

Tourner pas à pas en direction de l'est

Démarrer une lente rotation en direction de l'est

Réglez le positionneur de manière à ce que les deux barres représentées à droite « Intensité du signal » et « Qualité du signal » atteignent le pourcentage le plus élevé possible.

Lorsque vous avez atteint le meilleur signal de reception possible, alez sur la ligne « Mémoriser la

position actuelle » et appuyez sur la touche OK. Le recepteur memorise alors ce satellite et rejoint automatiquement le réglage pour le satellite suivant.

Si vous avez selectionné plus d'un satellite pour le tuner, effectuez à présent les réglages pour le deuxième puis évientuèlement pour les autres satellites selectionnés, en procédant de la façon décrite pour le premier.

Lorsque les réglages ont été effectuels pour les satellites sélectionnés, appuyez sur la touche BACK.

Lorsque tous les réglages ont été effectuels pour le tuner, appuyez sur la touche (verte).

L'affichage pour la recherche de programmes apparaît automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation.

Raccordement et mise en service

Antenne motorisée (DiSEqCTM1.3)

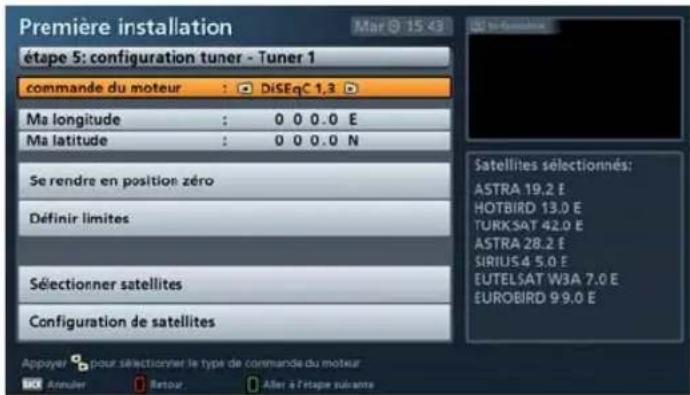

Ma longitude

Selectionnez le champ « Ma longitude » et indiquez le degré de longitude auquel vous vous trouvez à l'aide des touches numériques.

Ma latitude

Selectionnez le champ « Ma latitude » et indiquez le degré de latitude auquel vous vous trouvez à l'aide des touches numériques.

Se rendre en position zéro

Sélectionnez le champ « Se rendre en position zéro ». Par la confirmation avec la touche OK, le positionneur recoit l'instruction de semettre en position zéro.

Definirlimites

Sélectionnez le champ « Définir limites ». Dans ce menu, vous pouvez définir les limites pour votre positionneur. Ceci est nécessaire en particulier lorsque le positionneur ne peut tourner librement que dans une plage donnée sous peine de rencontres un obstacle (par ex. un mur ou un arbre).

Appuyez sur la touche OK. L'affi chage suivant apparait:

Les touches suivantes permettent de commander les déplacements du positionneur :

Demarrer une lente rotation en direction de l'ouest

Tourner pas à pas en direction de l'ouest

Arreter le déplacement en cours

Tourner pas à pas en direction de l'est

Demarrer une lente rotation en direction de I'est

Lorsque vous avons atteint la limite est ou oubest souhaitation, allez sur le champ « Définit la position actuelle comme limite **** » et confi rmez avec la touche OK.

Raccordement et mise en service

Pour supprimer à nouveau les limites fixées, allez sur le champ « Réinitialiser les limites » et confirmez avec la touche OK. Vous pouvez ensuite fixer de nouvelles limites. Lorsque vous avez fixé toutes les limites, appuyez sur la touche BACK.

Selectionner satellites -tuner 1

Allez sur la ligne « Sélectionner satellites ». Appuyez sur la touche OK

L'affi chage suivant apparait (exemple) :

Sélectionnez les 64 satellites possibles au maximum et Presents dans le signal sur le tuner. A cet effet, sélectionnez le satellite souhaité et confirmez votre

sèlection avec la touche OK. Les satellites sélectionnés sont cochés.

Lorsque you've selectionne les satellites souhaites, appuyez sur la touche BACK

Configuration de satellites

Allez sur la ligne « Configuration de satellites ». Appuyez sur la touche OK

L'affi chage suivant apparait (exemple) :

Raccordement et mise en service

Dans la ligne « Satellite et position », sélectionné le satellite dont vous souhaitez éditer les réglages.

Satellite et position :

Sélectionnez avec les touches le satellite souhaité. Vous pouvez également, en appuyant sur la touche OK, afficher une liste de tous les satellites sélectionnés précédemment et y Sélectionner le satellite souhaité.

Type de LNB:

Si vous installation de reception n'utilise pas de LNB universal, selectionnez avec les touches le type de LNB utilisé dans votre installation de reception. Vous avez le besoin entre les types de LNB suivants :

-Universal
Simple ou
- Personnelé

Veuillez vous reférer également à la documentation de votre LNB ou contacter un professionnel.

Si vous n'utilise pas de LNB universel, appuyez sur la touche. Vous pouvez a present effectuer les réglages pour votre type de LNB (Simple ou Personnelisé).

Frequences LNB (MHz):

Entrez les fréquences LNB (Low/High/Limite) à l'aide des touches numériques. Enregistrez ensuite les valeurs modifiées avec la touche OK

Transpondeur de test :

Selectionnez le champ « Transpondeur de test ». Vous pouze selectionner ici un transpondeur pour vérifier si vos réglages sont corrects à l'aide de la barre d'intensité et de qualité du signal.

Si vous avez selectionné plus d'un satellite pour le tuner 1, effectuez à présent les réglages pour le deuxième puis évientuelles pour les autres satellites selectionnés, en procédant de la façon décrite pour le premier.

Lorsque les réglages ont été effectuels pour les satellites sélectionnés, appuyez sur la touche BACK

Lorsque tous les réglages ont été effectuels pour le tuner, appuyez sur la touche (verte).

L'affichage pour la recherche de programmes apparaît automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation.

Raccordement et mise en service

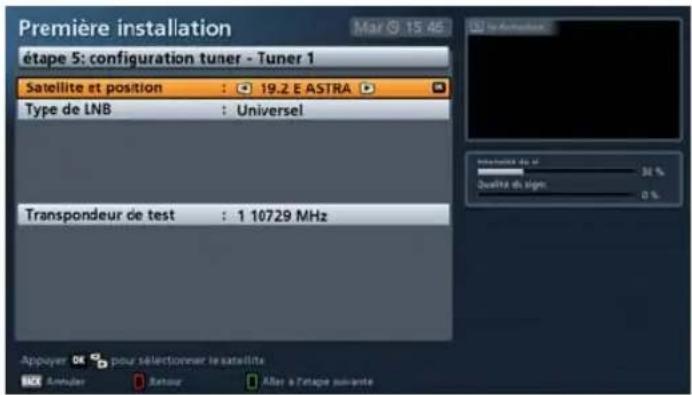

LNB simple

Appuyez sur la touche (verte).

Satellite et position :

Sélectionnez avec les touches le satellite souhaité. Vous pouvez également, en appuyant sur la touche OK, afficher une liste de tous les satellites enregistrés et y Sélectionner le satellite souhaité.

Type de LNB:

Si vous installation de reception n'utilise pas de LNB universal, selectionnez avec les touches le type de LNB utilisé dans votre installation de reception. Vous avez lechioix entre les types de LNB suivants :

-Universal
Simple ou
- Personnelé

Veuillez vous reférer également à la documentation de votre LNB ou contacter un professionnel.

Si vous n'utilise pas de LNB universel, appuyez sur la touche OK. Vous pouvez a present effectuer les réglages pour votre type de LNB (Simple ou Personnelisé).

Raccordement et mise en service

Frequences LNB (MHz):

Entrez les fréquences LNB (Low/High/Limits) à l'aide des touches numériques. Enregistrez ensuite les

valeurs modifiées avec la touche OK

Transpondeur de test :

Selectionnez le champ « Transpondeur de test ». Vous pouvez selectionner ici un transpondeur pour vérifier si vos réglages sont corrects à l'aide de la barre d'intensité et de qualité du signal.

Lorsque tous les réglages ont été effectuels, appuyez sur la touche (verte).

L'affichage pour la recherche de programmes apparait automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation.

Raccordement et mise en service

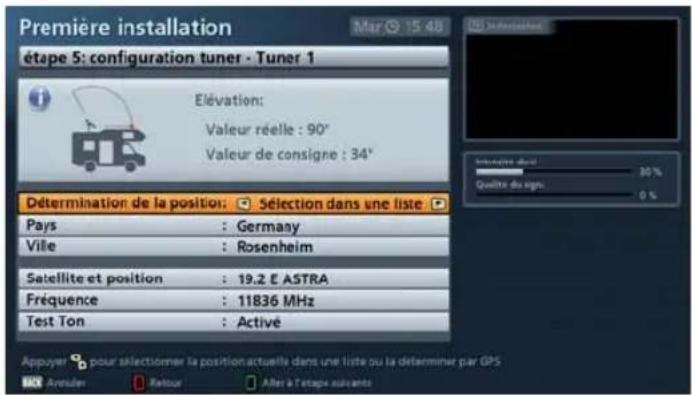

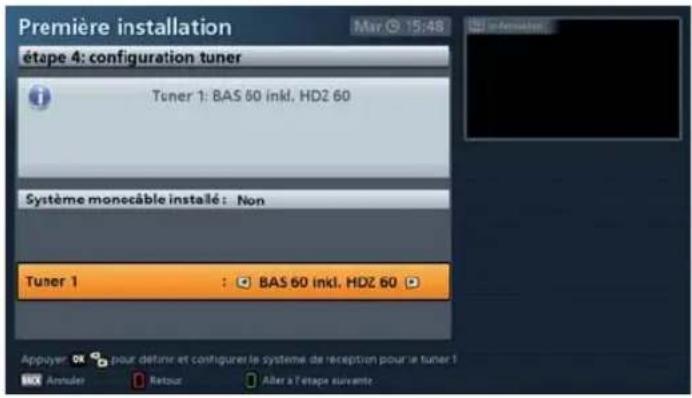

BAS 60 incl. HDZ 60

Appuyez sur la touche (verte).

Veuillez vous reférer également aux documentations jointes à votre installation de réception mobile ou contacter un professionnel.

Determination de la position :

Sélectionnez si vous souhaitez effectuer la détermination de la position par
- Sélection dans une liste (l'emplacement actuel est sélectionné dans une liste enregistrée) ou par
- Données GPS (les données GPS de l'emplacement actuel peuvent être entrées).

Sélection dans une liste

Pays : Sélectionnez avec les touches © © le pays dans lequel vous vous trouvez actuélément.

Ville : Sélectionnez avec les touches la ville dans laquelle ou à proximé de laquelle vous vous trouvez actuellement (si la ville ne figure pas dans la liste, Sélectionnez la ville la plus proche parmi les villes générées).

Données GPS

Ma latitude : Entrez la latitude de votre position actuelle à l'aide des touches numériques.

Ma longitude : Entre la longitude de votre position actuelle à l'aide des touches numériques.

Raccordement et mise en service

Satellite et position :

Sélectionnez avec les touches le satellite souhaité. Vous pouvez également, en appuyant sur la touche OK, afficher une liste de tous les satellites enregistrés et y selectionner le satellite souhaité.

Fréquence :

Sélectionnez avec les touches le transpondeur souhaité. Vous pouvez également, en appuyant sur la touche OK, afficher une liste de tous les transpondeurs enregistrés pour ce satellite et y sélectionner le transpondeur souhaité.

Test Ton :

Avec Test Ton, you pouvez faire émettre un son pour l'orientation de l'antenne mobile via le téléviseur.

Sélectionnez avec les touches le réglage souhaité.

• Activé : Plus la valeur réelle s'approche de la valeur de consigne, plus le son est aigu
• Automatique : Un son n'est audible qu'une fois que la valeur réelle correspond à la valeur de consigne
• Désactivé : Aucun son n'est audible

Vouss pouvez contrcler si vos reglages sont corrects a l'aide de la barre d'intensite du signal et de la barre de qualite du signal.

Lorsque tous les réglages ont été effectuels, appuyez sur la touche (verte).

L'affichage pour la recherche de programmes apparait automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation.

Raccordement et mise en service

Système monocable

Selectionnez avec les touches « Oui » dans la ligne « Systeme monocable installé ». Allez ensuite sur le champ « Tuner 1 & 2 : Systeme monocable »

Appuyez sur la touche (verte).

Veuillez vous reférer à la documentation de votre installation de réception ou contacter un professionnel.

Selectionnez le système monocable utilisé dans votre installation de réception :

• EXR .../EXU ... Pour toutes les matrices monocables Kathrein
• UAS 481 Pour le LNB monocable Kathrein UAS 481
• Personnalisé Pour tous les systèmes monocâbles qui ne correspondent pas aux rubriques ci-dessus

Pour le réglage des SCR, des fréquences et de l'éventuel PIN affectés au tuner, veuillesz vous reférer à la documentation jointe à votre système. Dans celle-ci figure la correspondance entre les différents SCR et les fréquences de transmission affectées. Il est également possible que vous ne puissiez pas désir librement le PIN protégeant certaines fréquences et que celui-ci soit également prescrit dans la documentation des composants monocâbles.

Veuillez également note que plusieurs récepteurs ne peuvent pas utiliser les mêmes fréquences/canaux car ils se généraient mutuellesment.

Poursuivez avec la déclaration du type de réception monocable que vous avez sélectionné lors de la première installation.

Raccordement et mise en service

Système monocâble - EXR .../EXU ...

Selectionnez avec les touches EXR.../EXU ... dans la ligne Confi gurer le système>. Appuyez sur la touche (verte).

L'affiche suivant apparait:

Protégér le canal avec un PIN :

Si, dans votre système monocable, il est possible de protégger la fréquence de transmission au moyen d'un PIN, vous pouvez le faire dans ce menu. La fréquence de transmission ne peut alors pas être utilisée par un autre récepteur sans saisie préalable du PIN.

Selectionnez « Oui ». Vous pouvez ensuite entrer un code PIN (0 à 255) dans la ligne « Code PIN pour tuner 1 » à l'aide des touches numériques.

Canal de transmission pour tuner 1 :

Selectionnez un canal de transmission disponible (SCR 0 - SCR 7).

Fréquence de transmission pour tuner 1 :

Selectionnez l'une des fréquences de transmission disponibles.

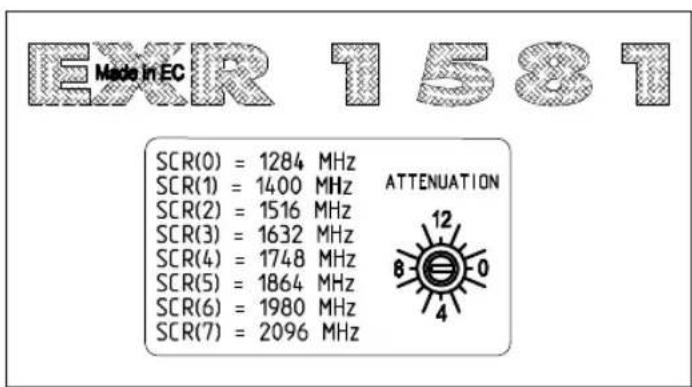

Voir l'exemple à droite (EXR 1581) Correspondance entre canal de transmission et fréquence de transmission.

Lorsque tous les réglages ont été effectuels, appuyez sur la touche BACK.

Raccordement et mise en service

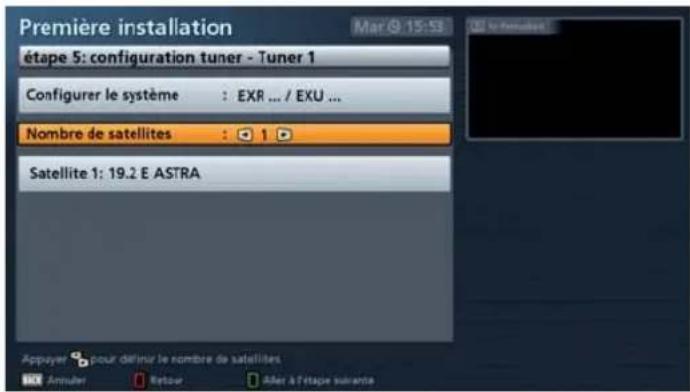

Nombre de satellites

Sélectionnez ici le nombre de satellites présents dans le signal sur le tuner 1 (deux au maximum).

Sélectionnez la ligne « Satellite 1 : .... »

Appuyez sur la touche OK pour régler ou modifi er le satellite selectionné. L'affi chage suivant apparait (exemple) :

Dans la ligne « Satellite et position », sélectionnez le satellite dont vous souhaitez éditer les réglages.

Satellite et position :

Sélectionnez avec les touches le satellite souhaité. Vous pouvez également, en appuyant sur la touche OK, afficher une liste de tous les satellites enregistrés et y selectionner le satellite souhaité.

Type de LNB:

Si vous installation de reception n'utilise pas de LNB universal, selectionnez avec les touches le type de LNB utilise dans votre installation de reception. Vous avez le choix entre les types de LNB suivants:

-Universal
Simple ou
- Personnelé

Veuillez vous reférer également à la documentation de votre LNB ou contacter un professionnel.

Si vous n'utilise pas de LNB universel, appuyez sur la touche.若您 pouvez a present effectuer les réglages pour votre type de LNB (Simple ou Personalisé).

Raccordement et mise en service

Frequences LNB (MHz) :

Entrez les fréquences LNB (Low/High/Limits) à l'aide des touches numériques. Enregistrez ensuite les valeurs modifiées avec la touche OK

Transpondeur de test :

Selectionnez le champ « Transpondeur de test ». Vous pouvez selectionner ici un transpondeur pour vérifier si vos réglages sont corrects à l'aide de la barre d'intensité et de qualité du signal.

Lorsque les reglages ont ete effectués pour les satellites selectionnés, appuyez sur la touche BACK

Si vous avez selectionné deux satellites, effectuez à présent les réglages pour le deuxième satellite en procédant de la façon décrite pour le premier.

Lorsque tous les réglages ont été effectuels, appuyez sur la touche (verte).

Lorsque tous les réglages ont été effectuels, l'affichage pour la recherche de programmes apparait automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation.

Système monocable - UAS 481

Selectionnez avec les touches « UAS 481 » dans la ligne « Confi gurer le système ». Appuyez sur la touche OK

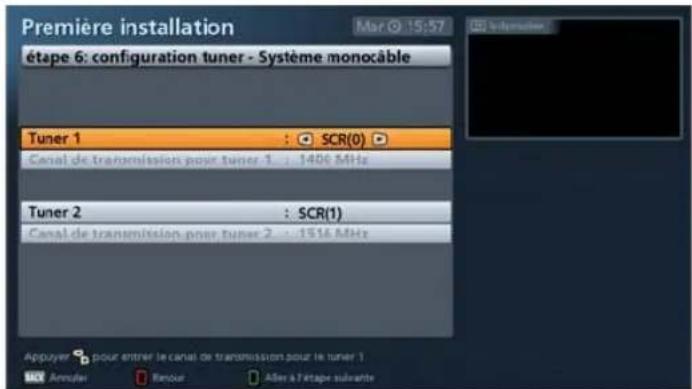

L'affi chage suivant apparait :

Canal de transmission pour tuner 1 :

Selectionnez un canal de transmission disponible (SCR 0 - SCR 3).

Canal de transmission pour tuner 2 :

Sélectionnez un canal de transmission disponible (SCR 0 - SCR 3).

Raccordement et mise en service

Lorsque tous les réglages ont été effectuels, appuyez sur la touche BACK.

Nombre de satellites

Un seul satellite peut etre reçu avec l'UAS 481.Ce reglage ne peut pas etre modifie.

Selectionnez la ligne « Satellite 1 : .... »

Appuyez sur la touche OK pour régler ou modifi er le satellite selectionné. L'aff chage suivant apparait (exemple) :

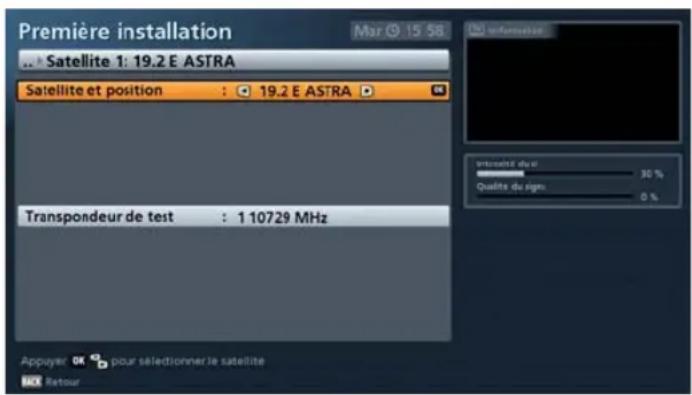

Satellite et position :

Sélectionnez avec les touches le satellite souhaité. Vous pouvez également, en appuyant sur la touche OK, afficher une liste de tous les satellites enregistrés et y sélectionner le satellite souhaité.

Transpondeur de test :

Selectionnez le champ « Transpondeur de test ». Vous pouvez selectionner ici un transpondeur pour vérifier si vos réglages sont corrects à l'aide de la barre d'intensité et de qualité du signal.

Lorsque les réglages ont été effectuels pour les satellites sélectionnés, appuyez sur la touche BACK

Lorsque tous les réglages ont été effectuels, appuyez sur la touche (verte). L'affi chage pour la recherche de programmes apparait automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation.

Raccordement et mise en service

Système monocâble - Personnelisé

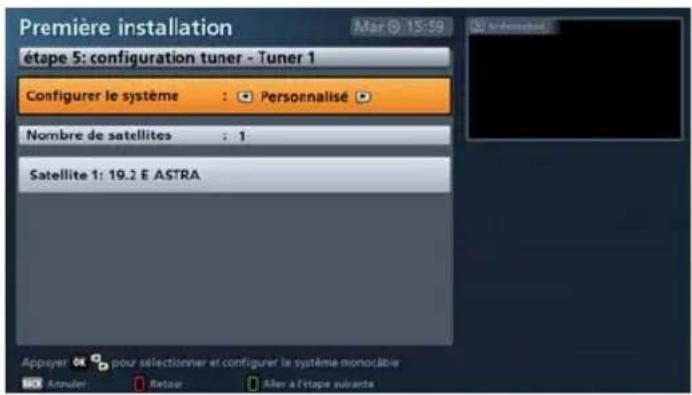

Selectionnez avec les touches « Personnelisé » dans la ligne « Configurer le système ». Appuyez sur la touche OK

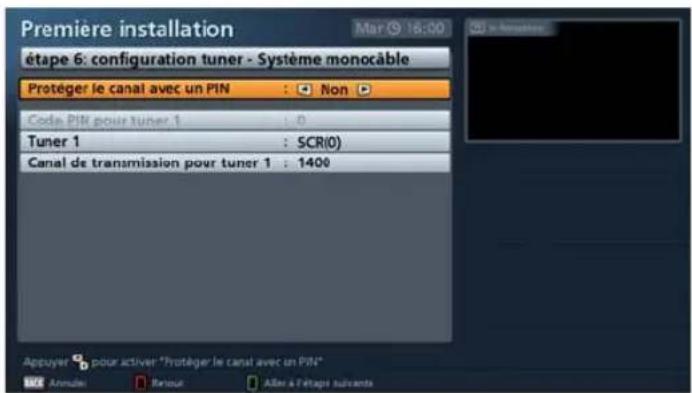

L'affi chage suivant apparait:

Protégé le canal avec un PIN :

Si, dans votre système monocable, il est possible de protégger la fréquence de transmission au moyen d'un PIN, vous pouvez le faire dans ce menu. La fréquence de transmission ne peut alors pas été utilisée par un autre récepteur sans saisie préalable du PIN.

Sélectionnez « Oui ». Vous pouvez ensuite entrer un code PIN (0 à 255) dans la ligne « Code PIN pour tuner 1 » à l'aide des touches numériques.

Canal de transmission pour tuner 1 :

Selectionnez un canal de transmission disponible (SCR 0 - SCR 7).

Fréquence de transmission pour tuner 1 :

Selectionnez l'une des fréquences de transmission disponibles.

Voir l'exemple à droite (EXR 1581) Correspondance entre canal de transmission et fréquence de transmission.

Lorsque tous les réglages ont été effectués, appuyez sur la touche BACK.

Raccordement et mise en service

Nombre de satellites

Sélectionnez ici le nombre de satellites présents dans le signal sur le tuner 1 (deux au maximum).

Sélectionnez la ligne « Satellite 1 : .... »

Appuyez sur la touche OK pour régler ou modifi er le satellite selectionné. L'affi chage suivant apparait (exemple) :

Dans la ligne « Satellite et position », sélectionnez le satellite dont vous souhaitez éditer les réglages.

Satellite et position :

Sélectionnez avec les touches le satellite souhaité. Vous pouvez également, en appuyant sur la touche OK, afficher une liste de tous les satellites enregistrés et y selectionner le satellite souhaité.

Type de LNB:

Si vous installation de reception n'utilise pas de LNB universal, selectionnez avec les touches le type de LNB utilise dans votre installation de reception. Vous avez le choix entre les types de LNB suivants:

-Universal
Simple ou
- Personnelé

Veuillez vous reférer également à la documentation de votre LNB ou contacter un professionnel.

Si vous n'utilise pas de LNB universel, appuyez sur la touche.若您 pouvez a present effectuer les réglages pour votre type de LNB (Simple ou Personalisé).

Raccordement et mise en service

Frequences LNB (MHz) :

Entrez les fréquences LNB (Low/High/Limits) à l'aide des touches numériques. Enregistrez ensuite les

ok
valeurs modifi ees avec la touche

Transpondeur de test :

Selectionnez le champ « Transpondeur de test ». Vous pouvez selectionner ici un transpondeur pour vérifier si vos réglages sont corrects à l'aide de la barre d'intensité et de qualité du signal.

Lorsque les reglages ont ete effectués pour les satellites selectionnés, appuyez sur la touche BACK

Si vous avez selectionné deux satellites, effectuez à présent les réglages pour le deuxième satellite en procédant de la façon décrite pour le premier.

Lorsque tous les réglages ont été effectuels, appuyez sur la touche (verte).

Lorsque tous les réglages ont été effectuels, l'affichage pour la recherche de programmes apparait automatiquement. Poursuivez avec le point « Recherche de programme » de la première installation.

Raccordement et mise en service

Recherche de programme

Si vous ne souhaitez pas effectuer une recherche de programmes, appuyez sur la touche (verte) et poursuivez avec « Date et heures »

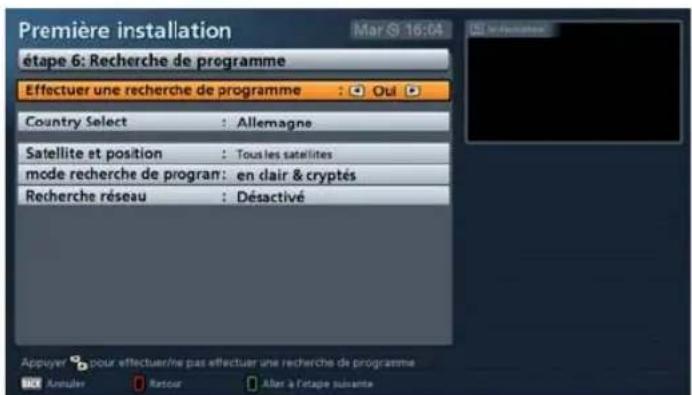

Si vous souhaitez effectuer une recherche de programmes, Sélectionnez « Oui » avec les touches

L'affi chage suivant apparait :

Liste prétrieée pour (Country Select)

A l'aide des touches, vous pouvez selectionner si les programmes trouvés lors de la recherche doivent être triés en fonction d'une liste de programmes enregistrée en usine pour le pays selectionné. Ceci n'est actuellément possible que pour l'Allemagne, l'Autriche et la Suisse.

Satellite et position

A l'aide des touches , vous pouvez maintainantCHOISIR un des satellites que vous avez configurés ou « Tous les satellites ». Avec « Tous les satellites », tous les satellites que vous avez configurés sont explorés à la recherche de nouveaux programmes. Assurez-vous que votre installation de réception est pointée sur ce/s satellite/s.

Mode recherche de programme

Avec les touches , selectionnez le type de programmes à chercher. Vous avez trois possibilités :

• « en clair & cryptés » Tous les programmes sont recherchés
• « uniquement en clair » Seuls les programmes diffusés en clair sont recherchés
• « uniquement cryptés » Seuls les programmes cryptés sont recherchés

Raccordement et mise en service

Pour voir les programmes cryptés, il vous faut un module Cl (Common Interface) correspondant de même qu'une carte Smartcard valide et un abonnement du fournisseur de TV payante.

Recherche réseau (NIT)

Indiquez avec les touches (Activé/Désactivé) si une recherche réseau doit être effectue. Avec « Recherche réseau Désactivé», seuls les transpondeurs mémorisés en usine du ou des satellites que vous avez précédemment sélectionnés sont explorés à la recherche de programmes non encore mémorisés. Avec « Recherche réseau Activé», des transpondeurs non encore mémorisés peuvent être trouvés par l'interconnexion des transpondeurs. Ceux-ci sont mémorisés et explorés à la recherche de nouveaux programmes, tout comme les transpondeurs déjà existants.

Lorsque tous les réglages ont été effectuels, appuyez sur la touche (verte). Les affi chages suivants apparaisent d'abord (exemple):

Le récepteur met à jour la liste de programmes à l'aide de la liste de programmes ASTRA transmise par ASTRA (liste LCN).

^* La liste de programmes ASTRA est utilisée pour la mise à jour de la liste de programmes enregistrée dans le récepteur. Voir également la Notice d'utilisation Partie 2, Chapitre « Menu principal - Recherche de programme », « LCN (mise à jour de la liste de programmes ASTRA) »

Raccordement et mise en service

Pendant la recherche, l'écran affiche (exemple):

Remarque :

Vous pouvez arreter la recherche a tout

moment avec la touche BACK

Programmes TV trouves

Programmes radio trouvés

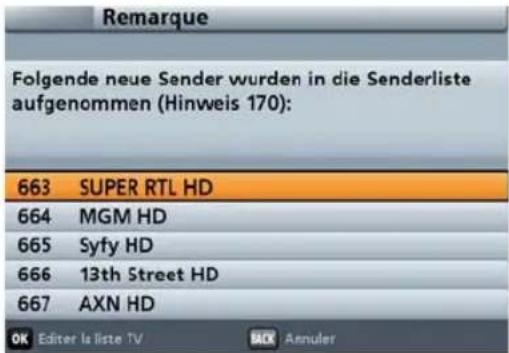

Après la recherche, l'écran affiche (exemple):

Appuyez sur la touche OK. Les nouveaux programmes trouvés sont ajoutés à la fin de la liste générale existante.

Date et heures

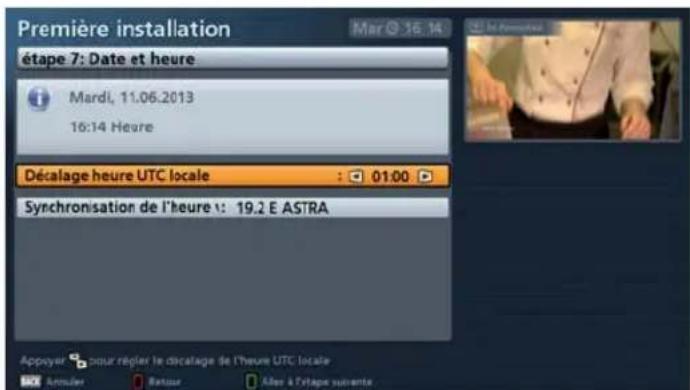

Décalage heures UTC locale (écart de fuseau hora UTC)

Selectionnez la différence hora par rapport à l'heure UTC (anciennement GMT) (pour l'Allemagne par ex. : + 1 heures). La différence est régliable par pas de 30 minutes et est limitée à 11 heures et 30 minutes (+ et -).

Lorsque le réglage a été effectué, appuyez sur la touche (verte) pour terminer la première installation.

Raccordement et mise en service

Si des modifications sont intervenues dans la liste de programmes ASTRA, l'affichage suivant apparait (exemple):

Si vous ne souhaitez pas edited les emplacements de programme des nouveaux programmes, vous pouvez quitter l'affi chage avec la touche BACK. Les nouveaux programmes sont alors enregistrés sur l'emplacement de programme proposé par le récepteur.

ou:

Voussoupiez basculer directement sur le menu « Editor la liste de programmes » en appuyant sur la touche OK. La façon d'effectuer des modifications dans la liste de programmes est expliquée dans la Notice d'utilisation, Partie 2, chapitre « Menu principal - Editor la liste de programmes »

Conseil!

A l'issue d'une première installation reussie (image TV presente), nous vous recommendons de faire rechercher par le récepteur si une mise à jour du logiciel est disponible. Pour ce faire, vous doivent avoir sélectionné (entre autres) le satellite ASTRA 19,2^ Est au cours de la première installation.

Allez dans le menu principal avec la touche MENU. Sélectionnez avec les touches OK. Sélectionnez avec les touches « Mise

à jour par satellite » et confi rmez à nouveau avec la touche OK. Le récepteur commence alors automatiquement à rechercher un nouveau logiciel. Pour la suite des explications concernant la procédure de mise à jour, veuillez vous reférer au chapitre « Menu principal», « Menu service», « Mise à jour par satellite » dans la presente notice d'utilisation.

Conseil!

A l'issue de la première installation, vous pouze modifier la/les liste/s de programmes à votre guise. Voir la Notice d'utilisation Partie 2, chapitre « Menu principal - Editor la liste de programmes »

Connexion réseau/Internet

Une connexion Internet est nécessaire pour utiliser HbbTV!

Ces réglages doivent uniquement être effectuels si le récepteur doit être intégré à un réseau (par ex. pour la connexion Internet) ou relié au PC ou à l'ordinateur portable au travers d'un cable réseau croisé.

Observe également nos exemples de raccordement pour la fonction réseau à la fin de cette notice de même que les indications données à ce sujet sur Internet sous « www.kathrein.de » « Service » → « Software und Download » → « Receiver » → « UFS 946 ».

Pour pouvoir raccarder le PC ou l'ordinateur portable au recepteur au travers du réseau, vous doivent disposer de tous les droits (droits d'administrateur) sur votre PC ou ordinateur portable et votre réseau.

Si vous rencontres des problèmes de raccordement du récepteur à votre réseau ou au PC ou à l'ordinateur portable, adressez-vous à un professionnel du PC ou des réseaux.

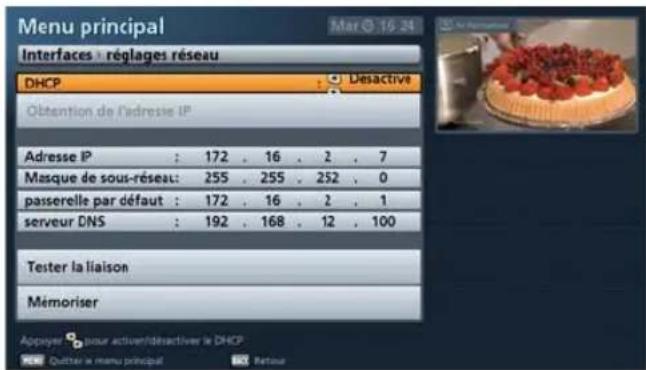

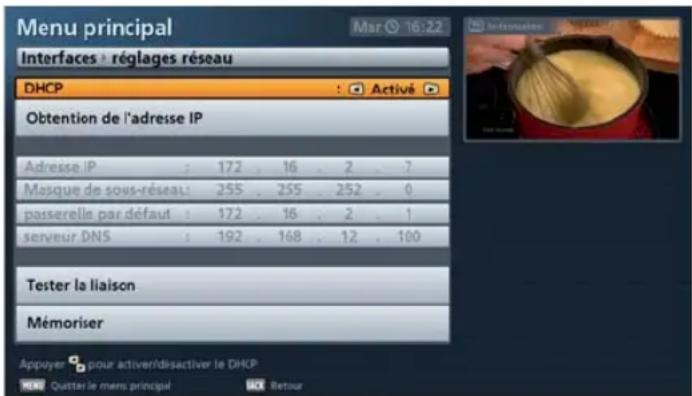

Vous trouverez ce menu sur le recepteur sous: Menu principal - Interfaces - Reglages reseau. Ares l'appel du menu, I'aff chage suivant apparait (exemple):

L'interface Ethernet utilise dans le récepteur est une interface Ethernet 10/100 Base-T.

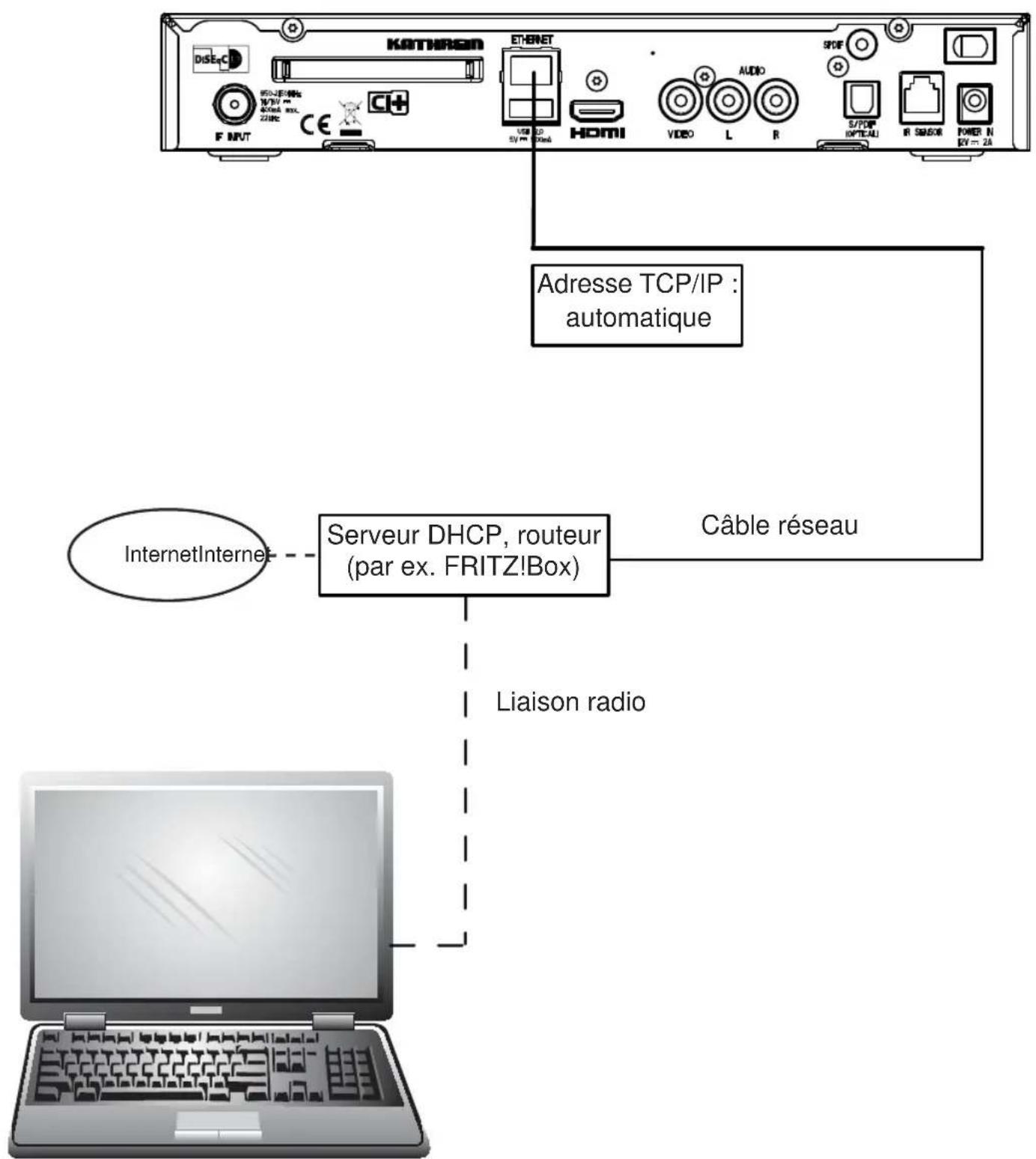

Si you souhaitez raccorder voyage recepteur à un serveur DHCP/routeur, selectionnez le réglage

« Activé » avec les touches □. Si vous souhaitez relier le récepteur à un PC ou un ordinateur portable, le réglage de DHCP doit être « Désactivé »

DHCP « Activé » (serveur DHCP/routeur)

DHCP « Désacté » (hub/switch/connexion directe à un PC ou un ordinateur portable)

Selectionnez les différentes positions avec les touches . Effectuez les modifi cations des

réglages actuels avec les touches ou les touches numériques.

Raccordement et mise en service

Selectionnez avec les touches le champ « Obtention de l'adresse IP » et

confirmezledemarrageavecla touche OK

Votre serveur DHCP/routeur assigne alors une adresse IP au recepteur. Lorsque le recepteur a obtenu son adresse IP du serveur DHCP (l'adresse IP est affi chée), allez sur le champ

« Mémoriser » et confi rmez avec la touche OK

Si aucune liaison n'est possible entre le récepteur et le serveur DHCP/routeur avec le réglage « DHCP Activé», mettez le réglage sur « DHCP Désactivé » et effectuez le réglage spécifique (DHCP « Désactivé »).

Effectuez les réglages nécessaires pour votre réseau. Lorsque vous avez effectué tous les réglages, allez sur le champ « Mémoriser » et

confirmezavecla touche OK

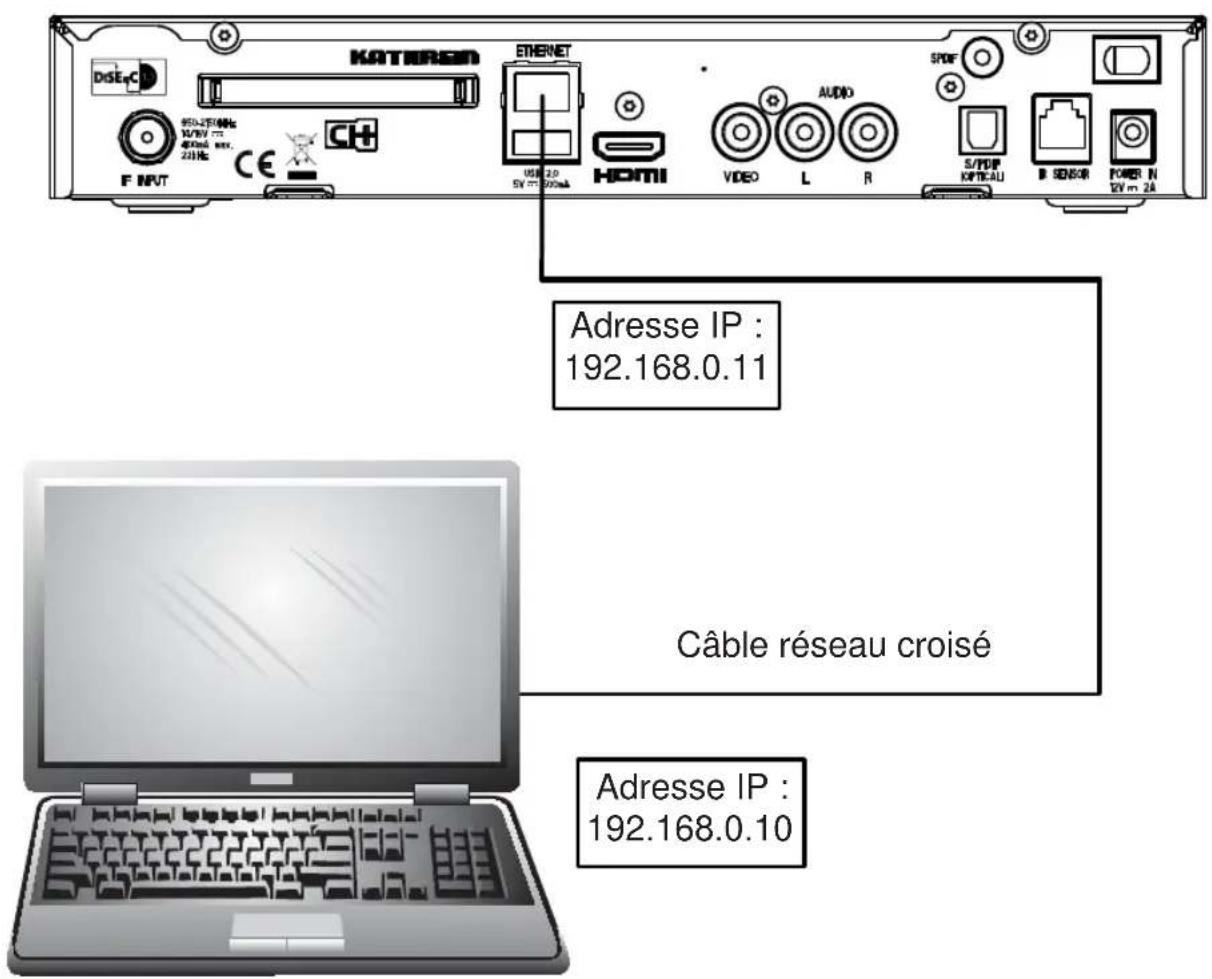

Exemple de configuration :

Récepteur :

Adresse IP:192.168.1.2

Masque de sous-réseau : 255.255.255.0

PC/ordinateur portable :

Adresse IP:192.168.1.4

Masque de sous-reseau : 255.255.255.0

Raccordement et mise en service

Common Interface (CI)/Lecteur de Smartcard

Observempérativement les consignes de votre fournisseur de télévision payante de même que les instructions jointes à la carte Smartcard et au module CA (Conditional Access) !

Les cartes Smartcard et les modules Cl ne sont pas fournis avec le récepteur !

Les cartes et les modules sont fournis par les différents diffuseurs de télévision payante et contiennent les données de l'abonné, ainsi que celles des programmes souscrits. Ces programmes sont, normalement, cryptés.

Adressez-vous directement à un diffuseur de télévision payante si un canal de ce type vous interesse.

L'utilisation de la carte Smartcard et du module Cl relève de votre propre responsabilité !

Le module Cl accueille la carte « Smartcard » vendue par le diffuseur de télévision payante.
Chaque carte correspond à une technique de codage.

Mettez your carte en lieu sur lorsque vous ne l'utilise pas, de meme que donne code PIN!

Insertion de la carte SmartCard et du module CI

Insertion du module Cl dans la CI

La Common Interface (Cl+) ③ de l'UFS 946 / Cl+ est prévue pour receivevoir un module Cl. Elle se troue à l'arrière du récepteur. Le module Cl ② reçoit la carte Smartcard ① (contacts de la puce diriges vers le haut et vers le connecteur) et est ensuite glissé dans le logement Cl+ ③. La carte Smartcard doit être insérée dans le module Cl sans forcer. Il en va de même pour l'insertion du module Cl dans le logement Cl+ !

Evitez de forcer et consultez les instructions jointes à la carte Smartcard et au module CI. Pour-retirer le module CI, tirez-le droit vers l'arriere.

Identification des défauts et résolution des problèmes

En cas de dysfonctionnement, commencez par contrcler tous les raccordements et les états de fonctionnement :

1. Les fiches d'alimentation du recepteur et du téléviseur sont branchées sur une prise de courant
2. Le cable d'antenne est raccordé à l'entrée du récepteur
3. Le récepteur et le télévisueur sont correctement raccordés à l'aide d'un cable HDMI ou péritel
4. Les ports audio sont, le cas échéant, reliés à la chaine Hi-Fi ou au système Dolby Digital
5. Le récepteur et le télévisueur (chaine Hi-Fi/système Dolby Digital) sont sous tension (verifier les éléments de contrôle)
6. Le récepteur réagit à la télécommande

Voutrouverez ci-dessous quelques conseils vous permettant d'identifier les defaults.

Problème Cause Solution
Le message « Pas de signal ! » apparaît avec quelques programmes ou tous les programmes		Contacter un spécialiste des antennes pour qu'il vérifi e ou répare l'installation. Contrôler les régles dans le menu « Régles », « Antenne et satellites », « Confi guration tuner » et les modifi er si nécessaire.
Le récepteur ne réagit plus à la télécommande	Les piles utilisées sont peut-être déchargées ou mal insérées dans le compartment	Contrôler les piles (voir également « Insertion des piles dans la télécommande » dans la Notice d'utilisation Partie 1)
	Le code de commande du récepteur ou de la télécommande a peut-être été déréglé par erreur	Régler le code infrarouge 1 de la manière décrite dans la notice d'utilisation sous « Menu principal Régles », « Régles de base », « Réglage du code de télécommande »
L'heure affi chée est incorrecte	Le réglage pour l'hourd'étêt est incorrect. Le signal de réception a transmis une heures incorrecte	Contrôler la différence avec l'heure UTC réglée dans le menu « Régles », « Régles de base », « Date et heures » et la modifi er si nécessaire. Eteindre le récepteur à l'aide de l'interruuteur secteur depuis le programme en cours, par exemple Das Erste ou ZDF, patienter 10 secondes, puis le remettre en marche
Les programmes suivantsprésent des dysfonctionnements ou le message « Signal faible ou pas de signal ! » apparaît : Sport 1, Tele 5, HSE 24 et Sonnenklar TV	Les téléphones DECT utilisent les mêmes fréquences que ces programmes. Si le niveau est trop faible ou le cable mal blindé, des dysfonctionnements peuvent survenir	Adressez-vous à votre spécialiste en antennes

Identification des defaults et résolution des problèmes

Problème de réseau Connexion au réseau impossibly	Vérifi ez si le cable réseau (croisé) est correctement branché (enclenché) (récepteur, routeur...) Adressez-vous à un professionnel du PC ou des réseaux
Le service HbbTV n'est pas disponible	Le programme sélectionné ne propose pas HbbTV.
	La connexion Internet n'est pas disponible
	Vérifi ez si le cable réseau (croisé) est correctement branché (enclenché) (récepteur, routeur...) Adressez-vous à un professionnel du PC ou des réseaux

Service

Après lecture de cette notice d'utilisation, si vous avez encore des questions sur la mise en service ou l'utilisation de l'appareil ou bien si vous avez rencontres un problème, prenez contact avec votre revendeur.

Annexe technique

Exemple de raccordement élargi

Annexe technique

Données techniques

Type UFS 946/CI+
Référence 20210222
Couleur Noir
Plage HF
Gamma FI Sat MHz 950-2150
Plage de niveau d'entrée dBμV 44-78
Modulation, FEC, démultiplexeur Standard DVB-S/DVB-S2
Résolution video CCIR 601 (720 x 576 lignes), 576p, 720p, 1080i, 1080p
Décodage video MPEG-2, MPEG-4/H.264, Xvid
Débit de données d'entrée MSymb/s 2-45, (30 aVEC DVB-S2)8PSK)
Système TV - audio
Décodage AC 3/MPEG-1, Layer 1, 2 et 3 (mp3)/HE-AAC
Taux déchantillonnage kHz	32/44,1/48
Alimentation électrique
Tension secteur	V/Hz	230 (±10 %)/50-60
Tension continue	V	12
Puisance absorbée (max./typ. en service/veille)	W	<34/typ. 16/<0,5
Alimentation LNB (horiz./vert.)	V/mA	14/18 ; max. 400
Signal de commande	kHz	22 ; DiSEqCTM1.0/-1.1/-1.2, USALS, monocâuble SCR (EN 50494)
Raccordements
Entrée FI Sat		1 x prise F
Raccordement TV
Sortie video analogue		1 x prise Cinch
Sortie video/audio numérique		1 x HDMI
Sortie audio analogue		2 x prise Cinch
Sortie audio numérique (optique/electrique)		Câble optique standard (S/PDIF)/1 x prise Cinch
Common Interface/système de cryptage		Pour 1 module Cl+/Cl
Interfaces données
USB		1 x 2.0
Ethernet		1
Généralités
Température ambiente	°C	Max. +5 à +40
Dimensions (I x h x p)	mm	270 x 34 x 167
Poids	kg	< 2

Annexe technique

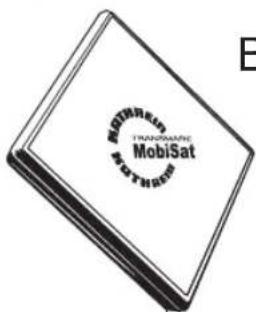

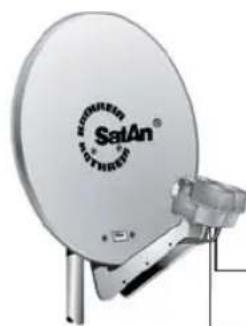

Exemples de raccordement FI Sat

Installations individuelles

BAS 60 (+ HDZ 60)

UFS 946/Cl+

2x UAS571

EXR 121

ESD./ESC.

FI Sat

950-2150 MHz

Installations système monocâble

Annexe technique

Exemples de raccordement pour la fonction réseau

DHCP (récepteur) : MARCHE

UFS 946/CI+

PC/ordinateur portable

Annexe technique

DHCP (récepteur) : MARCHE

UFS 946/CI+

PC/ordinateur portable

Annexe technique

DHCP (récepteur) : MARCHE

UFS 946/CI+
PC/ordinateur portable

Annexe technique

DHCP (récepteur) : ARRET

UFS 946/CI+

PC/ordinateur portable

Annexe technique

DHCP (récepteur) : ARRET

UFS 946/CI+

PC/ordinateur portable PC/ordinateur portable

Adresse TCP/IP : 192.168.0.10

Adresse TCP/IP : 192.168.0.11

Annexe technique

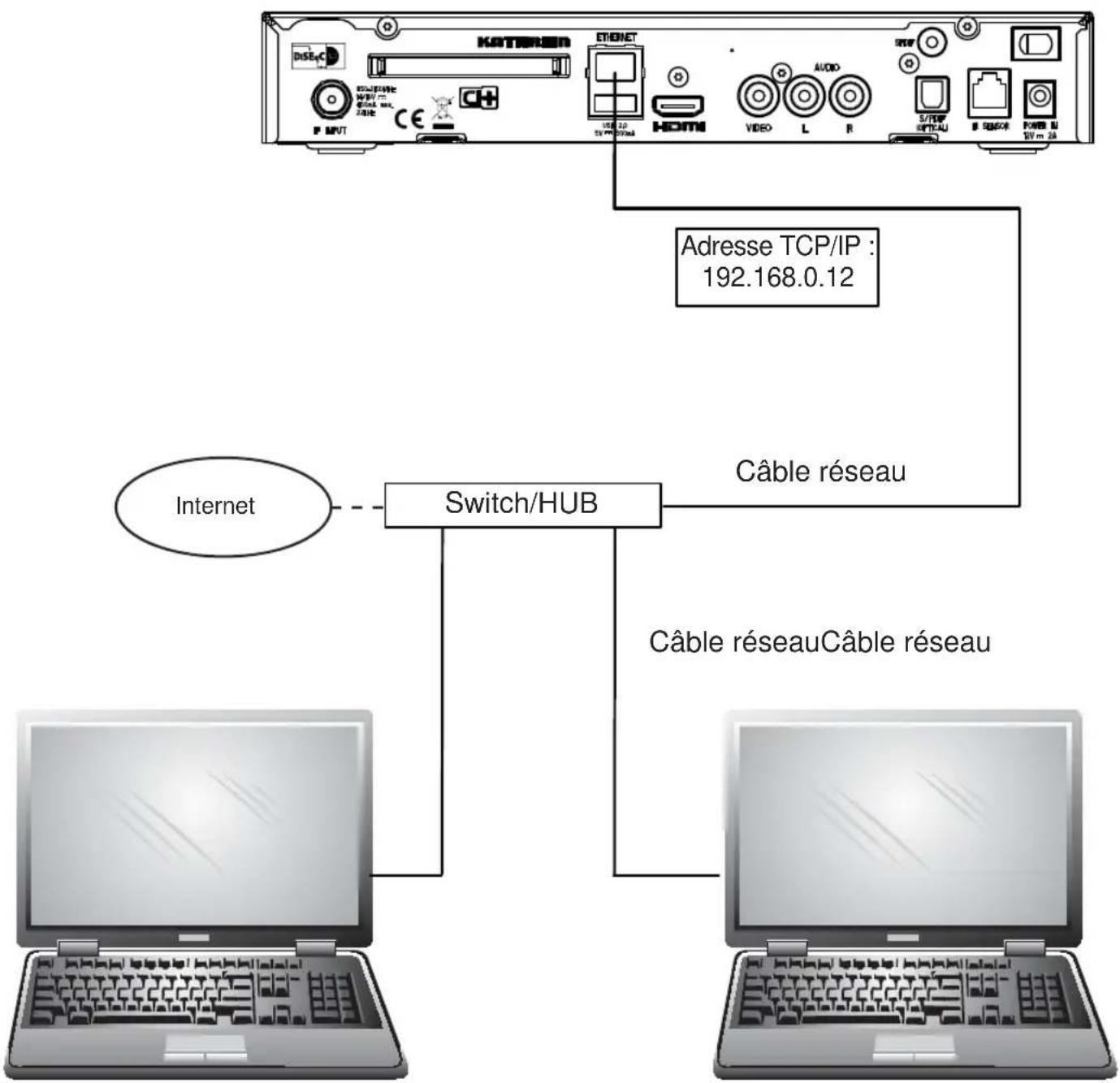

DHCP (récepteur) : ARRET

PC/ordinateur portable PC/ordinateur portable

Adresse TCP/IP: 192.168.0.10

Adresse TCP/IP: 192.168.0.11

Notes personelles

-

-

-

-

-
