FD100 - Sonnette de portes Fysic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette de porte sans fil
Marque	Fysic
Modèle	FD100
Dimensions du récepteur (sonnette)	126 x 60 x 40 mm
Poids du récepteur	170 g
Dimensions de l'émetteur (bourgeon)	42 x 82 x 25 mm
Poids de l'émetteur	44 g
Alimentation du récepteur	220-240 V AC / 50 Hz
Alimentation de l'émetteur	Pile alcaline 12 V (incluse)
Fréquence de fonctionnement	433,092 MHz
Mélodies de sonnerie	Westminster, ding, ding-dong (sélectionnable par interrupteur)
Signal lumineux	Lampe rouge clignotante
Volume sonore	Réglable (Hi/Lo), max. 67 dB
Utilisations possibles	Sonnette autonome, extension de sonnette existante, appel malade
Portée estimée	Jusqu'à 100 mètres en champ libre
Entretien et nettoyage	Débrancher avant nettoyage ; chiffon humide, pas de produits chimiques
Consignes de sécurité	Ne pas exposer à l'humidité ; ne pas couvrir le récepteur ; démontage interdit
Garantie	12 mois à compter de la date d'achat

FOIRE AUX QUESTIONS - FD100 Fysic

Comment installer le bourgeon de sonnette FD100 ?

Retirez la languette de protection de la pile avant le montage. Fixez le bourgeon près de la porte à l'aide de vis (entraxe 5,9 cm). Vous pouvez aussi le poser sur une surface plane.

Comment utiliser la FD100 comme allongeur de sonnette existante ?

Retirez la pile du bourgeon. Branchez le cordon fourni sur la sonnette existante (après avoir coupé l'alimentation). Rebranchez le transfo. Si cela ne fonctionne pas, inversez les branchements.

Comment changer la pile du bouton poussoir ?

Ouvrez le boîtier en retirant la vis avec un tournevis. Poussez le volet pour accéder au compartiment pile. Remplacez par une pile alcaline 12 V équivalente. Refermez soigneusement.

Comment régler le volume et la mélodie ?

Le volume se règle via l'interrupteur Hi/Lo sur le récepteur. La mélodie se sélectionne via l'interrupteur à trois positions : A (Westminster), B (ding), C (ding-dong).

Que faire si la sonnette ne fonctionne pas ?

Vérifiez que le récepteur est bien branché et que l'émetteur a une pile fonctionnelle. Éloignez la sonnette des téléphones sans fil ou des lampes fluorescentes qui peuvent créer des interférences.

Comment nettoyer la sonnette ?

Débranchez le récepteur de la prise électrique. Nettoyez l'extérieur avec un chiffon humide uniquement. N'utilisez jamais de solvants ou produits abrasifs.

Quelle est la portée de la FD100 ?

La portée peut atteindre 100 mètres en champ libre, mais peut être réduite par les murs et les interférences.

Puis-je utiliser la FD100 comme sonnette d'appel pour personne à mobilité réduite ?

Oui, placez le bourgeon près du malade ou laissez-le l'emporter. Le récepteur émettra un signal sonore et lumineux.

Que faire en cas de dysfonctionnement sous garantie ?

Consultez d'abord le manuel. Si le problème persiste, contactez votre fournisseur avec le bon de garantie et la preuve d'achat. La garantie couvre les défauts de fabrication pendant 12 mois.

Comment éliminer l'appareil et les piles usagées ?

Ne jetez pas l'appareil aux ordures ménagères. Remettez-le à votre fournisseur pour un traitement écologique. Les piles vides doivent être déposées dans un point de collecte de déchets chimiques.

MODE D'EMPLOI FD100 Fysic

Hi Lo : institution volume sonnerie

A : mélodie sonnerie a

B : mélodie sonnerie b

C : mélodie sonnerie c

Transit prise

Cordon fourni pour allonger

Bouton de porte : service bourgeon de sonnette

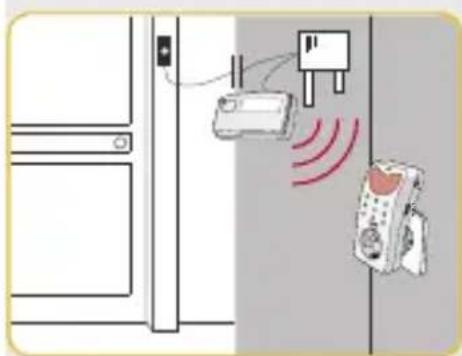

Montage comme allongeur de la sonnette

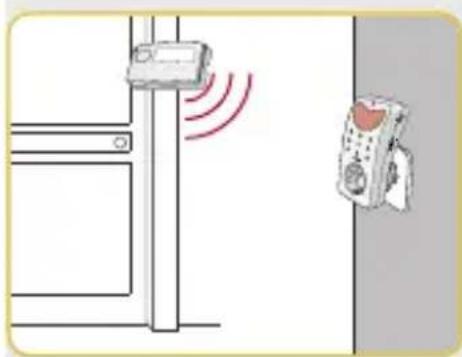

Montage comme sonnette

FD-100

La FD-100 est une sonnette sans fil qui peut être utilisée de manières différentes.

La FD-100 peut être utilisée comme (nouvelle) sonnette ou sonnette d'aide pour les malades et les indigents.

La FD-100 peut également être utilisée pour allonger votre propre sonnette. Le bouton de la FD-100 servira comme émetteur pour votre sonnette actuelle et doit être branché à la sonnette ou au gong existant.

La FD-100 est équipée avec une prise transite pour que vous ne perdrez pas de branchement de prise.

La sonnette de la FD-100 fera entendre un signal de bruit acoustique et elle émettra un signal étourdissant de lumière rouge pour les gens dur d'oreille et pour l'utilisation dans un endroit bruyant.

FONCTIONNEMENT

Comme sonnette : Fixez la FD-100 bourgeon de sonnette près de votre porte d'entrée ou près de la porte où vous voulez avoir une sonnette.

Reprenez avant le montage la petite lèvre de protection de la pile.

Comme sonnette

supplémentaire : Fixez la FD-100 bourgeon de sonnette près de votre porte d'entrée ou près de la porte où vous voulez avoir une sonnette, à côté ou en bas de la sonnette de l'installation déjà existante. Reprenez avant le montage la petite lèvre de protection de la pile.

Gardiennage des

malades : Mettez la FD-100 bourgeon de sonnette près du malade. Le malade peut également emporter le bourgeon de sonnette avec lui. Reprenez la petite lèvre de protection de la pile.

Comme allongeur

de sonnette : Reprenez la pile livrée de la FD-100

bourgeon de sonnette et fixez le FD-100 bourgeon de sonnette près de la sonnette existante (la petite boîte qui produit du son).

Libérez l'installation existante de puissance en reprenant le transfo de la prise ou en arrêtant le transfo dans l'armoire de mètre.

Fixez la fin ouverte du cordon livré sur la sonnette existante. Voyez l'exemple à côté.

Mettez la fiche du cordon dans le F-D-100 bourgeon de sonnette. Rebranchez le transfo.

Le FD-100 est maintenant prêt pour l'utilisation.

Si la combinaison ne marcherait pas, changez alors les branchements.

Sonnette FD-100 : Branchez la sonnette FD-100 dans une prise située là où vous voulez la voir ou entendre.

INSTALLATION

Pile : Pour l'utilisation « stand-alone » du bourgeon de sonnette, il faut utiliser la pile livrée de 12 Volt.

Reprenez la petite lèvre de protection en bas du bourgeon de sonnette ou

1. ouvrez le bourgeon de sonnette en reprenant la petite vise avec un tournevis
2. après poussez avec le tournevis sur le petit volet sur l'autre côté
3. ouvrez le couvercle. L'arrière du bourgeon de sonnette peut être écurté maintenant
4. vous voyez le compartiment où la pile peut être mise
5. remettez le couvercle à pile sur le bourgeon de sonnette. Mettez seulement des piles alcalines équivalentes de 12Volt

Montage au mur :

1. faites 2 trous, l'un au dessus ou à côté de l'autre, avec une distance de 5,9 cm entre eux dans le mur et mettez les bouchons.
2. visez l'arrière du bourgeon de sonnette FD-100 avec les vis.

AVERTISSEMENTS ET CONSEILS IMPORTANTS

• Lisez bien ce manuel d'utilisation et suivez toutes les instructions
• Pendant le nettoyage du bourgeon de sonnette, reprenez le récepteur de la prise électrique.
• Ne placez ni utilisez le récepteur dans un endroit mouillé ou humide.
• Prenez soin d'un écoulement naturel de chaleur; ne couvrez jamais le récepteur et ne le placez jamais à côté d'une source de chaleur.
• Ne démontez jamais le FD-100. Cela se fait seulement par du personnel qualifié.

ENTRETIEN

• Ne mettez pas le bourgeon de sonnette dans le soleil ou dans un endroit humide
• Reprenez la fiche de la sonnette de la prise avant de la nettoyer
• Nettoyez l'extérieur seulement avec un torchon humide, n'utilisez jamais des produits chimiques
• Ne placez pas la sonnette à proximité des téléphones sans fils, des appareils électroniques (médicaux), des tubes luminescents et d'autres lampes déchargeant de gaz Les ondes de ces appareils peuvent perturber la réception du bourgeon de sonnette.
• Le déplacement de la sonnette ou de l'appareil qui cause la perturbation peut donner une amélioration.

ENVIRONNEMENT :

• L'emballage de cette sonnette peut être remis avec le vieux papier.
• Quand vous vous débarrassez de la FD-100, donnez-lui à votre fournisseur. Il assurera un traitement gentil pour l'environnement.
• Les piles sèches ou vides sont à déposer chez votre dépôt local des déchets chimiques. Ne jetez jamais les piles vides aux ordures ménagères.

La déclaration de conformité est disponible sur le site internet : WWW.FYSIC.COM

WWW.FYSIC.COM

BON DE GARANTIE

Nom : Attachez ici

Adresse : votre ticket de caisse

Code postal : ou bon d'achat

Ville :

Type : FD-100

Vous avez une garantie de 12 mois sur le FYSIC FD-100 à partir de la date d'achat. Nous vous garantissons tout au long de cette période une réparation sans frais des pannes causées par des défauts de fabrication ou de matériel. Au final, cela reste au jugement de l'importateur.

COMMENT AGIR :

Vous constatez un défaut, consultez d'abord le manuel d'utilisation. Si cela n'apporte pas de solution, prenez alors contact avec le fournisseur de ce téléphone

En cas d'utilisation incompétente, d'un mauvais raccordement, de piles coulantes ou mal-placées, de l'utilisation de pièces ou accessoires non-livrés avec

ce téléphone, d'une négligence ou de pannes causées par l'humidité, incendie, inondation, foudre et autres catastrophes naturelles.

En cas de modifications et/ou réparations illégales par un tiers.

En cas de transport incorrect de l'appareil sans emballage approprié.

Si l'appareil n'est pas accompagné de ce bon de garantie et preuve d'achat.

Les cordons de liaison, fiches et piles ne tombent pas sous la garantie.

Toute autre responsabilité, notamment pour d'éventuels dommages consécutifs, est exclue.

DONNEES TECHNIQUES

FD-100 sonnette : (récepteur)

Tension : 220-240 V AC/50Hz

Fréquence de réception : 433.092 Mhz

Signaux sonnerie : Sonnette Westminster ding ding-Dong

Signal lumière : Rouge clignotant

Force de bruit : hi/low à instituer (max. 67 dB)

Dimension : 126 x 60 x 40 mm

Poids : 170 gram

FD-100 bourgeon de sonnette : (émetteur)

Tension : 8-12V = ou \~

Fréquence d'émission : 433.092 Mhz

Dimension : 42 x 82 x 25 mm

Poids : 44 gram
