Marque	Blomberg
Modèle	DU S2040 X
Type de produit	Hotte aspirante
Largeur	598 mm
Profondeur	490 mm
Hauteur	150 mm
Poids net	7,5 kg
Tension d'alimentation	220-240 V / 50 Hz
Puissance totale	180 W
Puissance du moteur	1 x 140 W
Puissance d'éclairage	1 x 40 W
Débit d'air maximal	300 m³/h
Nombre de vitesses	3 (légère, moyenne, rapide)
Type de commande	Panneau de commande verrouillé
Diamètre de sortie d'air	120 mm
Filtres	Filtre à aluminium lavable (mensuel) ; filtre à carbone optionnel (changement tous les 4 mois)
Hauteur minimale d'installation	65 mm (électrique) / 75 mm (gaz)
Matériau	Inox, verre
Entretien	Nettoyer avec un chiffon humide et détergent doux ; éviter les produits abrasifs
Réparabilité	Lampes 40 W remplaçables ; filtres disponibles via service agréé
Usage	Domestique

FOIRE AUX QUESTIONS - DU S2040 X BLOMBERG

Quelle est la hauteur minimale entre la hotte et la cuisinière ?

Pour les cuisinières électriques, la hauteur minimale est de 65 mm ; pour les cuisinières à gaz, elle est de 75 mm.

Comment nettoyer les filtres à aluminium ?

Les filtres à aluminium doivent être nettoyés tous les mois. Retirez-les, lavez-les à l'eau avec un détergent doux, rincez et séchez avant de les remettre. Vous pouvez également les laver au lave-vaisselle.

Quand faut-il changer le filtre à carbone ?

Le filtre à carbone doit être changé tous les 4 mois en usage normal. Il est utilisé lorsque la hotte fonctionne en mode recyclage (sans évacuation extérieure).

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, vous pouvez utiliser la hotte en mode recyclage. Pour cela, installez un filtre à carbone et placez le sélecteur mécanique en position RECYCLING.

Quelles sont les précautions de sécurité importantes ?

Ne branchez pas la hotte avant l'installation. Ne l'utilisez pas sans les filtres. Évitez les flambées ou la friture à haute température sous la hotte. Assurez une bonne ventilation si vous utilisez des appareils à gaz simultanément.

Comment changer l'ampoule d'éclairage ?

Pour le modèle DU S2040 X, ouvrez le panneau perforé pour accéder à l'ampoule de 40 W. Dévissez l'ancienne et remplacez-la par une neuve de même type.

Quelle est la puissance totale de la hotte ?

La puissance totale est de 180 W (moteur 140 W + éclairage 40 W).

Quels sont les différents niveaux de vitesse ?

La hotte dispose de 3 vitesses : position I (aération légère), II (aération moyenne), III (aération rapide). La position 0 arrête le moteur.

Comment installer la hotte sous un placard ?

Utilisez les 4 vis 4,2×45 mm fournies. Percez des trous à l'aide du gabarit de montage. Assurez-vous du respect des hauteurs minimales (65 mm électrique, 75 mm gaz).

Que faire en cas de transport ?

Si possible, transportez la hotte dans son emballage d'origine. Sinon, fixez le verre du panneau avec du ruban adhésif pour éviter tout mouvement et protégez les surfaces peintes.

MODE D'EMPLOI DU S2040 X BLOMBERG

Nous voulons, votre produit qui a eté produit dans des usine moderne et passer des qualité control pointilleux pour vous présenter la meilleur productivité. Pour ce la nous voulons que vous étudier cette aide-mémoire attentivement avant vous utilisé votre produit et nous vous prions de le garder comme la source de demande.

TABLE DES MATIERES

1. Section: Les matières vous devrait faire attention et Sommation de sécurité avant vous commencer a utilisé.

1. Section : Spécification techniques de Voiture aspirateur.

1. Section : Montage de votre aspirateur

1. Section : Utilisation de votre aspirateur

1. Section : Informations sur Entretiens, netteté et de Transportation

1. Section: Les Matieres Vous Devrait Faire Attention et Sommation de Securite Avant Vous Commencer a Utilise

• Please do not plug in your aspirator before completing its installation.
• Ne brancher pas à la prise avant le montage de votre aspirateur.
  Voltage de utilisation est 220 240 volt.
• Ne brancher pas votre aspirateur sur des cheminer les poêles sont attaché, sur des cheminer pour jeter gaz gâcher ou sur des cheminer que la flamme qui sont jeté.
• La hauteur entre le surface inférieure de votre aspirateur et la surface supérieure pas moines de 65mm pour les fournaux a'électrique et pas moines de 75mm
• Il le fau pas faire marcher votre aspirateur sans les filtre. Quand votre aspirateur marche ne pas débloquer les filtres.
• Ne toucher pas les lampes de votre aspirateur après faire marcher longtemps. Les lampes qui sont eté chauffé peuvent brûler vous main.
• Quand faire friture contrôle de temps en temps vous aspirateur. L 'huile chauffer peuvent produit dire danger a votre aspirateur.
• Si on ne fait pas la netteté comme il le faut risque de incendie peuvent former.
• Ne pas former grand feu sous votre aspirateur, autrement l'huile dans le filtré a aluminium peuvent être la raison d'incendie.
  Si vous utilise fourneau a gaz, ne laisser pas ouvert vide quand l'aspirateur est en marche
• Fermer la fournau après vous avez pris la casserole. On vous conseille de fermer le gaz de fournaux avant prendre la casserole sur le fournau.
• Apremis les casserole ou les poées faire marchais L'aspirateur.
• Pour purifier l'aire de la cuisine par des odeurs et de vapeur former pendant le faire la cuisine proroger la marcheYOUR aspirateur.
• Quand votre aspirateur est en marche, spécialement au même temps que les fournaires au gaz, assurer l'aire pure entre dans le milieu.
  Pour que les matériels de L'emballage peuvent former le danger il le faut tener les enfants en distance.
• La longueur de conduit peut être jusqu'à 4 ou 5 mètre si on ne le fait pas des courbes pendant le montage. Si il a la nécessite que la longueur de conduit dépassera 5 mètre, dans ce cas la utilisé filtré a carbone a l'intérieur de votre aspirateur.
• Assurer vous que votre enfant pas jouer avec l'aspirateur. Ne laisser pas aux enfants utilisier cet aspirateur.
• Notre association pas responsable des problèmes cause de enfreindre les sommations susdites.
• Ce produit prévu pour utiliser dans des maisons.
  Pour le montage de votre aspirateur appeler la plus proche service autorisé de Beko.

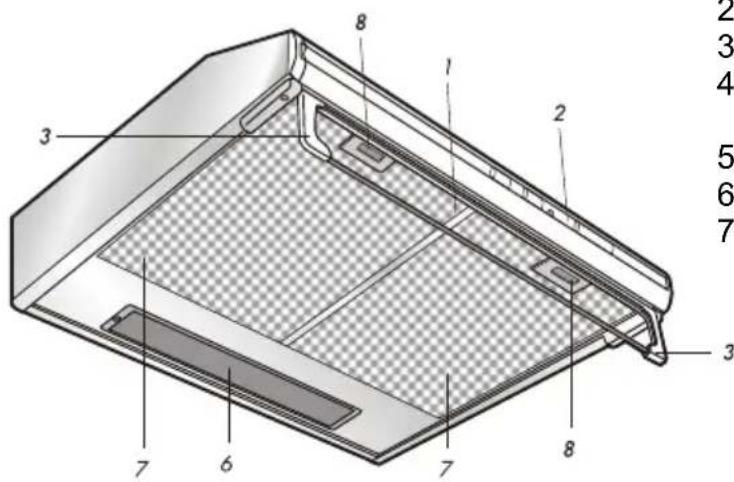

2. Section: Specifications Techniques de Notre Aspirateur

1. Verre de visière.
2. Commutateur de commande du moteur.
3. Porteur de verre de visiere.
4. Panneau perforé. (Panneau de la protection pour le filtré)
5. Verre de la lampe
6. Les filtres d'aluminium
7. Clé du filtré a aluminium

	DUS 2040 X	DUS 2042 X	DUS 5042 X
Largeur	598 mm	598 mm	898 mm
Profondeur	490 mm	490 mm	490 mm
Hauteur	150 mm	150 mm	150 mm
Tension de l'alimentation	220-240V-50Hz	220-240V-50Hz	220-240V-50Hz
Capacité	300 m³ / hr	450 m³ / hr	450 m³ / hr
Commande	3 échelon verrouillé	3 échelon verrouillé	3 échelon verrouillé
Force de moteur	1 x 140 W	2 x 125 W	2 x 125 W
Force de lampe	1 x 40 W	2 x 40 W	2 x 40 W
Force totale	180 W	300 W	300 W
Diamètre de tuyau de aération	120 mm	120 mm	120 mm
Poids net	7,5 kg	8,49 kg	8,49 kg

Les standards correspondant les valeurs sont déclaré dans les documentations donner avec le produits et sur les marque sont des valeur obtenu dans le milieu de laboratoire. Ces valeur peut changer correspondant l'utilisation et les condition environnemental.

Vie de l'utilisation 10 ans (période de

3 Section: Montage de Notre Aspirateur

Montage de votre aspirateur

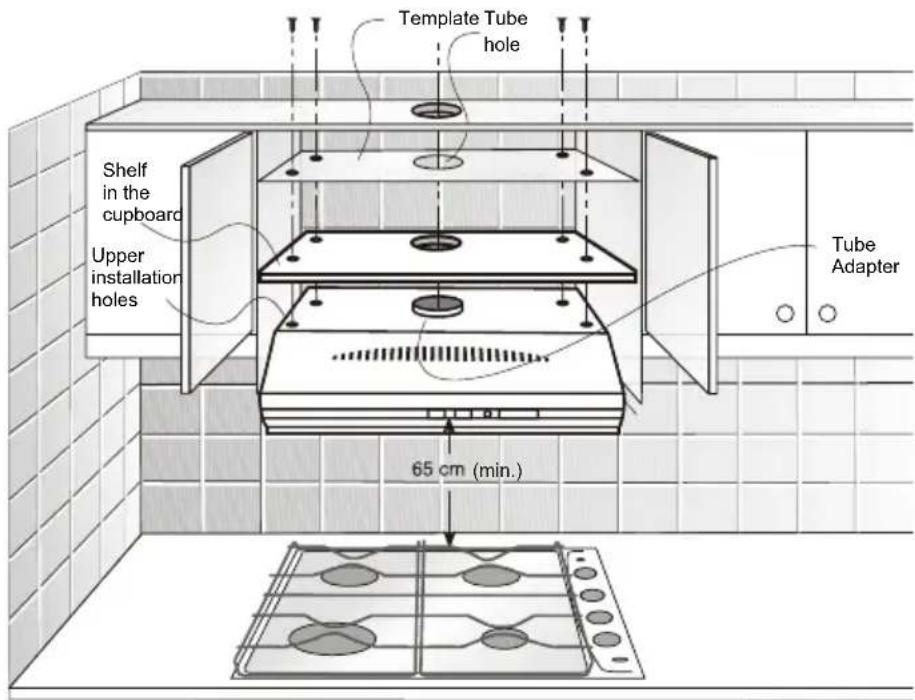

Voussouspoucezmontervotreraspirateur surle meublede la cuisine (figure 1)

(Figure 1)

Montesurleplacarddejapece:
Brancher sous la placard avec les 4 vis 4,2× 45mm (qui sont donner avec votre aspirateur) par les trou déjà percée. Dans ce cas la ce ne pas nécessaire de enlever panneau de protection de la fille/cassette.
Montage sur le placard:

Percé a trou de branchement en utilisant chablon de montage en papier qui a été donner avec votre aspirateur et appliquer les instruction dessus.

Attention! La hauteur entre le surface inférieure de votre aspirateur et la surface supérieure pas moines de 65mm pour les fournaux a electrique et pas moines de 75mm

Formede l'utilisation

Votre aspirateur peut travailler aussi receiveoir laire absorber dans le milieu externe (dependant a la cheminee) et puis conformement a la circulation interieure. (Filtre a carbone)

Tous les aspirateurs de cuisine travaillie plus productive quand ils sont brancher a la cheminée.

Particulierrement faire travaillée pendant la période de l'hiver dans la position interne pour ne pas jeter la chaleur à l'extérieur, peut être plus économique.

Utilisation avec cheminée connexe

Ouvr le panneau de protection du filtré.

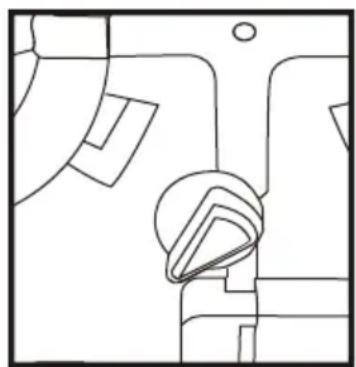

Choisissez par la loquer mécanique la position DUCTING (Figure 2) Pour donner l'aire au milieu extérieur il a des sortie sur et la derrière De l'aspirateur pour faire branchement a la cheminée (Figure 3) Si vous foulez faire des branchements par-dessus vous devront brancher la piece de tuyau 120mm dans le dessus de foyer en Mettent proprement par ses griffes. Dans ce cas il ne faut pas intervenir le bouchon fermer.

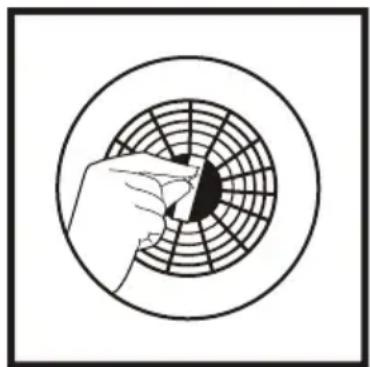

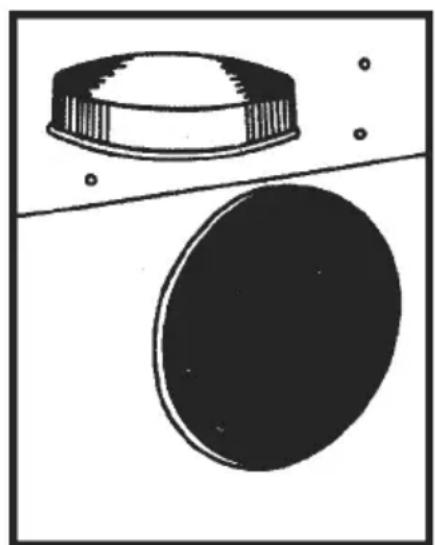

Si vous poulez faire du branchement par arrêt enlève le bouchon De sa place et monter la piece de branchement. En faisant les travaux nécessaire il ne faut jamais brancher tuyau de L' aspirateur sur un autre cheminée serve pour des autres objectives.

Utilisation sans branchement (filtre a carbone)

Sortez les a aluminium

Choisissez par la loquer mécanique la position RECYCLING (Figure 2) Dans ce cas la il est nécessaire de mettre filtre a carbone dans l'aspirateur. Avec gotten filtre a carbone mettez dans sa foyer et en utilisant bouchon de fixation fixe a sa place. (Figure 4)

Remettez le filtré à L'aluminium.

Not : Vous pouvez obtenir les filtres de carbone par des services autoriser.

Figure 2

Figure 3 Figure 4

Avant de la faire des entretiens, tirez la fiche de la prise ou fermer le commutateur Ou relâcher coupe circuit alimenté L'aspirateur, Fermer.

Filtre a L'aluminium

Ce filtré pour tenir les particules de l'huile dans l'aire. Il est recommandé de nettoyer chaque mois périodiquement pour les utilisations normale. Pour cette opération, première il le faut enlever les filtres de aluminium. Àpres lavé les filtres avec de L'eau avec le détergent rince et séché remettez Dansça place. Change de couleur peuvent observer cette situation est normale et Ne devez pas changer vos filtres.

Not : Vous pouze lavé vos filtres aluminium dans la machine a laver.

Figure 5

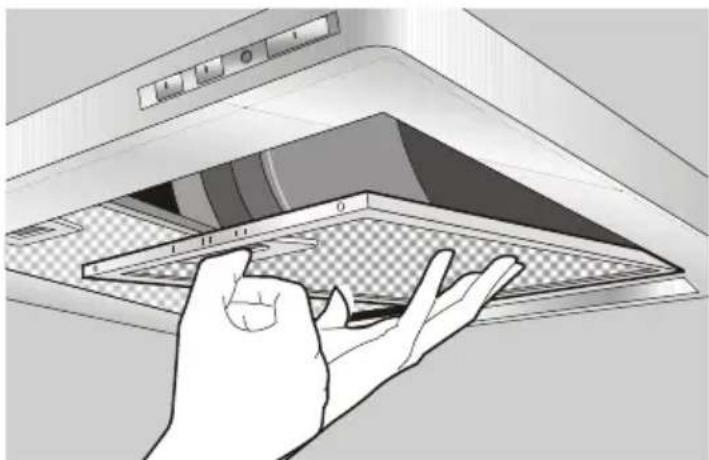

Démontage des filtres de aluminium

1. Pousser en avant le clé de filtré à aluminium

2. Faire descendre légarement et tirer devant. Autrement vous pouvez courber le filtre (Figure 5)

Après lavage, appliquer les mêmes procédures à l'enverre remettez le filtré aça place

Filtre a Carbone (Utilisation sans cheminée)

Faire passer l'odeur de cuisine

Attention:

Il le faut laver le filtré a carbone.

Il le faut changer chaque 4 mois pour les usages normaux.

Voussouspuvezobtenirlesfiltresacarbonespardesservices autorise.

(Pour l'information détailler regarder a la page 6)

4. SECTION: Utilisation de votre aspirateur

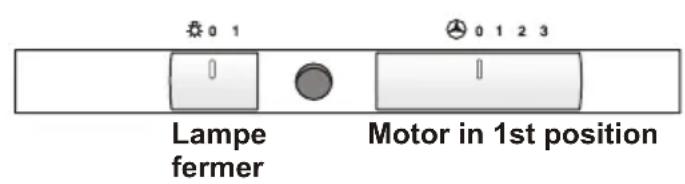

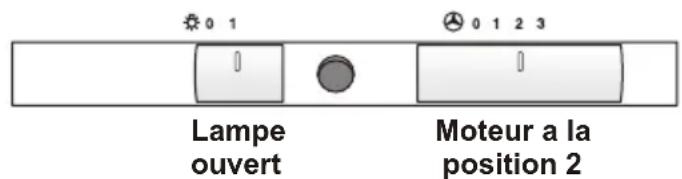

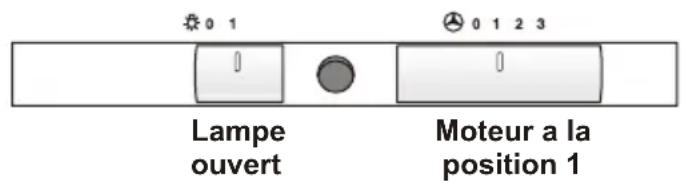

Votre aspirateur est contrôle avec le Les fonctions des touche de Commutateur Panneau de commende de type verrouiller.

Votre aspirateur possedent une vitesse de 3 échelons

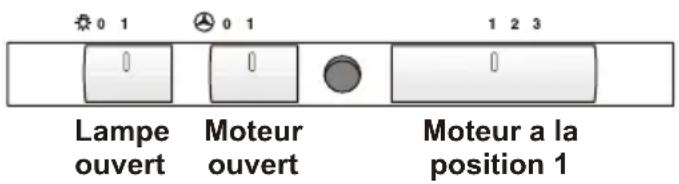

1. Position : Aération légère

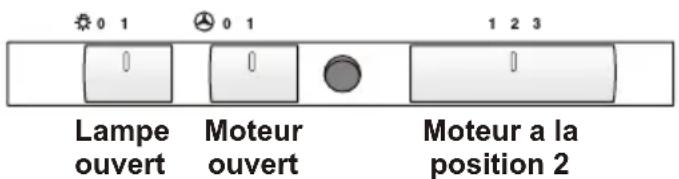

2. Positions : Aération moyenne

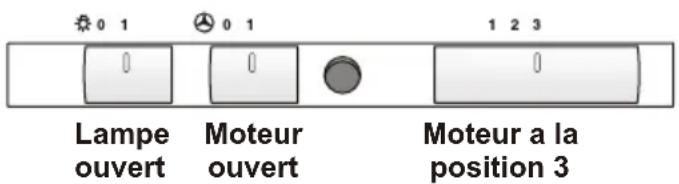

3. Position : Aération rapide
   Sur la position 0 moteurs ne marche pas
   Et ne fait pas de l'aération

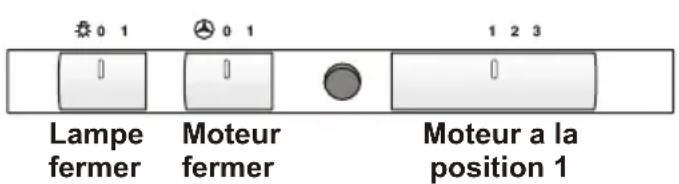

Not : Pour utilise positions de moteurs des Modèles DUS 2042 X et DUS 5042 X la position de moteur Devrez ouvert

DUS 2040 X DUS 2042 X / DUS 5042 X

Lamp de l'Eclairage

Vous pouvez ouvert et fermer lampe d l'éclairage indépendamment avec le commutateur de lampe dans le panneau de contrôle

5. SECTION: Entretien Nettoyage Transport

ENTRETIEN ET METTOYAGE

1. Veuillez vous faireoir le fiche de la prise avant de commencer le nettoyage.Faites attention que les produits a nettoyer etant utiliser acours de nettoyage ne contient pas les particularités egratignant les surfaces des peintures et les surfaces d'acier inoxydable.Vous nevez utiliser les produits crème et liquide.
2. Spécialement, vous devez nettoyer votre aspirateur après avoir fait la cuisine comme rotissage.
3. Nettoyez vous aspirateur par une toile de nettoyage étant humecté avec l'eau tiède ou avec l'eau ayant détergent un peu. Pour les surfaces ayant huile que vous ne pouvez pas nettoyer, vous pouze utiliser les produits à nettoyer se trouvant dans le marché en faisant attention les avertissement, les instructions sur ce produit. Cependant, n'utilise pas les produits à nettoyer déterminiorant et tirant.

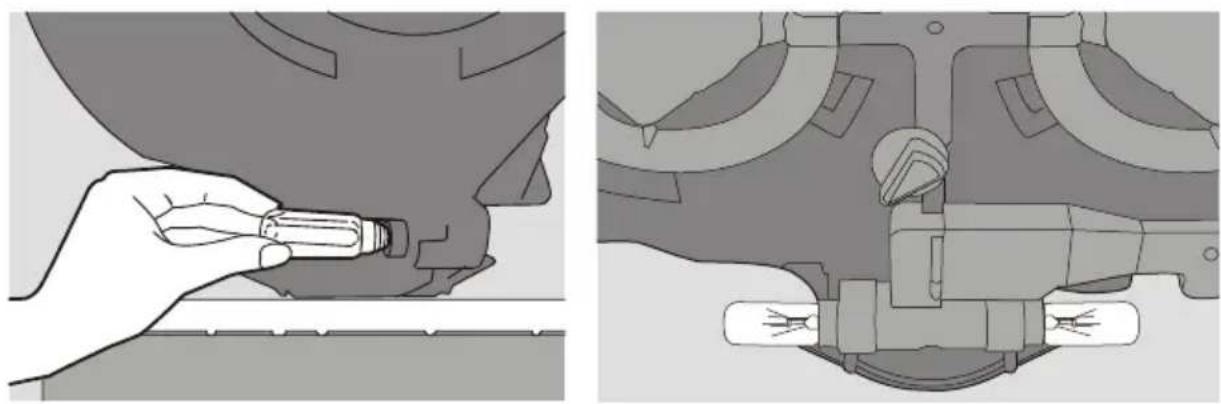

Changement les Lampes d'éclairage

Dans votre aspirateur, on se trouve les lampes au nombre de 1 (40W) au type de DUS 2040 X ainsi que au nombre de 2 (40W) au type de DUS 2042 X et DUS 5042 X. vous pouvezaisément les lampes DUS 2040 X, DUS 2042 X en ouvrant le panel troué et aussi vous pouvez facilement changer les lampes DUS 5042 X en démonant les filtres en aluminium.

DUS 2040 X DUS 2042 X / DUS 5042 X
Figures 6

Si vous auriez besoin d'un transport ;

1. S'il est possible, transportez dans le boite original et appliquez les averissement et les instructions de transport indiqué sur la boite.
2. s'il n'y a pas de boite original, collez le verre à protéger au panel troué avec une bande pour prendre de mesures contre les mouvements de verre à protéger.
3. Prenez les mesures contre les dommages pour le verre et autre surfaces des peintures.
