Type de produit	Haut-parleur amplifié (amplificateur de contrôle)
Marque	Roland
Modèle	Cube Lite Monitor
Puissance de sortie nominale	10 W (3 W x 2 stéréo + 4 W subwoofer)
Haut-parleurs	3 x 7,5 cm
Dimensions (L x P x H)	250 x 147 x 135 mm
Poids	1,7 kg (sans adaptateur secteur)
Alimentation	Adaptateur secteur CC 5,7 V
Consommation	1000 mA
Entrées audio	Prise L (MONO)/MIC (jack 6,35 mm), Prise R/LINE (jack 6,35 mm), i-CUBE LINK/STEREO AUX IN (mini-jack 4 pôles)
Sortie casque	Prise PHONES (mini-jack stéréo)
Commandes	POWER, Mode (STEREO/MIC), VOLUME, LOW, MIDDLE, HIGH, REVERB/ECHO
Voyants	Mode (STÉRÉO vert, MIC rouge)
Fonctions spéciales	i-CUBE LINK (interface audio pour iPad/iPhone), anti-Larsen en mode MIC
Accessoires fournis	Mode d'emploi, adaptateur secteur, mini-câble 4 pôles
Ordre de mise sous tension	Allumer le Cube Lite Monitor en dernier, éteindre en premier
Utilisation adaptateur secteur	Utiliser uniquement l'adaptateur fourni, sous peine de dysfonctionnement
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité, respecter l'ordre de mise sous tension
Réparabilité	Confier toute réparation à un personnel qualifié Roland

FOIRE AUX QUESTIONS - Cube Lite Monitor ROLAND

Comment brancher un microphone sur le Cube Lite Monitor ?

Connectez le microphone à la prise MIC (jack 6,35 mm) à l'arrière. Réglez le commutateur de mode sur MIC (voyant rouge) pour activer l'entrée micro et la fonction anti-Larsen.

Que faire en cas d'effet Larsen (larsen) ?

En mode MIC, la fonction anti-Larsen est active. Si le larsen persiste, changez la direction du microphone, éloignez-le des haut-parleurs ou diminuez le volume.

Comment utiliser la fonction i-CUBE LINK ?

Connectez votre iPad/iPhone à la prise i-CUBE LINK/STEREO AUX IN à l'aide du mini-câble 4 pôles fourni. Vous pourrez enregistrer l'audio, appliquer des effets via des applications compatibles et lire le son traité.

Puis-je connecter un clavier et un microphone en même temps ?

Oui. Branchez le clavier sur la prise LINE (à côté de MIC) et le microphone sur MIC. Réglez le mode sur MIC. Les deux entrées sont actives, mais le volume global se règle avec le bouton VOLUME.

Quel est l'ordre de mise sous tension recommandé ?

Lors de la mise sous tension, allumez le Cube Lite Monitor en dernier. Lors de la mise hors tension, éteignez-le en premier. Cela évite les dysfonctionnements.

Comment régler l'égalisation sonore ?

Utilisez les boutons LOW (graves), MIDDLE (médiums) et HIGH (aigus) sur le panneau supérieur pour ajuster le timbre.

Puis-je utiliser un casque avec le Cube Lite Monitor ?

Oui, branchez un casque avec mini-jack stéréo dans la prise PHONES à l'arrière. Le son des haut-parleurs est alors coupé.

Comment basculer entre réverbération et écho ?

Utilisez le bouton REVERB/ECHO sur le panneau supérieur. La position du bouton détermine la profondeur de l'effet.

Quels sont les accessoires fournis avec l'appareil ?

Le Cube Lite Monitor est livré avec un mode d'emploi, un adaptateur secteur et un mini-câble 4 pôles pour i-CUBE LINK.

Où trouver plus d'informations sur les applications compatibles i-CUBE LINK ?

Consultez le site Web de Roland à l'adresse http://www.roland.com/ pour la liste des applications iPhone/iPad compatibles.

MODE D'EMPLOI Cube Lite Monitor ROLAND

Conçu pour une utilisation privée, le CUBE Lite MONITOR contient un système de haut-parleurs 2,1 qui offre une lecture audio superbe avec la qualité que vous attendèz d'un amplificateur de contrôle stéroide.

• Avec des haut-parleurs stéreo et un subwoofer spécifique concus, cet apparéel fourni des graves puissants et reproduit fidèlement vos performances instrumentales et vocales.
• La fonction i-CUBE LINK vous permet d'utiliser votre application iPad/Phone pour enregistrer et dire une performance instrumentale ou vocale, et lui appliquer des effets.

Avant d'utiliser cet articleil, lisz attentivement les sections intitulées « CONSIGNES DE SECURITE » et « REMARQUES IMPORTANTES » (fiche séparée).
Ces sections fournissent des informations importantes relatives au bon fonctionnement de l'appareil. En outre, pour être sur d'avoir bien compris chacune des fonctionnalités de votre apparéel, lisze ce mode d'emploi dans son intégrality. Conserve ce manuel sous la main afin de vous y reporter au besoin.

Copyright © 2012 ROLAND CORPORATION

Tous droits réservés.

La reproduction intégrale ou partielle de cette publication est interdite sous quelles forme que ce soit sans l'autorisation écrite de ROLAND CORPORATION.

Panneau supérieur (réglage du son d'un apparéil de niveau ligne ou d'un micropho

Panneau arrêté (branchement de votre équipement)

Commutateur de mode/voyant

Permet de régler le mode adapté à l'appareil que vous avez connecté.

Voyant Mode Explication
Vert STEREO	Lorsqu'un clavier ou un autre apparéil de niveau ligne est connecté aux prises STEREO.
Rouge MIC	Lorsqu'un microphone est connecté à la prise MIC.

Fonction anti-Larsen

Lorsque le mode est reglé sur « MIC», la fonction anti-Larsen élimine le retour acoustique (effet Larsen).

• Ceci fonctionnelle uniquement par rapport à l'entrée à partir de la prise MIC.

• Si la fonction anti-Larsen ne suffuit pas à suprimer l'effect Larsen, effectuez les opérations suivantes.

• Changez la direction du microphone

• Éloignez le micro des haut-parleurs
• Diminuez le volume

Prise PHONES

Connectez le casque équipé d'une mini-prise stéro.

Prises STEREO/MIC

Selectionnez STEREO ou MIC à l'aide du commutateur de mode sur le panneau supérieur.

STEREO L (MONO), R

Connectez un clavier ou un autre apparéil de niveau ligne.

MIC (MIC, LINE)

Connectez vos microphone à la prise MIC.
Voupez pouvè connecter un clavier ou un autre apparéil de niveau alto à la prise LINE, et futiliser en même temps qu'un microphone.

* La prise LINE est une entree monaurale.
Les boutons du panneau supérieur s'appliquent a la fois a la prise MIC et a la prise LINE.

Si you sauhaitez augmenter le volume du microphone et de l'apparéel de niveau ligne séparément, utilisez les commandes de votre apparéel de niveau ligne pour régler son volume.

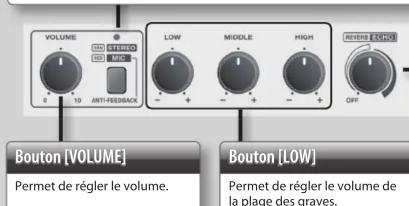

Bouton [VOLUME]

Permet de regler le volume.

Bouton [LOW]

Permet de régler le volume de la plage des graves.

Bouton [MIDDLE]

Permet de régir le volume de la plage intermédiaire.

Bouton [HIGH]

Permet de regler le volume de la plage des aiguus.

Bouton [REVERB/ECHO]

Change the position of de bouton pour permuter entre l'effet de réverbération et d'écho.
La position du bouton déterminée la profondeur de l'effect.

Entree DCIN

BranchezicI'adaptateursecteur foumi.
* Utilisiez uniquement l'adaptateur secteur fournir. L'utilisation d'un autre adaptateur secteur peut provoquer des dysfonctionnements.

Commutateur [POWER]

Met sous tension ou hors tension.

Prise de terre

Reporte-vous à la fiche séparée « Prise de terre»,

Prise i-CUBE LINK/STEREO AUX IN (fonction double)

I-CUBE LINK

Si vous utilise le mini-cable fornir (4 pôles) pour connecter votre iPad/Phone, vous pourez utiliser la fonction c-I-CUBE LINK.

STEREO AUX IN

Utilisé le mini-cable (4 pôles) fournir ou un mini-cable stéroide disponible dans le commerce pour brancher ici voit le lecteur audio numérique ou vous iPad/iPhone.

Bouton [VOLUME]

Permet de régler le volume d'entrée émis par l'apparell connecté.

REMARQUE

Pour évertir tout dysfonctionnement ou défaillance de l'équipment, baissez toujours le volume et mettez les apparèels hors tension ayant d'effectuer unquelconque branchement.

Mise sous/hors tension

• Àprouvê effectué correctement tous les branchements, suivez bien la procédure ci-après pourmettre l'équipement sous tension. Si vous ne respectez pas l'ordre adéquat lors de la mise sous tension, vous risquez de provoquer des dys fonctionnements ou une défaillance de l'équiplement.

Lors de la mise sous tension : Allumez en dernier le CUBE Lite MONITOR.
Lors de la mise hors tension : Eteignez en premier le CUBE Lite MONITOR
- Cet apparéel est équiné d'un circuit de protection. Un déali de quels secondes est nécessaire après la mise sous tension ayant qu'il fonctionne normalement.

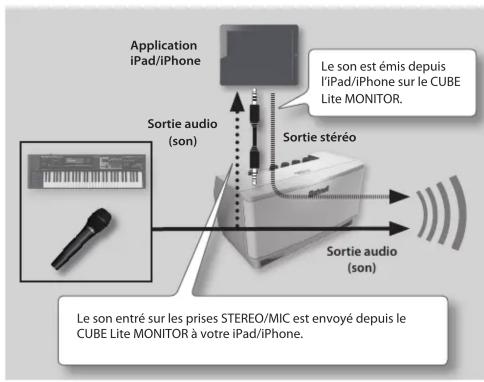

Utilisation d'i-CUBE LINK

« « i-CUBE LINK » est une fonction permettant au CUBE Lite MONITOR d'être utilisé simultanément comme prise AUX IN classique et comme interfacie audio pour vous iPod/iphone lorsque ce dernier est branché via le mini-cable fournir (4 pôles).

Cette fonction vous permet notamment d'effectuer les opérations suivantes :

• Enregistrement de l'audio à partir l'appellé de niveau ligne ou du microphone en utilisant cette application iPod/iPhone, puis lecture de l'audio

• Production du son à partir de l'apparéel de niveau ligne ou du microphone après avoir utilisé cette application iPad/Phone pour Appliquer des effets

• Si vous voulez seulement produit le son entre sur le CUBE Lite MONITOR après être passé par votre iPad/Phone, baissez le son à l'aise du bouton [VOLUME] sur le panneau supérieur.

Vous pouvez désigner d'envoyer à l'iPad/iPhone l'un des deux types suivants de son :
* Meme si l'entrée est en stéreo, elle sera envoyée en monaural.

Mode Line (réglage par défaut)	Le même son que celui émis depuis les haut-parleurs du CUBE Lite MONITOR sera envoyé.
Mode Direct	Le son entree sur les prises STEREO/MIC sera envoyé sans modification.

Pour selectionner le mode Direct

Pour revenir au mode Line, éteigneze le CUBE Lite MONITOR, puis rallumze-ile.

Pour plus d'informations sur i-CUBE LINK et sur les applications iPhone/iPad pouvant utiliser i-CUBE LINK, reportez-vous au site Web de Roland.

http://www.roland.com/

Fiche technique

Roland CUBE Lite MONITOR : Amplificateur de contrôle

Puisance de sortie nominale	10 W (haut-parleurs stéreo 3 W x 2 + subwoofer 4 W)
Niveau d'entrée nominal (1 kHz)	<MODE STEREO> L (MONO), R: -20 dBu <MODE MIC> MIC: -40 dBu LINE: -20 dBu i-CUBE LINK/STEREO AUX IN: -10 dBu
Haut-parleurs 7,5 cm x 3
Commandes	Commutateur POWER Commutateur de mode (STEREO/MIC) Bouton VOLUME Bouton LOW Bouton MIDDLE Bouton HIGH Bouton REVERB/ECHO <i-CUBE LINK/STEREO AUX IN> Bouton VOLUME

Voyant Mode (STEREO/MIC)
Connecteurs	Prise L (MONO)/MIC : type jack 6,35 mmPrise R/LINE : type jack 6,35 mmPrise i-CUBE LINK/STEREO AUX IN : mini-jack 4 pôlesPrise PHONES : mini-jack stéreoEntrée DC IN
Alimentation Adaptateur	secteur (CC 5,7 V)
Consommation 1000 mA
Dimensions	250 (L) x 147 (P) x 135 (H) mm9-7/8 (L) x 5-13/16 (P) x 5-3/8 (H) pouces
Poids 1,7 kg (adaptateur	secteur non compris)
Accessoires	Mode d'emploiAdaptateur secteurMini-cable (4 pôles)

• 0 dBu = 0,775 Veff
• En vue d'améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent être modifiés sans avis prétable.

Broche de guidage

Vouppouvaccordiericiun cabledisponible dans le commerce pour fixer leCUBE Lite MONITOR.
* Pour évitier tout dommage, n'exceze pas de pression excessive sur la broche de guidage.
