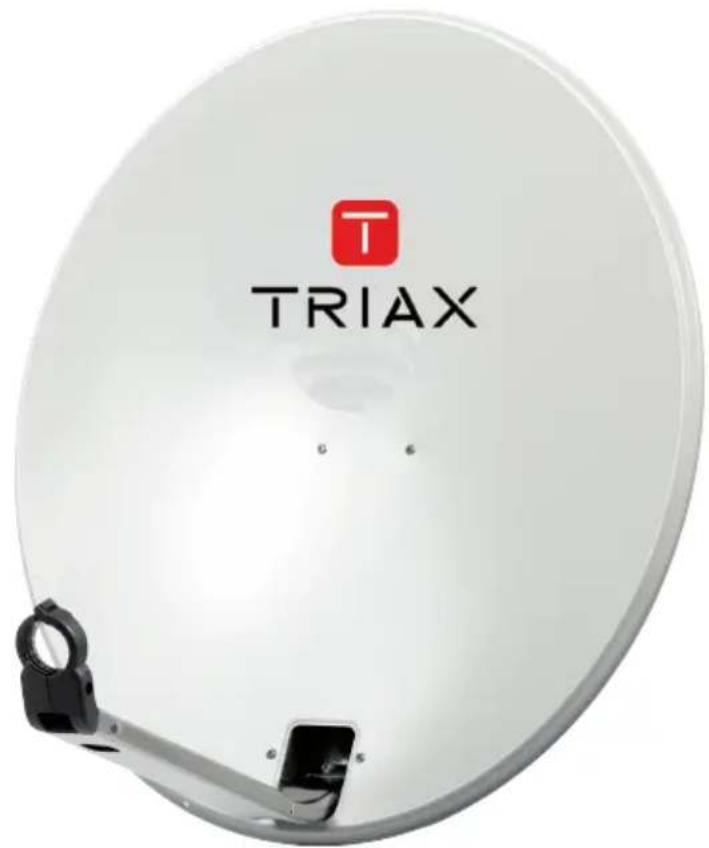

TD64 - Récepteur satellite TRIAX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TD64 TRIAX au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Antenne parabolique satellite |
| Marque | Triax |
| Modèle | TD64 |
| Diamètre de la parabole | 64 cm |
| Matériau | Acier laqué |
| Zone de réception | Europe, Afrique du Nord |
| Satellites compatibles | Astra 19.2°E, Eutelsat 13°E, Sirius 5°E, Thor 1°W, Intelsat |

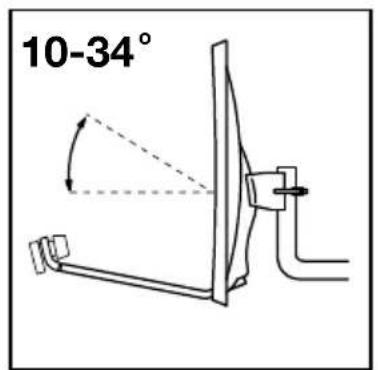

| Angle d'élévation | 10° - 34° (réglable) |
| Angle d'azimut | 145° - 215° (réglable) |
| Type de montage | Mural ou sur mât |
| Poids | Environ 3 kg |
| Dimensions (parabole) | 64 cm de diamètre, profondeur variable |
| Couleur | Blanche |
| Type de LNB supporté | Universel (CU) |
| Nombre de sorties LNB | 1 |
| Température de fonctionnement | -20°C à +50°C |
| Résistance au vent | Jusqu'à 130 km/h |
| Garantie constructeur | 2 ans |
| Contenu de l'emballage | Parabole, support, fixations, notice d'installation |
FOIRE AUX QUESTIONS - TD64 TRIAX
Comment installer l'antenne Triax TD64 ?

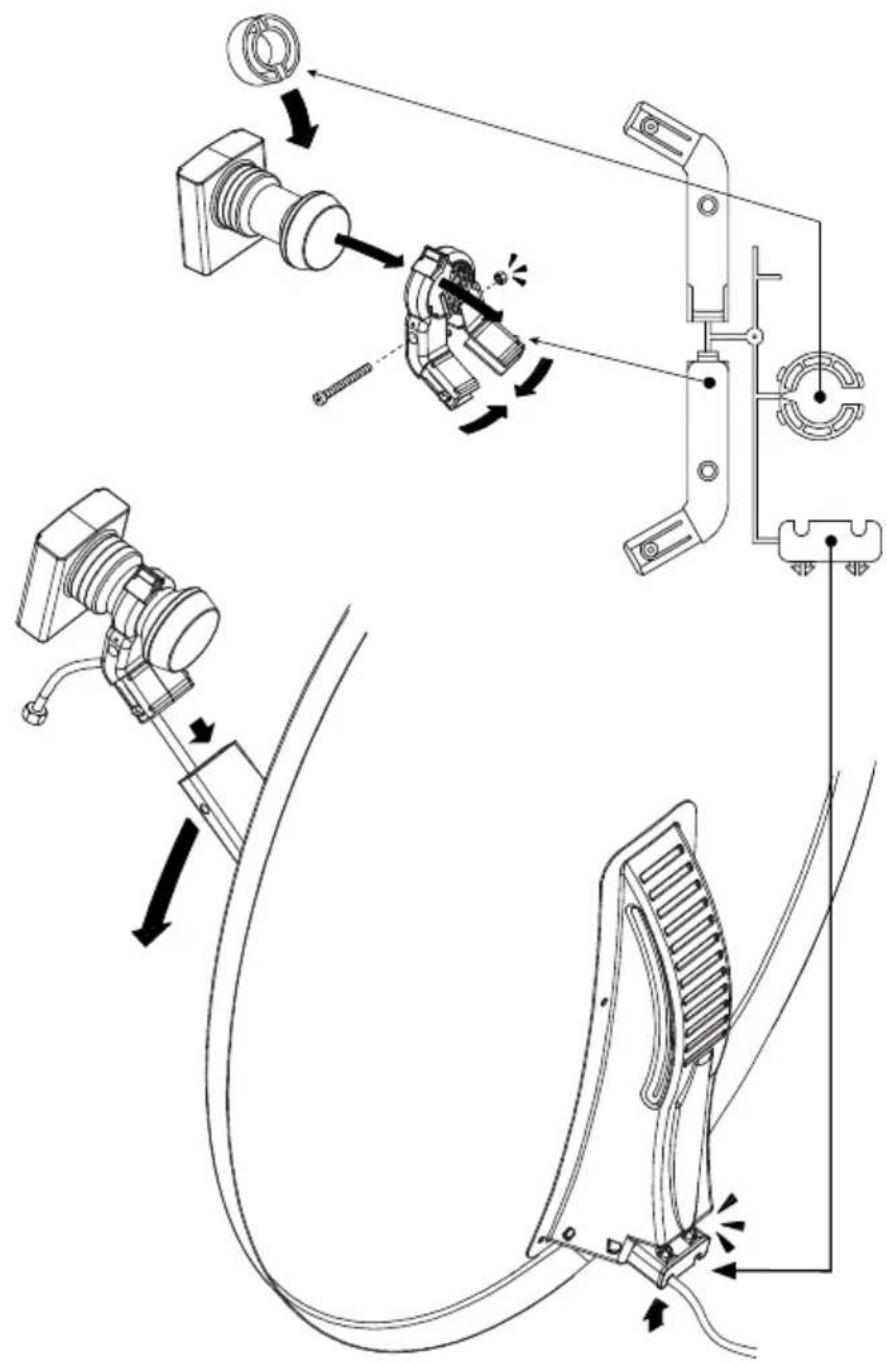

Suivez le plan de montage fourni dans la notice. Fixez solidement le support mural ou sur mât, puis assemblez la parabole. Réglez l'élévation et l'azimut selon les coordonnées du satellite cible (ex: Astra 19.2°E). Utilisez une boussole et un inclinomètre pour plus de précision.
Quels satellites puis-je recevoir avec cette antenne ?
L'antenne Triax TD64 peut capter les satellites positionnés entre 1°Ouest et 19.2°Est, notamment Astra (19.2°E), Eutelsat (13°E), Sirius (5°E) et Thor/Intelsat (1°Ouest). La zone de réception couvre l'Europe et l'Afrique du Nord.
Quel est l'angle d'élévation pour Astra 19.2°E ?
L'angle d'élévation dépend de votre position géographique. À titre indicatif, pour une latitude de 48°N, l'élévation est d'environ 26°. Consultez la table d'angle fournie dans la notice ou utilisez un calculateur en ligne.
Comment régler précisément l'azimut ?
Utilisez une boussole en tenant compte de la déclinaison magnétique. Par exemple, pour Astra 19.2°E depuis Paris, l'azimut magnétique est d'environ 153°. Ajustez progressivement en vérifiant la qualité du signal sur votre récepteur.
Dois-je utiliser un LNB spécifique ?
L'antenne est compatible avec tout LNB universel standard (bande Ku). Assurez-vous qu'il est bien fixé au support et que le câble coaxial est correctement connecté.
Comment entretenir l'antenne ?
Nettoyez la surface de la parabole avec un chiffon doux et de l'eau savonneuse. Vérifiez régulièrement l'état des fixations et du câble. En cas de neige ou de glace, retirez délicatement l'accumulation pour éviter toute déformation.
Que faire si je ne capte aucun signal ?
Vérifiez d'abord que l'antenne est orientée vers le bon satellite et que l'angle d'élévation est correct. Contrôlez les connexions du câble coaxial et l'état du LNB. Utilisez un mètre de signal pour affiner le pointage.
Puis-je installer l'antenne moi-même ?
Oui, l'installation est accessible à un bricoleur averti. Suivez scrupuleusement les consignes de sécurité : utilisez un escabeau stable, portez des gants et évitez les jours de vent fort. Si vous avez un doute, faites appel à un professionnel.
Quelle est la résistance au vent de cette antenne ?
La Triax TD64 est conçue pour résister à des vents allant jusqu'à 130 km/h lorsqu'elle est correctement fixée. Pour les zones très exposées, renforcez la fixation avec des chevilles adaptées.
Où trouver les pièces de rechange ?
Vous pouvez commander les pièces détachées (support, vis, LNB) auprès de votre revendeur Triax ou sur le site officiel triax.com/support. Conservez la référence exacte de votre modèle (TD64).
Questions des utilisateurs sur TD64 TRIAX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Récepteur satellite au format PDF gratuitement ! Retrouvez votre notice TD64 - TRIAX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TD64 de la marque TRIAX.
MODE D'EMPLOI TD64 TRIAX

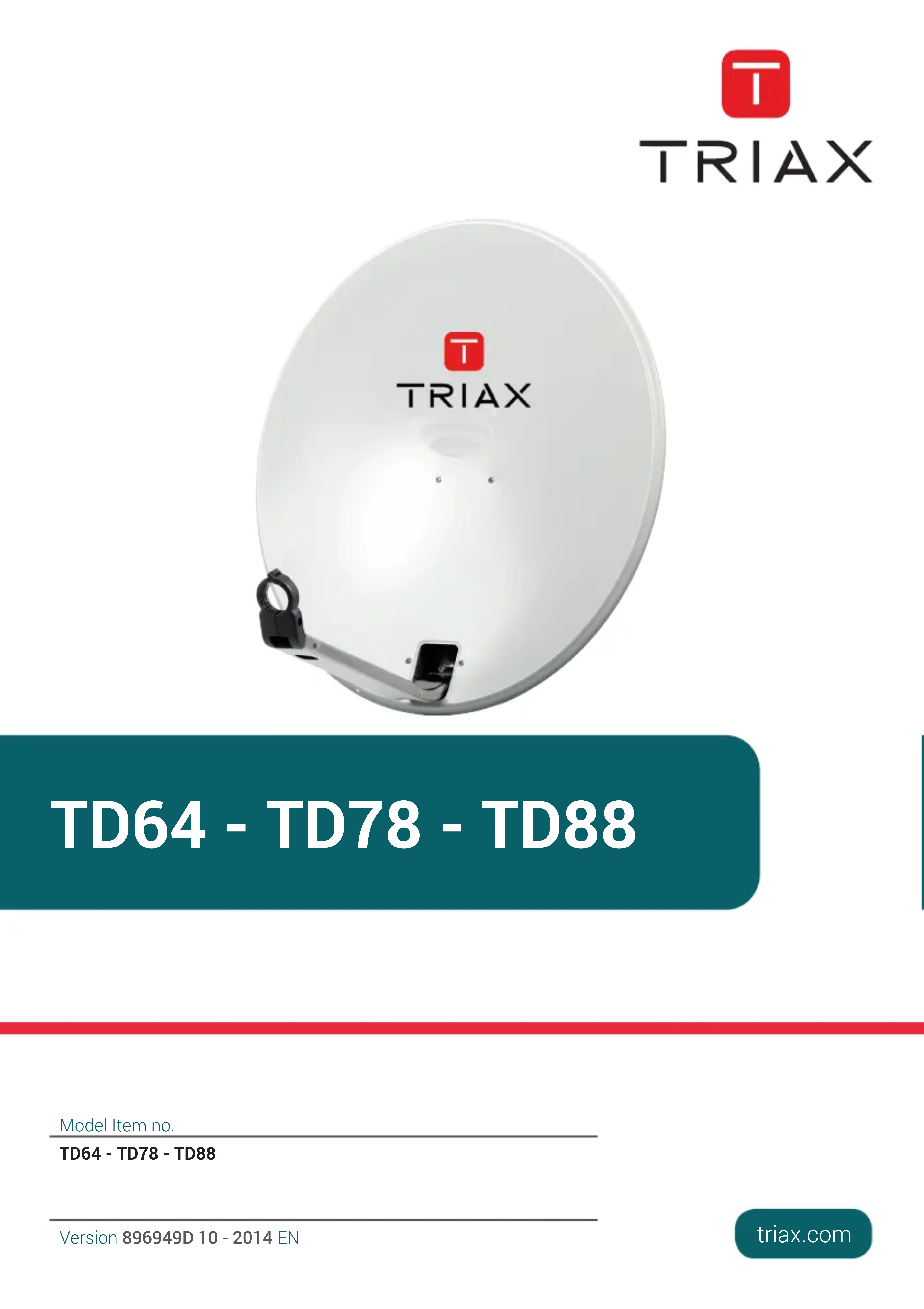

TD64 - TD78 - TD88
Model Item no.
TD64 - TD78 - TD88


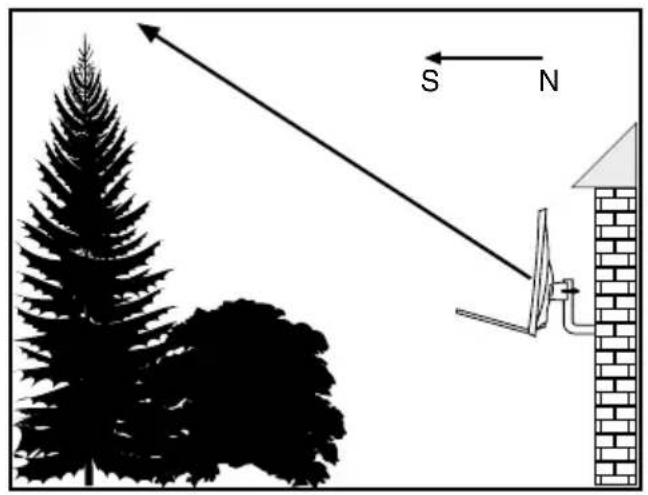

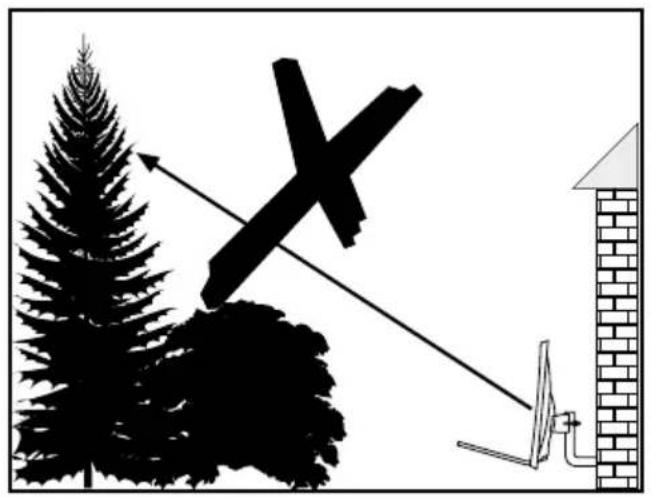

Diagram showing a tree, an X-shaped object, and a pipe with a valve near a brick wall (no text or symbols)
1
2

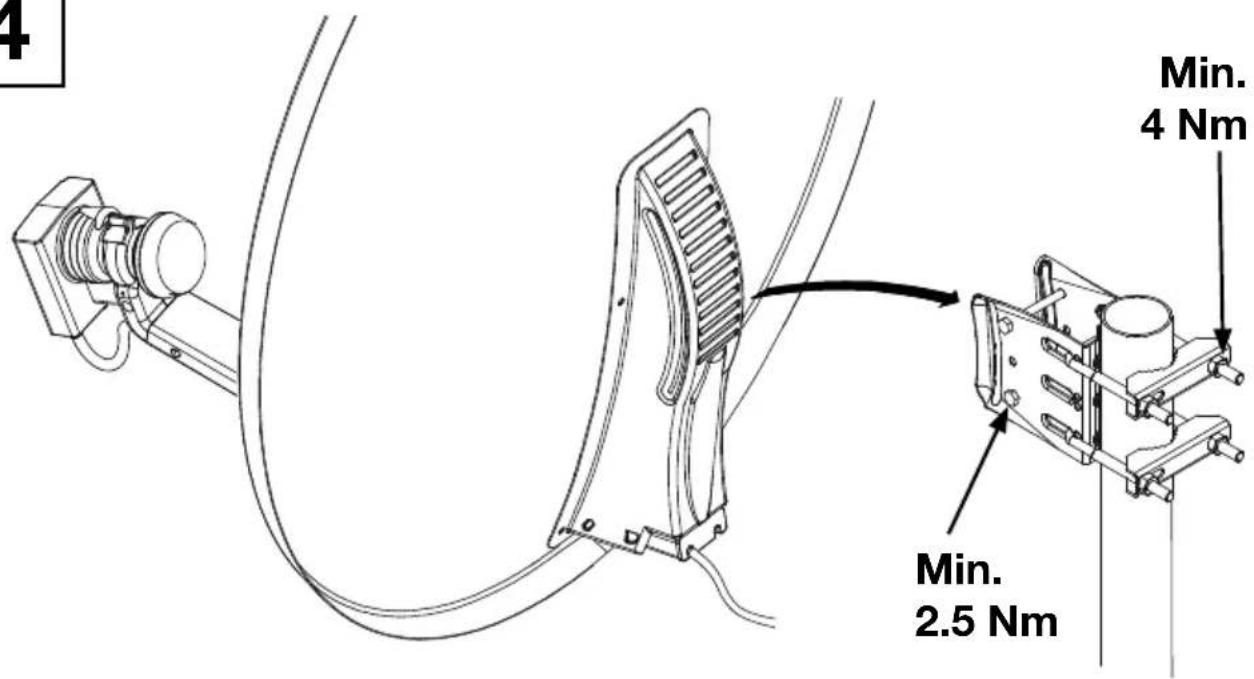

4


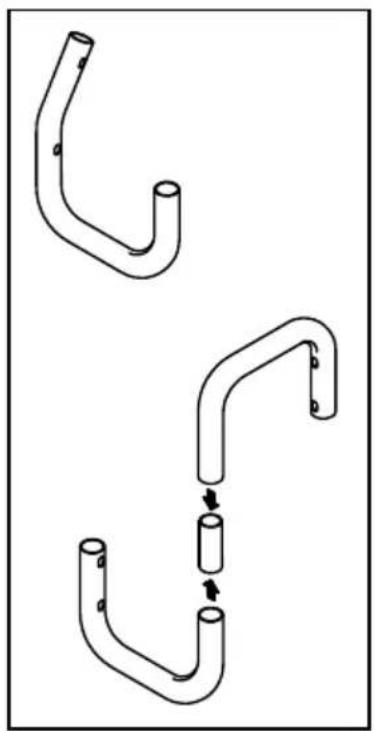

Diagram showing two pipe fittings with a valve mechanism (no text or labels)Triax TD | 3
scatter

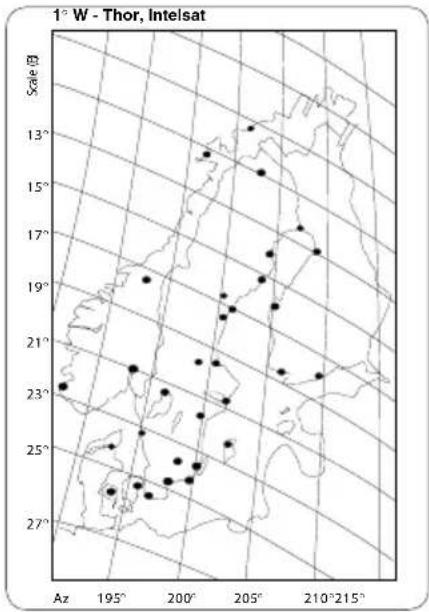

1° W - Thor, Intelsat | Longitude (Az) | Latitude (Az) | Scale (Ω) | | :--- | :--- | :--- | | 195° | 27° | 0 | | 195° | 25° | 0 | | 195° | 23° | 0 | | 195° | 21° | 0 | | 195° | 19° | 0 | | 195° | 17° | 0 | | 195° | 15° | 0 | | 195° | 13° | 0 | | 200° | 27° | 0 | | 200° | 25° | 0 | | 200° | 23° | 0 | | 200° | 21° | 0 | | 200° | 19° | 0 | | 200° | 17° | 0 | | 200° | 15° | 0 | | 200° | 13° | 0 | | 205° | 27° | 0 | | 205° | 25° | 0 | | 205° | 23° | 0 | | 205° | 21° | 0 | | 205° | 19° | 0 | | 205° | 17° | 0 | | 205° | 15° | 0 | | 205° | 13° | 0 | | 210° | 27° | 0 | | 210° | 25° | 0 | | 210° | 23° | 0 | | 210° | 21° | 0 | | 210° | 19° | 0 | | 210° | 17° | 0 | | 210° | 15° | 0 | | 210° | 13° | 0 | | 215° | 27° | 0 | | 215° | 25° | 0 | | 215° | 23° | 0 | | 215° | 21° | 0 | | 215° | 19° | 0 | | 215° | 17° | 0 | | 215° | 15° | 0 | | 215° | 13° | 0 | | Az: Horizontal axis; Scale (Ω): - The map displays geographic coordinates (Az, Scale (Ω)) for the geographic coordinates. There is no legend or additional data series present in the image. The chart contains only a legend entry for 'Scale (Ω)' and a grid line for 'Grid (Ω)'.triax.com/support
