Caractéristiques	Détails
Type de barbecue	Barbecue à charbon
Matériau de la cuve	Acier émaillé
Surface de cuisson	Environ 60 cm de diamètre
Poids	Environ 45 kg
Capacité de cuisson	Jusqu'à 12 hamburgers
Contrôle de la température	Thermomètre intégré
Accessoires inclus	Grilles de cuisson, cendrier
Utilisation	Idéal pour griller, fumer et rôtir
Entretien	Nettoyage régulier des grilles et du cendrier
Sécurité	Utiliser sur une surface stable, éloigné des matériaux inflammables
Garantie	2 ans sur les pièces
Informations supplémentaires	Compatible avec divers accessoires de barbecue

FOIRE AUX QUESTIONS - Keg Grilling Cabinet Broil King

Comment assembler le Broil King Keg Grilling Cabinet ?

Veuillez suivre le manuel d'instructions fourni avec le produit. Assurez-vous de rassembler toutes les pièces avant de commencer l'assemblage.

Comment nettoyer le Broil King Keg Grilling Cabinet ?

Utilisez une brosse en acier inoxydable pour nettoyer la grille et un chiffon humide pour le corps. Évitez les nettoyants abrasifs qui pourraient endommager la surface.

Quelle est la capacité de cuisson du Broil King Keg Grilling Cabinet ?

Le Broil King Keg Grilling Cabinet a une capacité de cuisson de 2800 cm², ce qui permet de cuire plusieurs aliments en même temps.

Quel type de combustible puis-je utiliser avec le Broil King Keg Grilling Cabinet ?

Ce barbecue est conçu pour être utilisé avec des briquettes de charbon de bois ou des morceaux de bois pour un goût fumé authentique.

Comment ajuster la température de cuisson ?

Pour ajuster la température, ouvrez ou fermez les évents d'air en haut et en bas du Keg. Plus les évents sont ouverts, plus la température sera élevée.

Puis-je utiliser le Broil King Keg Grilling Cabinet par temps froid ?

Oui, vous pouvez l'utiliser par temps froid, mais il peut être nécessaire d'ajuster la quantité de combustible et d'être attentif à la gestion de la température.

Comment stocker le Broil King Keg Grilling Cabinet quand je ne l'utilise pas ?

Il est recommandé de le couvrir avec une housse adaptée pour le protéger des intempéries et de le ranger dans un endroit sec.

Y a-t-il des pièces de rechange disponibles pour le Broil King Keg Grilling Cabinet ?

Oui, des pièces de rechange sont disponibles auprès des distributeurs autorisés ou directement sur le site du fabricant.

Comment savoir si le Broil King Keg Grilling Cabinet est bien assemblé ?

Vérifiez que toutes les vis et boulons sont bien serrés et que toutes les pièces sont en place selon le manuel d'instructions. Effectuez un test de stabilité avant de l'utiliser.

Le Broil King Keg Grilling Cabinet est-il garanti ?

Oui, le produit est généralement couvert par une garantie limitée. Veuillez consulter le manuel pour les détails spécifiques sur la durée et les conditions de garantie.

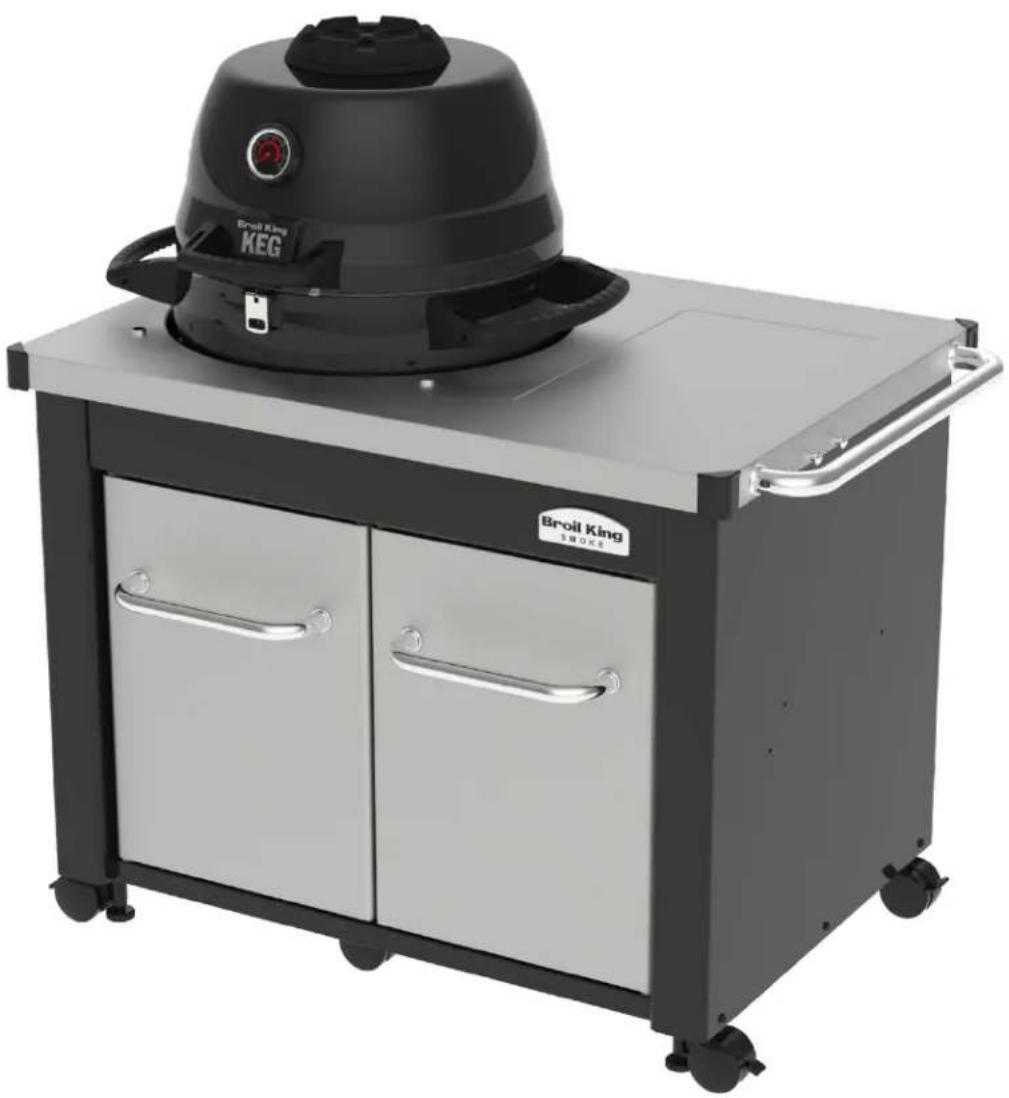

MODE D'EMPLOI Keg Grilling Cabinet Broil King

Broil King®

ASSEMBLY MANUAL & PARTS LIST - MANUEL DE MONTAGE & LISTE DE PIECES - MANUAL DE ARMADO Y LISTA DE PARTES

Broil King KEG portable electric stove with two doors open, mounted on a wheeled base (no visible text or symbols on the stove itself)

Broil King

KEG® CABINET

911500

BROIL KING KEG ^® SOLD SEPERATLY

BROIL KING KEG® VENDUS SÉPARÉMENT

BROIL KING KEG® VENDE ÉSTE POR SEPARADO

RETAIN FOR FUTURE REFERENCE - VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE - CONSERVAR PARA FUTURAS CONSULTAS

ASSEMBLY VIDEO

VIDÉO MONTRANT L'ASSEMBLAGE

VIDEO DE ENSAMBLAJE

BROILKINGBBQ.COM

Onward MANUFA 585 WATERLOO

SINCE 1906

MANUFACTURING COMPANY

585 KUMPF DRIVE LIMITED WATERLOO, ONTARIO, CANADA N2V 1K3

[e-mail]

1-800-265-2150

10084-K80 REV F 07/15

HARDWARE INCLUDED / MATERIAL INCLUS / EQUIPOS INCLUIDO

Y-12865	X62	SP245-6	X3
Y-12851	X7	Y-11793	X9
Y-29304	X10	Y-12223	X2
Y-12857	X4	Y-12124	X2
Y-11551	X2	Y-11560	X2
S21124	X4	Y-12222	X2
Y-11987	X8	S21087	X2

TOOLS REQUIRED / OUTILS NECESSAIRES / HERRAMIENTAS NECESARIAS

2 PHILLIPS

Diagram of a screwdriver with a ball partially inserted, showing the process (no text or symbols)

7/16" (11mm)

Simple line drawing of a wrench with a circular head and hexagonal end (no text or symbols)

3 PHILLIPS

Diagram of a screwdriver with a basketball on its tip, showing the process (no text or symbols)

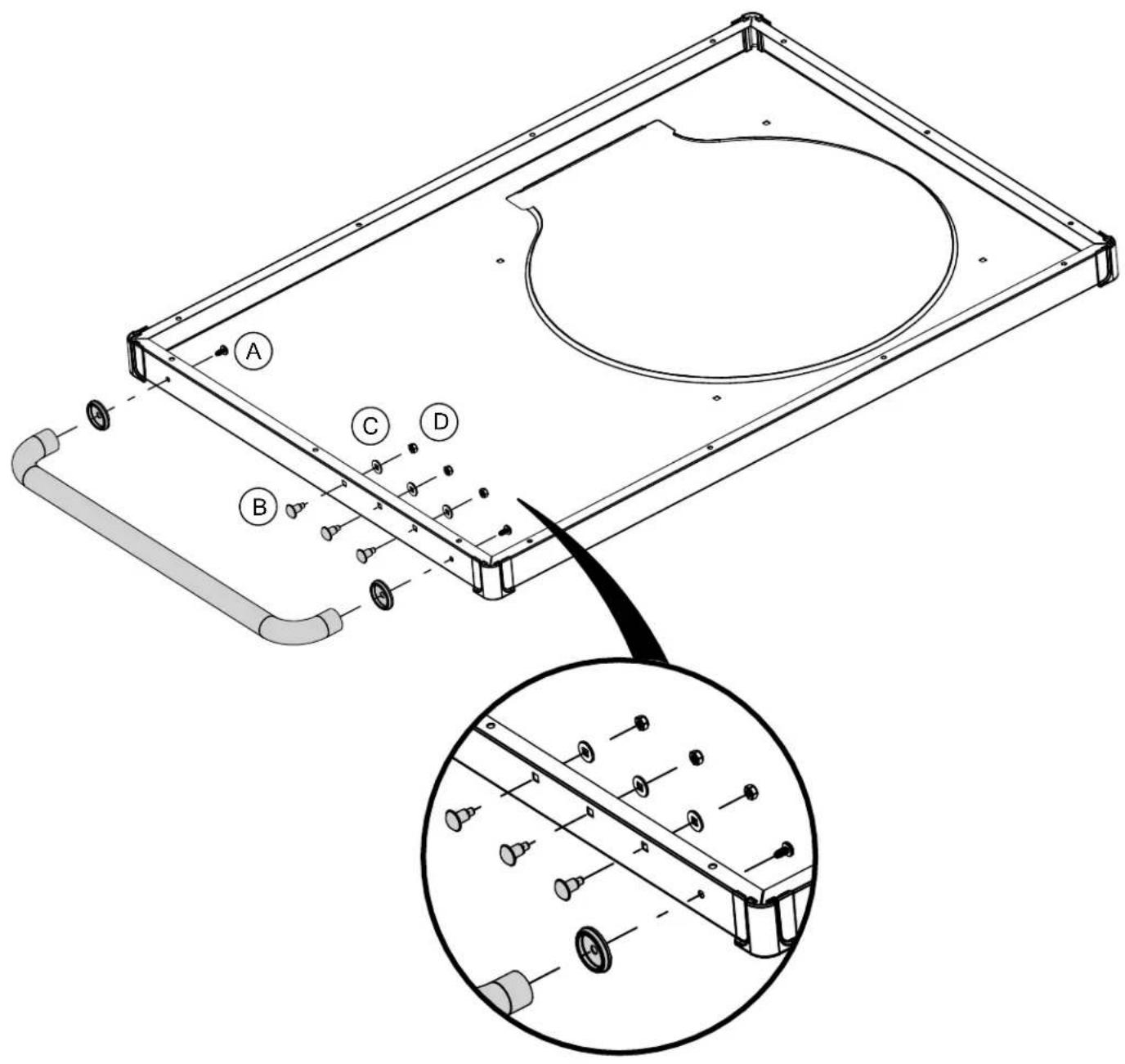

1

Technical diagram of a mechanical assembly with labeled parts A, B, C, D and an inset view showing internal components.

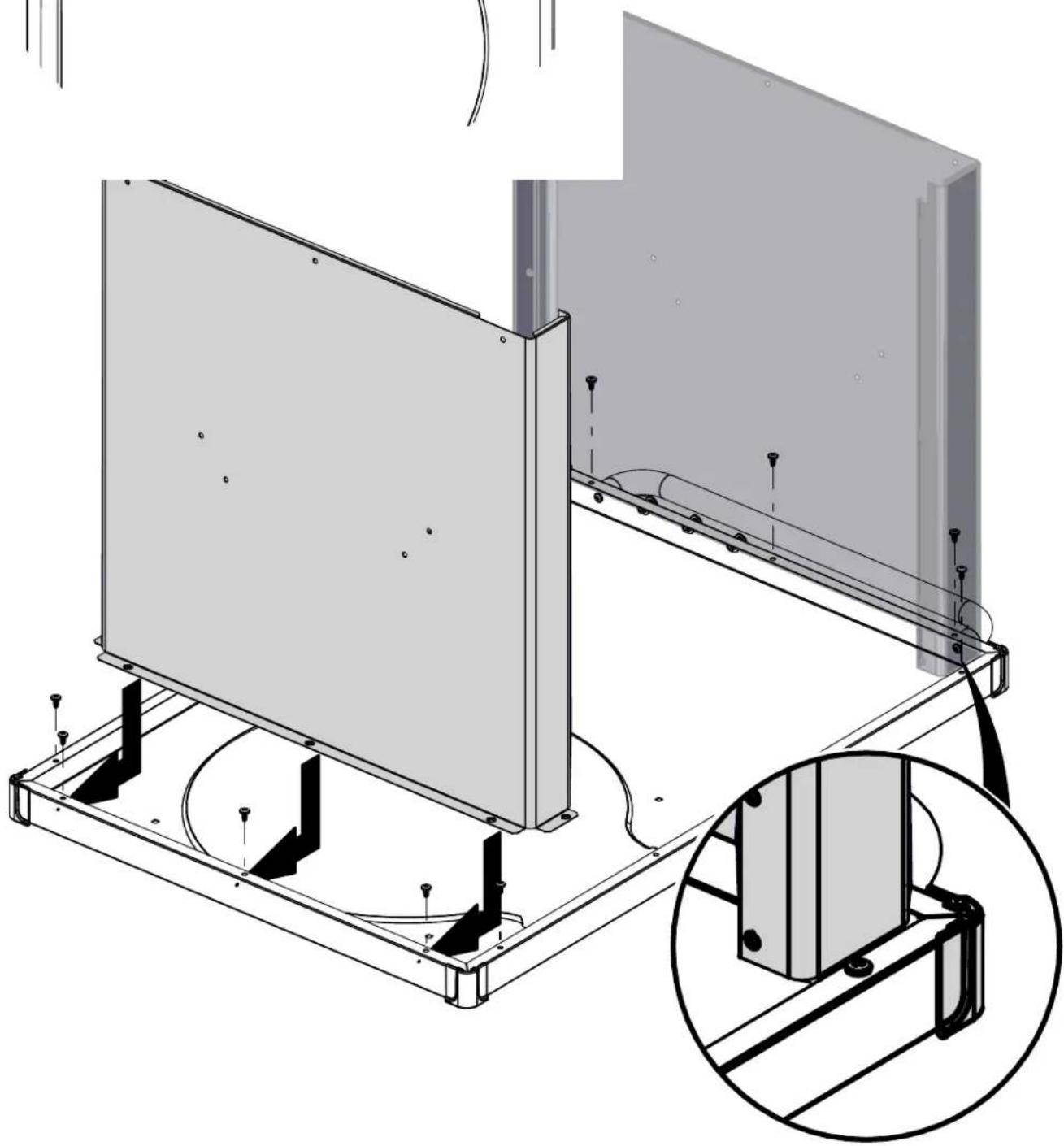

2

(10)

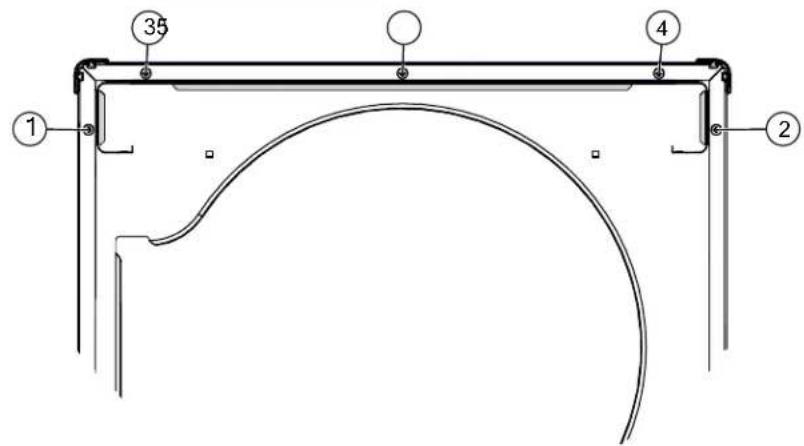

1 35 4 2

Technical line drawing of a structural frame assembly with mounting brackets and a magnified inset showing internal components (no text or symbols)

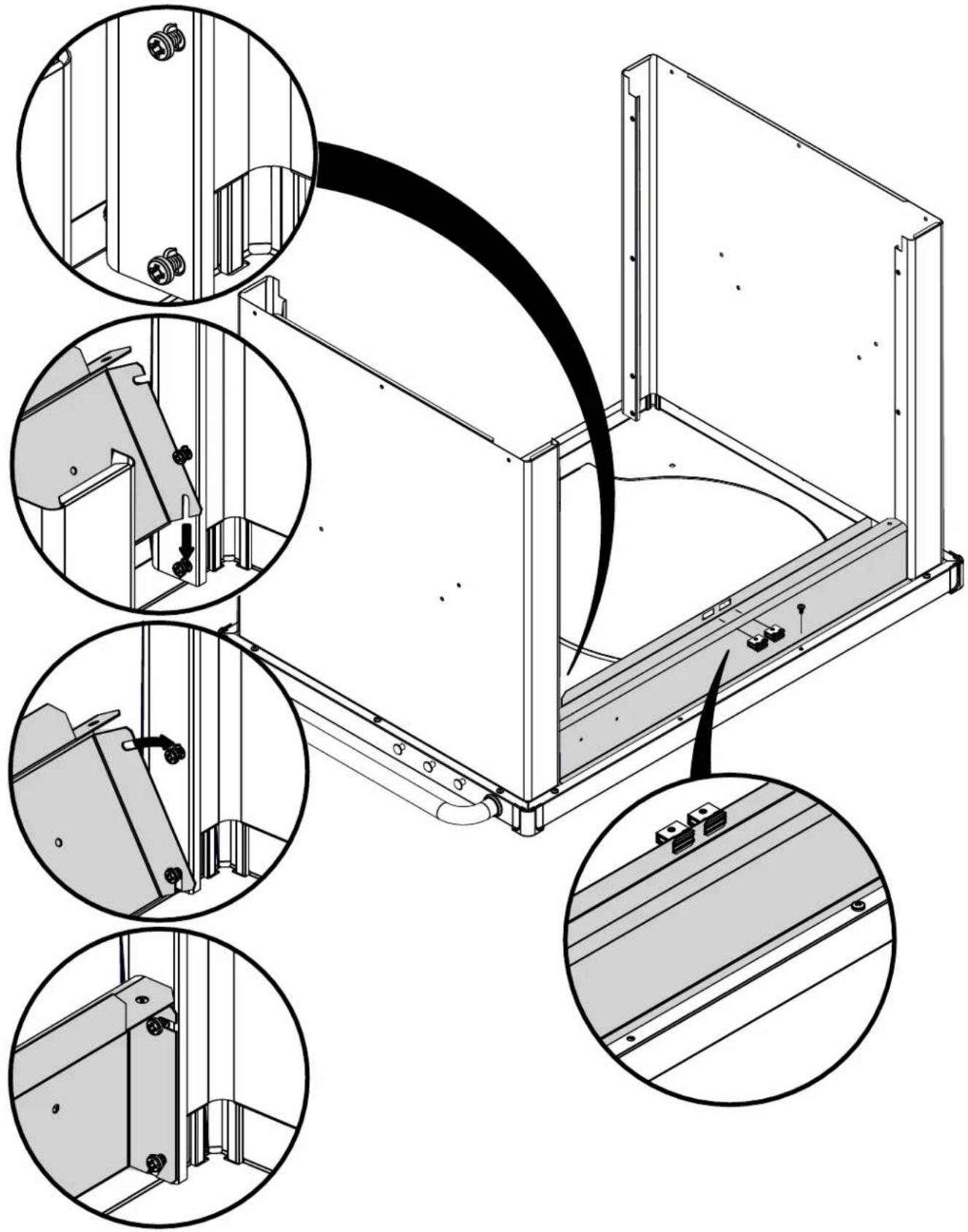

3

(4)

(1)

(2)

Line drawing of a stacked rectangular block with a circular hole on top (no text or symbols)

Technical line drawing of a mechanical assembly with multiple circular insets showing close-ups of components (no text or symbols)

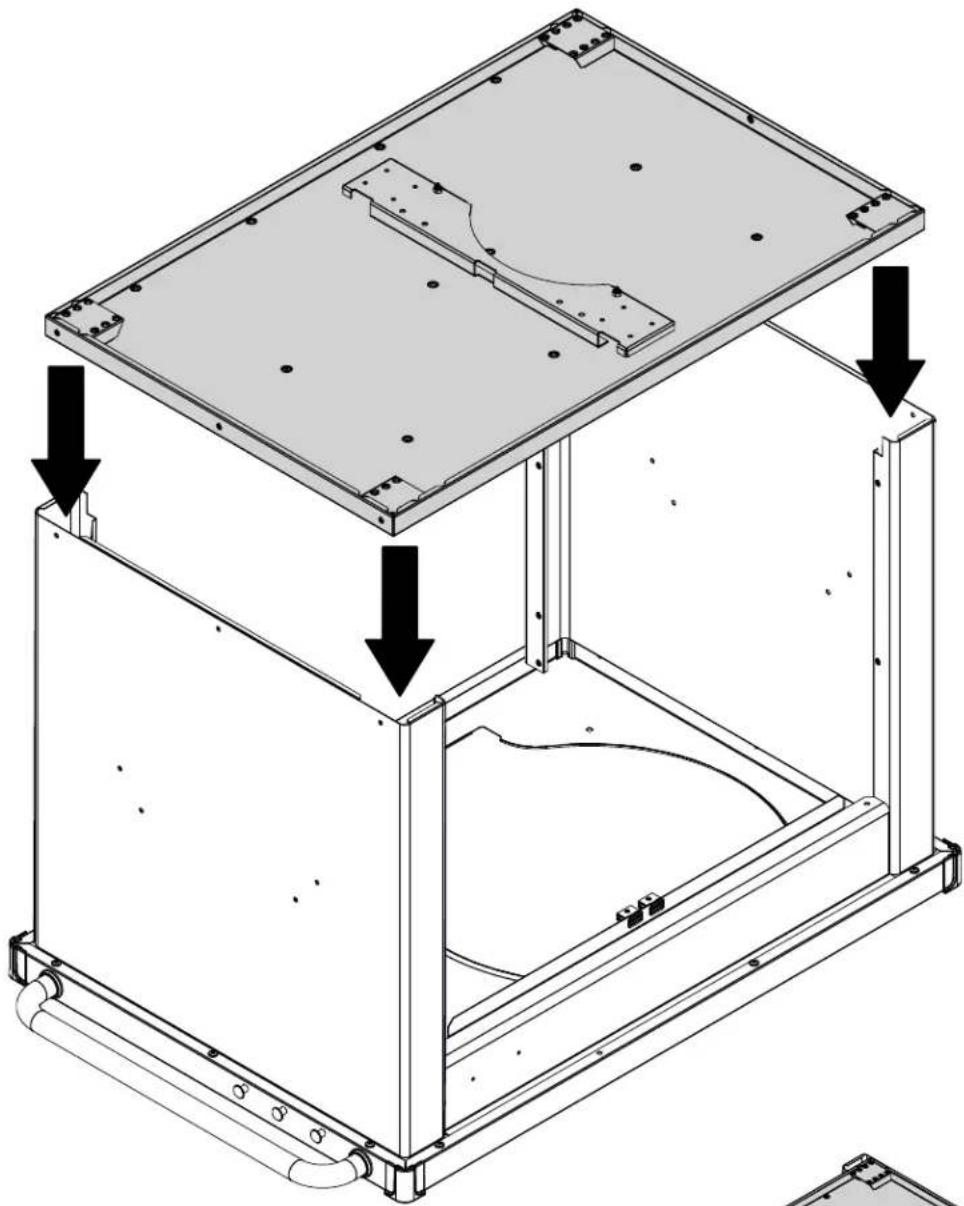

4

Technical line drawing of a mechanical assembly with mounting brackets and structural supports (no text or symbols)

Technical line drawing of a mechanical housing assembly with an inset close-up showing internal components (no text or symbols)

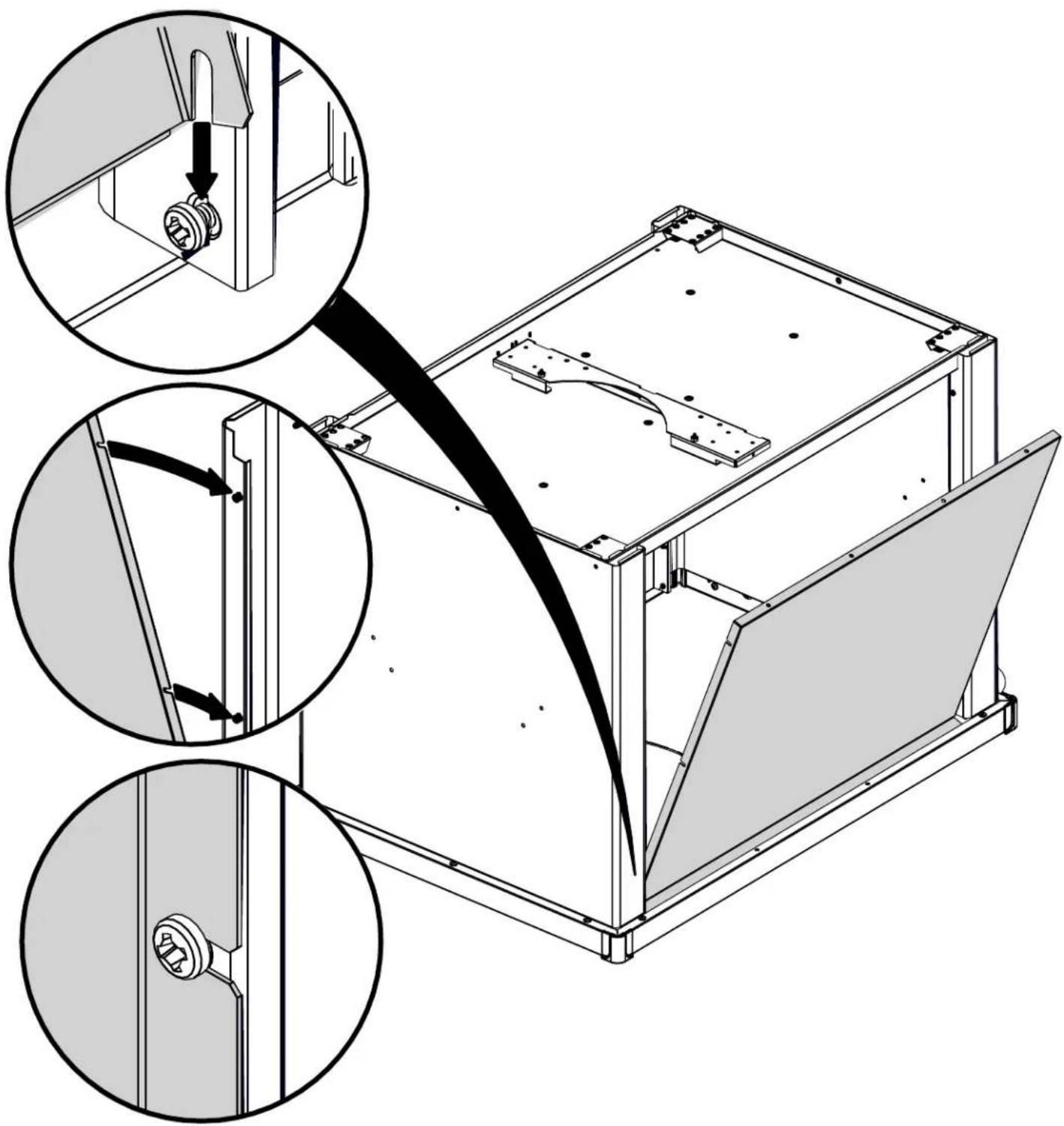

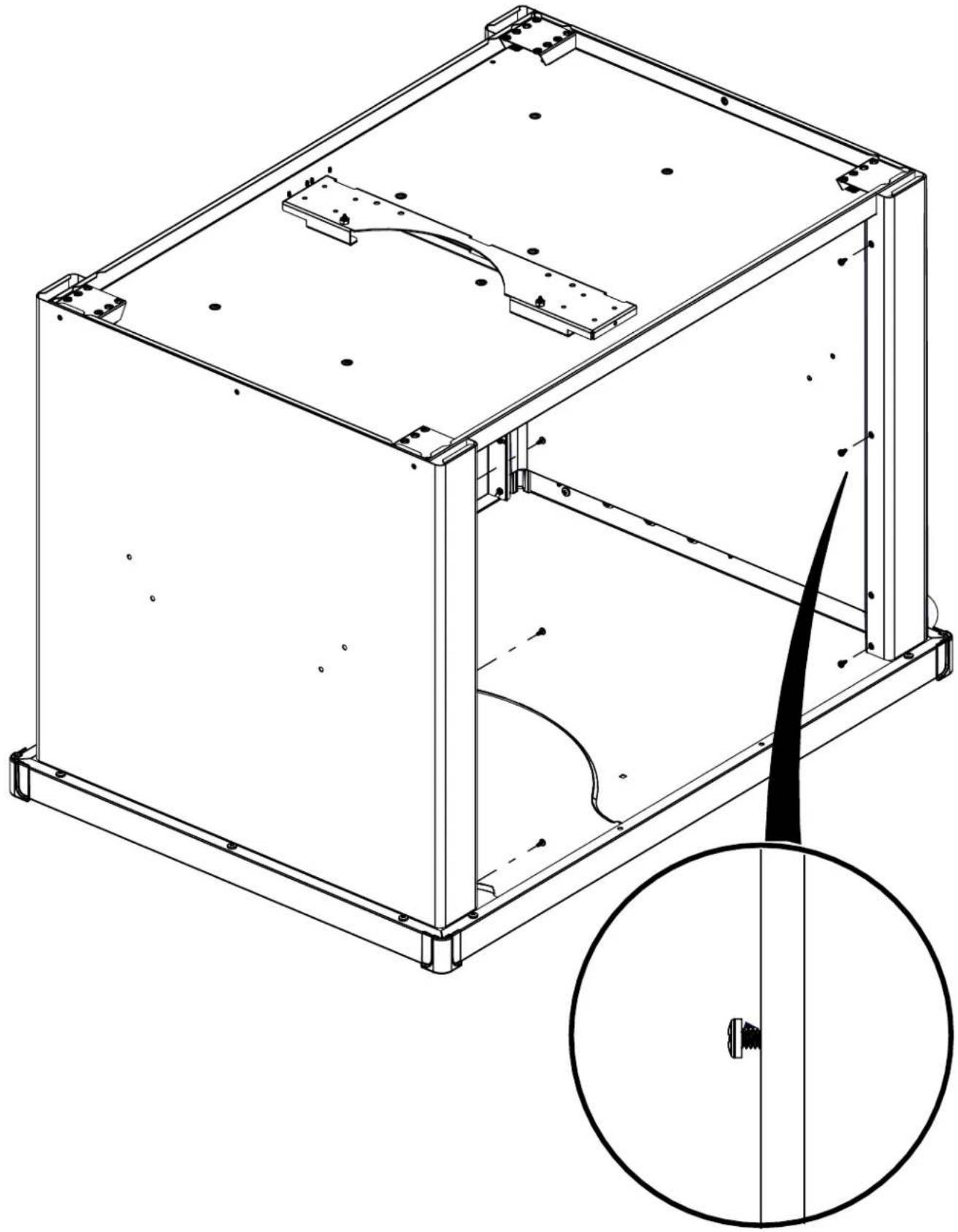

5

(6)

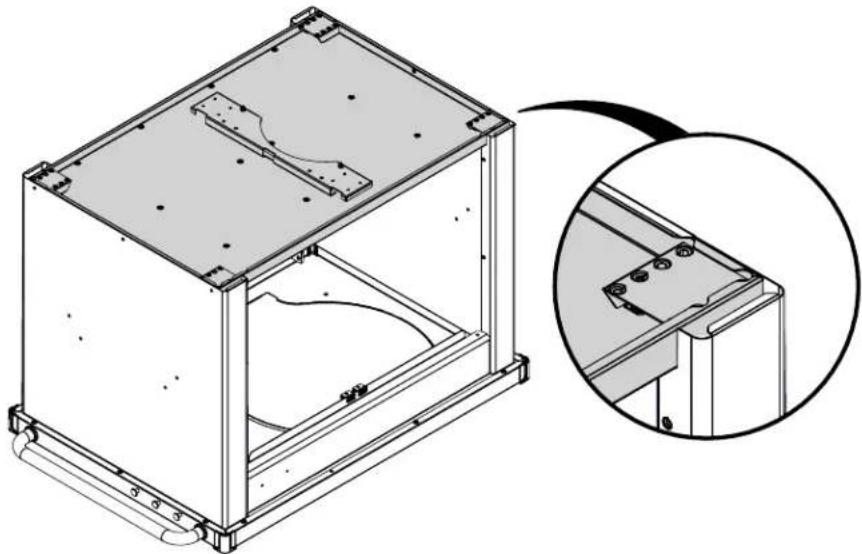

Technical line drawing of a rectangular mechanical housing with mounting brackets and internal components, plus a magnified inset showing a circular detail (no text or symbols)

6

Technical diagram illustrating mechanical assembly steps with magnified views of component details

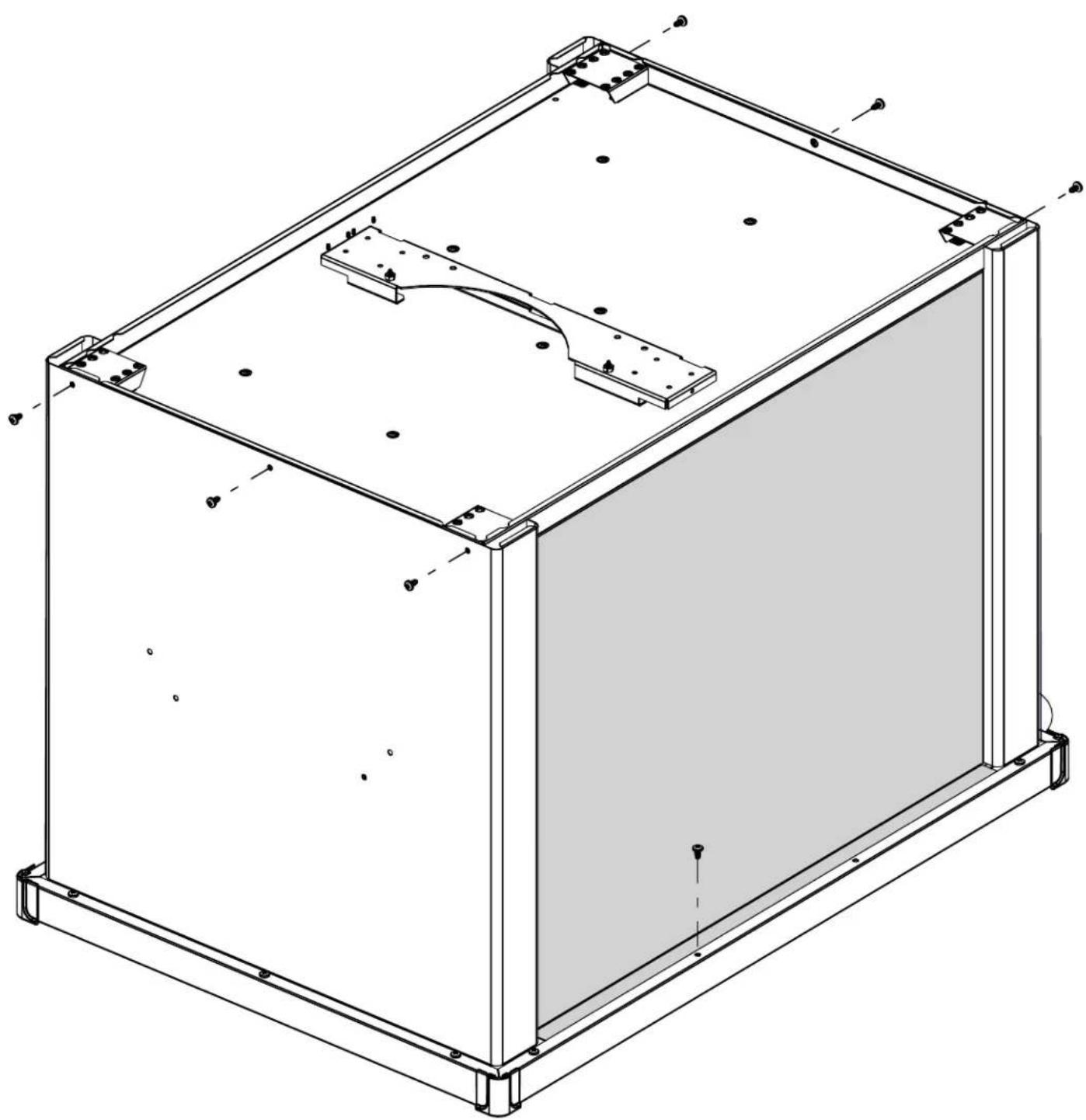

7

(7)

Technical line drawing of a rectangular electronic enclosure or frame structure with mounting brackets and internal components (no text or symbols)

8

(24)

Technical line drawing of a mechanical assembly with multiple motors and mounting brackets (no text or symbols)

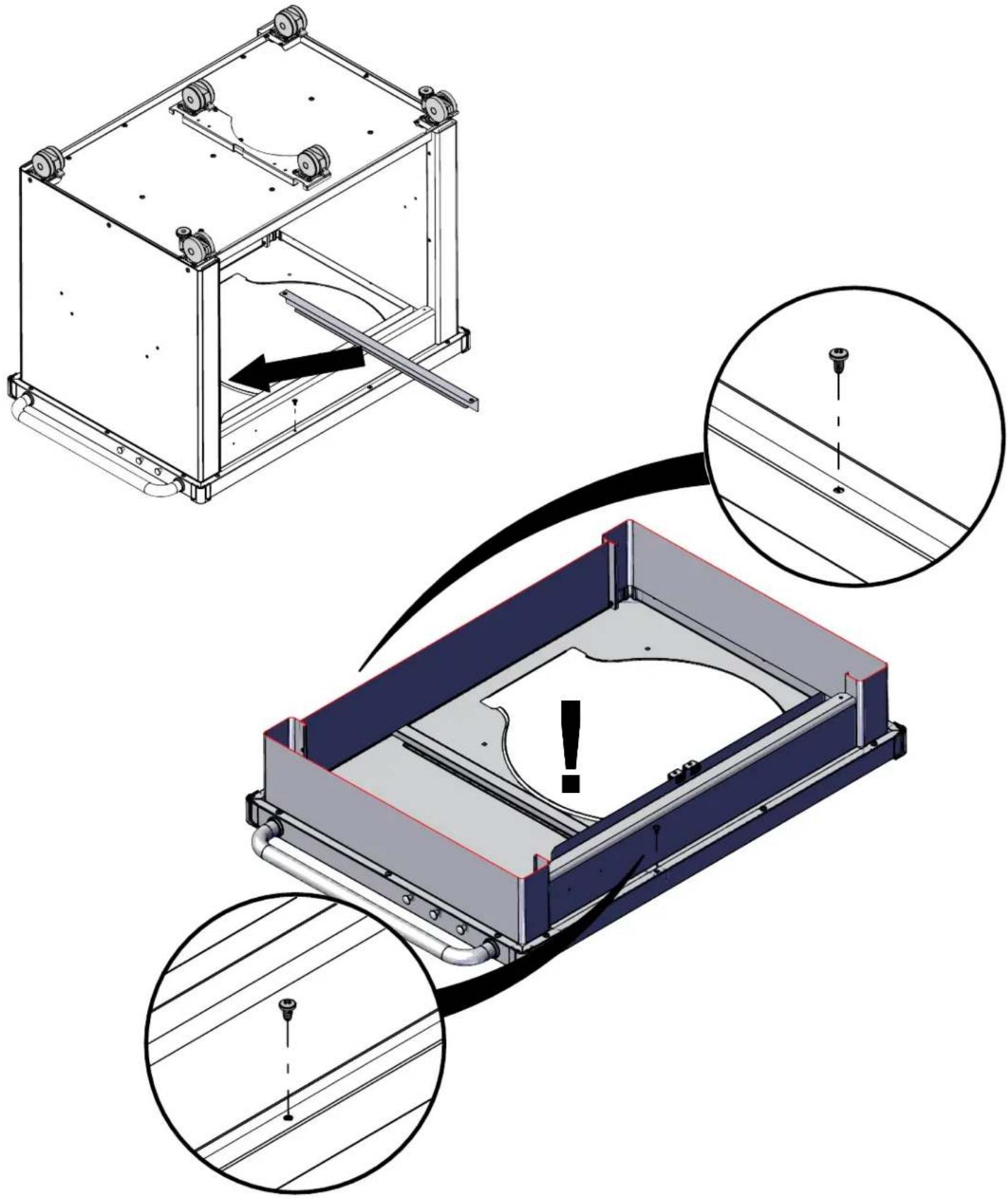

9

(2)

Technical illustration of a mechanical assembly with exploded and assembled views, showing components like a frame and a warning symbol (no text or labels present)

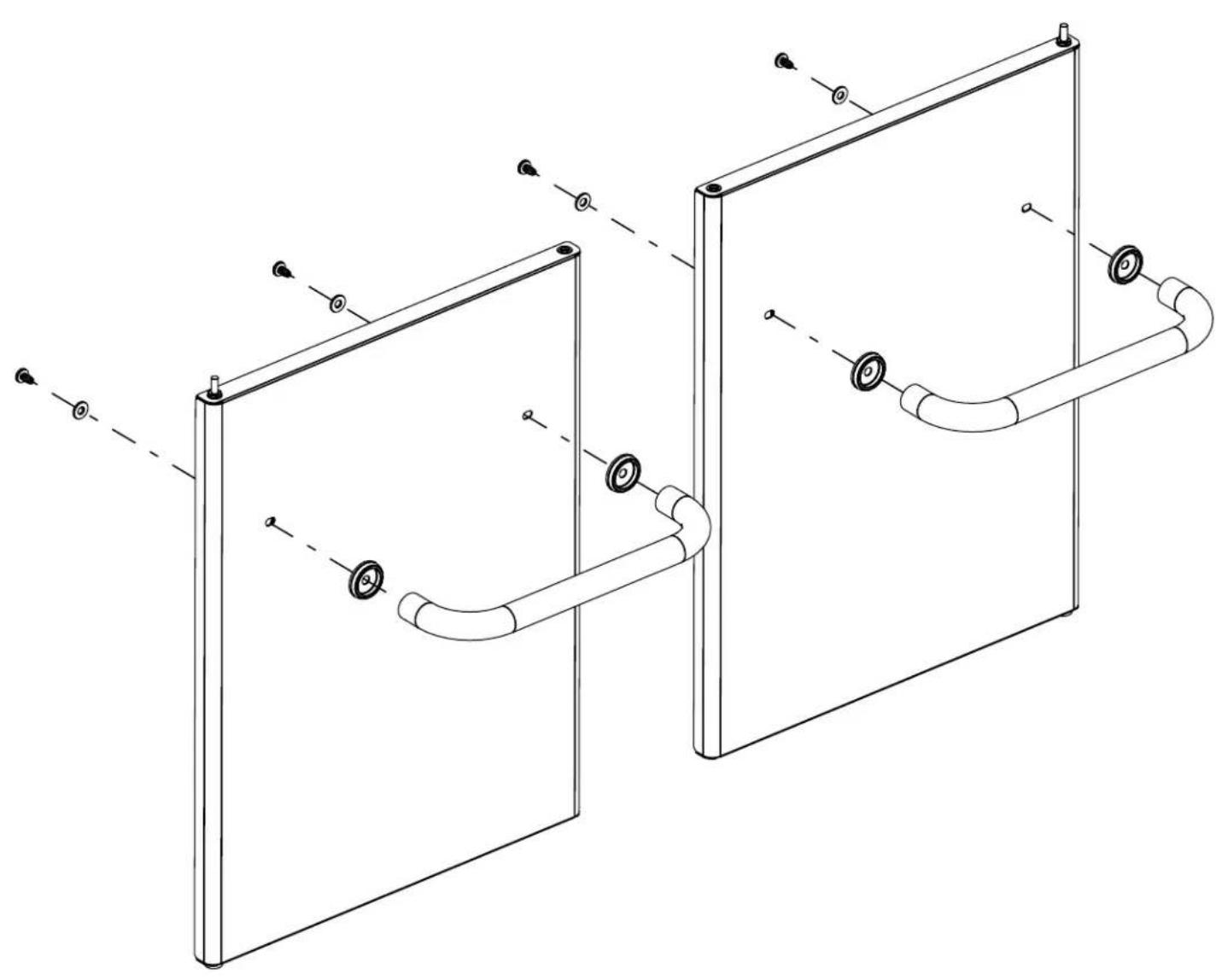

10

(4) (4)

Technical line drawing of a two-panel wall-mounted pipe assembly with mounting holes and dashed lines indicating alignment (no text or symbols)

11

(2)

Technical line drawing of a mechanical assembly with two views showing component positioning and mounting details (no text or symbols)

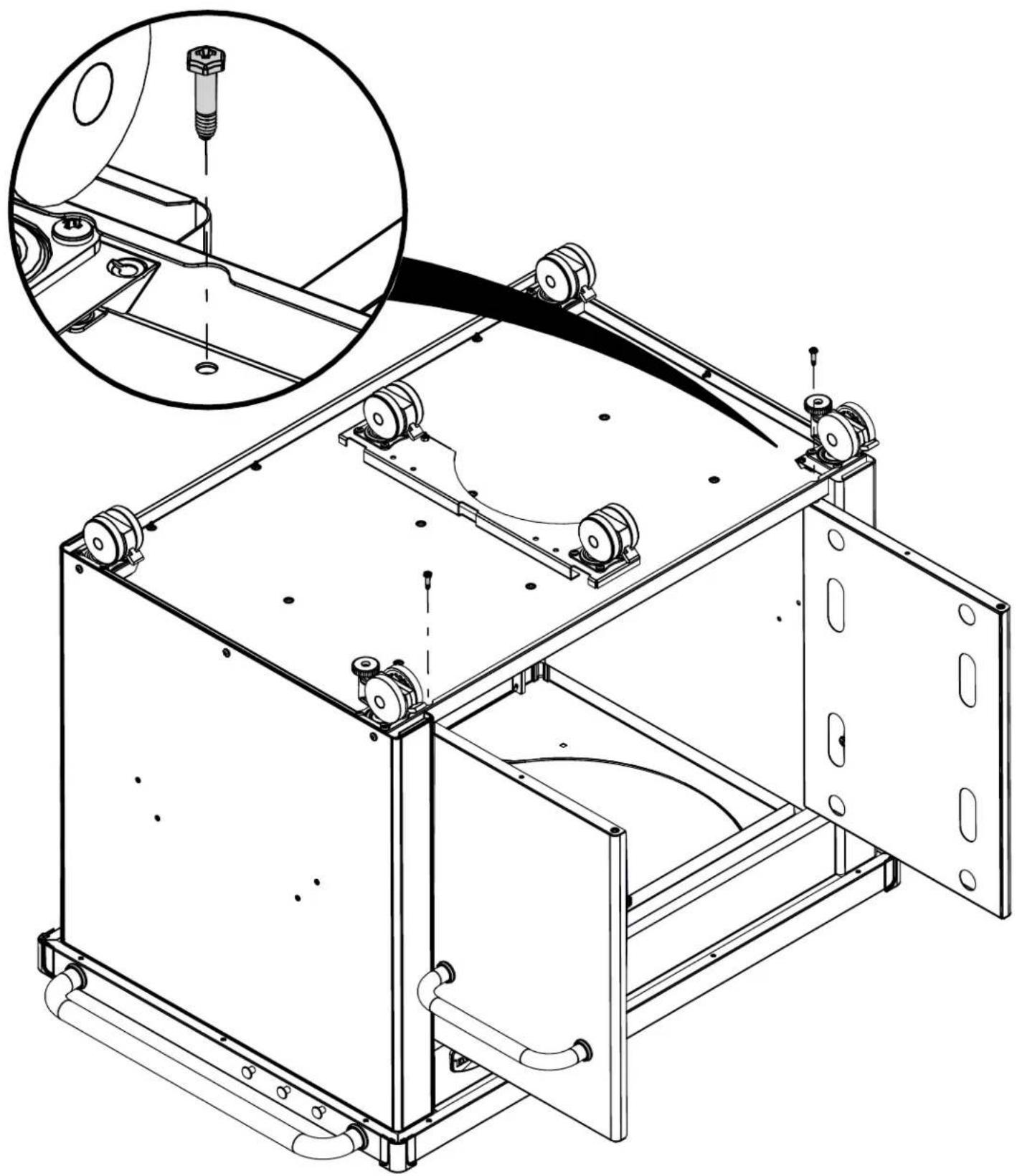

12

(2)

Technical line drawing of a mechanical assembly with components and a magnified inset showing a close-up view of a component (no text or symbols present)

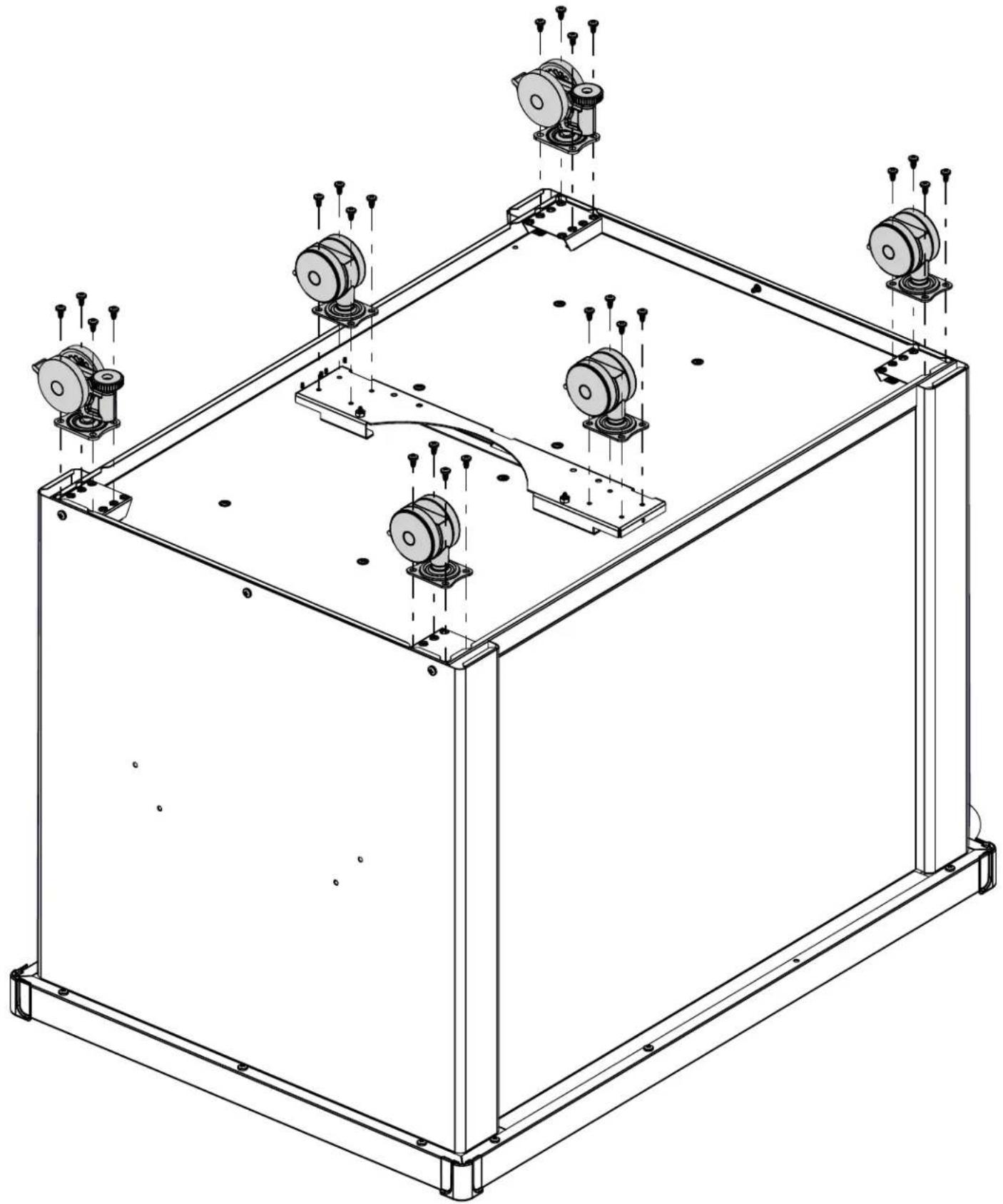

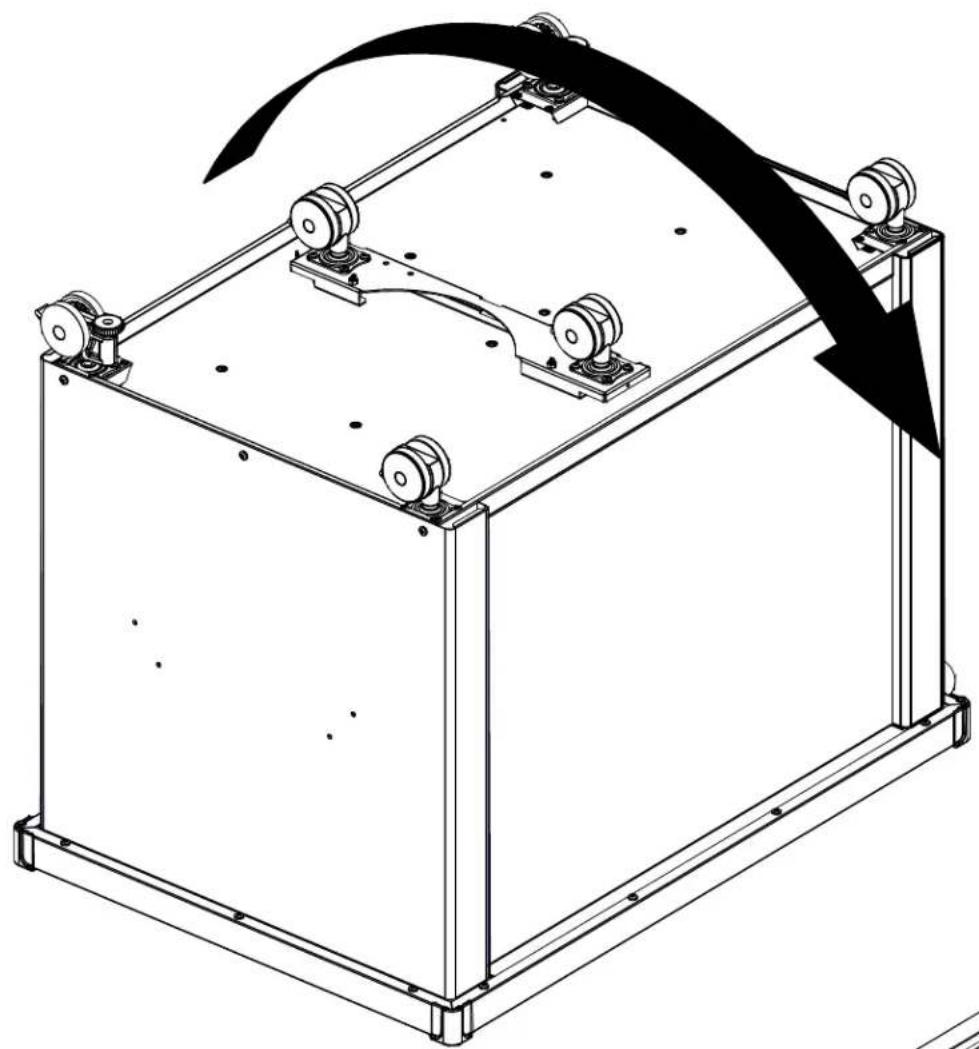

13

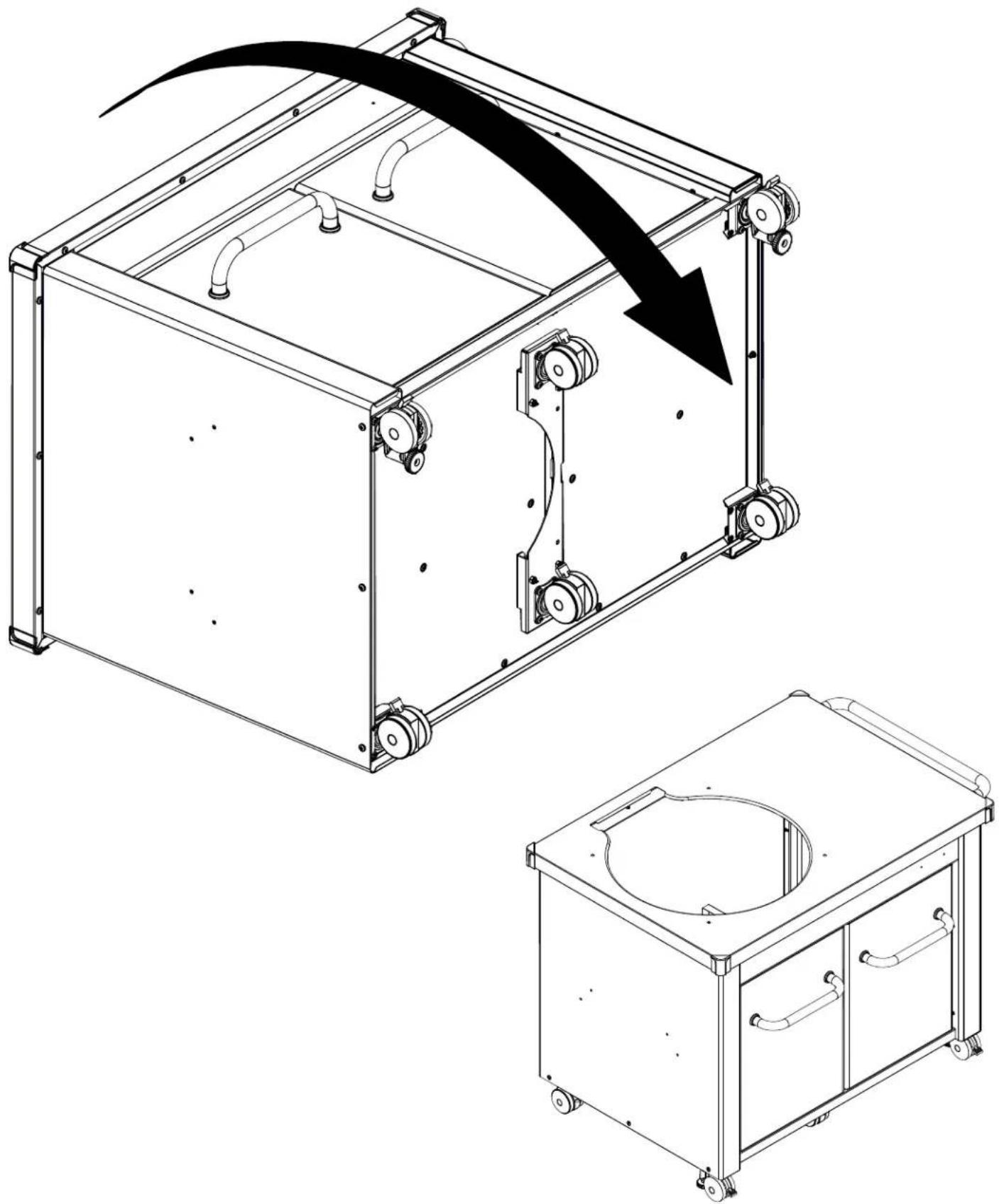

Technical line drawing of a mechanical assembly with wheels and a curved arrow indicating motion (no text or symbols)

Technical line drawing of a rectangular industrial enclosure with internal pipes and wheels (no text or symbols)

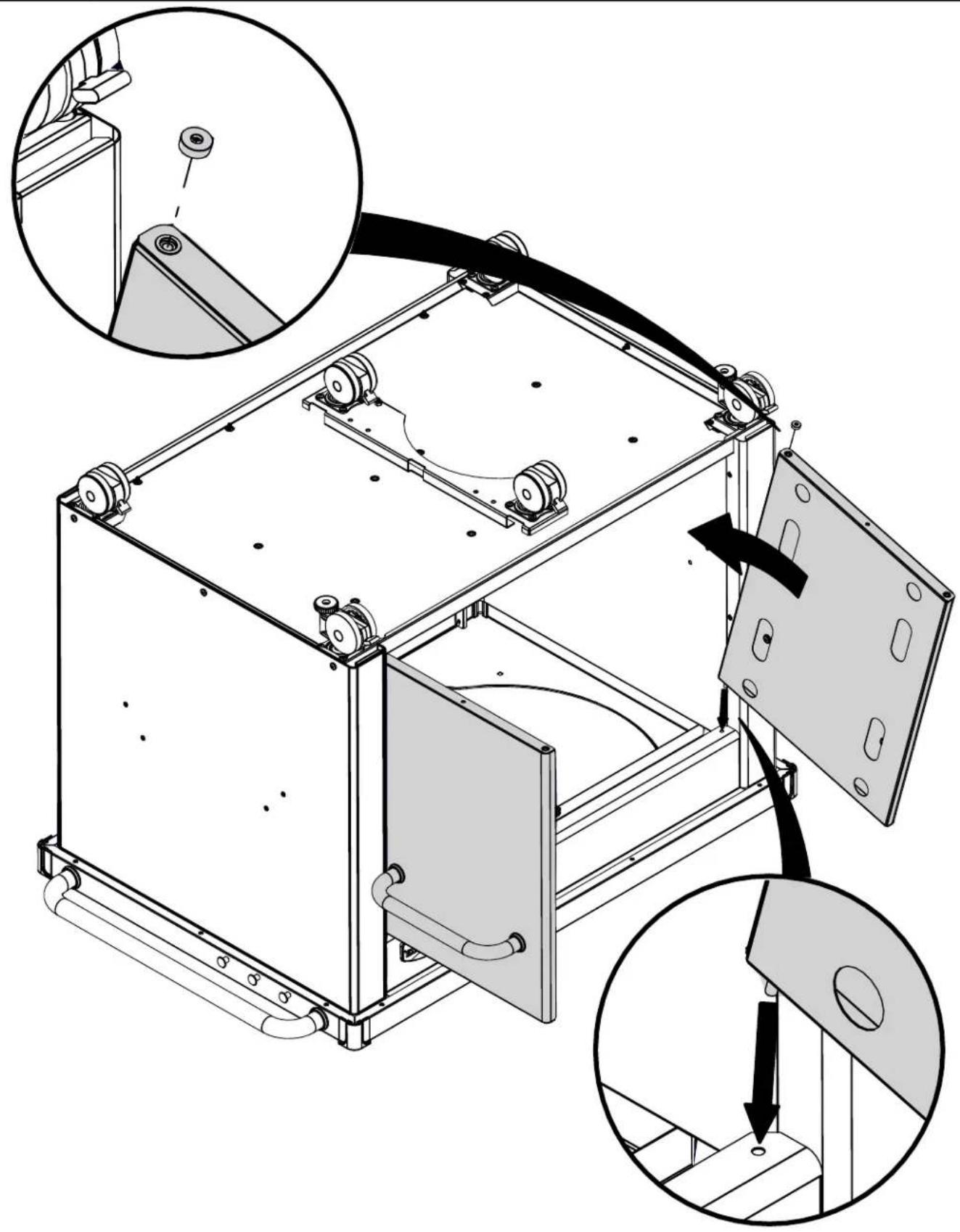

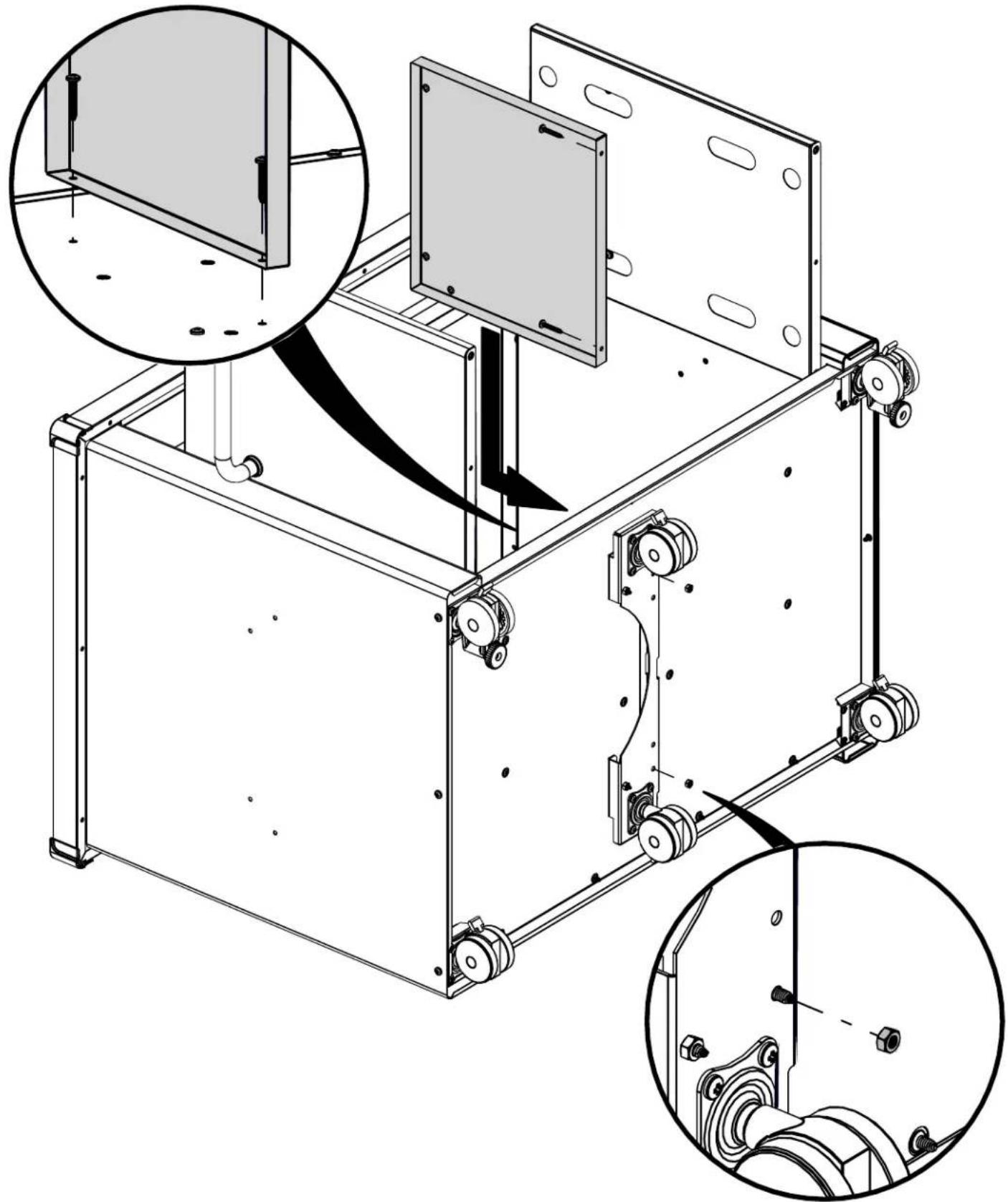

14

(2)

(2)

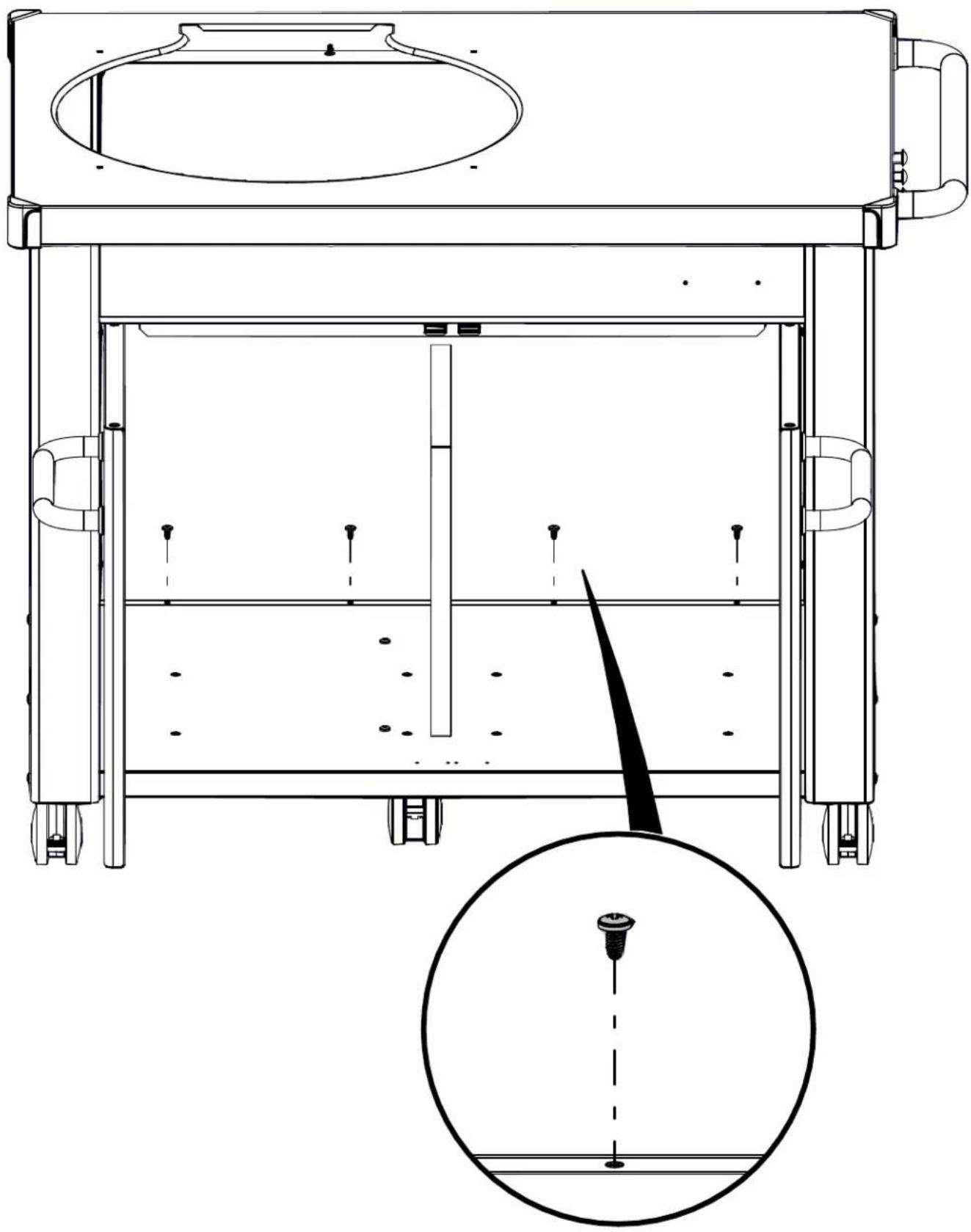

Technical line drawing of a mechanical assembly with multiple views and mounting holes (no text or symbols)

15

16

(4)

Technical line drawing of a mechanical device with internal components and a magnified inset showing a pin inserted into a housing (no text or symbols)

17

(6)

Technical diagram of a portable air conditioner unit with labeled components and assembly steps

18

(4)

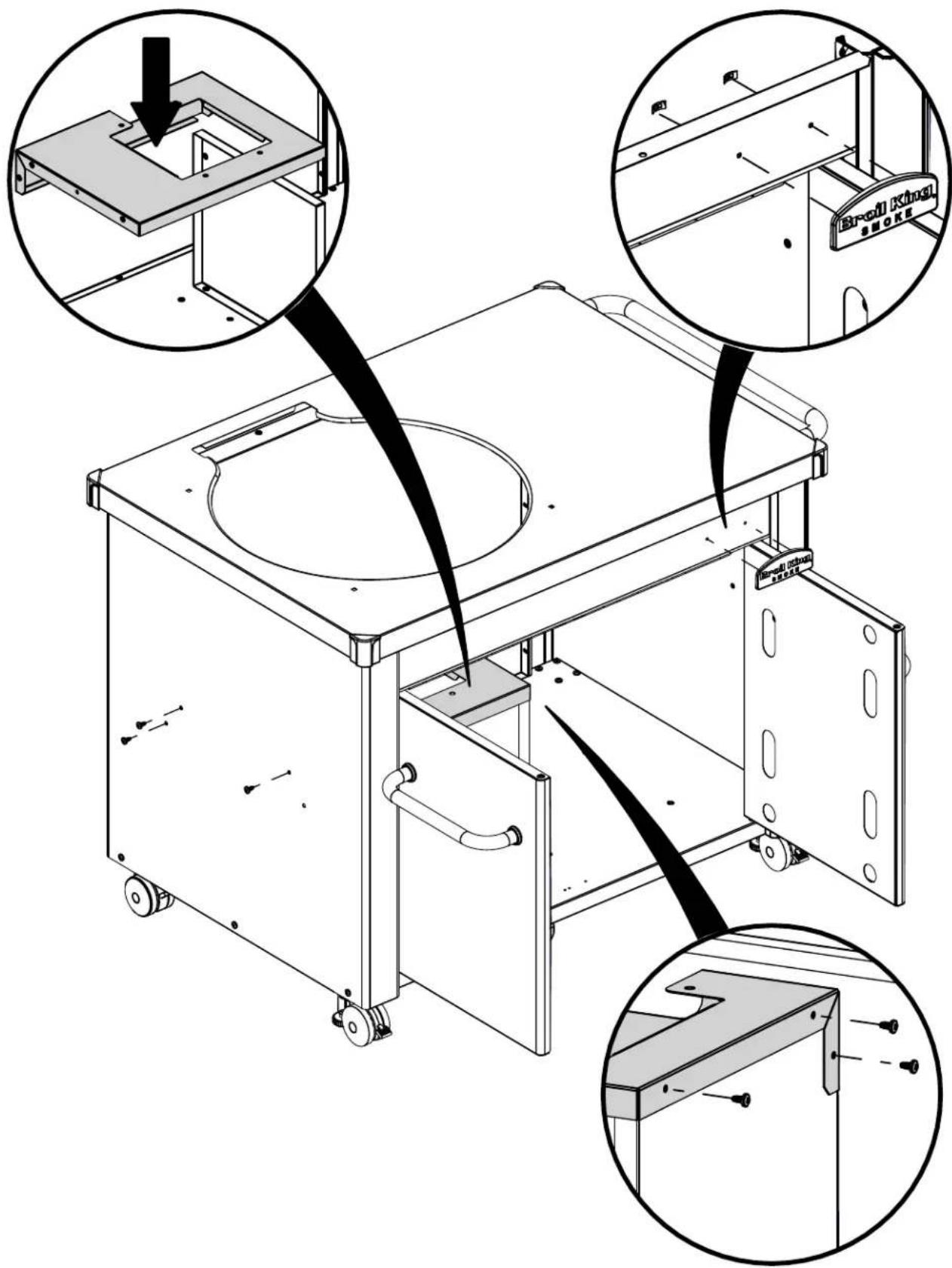

Technical line drawing of a kitchen appliance with a close-up inset showing internal components (no text or symbols)

19

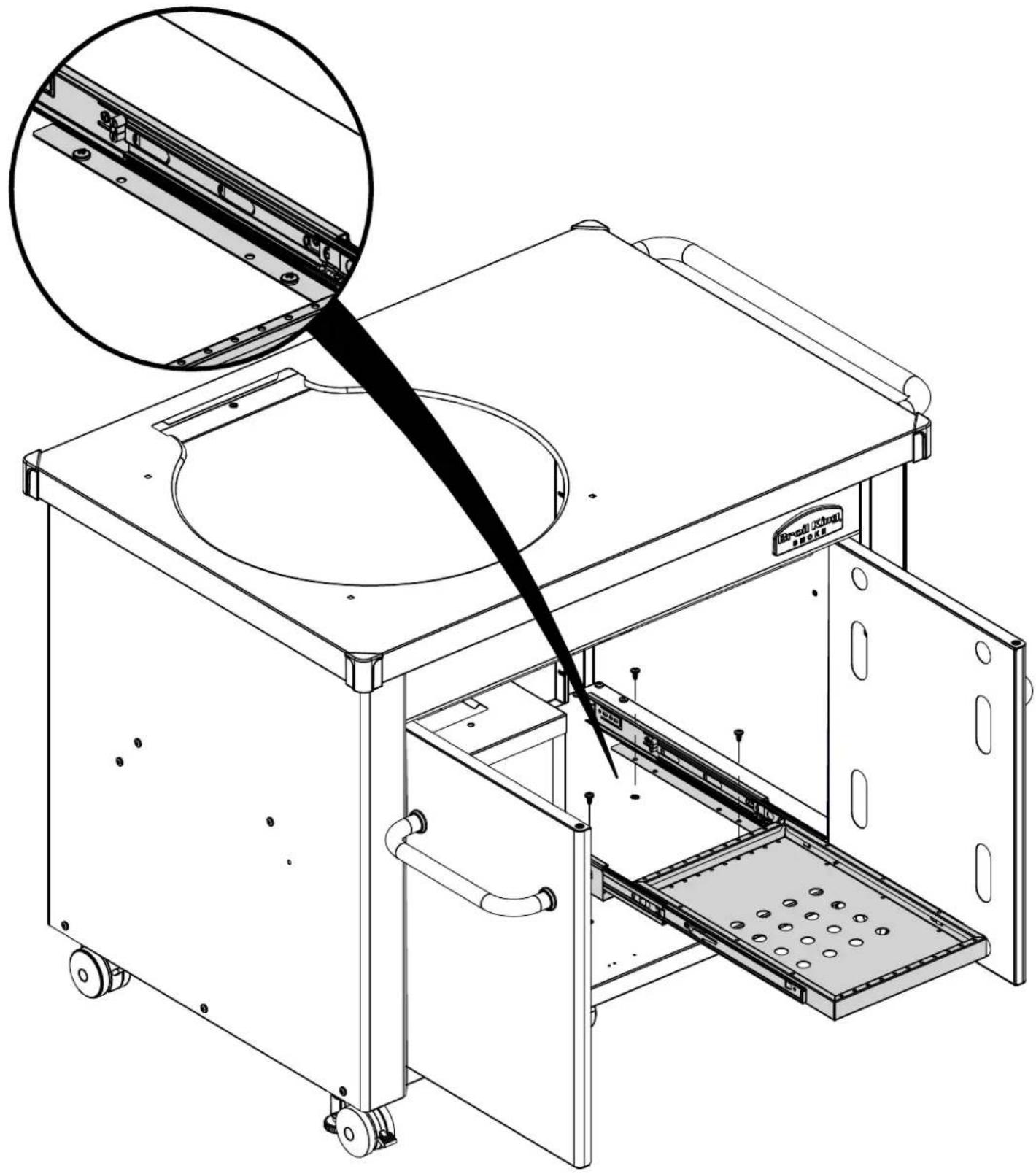

Technical line drawing of a portable kitchen unit with internal compartments and a magnified inset showing internal components (no text or symbols)

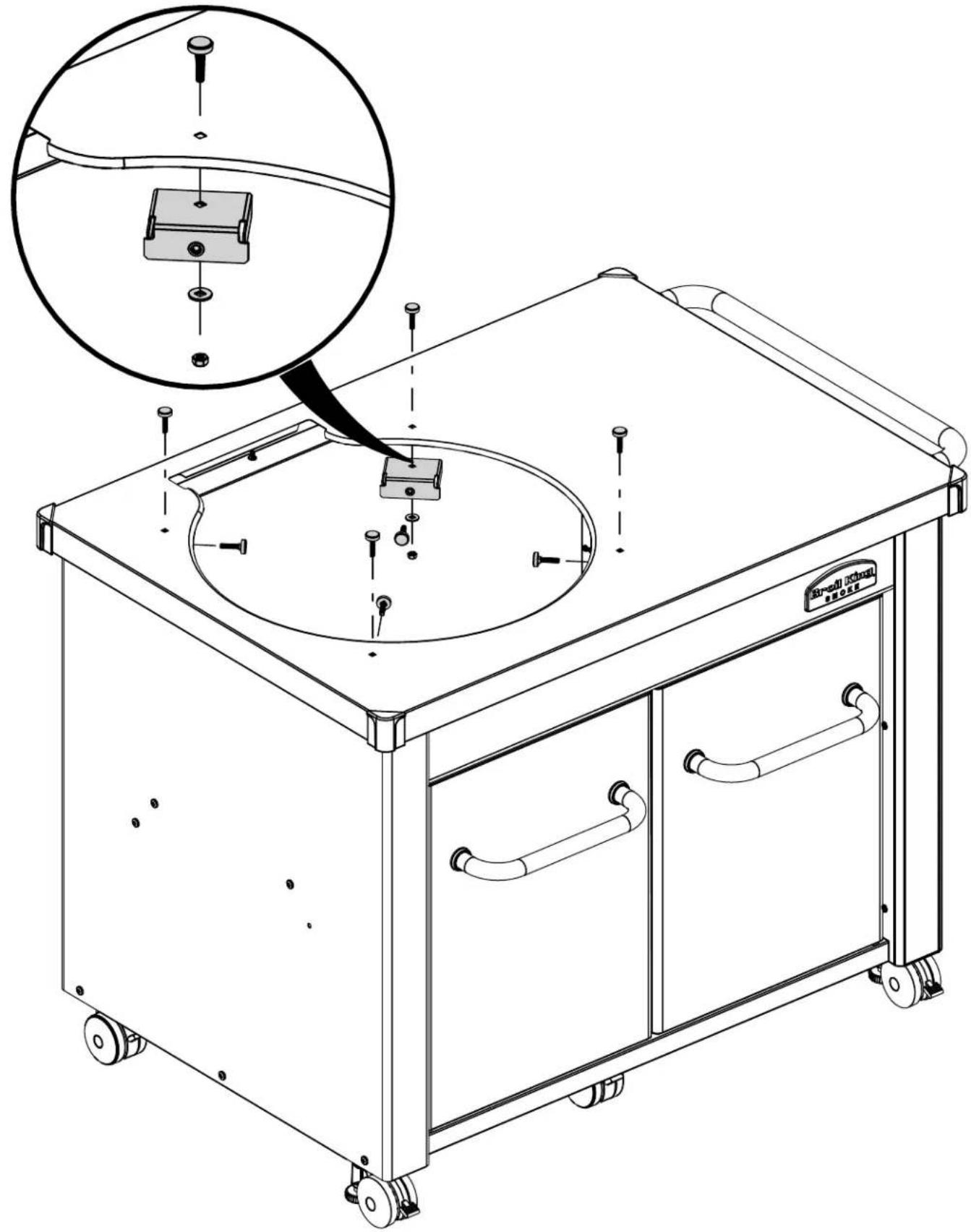

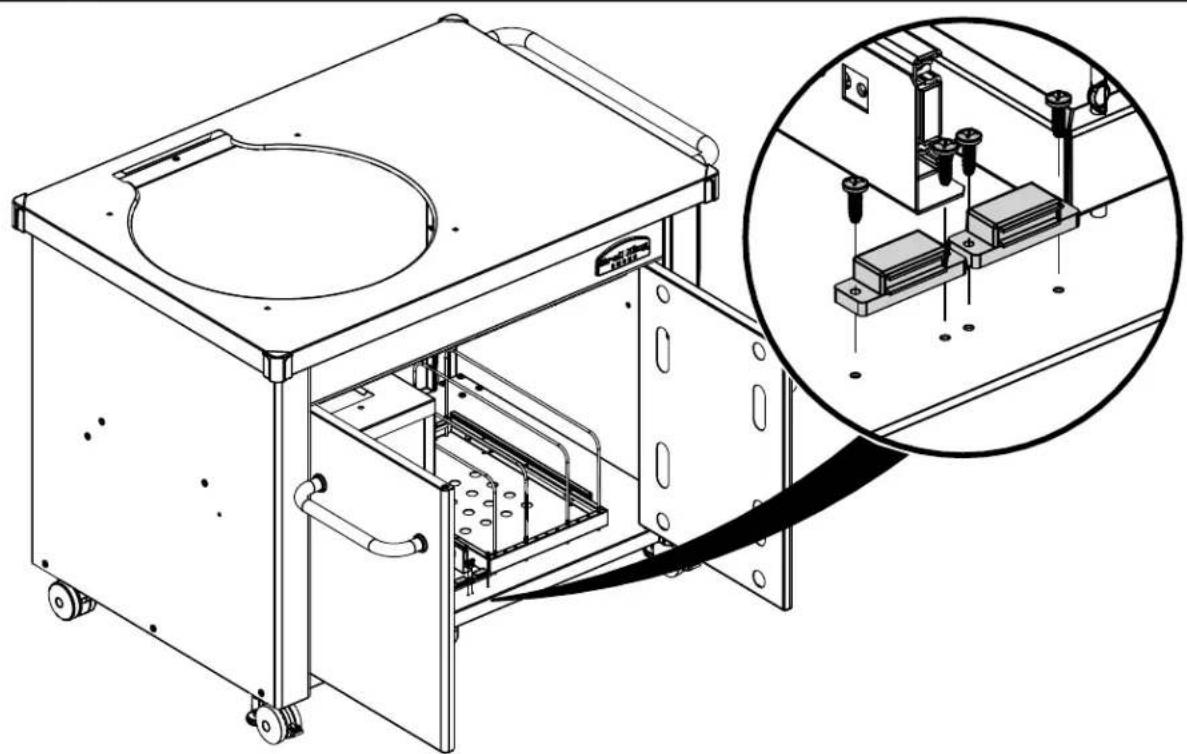

20

(2)

Technical line drawing of a rectangular electronic component with mounting holes (no text or symbols)

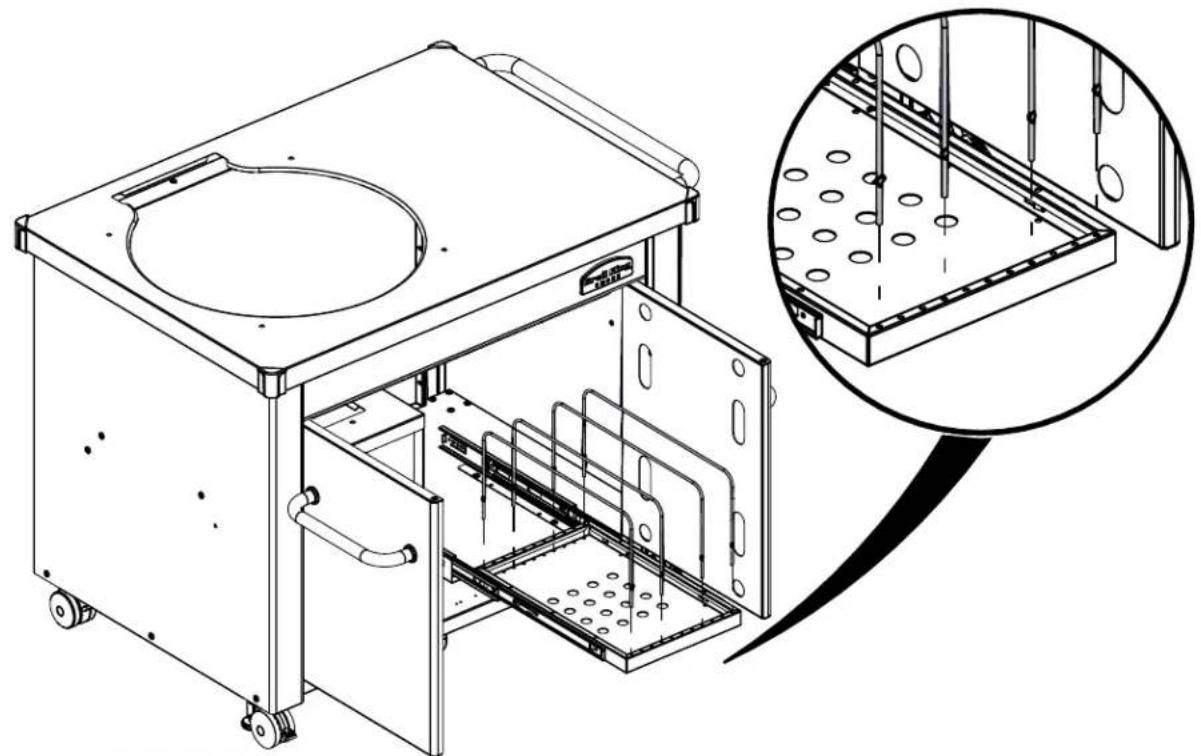

Technical line drawing of a mechanical device with internal components and an inset close-up showing assembly details (no text or symbols)

21

(8)

(4)

(4)

Technical line drawing of a portable kitchen appliance with a circular base and handlebars, showing internal components and mounting hardware (no text or symbols)

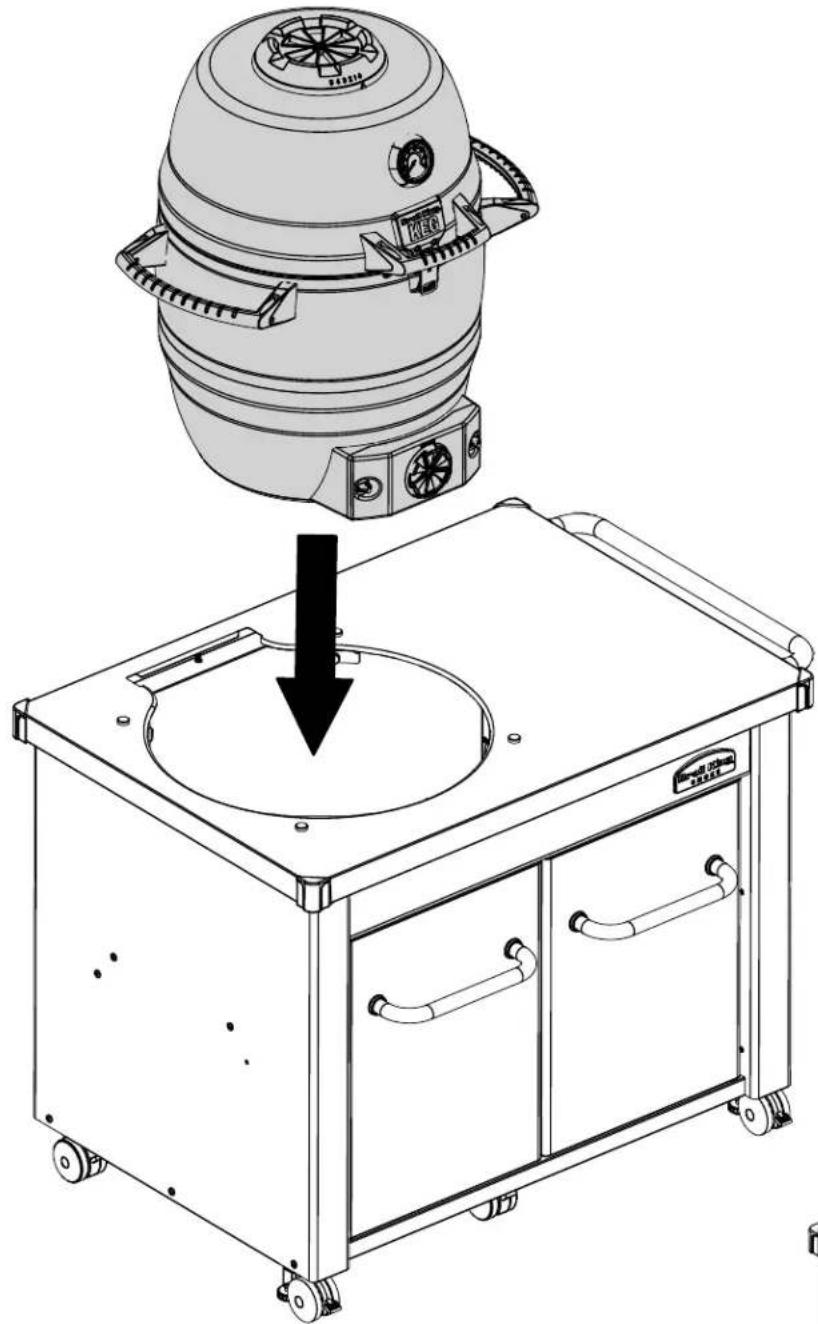

22

×2

BROIL KING KEG ^® SOLD SEPERATLY

BROIL KING KEG® VENDUS SÉPARÉMENT

BROIL KING KEG® VENDE ÉSTE POR SEPARADO

Technical line drawing of a vacuum cleaner with a downward arrow indicating process, shown above and below a smaller box (no text or symbols present)

Technical line drawing of a mechanical device with a dome-shaped top and two side cabinets (no text or symbols)

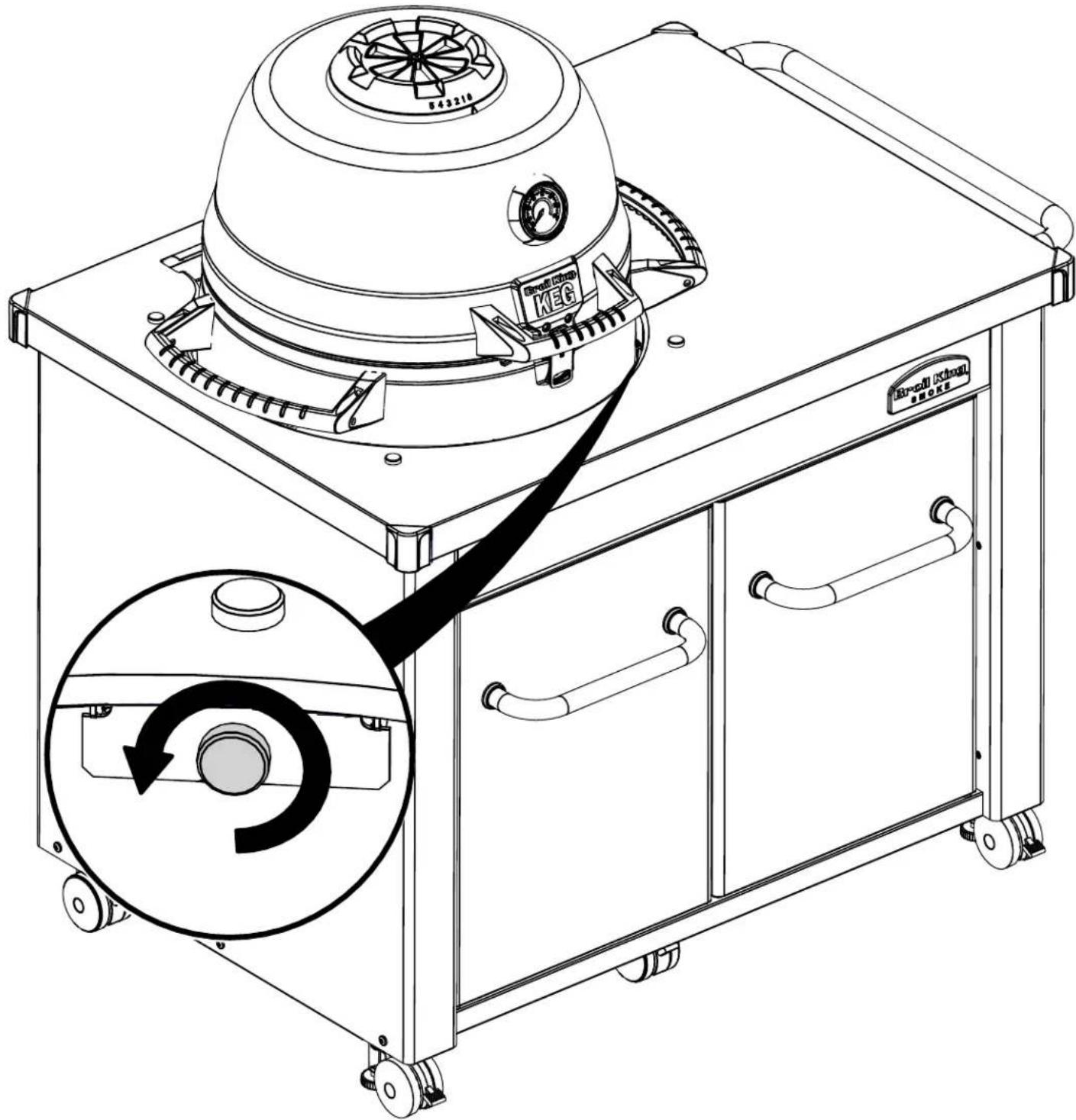

23

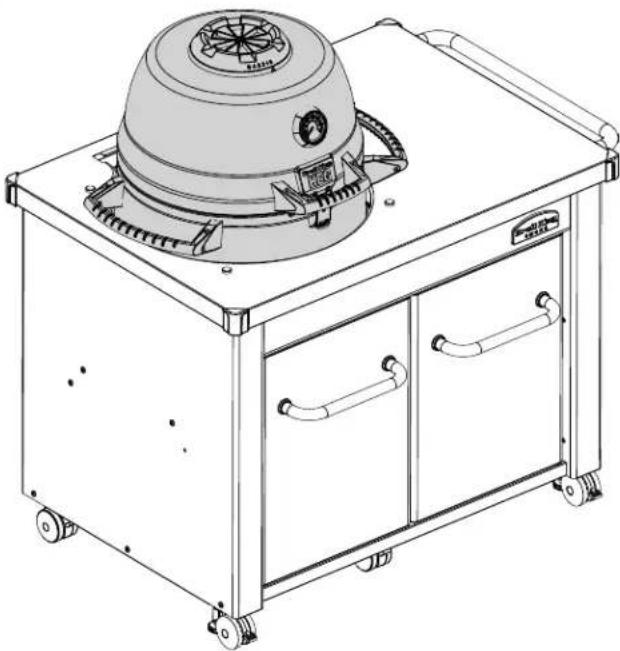

Technical line drawing of a portable air conditioner unit with a central fan and control panel, showing internal components and a circular inset view (no text or symbols)

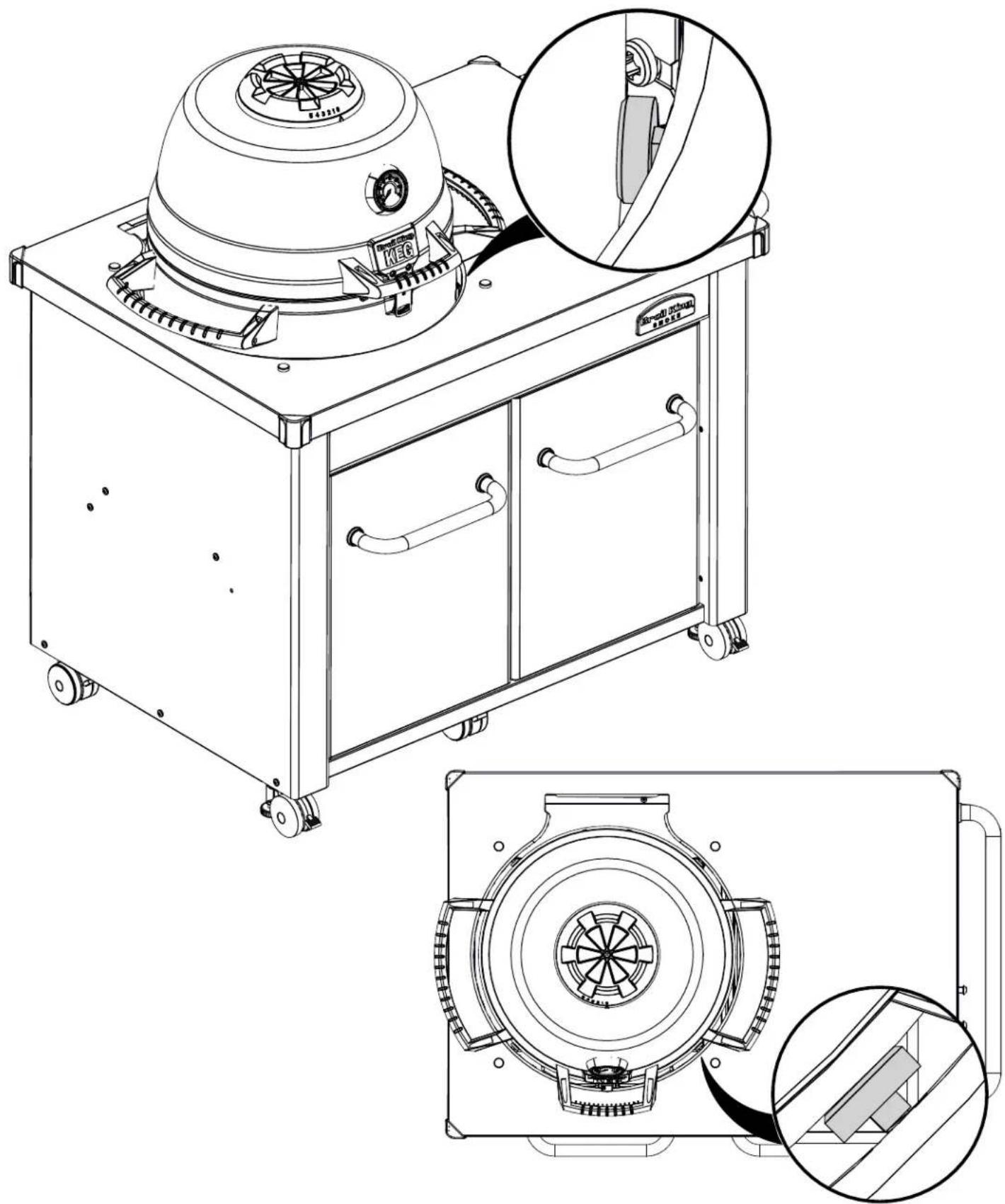

24

Technical line drawing of a portable stove with fan and control panel, showing internal components and mounting details (no text or symbols)

PARTS LIST / LISTE DES PIECES

KEY #	ITEM #	DESCRIPTION	DESCRIPTION	DESCRIPTION	911500
1	10711-K944	TOP SHELF	PLANCHETTE LATERALE	ESTANTE	1
2 33411-348 CORNER BORDURE RINCÓN 4
3	10184-K251R	GRIP	EMPOIGNER	AGARRAR	4
7	24009-936	HANDLE BEZEL	MONTURE	PANEL	2
8	24005-12A	HANDLE	POIGNÉE	MANGO	1
9	10184-K941	SUPPORT	SUPPORT	SOPORTE	1
10	10184-K931	DOOR CATCH BRACKET	PARENTHÈSE - CROCHET DE PORTE	SOPORTE - RETÉN DE PUERTA	1
13	10958-K961	SIDE PANEL	PANNEAU LATERALE	PANEL LATERAL	2
14	10958-K951	REAR PANEL	PANNEAU - ARRIÈRE	PANEL - POSTERIOR	1
15	21276-234K	DOOR	PORTE	PUERTA	1
16	21276-214K	DOOR	PORTE	PUERTA	1
18	10711-K901	BASE	TABLETTE INFERIEURE	BASE	1
23	10711-K911	SHELF	PLANCHETTE LATERALE	ESTANTE	1
24	10184-K921	SHELF SUPPORT	SUPPORT DU PLANCHETTE LATERALE	SOPORTE PARA ESTANTE	1
26	10184-E13	WIRE RETAINER	RETÉN DE ALAMBRE	RETENUE DE FIL	4
27	51039-951	CASTER BRACKET	SUPPORT DE ROULLETTE	SOPORTE - PARA RUEDITA	4
28	21039-911	CASTER BRACKET	SUPPORT DE ROULLETTE	SOPORTE - PARA RUEDITA	1
30	10892-23	CASTER	ROULETTES	RUEDITA	4
31	10892-285	LEVELING CASTER	ROULETTES	RUEDITA	2
59	44599-10BK	NAME PLATE	PLAQUE D'IDENTIFICATION	PLACA CON NOMBRE	1
70	21106-13	HANDLE	POIGNÉE	MANGO	2
71	21070-13	HANDLE BEZEL	MONTURE	PANEL	4
84	10526-371	CHARCOAL DRAWER	TIROIR	CAJÓN	1
85	21526-391	CADDY BRACKET	SUPPORT	SOPORTE	2
86	Y-99101	DRAWER SLIDE	GLISSIÈRE DE TIROIR	SOPORTE - CAJÓN	1
148	10240-20	DOOR PIN	GOUPILLE DE LA PORTE	CLAVIJA DE LA PUERTA	2
149	Y-11551	SCREW 1/4-20 X 1	VIS 1/4-20 X 1	TORNILLO 1/4-20 X 1	2
150	Y-12124	DOOR PIN CAP	PORTE PIN PAC	TAPA DE CLAVIJA DE LA PUERTA	2
151	Y-12857	WASHER	RONDELLE	ARANDELA	4
152	Y-12222	MAGNET	AIMANT	IMÁN	2
153	Y-12223	SNAP IN MAGNET	AIMANT	IMÁN	2
154	Y-11560	SCREW 1/4-20 X 1 1/2	VIS 1/4-20 X 1-1/2	TORNILLO 1/4-20 X 1-1/2	4
155	S21124	SCREW #8 X 1/2	VIS #8 X 1/2	TORNILLO #8 X 1/2	10
156	Y-11793	NUT 1/4-20	ECROU 1/4-20	TUERCA 1/4-20	11
160	Y-29304	SCREW #10-24 X 3/8	VIS #10-24 X 3/8	TORNILLO #10-24 X 3/8	10
167	Y-11987	SCREW 1/4-20 X 1	VIS 1/4-20 X 1	TORNILLO 1/4-20 X 1	8
172	Y-12851	WASHER	RONDELLE	ARANDELA	7
175	SP245-6	TOOL HOOK	CROCHET DE OUTIL	GANCHO HERRAMIENTA	3
186	Y-12865	SCREW 1/4-20 X 3/4	VIS 1/4-20 X 3/4	TORNILLO 1/4-20 X 3/4	78
187	S21087	SCREW #14-10 X 3/4	VIS #14-10 X 3/4	TORNILLO #14-10 X 3/4	2

Technical schematic diagram of a multi-level appliance assembly with numbered components and labeled parts
