Caractéristiques techniques	Récepteur satellite numérique, compatibilité DVB-S2, prise en charge des résolutions jusqu'à 1080p.
Connectivité	Ports HDMI, USB, Ethernet, sortie audio numérique.
Utilisation	Facilité d'installation avec un guide utilisateur, interface conviviale pour la navigation des chaînes.
Maintenance	Vérification régulière des mises à jour du firmware, nettoyage des ports et de l'appareil pour éviter la surchauffe.
Sécurité	Utilisation d'un mot de passe pour l'accès aux paramètres, protection contre les surtensions.
Informations générales	Dimensions compactes, poids léger, garantie de 2 ans, support technique disponible.

FOIRE AUX QUESTIONS - Ariva 203 Ferguson

Comment installer le récepteur satellite Ferguson Ariva 203 ?

Pour installer le récepteur, connectez l'antenne satellite au port LNB, branchez le câble HDMI à votre téléviseur, puis alimentez le récepteur. Suivez les instructions à l'écran pour effectuer la configuration initiale.

Pourquoi je ne reçois pas de signal sur mon récepteur ?

Vérifiez que l'antenne est correctement orientée vers le satellite et assurez-vous que tous les câbles sont bien connectés. Vous pouvez également effectuer une recherche de chaînes pour vous assurer que le récepteur détecte les signaux.

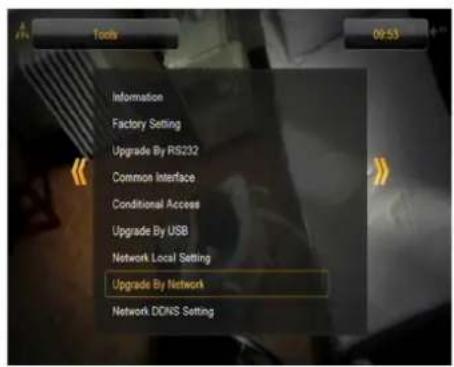

Comment mettre à jour le firmware du Ferguson Ariva 203 ?

Téléchargez la dernière mise à jour du firmware depuis le site officiel de Ferguson. Enregistrez le fichier sur une clé USB, insérez-la dans le récepteur, allez dans le menu 'Réglages', puis sélectionnez 'Mise à jour du système' pour lancer le processus.

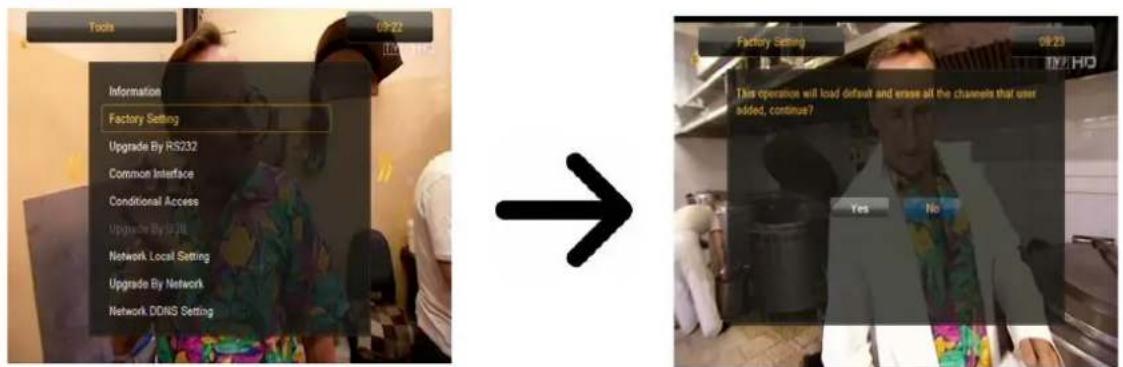

Comment réinitialiser le récepteur aux paramètres d'usine ?

Accédez au menu 'Réglages', sélectionnez 'Réinitialiser' et confirmez votre choix pour restaurer les paramètres d'usine. Cela supprimera toutes les chaînes et configurations personnalisées.

Mon récepteur s'éteint tout seul, que faire ?

Vérifiez si le récepteur est correctement ventilé et qu'il n'y a pas de surchauffe. Assurez-vous également que l'alimentation est stable. Si le problème persiste, envisagez de contacter le support technique.

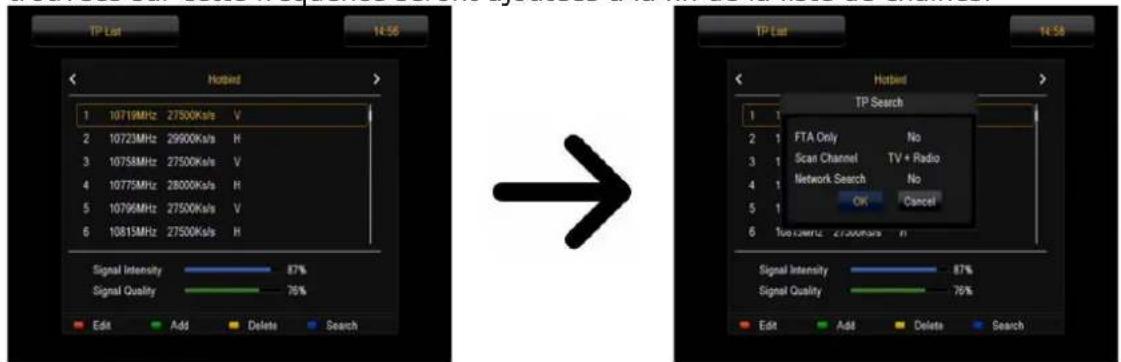

Comment ajouter des chaînes manuellement ?

Accédez au menu 'Chaînes', sélectionnez 'Ajouter une chaîne manuellement', entrez les paramètres nécessaires tels que la fréquence, le symbole et le mode de modulation, puis sauvegardez les modifications.

Pourquoi certaines chaînes sont brouillées ?

Cela peut être dû à une mauvaise réception du signal ou à des problèmes de droits de diffusion. Vérifiez l'orientation de votre antenne et essayez de rechercher à nouveau les chaînes.

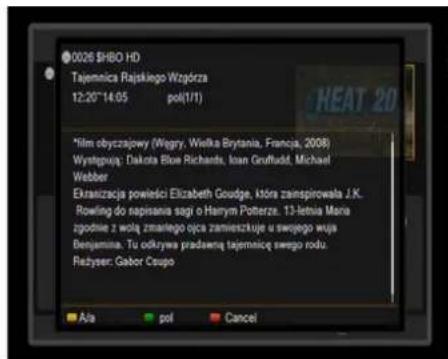

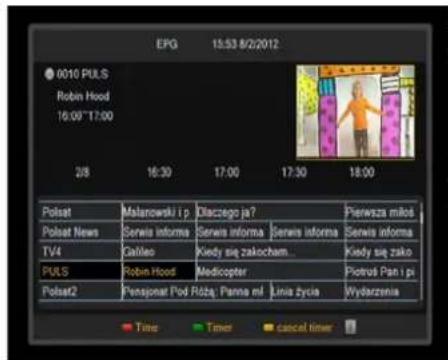

Comment utiliser le guide des programmes ?

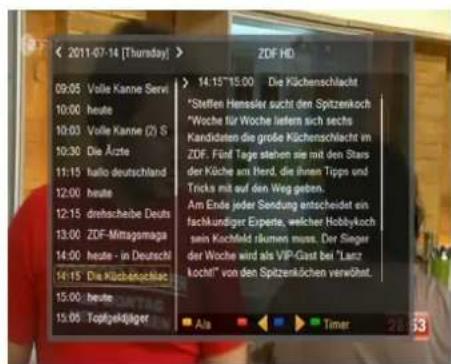

Appuyez sur le bouton 'EPG' de votre télécommande pour accéder au guide des programmes. Vous pourrez y consulter les informations sur les émissions en cours et à venir.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que le récepteur est bien branché à une source d'alimentation et que la prise fonctionne. Essayez de débrancher et de rebrancher l'appareil. Si le problème persiste, contactez le service client.

MODE D'EMPLOI Ariva 203 Ferguson

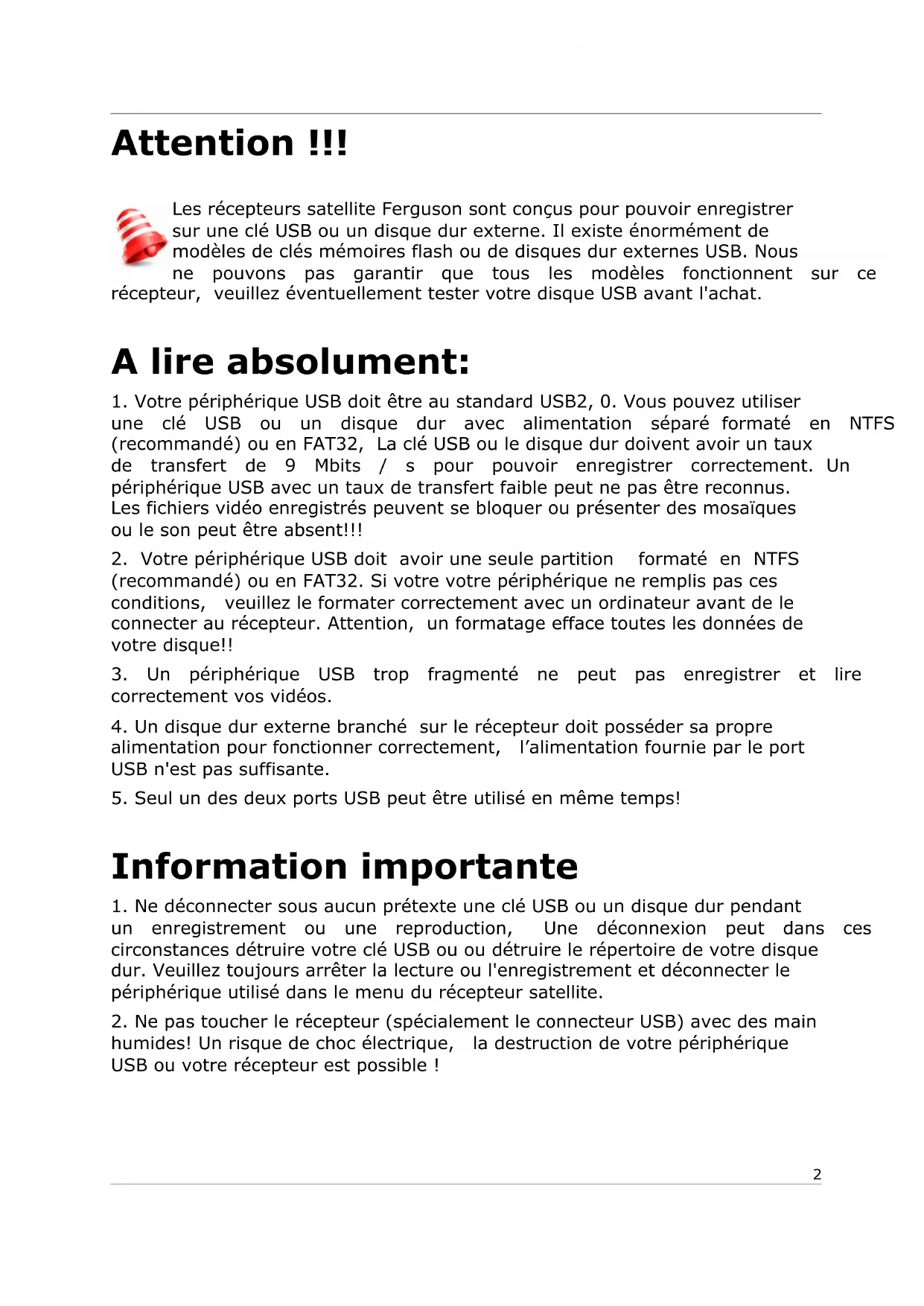

Les récepteurs satellite Ferguson sont conçus pour pouvoir enregistrer sur une clé USB ou un disque dur externe. Il existe enormément de modèles de clés mémoires flash ou de disques dur externes USB. Nous

ne pouvons pas garantir que tous les modèles fonctionnent sur ce récepteur, veuillez eventuellement tester votre disque USB avant l'achat.

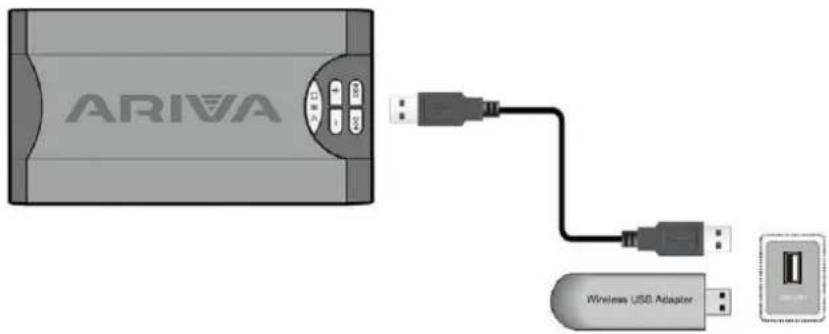

1. Notre périphérique USB doit être au standard USB2,0. Vous pouvez utiliser une clé USB ou un disque dur avec alimentation séparé formaté en NTFS (récommandé) ou en FAT32. La clé USB ou le disque dur doivent avoir un taux de transfert de 9 Mbits/s pour pouvoir enregistrer correctement. Un périphérique USB avec un taux de transfert faible peut ne pas être reconnu. Les fichiers vidéo enregistrés peuvent se bloquer ou présenter des mosaïques ou le son peut être absent!!!
2. Voiture périphérique USB doit avoir une seule partition formatée en NTFS (recommandé) ou en FAT32. Si vous ce périphérique ne remplis pas ces conditions, veuillez le formater correctement avec un ordinateur avant de le connecter au récepteur. Attention, un formatage efface toutes les données de votre disque!!
3. Un périphérique USB trop fragmenté ne peut pas enregistrer et lire correctement vos vidéos.
4. Un disque dur externe branché sur le récepteur doit posséder sa propre alimentation pour fonctionner correctement, l'alimentation fournie par le port USB n'est pas suffisante.
5. Seul un des deux ports USB peut être utilisé en même temps!

Information importante

1. Ne déconnecter sous aucun prétexte une clé USB ou un disque dur pendant un enregistrement ou une reproduction. Une déconnexion peut dans ces circonstances détruire votre clé USB ou détruire le répertoire de votre disque dur. Veuillez toujours arrêter la lecture ou l'enregistrement et déconnecter le périphérique utilisé dans le menu du récepteur satellite.
2. Ne pas toucher le récepteur (spécialement le connecteur USB) avec des mains humides! Un risque d'électrocution, la destruction de votre périphérique USB ou votre récepteur est possible!

Mesures de sécurité

Veuillez lire le mode d'emploi et suivre impérativement les recommandations indiquées ci-dessous. Régler correctement votre antenne satellite avant de procéder au réglage du démodulateur!

Pour éviter tout risque électrique, ne démonter en aucun cas le démodulator. La destruction de l'étiquette de protection annule la garantie.

Débranche le démodulator du réseau électrique pendant un orage ou si vous ne l'utilisez pas pendant une période prolongée. La garantie ne couvre pas les dégats suite à un coup de foudre ou surtension électrique.

N'exposez pas le démodulator au soleil. Placez-le loin d'une source de chaleur et de l'humidité. Ne le couvrez pas pour assurer une bonne circulation d'air.

Placez le démodulateur horizontalement sur une surface stable.

Si vous déplacez d'un emplacement froid vers une pièce chauffée (ou vice versa), attendre au minimum 1 heures avant de le connecter au réseau électrique. (Risque de condensation).

Le démodulateur doit être placé à distance d'un objet contenant de l'eau pour éviter des dégâts. Ne touchez pas l'extrémité de la prise de courant avec des mains humides.

Ne posez pas d'objets sur les fentes d'aération du démodulateur. Cela peut causer une surchauffe et éventuellement détruire l'appareil.

Avant de nettoyer le démodulateur, débranchez le récepteur de la prise de courant. Ne nettoyez pas le récepteur avec un produit à base d'alcool ou d'ammoniac. Si nécessaire, nettoyez le démodulateur avec un chiffon doux propre légèrement humidifié avec de l'eau et un peu de savon.

• Connecter le démodulateur uniquement à une prise de courant 230V 50Hz
• Vérifier la conformité électrique de votre installation. Des câbles endommagés peuvent provoquer un incendie.
• Déconnecter le récepteur de la prise de courant secteur avant de connecter ou de déconnecter tout câble au démodulateur.

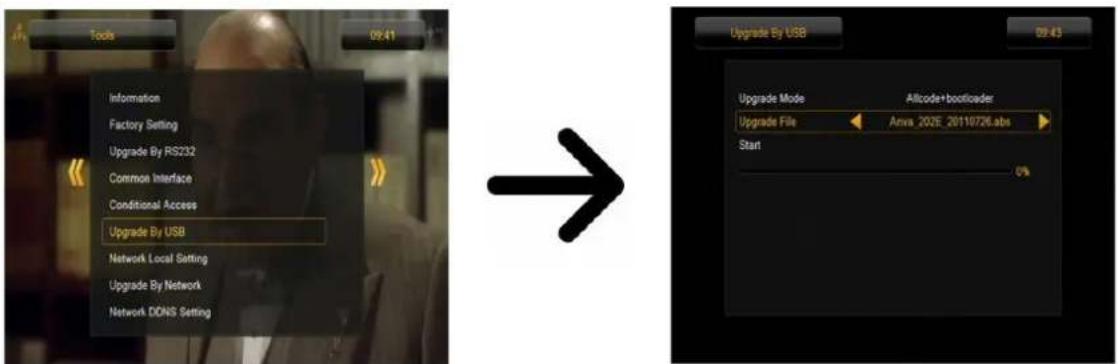

Téléchargement des mises à jour

Ferguson fournit aux utilisateurs des mises à jour logicielles pour assurer que les récepteurs fonctionnent avec les dernières données techniques. Ferguson se réserve le droit de modifier le logiciel utilisé dans le démodulateur et ce sans fournir de raisons et sans prévenir. La dernière version du logiciel est disponible sur le site Web http://www.ferguson-digital.eu

Mode d'emploi

Ce mode d'emploi a été écrit conformément avec la version de l'appareil disponible. Une nouvelle version de logiciel peut modifier ou ajouter des fonctions au récepteur et de ce fait, le mode d'emploi imprimé peut ne plus être conforme.

Ferguson Sp. z o. o. se réserve le droit de faire des ajouts, modifications et corrections du logiciel de ce récepteur.

Par conséquent, veuillez visiter notre site Web régulièrement pour télécharger la dernière mise à jour du récepteur et éventuellement du mode d'emploi.

Symboles et abréviations utilisés

Le logo Digital Video Broadcasting Ce logo indique que ce récepteur est conforme aux normes DVB.

Attention, ne pas ouvrir. Ce symbole indique que vous ne devez sous aucun prétexte ouvrir cet appareil. Le récepteur ne peut être ouvert uniquement par du personnel qualifié dans un de nos centres techniques agréés.

La présence du symbole de poubelle sur roues barrée sur un produit indique que ce dernier est conforme à la directive européenne 2002/96/EC. Veuillez vous renseigner sur votre système local de gestion des déchets d'équipements électriques et électroniques.

Respectez la réglementation locale et ne jetez pas vos anciens appareils avec les ordures ménagères. La mise au rebut correcte de votre ancien appareil permet de préserver l'environnement et la santé.

Cet appareil contient des piles relevant de la directive européenne 2006/66/EC, qui ne peuvent être jetées avec les ordures ménagères. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des piles. La mise au rebut correcte permet de préserver l'environnement et la santé.

Votre produit a été conçu et fabriqué avec des matériaux et des composants de haute qualité pouvant être recyclés et réutilisés.

Logo CE. Ce logo indique que le récepteur est conforme aux directives de la commission Européenne: 2006/95/EC et 2004/108/EC (Compatibilité électrique et électromagnétique)

R&TTE Par la présente, Ferguson Sp. z o. o. déclare que le produit est conforme aux exigences principales et autres dispositions pertinentes de la Directive 1999/5/CE. La déclaration de conformité est disponible sur le site: www.deklaracie.ferguson.pl

Ce produit a été conçu, testé et fabriqué conformément à la Directive européenne R&TTE 1999/5/CE.

Symbole de double isolation. Ce symbole indique que le récepteur peut être utilisé dans les conditions normales prévues dans la rubrique informations de sécurité.

Symbole de surface brûlante PRECAUTION: SURFACE CHAUBE. NE PAS TOUCHHER. La surface supérieure du dissipateur de chaleur peut doivent chaude si vous utilise ce produit en continu. Ne touche pas les zones chaudes, tout particulièrement vers l'inscription "Symbole de surface brûlante" et le panneau supérieur.

Sur un produit, ce logo signifie qu'une contribution financière a été versée au système de récupération et de recyclage national correspondant.

1. Caractéristiques principales

Réception des chaînes en haute définition Transformation du signal PAL en résolution 720p ou 1080p Mémoires d'enregistrement programmables - Des Favoris séparées pour les chaînes TV et Radio Recherche rapide des chaînes Sous-titrage Télextexte Support DiSEqC 1.0, 1.1 et DiSEqC 1.2, USALS MPEG-2, MPEG-4, MPEG-4AVC/H.264 standards Compatible DVB-S/S2, DVB-T/T2, DVB-C (selon le modèle) Lecteur de carte à puce pour les chaînes codées Interface commune (selon le modèle)

2. Contenu de l'emballage

Déballez le récepteur et vérifiez que tous les articles suivants sont inclus dans le carton d'emballage:

1x Récepteur numérique 1x Télécommande 1x Mode d'emploi

3. Importantes instructions concernant l'utilisation du récepteur

L'utilisation de ce récepteur est facilitée par ses menus écrans.

Ces menus vous aideront à piloter toutes les fonctions de votre récepteur.

Toutes ces fonctions peuvent être effectuées en utilisant les boutons de la télécommande, et certaines fonctions peuvent également être effectuées en utilisant les boutons du panneau avant.

Une mise à jour du logiciel peut changer les fonctions du récepteur.

Si vous éprouvez des difficultés avec l'utilisation de votre récepteur, consultez la section appropriée de ce manuel ou contactez votre revendeur.

Une mise à jour du logiciel peut changer les fonctions du récepteur. Les photos et les explications des fonctions expliquées dans ce mode d'emploi peuvent être différentes.

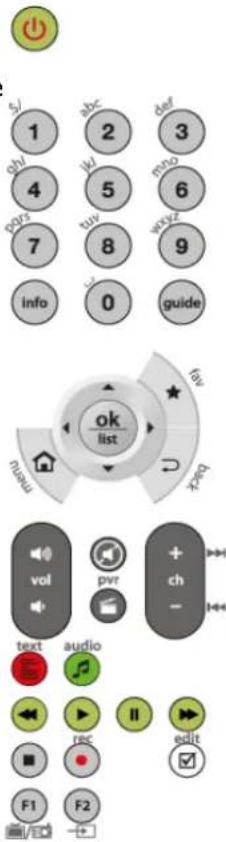

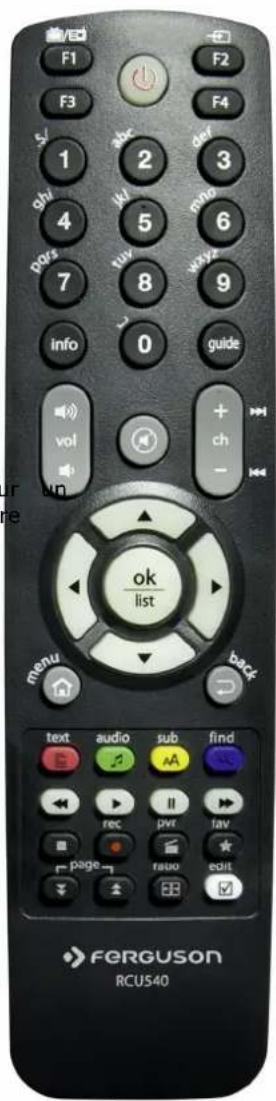

4. Télécommande

En raison d'une standardisation des télécommandes chez Ferguson, la télécommande universelle RCU540 ou RCU650 est fournie. C'est pour cette raison que certaines touches ne sont pas opérationnelles sur ce récepteur.

ARIVA	52E	102mini 103mini	102E 103	202E 203	150Combo 152Combo 153Combo	250Combo 252Combo 253Combo
RCU 540 540 540 540	540 650

	Met le récepteur en marche ou en mode veille.
	Coupure son.
back	Retours au menu précédent ou sortie des menus. Retours au canal précédent.
guide	Affichage Guide (Guide des programmes)
menu	Affichage des menus sur l'écran.
F1	Commutation entre les modes TV et Radio
F2	Commutation entre les différents satellites actifs.
F3	Utiliser cette fonction pour commuter entre la résolution 576i et HD. Cette fonction est à utiliser si vous n'avez pas d'image téléviser qui ne supporte pas la résolution réalisée sur vo démodulator.
F4	Retours au canal précédent.
pvr	Entrer dans le menu USB.

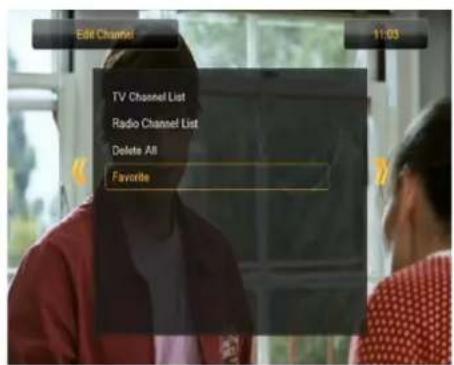

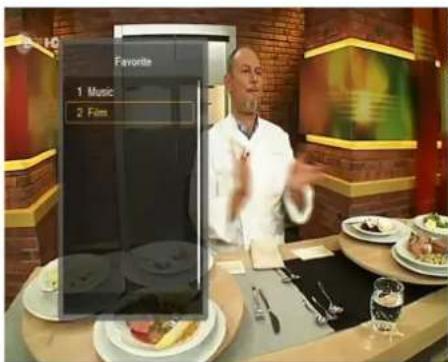

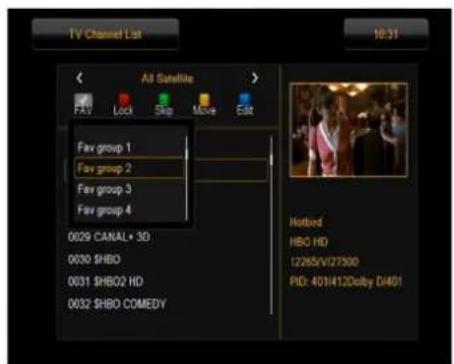

fav	Afficher les listes favorites.
vol	Réglage du volume.
+ ch -	Sélection de la chaîne suivante ou précédent.
info	Affichage des informations sur le programme.

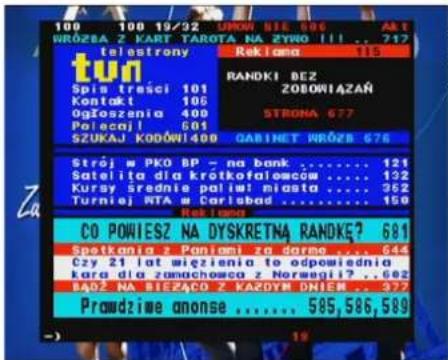

text	Sélection du TELEPHONE sur l'écran si disponible.

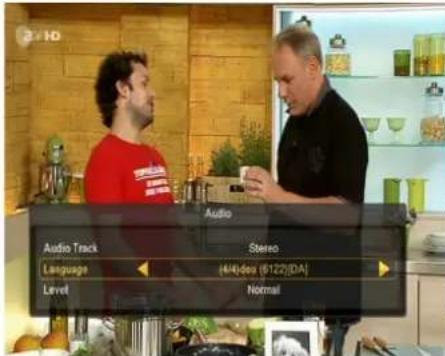

audio	Sélection d'une piste audio sur la chaîne actuelle.

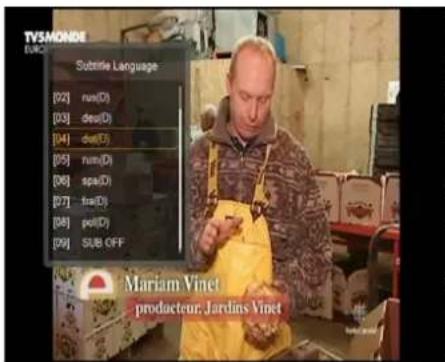

sub	Sélection des sous-titres si disponible.

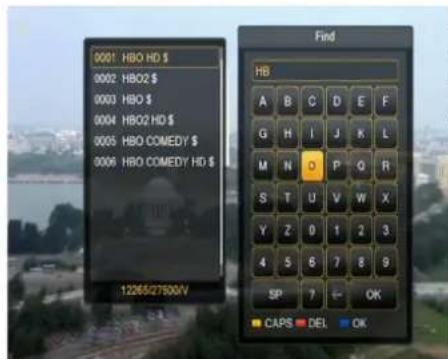

find	Fonction de recherche rapide d'une chaîne.
edit	Non utilisé.
ratio	Sélection du format d'image,
	Boutons à utiliser pour les enregistements, lectures et la fonction time shift.

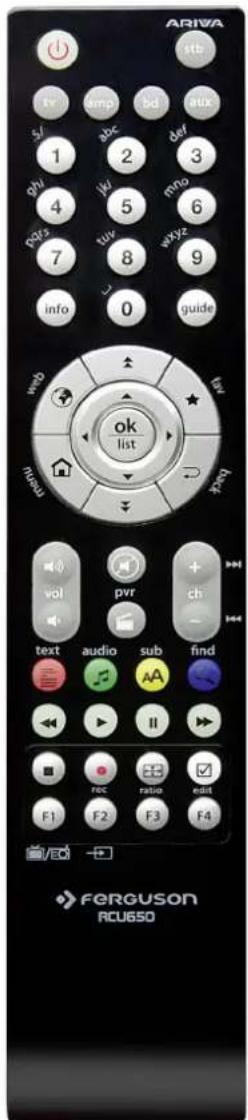

RCU650

RCU650 est une télécommande universelle programmable 5 in 1 utilisable pour le téléviseur, récepteur AV, tuner, lecteur et enregistreur DVD. Cette télécommande universelle peut exécuter les fonctions de base des autres appareils.

	Bouton Power Pourmettrele récepteur en marche ou en veille. La LED bléue clignote si on presse le bouton.
ARIVASTb	Le bouton stbest prédéfinipour les démodulateursFerguson Ariva.II n'est pas possible de changera la fonction des touches dans ce mode.
tvampbdaux	Touches de sélection d'autres apparéils. Utilisées aussi pour la configuration et le mode apprenticeage.
1,2,3,4,5,6,7,8,9,0	Sélection d'une chaîne dans une liste.Saisir une valeur numérique.Saisir un code de modèle de télécommande.
find	Apprentissage d'un code d'une télécommande originale.
WEB Accès direct aux services internet prévus dans le récepteur.

Pour utiliser votre télécommande, vous devez effectuer l'une des étapes suivantes:

Configuration avec la recherche auto de code

1. Allumer l'appareil que vous désirez commander.
2. Dirigez la télécommande vers votre appare s la LED clignote. Cela signifie que la télécommande RCU650 est dans le mode de recherche auto et vous pouvez relâcher la pression sur la touche.
3. « Volume+ » est automatiquement envoyé à l'appareil à contrôle (Scanne le code). Dès que le volume de l'appareil (par exemple: TV) change, presser immidiatement le bouton correspondant pour arrêt

Si le dispositif que vous cherchez est un lecteur DVD, Tuner, TAPE, ou AUX « POWER » est transmis au lieu de « Volume + ». Dès que l'appareil (par exemple: DVD) s'est int, presser immédiatement le bouton correspondant pour arrêter la recherche auto.

1. Vérifier la fonction des autres touches de la télécommande. Si aucune des touches ne fonctionne, vous n'avez pas arrêté la recherche à temps ou si la majorité des boutons ne fonctionne pas correctement, veuillez reprendre la recherche (étapes 2 à 4) pour partager un code approprié.

• En entrant dans le mode de recherche auto, la recherche continue à partir du code actuel.
• Parfois, la télécommande ne fonctionne pas correctement parce que la recherche auto n'a pas été arrêtée à temps. Dans ce cas, entrez de nouveau dans la recherche manuelle et appuyez sur le bouton « Volume - » approximativement toutes les 1.5 secondes pour rechercher en arrière dans la base de données de code.
• Si vous n'êtes pas satisfaits des fonctions de certaines touches, ou si des fonctions vous manquent, vous pouvez utiliser le mode apprentissage pour certaines touches.

Recherche avec le code de la marque de votre appareil

1. Allumer l'appareil que vous pouvez contrôler.
2. Trouver le numéro de code de votre matériel dans la liste de code (par exemple : Philips 0057) dans le groupe TV.
3. Presser et maintenir le bouton de dispositif (par exemple: AUX) pendant trois secondes. Lâchez le bouton dès que la LED correspondante reste allumée, vous êtes maintenant dans le mode de configuration.
4. Entrer le code à 4 chiffres (par exemple : Philips 0057) dans le groupe TV. dans les 10 secondes. Si le code n'est pas saisi dans 10 secondes, le mode configuration est terminé.
5. La LED s'éteint si la télécommande accepte le code. Si la LED clignote trois fois, cela signifie que le code entré est faux et la télécommande retourne dans le mode de configuration, entrer dans ce cas un code correct.
6. Vérifier la fonction des autres touches de la télécommande. Si les touches ne fonctionnent pas correctement, entrez un autre code du même fabricant à partir de la liste de codes. Répétez le pas 3 à 6 jusqu'à ce que les fonctions basiques fonctionnent correctement.
7. Sortez du mode de configuration en pressant la touche de fonction correspondant à votre appareil.

• Si vous n'êtes pas satisfaits des fonctions de certaines touches, ou si des fonctions vous manquent, vous pouvez utiliser le mode apprentice pour certaines touches.
• Vous sortez automatiquement du mode de configuration si vous ne pressez aucune touches pendant plus de 10 secondes.

Configuration avec la recherche manuelle de code

1. Allumer l'appareil que vous désirez commander.
2. Dirigez la télécommande vers votre appareil. Pressez et maintenez le bouton de la télécommande (par exemple: TV) pendant 3 secondes. La LED s'allume, relâchez la touche et votre télécommande RCU650 est dans le mode de recherche manuelle.
3. Presser la touche « Vol+ » pendant environ 1.5 secondes.
4. Aussitôt que le volume de l'appareil change ou que l'appareil s'éteint, vérifier la fonction des autres touches de la télécommande. Si les touches ne fonctionnent pas correctement, répéter le pas 3 à 4 jusqu'à ce que les fonctions basiques fonctionnent correctement.
5. Si les fonctions basiques fonctionnent correctement, sortez du mode de configuration en pressant la touche de fonction correspondant à votre appareil.

• Si vous n'êtes pas satisfaits des fonctions de certaines touches, ou si des fonctions vous manquent, vous pouvez utiliser le mode apprenti pour modifier certaines touches.
• Parfois, la télécommande ne fonctionne pas correctement parce que la recherche manuelle n'a pas été arrêtée à temps. Dans ce cas, entrer de nouveau dans la recherche manuelle et presser le bouton « Vol - » approximativement toutes les 1.5 secondes pour rechercher en arrière dans la base de données de code.
• Vous sortez automatiquement du mode de configuration si vous ne pressez aucune touches pendant plus de 30 secondes.
• Dans le mode de recherche manuel, vous recherchez en avant du code actuel.

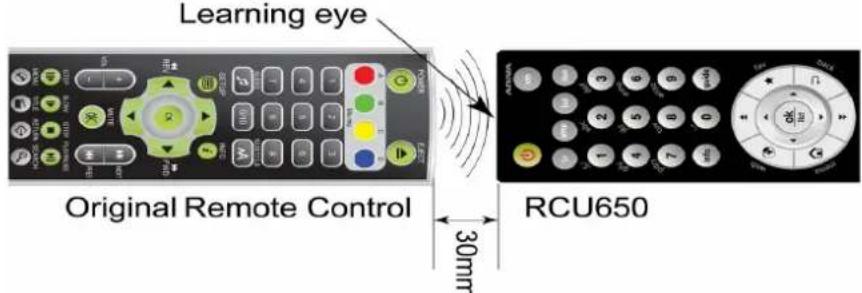

Fonction d'apprentissage

La fonction apprentissage est utilisée pour étendre les codes préprogrammés. La liste des codes standards vous fournit les fonctions les plus importantes, mais il est possible d'ajouter des fonctions supplémentaires. La télécommande d'origine fonctionnelle est requise pour copier la programmation.

Utilisez des batteries neuves pour la télécommande RCU640 et la télécommande d'origine pendant la copie.

1. Presser et maintenir la touche de fonction de l'appareil ou vous pouv ès que la LED s'allume, votre télécommande est maintenant en mode apprentissage.
2. Diriger l'émetteur IR de la télécommande originale vers le récepteur IR de votre RCU650 éloigné d'environ 30 mm.

1. Presser la touche de votre télécommande RCU650 que vous pouvez apprendre (par exemple: Info), la LED clignote.
2. Presser la touche de votre télécommande d'origine que vous pouvez copier (dans l'exemple: Info), Si la LED de la télécommande RCU650 clignote trois fois et s'éteint, la nouvelle fonction de la touche est acceptée et vous pouvez continuer à copier d'autres touches de la télécommande d'origine.
3. Répéter l'étape 3 à 4 pour copier un autre code de la télécommande d'origine.
4. Quand vous avez fini de copier toutes les fonctions désirées, presser la touche « Find » pour enregistrer vos opérations et sortir du mode apprenti.

• Vous pouvez utiliser un nombre limité de touches de la télécommande RCU650, les touches utilisables sont affichées sur l'image ci-dessus à droite.
• Quand la télécommande RCU650 n'accepte plus de nouvelles fonctions, la mémoire est pleine. (La limite d'apprentissage de la télécommande RCU650 est d'environ 60 touches.) Le mode apprentissage est automatiquement terminé si aucune entrée est saisie pendant une période de 14 secondes.
• Pressez simultanément le bouton de « TV » et le bouton « 6 » pour supprimer tous les codes que vous avez appris pour tous les appareils.

Affichage du code de l'appareil

1. Presser et maintenir la touche de fonction de l'appareil, pressez simultanément le bouton 1 pour afficher les milliers du code à 4 chiffres, comptez le nombre de fois que la LED clignote, si la LED ne clignote pas, c'est le chiffre zéro.
2. Presser et maintenir la touche de fonction de l'appareil, pressez simultanément le bouton 2 pour afficher les centaines du code à 4 chiffres.
3. Presser et maintenir la touche de fonction de l'appareil, pressez simultanément le bouton 3 pour afficher les dizaines du code à 4 chiffres.
4. Presser et maintenir la touche de fonction de l'appareil, pressez simultanément le bouton 4 pour afficher les unités du code à 4 chiffres.

Pour exemple pour le code 0169 TV:

1. Presser TV et 1, la LED ne clignote pas = 0
2. Presser TV et 2, la LED clignote 1 fois = 1
3. Presser TV et 1, la LED clignote 6 fois = 6
4. Presser TV et 1, la LED clignote 9 fois = 9

Mode usine / effacer tous les codes

• Pressez simultanément le bouton de « TV » et le bouton « 0 » pour supprimer tous les codes entrés et remettre la télécommande en mode usine. (La LED clignote trois fois)

4.1 Installation des piles

Enlevez le capot du compartiment de piles à l'arrière de la télécommande. Faites-le glisser vers le bas et mettez-le de côté. Insérez deux piles AAA (LR03) dans le compartiment en respectant la polarité indiquée. Ne mélangez pas de vieilles et nouvelles piles ou des piles de types différents. Remplacez le capot du compartiment de piles. Faites-le glisser vers le haut jusqu'à ce qu'il tienne en place.

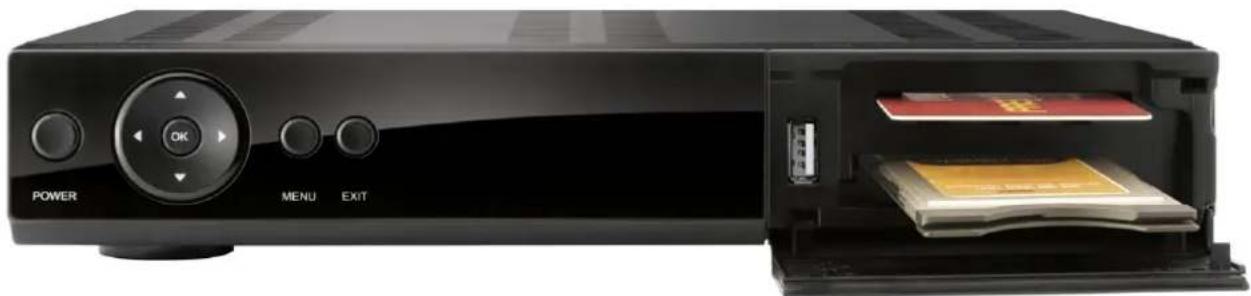

5. Façade avant (modèle ne s'applique pas 102mini/103mini)

*photo d'illustration

CA: Lecteur de carte pour chaînes à péage.

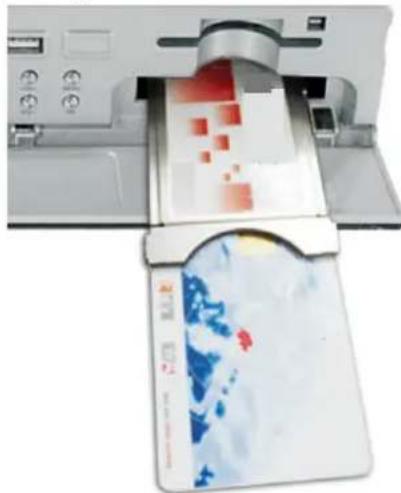

5.1. Module CAM et la carte de l'abonné

Insertion du module et la carte de l'abonné

Le module d'accès conditionnel ressemble à une carte PC (connue comme le PCMCIA) pour les ordinateurs portables. Il existe différents types de modules CI, adaptés à différents systèmes de codage.

1. Tout d'abord, éteindre le récepteur.
2. Insérez la carte de l'abonné dans le module d'accès conditionnel.
3. Ouvrez l'onglet sur le panneau avant et insérez le module CI CAM, le forçant à domicile dans la prise sur le côté droit du panneau avant. Si vous souhaitez retirer le module CAM, appuyez sur le bouton noir à côté de la prise CAM.
4. Après avoir correctement l'insertion du module, allumez le récepteur. À partir de maintenant, vous serez en mesure de regarder les chaînes de télévision codées disponibles via ce module et la carte.

Remarque: Vérifiez si la carte de l'abonné a été correctement insérée dans le module. L'insertion incorrecte de la carte peut causer des dommages au module d'accès conditionnel.

Attention: Ne pas tenter de retirer ou insérer le module et / ou de la carte lorsque le récepteur est activé!

6. Façade arrêté

En fonction de votre récepteur, possède entrées et sorties comme indiqué ci-dessous:

ARIVA	52E	102mini / 103mini	102E / 103	202E / 203	150Combo / 152Combo / 153Combo	250Combo / 252Combo / 253Combo
LNB IN	✓	✓/✓	✓/✓	✓/✓	✓/✓/✓	✓/✓/✓
LNB-OUT	-	-	✓/✓	✓/-	✓/✓/✓	✓/✓/✓
ANT IN	-	-	-/-	-/-	✓/✓/✓	✓/✓/✓

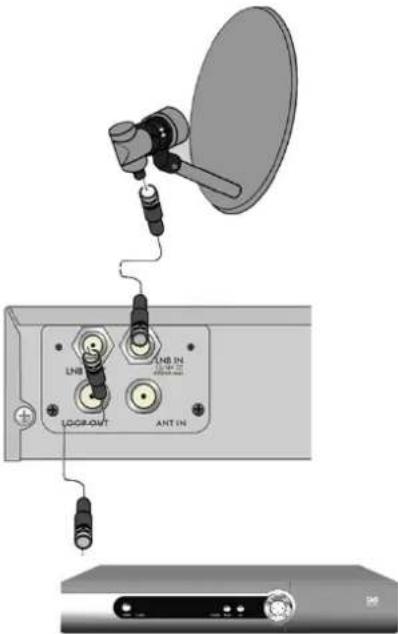

LOOP-OUT	-	-	-/-	-/-	✓/✓/✓	✓/✓/✓
HDMI	✓	✓/✓	✓/✓	✓/✓	✓/✓/✓	✓/✓/✓

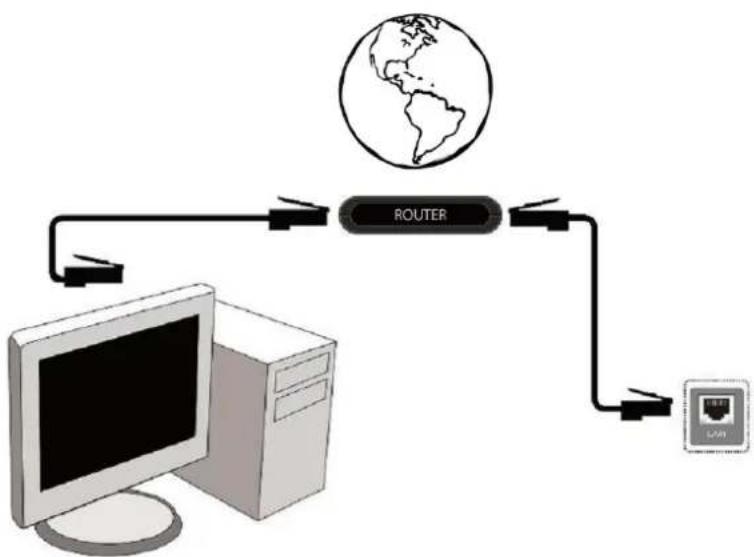

LAN	-	✓/✓	✓/✓	✓/✓	✓/✓/✓	✓/✓/✓
USB	1	1/2	1/2	2/2	2/2/2	2/2/2
SCART	✓	-	✓/✓	✓/✓	✓/✓/✓	✓/✓/✓
2 x RCA analog audio	-	-/+	✓/-	✓/-	✓/✓/✓	✓/✓/✓
1 x RCA video (cvbs)	-	-/+	-/-	✓/-	-/-/✓	-/-/✓
1 x SPDIF	✓	-	✓/✓	✓/-	-/-/-	-/-/-
1 x OPTICAL	-	-/+	-/-	-/+	✓/✓/✓	✓/✓/✓
RS232	✓	✓/✓	✓/✓	✓/✓	✓/✓/✓	✓/✓/✓
ON/OFF power button	-	-	✓/-	✓/-	✓/✓/✓	✓/✓/✓

7. Connexion de l'antenne satellite

Il est conseillé de laisser installer votre antenne satellite par un installateur qualifié. Un mesureur de champs numérique est à utiliser pour un réglage optimum.

Une antenne correctement réglée est la base d'une bonne réception. Une antenne mal positionnée pose des problèmes de qualité de réception et des gels ou coupures d'images.

8. Connexion d'une antenne satellite motorisée diseqc en mode USALS

Ferguson garantit le fonctionnement correct dans ce mode en utilisant un moteur USALS de la société Stab. Connecter l'entrée LNB IN de votre récepteur vers la sortie du moteur USALS. Connecter la sortie de votre convertisseur (LNB) dans l'entrée du moteur USALS.

Le système USALS permet, après avoir indiqué dans le menu correspondant du récepteur votre position géographique exacte et le satellite que vous voulez régler, un calcul automatique de la position des satellites est réalisé et le moteur se déplace vers une position prérégée. Il suffit maintenant de régler mécaniquement votre ANTENNE sur ce satellite pour avoir un signal. Une correction manuelle reste possible.

La fonction d'USALS simplifie considérablement la configuration de l'antenne. Le récepteur Ferguson demande que vous entriez les coordonnées géographiques de l'antenne pour automatiquement calculer l'angle de rotation du moteur pour des satellites individuels. Le récepteur active le positionneur automatiquement et tourne l'antenne sur le satellite choisi. Quand un signal est détecté, vous devez ajuster l'élevation de l'antenne avec les réglages d'azimuth pour optimiser la qualité du signal. Si initialement l'antenne n'a pas été réglée précisément vers le sud, vous pouvez maintenant corriger l'orientation. Dés

Que vous avez terminé le réglage du premier satellite, tous les autres satellites seront trouvés automatiquement, à condition que vous ayez bien entré les valeurs de position des satellites.

Sans la fonction d'USALS, la programmation du système est beaucoup plus difficile. À cette fin, vous devez utiliser la fonction DiSEqC 1.2, qui règle l'antenne sur le satellite choisi de façon presque identique. Cependant, il ne prend pas en considération les coordonnées géographiques locales, le positionnement est effectué sur la base du méridien principal et de l'équateur. Donc il est nécessaire de corriger séparément la position de chaque satellite. En raison de ces difficultés, les fabricants de moteurs DiSEqC 1.2 fournissent souvent un logiciel utilisable sur leurs sites Web, en l'utilisant vous pouvez calculer l'emplacement des différents satellites.

Cette section explique l'installation du récepteur. Avant de brancher l'antenne satellite, réferez-vous au manuel fourni avec votre antenne parabolique et son LNB pour connaître leurs caractéristiques. Consultez les modes d'emploi des appareils que vous connectez au récepteur.

Remarque : la disponibilité et le type de connexion dépendent de votre récepteur modèle ! Pas toutes les connexions sur votre récepteur !

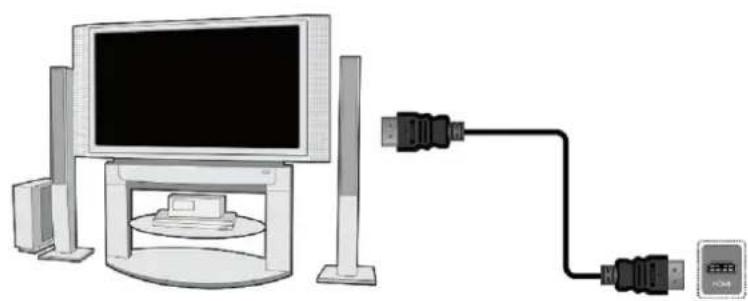

9.1 Connexion du téléviseur avec un cordon HDMI. (Recommendé)

Connecter l'antenne satellite dans l'entrée LNB IN du récepteur. Connecter l'antenne terrestre TNT dans l'entrée ANT IN du récepteur. Brancher un cordon HDMI entre le démodulateur et le téléviseur. (Non fourni)

La connexion avec un cordon HDMI est recommandée pour bénéficier d'une image et d'un son de qualité en HD.

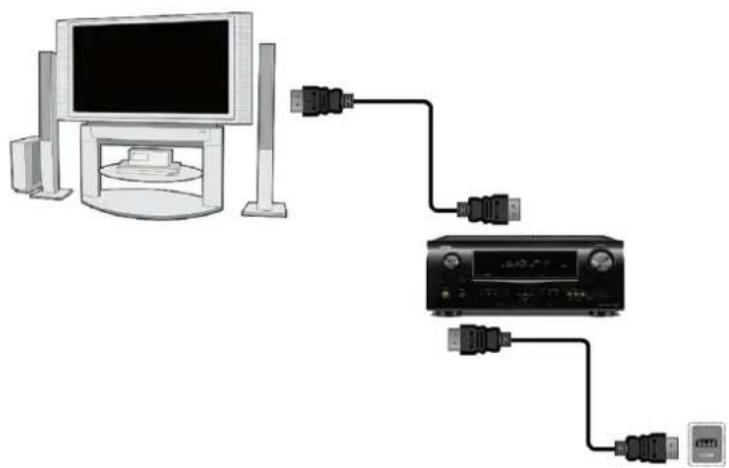

Connexion d'un amplificateur et d'un téléviseur avec entrées/sorties HDMI (Cordons non fournis). Brancher un cordon HDMI entre la sortie HDMI du démodulateur et l'entrée HDMI de l'amplificateur, brancher un deuxième cordon HDMI entre la sortie HDMI de l'amplificateur et l'entrée HDMI du téléviseur.

9.2 Connexion par câble péritel

ν Connecter l'antenne satellite dans l'entrée LNB IN du récepteur.

ν⁺ Connecter l'antenne terrestre TNT dans l'entrée ANT IN du récepteur.

Brancher un cordon péritel entre le démodulateur et le téléviseur. (Non fourni)

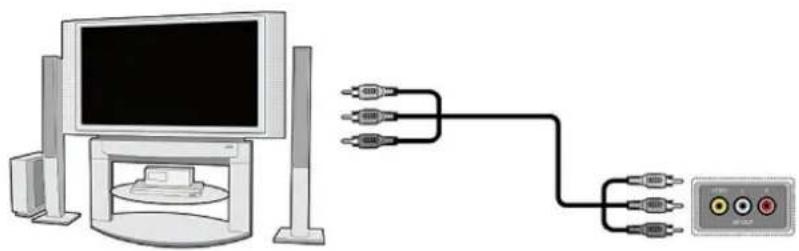

9.3 Connexion en vidéo composite

ν Connecter l'antenne satellite dans l'entrée LNB IN du récepteur.

ν Connecter l'antenne terrestre TNT dans l'entrée ANT IN du récepteur.

Brancher un cordon vidéo 1 x RCA entre le démodulateur et le téléviseur. (Non fourni)

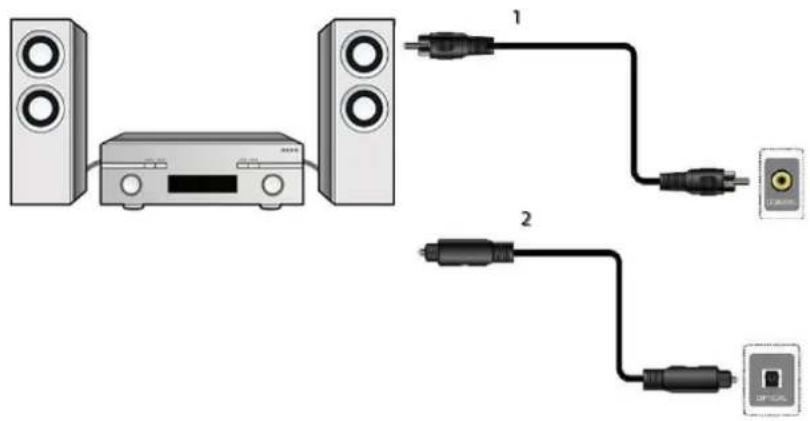

9.4 Connexion audio

• Audio numérique (y compris spatiale, si elle est transmise) peut être obtenu à partir de deux prises : Coaxiale (1) ou optique SPDIF (2).
• Vous pouvez utiliser un câble audio (câble de 2x RCA) pour transférer le son vers un amplificateur stéréo. Branchez une extrémité du câble audio (blanc et rouge) sur les sorties du récepteur numérique, et branchez l'autre extrémité dans l'entrée stéréo de votre système audio.

9.5 Connexion d'une clé mémoire ou disque dur USB

1. Un disque dur externe branché sur le récepteur doit posséder sa propre alimentation. Votre périphérique USB doit avoir une seule partition formatée en NTFS (recommandé) ou en FAT32.
2. Nous vous recommandons d'archiver régulièrement vos fichiers sur votre ordinateur. Un nombre important d'enregistrements peut ralentir les menus du récepteur. (Chargement de la liste de fichiers).

Wi-Fi est pris en charge uniquement lorsqu'il est branché dans le port USB et qu'un adaptateur USB Wi-Fi basé sur le chipset Ralink RT5370 est utilisé. Disponible comme accessoire séparé.

9.6 Connexion d'un autre récepteur

Vous pouvez brancher un récepteur satellite sur la sortie LNB OUT, mais dans ce cas les deux récepteurs ne peuvent pas fonctionner simultanément.

REMARQUE: LOOP OUT dans tous les récepteurs Combo est le seul signal en boucle. Ce n'est pas un modulateur, de sorte que le récepteur ne peut pas lâcher d'image (DVB-T et USB) de décodage sous la forme d'un signal analogique sur ce connecteur.

9.7 Connexion au réseau local

Pour connecter le récepteur à un réseau local avec un cordon RJ45. Nous recommandons de redémarrer le récepteur après chaque changement des paramètres du réseau local.

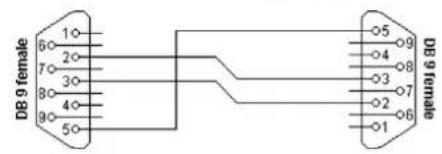

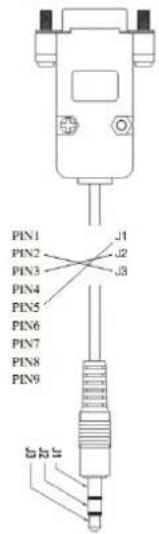

9.8 Connexion d'un ordinateur avec la prise RS232

Pour connecter un ordinateur par la liaison RS232, utiliser un cordon série inversé.

Ariva 52E Ariva 102mini Ariva 103mini Ariva 203

Première utilisation

1. Brancher le récepteur
2. Sélectionner la source AV utilisée sur votre téléviseur.
3. Notre récepteur est préprogrammé sur les chaînes satellites d'Astra en clair. Pour les autres satellites ou de la TNT, vous devez lancer une recherche de chaînes.

Attention: vérifier toutes les connexions (Antenne satellite, câble antenne TNT et cordons vidéo) avant de brancher le démodulateur à la prise secteur!

Informations concernant le menu utilisateur

L'interface utilisateur vous permet d'utiliser les nombreuses fonctions du récepteur. Certains boutons de la télécommande permettent l'accès direct aux fonctions. Des boutons spécifiques permettent l'accès direct à certaines fonctions, par exemple Guide, MENU ou sont colorés pour une capacité d'utilisation. D'autres boutons sont multi-fonctionnels et le mode opération dépend du contexte. Ci-dessous, une description brève de la façon d'utiliser certaines fonctions du menu utilisateur.

1. Les touches de curseur haut/bas pour se déplacer dans les menus vers le haut et le bas.
2. Les touches de curseur droit/gauche pour se déplacer dans les menus de gauche à droite.
3. La touche OK pour entrer dans un sous-menu ou sélectionner une fonction.
4. La touche BACK pour retourner au menu précédent ou sortir des menus/sous-menus.
5. Si vous utilisez un sous-menu, le bouton OK est utilisé pour confirmer votre sélection. (un fond d’écran vert vous informe que la fonction est active)

10. Menu principal

Presser le bouton MENU de la télécommande pour afficher les six fenêtres du menu principal:

1. Éditer les chaînes.
2. Installation
3. Paramètres système
4. Utilaires
5. Divertissement
6. Paramètres enregistrements

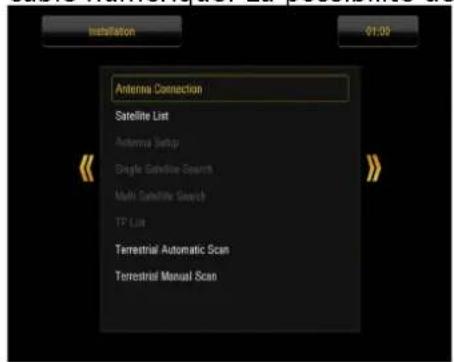

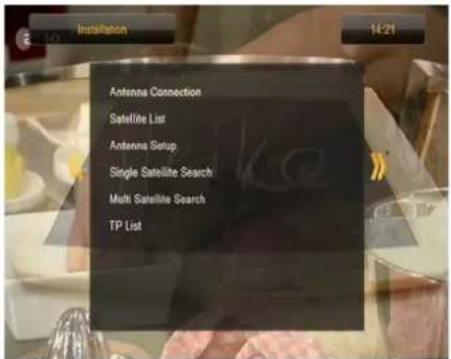

11. Installation

Dans le sous-menu d'installation, vous pouvez paramétrer votre antenne pour la recherche des chaînes.

Choisir le type d'antenne satellite avec les touches de scanner. (Vous avez le choix entre antenne fixe et antenne motorisée). Si vous avez un modèle Combo, il est également possible de modifier les paramètres de l'autre tête. Il peut fonctionner en mode terrestre (par défaut) ou le câble numérique. La possibilité de tels modèles a seulement 153Combo et 253Combo.

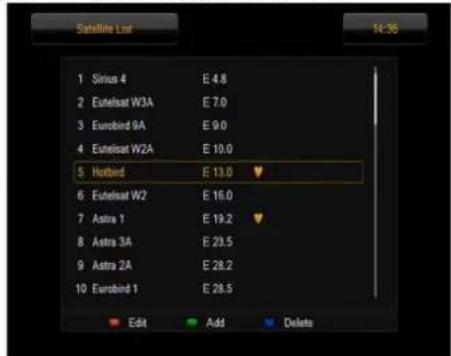

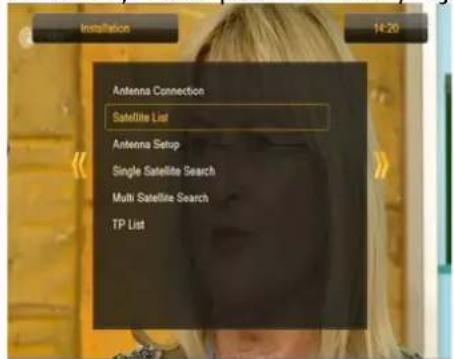

11.2 Liste des satellites

Sélectionner les satellites désirés avec les touches haut/bas, marquer le satellite à rechercher avec la touche OK dans la liste. Les satellites sélectionnés sont marqués par le symbole ♥. Dans ce menu, vous pouvez éditer, ajouter ou supprimer un satellite dans la liste.

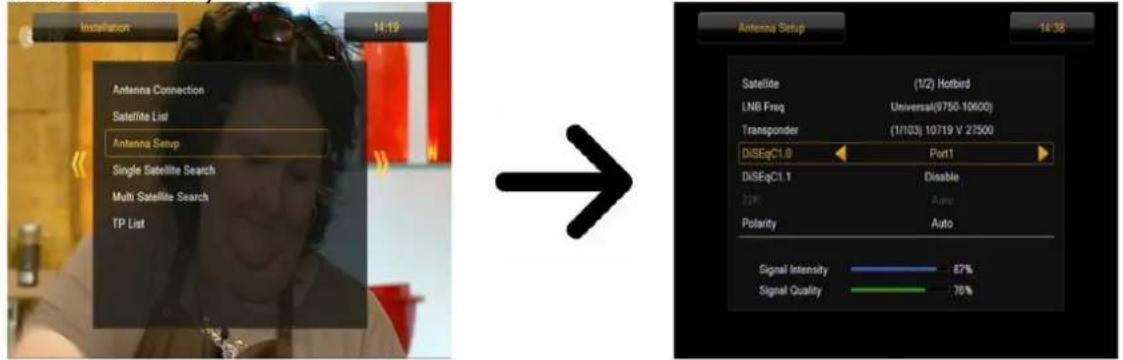

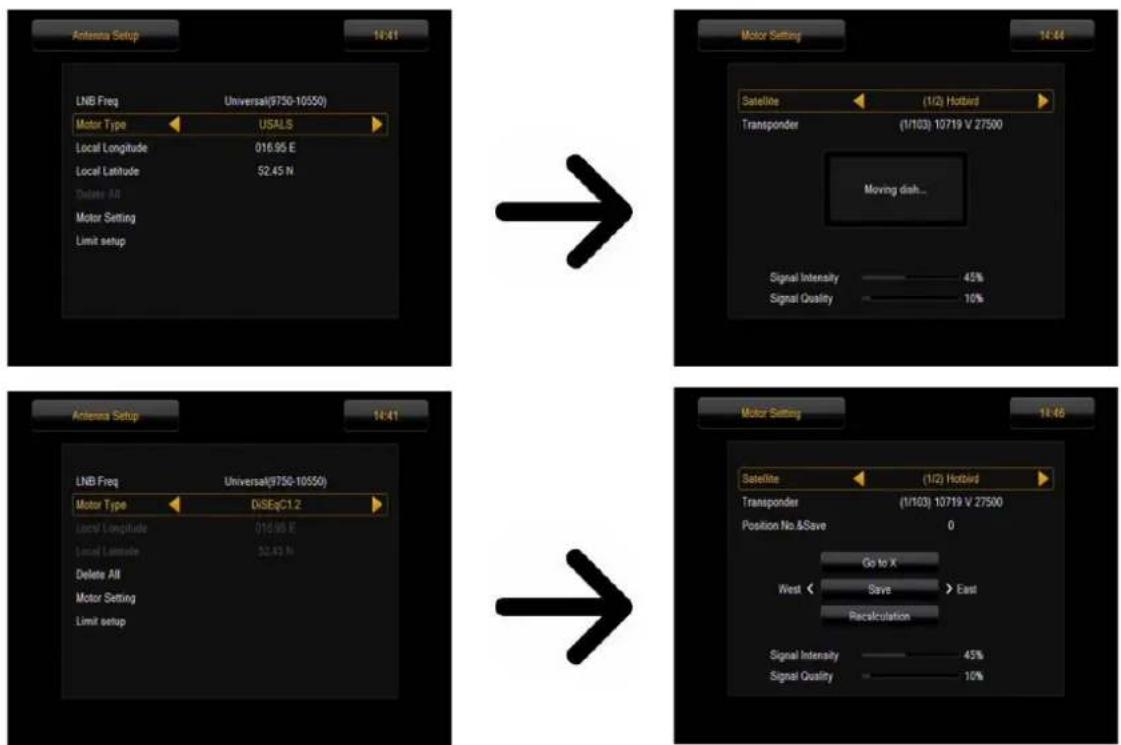

11.3 Paramètres antenne satellite

Dans ce menu vous regléz les paramètres de votre antenne satellite suivant votre installation. Sélectionnez le satellite en pressant les touches droite/gauche de la télécommande, les satellites utilisables sont ceux que vous avez marqués. Sélectionnez type de LNB utilisée (En général le réglage "Universal" convient). Après, si vous utilisez un commutateur pour plusieurs antennes satellites, vous devez régler le numéro de port à utiliser. Maintenant vous désélectionnez le type de commutateur utilisé DiSEqC 1.0 ou DiSEqC 1.1 (ne pas utiliser les deux fonctions simultanément).

Une antenne correctement réglée doit indiquer un niveau et une qualité de signal supérieur à 80% pour garantir une bonne réception des chaînes en HD sans interférences. Vous pouvez vérifier plusieurs transpondeurs en horizontal et vertical,

Confirmer les paramètres en pressant la touche BACK.

Si dans connexion antenne, vous avez sélectionné : Antenne motorisée, le sous-menu est différent. Dans ce cas, vous avez le choix entre deux types de moteurs de positionnement : USALS ou DiSEqC 1.2. Nous recommandons d'utiliser un moteur de positionnement USALS car dans ce cas, il suffit d'entrer la longitude et la latitude de l'installation.

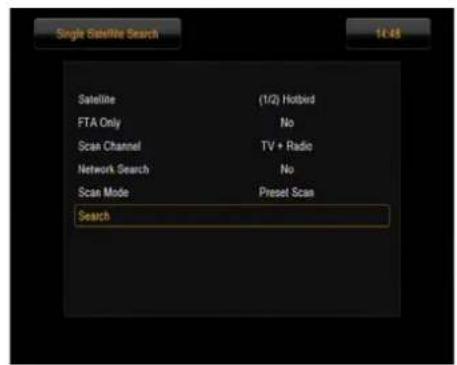

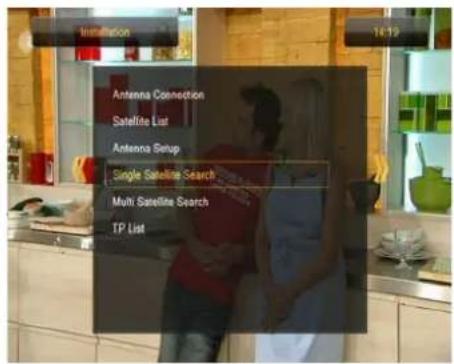

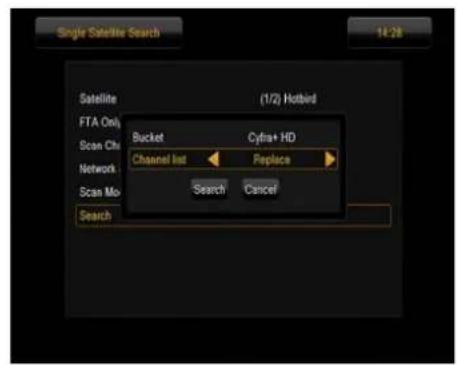

11.4 Recherche satellite simple

Dans ce menu vous recherchez les chaînes d'un satellite. Sélectionnez le satellite en pressant les touches droite/gauche de la télécommande. Les satellites utilisables sont ceux que vous avez marqués. Vous pouvez maintenant désirer de rechercher les chaînes en clair ou toutes les chaînes, vous avez aussi le choix de rechercher les chaînes de télévision, de radio ou les deux. Les modes de recherche suivants sont disponibles:

1. Auto scan (Automatique) - consiste à balayer toutes les fréquences disponibles sur le satellite et à rechercher toutes les chaînes disponibles.
2. Transponder (Par transpondeur) - consiste à balayer toutes les transpondeurs préselectionnés dans la liste du satellite et à rechercher toutes les chaînes disponibles.
3. FastScan (Recherche rapide par opérateur) - Le démodulateur recherche les chaînes de l'opérateur sélectionné, le résultat dépend de votre opérateur.

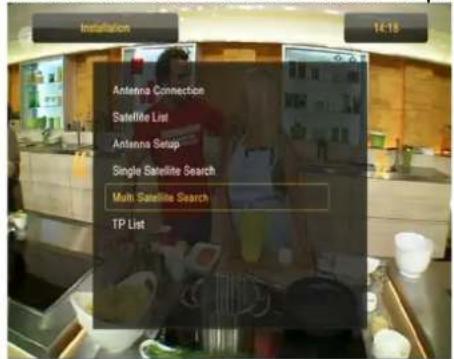

11.5 Recherche satellite multiple

Dans ce menu vous recherchez les chaînes de tous les satellites sélectionnés. Les satellites seront recherchés automatiquement l'un après l'autre dans l'ordre dans lequel ils ont été entrés dans la liste de satellites. Les options concernant les fonctions de recherche sont les mêmes que dans le menu : recherche satellite simple. Les noms des satellites qui sont en cours de recherche sont affichés dans la partie inférieure de la fenêtre.

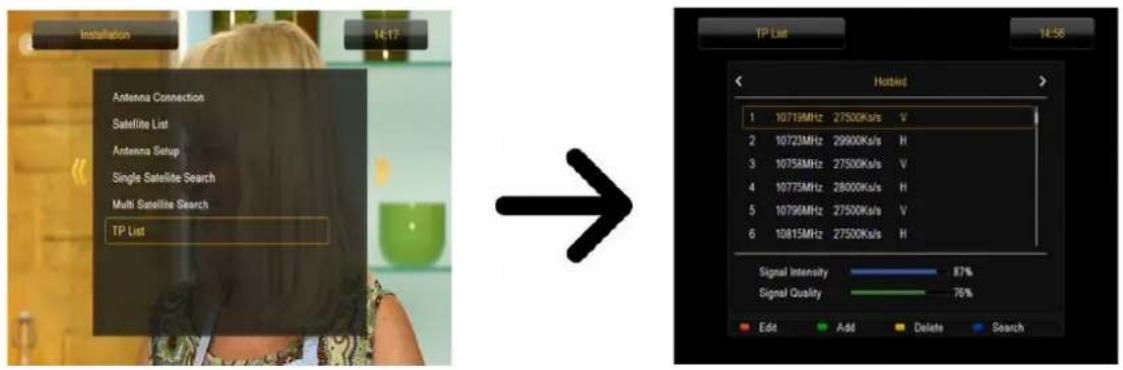

11.6 Listes transpondeurs

Les chaînes d'un satellite sont groupées par paquets. Ces paquets s'appellent des transpondeurs. La liste des transpondeurs est la liste des transpondeurs disponibles sur le satellite. Cette liste peut être éditée et modifiée dans ce sous-menu. Sélectionnez le satellite à modifier avec les touches de curseur droite/gauche et choisissez le transpondeur à éditer avec les touches de curseur haut/bas.

Comment je recherche une nouvelle chaîne?

Pour rechercher une nouvelle chaîne, il faut au minimum connaître sa fréquence. Vous pouvez consulter la liste des fréquences actuelles sur internet ou dans les revues concernant la réception satellite.

Allez dans la liste des transpondeurs et sélectionnez la fréquence désirée (Si la fréquence n'est pas disponible dans votre liste, utiliser la fonction "Ajouter" - Touche verte). Pressez la touche OK. Cliquez maintenant sur OK pour la fréquence ou le bouton bleu sur la télécommande pour rechercher avec cette fréquence. Utilisez les touches de curseur haut/bas pour changer les options de recherche et confirmez par OK. Une recherche sera lancée. Les nouvelles chaînes trouvées sur cette fréquence seront ajoutées à la fin de la liste de chaînes.

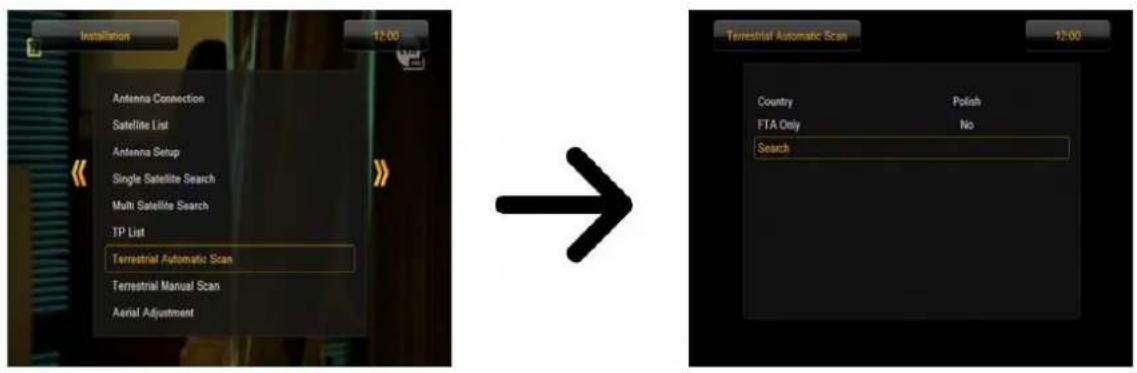

11.7 Recherche automatique des chaînes de la TNT (modèles combo uniquement)

Dans ce menu, vous lancez la recherche automatique des chaînes de la TNT. Le récepteur recherche les chaînes suivant la liste des canaux TNT. Vous pouvez désirer le pays et la fonction de recherche chaînes en clair ou toutes les chaînes. Cette liste n'est pas editable dans un menu séparé!

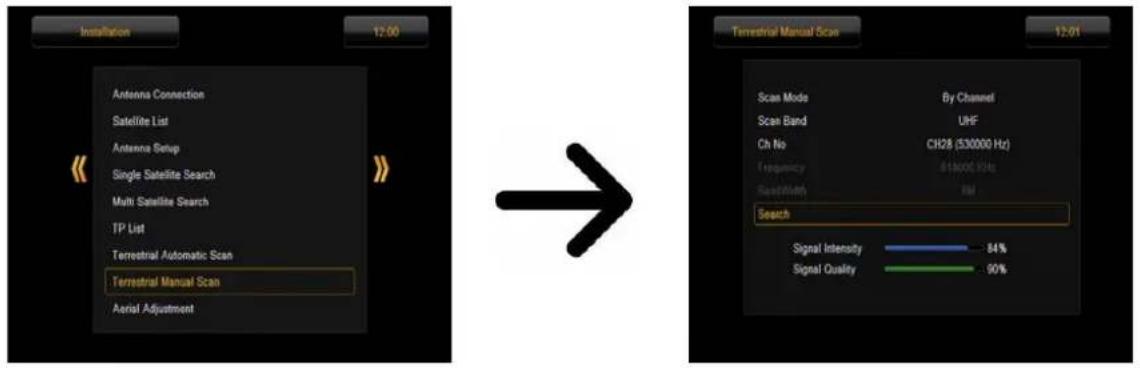

11.8 Recherche manuelle des chaînes de la TNT (modèles combo uniquement)

Dans ce menu, vous lancez la recherche manuelle des chaînes de la TNT. Vous disposez de deux modes de recherche.

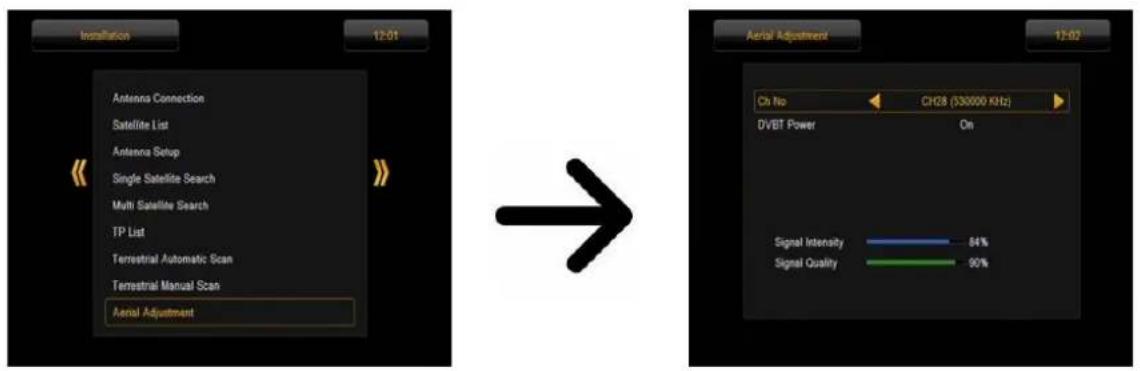

11.9 Paramètres de l'antenne TNT (modèles combo uniquement)

Dans ce menu, vous pouvez régler les paramètres de votre antenne terrestre. Les indicateurs de signal apparaissent après un certain délai!

Une antenne correctement régée doit indiquer un niveau et une qualité de signal supérieur à 80% pour garantir une bonne réception des chaînes en HD sans interférences.

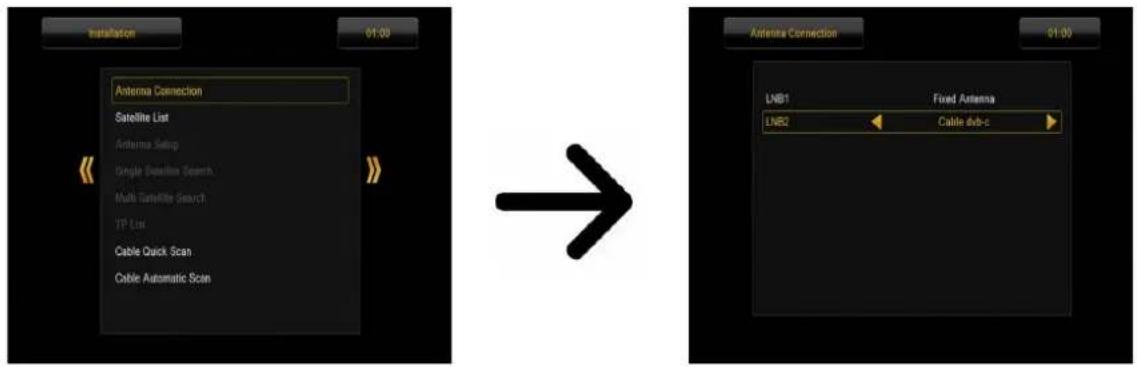

11.10 Télévision par câble (uniquement pour les modèles 153 combo et 253COMBO)

Pour accéder à la tête de cable LNB2, modifier les paramètres. Billets, y compris la tête de cable désactiver l'accès à la télévision terrestre. Il est impossible de TRAITER simultanément les normes.

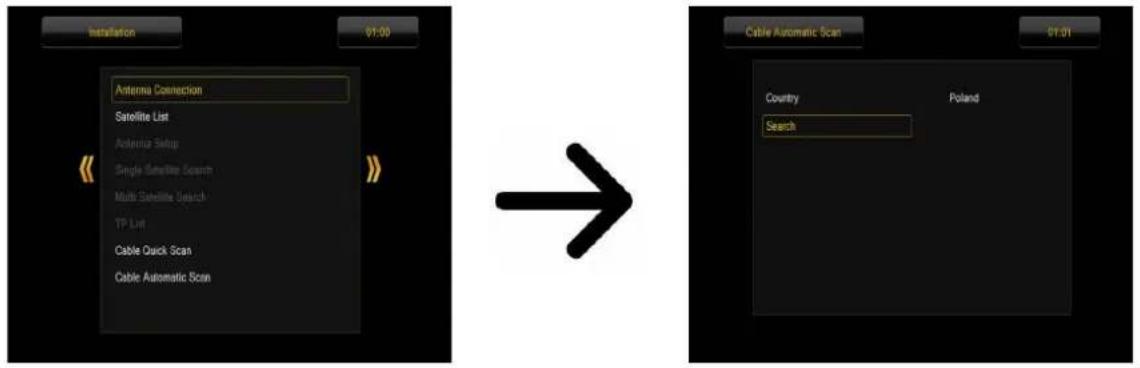

Recherche automatique de la télévision par câble

Dans ce menu, vous pouvez rechercher automatiquement des stations - le récepteur recherche uniquement fréquence par fréquence, conformément à la norme DVB-C. La liste de fréquences ne peut être modifiée dans un menu séparé.

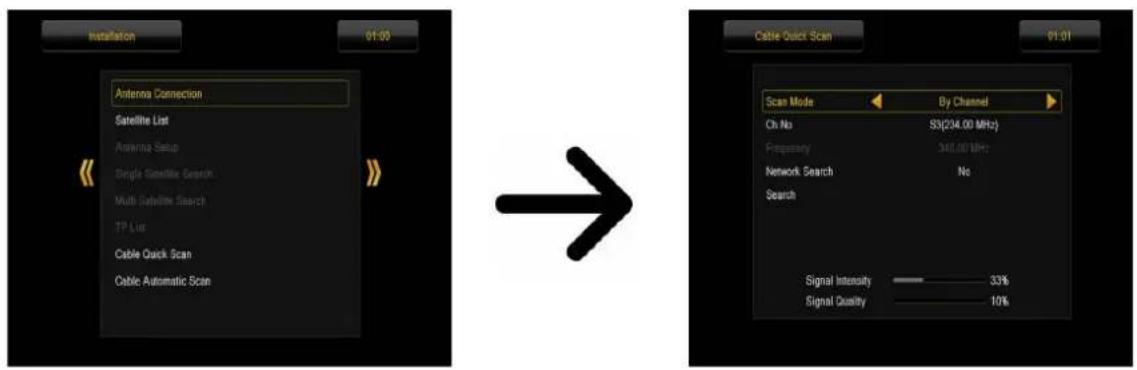

Recherche manuellement une télévision par câble

Il existe deux options de recherche manuellement. Choisissez le bon selon que nous savons que le canal si nous connaissons la fréquence avec laquelle il est assigné une recherche de canal.

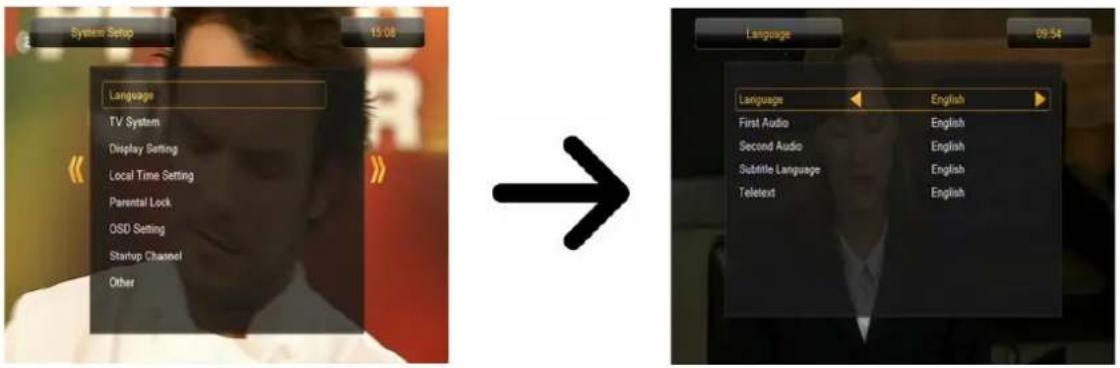

12.1 Langues

Dans ce menu vous sélectionner la langue des menus OSD, la langue audio préférentielle, la langue audio secondaire, la langue utilisée dans les sous-titres et la langue et le jeu de caractères du télétexte.

Valider avec BACK pour revenir au menu de configuration.

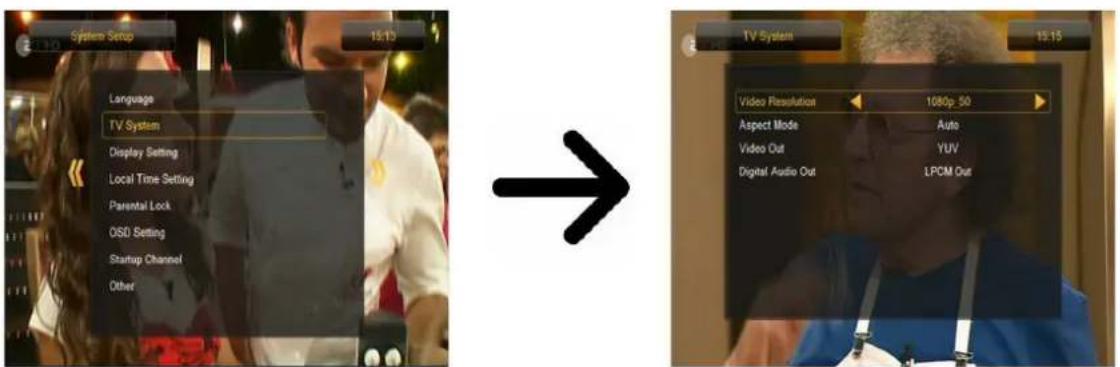

12.2 Système TV

Dans ce menu vous pouvezCHOISIR LA RESOLUION video qui convient le mieux a VOte teteviseur.

En HDMI, utiliser la plus haute résolution que supporte votre téléviseur pour avoir la meilleure définition possible : 480i, 480p, 576i, 576p, 720p (50Hz), 720p (60Hz), 1080i (50Hz), 1080i (60Hz), 1080p (50Hz), 1080p (60Hz).

Si vous avez sélectionné une résolution ou aucune image n'est visible sur votre écran, vous pouvez en pressant la touche F3 de la télécommande revenir à la définition basique de 576i.

Si vous utilisez une connexion en vidéo composante, nous recommandons d'utiliser une résolution de 720p (50Hz) ou 720p (60Hz) et la vidéo en mode YUV.

Note : si vous changez la vidéo à RGB, aucun signal vidéo ne sera disponible sur les sorties composantes.

Si vous utilisez une connexion péritel, utilisez sur la majorité des téléviseurs à tubes, nous vous recommandons la sortie vidéo en YUV. Si votre téléviseur supporte le mode RGB, activez cette option pour obtenir la meilleure qualité d'image en péritel.

Dans ce menu, vous avez aussi le choix du format numérique pour la sortie optique. Nous conseillons d'utiliser la sortie en mode LPCM pour utiliser la sortie numérique en stéréo.

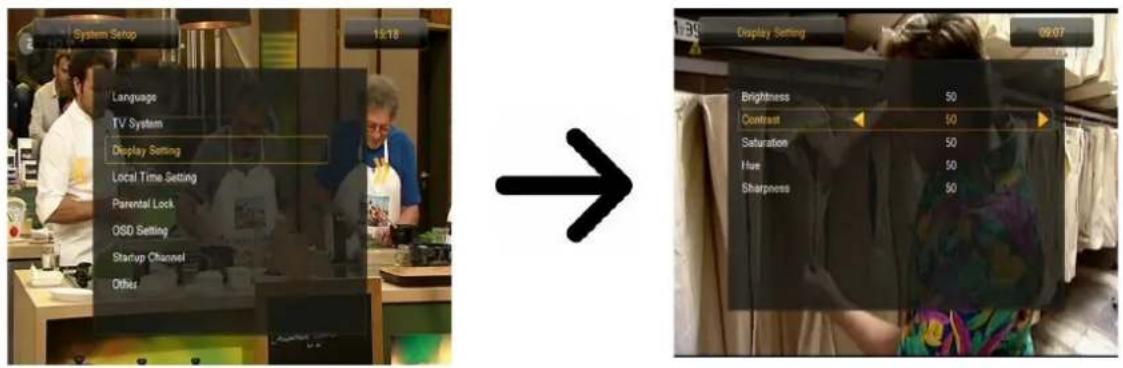

12.3 Réglage image

Dans ce menu vous pouvez adapter la luminosité, le contraste et la couleur à votre téléviseur. Par défaut, toutes les valeurs sont réglées à 50.

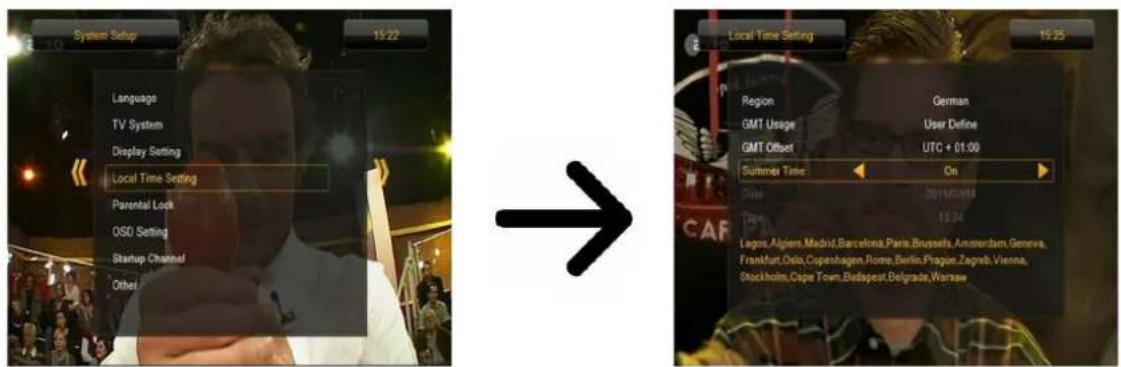

12.4 Zone horaire

Dans ce menu vous pouvez régler la zone horaire et l'horloge. En GMT, vous devez régler correctement l'offset (Par exemple +1 heures pour la France) et sélectionner l'heure d'été ou l'heure d'hiver suivant la saison. Pour le réglage manuel de l'heure, vous pouvez utiliser le clavier numérique de la télécommande.

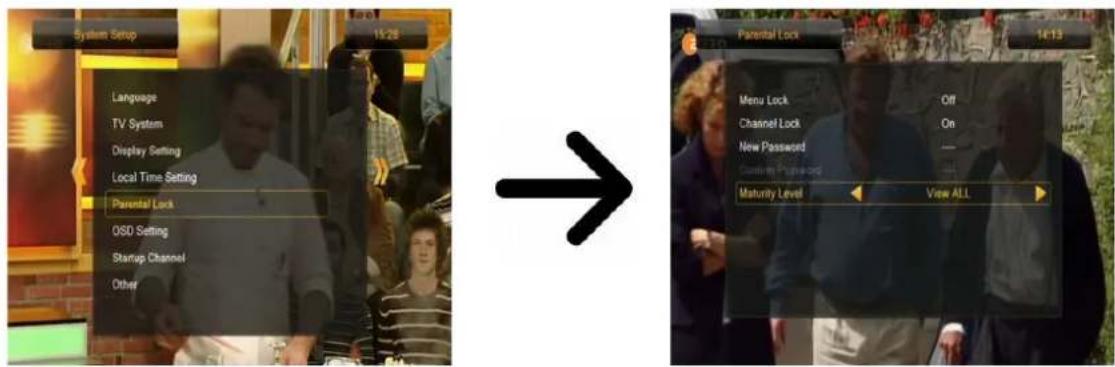

12.5 Verrouillage parental

Dans ce menu vous pouvez spécifier si le récepteur doit utiliser verrouillage parental. Vous pouvez verrouiller les sous-menus sélectionnés et modifier le mot de passe. Le mot de passe par défaut est quatre zéros : 0000.

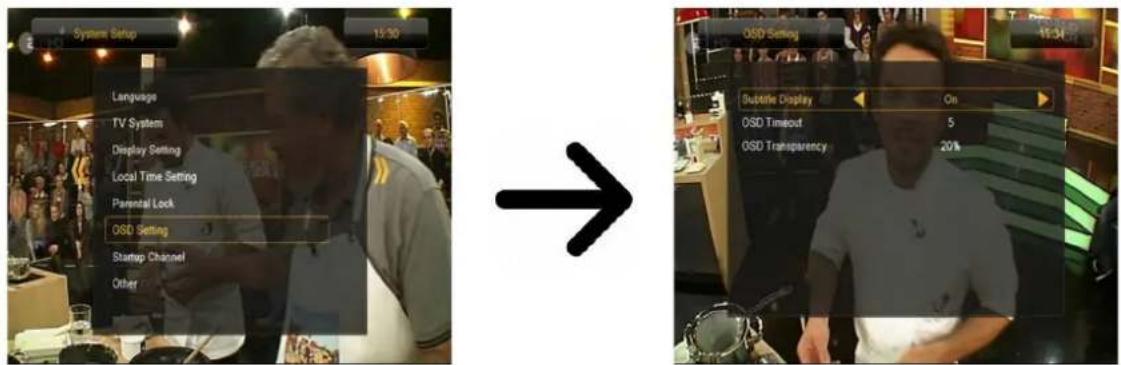

12.6 Paramètres du menu OSD

Dans ce menu vous pouvez définir les paramètres de base du menu écran (OSD). La première option concerne l'affichage des sous-titres. Si les sous-titres sont validés, le récepteur les affichera pour les chaînes qui les transmettent. Par défaut, ils sont affichés dans la langue sélectionnée dans le menu de sélection de langues des sous-titres. Une autre option détermine le temps d'affichage des barres d'information seront montrées (affichées), par défaut la barre d'information est affichée pendant 5 secondes. Vous pouvez modifier la transparence du menu à votre convenance.

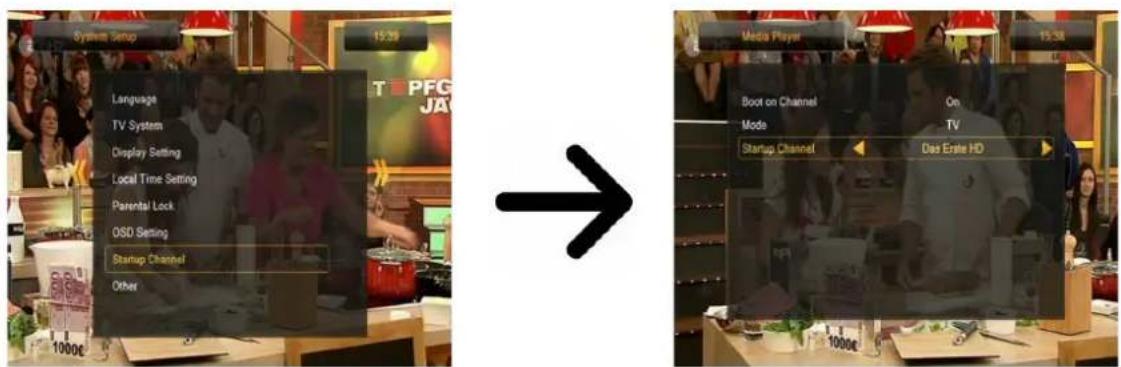

12.7 Chaîne de démarrage

Dans ce menu vous pouvez spécifier la chaîne télévision ou de radio à laquelle le récepteur devra démarrer. Cette fonction n'est pas activée par défaut et dans ce cas le récepteur se positionnera sur la chaîne ou il a été mis en veille.

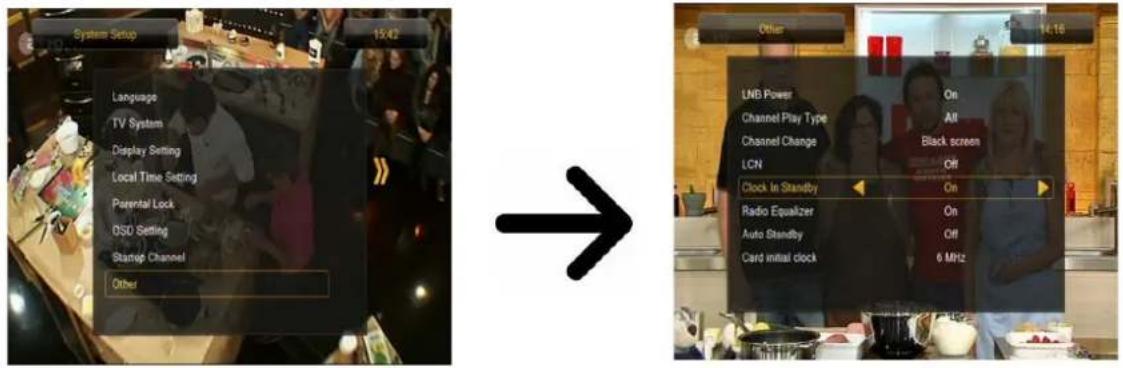

12.8 Autre

Dans ce menu vous pouvez changer d'autres options, comme l'alimentation des tuners, choisir les types de chaînes visualisées.

Clock In Standby Activer ou désactiver l'affichage de l'heure en mode veille.

Information : Le récepteur consomme moins de 1W uniquement en position veille avec l'horloge éteinte !!!

Radio Equalizer Active ou désactive l'affichage de l'égaliseur graphique en mode radio.

Active ou désactive la fonction de mise en veille après 3 heures de fonctionnement sans changement de chaînes.

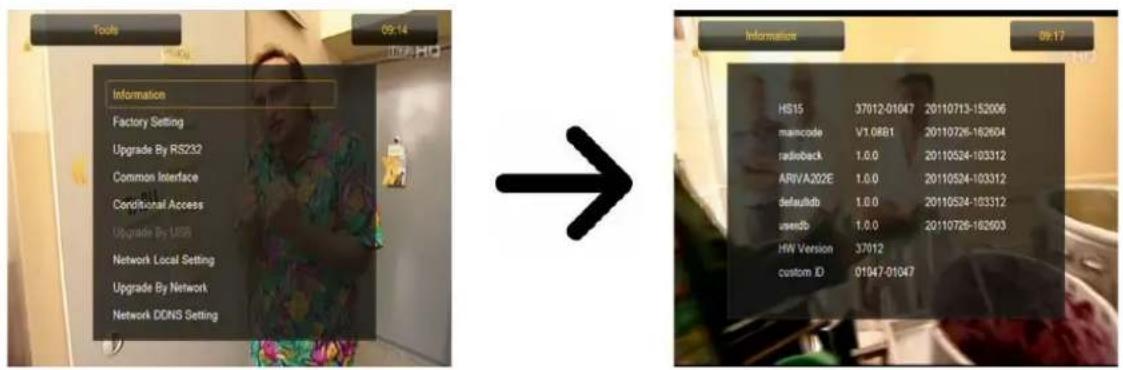

13.1 Informations

Dans cette page, vous pouvez visualiser le type du récepteur, la version de l'électronique, la version du logiciel et la date de la mise à jour. La structure logicielle est divisée en plusieurs bases de données indépendantes. Le plus important du point de vue de l'utilisateur est l'userdb, qui archive les réglages actuels et les listes de chaînes. La version logicielle du récepteur est située à côté de maincode.

13.2 Configuration d'usine

Dans ce menu vous pouvez remettre le récepteur dans la configuration en sortie d'usine.

Attention: Toutes les données de configuration, les chaînes et les favoris sont effacés. Entrer le mot de passe (par défaut 0000). Valider avec OK. Le récepteur efface tout et redémarre.

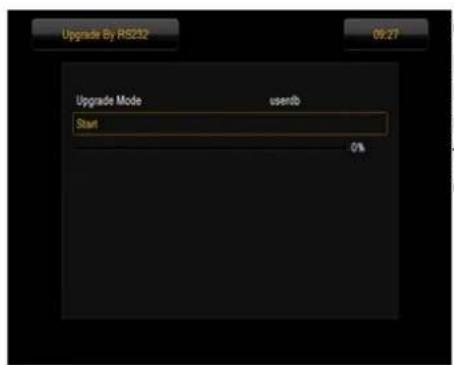

13.3 Mise à jour par RS232

Ce menu vous permet de mettre à jour le logiciel, les paramètres et la liste des chaînes d'un récepteur à un autre récepteur du même type. Connectez les deux récepteurs en utilisant un câble inversé RS232. Choisissez allcode pour transférer tout le logiciel ou userdb pour transférer uniquement la liste des chaînes.

13.4 Menu de la carte d'accès

Dans ce menu, vous pouvez obtenir des informations sur votre carte d'abonné insérée dans le lecteur de carte à puce. Les informations représentées dépendent du type et de la version de votre carte. (Non utilisable en France dans cette version de démodulator)

13.5 Mise à jour par USB

Ce menu vous permet de mettre à jour le logiciel, les paramètres et la liste des chaînes. La dernière version est disponible sur le site Web du fabricant. Téléchargez le fichier, décompressez-le et copiez ce fichier sur une clé USB. Sélectionnez le fichier avec les flèches de curseur droite/gauche et démarrez la mise à jour. Attention: Ne débrancher en aucun cas la prise de courant secteur pendant la phase de mise à jour.

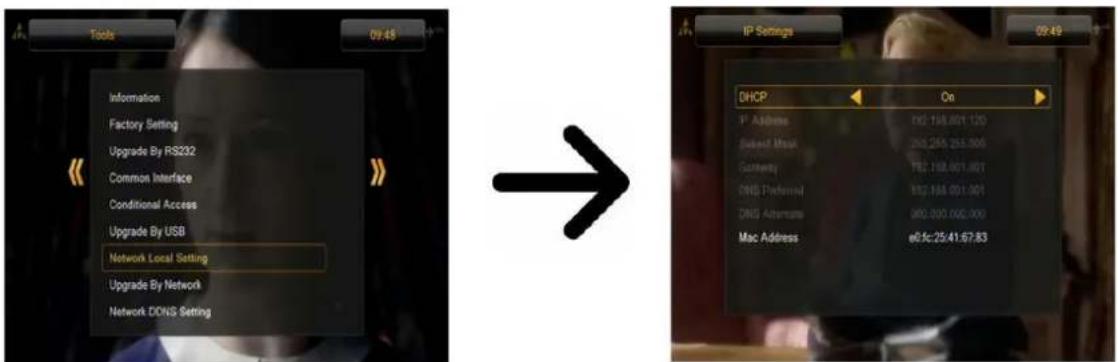

13.6 Configuration du réseau local

Ce menu sert à configurer les adresses et les serveurs DNS. Ces options concernnent le port Ethernet RJ45, qui permet l’échange de données en réseau.

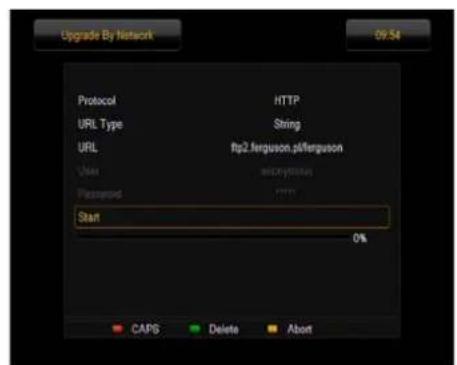

13.7 Mise à jour par réseau

Ce menu vous permet de mettre à jour le logiciel du récepteur par Internet. Les informations détaillées sur les paramètres de connexion actuels peuvent être consultées sur le site Web du fabricant.

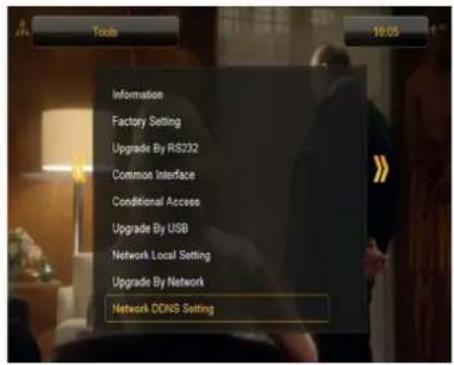

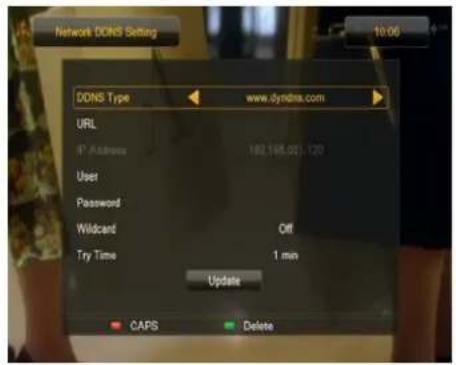

13.8 Adresse DNS

Une application de DNS dynamique doit fournir la passerelle Internet d'un utilisateur dont l'adresse IP change continuellement.

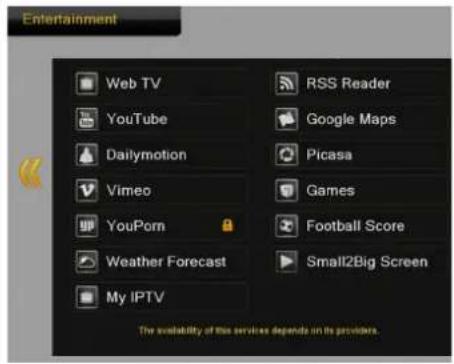

14. Divertissement

Le récepteur permet d'accéder à certains services de réseau et des yeux embarqués.

-Tetris (un classique). - Othello (jeu logique). - Sudoku (jeu logique).

La disponibilité de ces services dépend de leurs fournisseurs. Le fabricant n'est pas responsable de tout manque d'accès à des fonctionnalités supplémentaires.

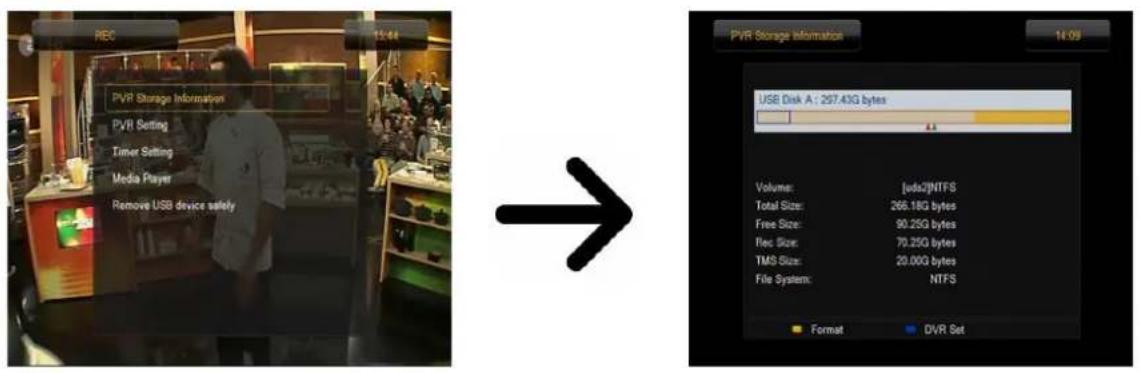

15.1 Informations sur le support d'enregistrements

Ce menu affiche les informations de base sur le périphérique de mémoire USB connecté. Une option supplémentaire vous permet de formater le périphérique de mémoire. Pressez le bouton jaune pour CHOIR le système de fichiers dans lequel le périphérique doit être formaté. Deux options sont disponibles: FAT et NTFS. Les deux systèmes de fichiers sont supportés correctement, cependant en raison du manque de limitations quant à la taille de fichiers écrites et la fiabilité plus grande, nous recommendons d'utiliser le système NTFS.

DVRSet - Sélection de la partition à utiliser.

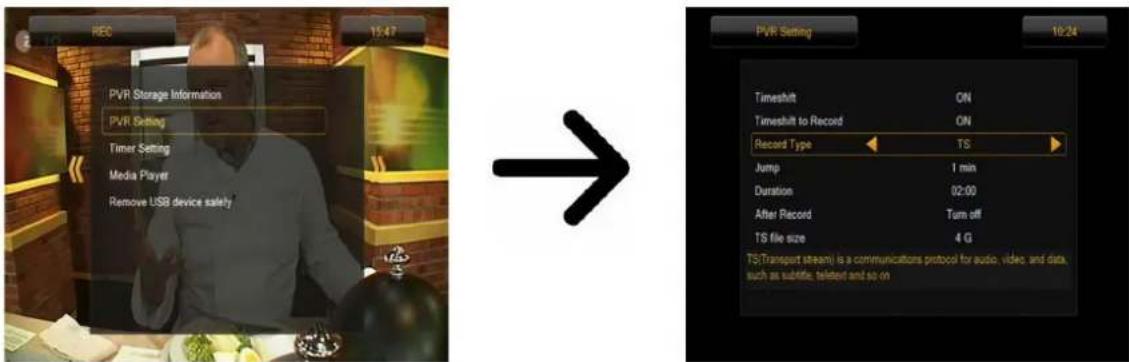

15.2 Configuration de la fonction enregistrement

Dans ce menu vous pouvez choisir les préférences concernant l'enregistrement sur un périphérique mémoire USB externe. Dans la première option vous sélectionnez si vous voulez utiliser l'option Time-shift. Ce mode permet d'arrêter la visualisation d'une chaîne à tout moment en appuyant le bouton PAUSE et le reprendre en appuyant le bouton PLAY. Une autre option vous permet d'utiliser la partie enregistrée par la fonction TimeShift. Cela signifie que si vous pressez le bouton REC, le contenu du buffer sera enregistré et l'enregistrement continue. Cette option est inactive par défaut, que si vous pressez le bouton REC, le récepteur commencera à enregistrer à partir de ce moment-là.

Dans ce menu vous pouvez aussi déterminer le type de fichiers enregistrés. Toutes les données sont enregistrées dans un format TS (Transport Stream) ou dans une version allégée avec seulement le son par défaut et la vidéo dans le format PS (Program Stream). Nous recommandons d'utiliser le format TS, qui enregistre toutes les pistes audio, la vidéo, les sous-titres et le télétexte.

L'option "de Saut" concerne la lecture d'enregistrements. Il définit le temps de mouvement rapide au moyen des touches avant/arrière pendant la lecture.

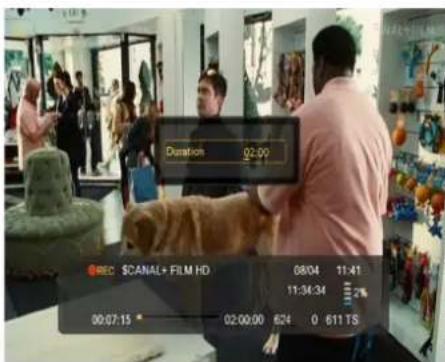

Durée - la durée par défaut de l'enregistrement manuel.

Après un enregistrement programme - État du récepteur après cet enregistrement programme.

Les enregistrements sont automatiquement divisés et combinés automatiquement pendant la lecture. "Taille de fichier" spécifie la taille des données après laquelle l'enregistrement est divisé.

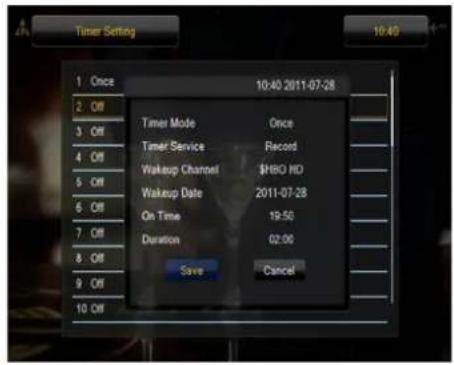

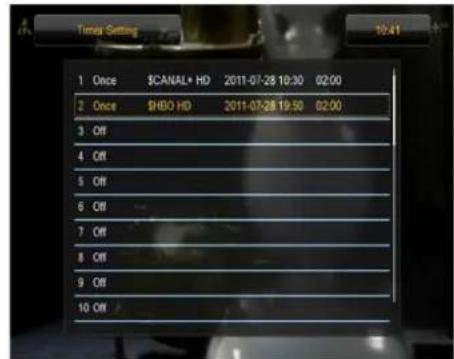

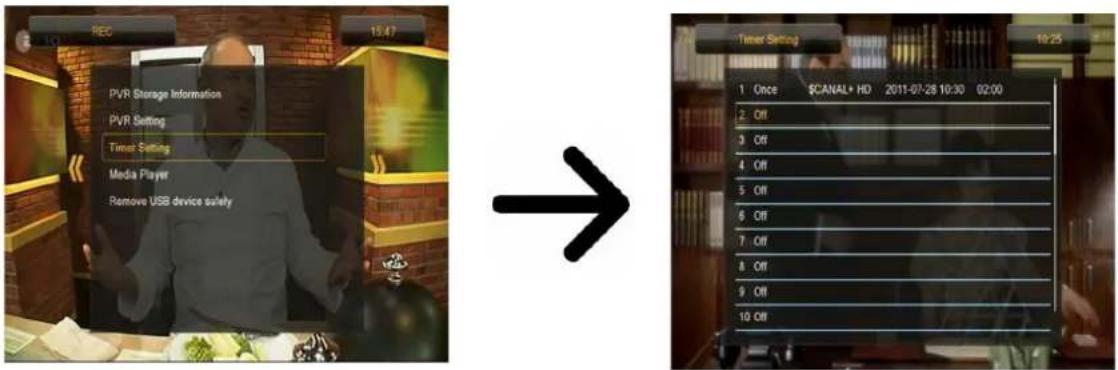

15.3 Réglages des enregistrements programmés

Ce menu sert à programmer jusqu'à 32 programmes différents. Cela permet la mise en marche automatique du récepteur pour enregistrer une chaîne prédéfinie.

Choisissez l'emplacement mémoire à programmer et appuyez sur la touche OK. Régler le mode d'enregistrement. Choisissez la chaîne à enregistrer (appuyez sur la touche OK pour la liste des chaînes). Sélectionnez ensuite la date, puis le début et la durée de l'enregistrement. Valider avec enregistrer. Un nouvel enregistrement a été ajouté.

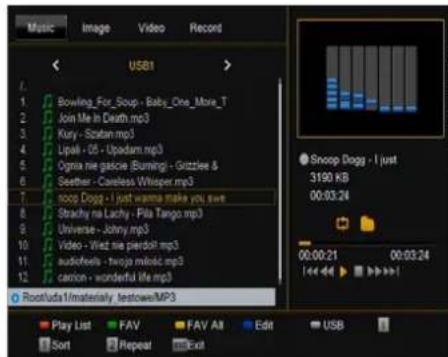

15.4 Lecture de fichiers multimédias

Le récepteur est équipé d'un lecteur multimédia simple. Vous pouvez l'utiliser pour écouter de la musique, visualiser des photos ou des enregistrements vidéo. Le lecteur est disponible par le menu écran ou directement en appuyant sur le bouton PVR.

Le lecteur audio supporte un certain nombre de formats de fichiers de musique, comme MP3, FLAC ou OGG. Des fonctions supplémentaires qui peuvent être exploitées au moyen de touches dont les fonctions sont décrites dans la partie inférieure de l'écran.

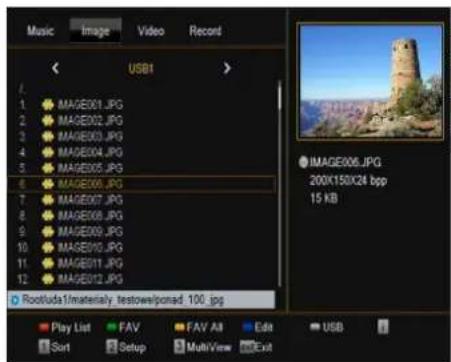

Photos

Le lecteur de fichiers photos supporte les formats JPEG et BMP. Des fonctions supplémentaires qui peuvent être exploitées au moyen de touches dont les fonctions sont décrites dans la partie inférieure de l'écran.

En visualisant des photos, vous pouvez écouter de la musique. À cette fin, activez la lecture de fichiers musicaux et passez à la visualisation de photos utilisant les boutons Droite/Gauche.

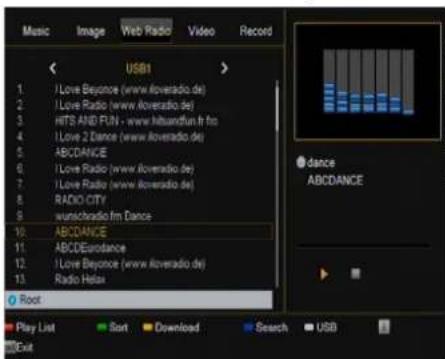

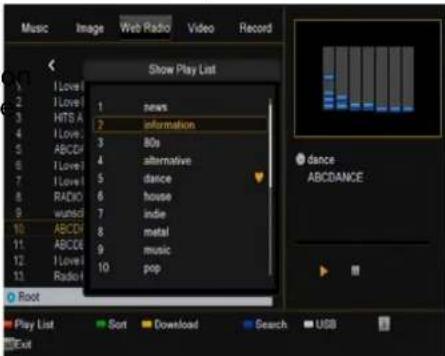

Web radio

Le système de support de réception pour recevoir l'audio sous la forme d'un flux de données - la Radio Internet soi-disant. Cette fonctionnalité fonctionne uniquement avec une connexion correctement configurée pour l'Internet. Appuyez sur [jaune] bouton pour obtenir une liste à jour des stations de radio dans la catégorie. Les catégories peuvent être modifiées en sélectionnant [Rouge]. Les fichiers avec les listes de chaque catégorie sont enregistrées sur une clé USB connectée. Ils peuvent être librement modifiés ainsi créés vos propres listes de stations

de radio. Il ne faut pas oublier que chaque appui sur le bouton [jaune] va écraser le fichier de la liste sélectionnée.

Écoute radio sur Internet dépend de la vitesse de connexion réseau et de la stabilité. Notez que quelques-uns des serveurs peut être full quand vous tentez d'y accéder, dans ce cas la radio ne sera pas jouée. Le nombre maximum d'auditeurs simultanés autorisés dépend de paramètres du serveur.

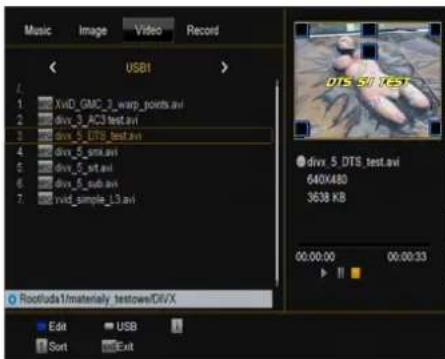

Vidéo

Avec cet onglet, vous pouvez visualiser des fichiers vidéos en définition standard et en haute définition.

Les extensions des fichiers multimédias reconnus sont décrites ci-dessous.

Tous les fichiers avec ces extensions peuvent être reproduits - certains fichiers peuvent inclure des codec ou des formats de compressions non supportés.

Conteneurs Vidéo supportés: AVI, MKV, MPEG, MPG, M2TS, VOB, TS, TRP, MP4, DVR (Format d'enregistrement par défaut)

Codes vidéo supportés dans les conteneurs: MPEG2, XVID, H.264 (up to 8 RF) - > Codes audio supportés dans les conteneurs: MP3, AC3

Attention !!!

-Lecture de certains fichiers peut être impossible ou incorrecte. -Lecture de contenu protégé est impossible. -Lecture peut subir des interruptions provisoires (gel d'image, etc.) quand la langue audio est changée. -Un fichier vidéo endommagé ne peut pas être lu correctement. -Les vidéos avec une résolution supérieure à 1920x1080@25/30P ou 1280x720@50/60P ne peuvent pas être reproduites correctement. -Nous ne garantissons pas la lecture de fichiers vidéo codés avec le niveau de profil 4.1 ou supérieur en H.264. -Lecture de fichiers vidéo avec un taux d'échantillonnage supérieur à 30 Mbps peut être incorrecte.

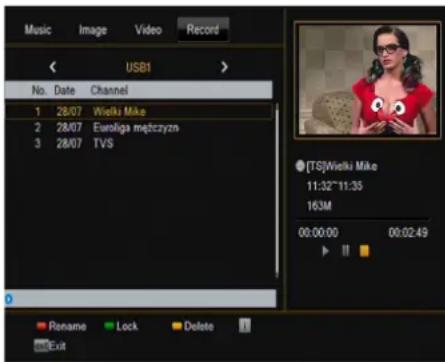

Enregistrements

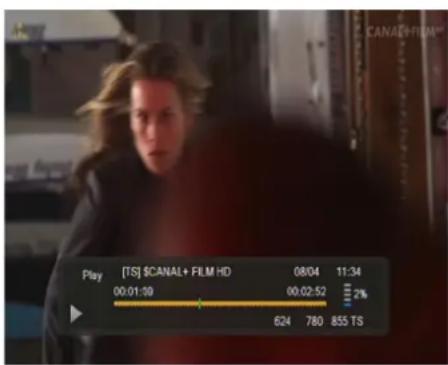

Cet onglet est utilisé pour reproduire les enregistrements réalisés avec ce récepteur. Chaque enregistrement peut être bloqué par un mot de passe, supprimé ou renommé.

Les options disponibles pendant la lecture d'un enregistrement (sous-titres, télétexte, les pistes audio) dépendent du format d'enregistrement choisi.

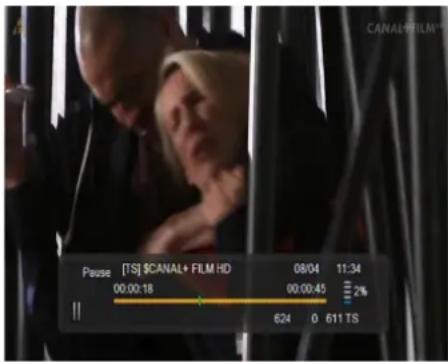

Pendant la lecture, en pressant la touche INFO on affiche la barre d'information. Différentes méthodes permettent de se déplacer dans les enregistrements:

1. Utilisez les touches d'avance et retard pour naviguer dans l'enregistrement courant et presser la touche PLAY pour commencer la lecture.
2. Vous pouvez positionner le curseur rouge au moyen des touches Droite/Gauche et confirmer avec OK pour commencer la lecture.
3. Une autre méthode consiste dans le déplacement au moyen des touches ±b. Un scrolling est effectué par le nombre de minutes définies dans le menu de configuration DVR.
4. Une autre option pour se déplacer rapidement dans un enregistrement est basée sur l'utilisation des touches numériques. Cela aboutit à un déplacement conformément à la valeur appliquée, c'est-à-dire 4 pour passer à 40% de l'enregistrement, 5 pour passer à 50% de l'enregistrement, etc.

15.5 Débrancher correctement un périphérique USB

Cette fonction vous permet de retirer rapidement un périphérique mémoire USB sans risque de destruction du récepteur. Dans le cas de mémoires flash ou de disques dur portables, cette fonction empêche la perte de données en débranchant le périphérique mémoire USB. Utilisez cette fonction avant de retirer un périphérique USB!

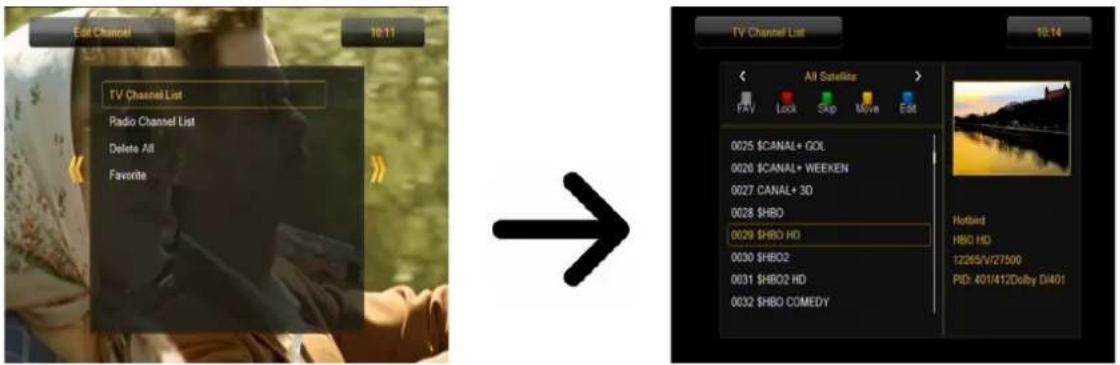

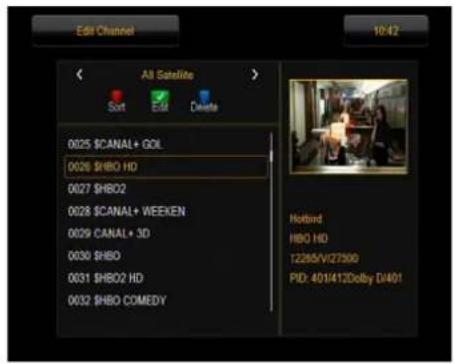

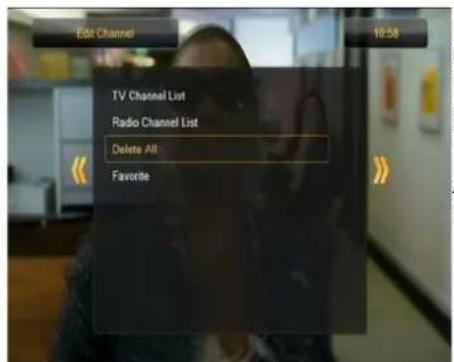

16.1 Liste des programmes TV

Dans ce menu vous pouvez éditer la liste de chaînes de télévision. La fonction est effectuée au moyen des touches de couleur de la télécommande. La couleur de la fonction active se déplace légèrement vers le haut. Sélectionner ensuite la chaîne à traitser, modifier avec OK et memoriser en pressant la touche Exit.

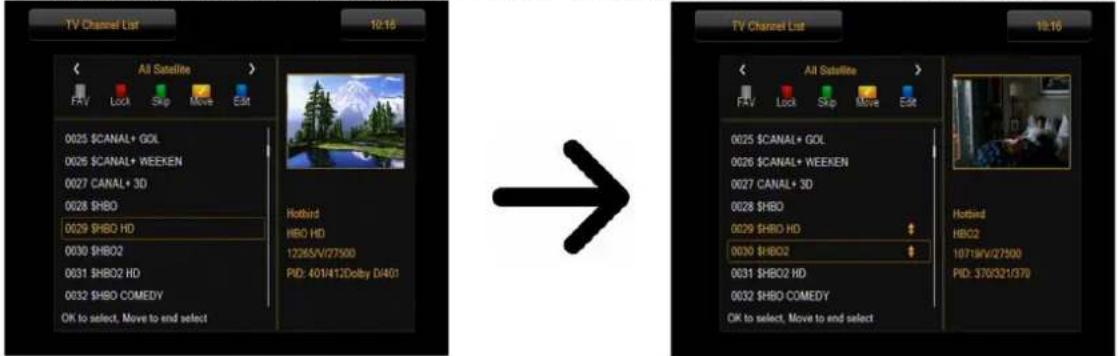

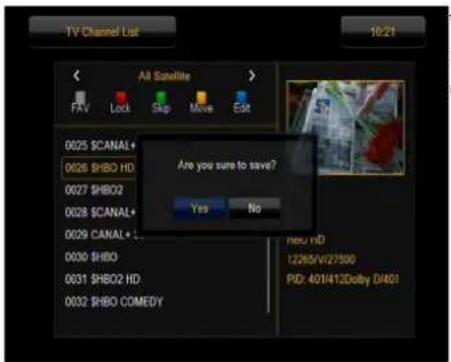

Comment déplacer une chaîne?

Presser la touche JAUNE. Avec les touches de curseurs haut/Bas, positionnez-vous sur la chaine à déplacer. Presser la touche OK. (Vous pouvez sélectionner plusieurs chaînes) Avec les touches de curseurs Haut/Bas, positionnez-vous à l'emplacement où vous voulez déplacer la chaine.

Presser la touche JAUNE, valider avec OK. Continuer la procédure pour les autres chaînes à déplacer.

Valider avec la touche Exit pour mémoriser, confirmer ou refuser la et vous revenez au menu : Liste des chaînes.

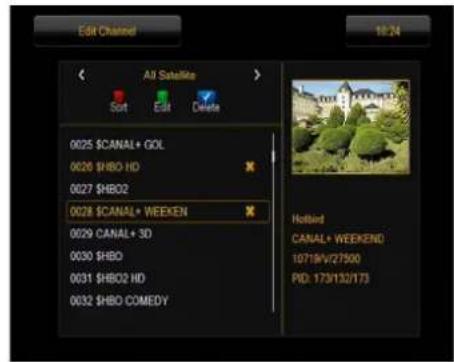

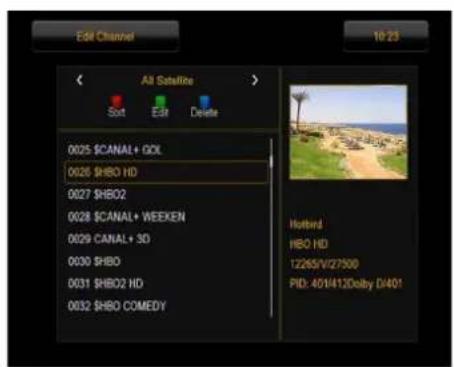

Comment supprimer une chaîne?

Presser la touche BLEU pour entrer dans le menu édition des chaînes.

Presser de nouveau la touche BLEU pour sélectionner la fonction de suppression. Avec les touches de curseurs haut/bas, positionnez-vous sur la chaîne à supprimer. Presser la touche OK. (Vous pouvez sélectionner plusieurs chaînes) Un symbole X s'affiche à côté des chaînes à supprimer. Presser la touche BLEU, valider avec OK. Valider avec la touche Exit pour enregistrer, confirmer ou refuser l'enregistrement et vous revenez au menu : Liste des chaînes.

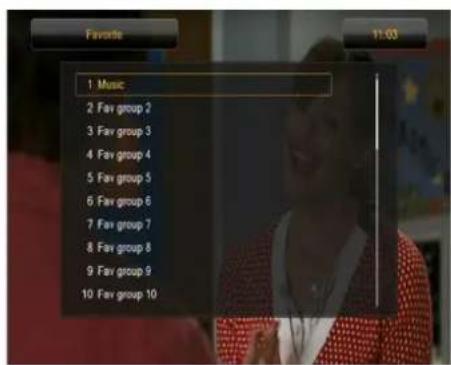

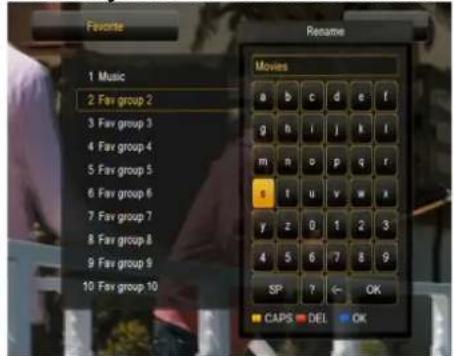

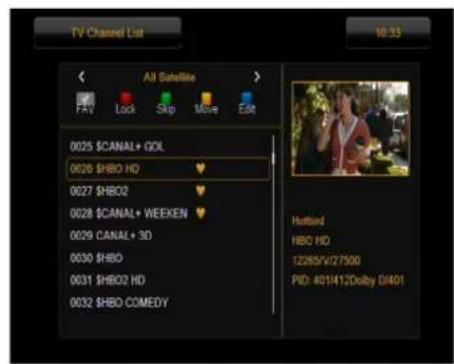

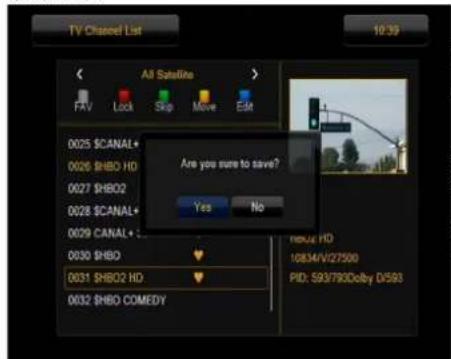

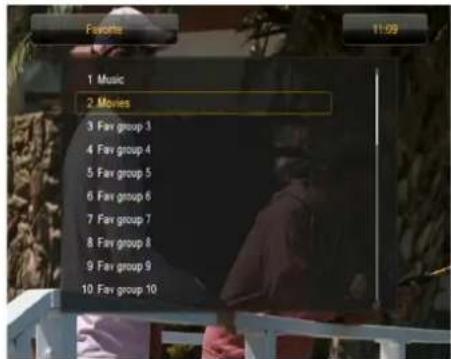

Comment ajouter une chaîne à un groupe de favoris?

Aller dans le menu : éditer la liste de chaînes. Sélectionner une chaîne et presser la touche OK pour visualiser la chaîne dans la fenêtre. Presser la touche FAV pour ajouter la chaîne à une liste de favors. Une liste des favoris apparaît sur l'écran. (Le nom des favoris peut être modifié dans un autre sous-menus)

Utiliser les touches Haut/Bas pour sélectionner la liste favorites désirée. Avec les flèches, CHOISIR le groupe auquel la chaîne doit être ajoutée. Pressez OK pour confirmer. Choisissez une chaîne et presser OK pour l'ajouter au groupe. Le symbole du cœur, ♥, apparait à côté du nom de la chaîne.

Une fois que vous avez terminé, pressez FAV pour sortir de la fonction.

Après avoir ajouté toutes les chaînes désirées aux groupes de favors successifs, pressez la touche BACK. Un message vous demande de confirmer les modifications. Si vous refusez, les modifications ne seront pas enregistrées!

Comment changer le nom d'une chaîne?

Procédure comme pour l'édition des chaînes. Sélectionner une chaîne et presser OK pour visualiser la chaîne dans la petite fenêtre. Presser la touche bleue pour entrer dans le menu édition. Presser le bouton vert pour ouvrir la fenêtre de modification du nom. Utiliser les lettres et symboles du clavier numérique pour changer le nom.

Confirmer le nouveau nom en pressant la touche jaune. Presser maintenant le bouton vert pour sortir de la fonction. Renommer toutes les autres chaînes désirées. Après avoir renommé vos chaînes, pressez la touche BACK. Un message vous demande de confirmer les modifications. Si vous refusez, les modifications ne seront pas enregistrés!

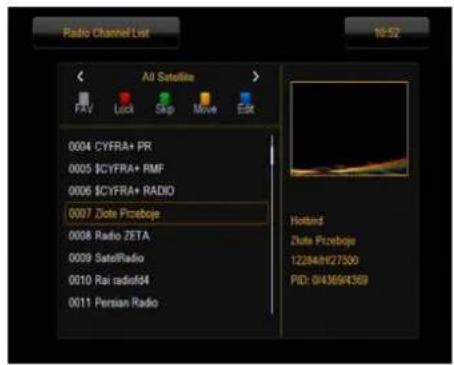

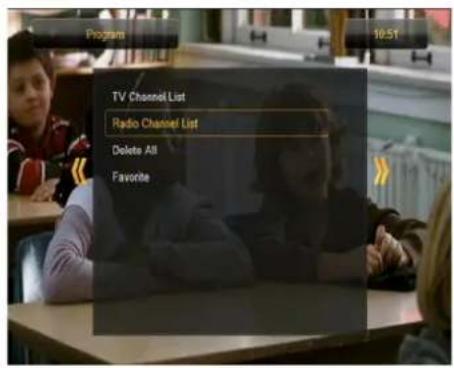

16.2 Liste des chaînes radio

Dans ce menu vous pouvez éditer la liste des chaînes radio. L’édition des chaînes radio est similaire à l’édition des chaînes TV. Reportez-vous au paragraphe 16.

16.3 Effacer tout

Cette option efface toutes les chaînes de toutes les listes. Note: Cette opération est irréversible! Vérifier que vous pouvez bien effacer toutes les chaînes?

Après avoir choisi cette option, vous devez patienter quelques instants pour que toutes les options redeviennent disponibles.

16.4 Favoris

Vous pouvez définir 32 listes de chaînes favorites. Dans ce menu, vous pouvez renommer les favoris.

Pour changer un nom, CHOISISEZ le groupe de favoris et presser OK. Utilisez ensuite les caractères du clavier numériques pour saisir le nom. Confirmez les changements en appuyant sur le bouton jaune de la télécommande.

17.1 Guide (guide des programmes)

Cette fonction affiche un guide des programmes. Le contenu courant, les informations futures et détaillées dépendent de la chaîne.

Ayant choisi un programme, vous pouvez planifier un enregistrement en pressant le bouton vert pour copier les informations de programmation.

Choisissez le programme désiré et appuyez sur info pour afficher les informations détaillées sur la chaîne. Gardez à l'esprit que la disponibilité des informations dépend de ce que la station diffuse.

17.2 FIND (recherche)

Le bouton FIND appelle la fonction de recherche rapide de chaîne. Entrez les lettres successives en les choisissant un à un. La liste de résultats est mise à jour après chaque lettre ajoutée. Pressez le bouton bleu pour passer à la liste contenant les résultats de la recherche et sélectionner la chaîne désirée.

17.3 TXT - télexte

Cette fonction affiche le télétexte, à condition que les données soient émises par la station de télévision. Le jeu de caractères dépend de la langue des menus sélectionné!

17.4 AUDIO

Le bouton audio vert affiche une fenêtre avec les canaux audio disponibles. Vous pouvez désigner n'importe laquelle des canaux audio. Les canaux audio AC3 ne sont produits que si vous branchez un amplificateur Dolby-Digital sur les sorties Coaxial ou Optique.

Cette fonction est aussi disponible en reproduisant un enregistrement, à condition que l'enregistrement ait été effectué dans le format de TS. Les différents canaux audio enregistrés ne sont disponibles que s'ils sont enregistrés en clair ou dans le même format que la piste principale.

Avec l'option [LEVEL] on peut ajuster le volume de la chaîne indépendamment.

Le bouton jaune affiche une fenêtre avec les sous-titres disponibles. Vous pouvez désirer n'importe lequel des sous-titres. Si les sous-titres pour une langue donnée sont actifs dans le menu, ceux-ci seront marqués par défaut dans la liste. Vous pouvez, cependant, désirer n'importe lequel des sous-titres. La disponibilité de sous-titres dépend de la chaîne!

Cette fonction est aussi disponible en reproduisant un enregistrement, à condition que l'enregistrement soit effectué dans le format TS.

17.6 REC - enregistrements

Cette fonction est disponible si vous branchez un périphérique mémoire !!!

1. Sélectionner une chaîne et presser le bouton •. Le programme sélectionné est enregistré.
2. Si vous pressez de nouveau le bouton REC, une liste d'options sera affichée, vous pouvez déterminer la durée de l'enregistrement (par défaut, 2 heures).
3. La barre d'information indique que la chaîne est en cours d'enregistrement.
4. Pour terminer l'enregistrement, pressez le bouton STOP et confirmez.

La barre d'information peut être cachée au moyen du bouton BACK. Pour rétablir la barre d'information, pressez de nouveau la touche REC.

Navigation par un enregistrement - pendant l'enregistrement.

1. Vous pouvez naviguer dans le contenu de l'enregistrement en cours pendant que ce même enregistrement continue.
2. Utilisez les boutons d’avance et retard rapide pour naviguer dans l’enregistrement courant et presser le bouton PLAY pour commencer la lecture au moment choisi.
3. Vous pouvez déplacer le curseur rouge au moyen des boutons de DROITE/GAUCHE et confirmer avec OK pour commencer à reproduire l'enregistrement en cours au moment choisi.
4. Une autre méthode consiste à vous déplacer au moyen des touches A. Le déplacement est effectué par le nombre de minutes définies dans le menu de configuration DVR. Cette fonction est disponible seulement quand le temps de l'enregistrement dépasse le temps choisi.
5. Une autre option de déplacement rapide dans un enregistrement est basée sur l'utilisation des touches numériques. Cela aboutit à un déplacement conformément à la valeur appliquée, c'est-à-dire 4 pour passer à 40 % de l'enregistrement, 5 pour passer à 50 % de l'enregistrement, etc.

Le récepteur est équipé d'une fonction SEMI-TUNER DOUBLE. Pendant un enregistrement, cette fonction vous permet de visualiser une chaîne différente sur le même transpondeur.

1. En enregistrant une chaîne, presse OK pour afficher une liste des chaînes disponibles de ce transpondeur.
2. Si la chaine enregistrée est en clair - vous pouvez désirer toutes chaînes affichées.
3. Si la chaine enregistrée est cryptée - vous ne pouvez choisir qu'une chaine non cryptée.
4. Vous pouvez arrêter d'enregistrer à tout moment en appuyant sur le bouton STOP.

Cette fonction est disponible seulement quand un périphérique mémoire USB externe est correctement connecté!!!

Le mode d'utilisation de la mémoire tampon (TimeShift) permet à l'utilisateur de faire une pause et de reprendre l'émission en cours au point où il a pressé la touche PAUSE. Si vous validez cette fonction dans le menu, le récepteur Ferguson enregistre continuellement la chaîne dans un réseau du périphérique USB. Le réseau est créé automatiquement sur le périphérique USB externe.

Pause pendant la visualisation d'une chaîne

1. Presser la touche PAUSE
2. La barre de temps écoulée est visible sur l'écran
3. Pressez la touche PLAY pour reprendre l'émission en cours. Le récepteur Ferguson continue à enregistrer l'émission de télévision pendant la reproduction.

La barre d'information peut être cachée au moyen du bouton BACK. Pour rétablir la barre d'information, pressez de nouveau la touche PAUSE/PLAY.

Lecture d'une émission précédente

1. Presser la touche pause pour activer le mode mémoire tampon (TimeShift).
2. Le contenu du répertoire peut maintenant être parcouru.
3. Utilisez les boutons d'avance et retour rapide pour naviguer dans l'enregistrement et presser le bouton PLAY pour commencer la lecture au moment choisi.
4. Vous pouvez déplacer le curseur rouge au moyen des boutons de DROITE/GAUCHE et confirmer avec OK pour commencer à reproductive l'enregistrement au moment choisi.
5. Une autre méthode consiste à vous déplacer au moyen des touches à la déplacement est effectué par le nombre de minutes définies dans le menu de configuration DVR. Cette fonction est disponible seulement quand le temps de l'enregistrement dépasse le temps choisi.

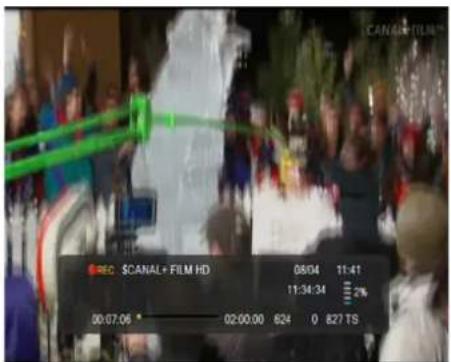

Enregistrement de la mémoire tampon timeshift

1. Cette option est disponible seulement si l'option est validée dans le menu du récepteur.
2. Valider le mode TimeShift en pressant PAUSE.
3. Presser REC pour enregistrer le contenu de la mémoire tampon (TimeShift).
4. Exécuter les opérations conformément à la description des fonctions d'enregistrement.
5. Il est possible de visualiser le contenu de l'enregistrement.

Désactiver le mode mémoire tampon (timeshift) au moyen du bouton STOP.

Si aucun périphérique mémoire externe est connecté au port USB, le bouton de PAUSE est utilisé pour faire un arrêt sur image.

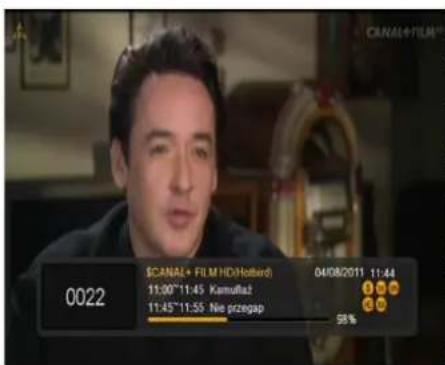

En pressant la touche INFO, la barre d'information de la chaîne en cours apparait. Elle contient des informations sur le programme en cours et le programme suivant.

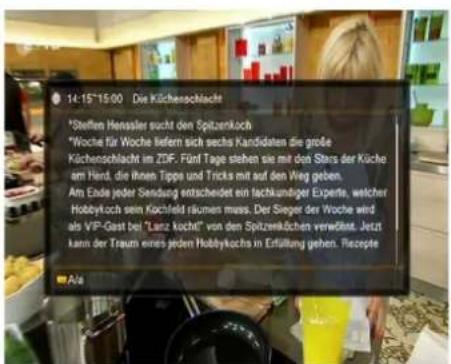

Si pressez la touche une deuxième fois, le récepteur affiche les informations détaillées sur le programme actuel et suivant.

Si vous pressez la touche une troisième fois, le récepteur affiche les informations hebdomadaires complètes.

À la condition que les informations soient transmises par l'opérateur de la chaîne

Si vous pressez le bouton FAV, le récepteur affiche une fenêtre avec les groupes de favoris (à condition que l'utilisateur ait créé de tels groupes).

Attache a - glossaire

CA - Conditionnel Accessit - Système de codage utilisé pour protéger les données transmises contre l'accès non autorisé. L'accès aux chaînes protégées est disponible seulement pour les abonnés.

CAM - Conditionnel Accessit Module - Module électronique avec un lecteur de carte pour insérer une carte de décodage.

CI - Commun Interface - Interface normalisée pour insérer des modules de contrôle d'accès conditionnels.

DVB-S Norme pour la transmission numérique qui définit la modulation et la correction d'erreur dans des transmissions satellites. Dans la norme DVB-S, le mode MCPC et les modes SCPC peuvent être utilisés par l'opérateur pour transmettre des chaînes. La compression MPEG 2 est utilisée.

Guide - Électronicienne Programme Guide - Un service qui affiche les informations détaillées sur les programmes en cours et futurs sur l'écran de télévision.

FTA - Free-to-air - Chaînes de télévision et de radio qui peuvent être reçues sans abonnements

slow-noise block converter - Convertisseur LNB - il convertit des signaux satellites vers une fréquence plus BASSE qui peut être transmise par un câble coaxial. Les paramètres de base sont : gain, facteur de bruit et la consommation électrique.

MCPC - multiple channels per carrier Plusieurs programmes TV et radios sont assemblés dans une seule fréquence.

Monobloc - Convertisseur LNB Monobloc - il convertit des signaux de deux satellites avec un commutateur Diseqc intégré sur un seul câble coaxial.

Payante - Télévision numérique à la carte, à laquelle seuls les abonnés ont accès. Le satellite peut fournir le service directement pour un abonné final ou pour un réseau câble qui décode le signal en tête de station.

SCPC - Single channel per carrier - une unique chaîne est transmise sur une fréquence.

STB - Set-top box - Un dispositif électronique connecté au poste de télévision, qui traite le signal reçu par l'antenne terrestre, le câble ou l'antenne de satellite.

TP - Transpondeur - Le transpondeur du satellite reçoit le signal de la terre en 14 GHz, le convertit dans une fréquence plus BASSE (11 à 12 GHz), l'amplifie pour le renvoyer vers les antennes de réception.

Disease - (Digital Satellite Equipement Contralatere) Protocole de communication, utilise entre un recepteur satellite et un equipement comme des commutateurs ou positionnelles, qui permet la commutation entre différentes têtes de reception satellite et qui permet le contrôle d'une antenne motorisée.

USALS - (Universal Satellites Automaticité Location System) - Protocole de communication, utilisé entre un récepteur satellite et un é éception satellite et qui permet le contrôle d'une antenne motorisée avec le protocole isease 1.2.

Attache b - RCU650 listes des codes de périphériques de marque

Une longue liste de modèles peut être téléchargée à partir de www.ferguson-digital.eu

Ferguson:

RCU Code Device
RCU-200 1244 DVB-T
RCU-580 1246 DVD
RCU150 1247 HDplayer
RCU310 1245 HDplayer
AV-770 1248 TUNER

AEG 0057 0083 0056
AIWA 0056 0643
AKAI	0006 0015 0016 0041 0045 0050 0051 0052 0035 00610083 0057 0056 0101 0038 0106 0504 0505 0507 05080532 0538 0539 0544 0586 0178
AMSTRAD	0035 0041 0049 0051 0056 0083 0057 0111 0503 05070508 0520 0538 0539 0540 0568
BANG & OLUFSEN 000000 0501	0006 0050
BARCO 0000 0010 0560	060
BAUER 0064 0056 0042	42
BEKO	0021 0034 0036 0038 0057 0056 0085 0063 0506 05421094
BIAZET 0056 0002
BLAUPUNKT 0014 0015 0024 0026 0057 0059 0503	05024 0026 0057 0059 0503
CARREFOUR	0057 0056 0517
CASIO	0057
CLATRONIC	0057 0503 0507 0508 0520 0526 0532 0542
DAEWOO	0006 0016 0050 0051 0052 0055 0056 0062 0063 00790081 0086 0087 0096 0057 0507 0532 0128 0129 01320135 0562 0595 0616
DELL	0516
ECHOSTAR	0051 0056 0006
ELEMIS	0038 0056
FINLUX	0019 0020 0038 0044 0051 0052 0056 0063 0057 00350501 0504 0233 0510 0511 0512 0526 0532 0558 05680582 0585 0586
FUNAI	0051 0063 0095 0056 0024 0104 0049 0038 0503
GOLDSTAR	0007 0008 0009 0016 0006 0017 0021 0023 0025 00020036 0043 0042 0057 0051 0053 0063 0064 0065 00600088 0089 0056 0097 0058 0098 0038 0116 0117 05070532 0543 0549 0586 0624
GRUNDIG	0014 0015 0026 0044 0061 0091 0086 0100 0101 01090511 0526 0547 0564 0572
HAIER	0057
HISENSE	0009 0023 0057 0342
HITACHI	0056 0006 0008 0009 0012 0013 0020 0022 0027 0030 0032 0033 0045 0080 0060 0062 0068 0069 0074 0083 0002 0057 0035 0111 0112 0504 0510 0514 0517 0522 0525 0527 0528 0529 0128 0130 0133 0542 0568 0574 0575 0148 0605 1078
LG	0007 0008 0009 0016 0006 0017 0021 0023 0025 0002 0036 0043 0042 0057 0051 0053 0063 0064 0065 0060 0088 0089 0056 0097 0058 0098 0038 0116 0117 0507 0532 0128 0129 0132 0134 0543 0135 0549 0565 0145 0146 0586 0624
LOEWE 0000 0043 00	56 0065 0501 0532 0551 0586 0177
MARANTZ 0056 0532	0586
MEDION	0057 0085 0081 0056 0503 0507 0509 0523 0529 0530 0127 0129 0538 0553 0556 0562 0571 0586 0591 0598 0599 0600 0601 0602 0603 0607 0643 0861 0174 0176 0182 1001 1073
MITSUBISHI	0000 0056 0005 0015 0024 0033 0038 0050 0051 0060 0057 0109 0501 0517 0520 0532 0534 0551
NAD 0060
NEC	0024 0051 0005 0054 0082 0072 0057 0039 0059 0050 0062 0056 0517 0536 0591 0183
NISSAN 0053
NOKIA 0056 0049 00	83 0035 0521 0147
NORDMENDE	0002 0010 0011 0012 0013 0037 0040 0063 0067 0056 0083 0057 0085 0501 0515 0527 0528 0532 0559 0570 0571 0574 0172
ORION	0005 0041 0049 0051 0059 0063 0056 0021 0057 0016 0038 0056
PACKARD BELL 0597
PANASONIC	0026 0047 0075 0084 0002 0038 0106 0107 0108 0054 0114 0537 0569 0579 0580
PHILIPS	0000 0006 0016 0018 0025 0026 0046 0071 0073 0076 0078 0094 0097 0099 0057 0056 0105 0110 0501 0513 0525 0526 0532 0542 0545 0559 0562 0586 0674 0124 0125 0126 0128 0132 0143
PIONEER	0057 0092 0093 0013 0046 0532 0132 0133 0574 0576 0586
RADIOSHACK 0060 0	057 0056
RCA 0521
ROYAL 0051 0049 00	41 0056 0006 0021
SABA	0001 0003 0010 0011 0012 0013 0016 0028 0031 0037 0040 0056 0063 0002 0501 0527 0528 0559 0568 0570 0571 0574 0616
SAMSUNG	0004 0006 0007 0008 0036 0045 0049 0051 0052 0053 0056 0058 0059 0060 0070 0016 0077 0057 0102 0103 0115 0118 0119 0503 0504 0507 0520 0532 0127 0128 0129 0131 0132 0134 0542 0135 0546 0549 0554 0140 0146 0654 0168 0207
SANYO	0000 0056 0006 0024 0033 0036 0052 0083 0102 0103 0504 0505 0510 0512 0517 0519 0520 0521 0524 0526 0128 0130 0131 0542 0138 0571
SCHAUB LORENZ	0016 0030 0036 0049 0050 0051 0053 0035 0080 0088 0063 0002 0056 0169 0170 0171 0509 0550 1071
SCHNEIDER	0000 0006 0016 0017 0018 0021 0025 0026 0035 0038 0041 0046 0051 0056 0057 0059 0071 0073 0076 0078 0083 0094 0097 0099 0105 0110 0508 0532 0538 0574 0586 0616
SHARP	0006 0024 0033 0048 0502 0517 0519 0130 0137 0147 0592
SIEMENS 0015 0026	0056 0101 0519
SKYWORTH 0607 0160
SONY	0005 0024 0056 0077 0029 0105 0504 0507 0517 0519 0520 0129 0130 0131 0136 0555 0571 0149 0421
TATUNG 0006 0016	052 0005 0040 0056 0504 0532 0568 0586
TCL 0064
TECHNICS 0051 0054	0047
TECHNIKA 0041 0051
TECHNISAT 0057 0056
TELEFUNKEN	0001 0011 0012 0013 0016 0021 0028 0037 0040 0057 0056 0531 0532 0533 0132 0133 0552 0554 0559 0570 0571 0574 0583 0594
TEVION 0057 0063	056 0532
THOMSON	0001 0003 0002 0010 0011 0012 0013 0014 0019 0028 0031 0037 0038 0040 0061 0067 0085 0090 0113 0527 0528 0531 0532 0533 0552 0559 0570 0571 0574 0583 0589 0591 0616 0173 0166 0167
TOSHIBA	0056 0033 0034 0045 0063 0083 0511 0517 0130 0541 0136 0139 0564 0141 0142 0144 0584 0593 1017
UNIMOR 0102 0056	0025
VESTEL	0009 0038 0083 0057 0056 0532 0542 0548 0553 0556 0586 0596 0132 0214 0215

SAT

AMSTRAD 0806 0812
ARION 0354
BLAUPUNKT 0739
BSKYB 0812
CANAL SATELLITE 0822
CANAL+ 0822
COMAG	0762 0349 0353 0363
ECHOSTAR	0759 0760 0770 0829 0830 0831 0832 0833 0870 0881 0882
ENIGMA	0358
FINLUX	0766 0769 0784 0849
GLOBECAST	1135
GOLDEN INTERSTAR	0205
GOLDSTAR	0776
GRANVISION	0350 0351
GRUNDIG	0398 0399 0722 0738 0739 0772 0780 0784 0845
HEAD	0361
HIRSCHMANN	0739 0775 0793 0810 0815 1161 1155
HITACHI	0784 0802
HUMAX	0773 0790 0360 0365 0366
ITD(SAGEM) 0311 03	23
ITT/NOKIA 0753 0784	0802
KATHREIN 0383 0393	0739 0783 0345 0848 0856 0867 0208
LG 0381 0394 0776
MEDIASAT 0734 0822
MEDION	0382 0384 0385 0730 0742 0768 0778 0786 0788 0800 0820 0833 0834 0857 0364 0873 0877 1167 1133 1132 1125
MITSUBISHI 0739 0784	84 0825
NEC 0785
NOKIA 0753 0784 0806	06 0819
NORDMENDE 0720 07	24 0763 0784 0846
OCTAGON 0720 0722	0755
OPENBOX 0204
OPTEX	0758 0880 0338 1219 1220 1221 1222 1223 1224 1225 1226 1227 1228 1229 1230 1231 1232 1233 1234 1235 1236 1237 1238 1239 1240 1241 1242 1243
PACE 0739 0784 0796	0812 0816 0856
PHILIPS	0397 0399 0400 0736 0754 0755 0772 0778 0780 0784 0789 0808 0817 0822 0825 0847 0854
PIONEER 0398 0822
POLSAT 0846
PREMIERE 0742 0758	0807 0822
SAGEM	0846 0876
SAGEM TNTSAT	0331
SAMSUNG 0378 0391	0395 0396 0720 0731 0207
SCHNEIDER	0754 0786 0833 0834
SCHWAIGER	0382 0385 0386 0387 0388 0725 0732 0735 0740 0784 0788 0820 0826 0827 0828 0834 0855 0867 1160 1145 1141 1128 1127
SEG 0720 0744 0806	0867 0869
SKY DIGITAL	0812
SKY+	0812
TECHNISAT	0386 0738 0797 0344 0822 0860
TOPFIELD	0781 0782 0343
VANTAGE	0362
VESTEL	0214 0215

DVB

CANAL+	1163
ECHOSTAR	0989
FREEVIEW	0747 0751 0752 0771 0787 0798 0843
GRUNDIG	1159
HUMAX 0532
MEDION 0877
PACE	0752 0796
PHILIPS	0843
PIONEER	0858
PREMIERE 0843
SAGEM 0876 1137
SONY 0747
TCM 1121 1080
THOMSON 0798

DVB-T

FERGUSON 1244

CableBox

BT 0811
CANAL PLUS 0765
MOTOROLA 0779
PIONEER 0791 0792
SAMSUNG 1142
SCIENTIFIC ATLANTA 0794 0795
UPC 1137

DVD

AEG 0670 1001
AIWA 0698 0703
AKAI	0670 0680 0694 0702 1001
AUDIOVOX	1031
BLAUPUNKT	0704
CAMBRIDGE	0697
DAEWOO	0683 0684 0685 0700
DENON	0455
DENVER	0701 1001 1084
DK DIGITAL	0686
ELTA	0670 0691 0702 1001
FERGUSON 1246
FINLUX	0681 0687
FUNAI	0674
GOWELL	0429
GRUNDIG	0670 0680 0697 0699 0700
HARMON/KARDON	0712
HITACHI	0408 0409 0413 0419 0680 0692 0693 0705 0709
HYUNDAI	0681
JBL	0712
JVC	0690 0717 1051 1089
LG	0411 0421 0452 0453 1056
MARANTZ	0690 1062 1104
MEDION	0667 0671 0673 0674 0675 0676 0677 0681 0682 0686 0688 0695 0453 1000 1001 1002 1003 1004 1005 1006 1007 1008 1009 1021 1023 1046 1118 1119 1120 1096 1097 1098 1099 1100
PACKARD BELL	1028 1029 1116 1085
PANASONIC	0412 0718 1055
PHILIPS	0403 0407 0416 0420 0674 0690 0445 1060 1061 1062 1124 1123 1105
PIONEER 0404 0693 1	054 1058
RCA 0704 0716
SAMSUNG 0413 0418	0673 0692 1016 1050
SANYO 0414 0670 0680	0699
SCHAUB LORENZ 1001	1110
SCHNEIDER 0670 0680	0681 0682 0686 0700 1001
SCHWAIGER 0679
SHARP 0406 0415 0680	0711 0451 1087
SONY 0410 0417 0719	1066 1067 1068
TEAC 0670 0693 0704
TECHNICS 0716
TECHNIKA 0686
TOSHIBA 0407 0422	0690 1017 1057 1117 1122
VESTEL 0680 0441
X-BOX 0716
YAMAHA 0706 0443 1060	1060 1061

DVR

HITACHI	0705
JVC	1089
LITEON	1046 1090
MEDION	1002 1046 1100
PACKARD BELL	1029 1085
PHILIPS	1060 1061 1124 1105
SHARP 1087
SONY 1066 1067 1068
THOMSON	0689
TOSHIBA 0690 1057 1	117
YAMAHA	1060 1061

VCR

AIWA	0608 0643
AKAI	0611 0612 0613 0666
BLAUPUNKT 0621 0625	0626 0630 0652 0662
DAEWOO	0616 0627 0393
FINLUX	0621 0622 0647
FUNAI	0674
GRUNDIG	0610 0621 0626 0630 0631 0639 0640 0641 0657
HITACHI	0621 0628 0705 0455 0456 0459 0460 0462 0472 0481
JVC	0645 0646 0717
LG	0624 0455 0457 0459 0461 0470 0475 0479
LOEWE	0621 0625 0630 0662
MARANTZ	0621 0630 0636
MEDION	0608 0625 0629 0643 0673
MITSUBISHI	0621 0642 0645 0647
NEC 0645
PANASONIC 0625 065	0660 0662 0458 1055
PHILIPS	0610 0614 0621 0630 0639 0657 0664 0454 0465 0473 0478
PIONEER 0621 0645
SAMSUNG 0654 0673	0463 0469 0476 1050
SANYO 0622 0634 0638	0467
SHARP 0636 0665 0464
SONY 0618 0651 0652	0653 0655 0719 0468 0477
TECHNICS 0625
THOMSON 0614 0616	0645 0646 0650 0663
TOSHIBA	0621 0627 0643 0659 0690 0456 0462 0466 0471 0474 0477 0480

AUX/TUNER/TAPE

AIWA 0698 0948
DUAL 0671 0677 0695	0908 0935 0958 0978 0990
ELTA 0886 0887 0935
FERGUSON 1248
GRUNDIG 0911 0925	0926
HARMON/KARDON 0895	0896
IPOD	0998
JVC	1051
LG	1056
MEDION	0671 0677 0695 0908 0935 0964 0965 0966 0978 1120 1096 1098
NAD	0929 0930
ONKYO	0955
PACKARD BELL	1116
PANASONIC 0807
PHILIPS	0925 0926
PIONEER 1054 1058
PREMIERE 0807
SAMSUNG 0945 1016
SONY 0931 0932 0933	0940 0941 0942 0943 0944
SONY NETWORK	0746
TEAC	0443
TECHNICS 0949
THOMSON 0846 0979
YAMAHA	0924 0946 0947

HDD, HDplayer

AMSTRAD	0812
BSKYB	0812
ECHOSTAR	0882
FERGUSON 1245 1247
HUMAX	0878
HYUNDAI	0774
MEDION	0730 0788 0873 1167 1046 1125 1118 1100
PACE	0752 0812
PACKARD BELL	1085
PHILIPS 0614 1124
SAGEM 1137
SCHWAIGER 0788 1145 1127
SIEMENS 1148
SKY+ 0812
SONY 0545 1066 1068
THOMSON 0614 0663	0798
TIVO 0614
TOPFIELD 0782
TOSHIBA 1117

ADSL

FREEBOX TV 1162
ORANGE 1166
SAGEM 1163
SAMSUNG 1143
THOMSON 1166
TPS ADSL 1165 1166
UPC 1137

CD/LD

AKAI 0985 0986 0987
DENON 0619 0658 0885
GRUNDIG 0658 0894 0928
HARMON/KARDON	0897
HITACHI	0898 0899 0983
JVC	0900
KENWOOD	0901 0902
LG	0884
MARANTZ 0928
MEDION	0887 0891 0892 0927 0934 0935 0936 0959 0960 0963 0972 0980
MITSUBISHI	0658
NAD	0658 0888 0929
NAIM	0928
ONKYO 0906 0907
PANASONIC	0883 0909
PHILIPS 0910 0928 0982
PIONEER	0658 0890 0893
ROTEL	0928
SAMSUNG 0945
SHARP	0889 0916 0917 0918
SONY	0888 0919 0920 0933 0937 0938 0939
TEAC	0957
TECHNICS	0909 0922
TELEFUNKEN	0658 0983
TOSHIBA 0923
YAMAHA	0916 0921 0947

Blu-Ray, DVD

DENON 1186
LG 1191
MARANTZ 1192 1193
NAD 1194
ONKYO 1190
OPPO 1196
PANASONIC 1197
PHILIPS 1198 1199
PIONEER 1200 1201
SAMSUNG 1202
SHARP 1203
SONY 1204
YAMAHA 1207

SPECIFICATIONS

Ariva	102 mini	103 mini	103 52E	102E	202E	203 150Combo		250Combo
Dimension (cm)	W: 11 D: 7 H: 1.8	W: 12 D: 7.5 H: 2	W: 22 D: 15.3 H: 4	W: 22 D: 15.3 H: 4	W: 26 D: 15 H: 4.5	W: 26 D: 18 H: 4.5	W: 26 D: 18 H: 4.5	W: 26 D: 18 H: 4.5	W: 26 D: 18 H: 4.5
Net Weight 0.3 kg 0.3 kg 0.7 kg 0.8 kg 1.1kg 1.4 kg 0.9 kg 1.4 kg 1.5 kg
Input Voltage	DC 12V		AC 175-250V~ 50Hz/60Hz
Power Consumption	Max 24W	Max 20W	Max 25W	Max 30W
Standby < 0, 5 W
1.Main Chip Sets
CPU frequency (MHz)	400	600	600	400	400	400	600	400	400
Flash Memory	1PC 32Mbit/8Mbyte SPI FLASH
DDR II Memory	1PC 64MX16bit/128Mbyte
2.DVBS Tuner
Tuner Type	ON BOARD
Frequency Range	950 ~ 2150MHz
Input Impedance	75Ω
LNB Power and Polarization	Vertical 13VDC; Horizontal 18VDC @ 400mA (max) 22KHz±0.4KHz(0.6V±0.2V) tone, Overload Protection
Input Level Range -65dBm ~ -25dBm
3.DVBS Channel Decoder
DVBS Demod standard	DVB-S, DVB-S2							DVB-T	DVB-T
DVBS Demodulation	QPSK, 8PSK
DVBS Symbol Rate	2 ~ 90MSPS (Code Rate 1/2)
DVBS Code Rate	1/2, 2/3, 3/4, 5/6, 7/8 for DVBS, 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 for DVBS2
4.TS Demux
Demultiplexer	MPEG2 ISO/IEC 13818-1
Input Bit Rate	Max 100Mbit/s
5.Video Decode
Video Decode	MPEG2 ISO/IEC 13818-2 MP@ML, H.264(MPEG4 part 10) main and high profile level 4.1/MPEG-2 MP@HL
Video Resolution	1920×1080, 1280×720, 720×480
6.Audio Decode
Audio Decode	MPEG-1 layerI/II, PCM downmix, IEC958 SPDIF, Dolby 5.1 channel, Dolby downmix 2 channel, Dolby Prologic 2
Sound Mode	LEFT/RIGHT/STEREO/MONO
Sampling Frequency	32KHz 44.1KHz 48KHz
7.AV Output
Video Bandwidth SD:5.0MHz(-3dB), HD:30MHz(-3dB)
Video Impedance	75Ω
Video Voltage Level	1.0 Vp-p
Audio Freq. Range 20~20KHz
Audio Impedance	600Ω
Audio Voltage Level	2V rms(5.6Vp-p)
8.Environment
Temperature	0~40°C
Humidity	<95%

Ariva 152Combo 252Combo 153Combo 253Combo
Dimension (cm)	W: 26D: 18H: 4.5	W: 26D: 18H: 4.5	W: 26D: 18H: 4.5	W: 26D: 18H: 4.5
Net Weight 1.4 kg 1.5 kg 1.4 kg 1.5 kg
Input Voltage AC 175-250V~ 50Hz/60Hz AC 100-240V~ 50Hz/60Hz
Power Consumption Max 30W Max 45W
Standby < 0, 5 W
1.Main Chip Sets
CPU frequency (MHz)	400 400 600 600
Flash Memory 1PC 32Mbit/8Mbyte SPI FLASH
DDR II Memory 1PC 64MX16bit/128Mbyte
2.DVB'S Tuner
Tuner Type	ON BOARD
Frequency Range	950 ~ 2150MHz
Input Impedance	75Ω
LNB Power and Polarization	Vertical 13VDC; Horizontal 18VDC @ 400mA (max) 22KHz±0.4KHz(0.6V±0.2V) tone, Overload Protection
Input Level Range	-65dBm ~ -25dBm
3.DVB'S Channel Decoder
DVBS Demod standard	DVB-S, DVB-S2, DVB-T	/T2/C /T2/C
DVBS Demodulation	QPSK, 8PSK
DVBS Symbol Rate	2 ~ 90MSPS (Code Rate 1/2)
DVBS Code Rate	1/2, 2/3, 3/4, 5/6, 7/8 for DVBS, 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 for DVBS2
4.TS Demux
Demultiplexer	MPEG2 ISO/IEC 13818-1
Input Bit Rate	Max 100Mbit/s
5.Video Decode
Video Decode	MPEG2 ISO/IEC 13818-2 MP@ML, H.264(MPEG4 part 10) main and high profile level 4.1/MPEG-2 MP@HL
Video Resolution	1920×1080, 1280×720, 720×480
6.Audio Decode
Audio Decode	MPEG-1 layerI/II, PCM downmix, IEC958 SPDIF, Dolby 5.1 channel, Dolby downmix 2 channel, Dolby Prologic 2
Sound Mode	LEFT/RIGHT/STEREO/MONO
Sampling Frequency	32KHz 44.1KHz 48KHz
7.AV Output
Video Bandwidth	SD:5.0MHz(-3dB), HD:30MHz(-3dB)
Video Impedance	75Ω
Video Voltage Level	1.0 Vp-p
Audio Freq. Range	20~20KHz
Audio Impedance	600Ω
Audio Voltage Level	2V rms(5.6Vp-p)
8.Environment
Temperature	0~40°C
Humidity	<95%
