MODE D'EMPLOI TM1710D Camos

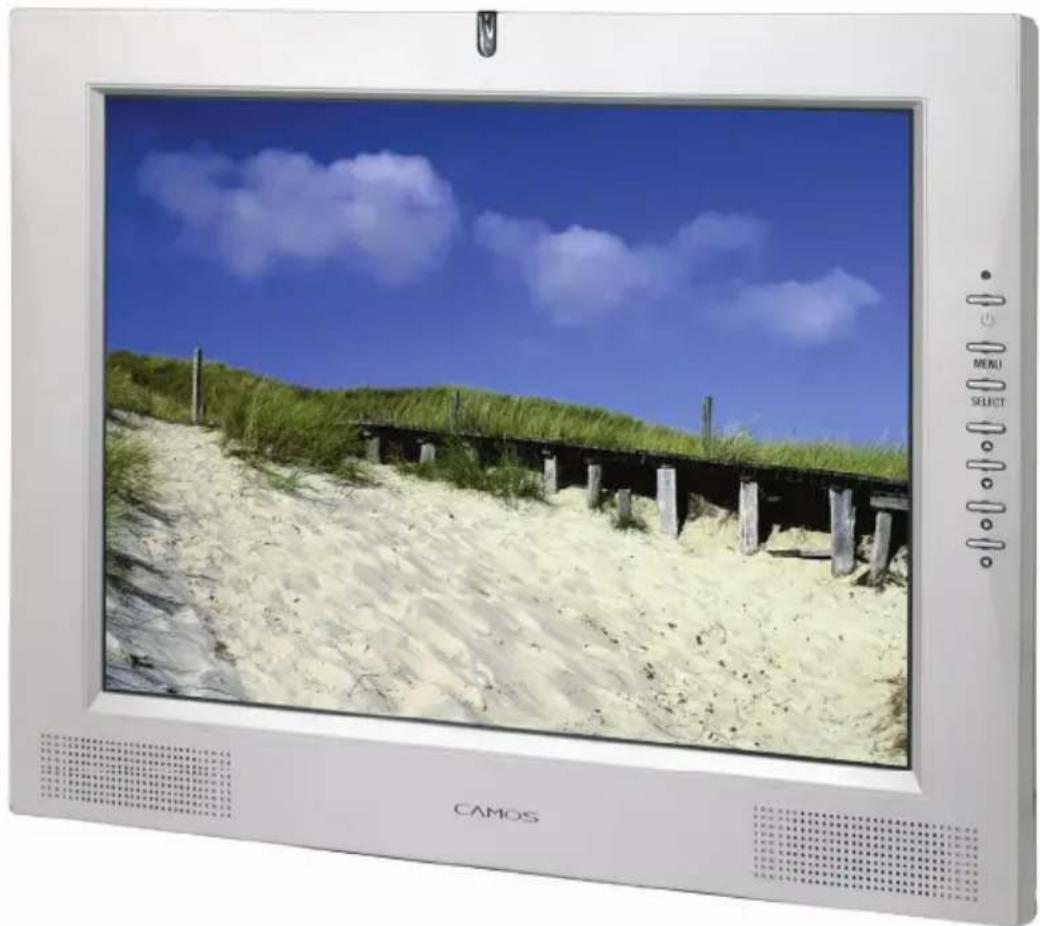

Moniteur LCD /Téléviseur de Couleur avec écran de 43cm (17") pour le montage dans des vehicules

Mode d'Emploi

Ver. 1.2

Félicitations pour votre achat, et merci de la confiance que vous portez à notre produit. Veuillez lore soigneusement ce mode d'emploi avant toute installation et utilisation pour éviter des fautes au montage et le maniement.

1. Sommaire

1. Sommaire 2
2. Mesures de précaution 2
3. Caracteristiques principales 3
4. Moniteur/TV 4
5. Tetecommande 5
6. Fonctionnement 6
7. Menu d'image 7
8. Menu principal 8
9. Sous- Menu Audio 9
10. Menu TV (seulement pour TM-1710D) 9
11. Menu du Couleur (Nuance, temperature) 10
12. Modes de fonctionnement admis 10
13. Connexions 11
14. Entretien et nettoyage 13
15. Mise en place des piles 15
16. Specifications 15

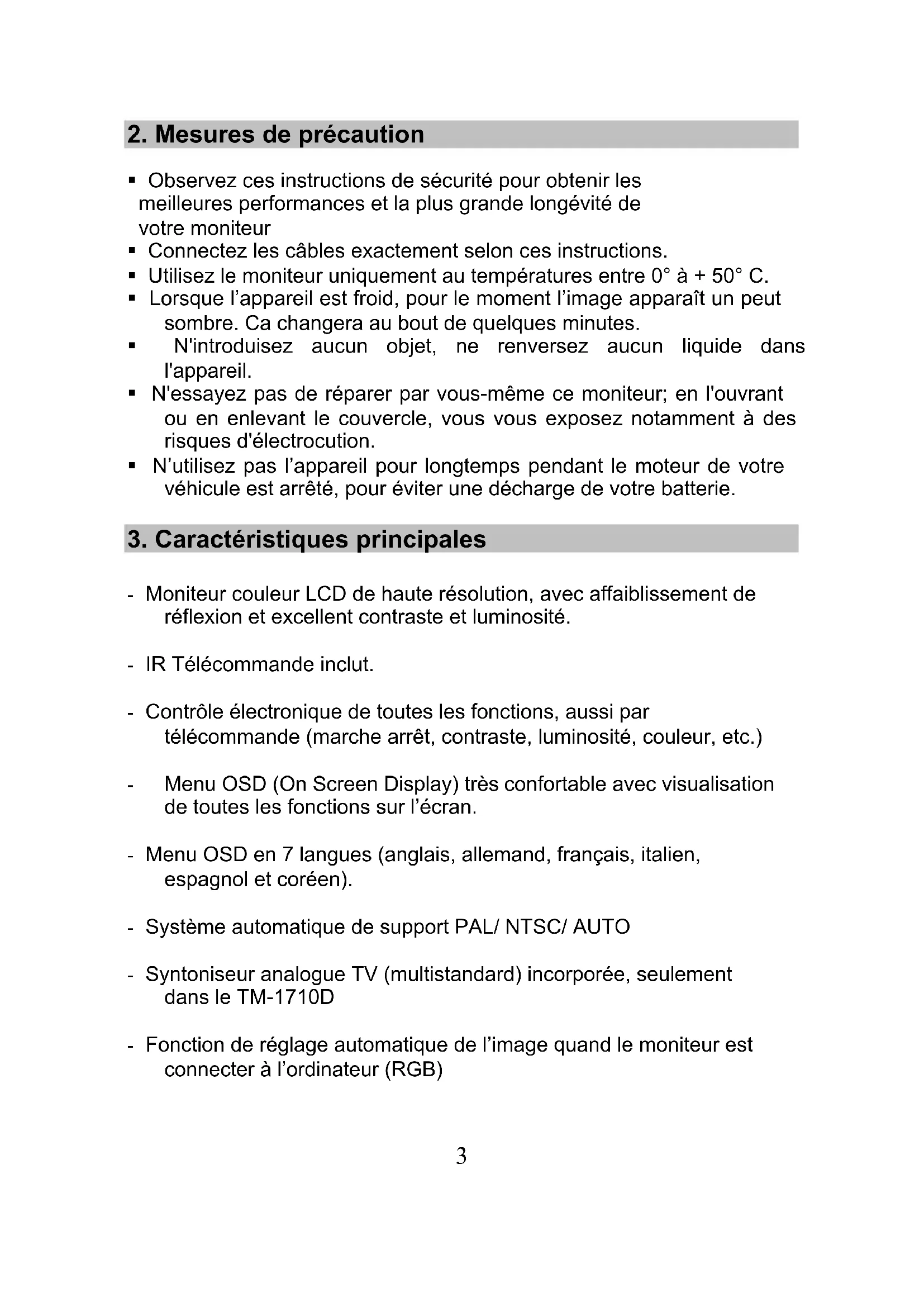

2. Mesures de précaution

• Observez ces instructions de sécurité pour obtenir les valeurs performances et la plus grande longévite de votre moniteur
• Connectez les câbles exactement selon ces instructions.
• Utilisez le moniteur uniquement au températures entre 0^ à +50^ C.
• Lorsque l'appareil est froid, pour le moment l'image apparait un peut nombre. Ca changera au bout de quelques minutes.
• N'introduisez aucun objet, ne renversez aucun liquide dans l'objet.
• N'essayez pas de réparer par vous-même ce moniteur; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution.
• N'utilisez pas l'appareil pour longtemps pendant le moteur de votre vehicule est arrêté, pour éviter une décharge de votre batterie.

3. Caractéristiques principales

• Moniteur couleur LCD de haute résolution, avec affaiblissement de réflexion et excellent contraste et luminosité.
• IR Télecommande inclut.
• Contrôlelectronique de toutes les fonctions, aussi par télécommande (marche arrêt, contraste, luminosité, couleur, etc.)
• Menu OSD (On Screen Display) très comfortable avec visualisation de toutes les fonctions sur l'écran.
• Menu OSD en 7 langues (anglais, allemand, français, italien, espagnol et coreen).
• Système automatique de support PAL/ NTSC/ AUTO
• Syntoniseur analogue TV (multistandard) incorporee, seulement dans le TM-1710D

• Fonction de réglage automatique de l'image quand le moniteur est connecter à l'ordinateur (RGB)

• Connexions pour 2x AV (Vidéo), D-SUB analogue (PC), DVI digital (PC)
  Sortie Audio pour connexion à l'amplificateur
  Sortie IR -Télécommande (signal par boucle)

• Fonction silencieux (muting) par télécommande
• Basse consommation d'électricité

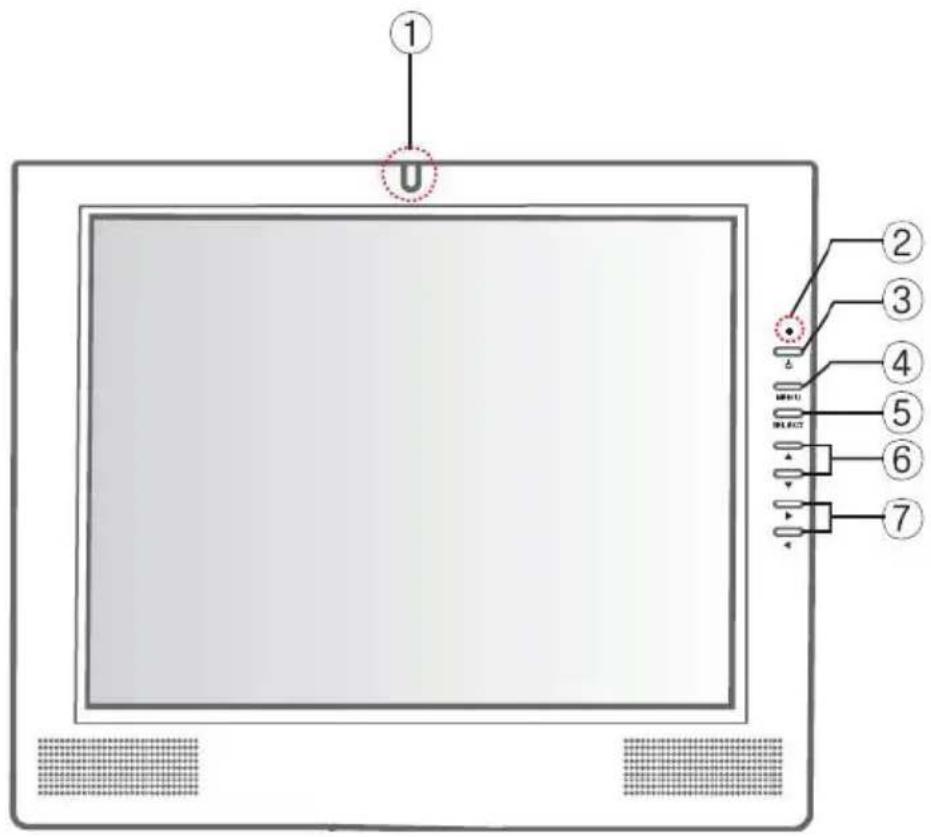

4. Monitor/TV

1. Câpteur pour télécommande
2. Standby / indicateur
3. POWER Touche marche arrêt

4. MENU Pour activer le menu principal

5. SELECT Touche pour sélectionner entre entrée AV1, 2 (Vidéo), DSUB analogue (PC), DVI digital ou TV (TM-1710D) et acceder à un sous-menue.

6. ▼ ▲ Touches pour sélectionner une option dans le menu/ sous-menu.
7. Touches pour modifier la valeur d'un paramètre ( comme la luminosité, etc.) et pour régler le volume.

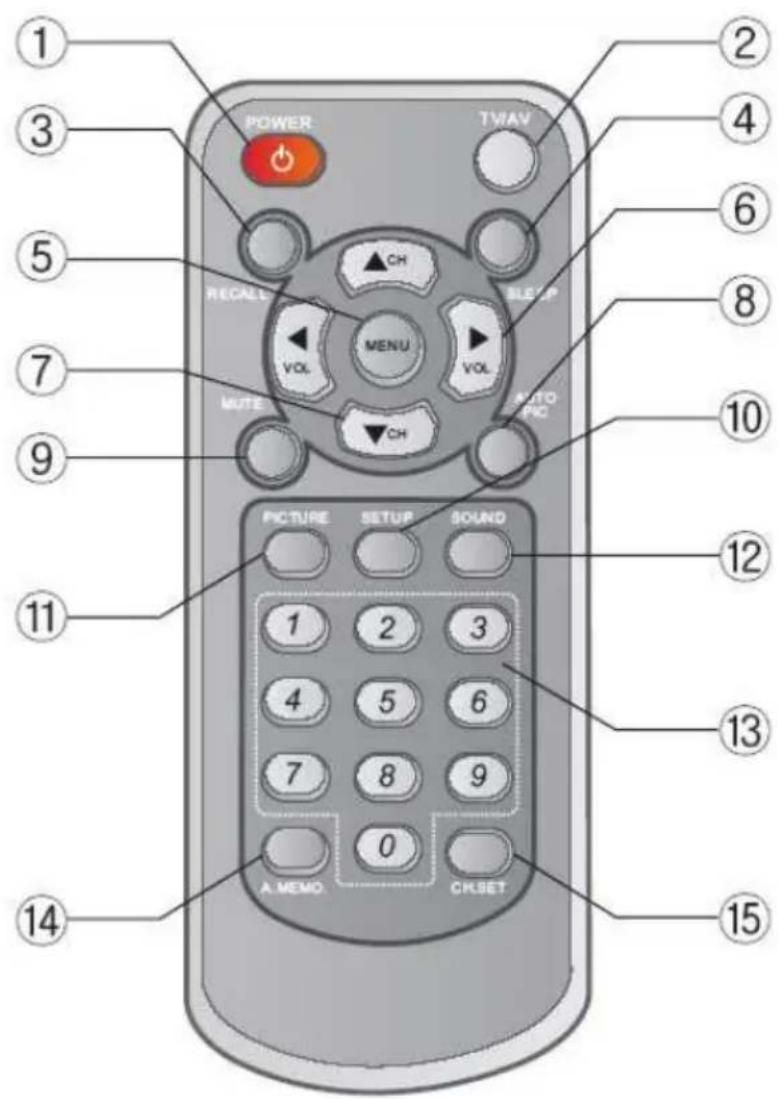

5. Télecommande

1. POWER Appuyez sur la touche Power pour allumer ou eteindre l'appareil

2. TV/AV Touche selection des entrées AV1, 2 (Vidéo), DSUB analogue (PC), DVI digital oder TV (TM-1710D)

3. RECALL Affichage d'etat (Entrée, Système Video, Volume)
4. SLEEP Temporisateur pour la mise en marche et l'arrêt automatique – seulement en mode TV – (0 - 120 minutes aux intervalles de 10 minutes)
5. MENU Touche de menu principal
   VOL Touches pour régler le volume ou pour modifier la valeur d'un paramètre ( comme la luminosité, contraste,etc.)
6. ▼▲ CH Touches pour sélectionner une option dans le menu/ sous-menu ou sélectionner un programme de TV.
7. AUTO PIC Sélection des 4 différentes ajustages (USER, DYNAMIC, NORMAL, MILD) dans le mode video
8. MUTE Fonction silencieux (muting)
9. SETUP Activer le menu SETUP
10. PICTURE Activer le menu de réglage d'image
11. SOUND Activer le menu de réglage du son
12. 0 - 9 Touches numérique pour selectionner le programme (seulement pour TM-1710D)
13. A.MEMO Recherche et mémoire automatique (TM-1710D)
14. CH. SET Touche pour changer des programmes de TV mémorisé (TM-1710D)

6. Fonctionnement

- Les touches de la télécommande sont figuré entre parenthèse ( )

1. ALLUMER (POWER)

Appuyez la touche pour allumer/eteindre l'appareil

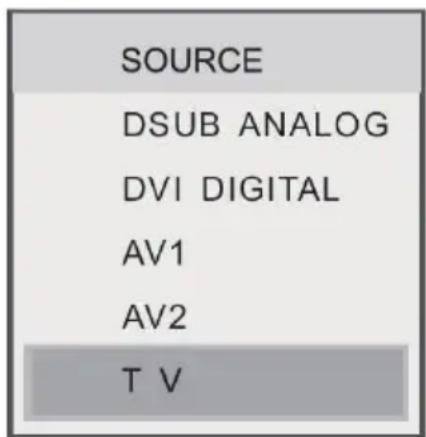

2. SELECT (TV/AV)

Touchepourselectionnerl'entre AV1ouAV2(Vidéo),DSUB analogue(PC),DVI digital ou TV (seulement TM-1710D)

3. MENU (MENU)

Appuyez sur la touche pour acceder au menu principal.

pour acceder aux sous-menus comme image/ installation/ son/ couleur ou TV) utilisez les touches (V△CH)

Pour acceder aux sous-menus, appuyez sur la touche SETUP (▶)

Pour selectionner les fonctions du sous-menu, utilisez les touches ▼△ (∇△ CH)

Pour ajuster les valeurs,utilisez les touches (VOL)

Pour quitter le menu principal touchez deux fois la touche MENU (MENU)

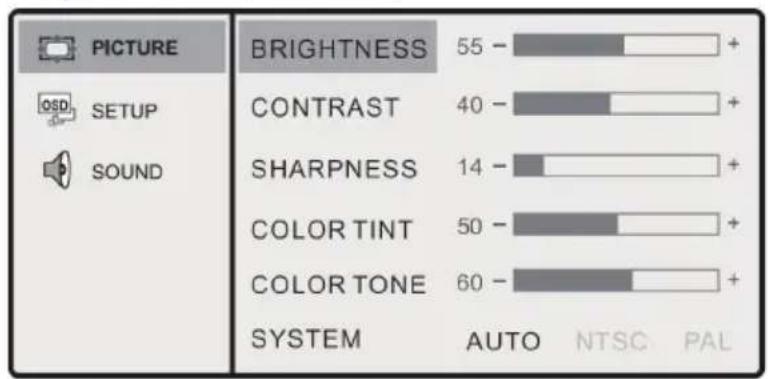

7. Menu d'image

(dans le mode TV il n'existe pas l'option "SYSTEM")

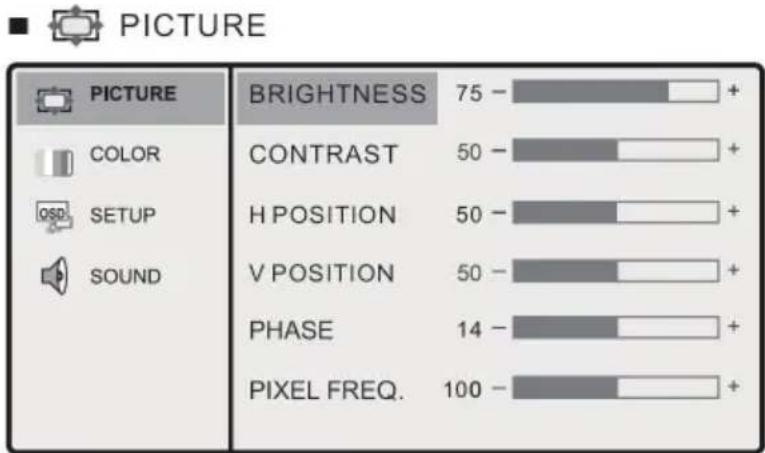

a) À connecter l'ordinateur (DSUB ANALOGUE):

BRIGHTNESS Ajuster la luminosité
CONTRAST	Ajuster le
H POSITION Position horizontale
V POSITION Position verticale
PHASE Ajuster la phase
PIXEL FREQ. Ajuster la fréquence des pixels

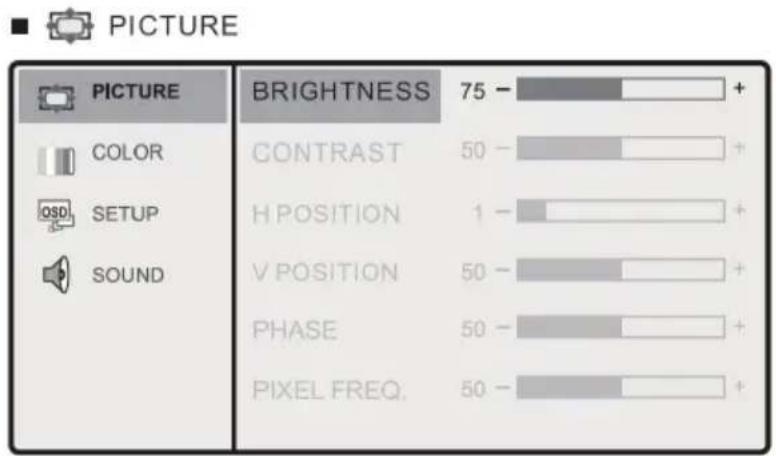

b) A connecter l'ordinateur (DVI DIGITALE):

BRIGHTNESS Uniquement l'ajustage de la luminosité est possible

c) À connecter uns source Video (AV1/AV2):

PICTURE(PICTURE)

BRIGHTNESS	Ajuster la luminosité
CONTRAST	Ajuster le
SHARPNESS	Précision d'image
COLOR TINT	Nuance (seulument pour NTSC)
COLOR TONE	Intensité /contraste de la couleur
SYSTEM Sélection du système TV/VIDéo: PAL (Europe) / NTSC (USA, JAPAN) / AUTO (automatique)

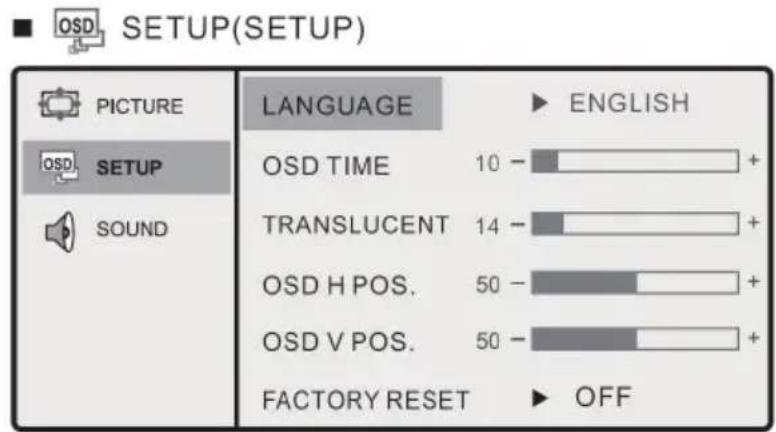

8. Menu principal

À connecter une source video (AV1 / AV2) ou l'ordinateur (DSUB ANALOG / DVI DIGITAL):

LANGUAGE Sélection de la langue du menu (anglais, allemandefrançais, espagnol, italien, japonais, coréen)

OSD TIME (seconds) Régler la durée d'affichage de l'OSD,

TRANSLUCENT Ajuster le menu OSD – Transparency du fond

OSD H POS. Position horizontale du menu OSD

OSD V POS. Position verticale du menu OSD

FACTORY RESET Remise aux valeurs du fabricant

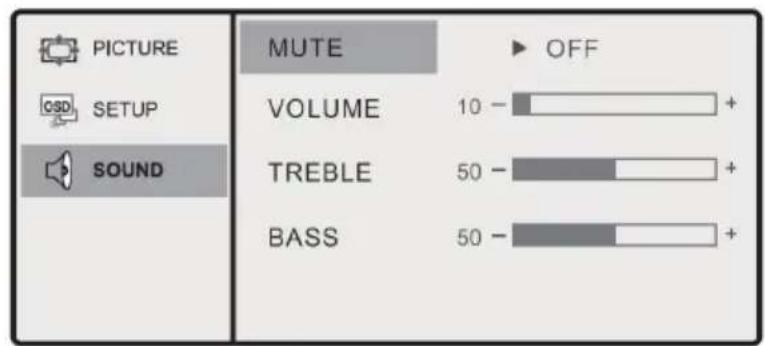

9. Sous- Menu Audio

SOUND(SOUND)

MUTE Fonction de silence
VOLUME Régie de volume
TREBLE Fréquences hautes
BASS	Fréquences basses

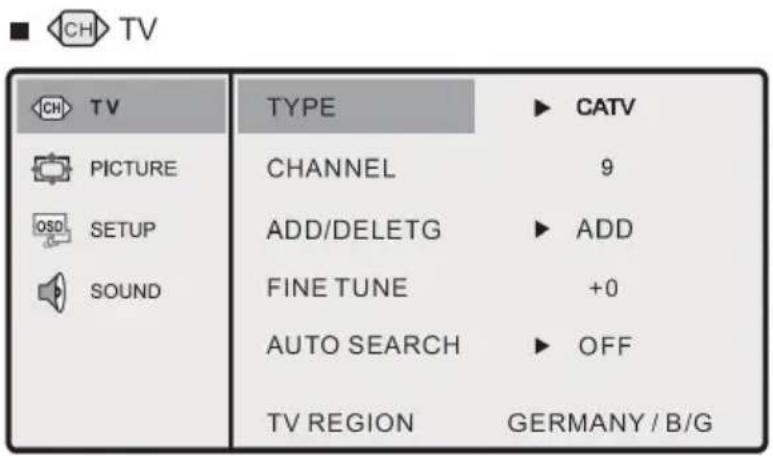

10. Menu TV (seulement TM-1710D)

TYPE	CÂBLE (programmes par câble, réglage fix)
CHANNEL	Select. directe du programme TV
ADD/DELETE	EFFACER = effacer le programme sélectionnéAJOUTER= ajouter un programme
FINE - TUNE	Accord fin des programmes (avec les touches ≮▶)
AUTO SEARCH	Recherche automatique(lancée par les touches ≮▶)
TV REGION	Sélection du système de télévision (avec les touches ≮▶)

Régions de TV:

Allemagne: GERMANY PAL-B/G

Espagne: SPAIN PAL-B/G

Suède: SWEDEN PAL-B/G

Chine: PAL-D/K

Grande Bretagne: UK PAL-I

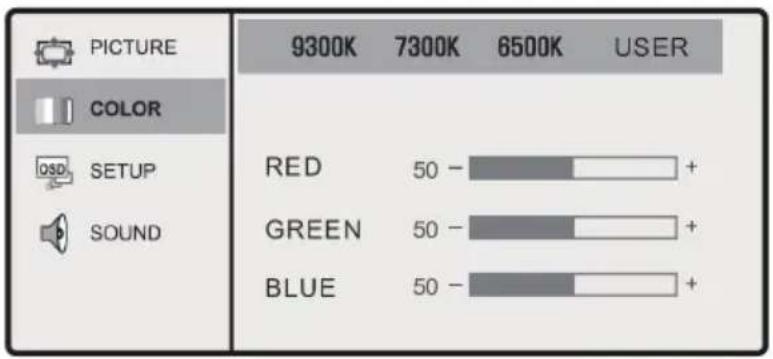

11. Menu du Couleur (nuance, température)

Seulement à connecter l'ordinateur (DSUB ANALOG / DVI DIGITAL):

9300K Température 9300K (rouge 45/vert 43/bleu 50)
7300K Température 7300K (rouge 50/vert 47/bleu47)
6500K Température 6500K (rouge 50/vert 45/bleu 47)
USER	Réglage individuelle

12. Modes de fonctionnement admis ( ordinateur)

Mode	Resolution	Horizontal Frequency(KHz)	Vertical Frequency(Hz)	Pixel Clock Frequency(MHz)	Sync Polarity (H/V)
VGA	720 x 400	31.469	70.087	28.322	- / +
	640 x 480	31.469	59.940	25.175	- / -
	640 x 480	37.500	75.000	31.500	- / -
SVGA	800 x 600	37.880	60.300	40.000	+ / +
	800 x 600	46.875	75.000	49.500	+ / +
XGA	1024 x 768	46.363	60.004	65.000	- / -
	1024 x 768	60.023	75.029	78.750	+ / +
SXGA	1280 x 1024	63.981	60.02	108.000	+ / +
	1280 x 1024	79.976	75.025	135.000	+ / +

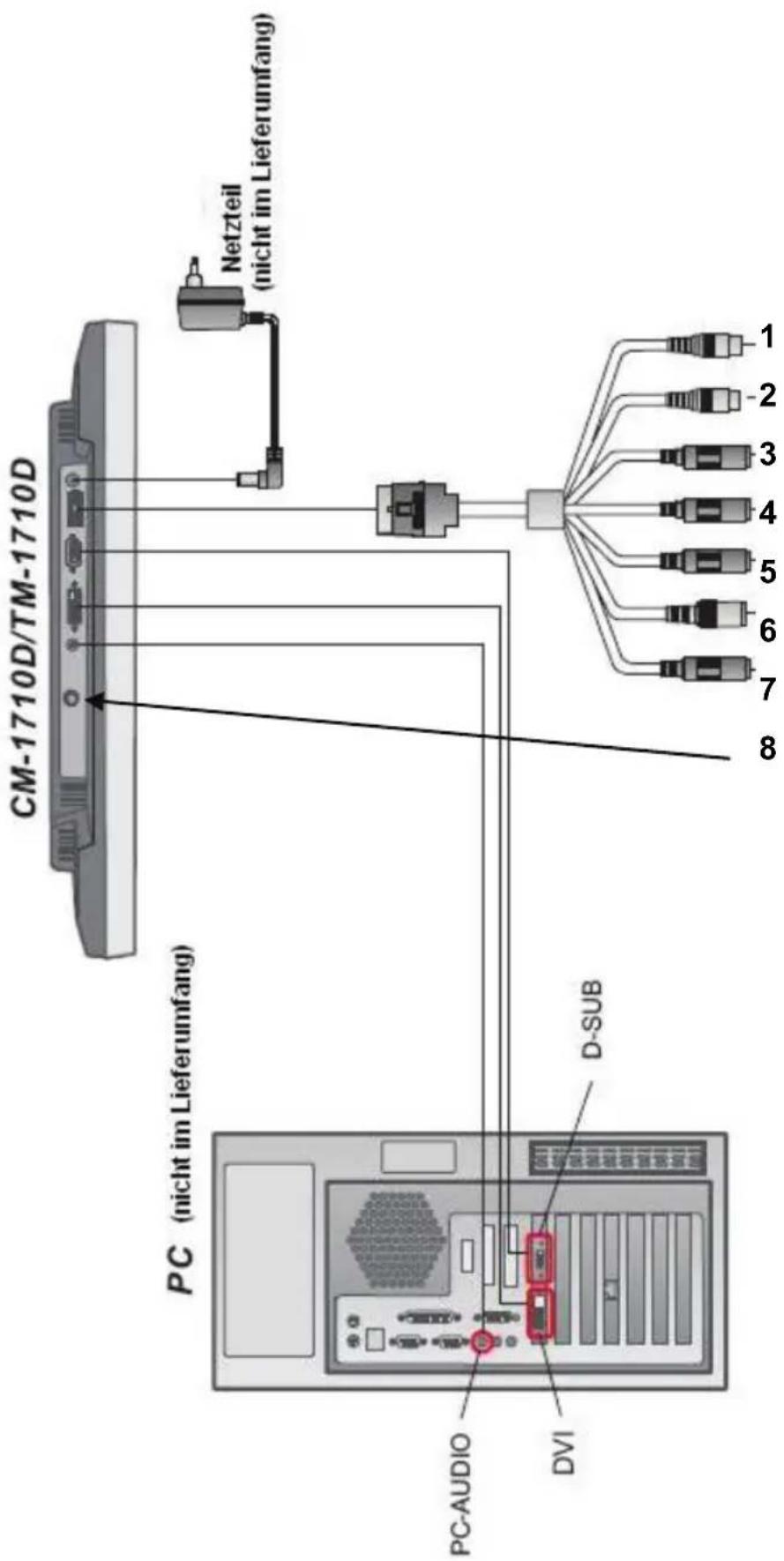

13. Connexions

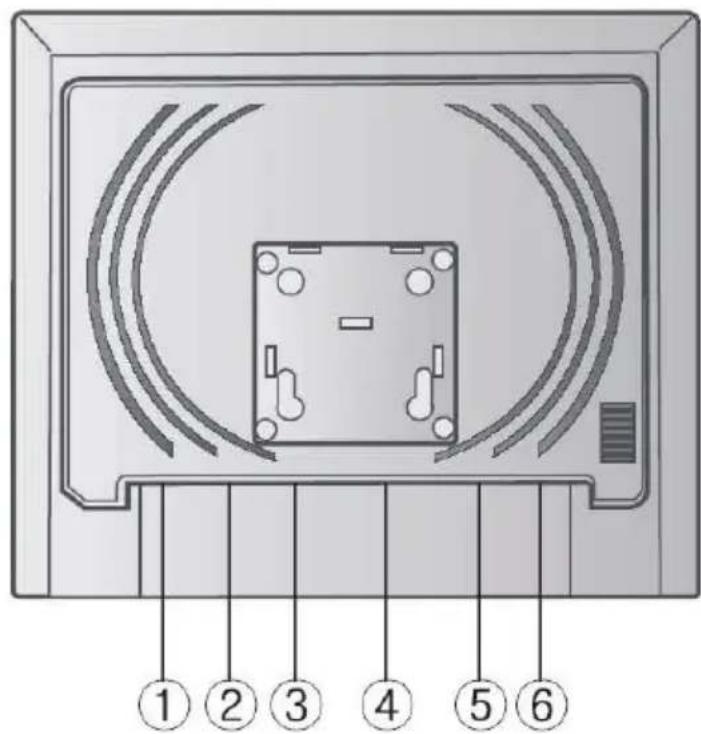

Vue arrête

Le moniteur CM/TM-1710D est préparé pour la fixation murale conforme à la norme VESA 75 ou VESA 100 (nous recommendons notre article Vesamount 75, Art.-Nr. 7045B ou Vesamount 100, Art.-Nr. 7045C).

1. ANT IN Connexion de l'antenne (seulement pour TM-1710D)
2. PC-AUDIO IN Sortie audio à connecter l'ordinateur – pour brancher la carte son
3. DVI Connexion de l'ordinateur par connecteur DVI (meilleure qualite d'image)
4. D-SUB Connexion de I'ordinateur par connecteur D-SUB
5. A/V-IN Connexion du cable multifonctionnel (Vidéo, Audio, etc.)
6. DC 12V IN Alimentation / Connexion cable secteur

1. VIDEO 1 (Cinch/RCA, jaune) Entre 1 Video (Composite)
2. VIDEO 2 (Cinch/RCA, jaune) Entre Video 2 (Composite)
3. AUDIO 1 (3,5mm Stereo jack)

Entrée 1 Audio (Stereo) pour le son de la entrée 1 Video

(le signal passé directement à la sortie Audio)

1. AUDIO 2 (3,5mm Stereo jack)

Entrée 2 Audio (Sté reproduction) pour le son de la vente 2 Video

(le signal passé directement à la sortie Audio)

1. AUDIO OUTPUT (3,5mm Stéreo jack)

Sortie Audio (Stereo), pour connecter un amplificateur.

1. DC 12V Alimentation 12V DC / Connexion pour 12V-adapteur
2. REMOTE OUT (noir) Sortie pour IR-Télécommande. En cas de connecter à l'entrée Télécommande d'un autre apparéil CAMOS par un 3,5 stéreo jack, c'est possible de manier les deux apparéil par la télécommande du monitor.
3. Connexion d'antenne (seulement TM-1710D)

Les connexions des entrées video correspondantes aux connexions AUDIO1 / AUDIO2 et la sortie AUDIO OUTPUT sont des prises femelles de 3,5mm stéréo.

Pour effectuer des connexions aux apparciels différentes, nous avons adjoint des connecteurs Cinch (3,5mm-prise/ 2 x CINCH):

Connecteur CINCH rouge: canal droit de Audio

Connecteur CINCH blanc : canal gauche de Audio

14. Entretien et nettoyage

Nettoyage

• Débranche toujours la prise du moniteur avant de le nettoyer.
• Nettoyez la surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'aérosol ou de nettoyant pour vitres.

Objets et liquides

• N'introduisez aucun objet, ne renversez aucun liquide dans l'appareil. Vous risquez des incendies ou des décharges électriques

Entretien/Service

• N'essayez pas de réparer par vous-même ce moniteur; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise utilisation comme décrit ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien service qualifié.

Attention! Certains éléments internes non isolés de l'appareil sont traversés par un courant électrique assez dangereux pour constituer un risque d'électrocution.

Assurez absolutement de garder le moniteur hors d'atteinte des enfants.
- Mème d'après d'avoir coupé le courant, il reste des condensateurs charges qui peuvent provoquer un choc électrique très dangereux.
Veillez à ne pas insérer d'objets à l'intérieur de l'appareil car ils pouraient toucher des points de tension dangereux ou provoquer des courts-circuits: il y a risque d'incendie ou d'électrocution. Veillez à ne jamais exposer l'appareil à des gouttes ou des jets d'eau.
- Evitez tout endroit humide et poussiéreux ou soumis à des vibrations provenant des enceintes. Ne posez jamais l'appareil proche des objets inflammable.
- Ne placez pas le moniteur à proximé de sources electromagnetique.
- Veillez les normes et réglementations de sécurité correspondantes en cas d'usage commercial.
- En cas de brouillage débranchez immédiatement l'appareil du courant et contactez un technicien de service qualifié.
- L'inobservation des instructions mentionnées ci-dessous peut entraîner une décharge électrique, un incendie, et/ou des blessures graves ou des dommages matériels.

La garantie ne couvre pas les defaults dus à un accident, ni les dommages subs lors du transport vers notre service après-vente, les modifications, les réparations non autorisées, l'inobservation du mode d'emploi et l'utilisation abusive. Nous ne serons tenus responsables d'aucun dégât matériel occasionné par l'appareil ou son impossibilité à fonctionner, ni d'aucun dommage direct ou indirect.

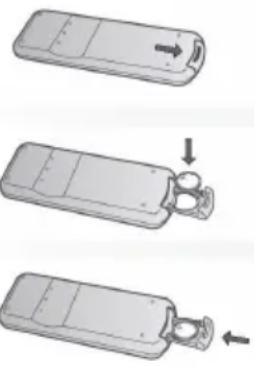

15. Mise en place des piles

1. Retirez le capot du compartment des piles
2. Insérez la pile (CR2025). Vérifiez d'avoir respecté que la polarité plus + vers le haut).
3. Remettez en place le capot du compartment des piles

16. Spécifications

Modèle CM/TM-1710D
Type d'écran / taille	43cm (17") couleur-TFT LCD / 4:3
Couleurs	16,7 millions
Contraste /	500:1
Luminosité	300cd
Résolution native (maximale)	1280 x 1024
Taille des pixels	0,264 x 0,264 (mm)
Angle de vision	gauche/ droite: 80/80 haut / bas: 80/70
Connexions	-DVI digital, RGB analogue (SUB-D) -2x Video composé (Cinch) -2x Audio-In (3,5mm/Cinch) -Audio-out (3,5mm/Cinch) -Connexion d'antenne coaxiale (IEC), seulement TM-1710D
Système Video	PAL / NTSC / Auto
Télécommande infrarouge	oui
Alimentation	12V DC / approx. 36W
Température (fonctionnement)	0 à + 50°C
Température (stockage)	-20 bis + 60°C
Quantité livrée :	-cable multifonctionel -cable adapteur allume cigare -IR-Télécommande
Dimensions (L x H x P)	422 x 371 x 38,5 (mm)
Poids (sans piédestal)	4,8 kg

Les spécifications et caractéristiques sont susceptibles d'être modifiées sans préavis. L'Appareil est soumis au contrôle des normes législatives et prévu pour l'installation dans des vehicules.
