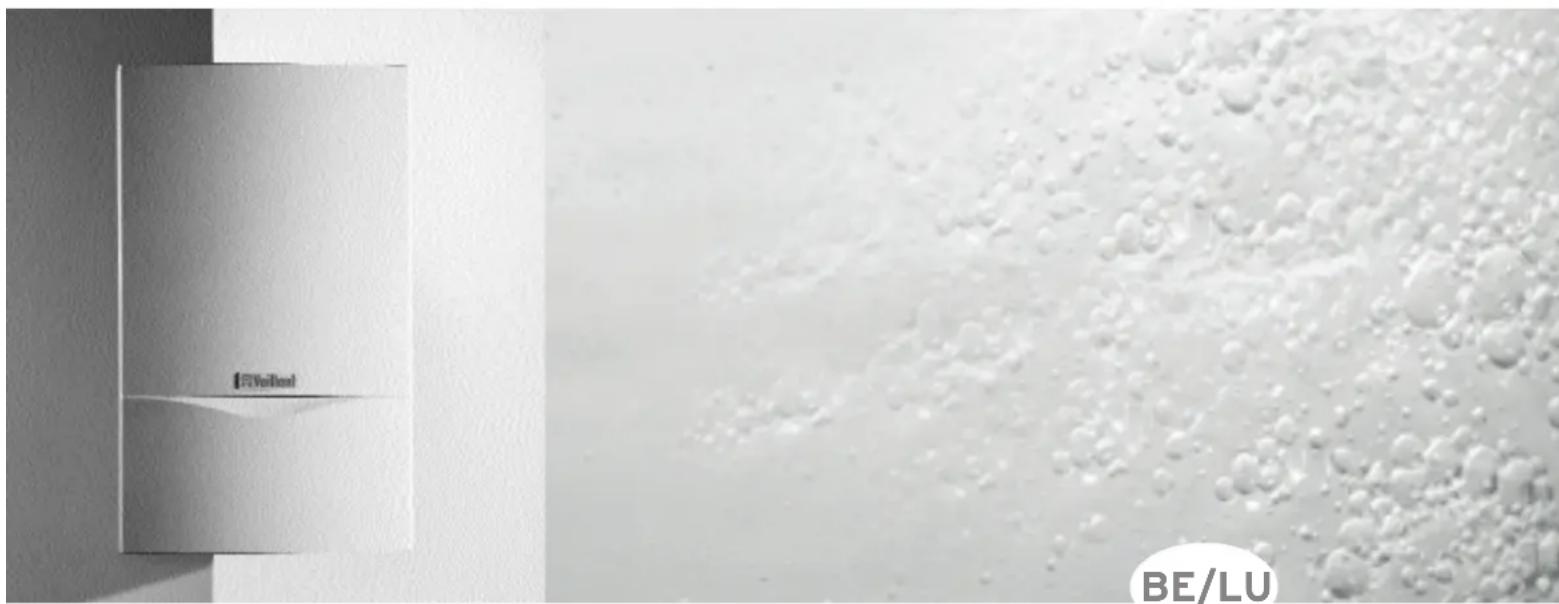

AquaPLUS VUI - Chaudière de chauffage central VAILLANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière murale à gaz à ballon intégré
Marque	Vaillant
Modèle	AquaPLUS VUI
Usage	Chauffage central et production d'eau chaude sanitaire
Alimentation électrique	230 V / 50 Hz
Alimentation gaz	Gaz naturel ou propane (selon installation)
Pression de remplissage (chauffage)	1,0 - 2,0 bars à froid
Température eau chaude sanitaire	Réglable de 50 °C à 65 °C
Température départ chauffage	Réglable selon positions (gauche, centre, droite)
Protection antigel	Intégrée, activation si température départ < 5 °C
Protection anti-légionellose	Cycle automatique à 65 °C toutes les 24 h si température ballon < 55 °C
Affichage	Panneau avec codes d'état et d'erreur
Réglages	Sélecteurs pour température départ chauffage et eau chaude, interrupteur principal, bouton Reset
Entretien extérieur	Chiffon humide et savon doux
Maintenance	Annuelle par un installateur agréé
Garantie	1 an à compter de la date de facturation
Consignes de sécurité	Ne pas utiliser de sprays, solvants à proximité ; ne pas modifier les conduites ; couper le gaz en cas d'odeur
Raccordements	Eau froide, eau chaude, gaz, évacuation des gaz brûlés
Mise en service	Vérifier pression eau, ouvrir vannes d'arrêt, mettre l'interrupteur sur I
Vidange du ballon d'eau chaude	Fermer l'arrivée d'eau froide, ouvrir le robinet de vidange et un point de puisage en hauteur
Réarmement après défaut	Appuyer sur le bouton Reset pendant environ 1 seconde

FOIRE AUX QUESTIONS - AquaPLUS VUI VAILLANT

Comment mettre en service ma chaudière Vaillant AquaPLUS VUI ?

Avant la mise en service, vérifiez que la pression d'eau sur le manomètre est entre 1,0 et 2,0 bars. Ouvrez les vannes d'arrêt du gaz, du retour et du départ chauffage, ainsi que le robinet d'eau froide. Tournez ensuite l'interrupteur principal sur la position I. Réglez les températures souhaitées avec les sélecteurs.

Que faire en cas d'odeur de gaz ?

Suivez ces consignes : n'allumez pas la lumière, n'utilisez pas de téléphone, ne fumez pas. Fermez immédiatement le robinet d'arrêt du gaz. Aérez la pièce, avertissez vos colocataires et quittez les lieux. Prévenez ensuite la compagnie de gaz. Ne touchez à aucun interrupteur électrique.

Comment régler la température de l'eau chaude sanitaire ?

Tournez le sélecteur de réglage de la température de l'eau chaude sur la position souhaitée. La plage de réglage va d'environ 50 °C (butée gauche) à 65 °C (butée droite). Si la dureté de l'eau dépasse 10 °dh, réglez le sélecteur au maximum en position centrale.

Comment activer le système aquathermique pour avoir de l'eau chaude immédiate ?

Pour activer le réchauffage de l'échangeur sanitaire, tournez brièvement le sélecteur de température de l'eau chaude vers la droite jusqu'à la butée. L'eau est alors maintenue en permanence à la température sélectionnée. Pour désactiver, tournez brièvement le sélecteur vers la gauche jusqu'à la butée.

Que signifient les codes d'erreur F.28 ou F.29 ?

Les codes F.28 et F.29 indiquent une défaillance de la flamme au démarrage. L'appareil n'a pas pu s'allumer automatiquement après environ 10 secondes. Effectuez un reset en appuyant sur le bouton Reset pendant 1 seconde. Si l'erreur persiste après trois tentatives, contactez votre installateur.

Comment réinitialiser l'appareil après un défaut ?

Appuyez sur le bouton de Reset (touche 8) et maintenez-le enfoncé pendant environ 1 seconde. L'appareil tentera de redémarrer. Si le défaut est résolu, l'affichage revient en mode normal. Si le problème persiste, contactez un professionnel.

À quelle fréquence faut-il entretenir la chaudière ?

Il est nécessaire de faire entretenir l'appareil une fois par an par un installateur agréé. Nous recommandons de signer un contrat de maintenance pour un suivi régulier. Un entretien annuel garantit la sécurité, le rendement et la longévité de l'appareil.

Comment protéger l'installation contre le gel si je m'absente ?

L'appareil dispose d'une fonction antigel intégrée qui s'active si la température départ descend sous 5 °C, à condition que l'interrupteur principal soit sur I et le robinet de gaz ouvert. Pour une absence prolongée, vous pouvez également vidanger complètement l'appareil et l'installation (voir manuel pages 36-37).

Comment vérifier et ajuster la pression d'eau dans l'installation ?

Lisez la pression sur le manomètre (4). À froid, l'aiguille doit se situer entre 1,0 et 2,0 bars. Si la pression est inférieure à 0,75 bar, ouvrez les robinets de remplissage de l'installation et ajoutez de l'eau du réseau jusqu'à atteindre la pression requise. Fermez ensuite les robinets et purgez les radiateurs.

Comment vidanger le ballon d'eau chaude ?

Fermez la vanne d'arrivée d'eau froide de l'appareil. Ouvrez le robinet de vidange de l'appareil et le point de puisage d'eau chaude le plus haut. L'eau s'écoulera. Lorsque l'eau ne coule plus, le ballon est vidé. Refermez ensuite le robinet de vidange et le point de puisage.

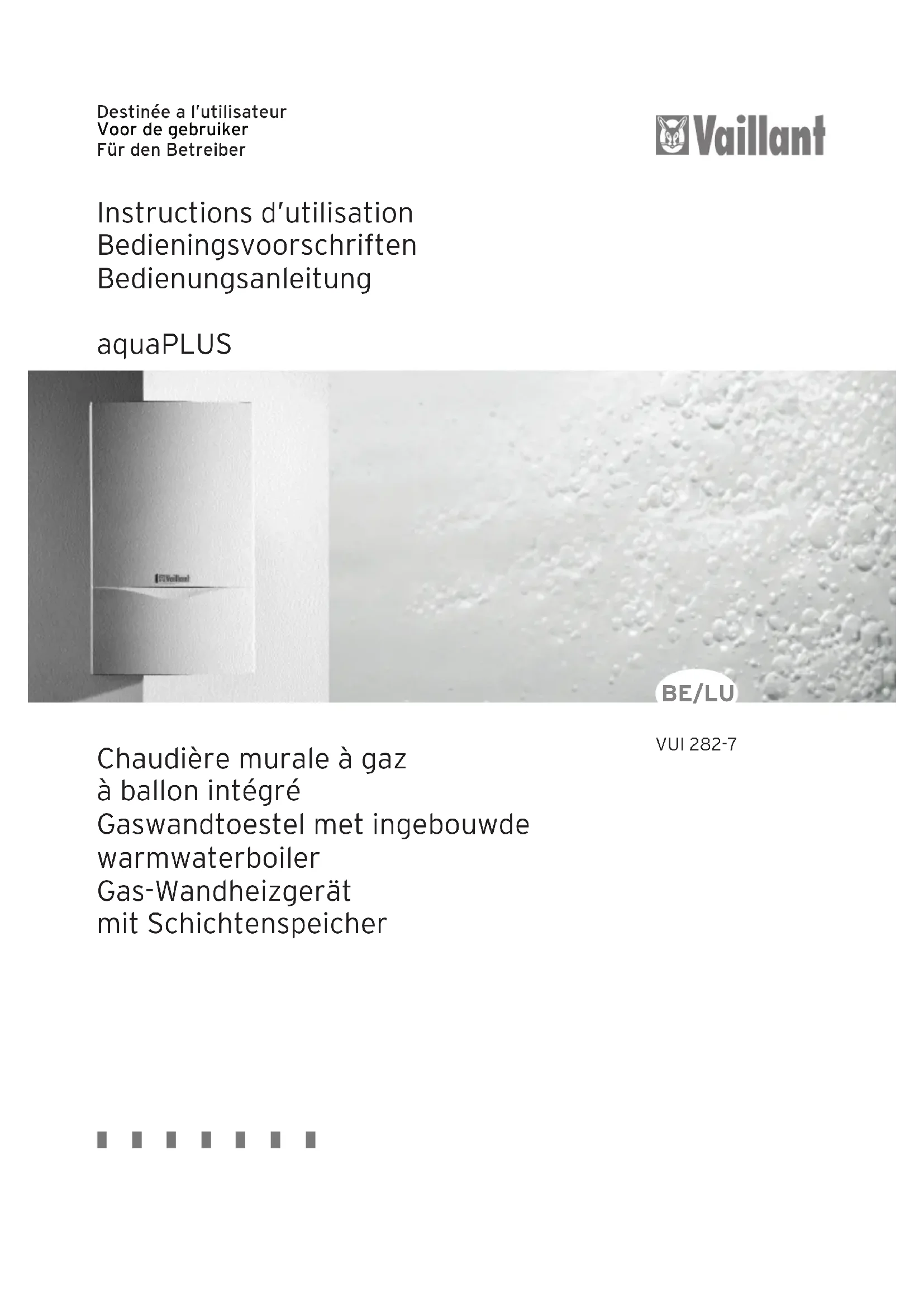

MODE D'EMPLOI AquaPLUS VUI VAILLANT

Instructions d'utilisation

Bedieningsvoorschriften

Bedienungsanleitung

aquaPLUS

Chaudière murale à gaz

à ballon intégré

Pour votre information ....5

Symboles utilisés ....5

Responsabilité ....5

Usage conforme 6

Identification CE 6

Consignes de sécurité .....7

Avertissements 9

Condition de garantie 10

Aperçus 13

Contrôles avant la mise en service .....15

Fonctionnement en eau chaude sanitaire .....17

Fonction de chauffage .....23

Affichages d'état 25

Reset déparasitage 27

Mise hors service 29

Entretien et inspection ....30

Protection antigel ....31

Recherches d'anomalies .....32

Remplir la chaudière et l'installation du côté du chauffage 35

Vidange de la chaudière et l'installation du côté du chauffage ....36

Remplir la chaudière du côté de l'eau potable .....37

Vidange de la chaudière du côté de l'eau potable .....37

Pagina

Algemeen

Veiligheid

Fabrieksgarantie

Bediening

Pour votre information

Symboles utilisés

Attention!

En cas de non-respect de ces consignes, il existe un danger pour la vie et la santé de personnes et/ou un risque du matérielle.

Ce symbole indique des remarques importantes.

- Ce symbole indique une activité nécessaire.

Ter informatie

Gebruikte symbolen

Opgelet!

Les dommages et les blessures qui résultent du non-respect des présentes instructions de service ne sauraient en aucun cas engager notre responsabilité!

Aansprakelijkheid

Les appareils aquaPLUS de Vaillant sont construits selon les règles de l'art et le niveau actuel de la technique, ainsi qu'en respectant les règles reconnues de la sécurité technique. Toutefois, une utilisation incorrecte ou non conforme peut être à l'origine d'un risque pour la santé, voire la vie de l'utilisateur ou de tierces personnes et/ou avoir des répercussions négatives sur le fonctionnement des appareils et d'autres valeurs matérielles. Les appareils sont prévus pour servir de générateurs de chaleur pour des installations de chauffage central à eau chaude en circuit fermé, ainsi que pour la préparation de l'eau chaude. Un autre usage ou un usage qui en découle est considéré comme non conforme à la destination première de l'appareil. Le fabricant/fournisseur rejette toute responsabilité pour des blessures corporelles et/ou des dommages matériels résultant d'un usage non conforme. La responsabilité incombe dans son intégralité à l'utilisateur. Fait également partie d'un usage conforme le respect des instructions de service et d'installation, ainsi que des conditions d'inspection et de maintenance.

Doelmatig gebruik

Avec l'identification CE, il est attesté que les appareils sont conformes aux exigences élémentaires de la directive sur les appareils à gaz (directive 90/396/CEE du Comité) et de la directive sur la compatibilité électromagnétique (directive 89/336/CEE du Comité). Les appareils sont conformes aux exigences élémentaires de la directive relative au rendement (directive 92/42/CEE du Comité).

CE-markering

Consignes de sécurité

Implantation et réglage

L'implantation, les travaux de réglage, ainsi que la maintenance et les réparations des appareils ne doivent être effectués que par une entreprise spécialisée agréée.

Odeur de gaz

Si une odeur de gaz se fait sentir, il convient de respecter les consignes de sécurité suivantes:

• N'allumez/n'éteignez pas la lumière et ne touchez aucun autre commutateur électrique; n'utilisez pas de téléphone dans la zone dangereuse, pas de flamme nue (par ex. briquet, allumette),
• Ne pas fumer dans la zone de danger,
• Fermer le robinet d'arrêt du gaz
• A érer la zone de danger,
• Avertissez vos colocataires et quittez la maison,
• P r évenez la compagnie de gaz.

Modifications dans

l'environnement de l'appareil de chauffage

Il est interdit de modifier quoi que ce soit:

• sur l'appareil de chauffage,
• sur les conduites de gaz et d'arrivée d'air, les canalisations d'eau et les lignes de courant,
• sur le conduit d'évacuation des gaz fumés,
• sur la soupape de sécurité pour l'eau de chauffage,
• sur les éléments structurels qui peuvent avoir une influence sur la sécurité de fonctionnement de l'appareil.

Matières explosives et très inflammables

Ne pas utiliser et ne pas stocker de matières explosives ou très inflammables (par exemple de l'essence, du papier, de la peinture) dans la salle d'implantation de l'appareil.

Consignes de sécurité (suite)

Entretien

Il est nécessaire de faire entretenir l'appareil une fois par an. Pour ce faire, prenez contact avec votre revendeur/distributeur. Nous vous recommandons de signer un contrat de maintenance/inspection avec un professionnel qualifié.

Habillage de type armoire

L'habillage de type armoire de l'appareil est conforme aux prescriptions d'exécution correspondantes. Si vous souhaitez disposer d'un habillage de ce type, adressez-vous à votre société spécialisée.

Ne faites pas usage de spray, de solvant, de nettoyant chloré, de peinture, de colle, etc., à proximité de l'appareil. En effet, dans certaines circonstances défavorables, ces substances peuvent provoquer une corrosion, y compris dans le conduit d'évacuation des gaz fumés.

Contrôler le niveau d'eau

Contrôler le niveau d'eau dans l'installation à intervalles réguliers.

Remplissage de l'installation de chauffage

Pour remplir ou réajuster le niveau d'eau dans l'installation de chauffage, vous pouvez utiliser normalement de l'eau de canalisation. Cependant, dans certains cas exceptionnels, la qualité de l'eau laisse fortement à désirer et ne se prête pas au remplissage de l'installation de chauffage (par exemple de l'eau fortement corrosive ou fortement calcaire). Si un tel cas se présente, veuillez vous adresser à votre installateur. Pour la préparation de l'eau chaude, n'utilisez aucun produit d'addition.

Groupe électrogène de secours

Si vous souhaitez maintenir l'appareil dans un état de fonctionnement au moyen d'un groupe électrogène de secours en cas de panne de courant, les valeurs techniques (tension, fréquence, mise à terre) de ce dernier doivent être compatibles avec celles du réseau électrique et correspondre au moins à l'absorption de puissance de votre appareil. N'hésitez pas à demander conseil auprès de votre installateur.

Pertes d'étanchéité

En cas de pertes d'étanchéité éventuelles au niveau de la canalisation d'eau chaude entre l'appareil et les prises d'eau, fermez immédiatement le robinet d'arrêt de l'eau froide sur l'appareil et faites réparer la perte d'étanchéité par votre installateur.

La durée de garantie est de 1 an à partir de la date de facturation.

1. L'appareil doit avoir été installé par un professionnel qualifié qui, sous son entière responsabilité, aura veillé à respecter les normes et réglementations en vigueur pour son installation.
2. L'appareil doit être muni du label attestant qu'il à été agréé par les instances officielles reconnus en Belgique.
3. Seuls les techniciens d'usine Vaillant sont habilités à effectuer les réparations ou les modifications apportées à un appareil au cours de la période de garantie afin que celle-ci reste d'application. Si d'aventure une pièce non d'origine devait être montée dans un de nos appareils, la garantie Vaillant se variait automatiquement annulée.
4. Afin que la garantie puisse prendre effet, la fiche de garantie doit être dûment complète, signée et affranchie avant de nous être retournée au plus tard quinze jours après l'installation!

La garantie n'entre pas en ligne de compte si le mauvais fonctionnement de l'appareil devait être provoqué par un mauvais réglage, par l'utilisation d'une énergie non adéquate, par une installation mal conçue ou défectueuse, par le non-respect des instructions de montage jointes à l'appareil, par une infraction aux normes relatives aux directives d'installation, de types de locaux ou de ventilation, par négligence, par surcharge, par les conséquences du gel ou de tout usure normale ou pour tout acte dit de force majeure. Dans un tel cas, il y aurait facturation de nos prestations et des pièces fournies. Lorsqu'il y a facturation établie selon les conditions générales du service d'entretien, celle-ci est toujours adressée à la personne qui a demandé l'intervention ou/et la personne chez qui le travail a été effectué sauf accord au préalable et

par écrit d'un tiers (par ex. locataire, propriétaire, syndic...) qui accepte explicitement de prendre cette facture à sa charge. Le montant de la facture devra être acquitté au grand comptant au technicien d'usine qui aura effectué la prestation. La réparation ou le remplacement des pièces durant la période de garantie n'entraîne pas une prolongation de la dite garantie. La mise en application de la garantie exclut tout paiement de dommages et intérêts pour tout préjudice généralement quelconque. Pour tout litige, sont seuls compétents les tribunaux du district du siège social de notre société.

Fabrieksgarantie

Éléments de commande

Bedieningselementen

Bedienelemente

Fig./Afb./Abb. B.1

Aperçus

Eléments de commande

Appuyez sur le volet frontal en haut au centre et ouvrez-le vers vous. Vous pouvez alors reconnaître des éléments de commande; ces derniers possèdent les fonctions suivantes:

1 Sélecteur de réglage de la température de départ chauffage (page 22/23).
2 Touches "+" et "-" pour avancer ou reculer la lecture de l'affichage (pour les installateurs lors des travaux de réglage et lors de la recherche de pannes).
3 Interrupteur principal pour la mise sous tension ou hors tension de l'appareil (pages 16/17).
4 Manomètre pour indiquer la pression dans l'installation de chauffage.
5 Régulation intégrée (accessoire pour accroître le confort d'utilisation).
6 Touche "i" pour faire apparaître des informations.
7 Panneau d'affichage pour indiquer le mode d'exploitation actuel (page 14/15) ou pour afficher certaines informations supplémentaires (page 24/25).
8 Touche de "Reset": pour réinitialiser certaines anomalies (cf. page 26/27).
9 Sélecteur de réglage de la température de l'eau chaude sanitaire (page 16/17 et au-delà).

Overzicht

Bedieningselementen

Ouvrir les vannes d'arrêt

Vous pouvez obtenir les informations suivantes sur l'affichage:

1 Anomalie dans le conduit d'air/des gaz brûlés
2 Mode chauffage activé
3 Soutirage de l'eau chaude
4 Démarrage à chaud activé
5 La pompe de chauffage est commandée
6 La soupape interne des gaz est commandée
7 Température aller de chauffage activée (par ex. 50 °C)
Affichage d'un code d'état ou d'un code d'erreur (voir pages 25-27)
8 Fonctionnement du brûleur en ordre (flamme sans croix)
Anomalie de la flamme (flamme avec croix, voir page 26/27)

ou

ou

Display

Contrôles avant la mise en service

Ouvrir les vannes d'arrêt

La vanne d'arrêt de l'eau froide doit être ouverte.

- Ouvrez un robinet de prise d'eau chaude et assurez-vous que de l'eau s'en écoule.

- Vérifiez si les vannes d'arrêt des canalisations de départ et de retour du chauffage (1 et 2) et si la vanne d'arrêt de gaz (3) sont ouvertes.

Les vannes d'arrêt des canalisations de départ et de retour du chauffage et la vanne d'arrêt de gaz sont ouvertes lorsque l'encoche correspond avec le sens d'écoulement de l'eau.

Contrôle du niveau d'eau

Waterstand controleren

Wasserstand kontrollieren

Fonctionnement en Eau Chaude Sanitaire

Warmwaterbereiding

Warmwasserbereitung

Contrôle du niveau d'eau

- Contrôlez le niveau d'eau (pression de remplissage) de l'installation sur le manomètre (1).

Pour un fonctionnement irréprochable de l'installation de chauffage, à froid, l'aiguille du manomètre (1) doit se trouver dans la zone de pression de remplissage entre 1,0 et 2,0 bars. Si la pression est inférieure à 0,75 bar, ajoutez de l'eau en conséquence (voir p. 18). Si l'installation de chauffage s'étend sur plusieurs étages, des valeurs supérieures peuvent s'imposer pour le niveau d'eau de l'installation sur le manomètre. Interrogez votre société spécialisée à ce sujet.

Waterstand controleren

Fonctionnement en eau chaude sanitaire

L'interrupteur principal ne doit être mis sous tension que si l'installation de chauffage est correctement remplie d'eau. En cas de non-respect, la pompe et l'échangeur thermique pourraient être endommagés.

• Tournez l'interrupteur principal (2) en position „I“.
• Réglez le bouton (3) de réglage de la température de l'eau chaude sur la température souhaitée. Correspondances:

a - butée gauche env. 50 °C
b - butée droite max. 65 °C

Si la dureté de l'eau est supérieure à 10 °dh (1,79 mol/m³) régler le sélecteur ECS (3) au maximum en position centrale (fig. B.5).

Warmwaterbereiding

Activation et désactivation du système aquathermique

Activation et désactivation du système aquathermique

Le système aquathermique du modèle aquaPLUS vous permet d'obtenir immédiatement de l'eau chaude à la température souhaitée, sans temps de chauffage. Pour cela, l'échangeur thermique d'eau chaude du modèle aquaPLUS est maintenu à un niveau de température présélectionné.

• Pour mettre en service le système de réchauffage de l'échangeur sanitaire, tourner brièvement le sélecteur (1) vers la droite jusqu'à la butée. Sélectionnez maintenant la température souhaitée (voir page 16/17). L'eau est alors maintenue continuellement à cette température et est immédiatement disponible pour un puisage.
• Pour mettre hors service le système de réchauffage de l'échangeur sanitaire, tourner brièvement le sélecteur (1) vers la gauche jusqu'à la butée.

En ouvrant un robinet d'eau chaude (1) depuis un robinet de puisage (lavabo, douche, baignoire, etc.), l'appareil est mis automatiquement en service, distribuant ainsi de l'eau chaude

Votre appareil arrête automatiquement la préparation eau chaude à la fermeture du robinet de puisage. Le cas échéant, le ballon d'eau chaude intégré dans l'appareil sera rechargé, par exemple en cas de soutirage d'une quantité d'eau plus importante.

Attention! Les appareils sont pourvus d'une commutation automatique de protection contre la légionellose: dès lors que la température dans le ballon d'eau chaude descend au dessous de 55 °C, l'accumulateur sera réchauffé une fois à 65 °C dans une période de 24 heures. Veuillez toutefois remarquer que dans un tel cas, il existe un danger d'échaudure en cas de soutirage d'eau.

Warmwater tappen

Régler la température départ chauffage

Régler le régulateur externe

Externe regelaar instellen

Régler la température départ chauffage

• Placer l'interrupteur principal (1) sur la position „I“.
• Régler le sélecteur de réglage de la température départ chauffage (2) sur la température souhaitée. A cet effet, nous recommandons les réglages suivants:
• Position à gauche pendant les phases de transition mais ne pas tourner jusqu'à la butée, (lorsque la butée est à gauche, le mode chauffage est hors circuit)
• Position centrale en cas de froid modéré,
• Position à droite en cas de période de grand froid.

Werking verwarming

Régler le régulateur externe

- Réglez le régulateur de la température de la pièce (3, accessoire) et/ou la vanne thermostatique du radiateur (4, accessoire) selon les instructions correspondantes.

CONSEIL!

Vaillant possède quelques thermostat d'ambiance dans son programme d'accessoires qui vous permettra d'augmenter votre confort. De plus, cette régulation précise et économique vous permettra aussi de ménager votre installation, votre portemonnaie, ainsi que l'environnement.

Prenez conseil auprès de votre installateur!

Externe regelaar instellen

Tableau B.1: affichages d'état (un aperçu complet des codes d'état peut être trouvé dans les instructions d'installation).

* Fonction de chauffage

** Fonction de préparation de l'eau chaude

(pour les travaux de maintenance et de réparation effectués par l'installateur)

Les affichages d'état sont activés en appuyant sur la touche "i" (1). Le code d'état correspondant apparaît alors sur le panneau d'affichage (2), par exemple "S.34" pour le mode de protection antigel. Vous pouvez identifier la signification de quelques codes d'état en vous reportant au tableau ci-dessous. En appuyant une nouvelle fois sur la touche "i", vous retournez au mode normal. Durant les phases de commutation, par exemple lors de la remise en route en raison du non-allumage de la flamme, le message d'état "S." apparaît brièvement.

Statusindicaties

Anomalies lors de l'allumage

Si aucun allumage automatique ne se produit au bout d'environ 10 secondes, l'appareil ne se met pas en service et commute sur "Anomalie". Cet état est indiqué optiquement par l'affichage du code d'erreur "F.28" ou "F.29" (défaillance de la flamme au démarrage de l'appareil). Un nouvel allumage automatique ne peut avoir lieu qu'après avoir effectué une action de "Reset".

- Dans ce cas, appuyez sur le bouton de reset (2, fig. B.12) et maintenez-le enfoncé pendant 1 seconde environ.

Si après une troisième tentative de déparasitage, l'appareil reste toujours hors service, veuillez contacter votre installateur ou le service après-vente agréé.

En cas de niveau d'eau insuffisant ou combustion à sec, l'appareil commute également sur "Anomalie". Cette "Erreur" est affichée par les codes d'état "F.22", "F.23" ou "F.24". En ce cas, l'appareil ne devra être remis en service que lorsque le volume d'eau dans l'installation de chauffage sera rempli à un niveau suffisant.

Anomalies dans la ventouse (amenée d'air frais/évacuation des gaz brûlés)

Les appareils aquaPLUS Turbo de Vaillant sont équipés d'un extracteur. En cas de dysfonctionnement de ce dernier, l'appareil se met automatiquement hors service. Les messages d'erreur "F.32" ou "F.33" apparaissent alors sur le panneau d'affichage.

Veuillez contacter votre installateur ou le service après-vente agréé afin de procéder à une vérification de l'appareil.

Ontgrendelen

Désactivation du chauffage

CONSEIL!

Vous pouvez par exemple arrêter la fonction de chauffage en été; toutefois, la préparation de l'eau chaude restera toujours en service.

- Pour ce faire, tournez le bouton tournant de réglage de la température de départ chauffage (1) sur la butée de gauche.

Uit bedrijf nemen

Mise hors service intégrale

Pour une mise hors service intégrale, désactivez aussi bien le système de chauffage que celui de la préparation de l'eau chaude.

- Pour ce faire, placer le bouton tournant (2) sur la position «0».

En cas de mise hors service pendant une période prolongée (par exemple pendant les vacances), il est également recommandé de fermer le robinet d'arrêt de gaz, ainsi que le robinet d'arrêt de l'eau froide. Dans ce contexte, tenez également compte des remarques sur la protection antigel (voir page 31).

Entretien et inspection

Nettoyez l'habillage de votre appareil avec un chiffon humide et un peu de savon. N'utilisez pas de récurant ni de nettoyant qui pourrait endommager le revêtement ou les armatures en plastique.

L'appareil doit être soumis à un contrôle et à un entretien au moins une fois par an, ce travail devant être effectué par un installateur agréé. Pour un entretien régulier, nous vous conseillons de signer un contrat de contrôle et de maintenance avec votre installateur ou avec Vaillant.

Si vous devez vous absenter pendant une période de gel, veillez à ce que l'installation de chauffage reste en service et que les pièces soient suffisamment tempérées.

Votre appareil est équipé d'une fonction antigel : si la température de départ chauffage descend au-dessous de 5 °C et que l'interrupteur principal est enclenché et le robinêt de gaz ouvert, l'appareil se met automatiquement en service et chauffe le circuit interne à 30 °C environ.

Une circulation de toute l'installation de chauffage ne peut pas être assuré.

Assurez-vous que l'appareil se désactive automatiquement par l'intermédiaire des dispositifs de surveillance intégrés en cas d'anomalie correspondante, par exemple une interruption de l'approvisionnement énergétique (gaz ou électricité) ou en cas d'anomalies survenant dans le dispositif d'évacuation de gaz brulé.

La protection antigel et les dispositifs de surveillance ne peuvent fonctionner qu'à la condition que l'interrupteur principal de l'appareil soit positionné sur "I" et qu'aucune coupure de courant ne se produise sur le réseau électrique.

Une autre possibilité pour la protection antigel consiste à purger complètement l'appareil et l'installation de chauffage (page 36/37).

Vorstbescherming

Recherches d'anomalies

Si votre appareil Vaillant connaît des problèmes de fonctionnement, veuillez vérifier les points suivants:

1. L'appareil ne se met pas en service

• l'alimentation en gaz est-elle raccordée?
• l'alimentation en eau est-elle assurée?
• le niveau d'eau est-il suffisant?
• l'alimentation en courant est-elle sous tension?
• l'interrupteur principal est-il enclenché? (position de l'interrupteur sur "I")
• y-a-t-il une anomalie à l'allumage? (voir page 24/25)

2. La préparation de l'eau chaude en ordre fonctionne normalement, mais le chauffage ne se met pas en service

• Besoin en chaleur requis par le régulateur externe? (voir page 22/23)

Si votre appareil ne fonctionne toujours pas parfaitement, veuillez contacter votre installateur ou le service après-vente de Vaillant.

Foutopsporing

Remplir la chaudière et l'installation du côté du chauffage

Pour garantir un fonctionnement irréprochable de votre installation de chauffage, l'aiguille du manomètre (2) doit se trouver entre 1,0 et 2,0 bars à froid. Si la pression de remplissage est inférieure à 0,75 bar, ajoutez de l'eau en conséquence. Si l'installation de chauffage s'étend sur plusieurs étages, des valeurs supérieures peuvent s'imposer sur le manomètre. Interrogez votre société spécialisée ou le service après-vente Vaillant à ce sujet.

Pour remplir l'installation cde chauffage, n'utilisez que de l'eau propre du réseau. Il est interdit d'ajouter des produits chimiques ou des produits antigel!

Pour le remplissage de l'installation, veuillez procéder comme suit:

• Ouvrez tous les robinets thermostatiques de l'installation.
• Tournez lentement les robinets de remplissage de l'installation (à prévoir par l'installateur) et procéder au remplissage d'eau jusqu'à que le niveau d'eau requis soit atteint (2).
  ●Fermez les robinets de remplissage.
• Purgez l'air qui se trouve dans les radiateurs de l'installation de chauffage.
• Vérifiez une nouvelle fois la pression de l'eau (et répéter la procédure de remplissage le cas échéant).

Vidange de la chaudière et l'installation du côté du chauffage

Pour vidanger l'appareil ou l'installation il convient de procéder comme suit:

●Fixez un tuyau souple au point de vidange de l'installation.
- Amenez l'extrémité libre du tuyau à un conduit d'évacuation adapté.
- Ouvrez le robinet de vidange.
- Ouvrez les purgeurs d'air sur les radiateurs en commençant par le radiateur situé le plus en hauteur et en poursuivant l'opération du haut vers le bas.
- Lorsque toute l'eau s'est écoulée de l'installation, refermez les purgeurs d'air des radiateurs ainsi que le robinet de vidange.

Remplir la chaudière du côté de l'eau potable

Pour remplir l'appareil ou le ballon d'eau chaude intégré dans l'appareil avec de l'eau potable, il convient de procéder comme suit:

• Assurez-vous que la vanne d'admission d'eau froide de l'appareil est ouverte.
• Ouvrez une vanne de distribution d'eau chaude à proximité de l'appareil, ce qui remplira le ballon d'eau chaude de l'appareil et le purgera dans le même temps de son air à travers la vanne de distribution ouverte.
• Dès que de l'eau s'écoule de la soupape ouverte de distribution, la réserve d'eau potable de l'appareil est remplie.
  ●Fermez le robinet de remplissage.

Vidange de la chaudière du côté de l'eau potable

Pour vider le ballon d'eau chaude intégré dans l'appareil, il convient de procéder comme suit:

• Fermez la vanne d'arrivée d'eau froide de l'appareil.
• Ouvrez le robinet de vidange de l'appareil, ainsi que le point de distribution d'eau chaude placé le plus en hauteur. Le ballon d'eau chaude de l'appareil sera ainsi aéré et purgé au moyen du robinet de vidange ouvert.
• Dès lors que de l'eau ne s'écoule plus par le robinet de vidange, cela signifie que la réserve d'eau portable de l'appareil est vidée.
  ●Fermez ensuite le robinet de vidange de l'appareil ainsi que le point de distribution d'eau chaude qui est ouvert.
