Type de produit	Caisson de basses actif
Marque	Velodyne
Modèle	DD10plus (Digital Drive Series)
Haut-parleur	10 pouces (25,4 cm) à longue excursion
Amplification	Numérique, classe D
Puissance RMS	1250 watts
Réponse en fréquence	18 Hz – 120 Hz (±3 dB)
Dimensions (H x L x P)	41,9 x 36,8 x 40,6 cm (16,5 x 14,5 x 16 pouces)
Poids	22,7 kg (50 lb)
Alimentation	Secteur 220-240 V, 50/60 Hz
Fonctions principales	Auto-égalisation numérique (Auto EQ), réglage de phase, filtre passe-bas variable, mode veille
Entrées	LFE (RCA), entrées ligne stéréo, entrée micro pour calibration
Sorties	Sortie ligne (pour chaînage de plusieurs caissons)
Accessoires inclus	Télécommande, micro avec support, cordon USB 3 m, cordon mini-XLR 3 m, cordon vidéo composite 7,6 m, CD de bruit rose, CD-ROM d'installation, gants blancs
Entretien et nettoyage	Débrancher avant nettoyage. Essuyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas obstruer les fentes de ventilation. Ne pas exposer à l'humidité. Utiliser le cordon secteur fourni.
Pièces détachées et réparabilité	Consulter un revendeur agréé Velodyne. Indice de réparabilité non fourni.
Informations générales	Caisson étanche (lire le guide d'installation rapide). Garantie : se référer au document fourni.

FOIRE AUX QUESTIONS - DD10plus VELODYNE

Comment installer le caisson de basses DD10plus ?

Choisissez un emplacement en angle (plus de graves) ou latéral (plus doux). Raccordez le caisson à votre intégré/préprocesseur via la sortie LFE, puis branchez le micro de calibration. Suivez les étapes du guide d'installation rapide.

Comment réaliser l'auto-égalisation ?

Placez le micro à la position d'écoute, retirez la grille du caisson, puis appuyez sur la touche Auto EQ de la télécommande ou en façade. La procédure dure environ 5 minutes. Suivez les instructions sur l'afficheur.

Que faire si l'afficheur indique 'HI and Err' ou 'LO and Err' ?

'HI and Err' signifie que le volume du système est trop fort : baissez le volume de votre intégré/préprocesseur et appuyez sur Reset sur la télécommande. 'LO and Err' signifie volume trop faible : augmentez le volume puis appuyez sur Reset. Recommencez l'auto-égalisation.

Puis-je utiliser plusieurs caissons DD10plus ensemble ?

Oui, vous pouvez connecter un caisson maître et des caissons esclaves via la sortie LFE. Branchez tous les caissons au secteur, mettez le maître sous tension en premier, puis les esclaves. Lancez l'auto-égalisation uniquement sur le maître.

Quels accessoires sont inclus avec le caisson ?

Le caisson est livré avec : télécommande, micro avec support, cordon USB 3 m, cordon mini-XLR 3 m, cordon vidéo composite 7,6 m, CD de bruit rose, CD-ROM d'installation, gants blancs et piles AAA.

Comment nettoyer le caisson de basses ?

Débranchez toujours le caisson avant le nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la finition.

Quelle est la puissance du caisson DD10plus ?

L'amplification numérique délivre 1250 watts RMS, ce qui assure une reproduction des basses fréquences puissante et précise.

Le caisson dispose-t-il d'un mode veille automatique ?

Oui, le caisson passe en mode veille après une période d'inactivité pour économiser l'énergie. Il se réveille automatiquement à la réception d'un signal audio.

Comment régler la phase du caisson ?

La phase peut être ajustée manuellement via la télécommande ou en façade. Pendant l'auto-égalisation, le caisson règle automatiquement la phase. Vous pouvez aussi la régler à l'oreille pour une meilleure intégration avec vos enceintes.

Où trouver le guide d'utilisation complet ?

Le guide complet est disponible sur le CD-ROM fourni. Vous pouvez aussi le télécharger sur le site Velodyne (www.velodyne.com) ou contacter votre revendeur.

MODE D'EMPLOI DD10plus VELODYNE

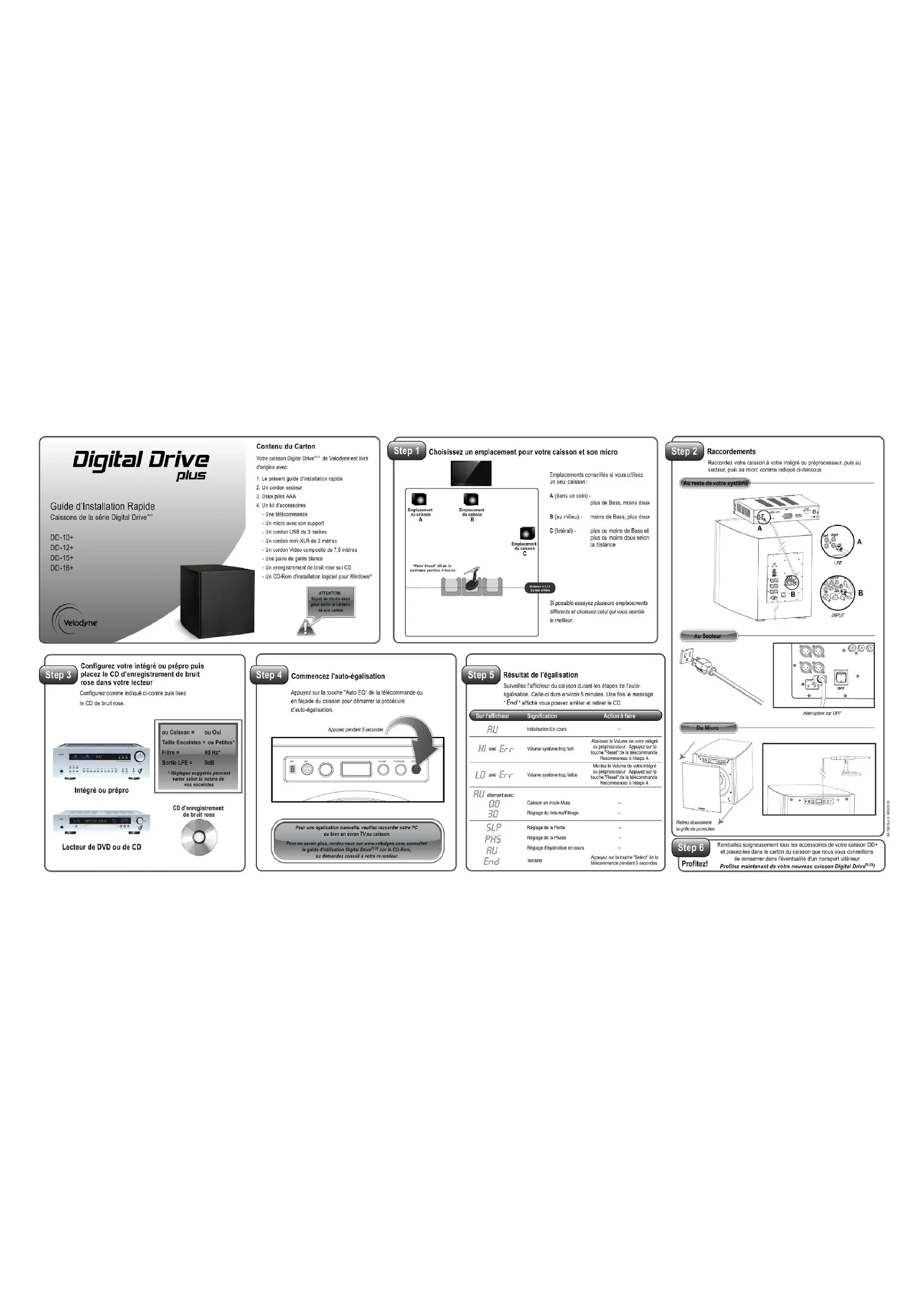

Digital Drive plus Guide d'Installation Rapide Caissons de la série Digital Drive™ DD-10+ DD-12+ DD-15+ DD-18+ Contenu du Carton Votre caisson Digital Drive™ de Velodyne est livré d'origine avec: 1. Le présent guide d'installation rapide 2. Un cordon secteur 3. Deux piles AAA 4. Un kit d'accessoires - Une télécommande - Un micro avec son support - Un cordon USB de 3 mètres - Un cordon mini-XLR de 3 mètres - Un cordon Video composite de 7,6 mètres - Une paire de gants blancs - Un enregistrement de bruit rose sur CD - Un CD-Rom d'installation logiciel pour Windows® ATTENTION: Soyez au moins deux pour sortif le caisson de son carton

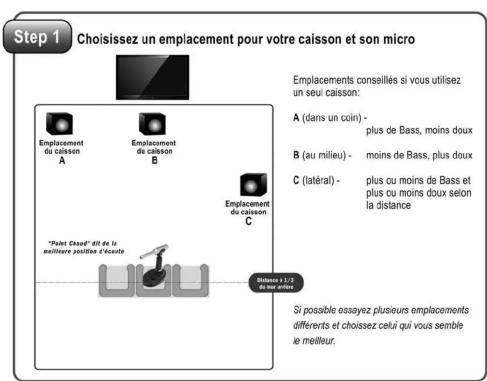

Step 1 Choisissez un emplacement pour votre caisson et son micro Emplacement du caisson A (dans un coïin) - plus de Bass, moins doux B (au milieu) - moins de Bass, plus doux C (latéral) - plus ou moins de Bass et plus ou moins doux selon la distance *Point Cloud" dit de la œuilliere positée d'écoute Simulare à L23 Si possible essayez plusieurs emplacements différêts et choissez celui qui vous semble le meilleur.

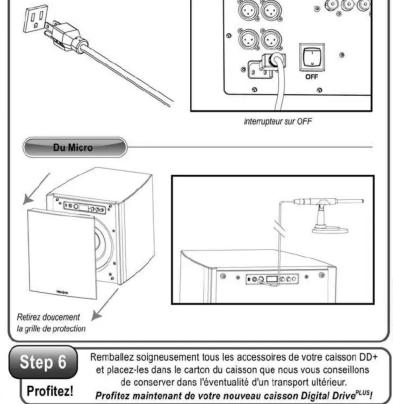

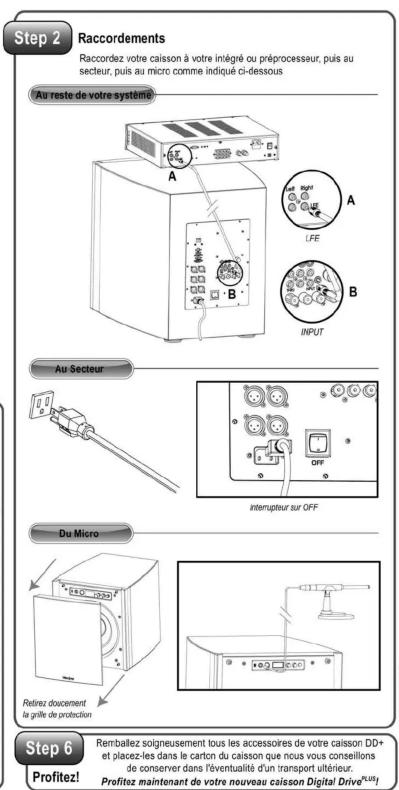

Step 2 Raccordements Raccordez votre caisson à votre intégré ou préprocesseur, puis au secteur, puis au micro comme indiqué ci-dessous Au reste de votre système Au Secteur Interrupteur sur OFF Du Micro Retirez doucement la grille de protection Step 6 Profitez! Remballez soigneusement tous les accessoires de votre caisson DD+ et placez-les dans le carton du caisson que nous vous conseillons de conserver dans l'éventualité d'un transport ultérieur. Profitez maintenant de votre nouveau caisson Digital Drive®

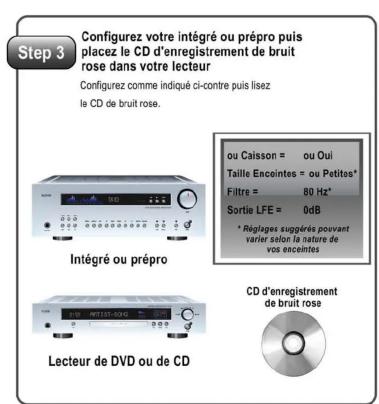

Step 3 Configurez votre intégré ou prépro puis placez le CD d'enregistrement de bruit rose dans votre lecteur. Configurez comme indiqué ci-contre puis lisez le CD de bruit rose. Intégré ou prépro Lecteur de DVD ou de CD ou Caisson = ou Oui Taille Enceintes = ou Petites* Filtre = 80 Hz* Sortie LFE = 0dB * Régages suggérés pouvant varier selon la nature de vos enceintes CD d'enregistrement de bruit rose

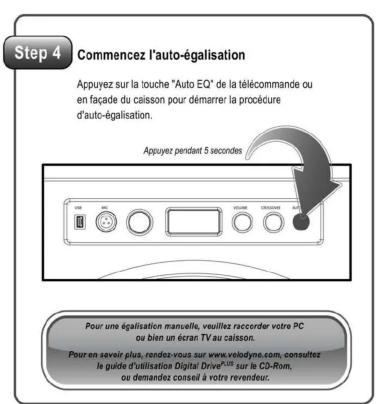

Step 4 Commencez l'auto-égalisation Appuyez sur la touche "Auto EQ" de la télécommande ou en façade du caisson pour démarrer la procédure d'auto-égalisation. Appuyez pendant 5 secondes Pour une égalisation manuelle, veuillez raccorder votre PC ou bien un écran TV au caisson. Pour en saveir plus, rendez-vous sur www.velodyme.com, consultez le guide d'utilisation Digital Drive™ sur le CD-Rom, ou demandez conseil à votre revendeur.

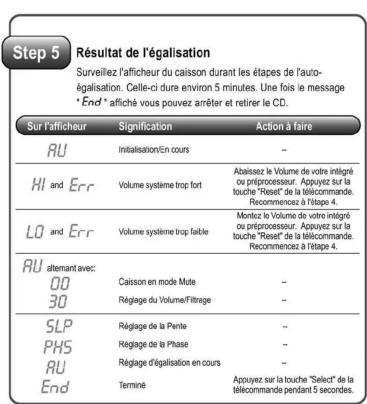

Step 5 Résultat de l'égalisation Surveillez l'afficheur du caisson durant les étapes de l'auto- égalisation. Celle-ci dure environ 5 minutes. Une fois le message * End * affiché vous pouvez arrêter et retirer le CD. Sur l'afficheur Signification Action à faire AU Initialisation/En cours -- HI and Err Volume système trop fort Abaissez le Volume de votre intégré ou préprocesseur. Appuyez sur la touche "Reset" de la télécommande. Recommencez à l'Itaque 4. LO and Err Volume système trop faible Montez le Volume de votre intégré ou préprocesseur. Appuyez sur la touche "Reset" de la télécommande. Recommencez à l'Itaque 4. AU alternant avec: 00 Caisson en mode Mute -- 30 Réglage du Volume/Filtrage -- SLP Réglage de la Pente -- PHS Réglage de la Phase -- AU Réglage d'égalisation en cours -- End Terminé Appuyez sur la touche "Select" de la télécommande pendant 5 secondes.

Du Micro Retrez douchement la grille de protection Step 6 Remballez soigneusement tous les accessoires de votre caisson DD+ et placez-les dans le carton du caisson que nous vous conseillons de conserver dans l'éventulait d'un transport ultérieur. Profitez maintenant de votre nouveau caisson Digital Drive\(^{LUS}\)!

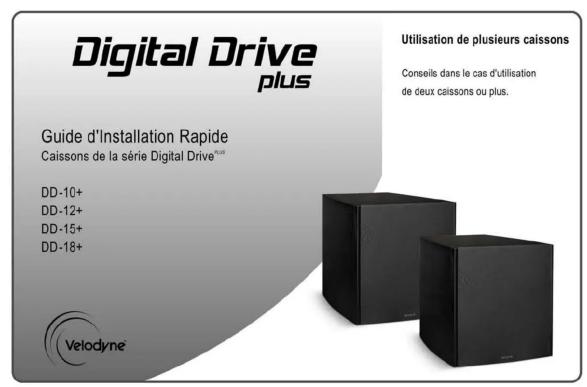

Digital Drive plus Guide d'Installation Rapide Caissons de la série Digital Drive®¹⁰⁹ DD-10+ DD-12+ DD-15+ DD-18+ Utilisation de plusieurs caissons Conseils dans le cas d'utilisation de deux caissons ou plus. Velodyne

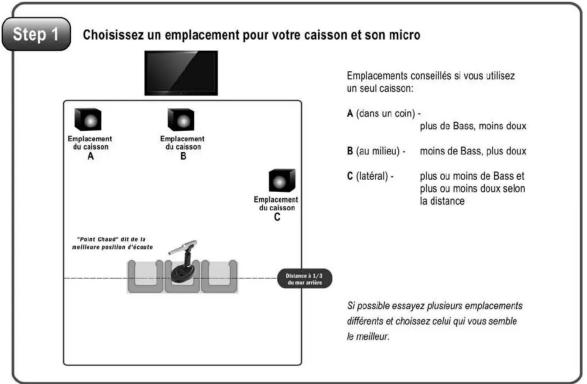

Step 1 Choisissez un emplacement pour votre caisson et son micro Emplacements conseillés si vous utilisez un seul caisson: A (cans un coin) - plus de Bass, moins doux B (au milieu) - moins de Bass, plus doux C (latéral) - plus ou moins de Bass et plus ou moins doux selon la distance "Point Chaus" dit de la meilleure position d'écoate Disseme à L-2 du jour selon Si possible essayez plusieurs emplacements différents et choissez celui qui vous semble le meilleur.

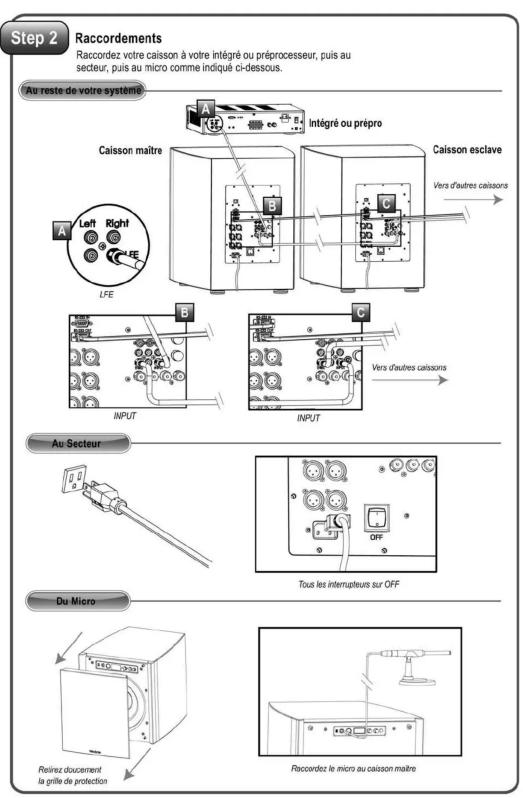

Step 2 Raccordements Raccordez votre caisson à votre intégré ou préprocesseur, puis au secteur, puis au micro comme indiqué ci-dessous. Au reste de votre système Caisson maître Left Right LEE A Intégré ou prépro B Caisson esclave Vers d'autres caissons LFE INPUT INPUT Au Secteur Tous les interrupteurs sur OFF Du Micro Revise document la grille de protection Raccordez le micro au caisson maître

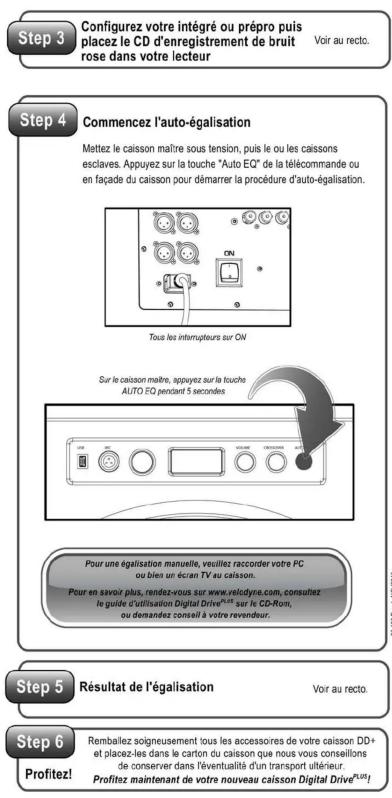

Step 3 Configurez votre intégré ou prépro puis placez le CD d'enregistrement de bruit rose dans votre lecteur Voir au recto. Step 4 Commencez l'auto-égalisation Mattez le caisson maître sous tension, puis le ou les caissons esclaves. Appuyez sur la touche "Auto EQ" de la télécommande ou en façade du caisson pour démarrer la procédure d'auto-égalisation. Tous les interrupteurs sur ON Sur le caisson maître, appuyez sur la touche AUTO EQ pendant 5 secondes. Pour une égalisation manuelle, veuillez raccorder votre PC ou bien un écran TV au caisson. Pour en savoir plus, rendez-vous sur www.relodyne.com, consultez le guide d'utilisation Digital Drive™ sur le CD-Rom, ou demandez conseil à votre revendeur. Step 5 Résultat de l'égalisation Voir au recto. Step 6 Remballez soigneusement tous les accessoires de votre caisson DD+ et placez-les dans le carton du caisson que nous vous conseillons de conserver dans l'éventualité d'un transport ultérieur. Profitez maintenant de votre nouveau caisson Digital Drive® out!

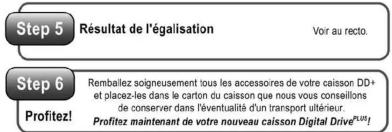

Step 5 Résultat de l'égalisation Voir au recto. Step 6 Rembailez soigneusement tous les accessoires de votre caisson DD+ et placez-les dans le carton du caisson que nous vous conseillons de conserver dans l'éventuaillé d'un transport altérieur. Profitez maintenant de votre nouveau caisson Digital Drive®
