DD18plus - Caisson de basses VELODYNE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses actif
Marque	Velodyne
Modèle	DD18plus
Catégorie	Caisson de basses
Haut-parleur	18 pouces (environ 46 cm)
Type d'évent	Bass-reflex (avant, arrière ou dessous)
Fonctions de correction	Auto-EQ PLUS, Self-EQ, Manual-EQ
Technique de placement recommandée	Crawl test (positions inversées)
Nombre de caissons supportés	1, 2 ou 4
Alimentation	Secteur (cordon d'alimentation fourni)
Consignes de sécurité	Surface stable et plane, ne pas obstruer l'évent, position verticale, éloigner du téléviseur
Accessoires inclus	Câble d'alimentation, microphone (pour mesure)
Utilisation recommandée	Pièce rectangulaire, position d'écoute au tiers de la longueur
Précautions	Éviter les surfaces irrégulières, ne pas placer loin d'un mur ou derrière un fauteuil
Compatibilité	Système audio avec amplificateur

FOIRE AUX QUESTIONS - DD18plus VELODYNE

Quelle est la meilleure technique pour placer un caisson de basses ?

La technique recommandée est le crawl test (positions inversées). Placez le caisson à la position d'écoute, déplacez-vous en rampant dans la pièce pour trouver l'emplacement où les basses sont les plus puissantes et précises, puis installez le caisson à cet endroit.

Puis-je utiliser plusieurs caissons de basses ?

Oui, le DD18plus peut être utilisé en configuration 1, 2 ou 4 caissons. Pour deux caissons, placez-les aux centres de murs opposés ou dans des angles opposés. Pour quatre caissons, placez un caisson au centre de chaque mur ou un dans chaque angle.

Quelles sont les consignes de sécurité à respecter ?

Placez le caisson sur une surface stable, plane et horizontale. Ne bloquez pas l'évent bass-reflex. Maintenez le caisson en position verticale. Éloignez-le du téléviseur pour éviter les distorsions d'image. Assurez-vous que les câbles ne soient pas piétinés.

Comment utiliser la fonction Auto-EQ PLUS ?

L'Auto-EQ PLUS corrige automatiquement la réponse en fréquence. Branchez le microphone fourni, lancez le CD de balayage (ou source équivalente) et activez la fonction. Le caisson ajuste son égalisation pour optimiser les basses dans la pièce.

Où placer un caisson unique pour obtenir le meilleur son ?

Placez-le dans un angle pour un son puissant, ou à environ 30 cm d'un mur pour un son plus propre. Évitez le centre de la pièce, les portes ou derrière un meuble. Le crawl test permet de trouver la position idéale.

Que faire si les basses semblent 'bourdonnantes' ?

Cela indique un emplacement inadapté. Déplacez le caisson ou le point d'écoute. Évitez les coins trop près des murs. Utilisez le crawl test pour localiser l'endroit où les basses sont tendues sans bourdonnement.

Le caisson peut-il être placé sur un meuble ?

Non, il est déconseillé de placer le caisson sur un meuble, support mural, trépied ou table en raison du risque de chute et de blessures. Placez-le toujours sur le sol.

Comment configurer deux caissons pour un son homogène ?

Pour un son équilibré, placez les caissons aux centres de murs opposés ou dans des angles opposés. Évitez d'en placer un près de la position d'écoute et l'autre loin, car cela pourrait annuler les basses.

Quelle est l'importance de la position d'écoute ?

La position d'écoute influence la perception des basses. S'asseoir près d'un mur renforce les basses, tandis que le centre de la pièce les atténue. La position idéale se situe généralement au tiers de la longueur de la pièce.

Le manuel indique-t-il des dimensions ou poids du caisson ?

Le manuel ne fournit pas de dimensions ou poids exacts. Cependant, le modèle DD18plus est équipé d'un haut-parleur de 18 pouces, ce qui suggère un caisson de grande taille. Consultez le site du fabricant pour des spécifications détaillées.

MODE D'EMPLOI DD18plus VELODYNE

Ce guide fournit des conseils sur la manière de placer votre caisson de basses (subwoofer) dans votre piece d'écoute

1 - Sommaire

2 - INTRODUCTION

2-3 CONSIGNES DE SECURITÉ

2 - 3 Précautions lors de l'installation d'un caisson de basses

3-4 CONSEILS

3-4 Conseils de placement d'un caisson de basses - Général
3-4 Conseils de placement - Caisson unique
3-4 Conseils de placement - Deux caissons
3-5 Conseils de placement - Quatre caissons

4-6 PLACEMENT

4-6 Placer un caisson
4 - 7/8 Placer deux caissons
4-9/10 Placer quatre caissons

5- ANNEXE A

5-11/17 Etude de cas

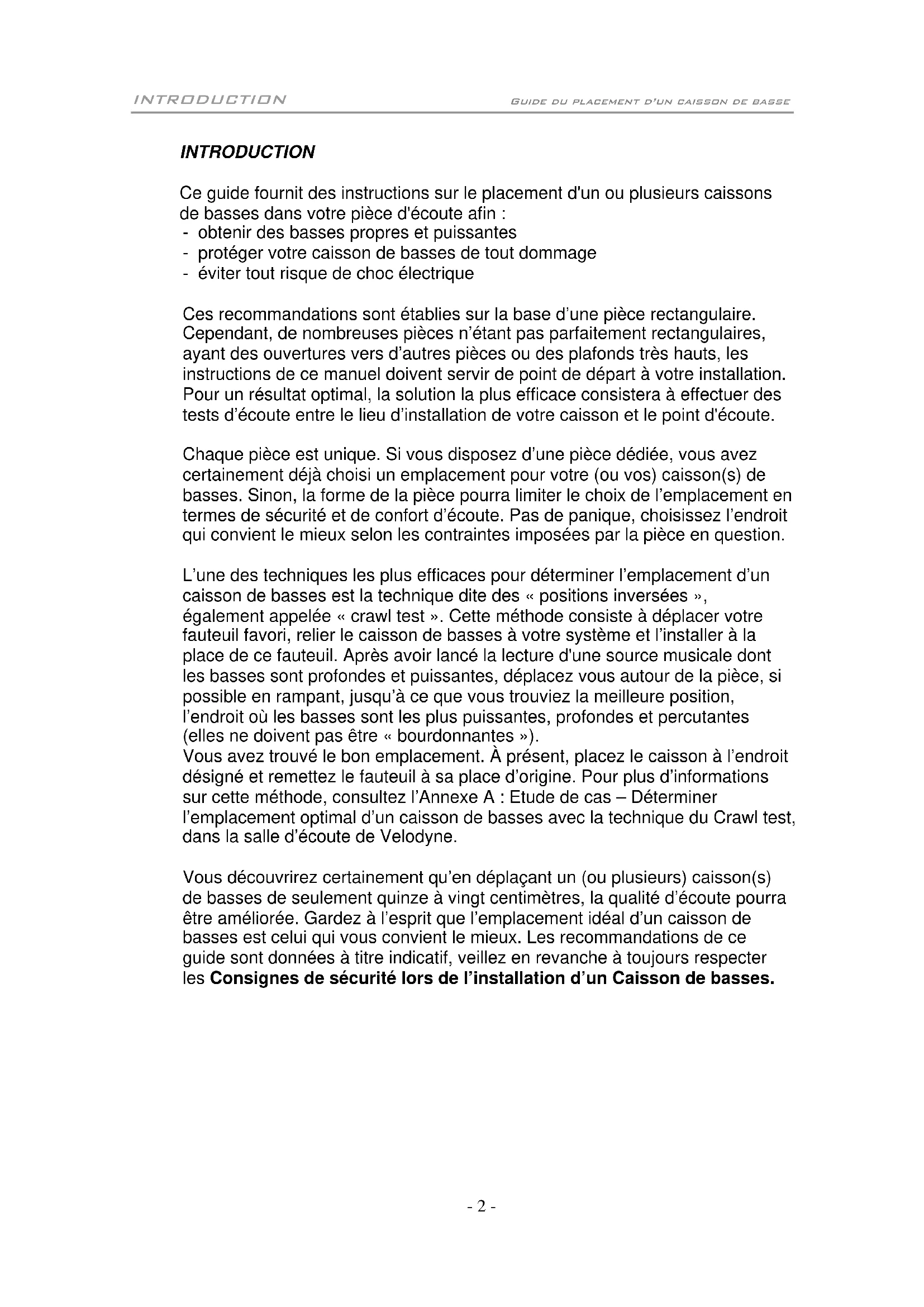

INTRODUCTION

Ce guide fournit des instructions sur le placement d'un ou plusieurs caissons de basses dans votre piece d'écoute afin :

-obtenir des basses propres et puissantes
protégér notre caisson de basses de tout dommage
- éviter tout risque de chocolélectrique

Ces commandations sont établies sur la base d'une piece rectangulaire. Cependant, de nombreuses pieces n'étant pas parfaitement rectangulaires, ayant des ouvertures vers d'autres pieces ou des plafonds très hauts, les instructions de ce manuel doivent servir de point de départ à votre installation. Pour un résultat optimal, la solution la plus efficace consistera à effectuer des tests d'écoute entre le lieu d'installation de votre caisson et le point d'écoute.

Chaque piece est unique. Si vous disposez d'une piece dédiée, vous avez certainement déjà choisi un emplacement pour votre (ou vos) caisson(s) de basses. Sinon, la forme de la piece pourrait limiter lechioix de l'emplacement en termes de sécurité et de comfort d'écoute. Pas de panique,CHOISSEZ I'endroit qui convient le mieux selon les contraintes imposées par la piece en question.

L'une des techniques les plus efficaces pour déterminer l'emplacement d'un caisson de basses est la technique dite des « positions inversées », également appelée « crawl test ». Cette méthode consiste à déplacer votre fauteuil favori, relier le caisson de basses à votre système et l'instructor à la place de ce fauteuil. ÀpRES avoir lancé la lecture d'une source musicale dont les basses sont profondes et puissantes, déplacez vous autour de la piece, si possible en rampant, jusqu'à ce que vous trouviez la(Meilleure position, l'endroit où les basses sont les plus puissantes, profondes et percutantes (elles ne doivent pas'être « bourdonnantes »).

Vouavesen le bon emplacement. A present, placez le caisson a l'endroit designe et remettez le fauteuil a sa place d'origine. Pour plus d'informations sur cette methode, consultez l'Annexe A: Etude de cas - Determiner l'emplacement optimal d'un caisson de basses avec la technique du Crawl test, dans la salle d'ecoute de Velodyne.

Vou decouvrière certainement qu'en déplaçant un (ou plusieurs) caisson(s) de basses de seulement quinze à vingt centimétres, la qualité d'écoute pourrait être améliorée. Gardez à l'esprit que l'emplacement idéal d'un caisson de basses est celui qui vous convient le mieux. Les recommandations de ce guide sont données à titre indicatif, voirlez en revanche à toutes respects les Consignes de sécurité lors de l'installation d'un Caisson de basses.

Consignes de sécurité lors de l'installation d'un caisson de basses

PLACER LE CAISSON DE BASSES SUR UNE SURFACE STABLE, PLANE ET HORIZONTALE. Une surface irrégulière ou instable peut provoquer la chute de votre caisson ainsi que des blessures ou des dégats matériels. Ce type de surface peut aussi être à l'origine des bourdonnements ou de vibrations parasites pouvant ALTERER la qualité du son. Des éléments protubérants ou une surface irrégulière peuvent endommager le haut-parleur si celui-ci rayonne en direction du sol.

ATTENTION AUX CORDONS D'ALIMENTATION. Faites passer les cables d'alimentation, de modulation et du microphone de manière à ce que les personnes se déplaçant dans la piece, ne puissant pas marcher dessus. Si le cordon d'alimentation est écrasé, pince ou compressé, il peut en résultat des dommages au niveau de la gaine isolante ou des conducteurs électriques.

NE PAS OBSTRUER L'EVENT D'ACCORD BASS-REFLEX. Un évent d'accord bass-reflex peut être situé à l'arrière, devant ou en dessous du caisson. Un caisson avec un évent ou un radiateur passif à l'arrière rayonne sur 360^ , il est donc important de ne pas obstruer cette ouverture.

PLACER LE CAISSON SUR LE SOL. Si le caisson de basses est placé sur un meuble, un support mural, un trépied, une table ou tout autre support de ce type, un risque de chute est possible et peut provoquer des blessures et/ou des dégats.

CONSERVER LE CAISSON DE BASSES EN POSITION VERTICALE. Qu'il soit utilisé ou stocké, il est nécessaire de toujours placer le caisson de basses en position verticale. Une position différente pendant une période prolongée peut provoquer des dommages sur les haut-parleurs, non couverts par la garantie.

PLACER LE CAISSON DE BASSES SUFFISAMMENT LOIN DE VOTRE TELEVISEUR AFIN DE NE PAS PROVOUER DE DISTORSIONS DE L'IMAGE. Certains téléviseurs sont particulièrement sensibles aux champes magnétiques parasites. Si vous constatiez une distorsion des couleurs de votre téléviseur après avoir installé votre caisson, augmentez la distance entre celui-ci et votre téléviseur ou moniteur video.

Instructions de placement d'un caisson de basses - Général

Voir les schémas ci-dessous pour les recommendations générales concernant le placement du caisson de basses en fonction du point d'écoute.

Les différentes positions du point d'écoute montrées dans le schéma cédessous constituent des instructions de type général correspondant à une piece standard. Les murs, sols et plafonds peuvent renforcer la réponse dans les basses fréquences. Si vous vous asseyez pres d'un mur, vous ressentirez un niveau de basses plus élevé qu'à un autre endroit de la piece. Si vous vous asseyez pres d'un mur ou dans un coin de la piece, le son sera plus lourd et « bourdonnant ». Il sera donc nécessaire d'adopter une position d'écoute plus au centre de la piece. Si vous étés parfaitement au centre de la piece, il est possible que les basses vous paraisent faibles. Dans ce cas, essayez de vous décaler légèrement.

LA BAFFLE DU CAISSON DOIT FAIRE FACE à la position d'écoute principale s'il s'agit d'un caisson à rayonnement frontal.

ASSUREZ-VOUS QUE :

• vous pouvez acceder au panneau de contrôle à l'arrière du caisson
• que le cordon d'alimentation fourni peut être raccordé de façon sure à une prise électrique.

Les pièces carreées sont celles dont l'acoustique est la plus compliquée pour les basses fréquences.

Déplacez votre point d'écoute à l'endetroit le plus ajusté si la piece vous le permet.

Conseils de placement - caisson unique

Les astuces décrites ci-dessous concernnent le placement d'un seul caisson de basses. En général, les basses fréquences, si elles sont reproduites sans distorsion excessive, sont non directionnelles c'est-à-dire qu'il est normalement difficile de dire d'ou viennent les basses. Cependant, si la fréquence de coupure est réglée très haut, le caisson délivrera alors un niveau sonore important qui pourrait provoquer, à certains emplacements, des vibrations et résonances parasites. Il sera donc, dans ce cas, conseillé de déplacer le caisson. Autres astuces :

PLACEZ LE DANS UN ANGLE DE LA PIECE (son le plus puissant mais pas le plus précis) ou à environ trente centimétres d'un mur (le plus propre mais pas le plus puissant).

EVITEZ de le placer loin d'un mur, pres du centre de la pierce, d'une porte, d'un mur n'atteignant pas le plafond ou a l'arriere de la pierce derriere un fauteuil ou un canapé.

Conseils de placement - deux caissons

En complément des conseils généraux disponibles pour un caisson unique, si vous avez DEUX caissons, reportez-vous aux conseils ci-dessous :

• PLACEMENT AUX CENTRES DE MURS OPPOSÉS : donne un résultat plus propre et une réponse régulière dans l'ensemble de la pierce.
• PLACEMENT DANS LES ANGLES OPPOSÉS : donne un résultat plus puissant et encombre moins le sol, mais le résultat est moins propre ou régulier dans l'ensemble de la pierce.
• PLACEMENT CONTRE DES MURS ADJACENTS à 1/3 - 1/4 DE LA LONGUEUR : peut donner un bon compromis entre puissance et propre, ce qui peut résoudre les problèmes liés à la pierce.
• NE PAS placer un caisson pres des sièges et un autre très loin, les signaux poursraient alors s'annuler ce qui limiterait grandement le niveau des basses. Dans les cas extrêmes, ceci peut avoir pour effet de rendre le caisson le plus proche localisable (vous entendez d'ou viennent les basses).
• De préférence, placez chaque caisson à côté de l'enceinte acoustique correspondant au même canal.

Conseils de placement - quatre caissons

En complément des conseils généraux disponibles pour un caisson unique, si vous avez QUATRE caissons, reportez-vous aux conseils ci-dessous : Quatre caissons (ou plus) donnent un son optimal.

• PLACEMENT DANS LES ANGLES : donne un résultat plus puissant et permet un moindre encombrement au sol.
• PLACEMENT AU CENTRE DES MURS : permet un meilleur contrôle des modes de résonance de la pièce mais occupe beaucoup plus de place au sol.
• Ne pas placer de caissons pres des positions d'écoute et d'autres plus éloignées, les signaux pouvant s'annuler et limiter la puissance acoustique dessentie. Dans les cas extrêmes, ceci peut avoir pour effet de rendre le caisson le plus proche localisable.

Placer un caisson

Cette section donne des recommandations générales sur le placement d'un unique caisson dans votre salle d'ecoute. Vous pouvez placer un caisson :

1. Face à vous dans un coin

2. Au centre, devant votre système audio

3. À une distance représentant un quart ou un tiers de la distance à partir de l'avant de la piece le long du mur croit ou gauche de la piece.

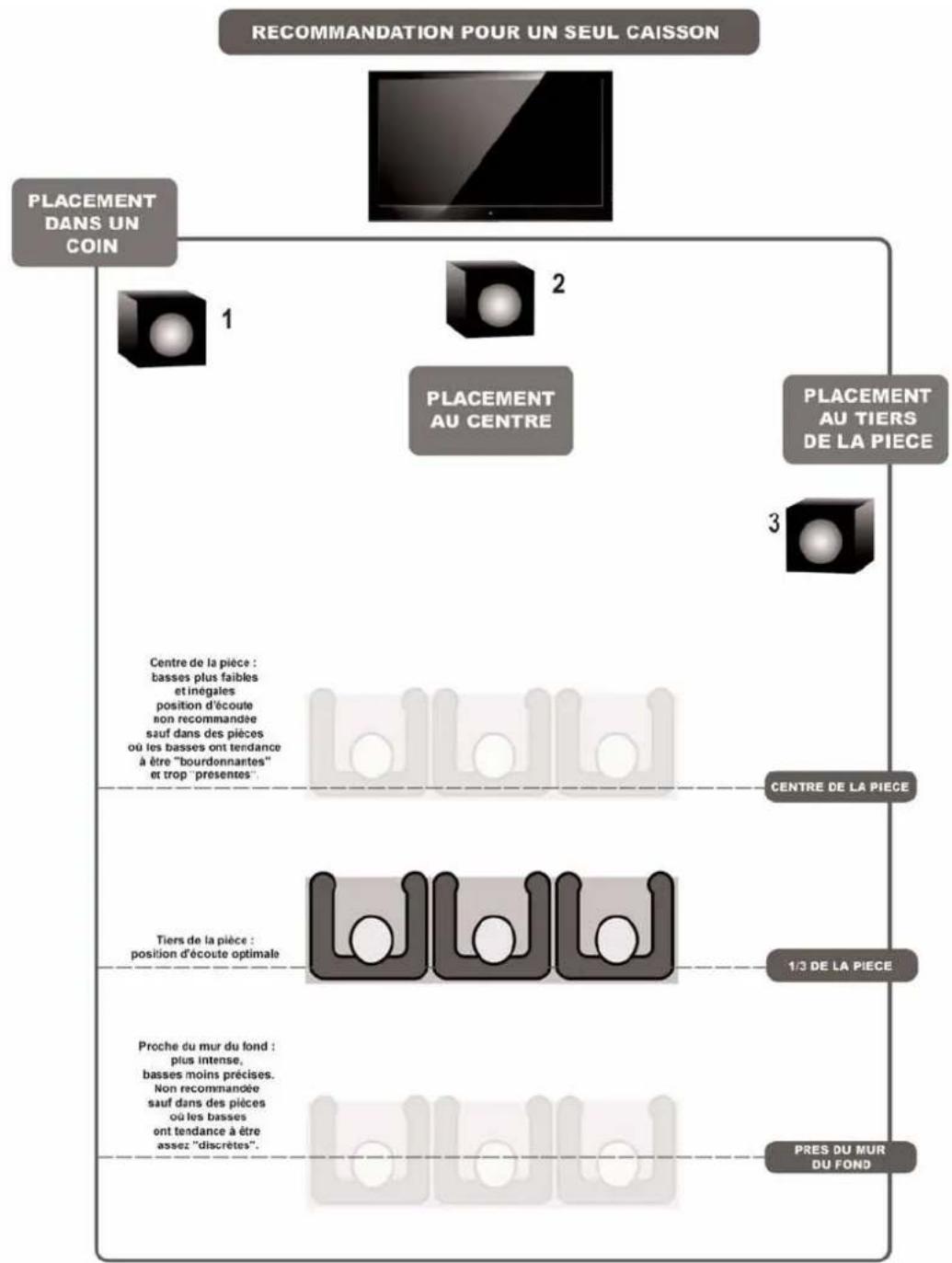

Figure 1: Placement recommende pour un seul caisson

Placer deux caissons

Cette section donne des recommendations générales sur le placement de deux caissons dans votre salle d'excoute. Vous pouvez utiliser l'une des configurations suivantes :

1. Un dans chaque coin opposé
2. Au centre, un caisson à l'avant et l'autre à l'arrière de la pierce
3. Au tiers et au quart le long des murs opposés

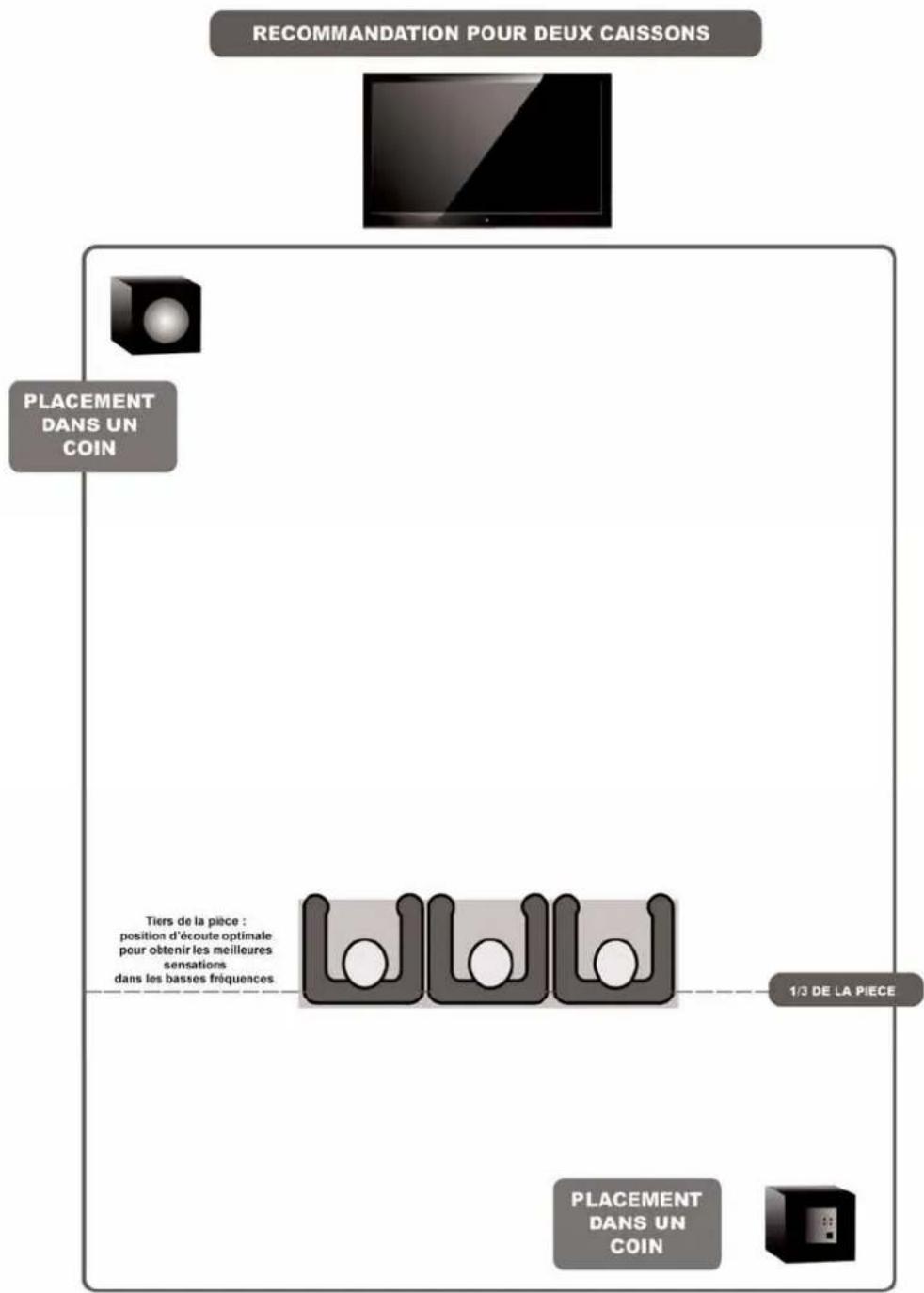

Figure 2: Placement recommandé pour deux caissons - angles

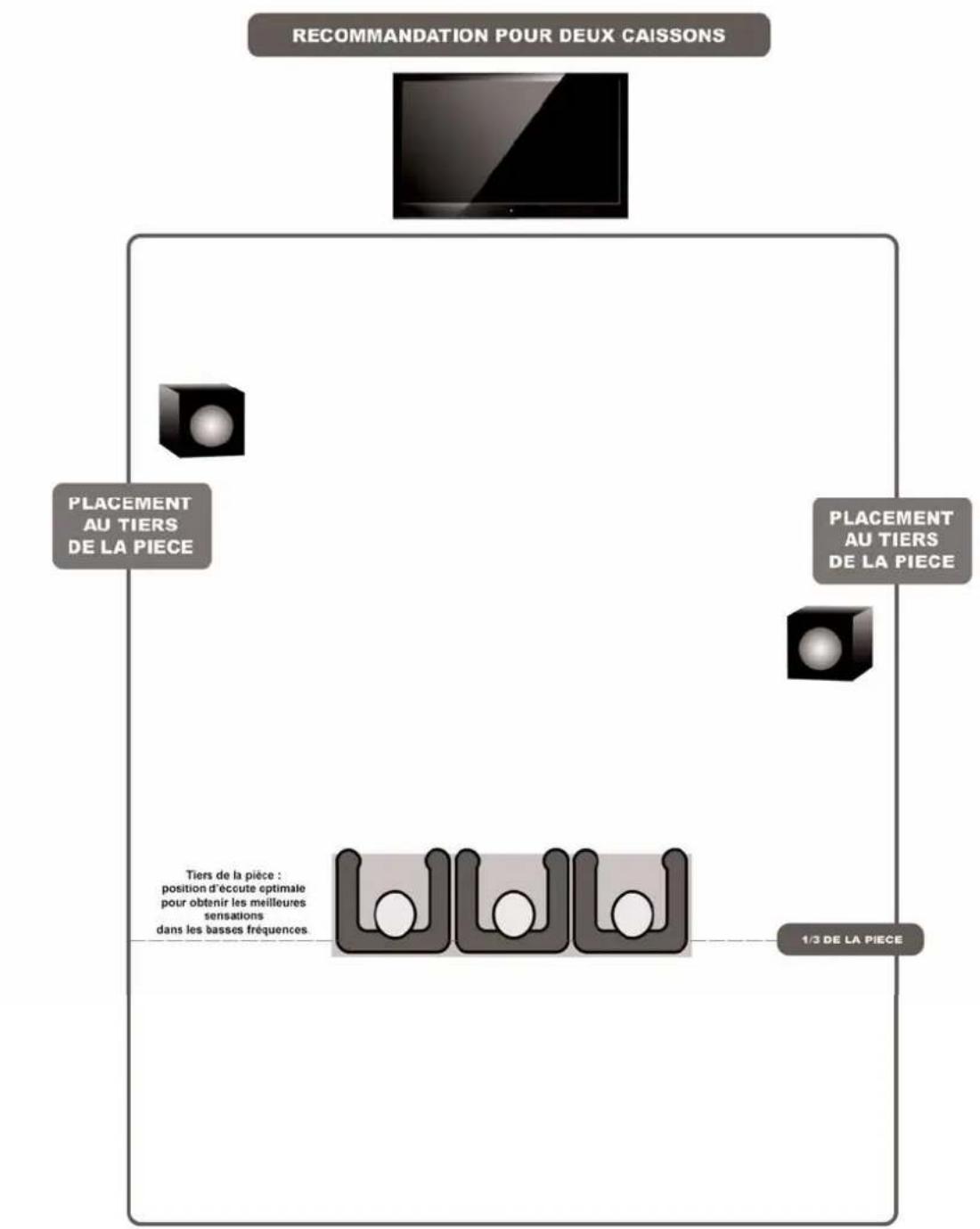

Figure 3: Placement recommende pour deux caissons - tiers/quarter

RECOMMANDATION POUR DEUX CAISSONS

PLACEMENT CENTRE AVANT

Tiers de la piece: position d'écoute optale pour Obtirer les dernières sensations dans les basses fréquences

1/3 DE LA PIECE

PLACEMENT CENTRE ARRIERE
Figure 4 : Placement recommandé pour deux caissons - centres (avant et arrêté)

Placer quatre caissons

Cette section donne des recommendations générales sur le placement de quatre caissons dans votre salle d'excoute. Vous pouvez utiliser l'une des configurations suivantes :

Un au centre de chaque mur
Un dans chaque angle

RECOMMANDATION POUR QUATRE CAISSONS

Figure 5: Placement recommandé pour quatre caissons - milieu de chaque mur

RECOMMANDATION POUR QUATRE CAISSONS

PLACEMENT AU CENTRE

Tiers de la piece : position d'écoute optimale pour Obtirer les autres sensations dans les basses fréquences

1/3 DE LA PIECE

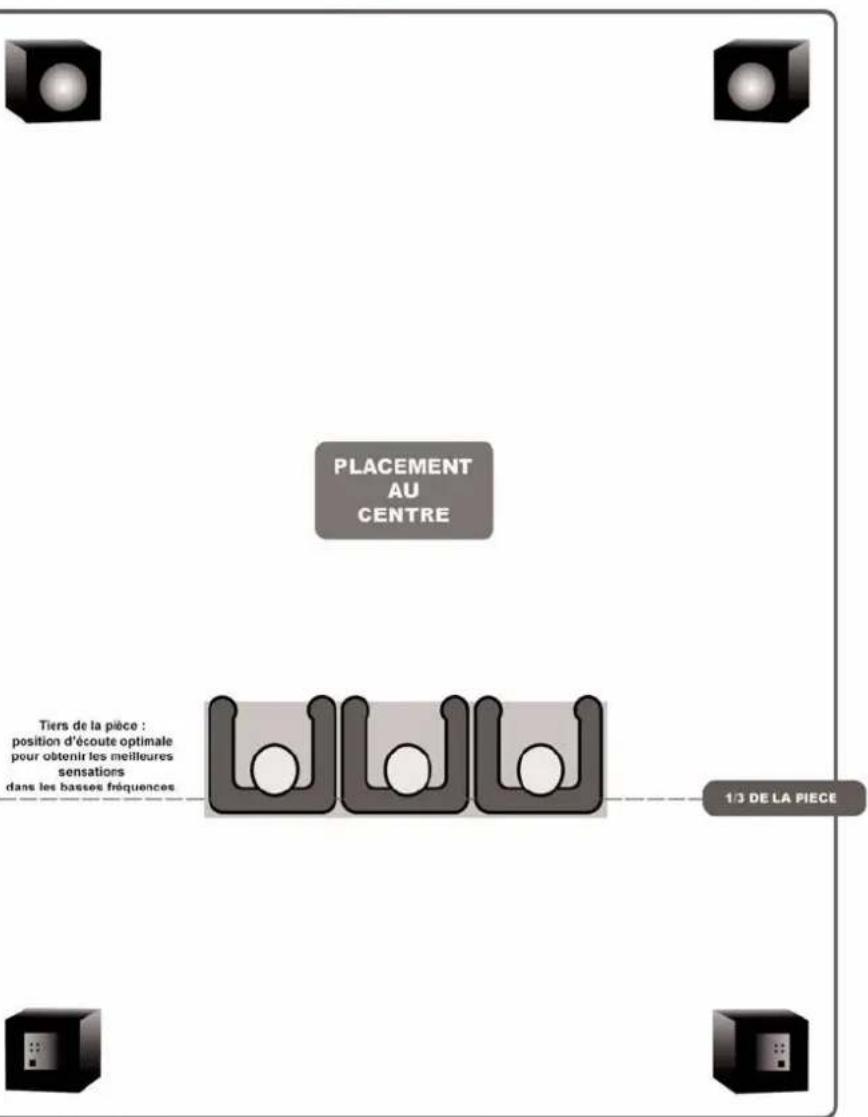

Figure 6: Placement recommende pour quatre caissons - angles

Étude de cas : déterminer le placement optimal d'un caisson grâce à partir de la technique du « Crawl test », dans la salle d'écoute de Velodyne.

Généralité

Pour illustrer la technique du « Crawl test » décrite dans le Guide d'Installation pour le placement d'un caisson de basses, nous l'avons mise en application dans la salle d'écoute de la société Velodyne.

Configuration de la piece

Le schéma ci-dessous montre la configuration de la salle d'écoute de Velodyne et les propositions de placement pour les caissons de basses.

La pièce est située au centre de nos bureaux et ne dispose donc pas de fenêtre. Les deux portes de la pièce et l'espace entre ces deux portes ne peuvent donc être obstrués par des caissons de basses. La position d'écoute principale est placée à hauteur environ des deux tiers de la longueur des murs latéraux et au centre entre ces deux murs. Nos enceintes satellites sont placées de chaque côte du téléviseur. Lors des essais, les portes étaient fermées.

Les emplacements choisis au départ pour les caissons ont ete establis a partir des instructions de placement generales et des zones ouvertes de la piece. Ces emplacements ont ete tegerement ajustes selon la perception de l'auditeur a partir des positions initiales. Les emplacements finaux etaient :

• Emplacement 1 : Angle avant gauche
• Emplacement 2 : Mur de gauche entre la porte et le placard
• Emplacement 3 : Centre du mur arrêté
• Emplacement 4: Mur de droite, à une distance d'un quart de la longueur entre le placard et le mur.

Nous avons utilisé un caisson de basses Digital DrivePlus DD-10+, équipé d'un woofer de 25 cm, pour réaliser nos essais afin de pouvoir comparer les résultats d'écoute sur de la musique en fonction de la réponse en fréquence.

Illustration de cette technique

Si vous choisissez la technique du « Crawl test», ce que vous entendrez ou verrez sur les courbes de réponse en fréquence sera différent de ce qui est décrit dans ce document. Les essais que nous avons réalisés visent à illustrer l'intérêt de cette technique dite de « Crawl test». Mais ce n'est qu'un exemple, et ce que vous entendrez ou verrez, dépendra des propriétés acoustiques de votre propre piece.

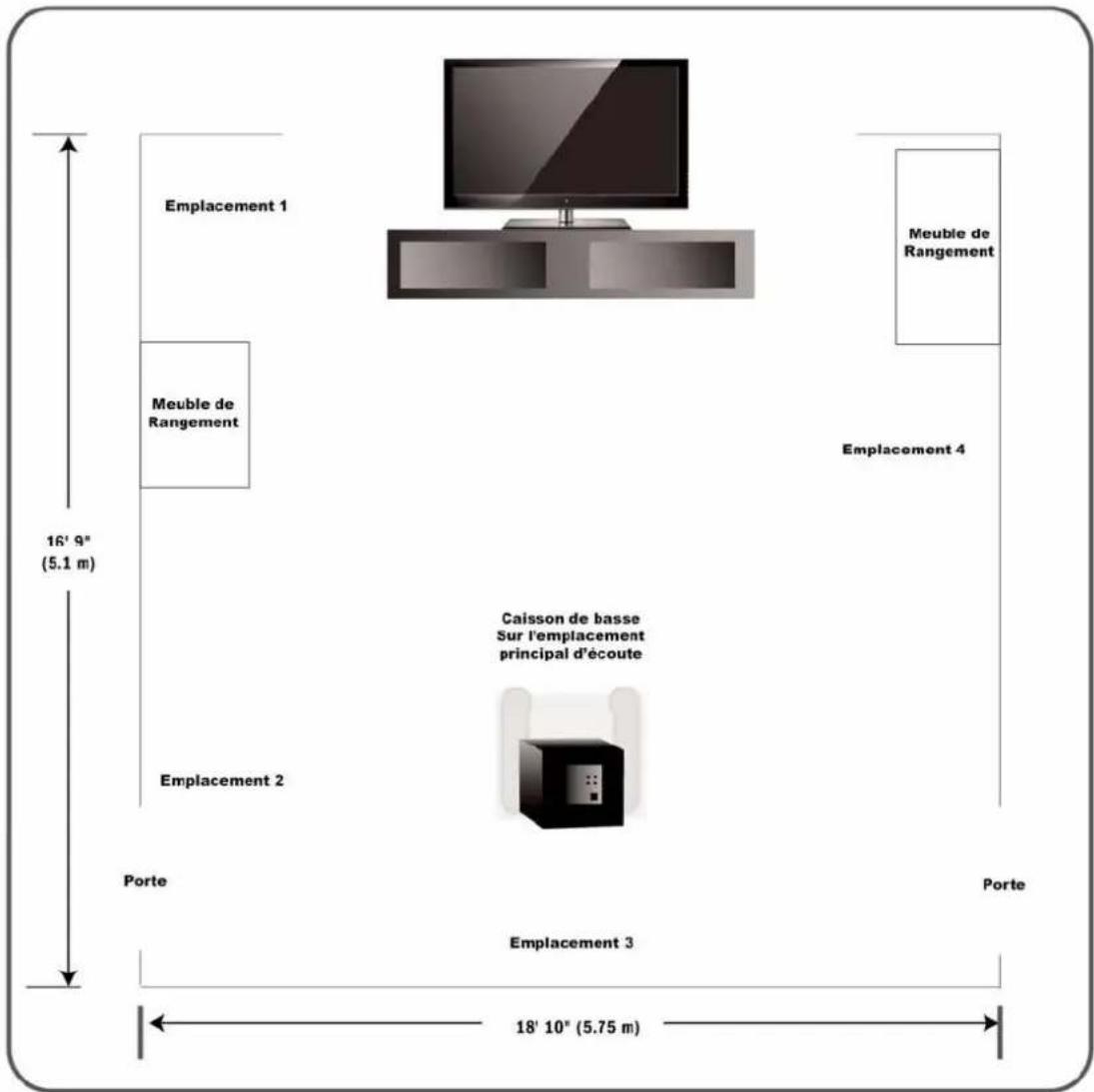

Figure 1: configuration de la salle d'écoute & proposition de placement des caissons

Determination à "l'oreille"

Dans l'ordre pour utiliser la technique du « Crawl test » :

1. Nous plaçons le caisson de basses sur la position d'écoute principale. Pour éviter d'avoir àSoulever un caisson trop lourd sur le fauteuil, nous avons décalé ce dernier et fait glisser le caisson à sa place.
2. Nous avons lancé la lecture d'une musique via notre système audio. Nous avons choisi une chanson importante des répetitions dans la melodie et des basses moderées.
3. Nous avons remis le volume du caisson sur son réglage de sortie d'usine.

4. Le volume de l'amplificateur de la chaine Hi-Fi est reglé de manière à être supérieur un niveau modéré.

5. Notre auditeur s'est déplaced vers chaque emplacement initialement prévu pour le caisson et a évalué la qualité du son. Il s'est ensuite éloigné d'un pas autour de chaque emplacement pour évaluer qu'elle amélioration pouvait être faite, s'il y avait lieu. Il a enfin choisi un emplacement final.

6. Nous avons place un objet sur chaque emplacement final pour les mémoriser et également tester ces emplacements en faisant plus tard des mesures de courbes réponses.
7. Voici les évaluations de l'auditeur :

Emplacement 1 : les basses sont "tendues".

Emplacement 2 : les basses sont « chaudes » c'est-à-dire lourdes et « bourdonnantes »

Emplacement 3 : les basses semble plus légères par rapport à l'emplacement 1.

Emplacement 4 : Basses identiques à l'emplacement 1 .

Emplacements recommends

En conclusion de ces essais, nous avons decide que l'emplacement 1 était le meilleur dans une configuration avec un seul caisson car cet emplacement, avec l'emplacement 4, offre les importantes performances dans les basses fréquences. L'emplacement 1 étant en outre plus proche de la chaîne Hi-Fi, il permet de ne pas avoir de cable qui traverse la piece.

Pour une configuration à deux caissons, nous avons aussi choisi les emplacements 1 et 4, leurs résultats étant identiques selon notre auditeur.

Determination par la mesure de la réponse en fréquence

Grac au microphone et a un caisson de basses Digital DrivePLUS, vous pouze visualiser la reponse en fréquence du caisson sur un écran (écran de votre ordinateur ou écran du téléviseur).

Dans l'ordre, pour utiliser la technique du « Crawl test » :

1. nous avons laissé le caisson au même endroit que pour la technique d'évaluation à l'oreille.
2. nous avons branché le microphone sur le caisson de basse.
3. nous avons lancé le CD de "balayage" de tonalité sur notre système audio.
4. nous avons régle le volume du caisson sur 30 (réglage usine).
5. nous avons reglé le volume de l'amplificateur de la chaine Hi-Fi de manière à Obtenir un niveau modéré.
6. nous avons évalué les emplacements comme décrit à l'étape 4 de l'évaluation à l'oreille en installing le microphone au niveau des emplacements choisis et en regardant la réponse en fréquence.

NOTE : il s'agit de mesurer la réponse en fréquence sans activer les correcteurs Self-EQ, Auto- EQ_PLUS ou Manual-EQ. Nous souhaitons ici évaluer les différents emplacements et non optimiser la réponse par égalisation. L'égalisation du caisson de basses pourra être optimisée après que nous avons défini son meilleur emplacement.

1. Les courbes de réponse en fréquences mesurées sont représentées cédessous.

Emplacements recommends

Sur la base des courbes de réponses en fréquence, nous avons choisi l'emplacement 1 comme étant le meilleur pour une configuration avec un seul caisson car la réponse en fréquence est la plus régulière.

Nous avons également sélectionné l'emplacement 4 comme étant le meilleur pour un second caisson de basses, la bosse de sa courbe de réponse aux alentours de 60 Hz, étant moins étendue que pour l'emplacement 2

Emplacement 1

Emplacement 2

Emplacement 3

Emplacement 4

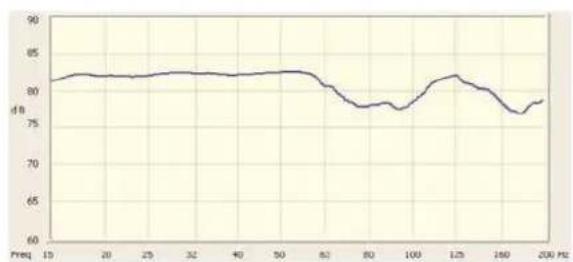

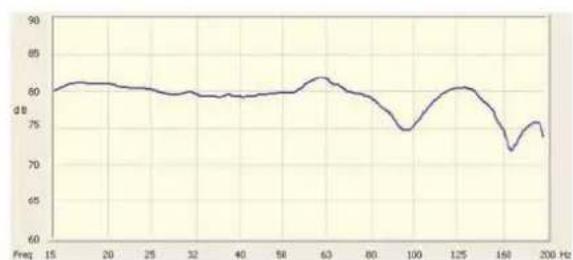

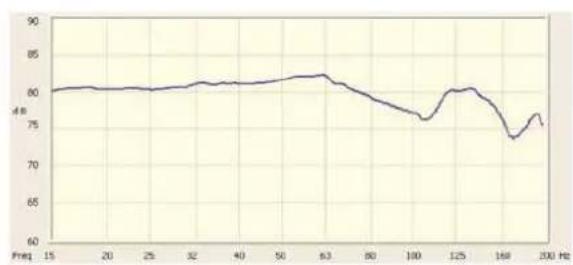

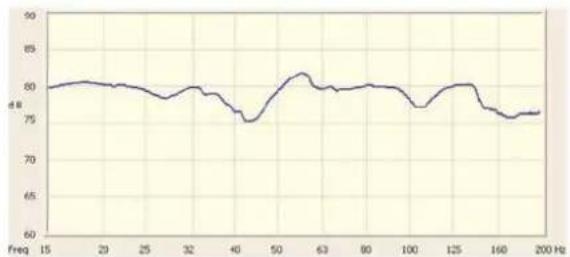

Figure 2 : Courbes de réponse en fréquence des basses pour chaque emplacement

Comparaison des résultats

Tout le monde n'ayant pas un caisson de basses Digital DrivePLUS, nous allons maintainant comparer les résultats obtenus à l'écoute et aux mesures (courbes de réponse en féquence). Ce tableau démontre que grâce à la technique du « Crawl test », si vous avez l'ouïe fine dans les basses féquences, vous serez capable de trouver lesassageurs emplacements aussi bien qu'avancé des systèmes de mesure.

Nous avons choisi les mêmes emplacements optimaux pour un et deux caissons de basses en utilisant le test d'écoute et de mesure de la réponse en fréquence.

Emplacement	Test d'écoute	Évaluation réponse en fréquence
1	Basses tendues	Courbe plate à + /- 3dB, les basses ont un son tendu à cet emplacement
2	Basses chaudes, lourdes et bourdonnantes	Plus de puissance entre 50 et 63 Hz. Plus d'énergie que pour l'emplacement 1. Ceci explique WHYI qu'on a estimé qu'il y avait trop de basses sur cet emplacement.
3	Basses légères	Le creux dans la courbe entre 42 et 50 Hz explique WHYI qu'on les basses sont légères. Le niveau général des basses est plus faible à cet emplacement qu'au n°1.
4	Basses tendues	Visuellement cette courbe est légèrement plus plate que pour l'emplacement 1 avec une variation de ±1 dB. Cette variation n'est pas perceptible pour la plupart desgens. Cette courbe ne faiblit également pas avant 80 Hz (à partir 63 Hz pour l'emplacement 1). L'auditeur n'a pas pu percevoir la différence entre ces deux courbes.

Exemple de modification de réponse en fréquence due à un changement d'emplacement d'un caisson de basses

Pour illustrer l'impact d'un changement d'emplacement, nous avons déplaced le caisson de bassesitué sur l'emplacement 4 vers le centre de la piece (soit environ 30 centimètres). Nous avons lancé le système de correction Auto-EQ^PLUS pour chaque emplacement et visualisé ensuite la réponse en fréquence. Les résultats se trouvent ci-dessous :

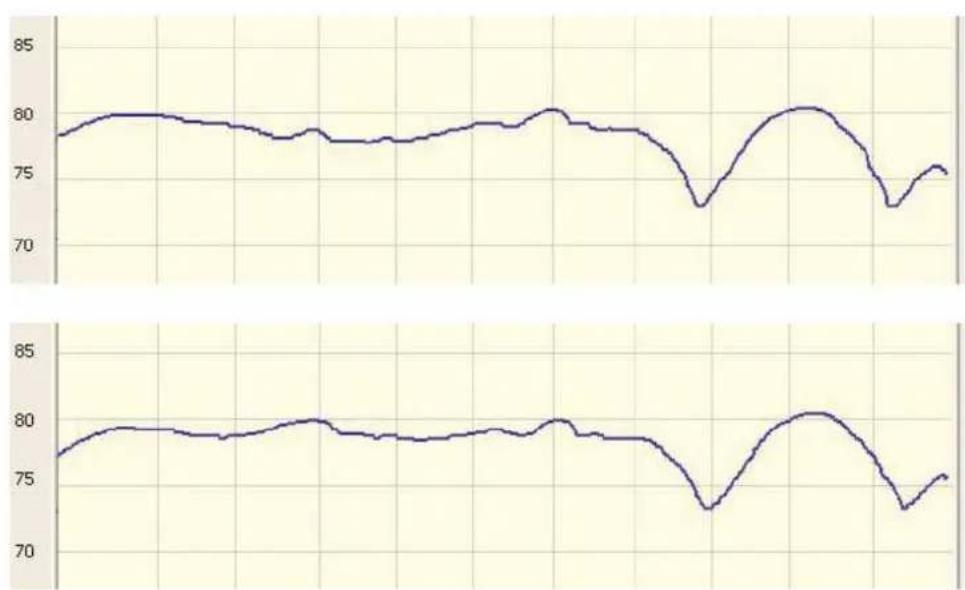

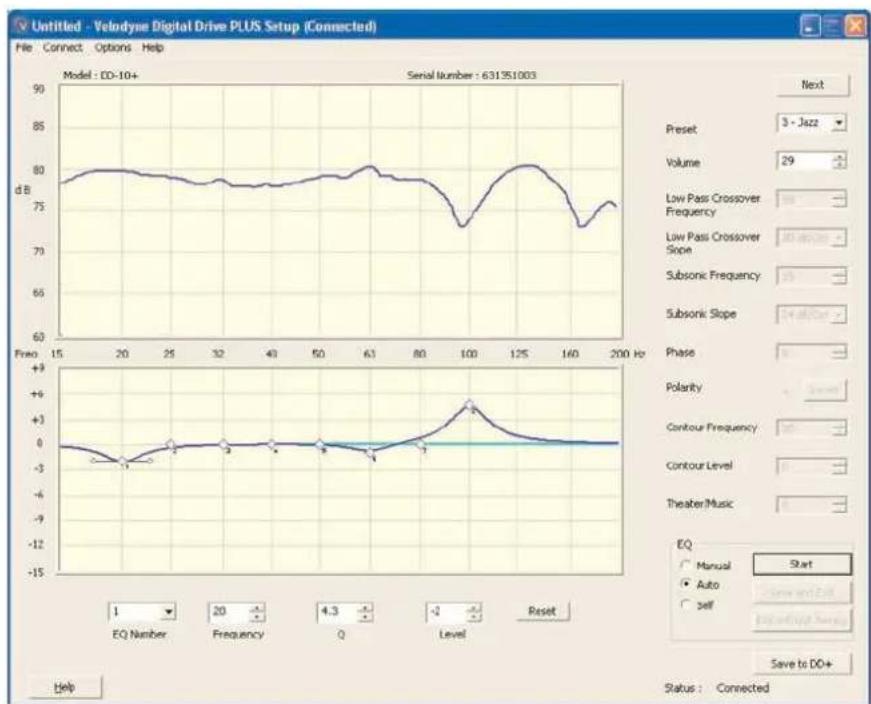

Figure 3: Auto-EQPLUS - emplacement 4

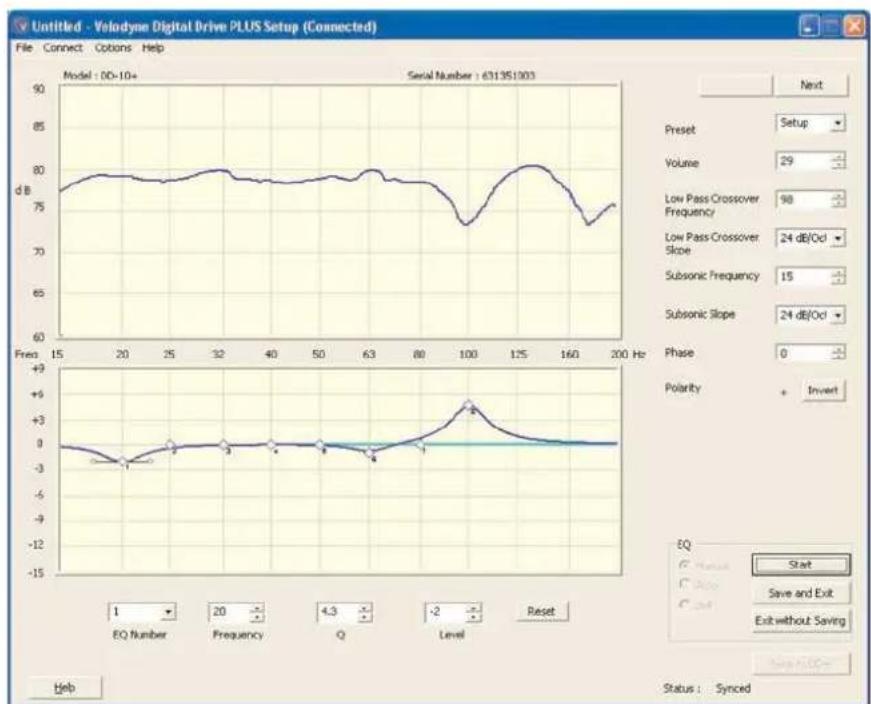

Figure 4: Auto-EQPLUS - emplacement 4 modifié de 30 cm

La différence est difficile à voir à ce niveau d'échelle, nous avons donc fait un agrandissement ci-dessous. La première image est la courbe originale, la seconde est la courbe après avoir décalé le caisson d'une trentaine de centimétres.

Différence entre les courbes et les paramètres :

• les fréquences de coupure du filtré passée-bas sont identiques mais la pente originale du filtré est de 30 dB, alors qu'elle est de 24 dB sur la seconde.

Notez l'augmentation de niveau d'environ 1 dB entre 20 et 50 Hz. Ceci démontre qu'un léger déplacement du caisson de basses peut grandement améliorer la performance des basses.
