1168720010 - Câble pour ordinateur et périphérique BRENNENSTUHL - Notice d'utilisation et mode d'emploi gratuit

Marque	BRENNENSTUHL
Modèle	1168720010
Type de produit	Câble pour ordinateur et périphérique avec prise de courant différentielle
Tension nominale	220–250 V~
Fréquence réseau	50/60 Hz
Courant de défaut nominal (IAN)	30 mA
Temps de déclenchement maxi	30 ms
Section de câble compatible	3G0,75 mm² à 3G2,5 mm²
Température ambiante	−25 °C à +40 °C
Classe de protection	IP55
Rupture	2 pôles
Contenu de la livraison	Fiche avec protection différentielle + notice d'utilisation
Fonctionnalités principales	Protection différentielle, test (TEST), réarmement (RESET), voyant de contrôle rouge
Utilisation	Montage fixe ou équipement supplémentaire permanent d'appareils électriques
Installation	Réservée à un professionnel agréé
Type de réseau compatible	Systèmes TN, IT, TT
Conditions d'utilisation	Éviter gaz inflammables, solvants, vapeurs, poussière, humidité >80 %
Précautions	Ne pas utiliser pour réfrigérateurs, congélateurs (coupure prolongée dommageable)
Normes	CE

FOIRE AUX QUESTIONS - 1168720010 BRENNENSTUHL

Comment installer la prise différentielle ?

L'installation doit être réalisée par un professionnel agréé. Raccordez le câble à la place d'une fiche standard en veillant à ce que le fil vert/jaune (conducteur de protection) soit connecté à la borne marquée du symbole de terre.

Comment tester le fonctionnement de la protection ?

Appuyez sur la touche TEST. Vous devez entendre un bruit de mise hors service et le voyant rouge doit s'éteindre. Ensuite, appuyez sur RESET pour réarmer. Effectuez ce test périodiquement.

Que signifie le voyant rouge ?

Le voyant rouge s'allume lorsque la protection est active (après appui sur RESET). Après un déclenchement ou un test, le voyant s'éteint. S'il reste allumé après un test, l'appareil est défectueux.

Puis-je utiliser cette prise avec un réfrigérateur ou un congélateur ?

Non, car une coupure de courant prolongée due à un déclenchement pourrait endommager les aliments. Utilisez-la pour des appareils sans risque en cas d'arrêt.

Quelle section de câble puis-je utiliser ?

Vous pouvez utiliser des câbles de section 3G0,75 mm² à 3G2,5 mm². Pour les câbles de 3G2,5 mm², le passe-câble doit être raccourci, et après cette adaptation, les sections inférieures (0,75–1,5 mm²) ne sont plus compatibles.

Que faire en cas de déclenchement intempestif ?

Vérifiez l'absence de défaut sur l'appareil branché. Réarmez en appuyant sur RESET. Si le déclenchement persiste, faites contrôler l'installation par un professionnel.

Quel est le degré de protection IP de cette prise ?

L'indice de protection est IP55, ce qui signifie qu'elle est protégée contre les poussières (premier chiffre 5) et contre les jets d'eau (deuxième chiffre 5).

Quelle est la tension et la fréquence d'utilisation ?

La tension nominale est de 220–250 V~ et la fréquence de 50/60 Hz.

Que signifie IAN = 30 mA ?

IAN (courant de défaut nominal) est le courant de fuite à partir duquel la protection déclenche. 30 mA assure une protection des personnes contre les électrocutions.

Comment entretenir la prise différentielle ?

Effectuez régulièrement le test de fonctionnement. Nettoyez l'extérieur avec un chiffon sec. Ne l'utilisez pas si elle est endommagée. Les réparations doivent être faites par un professionnel agréé.

MODE D'EMPLOI 1168720010 BRENNENSTUHL

4 rue de Bruxelles-F-67170 Bernosheim

leclra-tag

Blegstrasse 13-CH430 Baan www.brennstenpl.de

24750

DE

Anschlusshinweis

• Utilise unquivalent to type de cable, la section et la longueur de cable incluqui sur l'etiquette du carer.

Le conducteur de protection (wert-journe) doit être raccordé à la bourse correspondante. Ce terminal est marquee par

-33 Préparation du cable et de la décharge de

traction comme indique sur le dessin

Bien sereles vis de la change de la action et les vis de la home

+Ne pas couper l'isoation dans la zone de comme

xion des contacts

Remplacez tous les joints existants.

Note!

Montage unquivalent par des personnes possesées en 2015, les techniques de l'expérience nécessaires[1]

Une Installation Incorrecte peutmettrele systemen danger:

-Ta propre vie;

La vie des utilisateurs du système électrique .Un installation insturante ne pouvrai pas le ci

dommager matelts, par example park

Vouys touvez etre teu personnellement responsable

des dommages corporels et matieres.

Contactez un electricien I

Connaissances spécialisées requises pour l'installation

L'installation requiert en particulier les connaissances spécialisées suivantes:

• Les,5 règles de sécurité à appliquer!

Activver

pour l'empêcher de se rallumer,

e

Couge ou Isoler les parties sous tension adiacepes.

• Choix d'outils, d'instruments de mesure et je cas

echeant d'equipements de protection individuelle

approropriés

Evaluation des résultats de mesure

Choix du matériel d'installation electrique pour

assurer les conditions d'arret de l'actions (P)

• installation du matériel d'installation Electrique

• Type de réseau d'alimentation (systeme TN, système informatique,系統e TT) et les conditions de rac

e

mise a la terre de protection, tréses supprimnertaites nécessitaires, etc.).

Traitement des déchets

Les apparèts électriques n' ont pas leur place dans les ordures ménagères. Confluentement à la directive française 2017/19/CE sur les apparèts électriques et Electroniques, les apparèts électriques doivent être collectées séparément et conduits en un centre de recyclage respectant l'environnement. Vous trouvez des informations sur les possibités de traitement des déchets pour l'arpeaire usé auprès de cette administration communale ou municipale.

NL

Aansluitingsnota

Fiche avec protection différentielle BDI-S 2 30

Attention! Importantes consignes de sécurité!

• Le fonctionnement dans d'autres conditions, comme par exemple des températures ambantes supérieures à 40^ , avec des gaz inflammables, des solvants, des vapeurs, de la poussière, de l'humidité relative de l'air supérieure à 80% ainsi que de l'humidité doit imperativement être évitées.
• Lorsque l'on peut supposer que l'utilisation ne pourra pas se faire sans danger, alors il faut immédiatement arrêté l'appareil et leMETRE en sécurité afin d'éviter un dysfonctionnement. Un fonctionnement sans danger de l'appareil n'est pas possible lorsque l'appareil ne présente plus aucune fonction, lorsqu'il présente des dommages visibles, en cas de dommages dus au transport, après un stockage dans des conditions défavorables.
• Le service après-vente et les réparations ne pourront être effectués que par un professionnel agréé. Seuls des composants d'origine pourront être utilisés comme pieces de rechange.

Description du fonctionnement

La Fiche avec protection différentielle est un apparéil mobile de protection très sensible contre les accidents dangereux lors de contact avec des fils et conducteurs électriques.

A partir d'un courant de fuite d'au moins 30mA , l'appareil de protection réagit. En quelques millisecondes, le courant est coupé en cas de danger.

Une protection sûre et rapide contre les incidents entre la prise et l'appareil.

La Fiche avec protection différentielle est prévue pour un montage fixe et comme équipement supplé

mentaire permanent d'appareils ELECTriques utilisés fréquement.

Utilisation

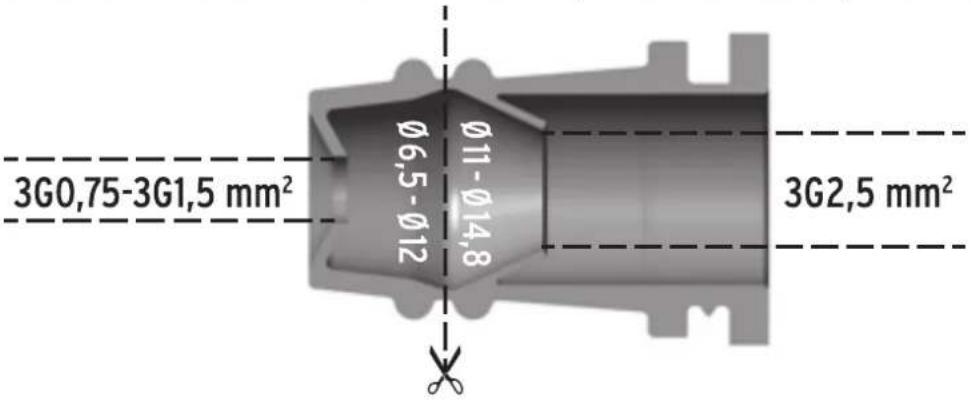

La fiche avec protection différentielle peut etre raccordee a des cables d'une section de 3G0,75 mm2 a 3G2,5 mm². Pour les cables d'une section de 3G2,5 mm², le passage-cable doit etre raccourci conformement aux repères.

Attention: ÀpRES cette adaptation, la fiche avec protection différentielle ne peut plus être utilisée pour des cables avec une section de 3G0,75 mm² à 3G1,5 mm².

Mise en service

1. Faire brancher la Fiche avec protection différentielle à la place d'une d'une fiche standard par un professionnel agréé qui fera le raccordement avec le cable de l'appareil ou la ballorge. Veiller impérativement à ce que le fil vert/jaune soit monté sur l'emplacement marqué du symbole de la terre .
2. Brancher la Fiche avec protection différentielle uniquement directement sur la prise murale. L'appareil électrique branché devra être arrêté lors du branchement de la protection.
3. Mettre la Fiche avec protection différentielle en marche en appuyant sur la touche RESET. Dans la fenetre de contrôle au-dessus de la touche RESET apparait une marque rouge.
4. Pour effectuer un contrôle de fonctionnement, ap

puyer sur la touche TEST. On doit entendre clairment un bruit de mise hors service et la lumière rouge du voyant de contrôle ne doit plus être visible.

1. L'appareil ne doit pas etre utiliser lorsque ce bruit de mise hors service n'est pas audible et que la lumiere rouge du voyant lumineux est encore visible.
2. Lorsque le test a réussi, appuyer de nouveau sur la touche RESET. L'appareil est maintainant pré à fonctionner.

Important!

Pour le contrôle du fonctionnement: appuyer de temps en temps sur le bouton de test et effectuer le contrôle de fonctionnement comme précrit cédessus.

Après une coupure de courant, réarmer la Fiche avec protection différentielle!

La Fiche avec protection différentielle ne convient pas aux apparèils pour lesquels une longue mise hors service peut provoquer des dommages (p. ex. les réfrigérateurs, les congélateurs, etc.)!

Cette Fiche avec protection différentielle ne remplace pas les mesures de protection en vigueur.

Caracteristiques techniques

Tension nominale: 220-250 V~

Fréquence du réseau: 50/60 Hz

IAN: 30 mA

Temps de déclenchement maxi: 30 ms

Section de cable possible : de 3G0,75 mm² à

3G2,5 mm^2

Température ambiente: -25 °C - +40 °C

Classe de protection:

Indices de protection IP 55

Rupture à 2 pôles

Contenu de la livraison: Fiche avec

protection

différentielle et

notice d'utilisation

CE

Sous reserve de modifications techniques.
