Type de produit	Enrouleur automatique de câble (multiprise)
Marque	Brennenstuhl
Modèle	Automatic Cable Reel (modèles KT A92 V315 DE, KT A92 N315 IP44 DE/BE, KT A162 N315 IP44 DE)
Tension nominale	230 V
Fréquence	50 Hz
Longueur totale du câble	9 + 2 m (modèles KT A92) ou 16 + 2 m (modèle KT A162)
Longueur du câble d'alimentation (partie fixe)	2 m
Type de câble	H05VV-F3G1,5 (usage intérieur IP20) ou H07RN-F3G1,5 (usage extérieur IP44)
Charge maximale (câble enroulé)	1400 W (IP20) / 1000 W (IP44)
Charge maximale (câble déroulé)	2000 W (IP20) / 3500 W (IP44)
Indice de protection	IP20 (intérieur sec) ou IP44 (extérieur résistant aux projections)
Protection enfants	Oui (obturateurs de sécurité sur les prises)
Protection contre la surchauffe	Oui, avec LED rouge et bouton de réarmement
Orientation	Orientable à 180°
Type de montage	Mural avec support et trous de fixation (vis M6)
Système d'enroulement	Automatique avec blocage par demi-tour
Contenu de la livraison	1 enrouleur, 2 ancrages muraux
Entretien et nettoyage	Nettoyer avec un chiffon sec et propre ; débrancher avant nettoyage
Sécurité	Débrancher avant enroulement/déroulement ; ne pas dépasser la charge maximale ; utilisation par personnel qualifié pour réparations
Pièces détachées et réparabilité	Protection contre la surchauffe remplaçable uniquement par élément de mêmes valeurs ; câble remplaçable par un professionnel
Informations générales	Conforme à la directive DEEE 2012/19/CE ; ne pas jeter aux ordures ménagères

FOIRE AUX QUESTIONS - Automatic Cable Reel BRENNENSTUHL

Comment utiliser le système d'enroulement automatique ?

Tirez sur le câble pour le dérouler. Pour l'enrouler, tirez à nouveau sur le câble jusqu'à ce que le blocage se déverrouille (clic), puis guidez lentement le câble vers l'enrouleur en le maintenant fermement. Ne laissez jamais le câble s'enrouler librement.

Que faire si la LED rouge s'allume ?

La LED rouge indique que la protection contre la surchauffe s'est activée. Débranchez la fiche d'alimentation et laissez refroidir l'enrouleur. Une fois refroidi, appuyez sur le bouton rouge de réarmement pour le remettre en service.

Quelle est la charge maximale supportée ?

Elle dépend du modèle : pour un usage intérieur (IP20), 1400 W enroulé / 2000 W déroulé. Pour un usage extérieur (IP44), 1000 W enroulé / 3500 W déroulé. Ne jamais dépasser ces valeurs.

Puis-je utiliser cet enrouleur à l'extérieur ?

Seuls les modèles portant les références KT A92 N315 IP44 DE/BE ou KT A162 N315 IP44 DE sont adaptés à un usage extérieur constant (IP44). Les modèles IP20 sont réservés aux pièces intérieures sèches.

Comment monter l'enrouleur au mur ?

Utilisez les deux trous de montage du support. Marquez les positions, percez, puis fixez l'enrouleur avec des vis M6 adaptées au matériau du mur.

Quelle est la longueur totale du câble ?

Pour les modèles KT A92, la longueur totale est de 9 mètres de câble mobile plus 2 mètres de câble d'alimentation fixe. Pour le modèle KT A162, 16 m + 2 m.

L'enrouleur est-il équipé d'une protection enfants ?

Oui, les prises sont dotées d'obturateurs de sécurité conformes à la norme.

Comment nettoyer l'enrouleur ?

Débranchez toujours la fiche avant nettoyage. Utilisez un chiffon sec et propre. Ne laissez aucun liquide pénétrer dans l'appareil.

Que faire si le câble ne s'enroule plus automatiquement ?

Vérifiez que le câble n'est pas obstrué ou emmêlé. Si le problème persiste, la protection contre la surchauffe a peut-être été déclenchée (voir FAQ correspondante). En cas de défaut mécanique, faites réparer par un professionnel.

Puis-je remplacer le câble moi-même ?

Le remplacement du câble doit être effectué par un personnel spécialisé et qualifié. Veillez à ce que les conducteurs L/N soient raccordés au plus court et que le conducteur de protection soit plus long d'au moins 12 mm.

MODE D'EMPLOI Automatic Cable Reel BRENNENSTUHL

lectra-t ag·Blegistasse 13·CH-6340 Baar

Mode d'emploi Enrouleur automatique de cable

Introduction

Veuillez dire ce mode d'emploi entierement avant l'utilisation. Veuillez conserver bien soigneusement ce mode d'emploi et le transmettre à un tiers le cas échéant.

Contenu de la livraison

Contrcler tous l'integralite du contenu de la livraison ainsi que le parfait etat de l'appareil immediatement apres le deballage. 1 enrouleur automatique de cable 2 ancrages muraux

\section*{Caracteristiques techniques}

Généralités

Tension de service 230 V / 50 Hz Protection pour enfants oui Protection contre la surchauffe oui Orientable 180^

Type KT A92 V315 DE

Longueur totale du cable 9 + 2 metres
Type de cable H05VV-F3G1,5
Charge maximale:
Enroule 1400 watts
Deroule 2000 watts
Type de protection IP20
L'enrouleur automatique de cable est adapté exclusivement pour fonctionner dans les pieces interieures sèches.

Type KT A92 N315 IP44 DE / BE

Longueur totale du cable 9 + 2 metres

Type KT A162 N315 IP44 DE

Longueur totale du cable 16 + 2 metres

Type KT A92 N315 IP44 DE / BE

Type KT A162 N315 IP44 DE

Type de cable H07RN-F3G1,5
Charge maximale :
Enroule 1000 watts
Déroule 3500 watts
Type de protection IP44
L'enrouleur automatique de cable est ajusté pour l'utilisation constante à l'extérieur.

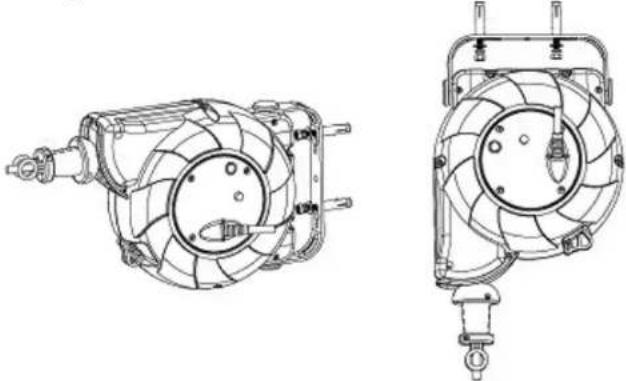

Montage

• L'enrouleur automatique de cable possede un support avec deux trous de montage.
• Marquez la position des trous à pincer pour la fixation à l'aide des trous de montage du support.
• Percez les trouss correspondants.
  Fixez l'enrouleur automatique de cable avec le matériel de montage approprié (vis M6).

Fonctionnement

• Connectez la fiche de l'enrouleur automatique de cable à une prise de secteur.
  Raccordez un recepteur à la prise de mise à la terre de l'enrouleur automatique de cable.
• L'enrouleur automatique de cable possede une gestion de cable avec un systeme d'enroulement automatique.
• Àpres chaque demi-rotation, le cable s'encastre, le systeme d'enroulement automatique est fixe dans cette position.
  -Pour enrouler le cable, tirez sur le cable jusqu'à ce qu'â ce que la position d'encastrement soit débloquée (ne soit plus audible) et faites ensuite enrouller lentement le cable.
• IMPORTANT: Les forces de traction sont très fortes. Ne laissez jamais le cable s'enrouler de manière incontrolée. Tenez fermement l'extrémité du cable et dirigeez-la lentement en direction de l'enrouleur automatique de cable.

Protection contre la surchauffe

-La LED de I'enrouleur automatique de cable brille en rouge et indique par ce moyen que la protection contre la surchauffe est activée.
- Quand la protection contre la surchauffe est déclenchée (56 + / - 5^) ,la LED s'eteint.
- Dans ce cas, la fiche d'alimentation doit etre débranchée.
L'enrouleur automatique de cable peut etre remis en service apres un certain temps de refroidissement en appuyant sur la touche rouge.

Consignes de sécurité

L'ensemble des travaux d'installation et de réparation doivent être exécutés par un personnel spécialisé et qualifié.
Lors du changement de la ligne electrique, veiller a ce que les conducteurs L/N soient raccordés aux bornes par le plus court chemin, que le conducteur de protection soit raccordé à la borne caractérisée et soit plus long d'au moins 12 mm par rapport aux autres conducteurs L/N.
-La protection contre la surchauffe ne doit etre remplacee que par un element possedant les memees valeurs assignees.
- Débrancher la fiche de la prise de courant avant l'enroulement et le déroulement.
- Ne pas dépasser la capacité de charge maximale (voir caractéristiques techniques).

Maintenance / nettoyage

Important : Veiliez à ce que l'enrouleur automatique de cable soit sans tension pendant le nettoyage. Pour cela, sortez de la prise de courant la fiche Schuko de l'enrouleur automatique de cable.

Le produit ne nécessite pas de maintenance.

Pour nettoyer la partie extérieure de l'enrouleur automatique de cable, un chiffon sec et propre suffit. Veillez à ce que l'enrouleur automatique de cable n'entre pas en contact avec du liquide.

Jetez les apparillis electriques conformement aux Impératifs ecologiques !

Ne jetez pas les apparciels electriques dans les ordures menagères!

Conformément à la directive europeenne 2012/19/CE sur les apparêils ELECTriques et Electroniques, les apparêils ELECTriques usés doivent être collectés séparément et transportés dans un centre de recyclage conforme aux impératifs écologiques. Vous obtiennent des informations sur les possibités d'élimination de l'appareil usé auprès de l'administration de votre commune ou municipality.
