V393 Brushless Explorer - Jouet radiocommandé WLtoys - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Quadcopter drone
Fréquence de fonctionnement	2.4 GHz
Gyroscope	6 axes
Nombre de moteurs	4 moteurs principaux
Batterie	Li-ion 11.1V 2700 mAh
Dimensions (Longueur)	605 mm
Dimensions (Largeur)	605 mm
Hauteur	225 mm
Poids total	679 grammes
Poids de la batterie	185 grammes
Accessoires inclus	4 hélices de rechange, chargeur, télécommande 2.4 GHz avec écran LCD
Type de télécommande	2.4 GHz avec écran LCD
Nombre de piles télécommande	6 piles AA (non fournies)
Mode d'emploi	Inclus
Chargeur	Inclus
Âge recommandé	14 ans et plus
Utilisation	Extérieur, environnement dégagé
Précautions	Ne pas utiliser près des enfants, éviter les zones dangereuses

FOIRE AUX QUESTIONS - V393 Brushless Explorer WLtoys

Pourquoi mon WLtoys V393 ne démarre-t-il pas ?

Vérifiez que la batterie est chargée et correctement connectée. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment puis-je calibrer les commandes de mon WLtoys V393 ?

Pour calibrer, placez les sticks de la télécommande en position basse et éteignez la télécommande. Ensuite, rallumez la télécommande et le modèle en maintenant les sticks en position basse jusqu'à ce que les lumières clignotent.

Mon WLtoys V393 ne répond pas aux commandes de la télécommande, que faire ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également que le modèle et la télécommande sont correctement appairés.

Comment puis-je remplacer la batterie de mon WLtoys V393 ?

Débranchez l'ancienne batterie en déconnectant soigneusement les fils. Insérez la nouvelle batterie en veillant à respecter la polarité et reconnectez les fils.

Quel type de batterie dois-je utiliser pour le WLtoys V393 ?

Le WLtoys V393 utilise une batterie LiPo 7.4V. Assurez-vous d'utiliser une batterie compatible pour éviter d'endommager le modèle.

Mon WLtoys V393 a perdu sa portée, que dois-je faire ?

Vérifiez que les antennes de la télécommande et du modèle ne sont pas endommagées. Essayez également de vous rapprocher du modèle pour tester la portée.

Comment entretenir mon WLtoys V393 ?

Nettoyez régulièrement le modèle pour enlever la poussière et les débris. Vérifiez également les connexions électriques et les composants pour s'assurer qu'ils sont en bon état.

Que faire si mon WLtoys V393 tombe dans l'eau ?

Retirez immédiatement la batterie et séchez le modèle avec soin. Ne rallumez pas le modèle tant qu'il n'est pas complètement sec.

Les hélices de mon WLtoys V393 sont endommagées, puis-je les remplacer ?

Oui, vous pouvez remplacer les hélices. Assurez-vous d'acheter des hélices compatibles avec le modèle WLtoys V393.

Comment mettre à jour le firmware de mon WLtoys V393 ?

Actuellement, il n'y a pas de mise à jour de firmware disponible pour le WLtoys V393. Assurez-vous de suivre les recommandations du fabricant pour l'utilisation.

MODE D'EMPLOI V393 Brushless Explorer WLtoys

• 1 x Quadcopter drone
• 1 x télécommande de 2,4 GHz avec écran LCD (6 piles AA non fournies)
• 1 x 2700 mAh 11.1V Batterie Lithium
• 1 x Chargeur
• 4 × helice de rechange
• 1 x Mode d'emploi

CHARACTERISTIQUES:

2,4 GHz assemblé quadcopter drone Prêt-à-voler
- 6 axes Gyroscope
4 moteurs principaux
- une batterie au lithium 11.1V 2700 mAh
Hauteur: 225 mm
- Longueur: 605 mm
Largeur: 605 mm
- Poids: 679 grammes
- Poids de la batterie: 185 grammes

Mesures de sécurité

• Lisez le manuel attentivement et complètement
• Ce modele n'est pas adapté aux enfants de moins de 14 ans et contient de petites pieces
• Les enfants peuvent utiliser ce modele uniquement sous la supervision d'un adulte
• Gardez les mains, le visage, les cheveux et les vêtements larges loin des turbines
• Se tenir hors de portée des pieces en mouvement du copter
• Àprous avoir utilisé le copter TOUJOURS débrancher la batterie et la retarder de l'appareil
• Le modele et l'émetteur doivent être éteints après usage
  Volez uniquement dans un environnement ouvert et sur où vous ne poserez aucun danger a autreui
• Pour la télécommande, nous recommendons des piles AA avec une tension de 1,5 à 1,2 volt
  Pour les personnes sans experience, nous vous recommendons d'apprender à voter avec un pilote experimenté lors de vos
• Avant chaque vol, testez la portée de l'émetteur
• Conservez ces instructions précieusement
• Veuillez toujours observer les lois et règlements locaux! Contactez votre revendeur en cas de doutes.

NE PAS VOLER :

• Près de personnes ou d'animaux
• Dans le voisinage de groupes de personnes
• Dans des conditions de visibilités limitées
  -Vents dessus de 2 Beaufort
• Près de pylônes de haute tension et/ou autres types de câblage
• En cas d'orage, de pluie ou de haute humidité. L'appareil n'est pas résistant à l'eau.

Recommendations recyclage des piles

En vue de la conservation sensible et rationnelle, la protection et l'amélioration de la qualité de l'environnement, la protection de la santé humaine et la préparation des ressources naturelles, l'utilisateur doit renvoyer un produit inutilisable vers des installations pertinentes créés à cet effet, conformément à la loi.

La poubelle sur roues barrée d'une croix signifie que ce produit doit etre collecte (ATTENTION: ne pas jeter avec les déchets menagers).

L'utilisateur est légalement tenu de rendre les piles usages et les piles rechargeables. Il est interdit de-disposer des piles usages dans les poubelles contenant les ordures menagères! Les piles / accumulateurs contenant des substances dangereuses sont marqués par la poubelle sur roues barrée. Le symbole indique que le produit ne doit pas être jeté avec les déchets menagers. Les symboles chimiques pour les substances dangereuses respectives sont Cd = cadmium, Hg = mercure, Pb = plomb.

Les batteries usagées / piles rechargeables peuvent être disposées gratuitement aux points de collecte de votre communauté, succursales ou partout où les piles themselvesont vendues. Ayez l'obligance de vous conformer à vos obligations légales et ainsi contribuer à la protection de notre environnement.

Consignes de sécurité pour la batterie Lithium

• Rangez les piles / batteries hors de portée des enfants
• Les piles non rechargeables ne doivent pas etre recharges
• Les batteries chargées inégalement ou différentes ne dévaient pas été utilisés ensemble
• Utilisez des piles recommendées ou de même type
• Àpres l'utilisation de l'appareil, retirez les piles si vous n'allez pas l'utiliser pendant une longue période de temps
• Les bornes de raccordement ne doivent pas etre court-circuitées

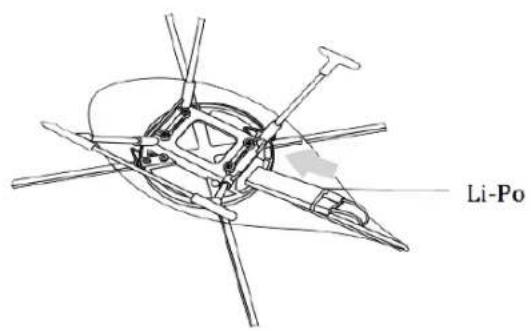

• Ce modele est équipé d'une batterie rechargeable Li-polymer. Les batteries Li-polymer nécessitent une attention particulière, veillez suivre les instructions du manuel
• Les piles doivent être chargees avec le chargeur WLtoys fournis
• Lorsque vous chargez la batterie, faites attention à tousjours le faire sur une surface incombustible
• Ne laisses pas le chargement sans surveillance
• Chargez toujours la batterie à 100%
• Assurez-vous que les fils de la batterie ne sont pas en contact pour éviter un court-circuit
• Les fils de l'allumage de la batterie ne peuvent etre modifiées ou endommagées
• Ne jamais endommager la batterie mécaniquement (ceci pourrait provoquer une explosion)
  -La batterie ne doit pas etre placee (a moins d'avoir la supervision d'un adulte) a proximite d'enfants
• La conception de la construction techniques de la batterie ne peut pas etre modifiée
• Les batteries endommagées peuvent cause des blessures quand elles sont touchées. S'il y a contact avec la peau ou les yeux, consultez immédiatement un médecin!
• Ne chargez pas la batterie directement après le vol ou lorsque

Le chargement de la batterie

1. LED
2. Batterie Li-Po

Branchez le chargeur sur une prise murale, puis connectez la batterie au chargeur. Ceci ne peut etre fait que d'une maniere: en connectant fermement le cable de charge. Si levoyant vert s'allume, la batterie est complètement chargée et elle peut etre débranchée. N'oubliez pas ensuite de débrancher le chargeur de la prise murale.

LED verte allumée = la batterie est en cours de chargement

LED verte eteinte = la batterie est chargée

LED verte clignotante = la batterie ne fonctionne plus correctement

LED rouge allumée = le chargeur fonctionne

LED rouge éteinte = le chargeur ne fonctionne pas

Voltage d'entree:220V

Capacité : 500mA

Voltage: 4.2 + / - 0.03V

Attention : Veillez à toujours placer la batterie sur une surface résistante à la chaleur et ne la laissez jamais sans surveillance !

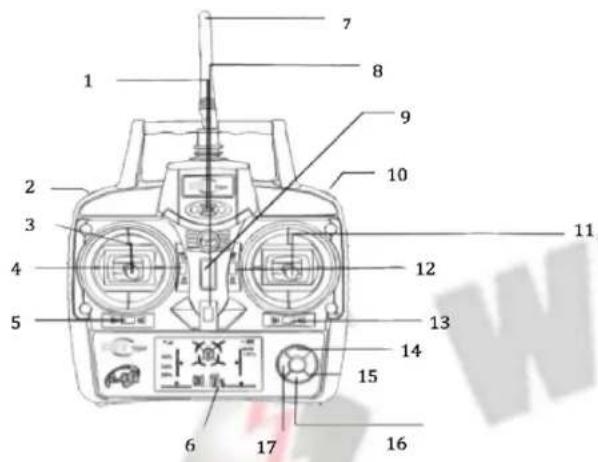

Télécommande / émetteur

1. voyant LED ON/OFF
2. modification de la vitesse (4 modes)
3. manette de gauche
4. calibrage manette de gauche (haut/bas)
5. calibrage manette de gauche (gauche/droite)
   6.affichage LCD
6. Antenne
7. Bouton ON/OFF
8. interrupteur Mode 1 ou 3 / Mode 2 ou 4 (materiel)
9. tour de 360 degrés
10. manette dr droite
11. calibrage manette de droite (haut/bas)
12. calibrage manette de droite (gauche/droite)
13. Module 1: jet d'eau; jet de bulles; video; panier remonté;
    missile seul
14. contrôle d'éclairage
15. Module 2: photos, tout les missiles, lacher du panier

16. interrupteur Mode 1 ou 3 / Mode 2 ou 4 (logiciel)

17. Avec le levier de vitesse vous pouvez controller l'axe de rotation du drone. Avec le levier directionnel vous pouvez contrcler la direction de vol du drone.

18. Possibilité d'interchangez la disposition du levier de vitesse entre la droite (mode 1) et la gauche (mode 2) avec le bouton sous le nombre 9.
19. Pour changer le mode de 2-4 ou 1-3 ou vice-versa: 1. Éteignez distance. 2. Gardez le bouton mode pressé 3. Allumez la télécommande.
20. Les différents boutons de calibrage contribuient à maintainir le drone en position stationnaire. Testez ceci en pressant l'accelerateur et les touches de calibrage afin de maintainir le quadricoptère au même endroit.
21. Vous pouvez désigner la vitesse d'envoi en pourcentage. Plus la valeur est élevé, plus la réaction sera rapide (100% sera plus réactif que 20%).
22. Les deux boutons module 1 et module 2 seront à activer les différents modules pour photos/projectiles/panier .

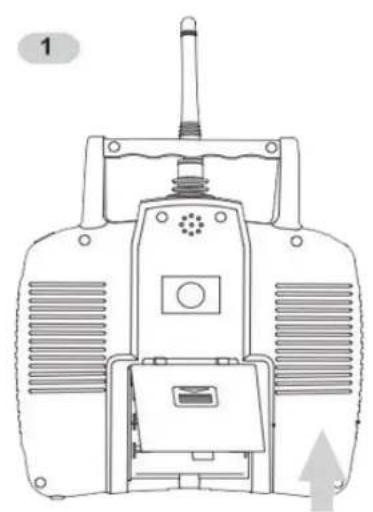

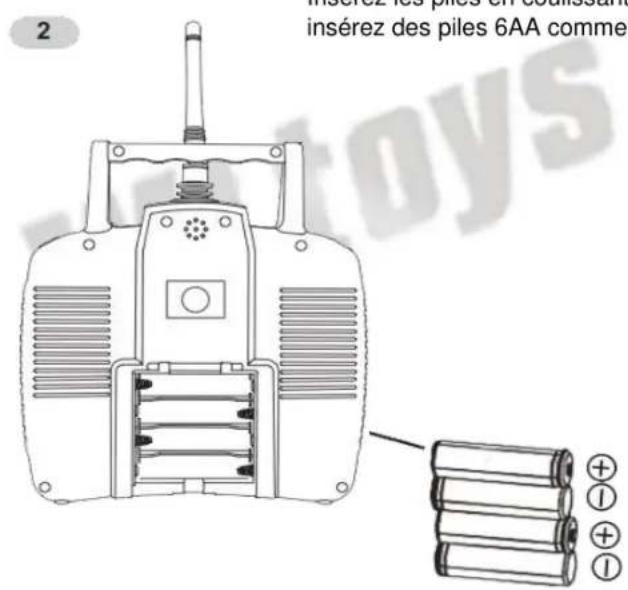

Insérez les piles en coulissant le couvercle vers le bas. Puis insérez des piles 6AA comme indiqué sous le clapet.

Apprendre à voler

Voler estvriment simple, mais il vous faudra un peu de pratique au debut. Connectez-vous a www.wtoys.eu pour visionner les films pedagogiques.

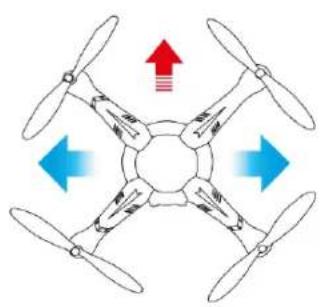

DIRECTION

Le levier directionnel vous servira à déplacer le drone de gauche à droite.

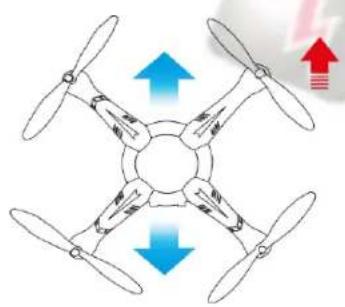

DIRECTION

En poussant le levier directionnel de haut en bas votre drone ira vers l'avant ou l'arrière.

VITESSE

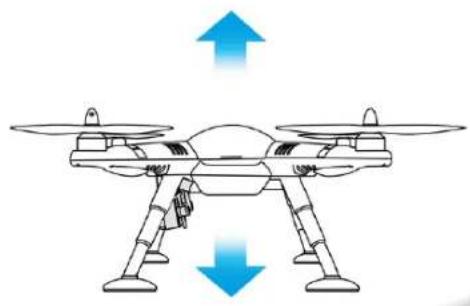

En poussant le levier de vitesse de haut en bas votre altitude diminuera ou augmentera.

VITESSE

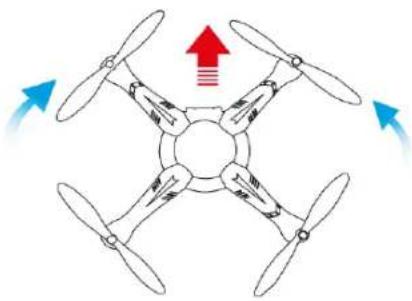

En poussant le levier de vitesse de gauche à droite, le drone tournera sur son propre axe.

Le premier vol

1. Pour votre premier vol assurez-vous d'être avec une personne experimentée.
2. Trouver un endroit éloigné de personnes, avec une surface lisse et sans obstacles. Les arbres, lignes électriques et des points d'eau dans le voisinage immédiat doivent être évités!
3. Placez votre copter sur le terrain d'environ 10 pieds loin de yous. Gardez a l'esprit que, si yous avez un quadricoptere, les helices colorées indiquent la face avant du quadricoptere. Le plus simple est de positionner vous-meme le copter pour un controle plus facile.
4. En premier lieu, allumez le copter. Puis, allumez la télécommande (pour certains modèles, le processus est dans le sens inverse). Pour le V333N, allumez le quadricoptère ainsi que la télécommande. Puis,mettre les gaz de haut en bas pour se connecter. Ensuite, placer le stick en bas à gauche et le levier directionnel, cela va armer les moteurs.
5. Demarrez le moteur et decoller a environ 1 metre du sol. De cette maniere, vous evitez le phénomène appelé "effet de sol". Prés du sol les courants atmosphériques se comportent différemment qu'à une altitude plus haute et ceci vous empêchera de perdre le contrôle de l'hélico.
6. Essayez alors de voler doucement dans une direction. Si le modele vole dans la mauvaise direction, faites un atterrissage controle et essayez de nouveau.

ATTENTION

• Assurez-vous que l'appareil en vol soit toujours en vue et sous contrôle.
• Veillez à plusieurs utiliser une batterie complètement chargée.
• Lorsque vous avez terminé de voter, veillez à tousjours eteindre le copter en premier, puis la telecommande.
• Ne pas utiliser le copter quand il présente des dommages visibles ou mécaniques.
• Toujours voler dans un environnement ouvert et déserté de façon à éviter les situations dangereuses.
• Veillez à tousjours rester hors de portée des turbines.
• N'oubliez pas de débrancher la batterie du copter après chaque vol.
• Assurez-vous que vous répondez à toutes les exigences légales qui existent pour votre modele de copter dans le pays où vous
• Si vous perdez le contrôle du copter, désactivez directement la propulsion des moteurs en poussant le levier de vitesse vers le

Le calibrage

Si l'appareil n'est pas stable et réalise un vol frénetique dans tous les sens, ou tourne autour de son axe de sorte que vous devez constament corriger le vol avec les manettes, c'est que le gyroscope n'est probablement pas correctement calibre. Pour réaliser le recalibrage, connectez le drone à la télécommande (partie Activation du manuel), puis appuyez sur le bouton 100% et possez les deux manettes en bas à gauche. Si le calibrage est réalisé, vous entendrez un signal sonore long ou voir des lumières s'allumer (sur le PCB) ou les deux.

Note: Le calibrage est fait à l'usine, il n'est normalement pas nécessaire de le faire lorsque vous receivez l'appareil.

Problèmes survenus pendant le vol

1. La LED du récepteur clignote en continu pendant plus de 4 secondes après que la batterie du quadricopère ai été inséré.

2. Aucune reponse de I'appareil apres que la batterie ai ete relié. Il y a probabilitc un mauvais contact sur les bornes de la

3. Les moteurs ne repondent pas à la manette des gaz et le recepteur clignote. La batterie du quadcopter est epuisée. >>
4. Les rotors continuèt de tourner après l'atterissage. >> Confimze que le levier de vitesse est oriente vers le bas.
5. Les rotors tournent mais l'appareil ne decolle pas. >> Les pales sont peut etre deformées ou la batterie du quadricoptere est
6. Le quadricoptère subit de fortes vibrations. >> Les pales sont déformées. Remplacez les pales.
7. Le quadricoptère se déplace encore vers l'avant après l'ajustement des manettes durant le vol stationnaire. >>> Le gyroscope
8. You ne pouze pas voter, I'appareil chute. >> Le moteur est certainement tombé ou l'engrenage est desserre. Installez a

Consultez la page de votre modele sur www.wltoys.eu pour plus d'informations.

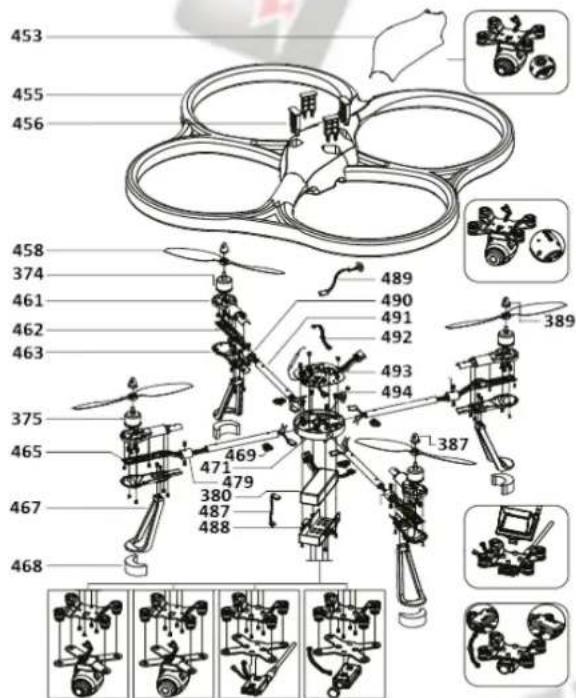

Pièces de rechange

Le copter n'est pas sensibles aux crashes, mais en cas de chutes extrimes il est possible qu'une piece tombe en panne. Toutes les pieces peuvent ettre commandees et facilement assemblées. Nous vous prions de contacter votre revendeur sur www.wltoys.eu pour plus d'informations.

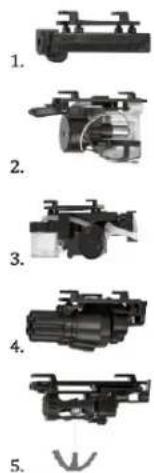

Modules supplémentaires (accessoires)

Ce modele peut etre équipé de différents modules. Ceci sont disponibles auprès de votre revendeur ou sur www.wltoys.eu. Un module peut etre inclus dans certains modèles.

1. Camera
2. Bulles de savon
   3.Jet d'eau
3. Missiles
4. Grue

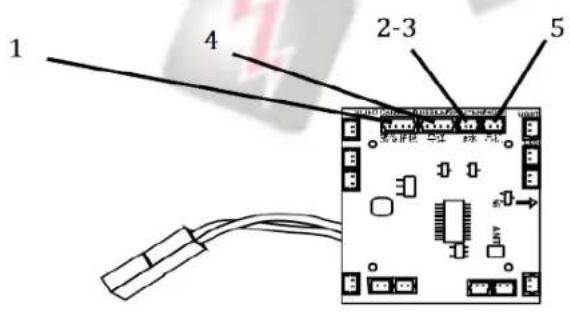

Les modules s'installent comme suit :

1. Retirez le module de son emballage et placez les pieds en forme de V dans les étriers désignés sous le drone. Assurez-vous que le bon côté est vers l'avant.
2. Poussez jusqu'à ce qu'un déclic se fasse entendre. Si vous ne ave pas entendu un cig, une rotation de 180 degrés et essayez à nouveau.
3. Ensuite connectez la prise au socle prévu à cet effet sur la base de support.

La procédure d'installation des divers modules est la même. Notez bien que les modules doivent être reliés au socle correspondant sur la base de support. Sur l'illustration vous trouvez z'emplacement exact de ces socles.

1. CAMERA = camera
   2-3. PULVERISATEUR = fontaine ou bulles
2. MISSILE = tir de missiles
3. GRUE = panier de sauvetage

NB: Sur www.wltoys.eu vous trouvrez les films PEDagogiques ou tout est expliqué etape par etape avec image et son.

Wltoys

Importé par: WLtoys.eu / DroneX BV

Bloemstraat 86HS 1016 LE Amsterdam | www.wltoys.eu | [e-mail]

Nos produits repondent aux normes et criteres de l'Union française et sontapprovéspar la CE. Pour vous sécurité, nous vous conseillons de dire le guide complet avant notre premier vol.

Félicitations pour votre achat de ce produit wtoys.eu! Wtoys.eu offre à ses clients un produit de haute qualité. Tous nos produits sont soigneusement testés avant l'expédition. Si malheureusement un problème persiste, vous pouvez contacter votre revendeur ou visiter www.wtoys.eu. Notre revendeur peut également vous porter assistance pour obtenir des pieces de rechange si le vol a créé des dommages. Nous espérons que vous apprécierez cette expérience avec notre produit.

Voupsousque noussjoindreà tout momentvia:[e-mail].

Vou puez t rues de vdoes pedagiques et acheter des pioc de rechange sur notre site www.wtoys.eu.

Pour le soutien technique contactez vous revendeur.

65AVERTISSEMENT:

Le non-respect des règles de sécurité peut cause des dommages, blessures et/ou situations dangeureuses.

Garantie

L'utilisation du copter est entiement à votre propre responsabilité et à vos propres risques. Etant donné que nous n'avons aucun contrôle au-delà de ce manuel lorsque vous utiliserez le copter et la télécommande, ni de leur maintainen, nous ne sommes pas tenus responsables pour tout dommage induits ou frais occasionés par une utilisation incorrecte.

Cette garantie couvre les defauts de fabrication et les defauts de materiaux dans le cadre d'une utilisation normale. Nous ne prenons aucune responsabilité pour les dommages causés de façon indirecte.

• Les dommages causés par le non-respect des mesures de sécurité ou des instructions
• Traitement extréme qui ne peut être contenu dans les normes habituelles
• Surcharge de l'appareil ou influences extérieures
• Les changements au copter faits maison
• Les dommages causés par la perte de contrôle de l'appareil.
• Influences de courant électriques, due à une surcharge de tension ou à la foudre
  L'usure normale de I'appareil et des pieces
• Les frais de transport, d'expédition ou d'assurance;
• Les dommages causés par l'humidité
• Les dommages causés par la perte du copter dans un endroit inaccessible
• Avec trois vols la garantie des moteurs brossés est nulle
